哥特式建筑结构形制
哥特式建筑赏析
哥特式建筑赏析哥特式建筑是流行于欧洲的一种建筑风格。
以其高超的技术和艺术成就，在建筑史上占有重要地位。
哥特式建筑总体风格特点是:空灵、纤瘦、高耸、尖峭。
尖峭的形式，尖券、尖拱技术的结晶;高耸的墙体，则包含着斜撑技术、扶壁技木的功绩，体现了创造者无穷的想象力和创造力。
我们学习和借鉴传统文化，也要创新传统文化，让它更灿烂辉煌。
哥特式建筑是11世纪下半叶起源于法国，13～15世纪流行于欧洲的一种建筑风格。
主要见于天主教堂，也影响到世俗建筑。
哥特式建筑以其高超的技术和艺术成就，在建筑史上占有重要地位。
最负著名的哥特式建筑有巴黎圣母大教堂、意大利米兰大教堂、德国科隆大教堂、英国威斯敏斯特大教堂（一）哥特式建筑的历史背景自公元12世纪到公元15世纪，城市已成为各个封建王国的政治、宗教、经济和文化中心，这一时期兴起了封建社会大发展的产物——哥特式艺术。
其开始于建筑方面，而后才追件波及到雕刻和绘画。
它发展的重点是从追求建筑的效果而转向绘画的效果：早期哥特式雕刻和绘画都是巨大建筑的一部分，而晚期的建筑和雕刻则追求片面装饰性的效果，不再追求结实和简洁的处理。
哥特式建筑（Gothic architecture）是以法国为中心发展起来的。
在12—15世纪，城市手工业和商业行会相当发达，城市内实行一定程度的民主政体，市民们以极高的热情建造教堂，以此相互争胜来表现自己的城市。
另外，当时教堂已不再是纯属宗教性建筑物，它已成为城市公共生活的中心，成为市民大会堂，公共礼堂，甚至可用作市场和剧场。
在宗教节日时，教堂往往成为热闹的赛会场地。
确切说，开始于1140-1144年间路易七世的长玺官苏热重修圣德尼教堂之时。
圣德尼教堂表明了一种新的建筑风格，这种风格从本质上区别于罗马式建筑：首先，后者有着结实而厚重的墙壁，而前者具有轻盈、纤细的结构。
罗马式的教堂建有沉重的拱顶，其稳定性取决于足够厚实的墙壁，以支撑各种各样的压力和应力。
其次在罗马式建筑中，窗户总是很小，而现在，窗户的尺寸大大增加，允许空前规模的采用彩色玻璃画。

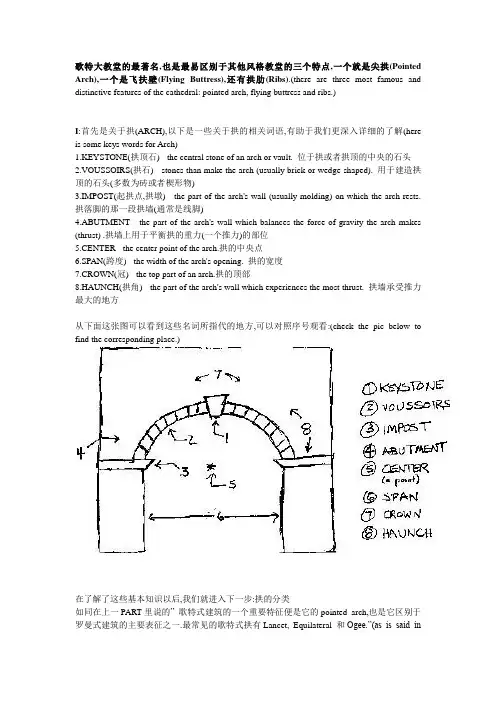

(整理)哥特式建筑结构
歌特大教堂的最著名,也是最易区别于其他风格教堂的三个特点,一个就是尖拱(Pointed Arch),一个是飞扶壁(Flying Buttress),还有拱肋(Ribs).(there are three most famous and distinctive features of the cathedral: pointed arch, flying buttress and ribs.)I:首先是关于拱(ARCH),以下是一些关于拱的相关词语,有助于我们更深入详细的了解(here is some keys words for Arch)1.KEYSTONE(拱顶石) - the central stone of an arch or vault. 位于拱或者拱顶的中央的石头2.VOUSSOIRS(拱石) - stones than make the arch (usually brick or wedge-shaped). 用于建造拱顶的石头(多数为砖或者楔形物)3.IMPOST(起拱点,拱墩) - the part of the arch's wall (usually molding) on which the arch rests. 拱落脚的那一段拱墙(通常是线脚)4.ABUTMENT - the part of the arch's wall which balances the force of gravity the arch makes (thrust) .拱墙上用于平衡拱的重力(一个推力)的部位5.CENTER - the center point of the arch.拱的中央点6.SPAN(跨度) - the width of the arch's opening. 拱的宽度7.CROWN(冠) - the top part of an arch.拱的顶部8.HAUNCH(拱角) - the part of the arch's wall which experiences the most thrust. 拱墙承受推力最大的地方从下面这张图可以看到这些名词所指代的地方,可以对照序号观看:(check the pic below to find the corresponding place.)在了解了这些基本知识以后,我们就进入下一步:拱的分类如同在上一PART里说的” 歌特式建筑的一个重要特征便是它的pointed arch,也是它区别于罗曼式建筑的主要表征之一.最常见的歌特式拱有Lancet, Equilateral 和Ogee.”(as is said inPart 2, the pointed arch is one of the unique feature of Gothic architecture. The most common gothic arches are Lancet, Equilateral and Ogee.)以下就是各式ARCH的简图,这个作为一个简单的了解即可,不用深究:这个就是标准的Gothic (Pointed)拱Ogee: The double-curve ogee (oh-jee) was introduced from the Arab world in the 14th century and became popular throughout medi England. It was also a favorite in Venice, Italy from where it derived its other moniker - the Venetian arch. It can also be referred to as a keel arch for its apparent resemblance to ship construction.这里有一段专门讲述Ogee拱的:双曲线Ogee是十四世纪从阿拉伯引入的,并且很快就风靡了当时处于中世纪的英格兰.在意大利的威尼斯,它也十分受欢迎,并在那里获得了一个别名:威尼斯拱.由于它与船身结构的相似性,它也可以被称作龙骨拱.Round圆拱Segmental弓形拱TudorII：拱肋（RIBS）哥特式教堂的结构体系由石头的拱肋(RIBS)和飞扶壁(FL YING BUTTRESS)组成的,我们先从拱肋认识起.拱肋的构造一般来说其基本单元是在一个正方形或矩形平面四角的柱子上做双圆心骨架尖券，四边和对角线上各一道，屋面石板架在券上，形成拱顶。
世界建筑类型
段勇坤
世界建筑风格
西方建筑风格 东方建筑风格
哥特式 巴洛克式 罗曼建筑 古罗马式 其他
东南亚风格 日式风格 中式风格 其他
建筑风格划分
现代建筑风格
西方建筑——哥特式
• 哥特式建筑是11世纪下半叶起源于法国，13～ 15世纪流行于欧洲的一种建筑风格。主要见于 天主教堂
• 哥特式教堂的结构体系由石头的骨架券和飞扶 壁组成。其基本单元是在一个正方形或矩形平 面四角的柱子上做双圆心骨架尖券，四边和对 角线上各一道，屋面石板架在券上，形成拱顶。 采用这种方式，可以在不同跨度上作出矢高相 同的券，拱顶重量轻，交线分明，减少了券脚 的推力，简化了施工。
西方建筑——古罗马
东方建筑——东南亚
• 东南亚豪华风格是一个结合东南亚民族岛屿特色及精致文化品 位相结合的设计。这是一个北京新兴的居
• 住与休闲相结合的概念，广泛地运用木材和其他的天然原材料， 如藤条、竹子、石材、青铜和黄铜，深木色的家具，局部采用 一些金色的壁纸、丝绸质感的布料，灯光的变化体现了稳重及 豪华感。
现代建筑风格
• 现代建筑不是随着20世纪的来临而突然出现的。它的产生可以 追溯到产业革命和由此而引起的社会生产和社会生活的大变革。 在一些国家出现了影响建筑发展的新的因素。
• 19世纪出现建筑领域的这些变化，无论就深度和广度来说，在 建筑历史上都是空前的。这是一场由产业革命引起的建筑革命。 进入20世纪后,变化继续进行着,并且向世界更多的地区扩散。正 是这个建筑历史上空前的建筑革命孕育了20世纪的现代建筑。
• 这种风格的特点是原始自然、色泽鲜艳、崇尚手工。在造型上， 以对称的木结构为主，电视墙采用芭蕉叶砂岩造型，营造出浓 郁的热带风情。在色彩上，以温馨淡雅的中性色彩为主，局部 点缀艳丽的红色，自然温馨中不失热情华丽。在材质上，运用 壁纸、实木、硅藻泥等，演绎原始自然的热带风情。
歌 特 式 建 筑 下 的----柏雪,陈淑萍
•
英国的哥特式建筑出现的比法国稍晚，流行于12～16世纪。英国 教堂不象法国教堂那样矗立于拥挤的城市中心，力求高大，控制城市， 而是往往位于开阔的乡村环境中，作为复杂的修道院建筑群的一部分， 比较低矮，与修道院一起沿水千方向伸展。它们不象法国教堂那样重 视结构技术，但装饰更自由多样。英国教堂的工期一般都很长，其间 不断改建、加建，很难找到整体风格统一的。
• •
花窗玻璃 哥特式建筑逐渐取消了台廊、 楼廊，增加侧廊窗户的面积， 直至整个教堂采用大面积排窗。 这些窗户既高且大，几乎承担 了墙体的功能。 • 并应用了从阿拉伯国家学得 的彩色玻璃工艺，拼组成一幅 幅五颜六色的宗教故事，起到 了向不识字的民众宣传教义的 作用，也具有很高的艺术成就。 花窗玻璃以红、蓝二色为主， 蓝色象征天国，红色象征基督 的鲜血。 • 窗棂的构造工艺十分精巧繁 复。细长的窗户被称为“柳叶 窗”，圆形的则被称为“玫瑰 窗”。 • 花窗玻璃造就了教堂内部神 秘灿烂的景象，从而改变了罗 曼式建筑因采光不足而沉闷压 抑的感觉，并表达了人们向往 天国的内心理想。
•
威尼斯的世俗建筑有许多杰作。圣马可 广场上的总督宫被公认为中世纪世俗建筑 中最美丽的作品之一。立面采用连续的哥 特式尖券和火焰纹式券廊，构图别致，色 彩明快。威尼斯还有很多带有哥特式柱廊 的府邸，临水而立，非常优雅．
• 石室圣心大教堂坐落于广州市区中心的一德路， 是天主教广州教区最宏伟、最具有特色的一间大 教堂。石室圣心大教堂(Shishi Sacred Heart Cathedral)是由法国设计师设计，中国工匠建造 而成，有着“远东巴黎圣母院”之誉。圣心大教 堂几乎具有哥特式教堂的所有构图元素，既有早 期建筑风格的彩色玫瑰窗、透视门等，又具中、 晚期建筑风格的双钟楼尖塔等。另外，尖顶拱券、 飞扶壁、石束柱等构件运用得得心应手，构图的 完美，比例的准确，使其成为屹立于东方的一个 非常纯正的欧洲中世纪天主教堂。
建筑的区别
一、哥特式建筑风格：11世纪下半叶起源于法国，13～15世纪流行于欧洲、主要见于天主教堂，其结构体系由石头的骨架券和飞扶壁组成。
其基本单元是在一个正方形或矩形平面四角的柱子上做双圆心骨架尖券，四边和对角线上各一道，屋面石板架在券上，形成拱顶。
代表作详见附图1。
二、巴洛克建筑风格：17～18世纪在意大利文艺复兴建筑基础上发展起来的一种建筑和装饰风格。
特点是外形自由，追求动态，喜好富丽的装饰和雕刻、强烈的色彩，常用穿插的曲面和椭圆形空间。
代表作详见附图2。
三、古罗马建筑风格：是古罗马人沿习亚平宁半岛上伊特鲁里亚人的建筑技术，继承古希腊建筑成就，在建筑形制、技术和艺术方面广泛创新的一种建筑风格。
在公元一～三世纪为极盛时期。
古罗马世俗建筑的形制相当成熟，与功能结合得很好，多层公寓常用标准单元，能满足各种复杂的功能要求，能够覆盖复杂的内部空间，拱券结构得到推广在古罗马建筑中得到了大力推广，此外，古罗马建筑的木结构技术已有相当水平。
代表作详见附图3。
四、洛可可建筑风格：主要表现在室内装饰上。
18世纪20年代产生于法国，是在巴洛克建筑的基础上发展起来的。
特点是：室内应用明快的色彩和纤巧的装饰，家具也非常精致而偏于繁琐，细腻柔媚，常常采用不对称手法，喜欢用弧线和S形线，尤其爱用贝壳、旋涡、山石作为装饰题材，卷草舒花，缠绵盘曲，连成一体。
天花和墙面有时以弧面相连，转角处布置壁画。
代表作详见附图4。
五、拜占庭建筑风格：是在继承古罗马建筑文化的基础上发展起来的，主要特点是屋顶造型普遍使用“穹窿顶”，整体造型中心突出，创造了把穹顶支承在独立方柱上的结构方法和与之相应的集中式建筑形制，典型作法是在方形平面的四边发券，在四个券之间砌筑以对角线为直径的穹顶，仿佛一个完整的穹顶在四边被发券切割而成，在色彩的使用上，既注意变化，又注意统一，使建筑内部空间与外部立面显得灿烂夺目。
代表作详见附图5。
因为只能上传一张照片，下面是在googel中搜索到的图片，供你参考。
哥特式建筑结构概论
歌特大教堂的最著名,也是最易区别于其他风格教堂的三个特点,一个就是尖拱(Pointed Arch),一个是飞扶壁(Flying Buttress),还有拱肋(Ribs).(there are three most famous and distinctive features of the cathedral: pointed arch, flying buttress and ribs.)I:首先是关于拱(ARCH),以下是一些关于拱的相关词语,有助于我们更深入详细的了解(here is some keys words for Arch)1.KEYSTONE(拱顶石) - the central stone of an arch or vault. 位于拱或者拱顶的中央的石头2.VOUSSOIRS(拱石) - stones than make the arch (usually brick or wedge-shaped). 用于建造拱顶的石头(多数为砖或者楔形物)3.IMPOST(起拱点,拱墩) - the part of the arch's wall (usually molding) on which the arch rests. 拱落脚的那一段拱墙(通常是线脚)4.ABUTMENT - the part of the arch's wall which balances the force of gravity the arch makes (thrust) .拱墙上用于平衡拱的重力(一个推力)的部位5.CENTER - the center point of the arch.拱的中央点6.SPAN(跨度) - the width of the arch's opening. 拱的宽度7.CROWN(冠) - the top part of an arch.拱的顶部8.HAUNCH(拱角) - the part of the arch's wall which experiences the most thrust. 拱墙承受推力最大的地方从下面这张图可以看到这些名词所指代的地方,可以对照序号观看:(check the pic below to find the corresponding place.)在了解了这些基本知识以后,我们就进入下一步:拱的分类如同在上一PART里说的” 歌特式建筑的一个重要特征便是它的pointed arch,也是它区别于罗曼式建筑的主要表征之一.最常见的歌特式拱有Lancet, Equilateral 和Ogee.”(as is said inPart 2, the pointed arch is one of the unique feature of Gothic architecture. The most common gothic arches are Lancet, Equilateral and Ogee.)以下就是各式ARCH的简图,这个作为一个简单的了解即可,不用深究:这个就是标准的Gothic (Pointed)拱Ogee: The double-curve ogee (oh-jee) was introduced from the Arab world in the 14th century and became popular throughout medi England. It was also a favorite in Venice, Italy from where it derived its other moniker - the Venetian arch. It can also be referred to as a keel arch for its apparent resemblance to ship construction.这里有一段专门讲述Ogee拱的:双曲线Ogee是十四世纪从阿拉伯引入的,并且很快就风靡了当时处于中世纪的英格兰.在意大利的威尼斯,它也十分受欢迎,并在那里获得了一个别名:威尼斯拱.由于它与船身结构的相似性,它也可以被称作龙骨拱.Round圆拱Segmental弓形拱TudorII：拱肋（RIBS）哥特式教堂的结构体系由石头的拱肋(RIBS)和飞扶壁(FL YING BUTTRESS)组成的,我们先从拱肋认识起.拱肋的构造一般来说其基本单元是在一个正方形或矩形平面四角的柱子上做双圆心骨架尖券，四边和对角线上各一道，屋面石板架在券上，形成拱顶。
建筑赏析 哥特式
哥特式建筑赏析姓名：昝智耀学号：B103501103欧洲文化统一的基础是基督教。
基督教是西方文化发展的精神动力与远远。
哥特式建筑风格产生于中世纪后期的天主教世界的中心法国，因而哥特式建筑风格也被赋予了浓重的宗教色彩哥特式建筑由罗马建筑发展而来，但是它却与产生于中世纪早期的罗马式建筑有着巨大的形式上的差异，罗马式建筑深受早期基督教宇宙观的形象，在窗户，门，拱廊上都采取半圆形的拱装结构，甚至屋顶也是低矮的圆屋顶，给人一种圆拱行的天空和大地紧密结合而由似乎分离的错觉，整个建筑朴实无华庄重肃穆；哥特式建筑却擅长采用高耸如云的尖顶引导人们摆脱现实的苦难到达天国的花园，或是高达明朗色彩瑰丽的花窗创造出初级上帝的错觉。
二者代表着全然不同的精神基质。
较之罗马式建筑主要表达早期基督教信念的庄严性，哥特式却富于戏剧性和浪漫性，高耸云端，引人入胜，塔含有人们所向往的高度浪漫色彩的意境。
收到哥特式键鼠教堂建筑的影响，哥特式时期的服饰也随之被赋予强烈的象征意义个怪诞的浪漫色彩，高高的冠带，常常的剪头鞋子。
作为一种融合了浓厚的宗教神秘色彩的建筑风格，哥特式建筑风格的产生和发展最充分大的体现了精神对物质，基督教唯灵主义对粗野外族文化的制服过程，它以一种外在的静止的形式形象的反映了中世纪时期人们心中深处汹涌激荡这神秘诡异的宗教感受。
哥特式建筑构成了中世纪基督教文化的标志性成就，他一方面典型的反映了基督教崇高圣洁的理想，另一方面有表达着世俗社会躁动不安的痛苦现实，他的怪诞浪漫艺术形式将冰清玉洁的唯灵主义理想和苦难深重的禁欲主义生活紧密联系在一起，使人在哥特式教堂这有神神秘的巨大十字架内部深切的感受到灵魂与肉体的矛盾。
哥特式建筑是11世纪下半叶起源于法国，13～15世纪流行于欧洲的一种建筑风格。
主要见于天主教堂，也影响到世俗建筑。
哥特式建筑以其高超的技术和艺术成就，在建筑史上占有重要地位。
法国哥特时期的世俗建筑数量很大与哥特式教堂的结构和形式很不一样。
哥特式建筑是11世纪下半叶起源于法国
哥特式建筑是11世纪下半叶起源于法国，13～15世纪流行于欧洲的一种建筑风格。
主要见于天主教堂，也影响到世俗建筑。
哥特式建筑以其高超的技术和艺术成就，在建筑史上占有重要地位。
法国兰斯主教堂的飞扶壁结构示意哥特式教堂的结构体系由石头的骨架券和飞扶壁组成。
其基本单元是在一个正方形或矩形平面四角的柱子上做双圆心骨架尖券，四边和对角线上各一道，屋面石板架在券上，形成拱顶。
采用这种方式，可以在不同跨度上作出矢高相同的券，拱顶重量轻，交线分明，减少了券脚的推力，简化了施工。
飞扶壁由侧厅外面的柱墩发券，平衡中厅拱脚的侧推力。
为了增加稳定性，常在柱墩上砌尖塔。
由于采用了尖券、尖拱和飞扶壁，哥特式教堂的内部空间高旷、单纯、统一。
装饰细部如华盖、壁龛等也都用尖券作主题，建筑风格与结构手法形成一个有机的整体。
欧洲各国的经典哥特式建筑11世纪下半叶，哥特式建筑首先在法国兴起。
当时法国一些教堂已经出现肋架拱顶和飞扶壁的雏型。
一般认为第一座真正的哥特式教堂是巴黎郊区的圣丹尼教堂。
这座教堂四尖券巧妙地解决了各拱间的肋架拱顶结构问题，有大面积的彩色玻璃窗，为以后许多教堂所效法。
哥特式建筑的代表作—巴黎圣母院（西立面）法国哥特式教堂平面虽然是拉丁十字形，但横翼突出很少。
西面是正门入口，东头环殿内有环廊，许多小礼拜室成放射状排列。
教堂内部特别是中厅高耸，有大片彩色玻璃宙。
其外观上的显著特点是有许多大大小小的尖塔和尖顶，西边高大的钟楼上有的也砌尖顶。
平面十字交叉处的屋顶上有一座很高的尖塔，扶壁和墙垛上也都有玲珑的尖顶，窗户细高，整个教堂向上的动势很强，雕刻极其丰富。
西立面是建筑的重点，典型构图是：两边一对高高的钟楼，下面由横向券廊水平联系，三座大门由层层后退的尖券组成透视门，券面法国哥特式建筑盛期的代表作—亚眠主教堂满布雕像。
正门上面有一个大圆宙，称为玫瑰窗，雕刻精巧华丽。
法国早期哥特式教堂的代表作是巴黎圣母院。
亚眠主教堂是法国哥特式建筑盛期的代表作，长137米，宽46米，横翼凸出甚少，东端环殿成放射形布置七个小礼拜室。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
然而,在有肋拱的支撑分压情况下,交叉尖券不但 施加向下的压力，还要向侧面施加强大的推力， 按以往的解决方法是建造坚固的墙壁，这必然仍 使室内处于黑暗之中. 罗马风教堂中殿的侧推力由侧廊拱顶平衡，侧廊 拱顶的侧推力由外墙平衡，而哥特教堂中殿肋架 券的侧推力集中在墩子头上，用飞券抵住墩子头， 再以扶壁的重量和基础抵消.
ONE
框架结构 哥特教堂的基本结构单元可以理解为：在
一个正方形或矩形平面四角的柱子上做双圆 心骨架尖券，四边和对角线上各一道，屋面 石板架在券上，形成拱顶，又称尖肋拱顶。 为了平衡中厅拱脚的侧推力，从侧厅外面的 柱墩发券设飞扶壁。为了增加稳定性，一般 都在柱墩上砌尖塔。由此可以看出，哥特建 筑独特的框架结构。
TWO 以下就是各式ARCH的简图
Pointed尖拱
Round圆拱
Segmental弓形拱
Ogee威尼斯拱
Three
哥特教堂的结构
骨架券
飞扶壁
尖券尖拱
①使用骨架券（肋架券）作为拱顶的承重构件， 十字拱成了框架式的，其余填充维护部分减薄， 材料省了，拱顶大为减轻，侧推力小多了。
骨架券主要应用于哥特式教堂，并作为拱顶的承 重构件。在一个正方形或矩形平面四角的四个柱 子上做双圆心尖券，四条边和两条对角线上各做 一道尖拱。屋顶的石板架在这六道券上。采用这 种方式，可以在不同跨度上作出矢高相同的券， 拱顶重量轻，减少了券脚的推力，也简化了施工。
“尖肋拱顶”是从罗曼式建筑的圆筒 拱发展而成。
推力作用于四个拱底石上，这样拱顶 的高度和跨度就不在受制，可以建得 也具有“向上”的视觉暗示。
“尖肋拱顶”尖塔高耸、垂直，据说 有感于森林里参天大树，人们认为那 些高高的尖塔与上帝更接近。
尖券：以调节起券的角度，使券脚在同一水平线 上的不同跨度的拱和券的最高点（矢尖）都可在 同一高度上；尖券的侧推力较圆券小，中殿拱顶 可比侧廊高许多，可开高侧窗；尖券比圆券更有 向上的动势
英国： TWO 哥特教堂往往位于开阔的乡村，与修道院
建筑群一起沿水平方向伸展。中厅矮且深， 袖厅比较长，有些有两个袖厅，在拉丁十 字交点上常常有高塔，成为构图中心，西 面的钟塔退居次要地位。东部以方厅结束。 体形变化较大。它们不象法国教堂那样重 视结构技术，但装饰更自由多样。英国教 堂的工期一般都很长，其间不断改建、加 建，很难找到整体风格统一的。 代表： 索 尔 兹 伯里 主 教 堂 ,Salisburg Cathedral，
布日尔(BOURGES)教堂南面照片,飞扶壁清晰可见.
左为CHARTRES大教堂
大教堂要凌空飞去了。 ------夏尔.莫里斯(Charles Morice)
③哥特建筑用尖拱形取代了所有的罗马式半圆拱 形。这一基本线条的变化带来了意境的变换：原 先厚重阴暗的印象转变成轻快上升的线条。
尖拱有比半圆拱更实用的地方在于，它在同样 的跨度内可以把拱顶造得更高（中厅一般都在30 米以上，最高的达48米），而其所产生的侧推力 会更小，从而有利于减轻结构；此外，采用尖拱 还可以适应多种间的形状，而半圆形十字拱只能 覆盖正方形的间
划重点啦！P116
1 使用骨架券作为拱顶的承重构件，十字拱成 了框架式的，其余填充维护部分减薄，材料 省了，拱顶大为减轻，侧推力小多了。
独立的飞扶壁在中厅十字拱的起脚处抵住其侧推力，
2 和骨架券共同组成框架式结构，侧廊拱顶高度降低， 使中厅高侧窗加大使中厅可以开很大的侧高窗，而且 侧廊外墙也因卸去了荷载而窗子大开，因而结构进一 步减轻，材料进一步节省。
骨架券主要应用于哥特式教堂，并作为拱顶的承 重构件。在一个正方形或矩形平面四角的四个柱 子上做双圆心尖券，四条边和两条对角线上各做 一道尖拱。屋顶的石板架在这六道券上。采用这 种方式，可以在不同跨度上作出矢高相同的券， 拱顶重量轻，减少了券脚的推力，也简化了施工。
ONELeabharlann ②独立的飞扶壁(飞拱)在中厅十字拱的起脚处抵 住其侧推力，和骨架券共同组成框架式结构，侧 廊拱顶高度降低，使中厅高侧窗加大使中厅可以 开很大的侧高窗，而且侧廊外墙也因卸去了荷载 而窗子大开，因而结构进一步减轻，材料进一步 节省.飞拱较早使用于巴黎圣母院（1163~1235 年），它和骨架券一起使整个教堂的结构接近于 框架式的。
英国式：
英国的哥特式建筑出现的比法国稍晚，流行于12～16世纪。建筑比较低矮，与修道 院一起沿水千方向伸展。它们不象法国教堂那样重视结构技术，但装饰更自由多样。 城堡有很强的防卫性，城墙很厚，有许多塔楼和碉堡。坎特伯雷主教堂是英国最早 的哥特式建筑。
德国式： 德国教堂很早就形成自己的形制和特点，它的中厅和侧厅高度相同，既无高侧窗， 也无飞扶壁，完全靠侧厅外墙瘦高的窗户采光。内部是一个多柱大厅，建筑多用砖 石建造。著名的是乌尔姆主教堂。
哥特式建筑结构形制
单/击/此/处/添/加/副/标/题/内/容
哥特式建筑 --结构形制
BY:
CONTENTS
·名词解释
·哥特教堂的结构
·哥特教堂的形制
·罗曼式与哥特式的比 较
拱？？？肋？？？券？？？
ONE here is some key words for Arch
1.拱顶石 2.拱石 3.起拱点,拱墩 4.拱墙上用于平衡拱的 重力(一个推力)的部位 5.拱的中央点 6.拱的宽度 7.拱墙承受推力最大的 地方
3 全部使用两圆心的尖券和尖拱（尖十字券），尖券和 尖拱的侧推力较小，有利于减轻结构，而且不同跨度 的两圆心券和拱可以一样高。
哥特式的形制
关键词：拉丁十字式
法国式：
法国哥特式教堂平面虽然是拉丁十字形，但横翼突出很少。西面是正门入口，东头 环殿内有环廊，许多小礼拜室成放射状排列。其外观上的显著特点是有许多大大小 小的尖塔和尖顶，西边高大的钟楼上有的也砌尖顶。亚眠大教堂是最著名也是最早 的法国哥特式建筑。
ONE
法国：一般位于城市广场的中心，平面拉丁十字， 横翼很短，东部承半圆形环廊，中厅高耸，有很多 大大小小的尖顶和尖塔，扶壁和墙垛亦有。动势很 强。
巴黎圣母院（Notre Dame, Paris, 1163-1250） 兰斯主教堂（Rheims Cathedral, 1211－1290） 亚眠主教堂（Amiens Cathedral,1220－1288） 夏尔特尔主教堂（Chartres Cathedral,1194－1260）
