铆钉连接及计算

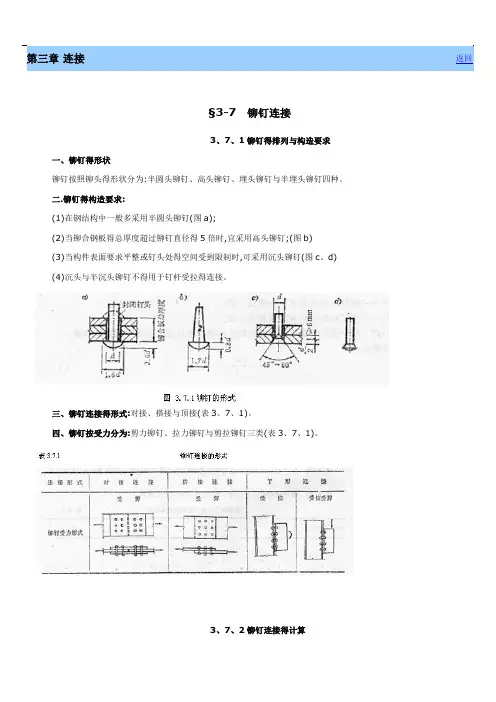

第三章连接返回§3-7铆钉连接3.7.1铆钉的排列和构造要求一、铆钉的形状铆钉按照铆头的形状分为：半圆头铆钉、高头铆钉、埋头铆钉和半埋头铆钉四种。
二．铆钉的构造要求：（1）在钢结构中一般多采用半圆头铆钉（图a）；（2）当铆合钢板的总厚度超过铆钉直径的5倍时，宜采用高头铆钉；（图b）（3）当构件表面要求平整或钉头处的空间受到限制时，可采用沉头铆钉（图c、d）（4）沉头和半沉头铆钉不得用于钉杆受拉的连接。
三、铆钉连接的形式：对接、搭接和顶接（表3.7.1）。
四、铆钉按受力分为：剪力铆钉、拉力铆钉和剪拉铆钉三类（表3.7.1）。
3.7.2铆钉连接的计算一、受剪连接二、每个受拉铆钉的承载力设计值三、铆钉群连接的计算：（同普通螺栓）返回第三章连接返回§3-8轻钢结构紧固件连接的构造和计算3.8.1紧固件连接的构造要求用于薄壁型钢结构中的紧固件应满足下述构造要求：（1）抽芯铆钉（拉铆钉）和自攻螺钉的钉头部分应靠在较薄的板件一侧。
连接件的中距和端距不得小于连接件直径的3倍，边距不得小于连接件直径的1.5倍。
受力连接中的连接件不宜少于2个。
（2）抽芯铆钉的适用直径为2.6~6.4mm，在受力蒙皮结构中宜选用直径不小于4mm的抽芯铆钉；自攻螺钉的适用直径为3.0~8.0mm，在受力蒙皮结构中宜选用直径不小于5mm的自攻螺钉。
（3）自攻螺钉连接的板件上的预制孔径d0应符合下式要求：（4）射钉只用于薄板与支承构件（即基材如檩条）的连接。
射钉的间距不得小于射钉直径的4.5倍，且其中距不得小于20mm，到基材的端部和边缘的距离不得小于15mm，射钉的适用直径为3.7~6.0mm。
射钉的穿透深度（指射钉尖端到基材表面的深度，如图3.8.1所示）应不小于10mm。
（5）在抗拉连接中，自攻螺钉和射钉的钉头或垫圈直径不得小于14mm；且应通过试验保证连接件由基材中的拔出强度不小于连接件的抗拉承载力设计值。
上述规定大部分引自国外的相关规，项次（3）是根据我国自己的试验结果归纳出的经验公式。
铆钉连接及计算
第三章连接返回§3-7铆钉连接3、7、1铆钉得排列与构造要求一、铆钉得形状铆钉按照铆头得形状分为:半圆头铆钉、高头铆钉、埋头铆钉与半埋头铆钉四种。
二.铆钉得构造要求:(1)在钢结构中一般多采用半圆头铆钉(图a);(2)当铆合钢板得总厚度超过铆钉直径得5倍时,宜采用高头铆钉;(图b)(3)当构件表面要求平整或钉头处得空间受到限制时,可采用沉头铆钉(图c、d)(4)沉头与半沉头铆钉不得用于钉杆受拉得连接。
三、铆钉连接得形式:对接、搭接与顶接(表3、7、1)。
四、铆钉按受力分为:剪力铆钉、拉力铆钉与剪拉铆钉三类(表3、7、1)。
3、7、2铆钉连接得计算一、受剪连接二、每个受拉铆钉得承载力设计值三、铆钉群连接得计算:(同普通螺栓)返回第三章连接返回§3-8轻钢结构紧固件连接得构造与计算3、8、1紧固件连接得构造要求用于薄壁型钢结构中得紧固件应满足下述构造要求:(1)抽芯铆钉(拉铆钉)与自攻螺钉得钉头部分应靠在较薄得板件一侧。
连接件得中距与端距不得小于连接件直径得3倍,边距不得小于连接件直径得1、5倍。
受力连接中得连接件不宜少于2个。
(2)抽芯铆钉得适用直径为2、6~6、4mm,在受力蒙皮结构中宜选用直径不小于4mm得抽芯铆钉;自攻螺钉得适用直径为3、0~8、0mm,在受力蒙皮结构中宜选用直径不小于5mm得自攻螺钉。
(3)自攻螺钉连接得板件上得预制孔径d0应符合下式要求:(4)射钉只用于薄板与支承构件(即基材如檩条)得连接。
射钉得间距不得小于射钉直径得4、5倍,且其中距不得小于20mm,到基材得端部与边缘得距离不得小于15mm,射钉得适用直径为3、7~6、0mm。
射钉得穿透深度(指射钉尖端到基材表面得深度,如图3、8、1所示)应不小于10mm。
(5)在抗拉连接中,自攻螺钉与射钉得钉头或垫圈直径不得小于14mm;且应通过试验保证连接件由基材中得拔出强度不小于连接件得抗拉承载力设计值。
上述规定大部分引自国外得相关规范,项次(3)就是根据我国自己得试验结果归纳出得经验公式。
铆钉孔与铆钉规格
铆钉孔与铆钉规格
摘要：
1.铆钉孔的定义和作用
2.铆钉规格的分类
3.铆钉规格的常见类型和特点
4.铆钉规格的选择和使用
正文：
铆钉孔是指在两个或多个工件上预留的用于铆接铆钉的孔洞。
铆钉孔的作用是通过将铆钉穿过孔洞并将两个工件牢固地连接在一起，实现机械组装和固定。
铆钉规格是指铆钉的尺寸和形状。
常见的铆钉规格分类包括：按直径分类（如2.4mm、3mm、4.8mm等）、按长度分类（如6mm-35mm）、按形状分类（如圆头、沉头、开口等）。
常见的铆钉规格包括：GB/T 12615封闭型扁圆头抽芯铆钉、GB/T 12616封闭型沉头抽芯铆钉、GB/T 12617开口型沉头抽芯铆钉、GB/T 12618开口型扁圆头抽芯铆钉等。
不同类型的铆钉规格具有不同的特点，如封闭型铆钉具有较好的防水性能，开口型铆钉则适用于轻型结构件的连接等。
在选择铆钉规格时，需要根据实际应用场景和要求进行选择。
例如，在需要连接轻型结构件的情况下，可以选择长度较短、直径较小的开口型铆钉；在需要连接重型结构件的情况下，可以选择长度较长、直径较大的封闭型铆钉。
同时，还要确保所选铆钉规格符合相关标准要求，以确保铆接质量和安全性。
总之，铆钉孔和铆钉规格在机械组装和固定中发挥着重要作用。

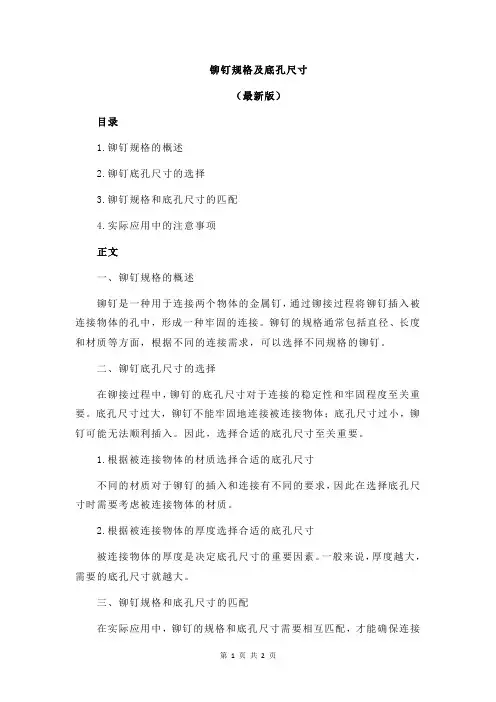

铆钉规格及底孔尺寸
铆钉规格及底孔尺寸（最新版）目录1.铆钉规格的概述2.铆钉底孔尺寸的选择3.铆钉规格和底孔尺寸的匹配4.实际应用中的注意事项正文一、铆钉规格的概述铆钉是一种用于连接两个物体的金属钉，通过铆接过程将铆钉插入被连接物体的孔中，形成一种牢固的连接。
铆钉的规格通常包括直径、长度和材质等方面，根据不同的连接需求，可以选择不同规格的铆钉。
二、铆钉底孔尺寸的选择在铆接过程中，铆钉的底孔尺寸对于连接的稳定性和牢固程度至关重要。
底孔尺寸过大，铆钉不能牢固地连接被连接物体；底孔尺寸过小，铆钉可能无法顺利插入。
因此，选择合适的底孔尺寸至关重要。
1.根据被连接物体的材质选择合适的底孔尺寸不同的材质对于铆钉的插入和连接有不同的要求，因此在选择底孔尺寸时需要考虑被连接物体的材质。
2.根据被连接物体的厚度选择合适的底孔尺寸被连接物体的厚度是决定底孔尺寸的重要因素。
一般来说，厚度越大，需要的底孔尺寸就越大。
三、铆钉规格和底孔尺寸的匹配在实际应用中，铆钉的规格和底孔尺寸需要相互匹配，才能确保连接的牢固和稳定。
选择合适的铆钉规格和底孔尺寸，需要综合考虑连接物体的材质、厚度、使用环境和承受力等因素。
四、实际应用中的注意事项在实际应用中，为了确保铆接的牢固和稳定，需要注意以下几点：1.选择合适的铆钉规格和底孔尺寸2.确保铆钉和底孔的加工质量，避免出现偏差3.在铆接过程中，确保铆钉插入到底，避免连接不牢固4.对于重要的连接部位，需要进行定期检查和维护，确保连接的稳定性和安全性。
总之，铆钉规格和底孔尺寸的选择和匹配，需要综合考虑多种因素，才能确保连接的牢固和稳定。
铆钉长度计算公式
铆钉长度计算公式铆钉是一种在机械连接中常用的零件，它能够将两个或多个部件牢固地连接在一起。
而要确定合适的铆钉长度，就需要用到铆钉长度计算公式啦。
先来说说铆钉的作用吧。
想象一下，你有一个精致的小书架，板子和架子之间需要紧紧相连，这时候铆钉就派上用场了。
它就像一个小小的大力士，默默地在背后发力，让整个书架稳稳当当的。
那铆钉长度到底怎么算呢？其实铆钉长度的计算并不是一件特别复杂的事儿，但也需要我们认真对待。
一般来说，铆钉长度的计算公式是这样的：铆钉长度 = 被连接件总厚度 + 铆钉伸出长度。
这里的被连接件总厚度很好理解，就是需要连接的那些板子、零件啥的加在一起的厚度。
那铆钉伸出长度又是啥呢？这就有点讲究了。
通常情况下，铆钉伸出长度会根据不同的连接要求和材料有所变化。
比如说，在一些比较软的材料连接中，铆钉伸出长度可能相对短一点；而在硬度较高的材料连接时，铆钉伸出长度就要适当增加，以保证连接的牢固性。
我曾经在一个小车间里帮忙，当时师傅正在组装一批金属零件。
他拿着卡尺仔细地测量着被连接件的厚度，嘴里还念叨着铆钉长度的计算。
我在旁边好奇地看着，只见他熟练地运用公式，算出了合适的铆钉长度，然后拿起铆钉，用工具一敲，就稳稳地连接好了零件。
那一瞬间，我深刻地感受到了这个公式的实用和重要。
再来说说实际应用中的一些小技巧。
如果被连接件的表面不太平整，那在计算总厚度时，要多考虑一些余量，免得铆钉长度不够。
还有啊，如果是在振动比较大的环境中使用铆钉连接，也要适当增加铆钉长度，这样能更好地防止松动。
另外，不同类型的铆钉，其长度计算可能会有一些细微的差别。
比如抽芯铆钉和实心铆钉，在计算时就需要根据它们各自的特点进行调整。
总之，铆钉长度计算公式虽然看起来简单，但在实际应用中，需要我们结合具体情况，灵活运用，才能确保连接的质量和可靠性。
就像生活中的很多事情一样，看似简单的背后，往往需要我们用心去琢磨、去实践。
希望大家以后在遇到需要使用铆钉连接的时候，都能准确算出合适的铆钉长度，让工作和生活中的连接更加牢固、可靠！。
