autocad制图初学入门教程
中职教育-Autocad 2010 实用教程—电信工程制图(高教版)课件：第1章 Auto CAD 2010使用入门.ppt
练习：
1.启动Auto CAD 2010，熟悉软件环境。 2.打开对象捕捉工具栏和标注工具栏，拖动到任意位置，并关闭 3.新建一个“无样板打开-公制”图形文件，将其命名为“我的练 习”
并保存在自己建立的文件夹下，而后将其关闭。 4. 在该文件中关闭、打开绘图工具栏、编辑工具栏、标注工具
栏，分别置于绘图区的左侧、右侧和上侧。 5.单击绘图区左侧绘图工具栏的绘制直线图标 ，同时观察命令
行中的显示，绘制一直线。退出该命令后，通过调用工具栏命 令、直接在命令行输入命令、快捷键方式再次绘制直线命令。 6.绘制圆，半径=10，体会命令操作的提示信息。
• 默认值和默认选项： 在操作步骤中，系统设置了一些数值和方法，用“<>”
括起(上图) 。这是说命令行操作信息中用“<>”括起的值 均为系统默认值。若使用系统默认值，直接按回车键确 认即可；若不使用系统默认值，可输入新的数值，然后 按回车键确认即可
3、结束命令：回车键、空格键、【Esc】 4、重复命令：在命令行回车键或单击鼠标右键 5、撤销前面的命令：
1.1 Auto CAD 2010主要功能
1、绘图功能 2、编辑功能 3、三维功能 4、符号库 5、输出功能 6、共享功能 7、扩展功能
1.2 Auto CAD 2010工作界面
1、AutoCAD2010的启动 2、AutoCAD2010工作界面
AutoCAD经典模式
应用程序按钮
辅助绘图工具
工作空间切换

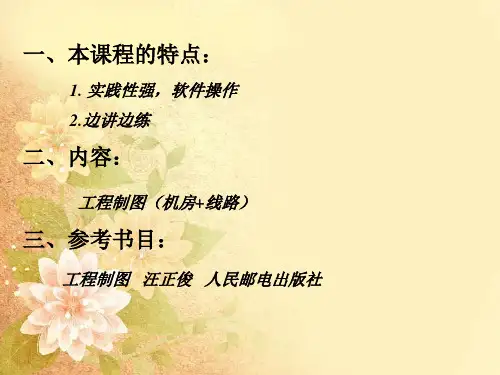

一、本课程的特点：
1. 实践性强，软件操作 2.边讲边练
二、内容：
工程制图（机房+线路）
三、参考书目：
工程制图 汪正俊 人民邮电出版社
工程Auto CAD图
AutoCAD2020教程第1章 AutoCAD 2020入门基础
中文版AutoCAD 2020实用教程
渲染三维图形
在AutoCAD中，可以运用雾化、光源和材质，将模型渲染为具有真实感的 图像。如果是为了演示，可以渲染全部对象；如果时间有限，或显示设备和图 形设备不能提供足够的灰度等级和颜色，就不必精细渲染；如果只需快速查看 设计的整体效果，则可以简单消隐或设置视觉样式。图1-5所示为使用 AutoCAD进行照片级光线跟踪渲染的效果。
中文版AutoCAD 2020实用教程
第01章 AutoCAD 2020入门基础
AutoCAD是由美国Autodesk公司开发的通用计算机辅助设计(Computer Aided Design，CAD)软件，具有易于掌握、使用方便、体系结构开放等优点， 能够绘制二维图形与三维图形、标注尺寸、渲染图形以及打印输出图纸，目前 已广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、 地质、气象、纺织、轻工、商业等领域。 AutoCAD 2020是AutoCAD系列软件的最新版本，与AutoCAD先前的版本相比， 它在性能和功能方面都有较大的增强，同时保证与低版本完全兼容。
绘制与编辑图形 标注图形尺寸 渲染三维图形 输出与打印图形
中文版AutoCAD 2020实用教程
绘制与编辑图形
AutoCAD的“绘图”菜单中包含有丰富的绘图命令，使用它们可以绘制直 线、构造线、多段线、圆、矩形、多边形、椭圆等基本图形，也可以将绘制的 图形转换为面域，对其进行填充。如果再借助于“修改”菜单中的修改命令， 便可以绘制出各种各样的二维图形。
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表示的命令 按钮。在AutoCAD中，系统共提供了二十多个已命名的工具栏。默认情况下， “标准”、“属性”、“绘图”和“修改”等工具栏处于打开状态。 如果 要显示当前隐藏的工具栏，可在任意工具栏上右击，此时将弹出一个快捷菜单， 通过选择命令可以显示或关闭相应的工具栏。
(完整版)cad制图初学者基础教程
Cad基本教程要基本熟悉工程制图cad，从标准、绘图、标注、打印四个方面入手比较简单，适于讲解教程的制作和方便个人理解，算不上全面。
另外因自己的水平一般，我尽量讲细一点，以便于更好理解。
一、标准（简单了解就行，不太重要，知道有这就行。
）工程制图大概包括设备图，流程图，布置图三种。
一般设备图有包含设备主视图和俯视图。
布置图必须标明方位。
标准主要说的是制图标准，包括国标，行业制图标准等等。
比如说国标规定焊缝的标注等。
又比如说我们化工制图标题栏，明细栏等的制作标准。
还有像绘图过程中物料管道线用0.9mm粗线，仪表圆一般规定直径10mm这样的死规定。
但一般这些都不太重要，实际操作过程中，只要图纸表达清晰，内容表达明确的简略图即可。
二、绘图cad绘图主要借助cad中绘图工具栏和modify修改工具栏中工具。
（先了解就行，不用死记）绘图工具的使用过程中，结合状态栏的辅助操作，可以更快的完成图纸的制作。
一般常用的状态有正交，极轴，对象捕捉。
其他不常用就不一一介绍了。
正交：用于直线的绘制，复制移动的垂直或水平方向的移动。
再不需要时可取消。
极轴：有助交点终止处的绘图。
也可用于直线的绘制。
对象捕捉：主要是对交点处或中心点的捕捉显示。
完成各种绘图用具的教学，会是一种比较枯燥的工作。
要一一讲解起来既费时又费力，感觉完全没有必要。
所以我先讲解几个常用工具操作，然后根据相近相通原理，撇一叶而知秋。
介绍这之前首先先说下一些常识：1、关于鼠标的应用Cad中鼠标滚轮具有三个功能，1、转动滚轮可以放大缩小绘图界面，但不能缩小扩大绘图的实际尺寸和比例。
2、单机滚轮后可做抓取工具，任意控制所要绘图地点居于中心位置。
3、左单击选择操作选项，并接后续操作的进行。
2、选项里的部分操作和word类似，我一般学会一个软件后，首先会了解选项里的一些操作，以方便和简化后续绘图工作中肯可能带来的不便。
在“工具”栏里最下面打开“选项”先看“显示”，标注圆圈部分需要注意，十字光标一般调到25左右比较好，“颜色”选框中可以调背景颜色，比如灰（黑）色调成白色：棕色标记处取消勾选→打开颜色复选框→选择“窗口元素”模型空间背景，选择“颜色”白色。
AutoCAD2018制图基础到精通全集零基础轻松学CAD新手入门——cad教学笔记
来一波笔记1选项:op鼠标操作：滚动中键缩放按住中键移动实线全部框中，虚线有在框内即可。
左实右虚直线l 注意回车，不要多点鼠标2尺寸界线不要和几何线重合，要选择“对面”的点标注的线要对齐，在一条水平线上制图顺序(由大到小，由外到内)空格键重复上一操作快速标注：注释→快速→虚线选中→空格然后选位置连续标注：先标注一个，然后点连续选要标注的地方shift+鼠标中键=切换3D视角3斜线：永远以0为基准斜线公式：@长度＜角度斜线标注：对齐(线性只能水平或竖直)修剪：TR回车两次，对准不要的对象直接点(由外到内)(修剪的同时按住shift键表示延伸）4平行或垂直不需要标注角度，有一个就行了5矩形公式：@长度，宽度(回车，要先指定一点)旋转(输入RO回车，选择对象，指定参考点，再输入角度)(点c复制选项可以保留原来的)偏移(输入o回车，再输入距离回车键再选择对象，再指定方向(多个可以实现连续偏移(可以用来做表格)）移动m(工具栏)对于直线，点中点可以直接移动8标注：数字右键可以调整精度D标注样式管理器同一个图形同样的尺寸(对称），只需标注一次，能够计算出来的尺寸不需要再标注要合理清晰完整9圆c 默认输入半径一个完整的圆，对其标注只能标注直径，不能标注半径圆角f：相切于两个圆打断br(变相的删除，点两个点）有了定位线，要从定位线的端点进行标注10复制co(指定两个点)对准对象快速双击左键，可修改属性切点tan或ctrl+右键选择切线(切点每选一次，只能用一次)11做和三个相切的圆弧，用相切相切相切命令(圆命令内)12椭圆EL中心点画椭圆，只需输入长，短轴的一半，要先指定中心点位置圆角内切于两个，相切外切于两个同样特征，旋转复制用好偏移！13多边形pol (中心点命令)边到边(外切多边形)点到点(内接多边形)14利用边命令绘制多边形的时候，无需指定中心点阵列：重复多个，环形或矩形特征匹配(格式刷)移动(可以先在外面画好，然后移动进去)17镜像命令MI(具有对称性)构图技巧：先偏移再旋转图形走样了，输入RE重生成圆形可以直接复制18环形列阵关联(阵列后是一个整体)阵列时必须算上原有的个数(假如是再来一个，就是2)填充表示范围方向可选择顺时针或者逆时针如果有两个角度，必须阵列两次19矩形阵列负的数据往反方向复制阵列复制时也可以有阵列操作20有距离，有现成的线用偏移21可以先画个整体，再偏移或者旋转(先看成水平的，再去旋转)平行关系无角度特征，用偏移22拉伸s1、相同外观，如长度或宽度不一样，可以使用拉伸完成这样我们就不用多次进行绘制2、使用拉伸时，必须要以框选；不能直接去点选或全选。
CAD2024入门级教程全套15节课
了解并掌握放样和扫掠操作，用于创建复杂的三 维实体。
二维图形编辑
在生成三维实体前，需要掌握二维图形的编辑技 巧，如修剪、延伸、偏移等。
简单渲染和视觉效果调整
材质与贴图
了解如何为三维实体添加材质和贴图， 以增强视觉效果。
灯光与阴影
学习设置灯光和阴影，使三维场景更 加逼真。
渲染设置与输出
掌握渲染设置技巧，如调整渲染质量、 分辨率等，并了解如何将渲染结果输 出为图像文件。
图形变换的注意事项
保持图形比例和尺寸的一致性。
修剪、延伸和偏移对象方法
修剪对象的方法
使用修剪命令、利用边界修剪等。
延伸对象的方法
使用延伸命令、利用边界延伸等。
偏移对象的方法
使用偏移命令、设置偏移距离和方 向等。
复杂图形编辑策略分享
01
02
03
复杂图形的分析
识别图形的组成元素和关 系。
编辑策略的制定
调整块属性
块属性是与块相关联的文本信息，可以用于标识块或提供其他相关信息。可以通过 双击块或使用“属性”命令来调整块属性的值、位置和样式等。
外部参照使用方法
外部参照概念
外部参照是指将其他CAD图形文件链接到当前图形中，以便在当前图形中查看和编辑这些外部文件。外 部参照可以方便地实现不同图形之间的数据共享和协同设计。
常见打印问题及解决方法
列举在打印过程中可能遇到的常见问题，并提供相应的解决方法， 帮助学员顺利完成打印任务。
批量打印技巧分享
批量打印的概念及优势
介绍批量打印的概念，以及相比单张打印所具有的优势，如提高打印效率、节省时间等。
批量打印的设置方法
详细讲解在CAD2024中进行批量打印的设置方法，包括选择需要打印的图纸、设置打印参数 等。
《Auto CAD工程制图实用教程》课件第3章
(2) “全局比例因子”和“当前对象缩放比例”。 “全局比例因子”控制LTSCALE系统变量。该系统变 量可全局修改新建对象和现有对象的线型比例。 “当前对象缩放比例”控制CELTSCALE系统变量。该 系统变量可设置新建对象的线型比例。 将LTSCALE的值与CELTSCALE的值相乘，为当前显示 的线型比例。
4．线型比例的设置 通过全局修改或单个修改每个对象的线型比例因子，可以以 不同的比例使用同一个线型。 默认情况下，线型的“全局比例因子”和“当前对象比例因 子”均为1，这时的线型适合在默认的用户界面大小下绘制图形。 如用户界面重新设定，默认比例相对与新的用户界面过大或过小， 绘图时都不能正确显示线型图案，这时需要设置线型比例。 1) 操作方法 (1) 在“线型管理器”对话框中，单击“显示细节”按钮， “线型管理器”对话框变成如图3.9所示。 (2) 在“全局比例因子”文本框中，输入合适的比例值；单 击“确定”按钮，完成设置。
图3.7 “线型管理器”对话框
图3.8 “加载或重载线型”对话框
(4) 在“线型管理器”对话框中，选择已加载的需要线 型，单击“当前”按钮将加载的线型置为当前；然后单击 “确定”按钮，完成设置。
3．常用线型类型的选用 AutoCAD 2007提供了标准线型库，相应的库文件名为 acadiso.lin，其中包括59种线型。按现行的制图标准绘制工程图样 时，常用的线型组合如下： (1) 组合一：实线型号为“Continuous”；虚线型号为 “HIDDEN2”；点画线型号为“CENTER2”；双点画线型号为 “PHANTOM2”。适用于默认的“420,297”幅面大小。 (2) 组合二：实线型号为“Continuous”；虚线型号为 “JIS_02_4.0”；点画线型号 为“JIS_08_15”；双点画线型号为“JIS_09_15”。适用于 “297,210”幅面大小。在默认的“420,297”幅面大小下，线型的 “全局比例因子”应设置为“2”。
AutoCAD 2016绘图实例教程 第1章 AutoCAD入门
3．功能区
功能区在绘图区的上部，包括相关内容的选项卡和面 板，其中有“默认”、“插入”、“注释”、“参数 化”、“视图”、“管理”、“输出”、“附加模 块”、“A360”、“精选应用”、“BIM360”、 “Performance”等选项卡。
4．工具栏
AutoCAD 2016提供了三十 多个工具栏，通过这些工 具栏可以实现大部分操作， 其作用和面板中的工具一 样。常用的工具栏为“标 准”、“绘图”、“修 改”、“图层”、“对象 特性”、“样式”、“标 注”等。默认状态下，工 具栏处于隐藏状态。
第1章 AutoCAD入门
AutoCAD是美国Autodesk公司开发的通用计 算机辅助设计(Computer Aided Design)软 件包，是当今设计领域应用最广泛的现代化 绘图工具。
AutoCAD经过十多次的版本升级，功能不断 地改进和完善，AutoCAD 2016版本的性能和 功能都有较大的增强，同时保证了与低版本 软件的完全兼容。
“命令行”可以被拖放为浮动窗口，如图1-12所示， 浮动窗口也可用鼠标拖回至左下角。
8．状态栏
模型或图纸空间 ：在模型空间和图纸空间之间进行交换。 显示图型栅格 ：对齐对象并直观显示对象之间的距离。 捕捉模式 ：改变极轴捕捉或栅格捕捉。 正交限制光标 ：限制光标在水平方向或垂直方向的移动。 按指定角度限制光标 ：极轴追踪，限制光标沿指定角度移动。 等轴测草图 ：等轴测图三个方向的对齐。 显示捕捉参照线 ：对象捕捉追踪时显示获取点的对齐路径。 将光标捕捉到二维参照点 ：用于对象捕捉点的设置。 显示注释对象 ：显示所有比例或当前比例的注释对象。 更改注释比例 ：用于更改注释比例。
9．模型选项卡和布局选项卡
绘图区的底部有“模型”、“布局1”、“布局2”三个选项卡。
CAD制图必学基础教程
CAD制图必学基础教程CAD制图必学基础教程1.【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择面板" v4 Q7 X5 P9 D" c这时只需到OP选项里调下设置操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）2 P* I- k N) Y选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】CA有时我们会碰到这样的问题7 w8 w5 U" O3 _3 f: T/ V比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下7 w7 ?6 d+ K9 h操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵1 ~! H8 ^9 N# Q4 E. y: x5 `3.【填充无效时之解决办法】& J7 }8 V, h0 W j' q有的时候填充时会填充不出来除了系统变量需要考虑外" U$ u- }2 m- a' @' e% j6 h; l还需要去OP选项里检查一下$ {: I) d% P4 a9 o* b! m) D. WOP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】2 a: e3 x9 q# x, Z J正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体+ E" O) l6 i7 m, l2 p3 e这时可以如下解决(/doc/ec3105718.html,)进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效命令：PICKADD 值：0/10 P! _: [% V3 u8 m9 u5.【CAD命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改' ?% |1 m( i* t操作：+ r" ^3 J; D5 Z( qOP选项-----配置-----重置即可恢复 * A" K" n' Z. E1 s4 }但恢复后，有些选项还需要一些调整，例如十字光标的大小等~ , b& r3 A* i0 K8 K5 U, O: w7 m# c) z0 u1 l( L2 K* A( R# ~5 x. W* {' }6.【鼠标中键不好用怎么办呀】$ `) K, Z' Q+ t: o |( ^% v$ ^正常情况下; ^7 B3 z* V7 J3 Z) N! v# }4 ~0 dCAD的滚轮可用来放大和缩小，，，还有就是平移（按住）9 \7 A. h" u" V* ^ 但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人3 K9 ?0 I% c7 N- v这时只需调下系统变量mbuttonpan即可8 s# U6 p- k( T初始值： 1支持菜单 (.mnu) 文件定义的动作$ |; y" B1 A0 g9 B2 `7 v# ~( t7 Y3 w5 N 当按住并拖动按钮或滑轮时，支持平移操 : ] b- B. t/ V$ y" w 【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡（打上勾即可） S6 z4 s( {9 \& O- B* ?) a) d6 Y( D7.【CAD技巧】众所周知，确定键有两个，一个是“回车”另一个则是“空格”7 h: J3 ?* d$ P4 p7 w但现在就让我们用右键来代替他们吧* a; y# ?9 }6 p" {0 YOP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了.首推：希望大家能养成右键确定这个习惯( {1 P$ j& X% k/ Z其次：空格键次之烦感：千万不要用回车键确定 9 i/ Y8 v6 j$ E* D! x& {; X% ?7 U2 P5 ^5 C0 K, @0 F8.【图形里的圆不圆了咋办呀】/ G! ~1 R' L3 i( \8 K( x经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成- A! V% U6 J2 s8 H# M 这里就不多说了. Q# |9 j+ V3 s! P* m6 b 一个命令搞定它命令：RE~即可 3 Q' C& U( O- k8 a' `2 t9 `* P, K& A' B0 J6 P3 M x0 Q; K5 a* A* \, _, N9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）: @; x4 P4 Z' sop----显示------图形窗口中显示滚动条即可 . ~0 W+ z3 V+ ]7 q. G: |3 Z: C/ N10.【保存的格式】OP----打开和保存----另存为2000格式为什么要存2000格式呢因为CAD版本只向下兼容; K; O$ h4 Y8 c' f' V# J这样用2002 2004 2006都可以打开了方便操作+ J$ a/ P* z9 g# ]: S$ _% x& x+ }3 r/ x- t" I7 q* J5 k& l4 Z- m8 Q11.【如果想下次打印的线型和这次的一样怎么办】! _1 ~2 g7 t) q* \6 n) V 换言之.【如何保存打印列表】' B, w1 B; E2 D. u+ T, e$ w& z4 M; kop选项-----打印------添加打印列表但在这之前，你得自己建立一个属于自己的例表& g: t1 V% @% a8 U+ p+ r表告诉我你不会建12.【如果在标题栏显示路径不全怎么办】op选项---------打开和保存----------在标题栏中显示完整路径（勾选）即可% ?$ s+ S/ Z( F1 ~7 o13.【目标捕捉（OSNAP）有用吗】 0 Q/ H3 e- n- ?% I答：用处很大。
CAD制图必学入门教程
CAD制图必学入门教程1.【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择面板" v4 Q7 X5 P9 D" c这时只需到OP选项里调下设置操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】CA比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵3.【填充无效时之解决办法】有的时候填充时会填充不出来除了系统变量需要考虑外，还需要去OP选项里检查一下OP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体，这时可以进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效5.【CAD命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复，但恢复后，有些选项还需要一些调整，例如十字光标的大小等~6.【鼠标中键不好用怎么办呀】CAD的滚轮可用来放大和缩小，还有就是平移（按住）但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人，这时只需调下系统变量mbuttonpan即可，初始值： 1，支持菜单 (.mnu) 文件定义的动作当按住并拖动按钮或滑轮时，支持平移操 :【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡（打上勾即可）7.【CAD技巧】众所周知，确定键有两个，一个是“回车”另一个则是“空格”但现在就让我们用右键来代替他们吧 OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了.首推：希望大家能养成右键确定这个习惯其次：空格键次之烦感：千万不要用回车键确定8.【图形里的圆不圆了咋办呀】经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成这里就不多说了. 一个命令搞定它命令：RE~即可9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）: op----显示------图形窗口中显示滚动条即可 .10.【保存的格式】OP----打开和保存----另存为2000格式为什么要存2000格式呢因为CAD版本只向下兼容;这样用2002 2004 2006都可以打开了方便操作11.【如果想下次打印的线型和这次的一样怎么办】换言之.【如何保存打印列表】op选项-----打印------添加打印列表但在这之前，你得自己建立一个属于自己的例表12.【如果在标题栏显示路径不全怎么办】op选项---------打开和保存----------在标题栏中显示完整路径（勾选）即可13.【目标捕捉（OSNAP）有用吗】答：用处很大。
Auto cad 自学教程1
第一讲第一节CAD软件绘图环境配置一．工作空间设置在AUTOcad安装完成并激活后，启动软件进入制图界面。
点击右下角图标，选择为AutoCAD经典模式。
然后关闭屏幕左右所有工具栏。
保留软件工具栏的“图层”，“特性”，“样式”三个工具栏。
二．选项设置第一步完成后，在屏幕空白处点击鼠标右键，选择最后一个“选项”，打开“选项”设置面板。
第一个选项卡“文件”下，点击“自动保存文件位置”后，点击右上方“浏览”按钮进行自定义保存文件位置设置。
如下图：接下来点击“显示”选项卡进入显示选项设置，点击左上部“布局元素”一栏中的“颜色”按钮进入图形窗口颜色设置，将“二维模型空间”，“图纸/布局”及“块编辑器”这三个空间的界面元素之统一背景颜色修改为“黑色”。
应用并关闭。
如下回到“显示”选项卡，左下方“布局元素”一栏中，将“显示可打印区域”及“显示图纸背景”复选框前面的勾去掉。
最后将“十字光标”大小调整到100，即最大状态。
完成后如下图：下一步“打开和保存”选项卡下，将文件保存，另存为格式修改为“AutoCAD 2004/LT2004图形（*.dwg）”。
取消右下方前面复选框里面的勾。
如下图下一步直接跳过“打印和发布”，“系统”，“用户系统配置”选项卡，直接点击“草图”选项卡调整“自动捕捉标记”大小和“靶框大小”。
根据个人习惯进行大小调整，喜大恶小。
下一步点击“选择集”选项卡，调整“拾取框大小”，及“夹点大小”。
然后点击“视觉效果设置”按钮，进入视觉效果设置，根据个人喜好进行设置。
完成后如下图：下一步，点击“配置”选项卡，对刚才配置好的环境“重命名”即可。
最后点击“确定”按钮，完成设置。
三．状态设置“状态显示”在软件界面左下方位置。
如图：。
分别为：捕捉模式，格栅显示，正交模式，极轴追踪，对象捕捉，对象捕捉追踪，允许/禁止动态UCS，动态输入，显示/隐藏线宽及快捷特性十个状态显示设置按钮。
正常绘图情况下，只需要打开“正交模式，对象捕捉及动态输入”三个按钮即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
autocad制图初学入门教程
autocad制图初学入门教程的方法：
1.开始别看书，先找张图纸，自己照葫芦画瓢，用CAD画上几天(最好用英文版，这样学的快，而且对以后用软件有好处，)
2.然后再去看书，看书的时候别一章一章的看，不会计算面积，就看怎末计算面积，不会修改线段，就看怎末修改线端，二个星期应该有小成：)然后就可以试着画墙，画门，并熟悉阵列，填充，标注这些命令了
3.等你觉得自己的图画是画出来了，但很难看，但总觉的花的时间又很长，修改又很麻烦的时候。
就可以看精确制图，图层，块，这些稍微复杂一点的东西了。
以及熟悉立面图，剖面图，结构图等等。
4.等这些也搞得差不多了，但还是觉得难看，效率低，就可以去找张二次开发的盘来省事了，如天正，新洲，CAXA等，最好是中文版，省事，而且字体较多.
5.等你把其中的一个二次开发得软件玩熟了。
基本上应付二维图就没问题了，但你所学的还只是基础，至于三维制图，最好找几个CAD的论坛学习.
6.说说看图和标准，其实，个人感觉，CAD最重要的是看图，而不是制图，一张图纸，一个模型，如果你看都看不懂，根本就不好做，做出来也是纰漏百出。
同样的道理，设计图纸的时候要依据各种标准，但看图和标准不是几个月就能精通的，这是细水长流的事儿。
CAD初学制图方法：
1.建立图层，包括图层名称、线宽、颜色、线型，如果没有需要的线型，单击“加载”按钮，可以先加载你所需要的线型，建立图中需要的所有图层。
2.确定表达方案，开始画图，选择要画线型的图层，一般是先画中心线，确定基准，然后依次画完不同线型的图形，必要时用修剪等的按钮来完成图形。
3.剖面线的添加。
首先选择剖面类型，角度，比例，然后选择剖面。
4.尺寸标注，包括基本尺寸及基本公差，形位公差，粗糙度，剖面符号。
5.编写技术要求。
6.添加图框及标题栏，如果是装配图还有标注零部件序号及明细表
