红外光电报警系统
实验8光电报警系统的设计
R1
Rf
2
3 2
CLR D Q
6 C2 5
K1
1K
BT401 红外发光管 K
2CU2B 光敏二极管
R7 3 输入
C1
-5V
CLK Q PR
1K LED
RET
VCC OUTPUT 3 Vo输出 Vo输入 100
4 +5V
7 6 THRES 2
GND 1 驱动脉冲方波
104
接收及报警部分
电路参考值
R1：1KΩ R2：1KΩ R3：120KΩ R4：68KΩ R5：5.6KΩ R6：2.2KΩ R7：1KΩ R8：5.6KΩ C1：0.1μF（104） C2：10 μF D1:1N4007
+
2 R2 R3
－
C1 LF353
－
-5V
R7
4
前1/2LF353 构成主放大器， 将光敏二极管 所产生的电流 信号放大。 后1/2LF353 构成比较放大 器，自主放大 来自6脚的信 号电压。 但此电路报 警不能保持
+
R4
报警系统参考电路
+5V R8 1 2 D CLR Q 6 C2 K1
双D触发器74HC74实现报 警保持和消除电路，一旦 报警，则维持下去，直到 人为消除。
CLR D Q
6 C2 5
K1
+ －
4 -5V
2CU2B 光敏二极管
－
C1 R5 R6 LF353
R7 输入
3
CLK Q PR
1K LED
+
4 +5V
+5V
高电平导通LED
R8 1 2
CLR D Q
红外对射报警器 原理
红外对射报警器原理
红外对射报警器是一种常用于安防系统中的装置，它基于红外射线的原理来实现远程监测和报警功能。
其主要构成部分包括发送器和接收器两部分。
发送器通过红外光源发射一束红外射线，而接收器则装有红外光敏元件，用于接收来自发送器的红外射线。
当发送器和接收器之间的红外射线受到遮挡时，接收器会检测不到红外光信号，从而触发报警系统。
红外对射报警器的工作原理是基于遮挡检测。
当没有人或物体遮挡红外射线时，发送器发出的红外射线会直接照射到接收器上，接收器会将此作为正常状态。
而当有人或物体进入红外射线之间时，红外射线会被遮挡，接收器检测不到红外光信号，将判定为异常状态并触发报警系统。
红外对射报警器具有高灵敏度和可靠性的特点。
它可以通过调节发送器和接收器之间的距离来适应不同的安装环境。
通常情况下，发送器和接收器被分别安装在需要保护的区域的两侧，如门、窗户或走廊等位置。
除了用于室内安防系统外，红外对射报警器还广泛应用于室外环境中，如墙壁、围墙等。
在这些情况下，红外对射报警器可以提供有效的安全防护，及时发现入侵者并触发报警，起到保护人员和财产的作用。
总的来说，红外对射报警器通过红外射线的遮挡检测来实现对
入侵行为的感知和报警。
它是一种简单、可靠的安防设备，在提供有效保护的同时也易于安装和操作。
红外与光电系统手册
红外与光电系统手册全文共四篇示例，供读者参考第一篇示例：红外与光电系统手册红外和光电系统是一种常用的技术，用于检测、识别和监控目标物体。
这种系统利用红外辐射和光电信号来实现各种功能，例如安防监控、物体检测、无人机导航等。
本手册将介绍红外与光电系统的工作原理、应用领域以及常见问题的解决方法，帮助读者更好地了解和应用这种技术。
一、红外系统的工作原理红外系统利用电磁波在空气中传播的特性来实现目标探测和识别。
红外辐射是一种电磁波，具有热量较高的物体会发出更多的红外辐射，而冷物体则发出较少的红外辐射。
通过检测目标物体发出的红外辐射强度和频率，可以判断目标的性质、温度和位置。
光电系统利用光电传感器和光源来进行目标检测和识别。
光源发出光束，光束射中目标，被目标反射或吸收，然后通过光电传感器接收反射光束的信号，进行信号处理和分析，从而实现目标的探测和识别。
红外与光电系统广泛应用于各种领域，包括安防监控、智能家居、医疗健康等。
在安防监控领域，红外系统可以实现夜视、烟雾检测、人体检测等功能；在智能家居领域，光电系统可以实现智能灯光控制、窗帘控制等功能；在医疗健康领域，红外系统可以实现体温检测、心率监测等功能。
四、红外与光电系统的常见问题与解决方法在使用红外与光电系统时，可能会遇到一些常见问题，例如信号干扰、检测距离不足、系统故障等。
对于这些问题，可以采取以下解决方法：1.信号干扰：可以采用屏蔽和滤波技术，减少外部电磁干扰对系统信号的影响；2.检测距离不足：可以调整系统的功率和灵敏度，增加光源的亮度和光电传感器的接收灵敏度，以提高系统的检测距离；3.系统故障：可以通过重启系统、更换部件等方式，解决系统故障问题。
总结第二篇示例：【红外与光电系统手册】一、概述红外与光电系统是一种利用红外线和光电技术进行监视、检测和控制的系统。
它通常由红外传感器、光电探测器、信号处理器和执行器等组成，广泛应用于安防监控、智能家居、工业生产等领域。
红外告警系统方案
机场周界红外线CCTV 告警系统(Perimeter Intrusion Detection System)包括：闭路电视监控(CCTV)系统、防盗报警系统系统。
安装地点：机场周界外围及机场周界总控中心。
闭路电视监控系统主要是对机场周界现场进行监视。
它使管理人员在机场周界总控中心中能观察到机场周界的情况。
在机场周界每隔一定距离安装摄像机，将机场周界的情况以图像方式实时传送到监控中心，值班人员通过电视屏幕墙可以随时了解这些地方的重要情况。
监视系统除了起到正常的监视作用外，在接到防盗报警系统的示警信号后，还可以进行实时录象，录下报警时的现场情况，以供事后重放分析。
防盗报警系统是用报警探测器对机场周界进行布防。
它利用红外线对射来探测非法侵入，并及时向有关人员示警。
防盗报警系统除以上功能外，还有就是一旦有报警，便即时记录入侵时间、地点和人物，同时向监视系统发出信号，联动闭路电视系统，让其摄录下现场情况。
安保系统的设计应根据建造物的使用功能、建设标准及业主的要求，并综合运用电子信息技术、计算机网络技术、安全防范技术等，构成先进、可靠、经济合用的安全防范体系。
为了提高设计水平，保证设计质量，完成设计任务的根本保证。
为此，在设计工作中，拟遵循以下指导原则：1、采用先进、成熟及实用的技术；2、系统应具有集中统一的管理能力，为机场管理人员使用提供方便；3、系统应具有开放性、可扩充性、兼容性和灵便性；4、系统设计和设备选型应标准化、规范化、国际化；5、系统必须具有安全性、可靠性、容错性；6、可扩展性，满足对系统的扩展要求。
7、易维护性。
闭路电视监控系统亦称为 CCTV (close circuit television ) 。
它包括： 前端摄像部份、 传输部份、控制部份和现实与记录部份。
摄像前端装置， 包括各类摄像机、定焦或者变焦变倍镜头、 高清晰摄像一体机，实现摄像 机上下摆布运动及旋转扫描的云台、 保护摄像机与镜头的防护罩、 接收并执行命令的解码器 等。
光电技术实验-光电报警(给出发射部分电路)
光电报警系统设计一、实验目的1、练习自拟简单的光电报警系统设计实验；2、对影响光电探测性能的各种参数进行探讨，以求最大限度地发挥系统的探测能力。
二、实验内容自拟简单的红外光电报警系统。
三、实验仪器1、红外发射二极管 BT401 1只2、光敏二极管 2CU2B 1只3、光电报警系统设计模块 1套4、连接导线 60 根5、直流稳压电源 1个四、实验原理光电报警系统是一种重要的监视系统，目前其种类已经日益增多。
有对飞机、导弹等军事目标入侵进行的报警系统，也有对机场、重要设施或危禁区域防范进行报警的系统。
一般说来，被动报警系统的保密性好，但是设备比较复杂；而主动报警系统可以利用特定的调制编码规律，达到一定的保密效果，设备比较简单。
本实验半自拟一个简单的主动报警系统，由图1所示的四个部分组成。
图1发射系统包括调制电源和红外发射二极管，发射红外调制光。
在发射系统和接收系统之间有红外光束警戒线，当警戒线被阻挡时，接收系统发出指示信号，此信号经放大，驱动报警电路发出报警信号。
下面对各部分电路各举一个简单的例子。
1、发射系统：用NE555定时器构成占空比可调的多谐振荡器作调制电源，BT401作为红外发射管。
NE555内部结构原理如下图（2）所示：若不用5脚时，当2脚外加电压小于31V c （电源电压）时，比较器2翻转，导致RS 触发器翻转，管脚3输出高电平。
同时晶体管Q 截止，使脚7内部开路。
当6脚外加电压高于32V c 时，比较器1翻转，导致RS 触发器翻回，管脚3输出低电平。
同时晶体管Q 导通，使脚7内部近似接地。
若管脚5外加比较电压，则NE555在外加比较电压下工作。
比较器1或比较器2的翻转阈电平由管脚5外加比较电压在电阻R 上的分压决定。
图（3）给出了由NE555构成占空比可调的多谐振荡器的参考电路。
图 2图3电容器C1由电源电压V cc 通过R2、D 充电，A 点电压按指数规律上升，由于二极管D 的作用，电流不经过R1，因此其充电时间常数为R 2C 1。
红外线报警器原理

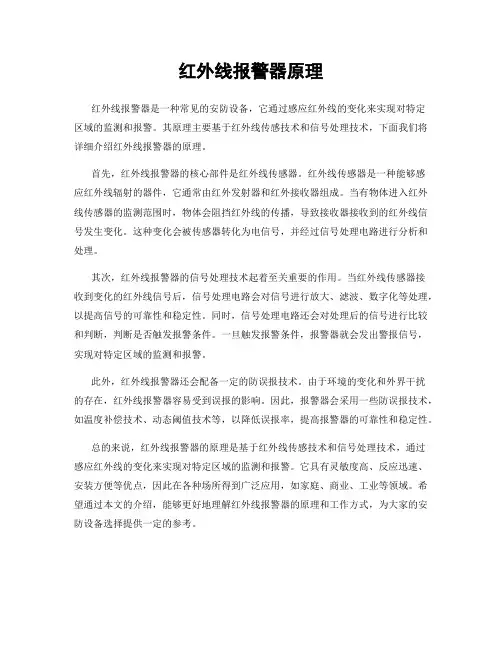

红外线报警器原理
红外线报警器是一种常见的安防设备，它通过感应红外线的变化来实现对特定
区域的监测和报警。
其原理主要基于红外线传感技术和信号处理技术，下面我们将详细介绍红外线报警器的原理。
首先，红外线报警器的核心部件是红外线传感器。
红外线传感器是一种能够感
应红外线辐射的器件，它通常由红外发射器和红外接收器组成。
当有物体进入红外线传感器的监测范围时，物体会阻挡红外线的传播，导致接收器接收到的红外线信号发生变化。
这种变化会被传感器转化为电信号，并经过信号处理电路进行分析和处理。
其次，红外线报警器的信号处理技术起着至关重要的作用。
当红外线传感器接
收到变化的红外线信号后，信号处理电路会对信号进行放大、滤波、数字化等处理，以提高信号的可靠性和稳定性。
同时，信号处理电路还会对处理后的信号进行比较和判断，判断是否触发报警条件。
一旦触发报警条件，报警器就会发出警报信号，实现对特定区域的监测和报警。
此外，红外线报警器还会配备一定的防误报技术。
由于环境的变化和外界干扰
的存在，红外线报警器容易受到误报的影响。
因此，报警器会采用一些防误报技术，如温度补偿技术、动态阈值技术等，以降低误报率，提高报警器的可靠性和稳定性。
总的来说，红外线报警器的原理是基于红外线传感技术和信号处理技术，通过
感应红外线的变化来实现对特定区域的监测和报警。
它具有灵敏度高、反应迅速、安装方便等优点，因此在各种场所得到广泛应用，如家庭、商业、工业等领域。
希望通过本文的介绍，能够更好地理解红外线报警器的原理和工作方式，为大家的安防设备选择提供一定的参考。
红外防盗报警器原理
红外防盗报警器原理
红外防盗报警器常用于保护房屋、商店、办公室等场所的安全，其工作原理是基于红外线的检测。
红外防盗报警器主要包含了红外传感器和报警装置。
红外传感器是整个系统的核心部件，它通过感知红外线的变化来判断是否有人进入被保护区域。
当有人进入时，红外传感器将会检测到人体发出的红外辐射，然后将这个信号传送给报警装置。
红外传感器通常采用的是被动红外传感技术（PIR技术）。
该
技术基于人体发出的红外辐射具有不同的热量特征，传感器可以通过检测这种热量的变化来判断是否有人靠近。
在无人经过时，红外辐射保持稳定，但当有人经过时，人体会带来一个热量的扰动，导致红外辐射的变化。
红外传感器检测到这种变化后，会触发报警。
报警装置是红外防盗报警器的另一个重要组成部分，其作用是在红外传感器检测到入侵行为后发出警报信号。
报警装置可以是声光报警器、电话报警器，甚至是与安防中心相连的报警系统。
根据不同的安全需求，可以选择相应的报警装置。
红外防盗报警器的工作原理基于红外线的检测，通过红外传感器感知到人体的热量变化来判断是否有人进入被保护区域，并在检测到入侵行为后触发报警装置发出警报信号。
这种工作原理使得红外防盗报警器成为一种高效可靠的安防设备。
红外报警系统的研究与应用设计(毕业设计论文样本)
序号（学号）：040640101长春大学光华学院毕业设计（论文）红外报警系统的研究与应用设计姓名李小燕系别信息工程系专业电子信息工程班级G06401指导教师陈戈珩（副教授）2011 年12 月24 日┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊红外报警系统的研究与应用设计[摘要]本设计采用热释电红外—微波双探测技术方法，实现了一种新型光电防盗报警系统，双探测技术是将两种探测技术结合在一起，以“相与”的关系来触发报警。
热释电红外传感器感应到入侵者的红外热辐射(人体体温)，将其转换成超低频信号，经电路放大，输出。
同时由于微波探测器接收到的回波信号的频率(或相位)发生变化，经过电路处理后转变为电信号输出。
两组信号同时到达与门，经判断后，电路将报警信号通过天线发射，可以用接收电路或收音机接收该报警信号。
本设计经实验测试其技术指标为:探测距离不小于10m，微波中心频率fo= 2000 MHz，能经受25～1000MHz范围内的频率干扰，相距3m处可经承受100W干扰信号。
论文研究了热释电红外探测原理与器件、微波探测原理，介绍了活动目标的探测方法，给出了双探测防盗报警器具体设计方案。
并对防盗报警系统性能的实验检测方法及光电防盗报警系统的应用进行了简要的介绍。
在光电防盗报警技术方面进行了有意义的研究与探索。
该系统可广泛应用于社会上的重要单位和要害部门，如军事设施、国家的动力系统、通讯系统、仓库、各类银行等等。
[关键词] 红外探测器辐射场微波多普勒效应┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊Infrared alarm system of research and applicationdesign[Abstract] this paper designed a new photoelectric security alarming system. Double detecting technology integrates the two detecting technology, with the relation of "together" to trigger the alarming system The infrared radiation (human body temperature) of intruders was sensed by the Hydroelectric infrared sensor and then was changed into ultra low frequency signals. The signals were amplified by the circuit and then been output. At the same time, the frequency (or phase) of echo signals which the microwave detector received was changed. The changes transformed into electric signals and then output after the circuit processing. After judging the two groups of signals which reached the logic product gate at the same time, the circuit launched alarm signal through the antenna. The alarm signals canbe received by the accepting circuit or the radio.The results of the photoelectric security alarming system were measured by experiments, they are: probing range is not smaller than 10m, the microwave center frequency is fo=2000 MHz, this system can stand in the range of 25～1000MHz frequency disturbance, and can withstand 100 W interfering signals in the distance of 3m. The system can be widely used in the important departments of society such as military installation, national power system, communication system, warehouses, and in all kinds of banks,etc.[Key words]infrared detector radiation field microwave Doppler effect┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊目录第1章绪论 (1)1.1引言 (1)1.2防盗报警系统的发展状况 (2)1.3论文研究的目的和内容 (3)第2章防盗报警器的原理与设计 (4)2.1热释电红外探测原理与器件 (4)2.1.1热释电效应 (4)2.1.2热释电光敏器件的结构 (5)2.1.3多视场菲涅尔光学镜 (7)2.2微波探测原理及活动目标的探测方法 (9)2.2.1多普勒效应及检测方法 (9)2.2.2连续波辐射相干检测法检测活动目标 (12)2.2.3相干脉冲检测法检测活动目标 (14)2.3 系统组成框图及工作原理 (15)2.4热释电红外探测电路的设计 (16)2.5微波多普勒探测电路的设计 (16)2.6报警发射和接收电路 (17)2.7报警系统的安装 (19)第3章防盗报警系统性能的实验检测 (20)3.1 热释电红外探测器件性能的检测 (20)3.2 微波多普勒探测系统性能的检测 (24)3.3系统综合指标测试 (28)第4章红外防盗报警系统的应用 (29)结论 (33)致谢 (34)参考文献 (35)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第1章绪论1.1引言随着信息技术的普及和发展，尤其是在跨入新千年以后，红外技术得到了迅猛的发展，红外探测技术已渗透到国民经济的各行各业和人们生活的方方面面。
红外线报警器原理
红外线报警器原理
红外线报警器是一种利用红外线技术进行监测和报警的安防设备。
它主要由红外发射器、红外接收器、信号处理电路和报警装置等部分组成。
其工作原理是利用红外线的特性来监测目标物体的活动，并在发现异常时触发报警。
红外线报警器的工作原理可以分为两个部分，红外感应和信号处理。
首先是红外感应部分。
红外感应是利用红外线发射器发射一束红外线，然后由红外接收器接收反射回来的红外线。
当有物体进入红外线的监测范围内时，会影响红外线的传播，导致接收器接收到的红外线信号发生变化。
这种变化会被传输到信号处理电路中进行处理。
其次是信号处理部分。
信号处理电路会对接收到的红外信号进行放大、滤波和比较处理，以确保信号的稳定和可靠。
一旦检测到异常信号，比如有人或动物进入监测范围，信号处理电路会立即触发报警装置，发出警报信号。
红外线报警器的工作原理基于红外线的特性和物体的活动，因此它在安防领域有着广泛的应用。
它可以用于家庭、商业、工业等各种场所的安防监测，起到了非常重要的作用。
总的来说，红外线报警器利用红外感应和信号处理的原理来监测和报警，通过对红外信号的处理和比较，能够及时准确地发现异常情况并触发报警。
它的工作原理简单而有效，适用范围广泛，是一种非常实用的安防设备。
红外对射(周界安防)系统简介
红外对射周界防范报警系统红外对射/周界报警系统概述红外对射周界报警系统是对外围进行周界防范和控制管理的系统。
由于红外周界防护系统位于防护区域的最外围，因此，红外对射周界防范能够最早地发现异常情况,可以在犯罪行为尚未发生的时候，有效的达到制止犯罪的目的，提高了保证安全的整体系数。
红外对射周界防范报警系统由于使用电子装置作为防护手段，因此易于发现并制止犯罪，提高了整体防护的安全性。
周界防范报警系统是提高整个安防系统整体防护能力外围的理想方案的首选产品，它会使整体安全防护能力进一步提高。
红外周界防范的优点和工作方式红外周界防范的优点：1、隐蔽的防卫方式：使入侵者在不知不觉中触警。
2、周界全面设防：无盲区和死角。
3、完备的防卫能力：入侵者无法以快速跳跃、匍伏或其它动作通过隐形红外防卫射束网的防范范围。
4、良好的抗干扰特性：当昆虫或小动物等通过红外防卫射束网时，由于不能完全遮断红外防卫射束所以不会产生误报警。
5、严密的防破坏能力：当红外接收端电源线或信号线被剪断时，报警信号输出电路将自动输出无线报警信号。
6、可全天侯工作。
红外对射探测器抗不良天气环境干扰能力。
红外周界报警的工作方式：红外周界报警是由一个发射端和一个接收端组成的射束网。
发射端发射经过调制的两束或四束红外线，这两条或四束红外线构成了周界直截面的保护区域。
如果有人企图跨越被保护区域，则两条或四束红外线会被遮挡、切断，接收端输出报警信号，触发报警主机报警。
如果有飞禽（如小鸟、鸽子）飞过被保护区域，由于其体积小于被保护区域，仅能遮挡一条红外射线，则发射端认为正常，不向报警主机报警。
红外周界报警防范系统的产品特点：1、抗强光达50，000LUX,内置自动调节强光过滤系统,避免受强光或汽车灯光的影响。
2、独特的光学设计：光电射束可穿透多层玻璃，具有特殊的抗环境能力。
3、全密封防雨、雾、尘、虫等的一体化结构设计，使其能在恶劣的环境中正常工作。
4、接收信号强度多级LED指示灯，使其校准更精密。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主控 单片 机系 统控 制部 分电 路图
7/20
红外线发射 电路设计
主要 红外 功能 线发 负责 射部 红外 分电 线的 路图 发射
红外线接收
电路设计
主要 功能 负责 红外 线的 红外 线接 收部 分电
声光报警器 电路设计
主要 声光 报警 器部 分电 路图
LED显示
部分
主要 功能 显示 哪一 路被 阻挡
16/20
16
5.系统调试
当只有第二路被物体挡住时，报警同时显示2如图5-2
17/20
17
5.系统调试
当只有一路被挡住时，报警同时显示1如图5-2
18/20
18
5.系统调试
正常情况下没有被挡住，不报警显示0如图5-4
19/20
19
系统总电路图
20/20
20
总结
21/20
本人设计的课题是红外光电报警系统，通过对课 题的设计，大大提高了自己各方面的能力，例如对书 本基础知识的掌握程度，对资料的查找方法，自己的 动手能力，使自己用PROTEL99SE软件制作电路图更 加熟练，使自己从中也学到了好多东西，最后几个月 的毕业设计也是对我所学专业知识、技术、技能各方 面的一个总结。由于个人能力有限，因此毕业设计还 存在一些问题，也有很多不完善的地方。此次毕业设 计是我大学四年最难忘的一件事，也是给各位老师的 一个汇报，在以后的路上，我会更加充满信心向更深 处学习。 魏老师在我做论文的整个过程中给予充 分而细致的指导，在此表示感谢，同时感谢我们整个 毕业论文小组以及所有老师对我们的辛苦付出。
13
4. 软件设计
报警器系统的软件设计
系统的软件设计，主要集中在单片机功能流程的设计 上，主要监视是否有人闯入，当系统红外线探测器部 分探测到红外线接收部分没有被中断，那么，系统确 定一起正常，报警控制器不会发出报警信号。当系统 红外线探测器部分探测到红外线接收部分被中断，这 时红外线报警系统确定有人闯入，通过传输系统将信 号送入报警控制器，从而发出报警信号。
全问题十分担忧。
4
1. 绪论
目的与内容
5/20
为了有效保护人们的财产安全不受不法分子所侵
害， 因此，设计一种区别于传统报警器应用范围窄、 安全性能不是很可靠的光电报警器系统。课题针对基 于红外二极管的光电报警系统，进行理论分析，并设 计出包括调制电源电路、红外发射电路、接收系统、 报警电路、LED显示电路等单元电路的整个系统。因 而可以大大提高小区的安全程度，有效保证了居民的
21
最后
22/20
谢谢各位老师给与指导！
22
14/20
14
4.软件设计
报警器的软件部分模块图
系统的主流程部分
系统
的主 程序 流程 图 脉冲 信号 产生 程序 流程 图 中断 服务 程序
15/20
系统的主程序部分
系统 的主 程序
流程
图
15
5.系统调试
现在Keile51环境进行软件调试，再利用编程器将调试好的程序固 AT89S52单片机，并进行调试，当两路都被挡住时报警显示3如图
10/20
10
3.报警器的硬件电路设计
红外线接收电路
11/20
11
3.报警器的硬件电路设计
3.4声光报警电路
12/20
声光报警电路与单片机 P3.7口相连，当单片机的 P3.7口输出 一系列脉冲方波，开始驱动报警电路报警。声光报警部分主要由 NE555、三极管9014、蜂鸣器、发光二极管组成，当报警开始时， 发光二极管闪烁，蜂鸣器发出声响，声光并用，同时报警。
8
3.硬件电路设计
3.2红外发射电路设计
红外发射电路由红外线发射管组成将电信号 转换为光信号，当接通电源就会立即产生连续的 红外线。红外线发射电路如下图
9/20
9
3.报警器的硬件电路设计
3.3红外线接收电路设计
红外接收电路主要由红外线接收管和反相器组成，主要 功能是接收红外发射电路发射的红外线，并将接收到的光信 号（不可见光红外线）转换为电信号（高低电平），经过反 相器取反后再输入单片机P0口。接通电源后，正常情况能接 收到红外线，此时电流通过红外线接收管将高电平加到反相 器 CD4069 的输入端，经过反相器后为低电平输出管脚接到 P1.0、P1.1脚，P1.0、P1.1为低电平。若有人闯入被遮挡，红 外线被中断，红外线接收管因检测不到红外线而截至，反相 器输入端为低电平，反相后输出高电平。这时单片机系统判 断是哪一路的光线被挡，进入中断系统。红外线接收电路如 图所示。
7
LED
显示 电路 图
芯片
的主 要结 构和 功能
功能
二极 管发 光蜂 鸣器 报警
路图
接收
3.硬件电路设计
3.1单片机电路系统
8/20
AT89S52单片机P1口P1.0、P1.1连接红外接收电路，P3.7引脚与声光报 警电路系统相连，输出方波脉冲信号驱动报警。 P2口外接显示电路， 引脚18、19与晶振相连接，用于单片机内部定时计数，以形成1秒周期 方波脉冲信号；引脚9接复位电路。另外系统复位电路也在此部分，设 有人工按钮。复位电路图如下
三峡大学
2014届本科生毕业论文答辩
红外光电报警系统与技术研究
姓 专 名： 业：电子信息科学与技术
指导教师：
1
论文章节
绪论 总体设计方案 硬件电路设计
软件设计
2/20
硬件电路设计
总结
2
论文主要工作
第2章 第3章 第 4章 第5章
3/20
针对课题的要 求,初步确定 可行性的设计 方案。
明确红外线防 盗报警器的组 成部分（例如 电源电路、声 光报警电路、 红外线发射和 接受电路等） ，并分别完成 各部分的电路 设计。
人身财产安全。
5
2. 总体设计方案
6/20
以单片机AT89S52系列为核心，采用红外线发射管和红外线接收 管为发射和接收装臵，由反相器芯片反相间接控制CPU工作。在 CPU程序运行以后控制输出口电平使得蜂鸣器与发光二极管组成 的声光报警电路以及LED显示相应阻挡位臵。
6
3. 硬件电路设计框架图 硬件电路部分模块图
完成对红外 线防盗报警 器系统的软 件设计和程 序的编写， 并加以及调 试，发现其 中问题，及 时加以解决。
对整个系统 进行仿真调 试，并且对 实际应用中 可能出现的 问题的简单 解决办法。
3
1. 绪开放的深入发展，电子电器的飞 速发展，人民的生活水平有了很大提高。同时，人们也 拥有了更多的物质财富，例如各种高档家电产品和贵重 物品为许多家庭所拥有。然而一些不法分子也是越来越 多。这点就是看到了大部分人防盗意识还不够强.造成偷 盗现象屡见不鲜。因此，越来越多的居民家庭对财产安
12
3.报警器的硬件电路设计
3.5LED显示电路
13/20
LED显示器是由发光二极管显示字段组成的显示器件。在单片机 系统中通常使用的是七段LED显示器，这种显示器有共阴极和共阳极两 种，如图 3-4所示。共阴极 LED显示器的发光二极管的阴极接地，如图 3-7（a）所示，当发光二极管的阳极为高电平时，发光二极管点亮；共 阳极LED显示器的阳极接+5V电源
