电力电子技术模拟试题三
电力电子技术模拟试卷四
（考试时间 150分钟）
一、填空题（每小题1分，共14分）
1． 1． 三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差__________。
2． 2． 功率集成电路PIC 分为二大类，一类是高压集成电路，另一类是________________。
3． 3． 电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm 等于________________，设U 2为相电压有效值。
4． 4． 同一晶闸管，维持电流I H 与擎住电流I L 的数值大小上有I L _____________I H 。
5． 5． 对于三相半波可控整流电路，换相重叠角的影响，将使输出电压平均值________________。
6． 6． 晶闸管串联时，给每只管子并联相同阻值的电阻R 是__________________措施。
7． 7． 三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有_______________二种方式。
8． 8． 晶闸管断态不重复电压U DSN 与转折电压U BO 数值大小上应为，U DSM ____________U BO 。
9． 9． 抑制过电压的方法之一是用______________吸收可能产生过电压的能量，并用电阻将其消耗。
10．为了利于功率晶体管的关断，驱动电流后沿应是____________________。
11．改变SPWM 逆变器中的调制比，可以改变_______________的幅值。
12．180°导电型电压源式三相桥式逆变电路，其换相是在___________的上、下二个开关元件之间进行。
13．恒流驱动电路中抗饱和电路的主要作用是_______________。
14．功率晶体管缓冲保护电路中的二极管要求采用__________________型二极管，以便与功率晶体管的开关时间相配合。
二、单项选择题(每小题1分，共16分)在每小题烈出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
15．功率晶体管GTR 从高电压小电流向低电压大电流跃变的现象称为（ ） ①一次击穿 ②二次击穿 ③临界饱和 ④反向截止
16．逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成( ) ①大功率三极管 ②逆阻型晶闸管 ③双向晶闸管 ④可关断晶闸管
17．在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（ ） ①干扰信号 ②触发电压信号 ③触发电流信号 ④干扰信号和触发信号
18．当晶闸管随反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在（ ） ①导通状态 ②关断状态 ③饱和状态 ④不定
19．单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（ ） ①90° ②120° ③150° ④180°
20．单相全控桥大电感负载电路中，晶闸管可能随的电大正向电压为（ ） ①2U 22 ②2U 2 ③2U 22 ④2U 6
21．单相全控桥电阻性负载电路中，晶闸管可能随的电大正向电压为（ ） ①2U 2 ②2U 22 ③2U 22 ④2U 6
22．单相全控桥式整流大电感负载电路中，控制角α的移相范围是（ ）
①0°~90° ②0°~180° ③90°~180° ④180°~360°
23．单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ＝（ ）
①①π-α②π+α③π-δ-α④π+δ-α
24.对于三相半波可控整流电路，换相重叠角与哪几个参数有关（）
①①α、负载电流I d以及变压器漏抗X c②α以及负载电流I d
③α和U2④α、U2以及变压器漏抗X c
25．三相半波可控整流电路的自然换相点是（）
①①交流相电压的过零点
②本相相电压与相邻电压正半周的交点处
②②比三相不控整流电路的自然换相点超前30°
③③比三相不控整流电路的自然换相点滞后60°
26．可在第一和第四象限工作的变流电路是（）
①①三相半波可控变流电路
②单相半控桥
③接有续流二极管的三相半控桥
④④接有续流二极管的单相半波可控变流电路
27．快速熔断器可以用于过电流保护的电力电子器件是（）
①①功率晶体管②IGBT ③功率MOSFET ④晶闸管28．若增大SPWM逆变器的输出电压基波频率，可采用控制方法是（）
①①增大三角波幅度②增大三角波频率
②②③增大正弦调制波频率④增大正弦调制波幅度
29．采用多重化电压源型逆变器的目的，主要是为（）
①①减小输出幅值②增大输出幅值
②②③减小输出谐波④减小输出功率
30．电流源型逆器中间直流环节贮能元件是（）0
①①电容②电感③蓄电池④电动机三、简答题（每小题5分，共30分）
31．直流电动机负载单相全控桥整流电路中，串接平波电抗器的意义是什么？平波电抗器电感量的选择原则是什么?
32．将下列表格中空缺的部分按要求填好，变压器二次相电压为U2，对于电感负载满足大电感负载的条件。
33．如图为三相全控桥同步相控触发系统框图，试回答：
（1）（1）该触发系统采用哪种控制方式？
（2）（2）图中的1A、1B、1C、F、E以及1D~6D的电路名称是什么？
34．如图为单相桥式SPWM逆变器的主电路。
试说明单极性控制方式在调制波u r的负半周的控制方法和工作过程。
35．何谓斩波电路的直流调压和直流调功原理？分别写出降压和升压斩波电路直流输出电压U0电源电压U d的关系式。
36．脉宽可调的斩波电路如图，说明电路中V12及L1、C、V22各有什么作用？V11承受反压的时间由哪些参数决定。
四、四、分析计算（每小题10分，共40分）
37．单相桥式半控整流电路，由220V经变压器供电，负载为大电感，并接有续流二极管，
要求输出整流电压20~80V连续可调，最大负载电流为20A，最小控制角
ο
30
min
=
α
试回答：
(1) 画出u d、i v11波形（α＝30°时）
（2）（2）电流有效值
（3）（3）计算整流二极管的电流平均值
38．有一个三相全控桥整流电路如图所示。
已知电感负载L＝0.2H、α＝75°、R＝1Ω、变压器二次相电压U2＝100V。
试画出u d的波形，计算负载的平均整流电压U d和负载电流平均值I d，计算变压器二次电流的有效值I2。
39．单相全控桥式变流电路如图所示，工作于有源逆变状态。
β＝60°，U2＝220V，E d＝－150V，R＝1Ω，L足够大，可使负载电流连续试按要求完成下列各项：
（1）（1）画出输出电压U d的波形；
（2）（2）画出晶闸管V12的电流波形i v12；
（3）（3）计算晶闸管V12电流的有效值I v12。
40．三相全控桥式有源逆变电路如图所示，变压器二次相电压的有效值U2＝220V，回路总电阻R＝0.5，平波电抗器L足够大，可使负载电流连续，若E d＝－280V，要求电机在制动过程中的负载电流I d＝45.2A，试回答下列各题：
（1）（1）求出此时的逆变控制角；
（2）（2）计算变压器二次的总容量S2。
电力电子技术及应用模拟试题(含参考答案)
电力电子技术及应用模拟试题（含参考答案）一、单选题（共40题，每题1分，共40分）1、三相交流调压电路可由三个互差(____)的单相交流调压电路组成。
A、120°B、60°C、90°D、30°正确答案：A2、对三相桥式全控变流电路实施触发时，如采用单宽脉冲触发，单宽脉冲的宽度一般取（）度较合适。
A、90B、100C、60D、10正确答案：A3、晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM ( ) Ubo。
A、大于1B、等于1C、小于1D、不确定正确答案：A4、单结晶体管产生的触发脉冲主要用于驱动（）功率的晶闸管。
A、超大B、小C、大D、中正确答案：B5、IGBT开关速度（）电力MOSFET 。
A、大于1B、等于1C、小于1D、不确定正确答案：C6、三相桥式全控整流电路要保证两只晶闸管同时导通，触发脉冲一般可采用(____)。
A、单宽脉冲、双窄脉冲B、移相脉冲、双窄脉冲C、脉冲列、双窄脉冲D、单宽脉冲、脉冲列正确答案：A7、带电感性负载的单相桥式全控整流电路中，续流二极管VDR的作用是以下哪些？①去掉输出电压的负值②扩大移相范围③变换电压④隔离一、二次侧。
(____)。
A、①②B、③④C、①②③④D、②③④正确答案：A8、调光灯电路中，单结晶体管和(____)是决定灯泡能否调节亮度的关键。
A、电抗B、电阻C、电压D、电容正确答案：D9、当负载的感抗wLd和电阻Rd的大小相比不可忽略时称之为(____)。
A、电阻性负载B、电感性负载C、电容性负载D、反电动势负载正确答案：B10、型号为KK200－9的额定电流是（）。
A、9AB、90AC、200AD、900A正确答案：C11、单相可控整流电路最基本的是(____)。
A、单相半波可控整流电路B、单相桥式半控整流电路C、单相桥式全控整流电路D、单相全波可控整流电路正确答案：A12、交流调压电路是将一定频率和电压的交流电转换为(____)的交流电。
电力电子技术考试模拟题(附答案)
电力电子技术考试模拟题（附答案）一、判断题（共100题，每题1分，共100分）1.两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。
（）A、正确B、错误正确答案：A2.三相桥式全控整流电路，要使电路工作正常，必须任何时刻要有2只晶闸管同时导通，一个是共阳极的，另一个是共阴极的元件，且要求不是同一桥臂上的两个元件。
（）A、正确B、错误正确答案：A3.斩波电路中斩波开关不能用晶闸管来实现。
（×）A、正确B、错误正确答案：B4.晶闸管的额定电流一般比实际工作电流的最大值大 1.5～2倍。
（）A、正确B、错误正确答案：A5.电力电子技术就是使用电力电子器件对电能进行变换和控制的技术。
（）A、正确B、错误正确答案：A6.单相半波可控整流电路带电阻负载时输出电压平均值的最大值为U2。
（）A、正确B、错误正确答案：B7.无源逆变指的是把直流电能转变成交流电能回送给电网。
（）A、正确B、错误正确答案：B8.给晶闸管加上正向阳极电压它就会导通。
A、正确B、错误正确答案：B9.有源逆变器是将直流电能转换为交流电能馈送回电网的逆变电路。
（）A、正确B、错误正确答案：A10.单结晶体管触发电路结构简单、抗干扰能力强和运行可靠。
（）A、正确B、错误正确答案：A11.为防止过电流，只须在晶闸管电路中接入快速熔断器即可。
（）A、正确B、错误正确答案：B12.三相桥式半控整流电路，带大电感性负载，有续流二极管时，当电路出故障时会发生失控现象。
（）A、正确B、错误正确答案：B13.单相半波可控整流电路的优点是线路简单、设备投资少及调试方便。
（）A、正确B、错误正确答案：A14.双向晶闸管额定电流的定义，与普通晶闸管的定义相同。
（）A、正确B、错误正确答案：B15.晶闸管的门极电流既能控制其导通，也能控制其关断。
（）A、正确B、错误正确答案：B16.β反映基极电流对集电极电流的控制力。
电力电子技术模拟试题(附答案)
电力电子技术模拟试题（附答案）一、判断题（共100题，每题1分，共100分）1.无源逆变指的是把直流电能转换成交流电能送给交流电网。
（）A、正确B、错误正确答案：B2.平板式晶闸管的缺点是安装不方便。
（）A、正确B、错误正确答案：A3.有源逆变电路是把直流电能变换成50Hz交流电能送回交流电网。
（）A、正确B、错误正确答案：A4.为防止过电流，只须在晶闸管电路中接入快速熔断器即可。
（）A、正确B、错误正确答案：B5.GTO开通时间是指延迟时间和上升时间之和。
（）A、正确B、错误正确答案：A6.给晶闸管加上正向阳极电压它就会导通。
A、正确B、错误正确答案：B7.降压斩波电路运行情况只有一种：电感电流连续模式。
（）A、正确B、错误正确答案：B8.晶闸管的额定电流一般比实际工作电流的最大值大 1.5～2倍。
（）A、正确B、错误正确答案：A9.无源逆变指的是不需要逆变电源的逆变电路。
（）A、正确B、错误正确答案：B10.GTO制成逆导型，能够承受反向电压。
（）A、正确B、错误正确答案：B11.降压斩波电路斩波开关关断时，电感充电。
（）A、正确B、错误正确答案：B12.三相全控桥整流电路中，输出电压的脉动频率为150Hz。
（）A、正确B、错误正确答案：B13.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。
（）A、正确正确答案：B14.斩波电路具有效率高、体积小、重量轻、成本低等优点。
（）A、正确B、错误正确答案：A15.电压型逆变器其中间直流环节以电容贮能。
（）A、正确B、错误正确答案：A16.整流电路按电路结构不同分为零式电路和桥式电路。
（）A、正确B、错误正确答案：A17.降压斩波电路中二极管作用是续流。
（）A、正确B、错误正确答案：A18.直流变换电路输出的电压都小于输入电压。
（）A、正确B、错误正确答案：B19.直流变换电路多用于牵引调速。
（）A、正确B、错误正确答案：A20.无源逆变电路是把直流电能逆变成交流电能送给交流电网。
电力电子技术1-3章模拟题
电⼒电⼦技术1-3章模拟题电⼒电⼦技术1-3章知识主线1、电⼒电⼦技术就是使⽤电⼒电⼦器件对电能进⾏变换和控制的技术2、电⼒电⼦器件的制造技术是电⼒电⼦技术的基础。
3、变流技术则是电⼒电⼦技术的核⼼4、电⼒变换分为整流、逆变、直流变直流、交流变交流四种电路5、开关器件的三种类型不可控型、半控型、全控型。
其中、第⼀种的代表型器件是电⼒⼆极管（Power Diode）、第⼆种的代表型器件是晶闸管（Thyristor）、第三种的代表型器件是IGBT和Power MOSFET。
6、在通常情况下，电⼒电⼦器件功率损耗主要有_通态损耗、断态损耗、开关损耗_，通态损耗是电⼒电⼦器件功率损耗的主要成因。
⽽当器件开关频率较⾼时，功率损耗主要为开关损耗。
7、⼆极管的基本原理——PN结的单向导电性8、在如下器件：电⼒⼆极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电⼒晶体管（GTR）、电⼒场效应管（电⼒MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于不可控器件的是_电⼒⼆极管，属于半控型器件的是_晶闸管，属于全控型器件的是MOSFET, IGBT；属于单极型电⼒电⼦器件的有电⼒MOSFET ，，属于电流驱动的是。
9、⼈们利⽤PN结的反向特性研制成了稳压⼆极管。
10、1956年美国贝尔实验室（Bell Laboratories）发明了晶闸管，1957年美国通⽤电⽓公司（General Electric）开发出了世界上第⼀只晶闸管产品，并于1958年使其商业化。
其承受的电压和电流容量仍然是⽬前电⼒电⼦器件中最⾼，⽽且⼯作可靠，因此在⼤容量的应⽤场合仍然具有⽐较重要的地位。
11、晶闸管有阳极A、阴极K和门极（控制端）G三个联接端。
内部是PNPN四层半导体结构。
12、晶闸管导通的⼯作原理可以⽤双晶体管(三极管)模型来解释，则晶闸管可以看作由PNP和NPN型构成的V1、V2的组合。
如果外电路向门极G注⼊电流I G(驱动电流)，则I G注⼊晶体管V2的基极，即产⽣集电极电流I C2，它构成晶体管V1的基极电流，放⼤成集电极电流I C1，⼜进⼀步增⼤V2的基极电流，如此形成强烈的正反馈，最后V1和V2进⼊完全饱和状态，即晶闸管导通。

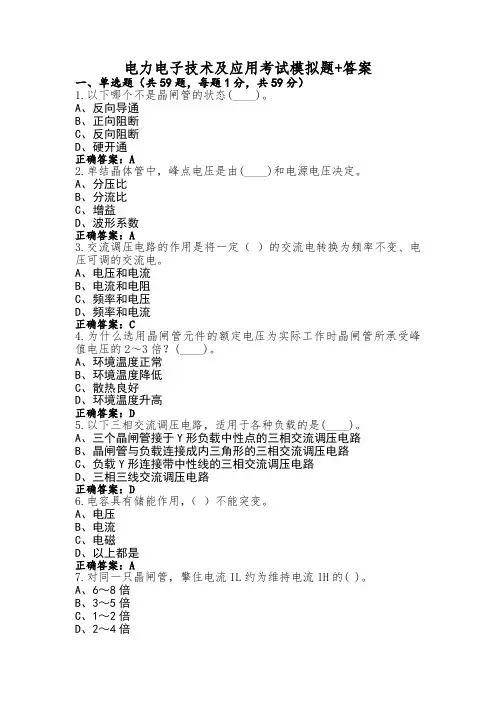

电力电子技术及应用考试模拟题+答案
电力电子技术及应用考试模拟题+答案一、单选题（共59题，每题1分，共59分）1.以下哪个不是晶闸管的状态(____)。
A、反向导通B、正向阻断C、反向阻断D、硬开通正确答案：A2.单结晶体管中，峰点电压是由(____)和电源电压决定。
A、分压比B、分流比C、增益D、波形系数正确答案：A3.交流调压电路的作用是将一定（）的交流电转换为频率不变、电压可调的交流电。
A、电压和电流B、电流和电阻C、频率和电压D、频率和电流正确答案：C4.为什么选用晶闸管元件的额定电压为实际工作时晶闸管所承受峰值电压的2～3倍？(____)。
A、环境温度正常B、环境温度降低C、散热良好D、环境温度升高正确答案：D5.以下三相交流调压电路，适用于各种负载的是(____)。
A、三个晶闸管接于Y形负载中性点的三相交流调压电路B、晶闸管与负载连接成内三角形的三相交流调压电路C、负载Y形连接带中性线的三相交流调压电路D、三相三线交流调压电路正确答案：D6.电容具有储能作用，（）不能突变。
A、电压B、电流C、电磁D、以上都是正确答案：A7.对同一只晶闸管，擎住电流IL约为维持电流IH的( )。
A、6～8倍B、3～5倍C、1～2倍D、2～4倍正确答案：D8.带电阻性负载的三相半波可控整流电路中，当控制角α＞(____)时，输出电压、电流波形为断续。
A、30°B、90°C、60°D、120°正确答案：A9.KK200－9的元件表示（）。
A、快速晶闸管B、MOSFETC、IGBTD、逆导晶闸管正确答案：A10.KC04移相集成触发器具有（）个引脚的双列直插式集成元件。
A、2B、4C、8D、16正确答案：D11.电力变换的种类有（）。
A、整流B、逆变C、直流斩波D、以上都是正确答案：D12.在分析整流电路工作时，认为晶闸管（开关器件）为（）。
A、半导体器件B、理想器件C、可控硅器件D、放大器件正确答案：B13.三相桥式全控整流电路任何时候都有两只晶闸管导通，才可以形成负荷的供电回路，一般可采哪种触发方式（）。
电力电子技术模拟试题三
二、单项选择题（每小题1分，共16分）在每小题烈出的四个选项中只有一个选项是符合题 目要求的，请将正确选项前的字母填在题后的括号内。
功率晶体管GTR 从高电压小电流向低电压大电流跃变的现象称为①一次击穿 ②二次击穿 ③临界饱和 逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成①大功率三极管 ②逆阻型晶闸管 ③双向晶闸管 在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（ ）①干扰信号 ②触发电压信号 ③触发电流信号 ④干扰信号和触发信号当晶闸管随反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在（①导通状态 ②关断状态 ③饱和状态 单相半波可控整流电阻性负载电路中，控制角a 的最大移相范围是（ ① 90°② 120°③ 150 °单相全控桥大电感负载电路中，晶闸管可能随的电大正向电压为（① T U2② 2U 2③ 2.2U 2单相全控桥电阻性负载电路中，晶闸管可能随的电大正向电压为（厂 L① 2U 2 ②2 2U 2③ 2 U2 单相全控桥式整流大电感负载电路中，控制角a 的移相范围是（ ①0° ~90°②0° ~180°③90° ~180°单相全控桥反电动势负载电路中，当控制角a 大于不导电角3时，15. 16. 17. 18. 19. 20. 21. 22. 23. ）④反向截止（） ④可关断晶闸管P. H /④不定）④ 180°） ④6U 2)④6U 2）④ 180° ~360° 晶闸管的导通角9=电力电子技术模拟试卷四（考试时间 150分钟）、填空题（每小题 1分，共14分）1. 1 . 三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差。
2. 2 . 功率集成电路PIC 分为二大类，一类是高压集成电路，另。
一类是 3. 3.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm 等于，设U 2为相电压有效值。
电力电子技术模拟习题与参考答案
电力电子技术模拟习题与参考答案一、判断题（共100题，每题1分，共100分）1.对三相桥式全控整流电路的晶闸管进行触发时，只有采用双窄脉冲触发，电路才能正常工作。
（）A、正确B、错误正确答案：B2.β反映基极电流对集电极电流的控制力。
（）A、正确B、错误正确答案：A3.在三相桥式全控整流电路中，采用双窄脉冲触发晶闸管元件时，电源相序还要满足触发电路相序要求时才能正常工作。
（）A、正确B、错误正确答案：A4.GTO关断时间是指存储时间下降时间和尾部时间之和。
（）A、正确B、错误正确答案：B5.给晶闸管加上正向阳极电压它就会导通。
（）A、正确B、错误正确答案：B6.无源逆变电路是把直流电能逆变成交流电能送给交流电网。
（）A、正确B、错误正确答案：B7.单相半波可控整流电路电阻负载上电压与电流的波形形状相同。
（）A、正确B、错误正确答案：A8.单相半波可控整流电路的优点是线路简单、设备投资少及调试方便。
（）A、正确B、错误正确答案：A9.平板式晶闸管的缺点是安装不方便。
（）A、正确B、错误正确答案：A10.逆变角太大会造成逆变失败。
（）A、正确B、错误正确答案：B11.无源逆变电路，是把直流电能逆变成交流电能，送给电网（）A、正确B、错误正确答案：B12.在DC/DC变换电路中，可以采用电网换流方法。
（）A、正确B、错误正确答案：B13.为减少自身损耗，提高效率，电力电子器件一般都工作在开关状态。
（）A、正确B、错误正确答案：A14.触发脉冲具有一定的脉宽，前沿要陡。
（）A、正确B、错误正确答案：A15.GTO的缺点是电流关断增益很小。
（）A、正确B、错误正确答案：A16.单相全波整流电路需要配备中心带抽头的整流变压器。
（）A、正确B、错误正确答案：A17.并联谐振逆变器必须是略呈电容性电路。
（）A、正确B、错误正确答案：A18.无源逆变指的是不需要逆变电源的逆变电路。
（）A、正确B、错误正确答案：B19.晶闸管的门极电流既能控制其导通，也能控制其关断。
电力电子技术模拟试题及答案3套
XX学院 20XX年秋季学期电力电子技术模拟试题3（开卷，时间：120分钟）（所有答案必须写在答题纸上）一、填空题（20分，每题1分）1.直流斩波电路完成的是直流到的变换。
2.直流斩波电路中最基本的两种电路是电路和电路。
3.斩波电路有三种控制方式：、和。
其中最常用的控制方式是：。
4.脉冲宽度调制的方法是：不变，时间变化，即通过导通占空比的改变来改变变压比，控制输出电压。
5.脉冲频率调制的方法是: 时间不变，变化，导通比也能发生变化，从而达到改变输出电压的目的。
该方法的缺点是：的变化范围有限。
输出电压、输出电流中的不固定，不利于滤波器的设计。
6.降压斩波电路中通常串接较大电感，其目的是使负载电流。
7.升压斩波电路使电压升高的原因：电感L ，电容C 。
8.升压斩波电路的典型应用有和等。
9.升降压斩波电路和Cuk斩波电路呈现升压状态的条件是开关器件的导通占空比为；呈现降压状态的条件是开关器件的导通占空比为。
二、简答题（20分，每题2分）1. 复合斩波电路中的电流可逆斩波电路和桥式斩波电路在拖动直流电动机时，均能实现负载电流可逆的要求，那么二者有什么区别？2. 多相多重斩波电路有何优点？3. T型可逆斩波电路与H型可逆斩波电路相比各有何优缺点？4.桥式可逆斩波电路的两种控制方式，即双极式和单极式，各有何优缺点？5.什么是电压型逆变电路？什么是电流型逆变电路？二者各有什么特点。
6.在三相桥式全控整流电路中，电阻负载，如果有一个晶闸管不能导通，此时的整流电压波形如何？如果有一个晶闸管被击穿而短路，其它晶闸管受什么影响？7.整流电路多重化的主要目的是什么？8.变压器漏感对整流电路有何影响？9.交交变频电路的主要特点和不足是什么？其主要用途是什么？10.单相交交变频电路和直流电动机传动用的反并联可控整流电路有什么不同？三、画图题（10分）11.画出RCD型缓冲电路的结构，并说明有、无缓冲电路时，器件关断时各应按照那条负载线转移，标出转移的方向，并说明理由。
电力电子技术试题20套及答案【精选文档】
考试试卷（ 1 )卷一、填空题(本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。
2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。
当器件的工作频率较高时,_________损耗会成为主要的损耗。
3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制.在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制.4、面积等效原理指的是,___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR、GTO、IGBT与MOSFET中,开关速度最快的是__MOSFET_，单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___。
6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时,晶闸管可能承受的最大反向电压为电源线电压的峰值,即，其承受的最大正向电压为.7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载,则称为逆变。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2，VD2表示)。
(1）0～t1时间段内，电流的通路为___VD1_____；(2) t1～t2时间段内，电流的通路为___V1____;(3）t2～t3时间段内，电流的通路为__VD2_____；(4) t3～t4时间段内,电流的通路为__V2_____;（5) t4~t5时间段内，电流的通路为___VD1____；二、选择题(本题共10小题，前4题每题2分，其余每题1分，共14分)1、单相桥式PWM逆变电路如下图，单极性调制工作时,在电压的正半周是（B ）A、V1与V4导通,V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断,V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是( C )A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通.A、1个B、2个C、3个D、4个4、对于单相交交变频电路如下图，在t1~t2时间段内，P组晶闸管变流装置与N组晶闸管变流装置的工作状态是（）A、P组阻断,N组整流B、P组阻断,N组逆变C、N组阻断，P组整流D、N组阻断,P组逆变5、电阻性负载三相半波可控整流电路中，控制角的范围是（ D )A、30°～150B、0°～120°C、15°～125°D、0°～150°6、桓流驱动电路中加速电容C的作用是（ A ）A、加快功率晶体管的开通B、延缓功率晶体管的关断C、加深功率晶体管的饱和深度D、保护器件7、直流斩波电路是一种( C ）变换电路.A、AC/ACB、DC/ACC、DC/DCD、AC/DC8、为限制功率晶体管的饱和深度，减少存储时间,桓流驱动电路经常采用( B ）A、du/dt抑制电路B、抗饱和电路C、di/dt抑制电路D、吸收电路9、已经导通的晶闸管的可被关断的条件是流过晶闸管的电流( A ）A、减小至维持电流以下B、减小至擎住电流以下C、减小至门极触发电流以下D、减小至5A以下10、IGBT是一个复合型的器件，它是( B ）A、GTR驱动的MOSFETB、MOSFET驱动的GTRC、MOSFET驱动的晶闸管D、MOSFET驱动的GTO三、简答题(共3小题，22分)1、简述晶闸管导通的条件与关断条件。
电力电子技术测试题与答案
电力电子技术测试题与答案一、单选题（共25题，每题1分，共25分）1.电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂()。
A、共四只B、各一只C、各二只D、共三只正确答案：B2.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
A、30度B、120度，C、0度D、60度正确答案：A3.具有自关断能力的电力半导体器件称为（）A、全控型器件B、半控型器件C、触发型器件D、不控型器件正确答案：A4.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、180°B、90°C、120°D、150°正确答案：A5.可在第一和第四象限工作的变流电路是（）A、接有续流二极管的单相半波可控变流电路B、单相半控桥C、三相半波可控变流电路D、接有续流二极管的三相半控桥正确答案：C6.三相全波可控整流电路电阻性负载中，控制角的最大移相范围是（）。
A、180°B、150°C、90°D、120°正确答案：D7.降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（）A、3msB、4msC、1msD、2ms正确答案：A8.三相桥式全控整流电路，电阻性负载时的移相范围为（）度。
A、0～120B、0～180C、0～90D、0～150正确答案：A9.在晶闸管应用电路中，为了防止误触发，应使干扰信号的幅值限制在（）A、安全工作区B、不触发区C、可靠触发区D、不可靠触发区正确答案：B10.采用多重化电压源型逆变器的目的，主要是为()。
A、减小输出谐波B、增大输出幅值C、减小输出功率D、减小输出幅值正确答案：A11.对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）。
A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的正确答案：C12.将直流电能转换为交流电能供给负载的变流器是()A、有源逆变器B、A/D变换器C、D/A变换器D、无源逆变器正确答案：D13.晶闸管的伏安特性是指()A、阳极电压与门极电流的关系B、门极电压与门极电流的关系C、阳极电压与阳极电流的关系D、门极电压与阳极电流的关系正确答案：C14.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。
