【CN305323247S】钓鱼伞手杖按钮式下杆【专利】

合集下载

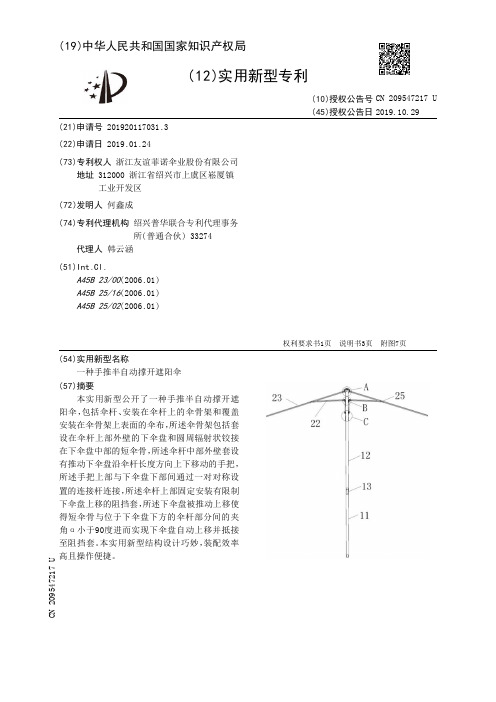

【CN209547217U】一种手推半自动撑开遮阳伞【专利】

2 .如权利要求1所述一种手推半自动撑开遮阳伞，其特征在于：所述伞杆(1)包括通过节套(13)上下连接的上伞杆(12)和下伞杆(11) ，所述阻挡套(7)、下伞盘(21)和手把(5)自上而下设置在上伞杆(12)上。
3 .如权利要求2所述一种手推半自动撑开遮阳伞，其特征在于：所述上伞杆(12)顶部螺接有伞帽(4)。
背景技术 [0002] 遮阳伞也叫太阳伞，是一种既可用于遮防太阳光直接照射又可遮挡雨水的伞。现有技术中，如图7所示，纯手动撑开的遮阳伞包括配合连接的伞杆1 ′、下伞盘21 ′、短伞骨22 ′ 和长伞骨23 ′，伞杆1 ′上安装有阻挡下伞盘21 ′下移的限位件8 ′，在使用时需要按压限位件 8 ′才能顺利撑开遮阳伞，操作不够便捷；之后技术人员又开发出一种全自动遮阳伞，但该种全自动遮阳存在结构复杂、生产成本高的缺陷。因此设计一种操作便捷且成本较低的遮阳伞显得尤为必要。
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920117031 .3
(22)申请日 2019 .01 .24
(73)专利权人浙江友谊菲诺伞业股份有限公司地址 312000 浙江省绍兴市上虞区崧厦镇工业开发区
(72)发明人何鑫成
(74)专利代理机构绍兴普华联合专利代理事务所(普通合伙) 33274
实用新型内容 [0003] 本实用新型的目的在于克服上述现有技术的不足，提供一种手推半自动撑开遮阳伞，当下伞盘被推动上移至短伞骨与位于下伞盘下方的伞杆部分间的夹角α小于90度时便会自动上移固定，结构设计简单巧妙，装配效率高且操作便捷。 [0004] 为了实现上述目的，本实用新型采用如下技术方案： [0005] 一种手推半自动撑开遮阳伞，包括伞杆、安装在伞杆上的伞骨架和覆盖安装在伞骨架上表面的伞布，所述伞骨架包括套设在伞杆上部外壁的下伞盘和圆周辐射状铰接在下伞盘中部的短伞骨，所述伞杆中部外壁套设有推动下伞盘沿伞杆长度方向上下移动的手把，所述手把上部与下伞盘下部间通过一对对称设置的连接杆连接，所述伞杆上部固定安装有限制下伞盘上移的阻挡套，所述下伞盘被推动上移使得短伞骨与位于下伞盘下方的伞杆部分间的夹角α小于90度进而实现下伞盘自动上移并抵接至阻挡套。 [0006] 所述伞杆包括通过节套上下连接的上伞杆和下伞杆，所述阻挡套、下伞盘和手把自上而下设置在上伞杆上。 [0007] 所述上伞杆顶部螺接有伞帽。 [0008] 所述伞骨架还包括安装在上伞杆顶部的上伞盘和圆周辐射状铰接在上伞盘中部的长伞骨，所述短伞骨一端铰接在下伞盘中部，所述短伞骨另一端通过连接件铰接至长伞骨。 [0009] 所述连接杆的上端与下伞盘下部螺接，所述连接杆的下端与手把上部螺接。 [0010] 本实用新型的有益效果是：通过伞杆、下伞盘、短伞骨和长伞骨间位置结构的巧妙设计，被推动上移至短伞骨与位于下伞盘下方的伞杆部分间的夹角α小于90度时便会自动上移固定，从而实现整个遮阳伞的撑开，结构简单，操作便捷，使用成本低，实用性强。

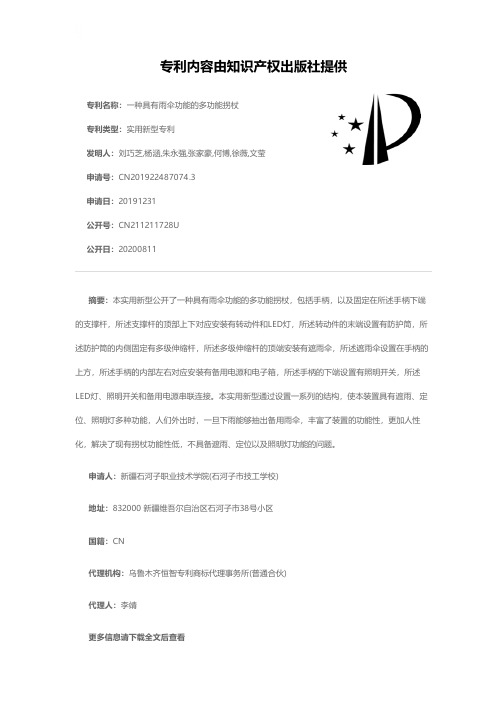

一种具有雨伞功能的多功能拐杖[实用新型专利]

专利名称：一种具有雨伞功能的多功能拐杖
专利类型：实用新型专利
发明人：刘巧芝,杨涵,朱永强,张家豪,何博,徐薇,文莹申请号：CN201922487074.3
申请日：20191231
公开号：CN211211728U
公开日：
20200811
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有雨伞功能的多功能拐杖，包括手柄，以及固定在所述手柄下端的支撑杆，所述支撑杆的顶部上下对应安装有转动件和LED灯，所述转动件的末端设置有防护筒，所述防护筒的内侧固定有多级伸缩杆，所述多级伸缩杆的顶端安装有遮雨伞，所述遮雨伞设置在手柄的上方，所述手柄的内部左右对应安装有备用电源和电子箱，所述手柄的下端设置有照明开关，所述LED灯、照明开关和备用电源串联连接。

本实用新型通过设置一系列的结构，使本装置具有遮雨、定位、照明灯多种功能，人们外出时，一旦下雨能够抽出备用雨伞，丰富了装置的功能性，更加人性化，解决了现有拐杖功能性低，不具备遮雨、定位以及照明灯功能的问题。

申请人：新疆石河子职业技术学院(石河子市技工学校)
地址：832000 新疆维吾尔自治区石河子市38号小区
国籍：CN
代理机构：乌鲁木齐恒智专利商标代理事务所(普通合伙)
代理人：李靖
更多信息请下载全文后查看。

一种易固定的活动可调节雨伞把手柄[发明专利]

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201811566211.6(22)申请日 2018.12.21(71)申请人深圳龙图腾创新设计有限公司地址 518001 广东省深圳市罗湖区笋岗街道笋岗东路3002号万通大厦22层2202室(72)发明人李杨　其他发明人请求不公开姓名　(74)专利代理机构深圳龙图腾专利代理有限公司 44541代理人王春颖(51)Int.Cl.A45B 9/02(2006.01)A45B 11/00(2006.01)A45B 25/00(2006.01)(54)发明名称一种易固定的活动可调节雨伞把手柄(57)摘要本发明公开了一种易固定的活动可调节雨伞把手柄，包括把手柄、伞柄和固定卡件，所述把手柄为下端开放的空腔设置，所述伞柄下端外围通过螺纹配合活动连接设置有固定垫片，所述固定垫片和所述把手柄内壁贴合，所述伞柄下端焊接固定设置有安置杆，所述固定卡件通过所述安置杆活动安置在所述把手柄中，所述固定卡件由活动套接设置在所述安置杆外围的安置环和通过扭簧转动连接在安置环外围的稳定爪组成。

本发明在推车或是骑行时都能够相对活动安置，在双手不便时可以在多种凸起形状或是横杆结构上安置，使用更加灵活方便,安置面较大时可以配合吸盘使用，更加稳定方便。

权利要求书1页说明书4页附图2页CN 109527738 A 2019.03.29C N 109527738A1.一种易固定的活动可调节雨伞把手柄，包括把手柄、伞柄（4）和固定卡件，所述把手柄为下端开放的空腔设置，所述伞柄（4）下端外围设置有固定垫片（5），其特征在于，所述把手柄由上壳体（1）和下壳体（2）通过转动环（3）转动连接组成，所述伞柄（4）下端焊接固定设置有安置杆（6），所述固定卡件通过所述安置杆（6）活动安置在所述把手柄中，所述固定卡件由活动套接设置在所述安置杆（6）外围的安置环（7）和通过扭簧（8）转动连接在安置环（7）外围的稳定爪（9）组成，所述安置杆（6）下端外围焊接设置有限位环状凸起，所述限位环状凸起的外径大于所述安置环（7）内径，安置环（7）和安置杆（6）通过螺纹配合活动连接，所述安置杆（6）下端活动连接设置有吸盘（12）。

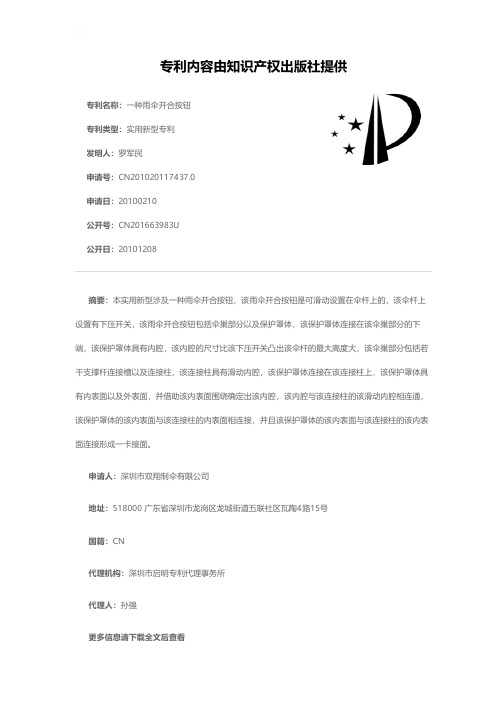

一种雨伞开合按钮[实用新型专利]

专利名称：一种雨伞开合按钮专利类型：实用新型专利
发明人：罗军民
申请号：CN201020117437.0申请日：20100210
公开号：CN201663983U
公开日：
20101208
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种雨伞开合按钮，该雨伞开合按钮是可滑动设置在伞杆上的，该伞杆上设置有下压开关，该雨伞开合按钮包括伞巢部分以及保护罩体，该保护罩体连接在该伞巢部分的下端，该保护罩体具有内腔，该内腔的尺寸比该下压开关凸出该伞杆的最大高度大，该伞巢部分包括若干支撑杆连接槽以及连接柱，该连接柱具有滑动内腔，该保护罩体连接在该连接柱上，该保护罩体具有内表面以及外表面，并借助该内表面围绕确定出该内腔，该内腔与该连接柱的该滑动内腔相连通，该保护罩体的该内表面与该连接柱的内表面相连接，并且该保护罩体的该内表面与该连接柱的该内表面连接形成一卡接面。

申请人：深圳市双翔制伞有限公司
地址：518000 广东省深圳市龙岗区龙城街道五联社区瓦陶4路15号
国籍：CN
代理机构：深圳市启明专利代理事务所
代理人：孙强
更多信息请下载全文后查看。

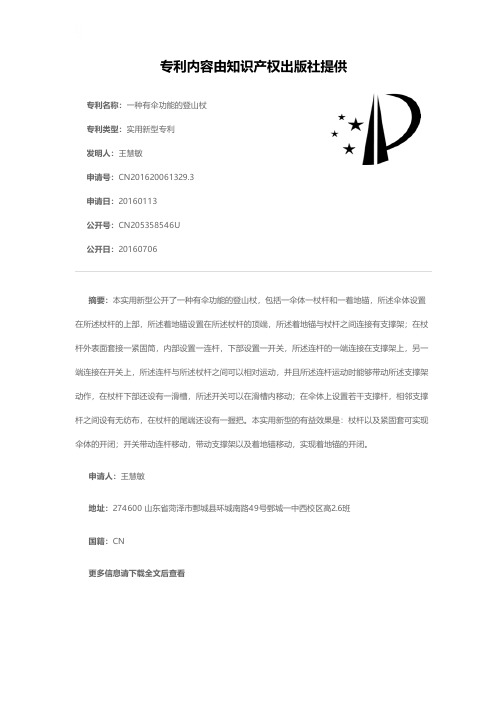

一种有伞功能的登山杖[实用新型专利]

专利名称：一种有伞功能的登山杖专利类型：实用新型专利
发明人：王慧敏
申请号：CN201620061329.3
申请日：20160113
公开号：CN205358546U
公开日：
20160706
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种有伞功能的登山杖，包括一伞体一杖杆和一着地锚，所述伞体设置在所述杖杆的上部，所述着地锚设置在所述杖杆的顶端，所述着地锚与杖杆之间连接有支撑架；在杖杆外表面套接一紧固筒，内部设置一连杆，下部设置一开关，所述连杆的一端连接在支撑架上，另一端连接在开关上，所述连杆与所述杖杆之间可以相对运动，并且所述连杆运动时能够带动所述支撑架动作，在杖杆下部还设有一滑槽，所述开关可以在滑槽内移动；在伞体上设置若干支撑杆，相邻支撑杆之间设有无纺布，在杖杆的尾端还设有一握把。

本实用新型的有益效果是：杖杆以及紧固套可实现伞体的开闭；开关带动连杆移动，带动支撑架以及着地锚移动，实现着地锚的开闭。

申请人：王慧敏
地址：274600 山东省菏泽市鄄城县环城南路49号鄄城一中西校区高2.6班
国籍：CN
更多信息请下载全文后查看。

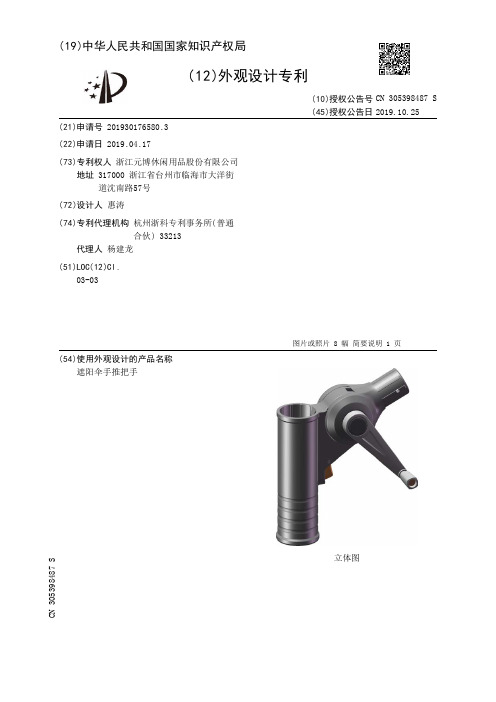

【CN305398487S】遮阳伞手推把手【专利】

( 19 )中华人民共和国国家知识产权局
( 12 )外观设计专利
(21)申请号 201930176580 .3
(22)申请日 2019 .04 .17
(73)专利权人浙江元博休闲用品股份有限公司地址 317000 浙江省台州市临海市大洋街道沈南路57号
(72)设计人惠涛
(74)专利代理机构杭州浙科专利事务所(普通合伙) 33213
代理人杨建龙
(51)LOC(12)Cl . 03-03
(10)授权公告号 CN 305398487 S (45)授权公告日 2019.10.25
( 54 )使用外观设计的产品名称遮阳伞手推把手
图片或照片 8 幅简要说明 1 页
CN 305398487 S
立体图
CN 305398487 S
外观设计图片或照片
3
1/1 页
主视图
俯视图
后视图
仰视图
左视图
立体图
右视图
使用状态参考图
2
CN 98487 S
简要说明
1/1 页
1．本外观设计产品的名称：遮阳伞手推把手。 2 ．本外观设计产品的用途：本外观设计产品用于遮阳伞升降收纳使用，为一种遮阳伞配件。 3．本外观设计产品的设计要点：产品的形状。 4．最能表明本外观设计设计要点的图片或照片：立体图。

【CN209788752U】一种罗马伞的升降把手【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920535365.2(22)申请日 2019.04.19(73)专利权人华创纵横科技有限公司地址 362000 福建省泉州市晋江市龙湖镇新街村(72)发明人丁顺风　(74)专利代理机构厦门市新华专利商标代理有限公司 35203代理人朱凌(51)Int.Cl.A45B 23/00(2006.01)A45B 25/00(2006.01)A45B 9/02(2006.01)(54)实用新型名称一种罗马伞的升降把手(57)摘要本实用新型公开了一种罗马伞的升降把手，包括第一壳体、第二壳体、手把、按钮、连杆和插销，第一壳体和第二壳体为两个对称安装的型腔，套设在上伞柱上，手把、按钮、连杆和插销均安装在第一壳体和第二壳体上，上伞柱上设有多个插销孔，插销插入插销孔内，插销通过连杆拉动，连杆为翼形，中间为转轴，一侧翼为夹持部，连接插销，另一侧翼为按压部，按钮设有按钮杆对连杆的按压部施加压力，通过杠杆原理使夹持部拉动插销脱离上伞柱，按钮杆上装有按压弹簧，插销上装有复位弹簧。

本实用新型利用杠杆原理，通过按钮按压连杆拉动插销脱离上伞杆，就可移动把手，进而带动伞面实现倾斜。

整个把手结构小巧，外形美观，升降操作轻巧简单。

权利要求书1页说明书3页附图5页CN 209788752 U 2019.12.17C N 209788752U权　利　要　求　书1/1页CN 209788752 U1.一种罗马伞的升降把手，其特征是：包括第一壳体、第二壳体、手把、按钮、连杆和插销，所述第一壳体和第二壳体为两个对称安装的型腔，套设在上伞柱上，设有伞撑杆铰接头与外部伞面撑杆相连，手把、按钮、连杆和插销均安装在第一壳体和第二壳体上，所述上伞柱上设有多个插销孔，所述插销插入插销孔内，所述插销通过连杆拉动，在第一壳体和第二壳体内滑动，所述连杆为翼形，中间转动安装于第一壳体和第二壳体上，一侧翼为夹持部，连接插销，另一侧翼为按压部，所述按钮设有按钮杆对连杆的按压部施加压力，通过杠杆原理使夹持部拉动插销脱离上伞柱，所述按钮杆上装有按压弹簧，所述插销上装有复位弹簧。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1/1 页
3
代理人梁永昌
(51)LOC(12)Cl . 03-03
(10)授权公告号 CN 305323247 S (45)授权公告日 2019.08.30
( 54 )使用外观设计的产品名称钓鱼伞手杖（按钮式下杆）
图片或照片 6 幅简要说明 1 页
CN 305323247 S
主视图
CN 305323247 S
( 19 )中华人民共和国国家知识产权局
( 12 )外观设计专利
(21)申请号 201930069637 .X
(22)申请日 2019 .02 .20
(73)专利权人李立惠地址 312300 浙江省绍兴市上虞市崧厦镇东凌湖村后凌湖172号
(72)设计人李立惠
(74)专利代理机构北京盛凡智荣知识产权代理有限公司 11616
外观设计图片或照片
1/1 页
主视图
右视图
后视图
俯视图
仰7 S
简要说明
1 .本外观设计产品的名称：钓鱼伞手杖（按钮式下杆）。 2 .本外观设计产品的用途：钓鱼伞。 3 .本外观设计产品的设计要点：在于形状与图案的结合。 4 .最能表明设计要点的图片或照片：主视图。
