涤纶水刺非织造布防静电屏蔽涂层工艺初探

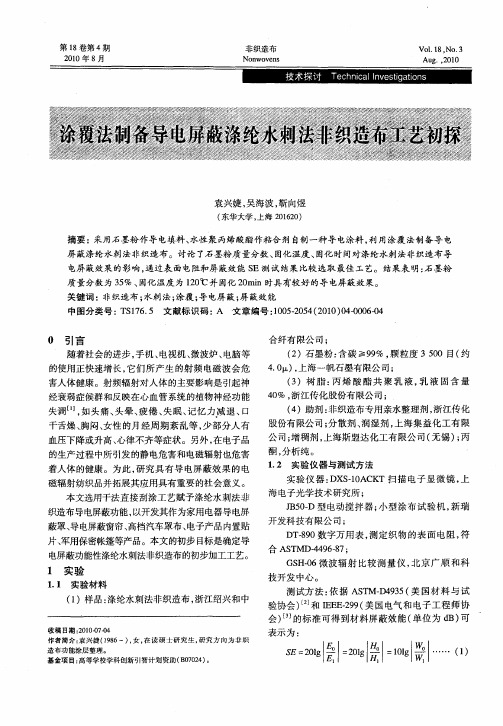

涂覆法制备导电屏蔽涤纶水刺法非织造布工艺初探
大分子 开始 固化 ， 且在 ３ ｍｉ 可 以形 成 较好 的 并 ０ ｎ时 固化膜 。陈 雪花 等 人 比较 了浸 涂 法 和一 步 刮 涂
片、 军用保密帐篷等产品 。本文 的初 步 目标是 确定导 电屏蔽功 能性涤纶水刺法非织 造布的初步加工工艺 。
Ｊ ５一 Ｂ ０Ｄ型 电动搅 拌 器 ； 型 涂 布 试 验 机 ， 小 新瑞
开发科 技有 限公 司 ；
ＤＴ８０数 字万 用 表 ， ．９ 测定 织 物 的 表 面 电 阻 ， 符 合 ＡＴ Ｓ ＭＤ－４ ６８ ； ４ ９—７ ＧＳ ０６微 波 辐 射 比较 测 量 仪 ， 京 广 顺 和科 Ｈ－ 北
４０ ， ． ） 上海 一帆石 墨有 限公 司 ； （ ）树 脂 ： 烯 酸 酯 共 聚 乳 液 ， 液 固 含 量 ３ 丙 乳 ４ ％， ０ 浙江传 化股 份有 限公 司 ；
的使用 正快速增 长 ， 它们 所 产 生 的射 频 电磁 波 会危 害人体健 康 。射 频辐射对 人 体的主要 影响是 引起神
酮， 分析纯 。
１ ２ 实验仪 器 与测试方 法 ．
干舌燥 、 闷、 性 的月 经 周期 紊 乱 等 ， 部 分人 有 胸 女 少
血压下降或升高、 心律不齐等症状。另外， 在电子品
的生产过 程 中所 引发 的静电危 害和 电磁辐射 也危害
着人体的健康。为此 ， 研究具有导电屏蔽效果的电
电屏 蔽效果 的影响 ， 通过表 面电阻和屏蔽 效能 Ｓ Ｅ测 试 结果 比较 选取 最佳 工 艺。结 果表 明 ： 墨粉 石 质量 分数为 ３ ％ 、 ５ 固化 温度 为 １０ 并 固化 ２ ｍｉ ２℃ ０ ｎ时具有较 好 的导 电屏 蔽效果 。
关键词 ：非织造布 ； 刺法 ； 水 涂覆 ； 电屏 蔽 ； 蔽效能 导 屏
水刺非织造布和机织布涂层及应用性能研究
１ ２ ２ 柔 软 性 测 试 ．．
距 ＝２ ｇ ０１
Ｉ＝ｇ Ｉ 『 ｃ 鲁 捌ｆ 。 ． ２ Ｉ 鲁 ｇ ． ， ｆ． 鲁…
强度 、 功率 ； 场强 度 、 功率 。
式 中 ： 、 、 —— 屏 蔽 前 该 点 的电 场强 度 、 场 磁 Ｅ 、 、 —— 加 屏 蔽 后 该 点 的 电 场 强 度 、 Ｈ１ 磁
关 键词 ：非织造 布 ； 水刺 ； 织布 ； 机 涂覆 ； 能 ； 究 性 研
中 图分类 号 ： Ｓ ７ ． 文献 标识 码 ： Ｔ １４３ Ａ
文章 编号 ：０ ５２ ５ （ ０ １ —０ ３０ １０ —０ ４ ２ １ ） １０ ３ －５
随着社 会 的发 展 ， 电子 产 品与 人 类 生 活 息 息 相 关， 由此所引发 的电磁辐射 防护 问题 日益受 到人们 的 关 注和重视 。防 电磁辐 射 纺织 品 主要 有 几种 方 法 制
第１ 第 １ ９卷 期 ２ １ 年 ２月 ０１
非 织 造 布
Ｎｏ ｎｗｏ ｎ ｖｅ ｓ
ＶＯ ． ９． ｏ． １１ Ｎ １ Ｆ ．． ｅｂ ２Ｏｌ１
袁 兴婕 ， 马月双 ， 吴海 波 ， 保 璞 ， 向煜 殷 靳
（ 东华大学 纺织 学院 ， 上海 ２ １２ ） ０ ６０
摘 要 ： 用铜粉 和 石 墨作复 合 导 电填料 、 分散 型 丙烯酸 酯共 聚乳 液作 粘合 剂 自制一 种 导 电涂料 ， 采 水
表 １ 示。 所
料粒子浓 度达到一定值 时 ， 填料粒 子 之 间可 形成 三维 导 电网链 ， 电子通过 网链 移动产 生导 电现象¨ 。
表 １ 样 品 规格
由于与涤纶 水刺 非 织造 布 同规 格 的平 纹机 织 布 难 以市购获得 ， 本研究 采用 的平 纹机 织 布虽厚 度与水 刺非 织造布基 本相 同， 克 重差 异 较 大 ， 但 因此 本 研究 通过 性能变化率 比较涂层后 两种织 物 的性 能变化 。 （ ） 石 墨 ： 碳 ≥９ ％ 、 粒 度 ３ ５ ０ 目约 ２ 含 ９ 颗 ０
亲水性涤纶水刺法非织造布性能的研究
吸湿性 和低 成本 的性 能 ， 水刺 生 产 企 业 中已经 广 在
泛使用 。 本 文通 过 采 用相 同的成 网和水 刺 工艺 ， 三 种 对 不 同亲水 性 涤纶进行 加工 。通过 厚度 、 力学 性能 、 吸
亲水 性效 果也不 同 ， 刺 专用 高 亲水 性 涤 纶短 纤 维 水 的亲水性 效果更 加持 久 、 明显 。
Ｆ ／ ６０４１９ 标 准 ； Ｚ Ｔ ０ ０ —９ １
０３ 普通涤 ． ＿ ５
一
． 般 亲水 高亲 水 纶产 品 涤纶产 品 涤纶产 品
（ ）强力 ： Ｇ ２ —０ ３ Ｙ ０ ８５０型 电子织物 强力 机 ， 用 采
Ｆ ／ ６０６１９ 标 准 ； Ｚ Ｔ ０ ０ —９ １
他 因素 对实验 结果 的影 响 ， 实验 采 用 相 同的加 工 本
ｌ 原 料
实验用 三 种 涤 纶短 纤 维 的 性 能 指标 见 表 １
所示 。
收稿 日期 ：０ ９１ —５ ２ ０ －０ １
设备和工艺设置， 分别将三种不同亲水性涤纶短纤
维 制成 克 重 为 ６ｇ ｍ 的 １０ 纯 涤纶 水 刺 法 非 织 ０／ ０％
高亲水涤纶在水刺非织造材料中的应用
高 。因此 ， 刺布 的 吸 水率 是纤 维 的 亲水 性 和 纤 维 水
缠 结 的 紧密性 共 同作 用 的结 果 ， 网 中纤 维 的 比例 纤 大 大 高于 空隙 的 比例 ， 以纤 维 的亲 水 性 起 到 了更 所
加 主要 的作 用 。
过 开松 的纤 维 团打 散 、 均匀混 合 ， 利用 成对 罗拉表 面
亲 水性 能 ， 与 粘 胶 进行 了 比较 ， 果 表 明 高 亲 水涤 纶 代 替 粘 胶 是 可 行 的 。 并 结
关键词 ： 水刺工艺 ； 高亲水涤纶； 粘胶 中图分类号 ：Ｔ ３２ ２ Ｑ ４ ． 文献标识码：Ｂ 文章 编号：１０ —３ Ｘ（０ ０ 叭 －０４０ ０６３４ ２ １ ） ０５ －３
第 二部 分 ， 即医用 卫生 材料所 要求 的测试 方法 进行 。
湿及耐久吸湿功能， 以减少或取代水刺布中粘胶纤
维 的用量 ， 降低产 品成本 和 生产消耗 ， 以提高产 品 的
质量 和档 次 。
２ 结 果 与 讨 论
２ １ 水刺 生产对 高亲水 涤纶 质量 的要 求 ．
水 刺布 工艺路 线 ：
均表现 良好 的耐 久性亲 水纤 维 。化 纤生 产企业 或非 织 造企 业通 常采 用相 对 简 单 的 、 内通 用 的下 沉 时 国
纤 。传统粘 胶 的特点是 吸湿 性好 ， 价格 较高 ， 但 湿强
低； 传统纺织用涤纶 的特点是强力 高， 价格较粘胶 低， 但吸湿性差。水刺非织造工艺对纤维的要求是
强力 高 、 长大 、 伸 易卷 曲 、 吸湿 性好 ， 有利 于纤 维有效
地 吸收水 针 的能 量 ， 好地 缠结加 固 。 更
间和下 沉次数 来评 价纤 维亲水 性 。 将 梳理后 纤 维投 向水面 ， 吸水 量越大 、 下沉 速度
水刺非织造布专用涤纶短纤维性能的研究
ＰＡＮＧ ａ ｓ ｕ Ｌｉｎ ｈ ｎ，ＷＡＮＧ ｎ Ｈｏ ｇ，ＪＩ Ｘｉ ｎ ｙ Ｎ ａ ｇ ｕ
（ ｌ ｇ ｆＴｅ ｔｌ ，Ｄｏ ｇ ｕ ｉｅ ｓｔ Ｃｏ ｌ ｅｏ ｘ ｉ ｅ ｅ Байду номын сангаас ｈ ａ Ｕｎ ｖ ｒ ｉ ｙ，Ｓ ａ ｇ ａ ５ ９ ２ ｈ ｎ ｈ ｉ ２ ０ ０，Ｃｈ ｎ ） ｉａ
Ｒｅｅ ｒ ｈ Ｏｌｔ ｏ ｅ ｔｅ ｆＳ ｅ ｉｌＰＥＴ ｔｐ ｅＦｉ ｅ ｏ ｅ Ｐｒ ｄ ｃ ｏ ｐ ｎｌｃ ｄ Ｎｏ ｗｏ ｅ ｓ ｓａ ｃ ｉ ｈｅＰｒ ｐ ｒ ｉｓｏ ｐ ｃａ Ｓａ ｌ ｂ ｒ ｆｒ ｔ ｏ ｕ ｔ ｎ ｏ Ｓ ｕ ａ ｅ ｎ ｖ ｎ ｈ ｉ ｆ
ｈ ｄ ｏ ｈ ｌ ｎ ｉ ｈｈ ｄ ｏ ｈ ｌ ｙ ｒ ｐ ｉ ｃａ ｄ ｈｇ ｙ ｒ ｐ ｉ ｃＰＥＴ ｔ ｐｅｆｂ ｒｆ ｒｔ ｅｐ ｏ ｕ ｔｏ ｆｓ ｕ ｌｃ ｄ ｎ ｎ ｖ ｎ ｉ ｉ ｓａ ｌ ｉｅ ｏ ｈ ｒ ｄ ｃｉｎ ｏ ｐ ｎａ ｅ ｏ ｗｏ ｅ ｓ
０ 引 言
表 １ 三 种涤 纶纤 维性 能一 览表
水 剌 专 用 水刺 专用 般 亲 水 高 亲水 涤 涤 纶 短 纤 纶 短 纤 规 格 １５ｄｅＸ３ｒ １５ｄｅＸ ｎ １５ｄｅ Ｘ３ｒ ．６ｔ ａ ｘ ８ ｍ ．６ｔ ３ ｍ￣ ．６ｔｘ ａ ｘ ８ ８ ｍ 普 通 棉 型 涤 纶 短 纤
涤纶短 纤 维 的亲水 油剂是 由两种 物质组 成 的一
种 表 面活性 剂 ， 中一 种物 质 是 含 有 亲 水基 团 的水 其 溶 性 聚合 物 ， 一种 物 质是 将 水 溶 性 聚合 物 交 联 到 另 纤 维 大分子 上 的 交联 剂 。在 亲水 过 程 中 ， 有 亲 水 含
和 性 能 ， 究 表 明 亲 水 处 理 对 水 刺 专 用 涤 纶 短 纤 维 的表 面形 态 、 擦 性 能 、 研 摩 比电 阻 、 湿性 能 等 有 较 大 的 改 善 ， 吸
抗静电及电磁屏蔽纺织面料的实现技术与性能研究的开题报告
抗静电及电磁屏蔽纺织面料的实现技术与性能研究的开题报告一、选题背景和研究意义随着电子设备的广泛应用，反静电和电磁屏蔽技术在工业、医疗、军事等领域需求日益增加。
其中，纺织面料作为普通人类日常穿着的重要材料，对于实现抗静电和电磁屏蔽也有着广泛的应用场景。
目前，已经涌现出诸多使用碳纤维、金属纤维、金属纳米颗粒等材料来实现抗静电和电磁屏蔽效果的纺织面料，但这些面料在实际使用中仍有一定的问题，比如抗静电效果不稳定、电磁屏蔽效果不达标等。
因此，本研究旨在探索一种新的材料应用于实现抗静电和电磁屏蔽的纺织面料，并考察其抗静电和电磁屏蔽性能，在纺织面料行业中开拓出一条新的研究方向，为纺织面料的应用提供更可靠的抗静电和电磁屏蔽技术手段。
二、研究内容和方法本研究将以一种新型材料为研究对象，探究其在纺织面料中的应用实现技术和性能。
具体包括以下内容：（1）研究新型材料的基本特性和应用价值，探究其在纺织面料中的可行性。
（2）采用现代纺织技术将新型材料与纺织面料相结合，制备出抗静电和电磁屏蔽纺织面料。
（3）通过测试手段，对新型材料掺杂比例、织物结构等参数对纺织面料抗静电和电磁屏蔽性能的影响进行研究，提出优化方案。
（4）检测新型材料对于纺织面料舒适性、耐洗性等特性的影响。
（5）对纺织面料进行应用前实际测试和应用示范。
方法主要包括：（1）研究新型材料的物理和化学性质，如导电性、耐久性、热稳定性等。
（2）设计实验方案，采用前处理、染色、复合等纺织技术，将新型材料与纤维织物相结合，制备出抗静电和电磁屏蔽纺织面料，并对其性能进行测试。
（3）应用SEM、TEM、XRD等测试手段，对纺织面料的结构、形貌、成分等进行分析。
（4）通过纺织物各种性能测试手段，检测新型材料对纺织面料性能的影响。
（5）将实验结果用于纺织面料的实际应用，对其使用效果进行评估。
三、论文组织结构本研究开题报告将按以下顺序组织结构：（1）选题背景和研究意义。
（2）国内外研究现状及不足。
涤纶水刺非织造布防静电屏蔽涂层工艺初探
涤纶水刺非织造布防静电屏蔽涂层工艺初探*袁兴婕吴海波靳向煜（东华大学，上海，201620）摘要：导电性涂料可以用作静电耗散和电磁/射频干扰（EMI/RFI）屏蔽材料。
用金属铜粉作导电填料、丙烯酸酯共聚乳液作黏合剂自制一种导电涂料，利用干法直接刮涂的方式对涤纶水刺非织造布进行涂层后整理。
研究结果表明：经过亲水整理的涤纶水刺非织造布在涂层后有较好的防静电屏蔽效果；在固化温度为120ħ、铜粉质量分数为55%并采用连续刮涂两层的方式涂层时，涤纶水刺非织造布可以获得良好的防静电屏蔽效果。
关键词：水刺非织造布，铜粉，防静电，屏蔽，涂层中图分类号：TS195.597文献标识码：A文章编号：1004－7093（2010）07－0031－04随着社会的进步，手机、电视机、微波炉、电脑等的使用正快速增长，它们所产生的射频电磁波会危害人体健康。
射频辐射对人体的主要影响是引起神经衰弱症候群和反映在心血管系统的植物神经功能失调［1］，如头痛、头晕、疲倦、失眠、记忆力减退、口干舌燥、胸闷以及女性的月经周期紊乱等，少部分人有血压下降或升高、心律不齐等症状。
另外，在电子产品的生产过程中所引发的静电危害和电磁辐射也危害着人体的健康。
为此，研究具有防静电屏蔽效果的纺织品并拓展其应用具有重要的社会意义。
本研究选用干法直接刮涂工艺赋予涤纶水刺非织造布防静电屏蔽功能，以开发其作为家用电器防静电屏蔽罩、防静电屏蔽窗帘、高档汽车罩布、电子产品内置贴片、军用保密帐篷等产品，目标是确定防静电屏蔽功能性涤纶水刺非织造布的初步加工工艺。
1实验部分1.1实验材料（1）样品：涤纶水刺非织造布，浙江绍兴和中*高等学校学科创新引智计划资助项目（B07024）收稿日期：2010－05－17；修改稿：2010－06－26作者简介：袁兴婕，女，1986年生，在读硕士研究生。
研究方向是非织造布功能涂层整理。
合纤有限公司；（2）金属粉末：1000目片状铜粉，纯度>99.7%，无锡顺达金属粉末有限公司；（3）树脂：丙烯酸酯共聚乳液，乳液固含量40%，浙江传化股份有限公司；（4）助剂：非织造布专用亲水整理剂，浙江传化股份有限公司；分散剂、润湿剂，上海集益化工有限公司；增稠剂，上海斯盟达化工有限公司（无锡）；丙酮，分析纯。
水刺非织造布专用涤纶短纤维的开发
水刺非织造布专用涤纶短纤维的开发
魏家瑞
【期刊名称】《产业用纺织品》
【年(卷),期】2006(24)5
【摘要】分析了水刺工艺和水刺产品品质对原料涤纶短纤维的质量要求,介绍了调整生产工艺的方法以及用调整后的工艺生产的纤维质量.新开发的水刺专用短纤维品质优良,可较好地满足水刺工艺和产品的要求.
【总页数】6页(P18-23)
【作者】魏家瑞
【作者单位】仪征化纤股份有限公司技术中心,仪征,211900
【正文语种】中文
【中图分类】TS1
【相关文献】
1.水刺非织造布专用涤纶短纤维性能的研究 [J], 庞连顺;王洪;靳向煜
2.洛阳石化开发非织造布专用涤纶短纤维 [J], 郑宁来
3.针织专用涤纶短纤维的开发 [J], 魏家瑞;薛斌
4.水刺非织造布专用涤纶短纤维的开发 [J], 王志超;郑明科;张燕良;郭起;郑燕
5.水刺非织造布专用涤纶短纤的开发及应用 [J], 季平
因版权原因，仅展示原文概要，查看原文内容请购买。
五、水刺非织造布
（三） 水刺法加固纤网工艺技术特点
柔性缠结，不影响纤维原有特征，不损伤纤维 外观比其它非织造材料更接近传统纺织品 强度高、低起毛性 高吸湿性、快速吸湿 透气性好 手感柔软、悬垂性好 外观花样多变 无需粘合剂加固、耐洗 生产流程长、占地面积大 设备复杂、水质要求高 能耗大
5、烘燥定形 水刺加固后，可采用抽吸装置和脱水 辊压榨脱除水刺非织造材料中的大部分 水。然后采用烘燥机烘干水刺非织造材 料。 水刺工艺中主要采用烘筒式烘燥和 热风穿透式烘燥两种烘干方式，取决于 非织造布产品规格、性能要求、产量、 车速等因素。
烘筒式烘燥 由多组烘筒组成，烘干过程为间歇式，由一系列 反复交替的周期性干燥过程所组成，在每个周期里都 发生有短暂的升温和蒸发的过程，其时间只有十分之 几到百分之几秒。由于非织造材料的干燥存在升温、 降温的周期循环过程，因此多烘筒干燥的效率较低。 多组烘筒式烘燥可分段控温，产品表面较平整， 特别适合烘燥上粘合剂的水刺非织造材料，如合成革 基布。
圆网（辊筒）水刺加固
圆网 （辊筒） 水刺头
纤网
预湿
(3)圆网与平网相结合的水刺加固 在水刺加固工艺中，平面式与圆周式 组合使用可扬长避短，发挥各自的优势， 通常第一级、第二级为圆网式水刺，第三 级为平网式水刺。 (4)水刺头数与水压 水刺加固工艺中常用水刺头数为7~12 只，常用水压为60~250Bar，视纤网单位 面积质量、生产速度等而定，水刺头压力 设置通常为低→高→低。
B. 纤维原料准备→开松混和→梳理杂乱成网 →预湿→正反水刺加固→脱水（水处理循环） →预烘燥→后整理→烘燥定形→分切卷绕→包装
不同成网方式影响最终产品的纵横向强力比， 流程A对纤网纵横向强力比的调节较好，适合于 水刺合成革基布的生产；流程B适合于水刺卫材 生产。
水刺非织造布专用涤纶短纤维的开发
非织造布市场需求量增长可观 ， 水刺法生产企业经
历了销售形势好 、 利润率高 的阶段 ， 以及随后 因扩
容和新装置投产而带来 的高速增长阶段 ， 导致了激
烈的市场竞争 ， 水刺法生产企业的利润空间大幅 使
度降低 。为了提高竞争优势 ， 企业不断进行质量改 进和新产品开发 ， 对各种原料纤维也提出了较高的
水刺非织造布生产工艺及产品特点与纺织品
有不含任何化学粘合剂的突出优点 ， 因而在医疗卫
生用品， 合成革基 布 ， 家庭用 品 （ 装饰布 、 布 ） 揩 及
其他工业用途 （ 电池隔膜 、 衣衬 、 屋顶材料等 ） 面 方 具有相当可观的应用前景 。 经过十来年的行业发展及市场培育 ， 我国水刺
调 整后 的工 艺生产 的纤维质量。新开发的水刺 专用短纤 维品质优 良， 可较好地 满足 水刺 工艺和产 品
的要 求 。
关键词 ： 水刺 非织造布 ， 涤纶短纤维 ， 量要求 质
中图分 类号 ：Ｓ ０ ．２ Ｔ １２ ５ ２
文献标识码 ： Ａ
文章 编号 ：０４— ０ ３ ２０ ）５— ０ ８—０ １０ ７ ９ （０ ６ ０ ０ １ ６
水刺非织造布生产工艺通常由以下主要步骤
组成 ：
要求。在水刺非织造布所用原料 中， 涤纶约 占原料
总量的 ５ ％ ， ０ ０ ２ ５年全 国水刺非织造布 中涤 纶短 ０ 纤维 的总用量 约 为 ５ ｔ 右 。 万 左 为适 应水刺 非织
开混系统 梳棉机 铺 网机 水刺机 烘 干
机叫卷绕机
匀。良好的亲水性可增强纤维 的抗静电性能和梳
水循环过滤系统通常包括袋式粗效过滤 、 加药
沉淀 、 砂滤 、 精细过滤等主要工序。如果水刺生产 原料短纤维所附着的油剂易脱落 、 易起泡 ， 则大量 油剂泡沫极易堵塞过滤袋 ， 影响生产稳定运行， 增 加生产成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涤纶水刺非织造布防静电屏蔽涂层工艺初探*袁兴婕吴海波靳向煜（东华大学，上海，201620）摘要：导电性涂料可以用作静电耗散和电磁/射频干扰（EMI/RFI）屏蔽材料。
用金属铜粉作导电填料、丙烯酸酯共聚乳液作黏合剂自制一种导电涂料，利用干法直接刮涂的方式对涤纶水刺非织造布进行涂层后整理。
研究结果表明：经过亲水整理的涤纶水刺非织造布在涂层后有较好的防静电屏蔽效果；在固化温度为120ħ、铜粉质量分数为55%并采用连续刮涂两层的方式涂层时，涤纶水刺非织造布可以获得良好的防静电屏蔽效果。
关键词：水刺非织造布，铜粉，防静电，屏蔽，涂层中图分类号：TS195.597文献标识码：A文章编号：1004－7093（2010）07－0031－04随着社会的进步，手机、电视机、微波炉、电脑等的使用正快速增长，它们所产生的射频电磁波会危害人体健康。
射频辐射对人体的主要影响是引起神经衰弱症候群和反映在心血管系统的植物神经功能失调［1］，如头痛、头晕、疲倦、失眠、记忆力减退、口干舌燥、胸闷以及女性的月经周期紊乱等，少部分人有血压下降或升高、心律不齐等症状。
另外，在电子产品的生产过程中所引发的静电危害和电磁辐射也危害着人体的健康。
为此，研究具有防静电屏蔽效果的纺织品并拓展其应用具有重要的社会意义。
本研究选用干法直接刮涂工艺赋予涤纶水刺非织造布防静电屏蔽功能，以开发其作为家用电器防静电屏蔽罩、防静电屏蔽窗帘、高档汽车罩布、电子产品内置贴片、军用保密帐篷等产品，目标是确定防静电屏蔽功能性涤纶水刺非织造布的初步加工工艺。
1实验部分1.1实验材料（1）样品：涤纶水刺非织造布，浙江绍兴和中*高等学校学科创新引智计划资助项目（B07024）收稿日期：2010－05－17；修改稿：2010－06－26作者简介：袁兴婕，女，1986年生，在读硕士研究生。
研究方向是非织造布功能涂层整理。
合纤有限公司；（2）金属粉末：1000目片状铜粉，纯度>99.7%，无锡顺达金属粉末有限公司；（3）树脂：丙烯酸酯共聚乳液，乳液固含量40%，浙江传化股份有限公司；（4）助剂：非织造布专用亲水整理剂，浙江传化股份有限公司；分散剂、润湿剂，上海集益化工有限公司；增稠剂，上海斯盟达化工有限公司（无锡）；丙酮，分析纯。
1.2实验仪器与测试方法DXS-10ACKT扫描电子显微镜（SEM），上海电子光学技术研究所；JB50-D型电动搅拌器；超声波振荡仪；自制手动刮板涂层器；JC2000A接触角测量仪，上海中晨数字技术设备有限公司；DT-890数字万用表，测定织物的表面电阻，符合ASTM-D4496—1987；GSH-06微波辐射比较测量仪，北京广顺和科技开发中心。
依据美国材料与试验协会ASTM-D4935［2］和美国电气和电子工程师协会IEEE-299［3］的标准，材料屏蔽效能（SE，单位为dB）可表示为：SE=20lgEE1=20lgHH1=10lgWW1（1）—13—式中：E0，H0，W0———分别为屏蔽前该点的电场强度、磁场强度、功率；E 1，H1，W1———分别为屏蔽后该点的电场强度、磁场强度、功率。
1.3实验方法1.3.1样品前处理由于涤纶大分子链中不含有亲水基团，涤纶水刺非织造布的亲水性较差，影响涂料的涂布量和涂层的均匀性。
本文采用如下三种方案研究不同处理工艺对涂层材料防静电屏蔽性能的影响。
（1）洗涤除油：样品在体积分数为50%的丙酮溶液中于室温下搅拌洗涤0.5h，然后在100ħ下烘干1h，在标准环境（温度25ħ，相对湿度65%）下放置24h。
（2）亲水整理：用质量分数为0.2%非织造布专用亲水剂浸轧后，在100ħ下烘干1h，在标准环境（温度25ħ，相对湿度65%）下放置24h。
（3）不作任何处理，在标准环境（温度25ħ，相对湿度65%）下放置24h。
1.3.2涂层1.3.2.1考察经不同方案处理的涤纶水刺非织造布对涂层防静电屏蔽性能的影响配制一定含量铜粉的涂料，将未经处理、洗涤除油处理和亲水处理后的涤纶水刺非织造布固定于自制手动刮板涂层器上，分别手动刮涂一层涂料，在120ħ下烘干10min，放置于恒温恒湿环境中调湿24h。
1.3.2.2考察涂层方式对涂层防静电屏蔽性能的影响配制一定含量铜粉的涂料，为获得最佳的防静电屏蔽效果，比较三种涂层方式对涂层效果的影响：①正面刮涂一层，120ħ烘干10min；②正面连续刮涂两层，120ħ烘干10min；③正反面各刮涂一层，120ħ烘干10min。
涂层后的样品均放置于恒温恒湿环境中调湿24h。
1.3.2.3考察固化温度对涂层防静电屏蔽性能的影响配制一定含量铜粉的涂料，在经过亲水整理后的涤纶水刺非织造布上连续刮涂两层，分别在80、100、120和140ħ下烘干10min，放置于恒温恒湿环境中调湿24h。
1.3.2.4考察铜粉含量对涂层防静电屏蔽性能的影响按照不同配比，分别称取不同量的丙烯酸酯共聚乳液，并加入分散剂、润湿剂等助剂，在电动搅拌器恒速搅拌下缓慢加入已称量的铜粉，再添加增稠剂调节涂料至适宜的黏度，超声波振荡30min，然后电动搅拌器搅拌1h，在经过亲水整理后的涤纶水刺非织造布上连续刮涂两层涂料，120ħ下烘干10min，放置于恒温恒湿环境中调湿24h。
2结果与分析2.1样品前处理对涂层防静电屏蔽性能的影响样品三种前处理方案对涂层防静电屏蔽性能的影响如表1所示。
表1样品不同前处理方案对涂层防静电屏蔽性能的影响前处理方案涂层厚度/μm涂布量/g表面电阻/kΩ·cm－2屏蔽效率/%SE/dB未处理18025.33125.465.59.3洗涤除油19034.32101.768.99.9亲水整理35041.9068.373.111.4由表1可以看出，涤纶水刺非织造布在经过亲水整理后涂布量和涂层厚度都显著增大，说明经过亲水整理后涂料的涂布更容易进行。
经过亲水整理后涂层的表面电阻明显下降，SE值增大，因为非织造布布面上单位体积内的铜粉含量增多，电磁波的反射作用加强，屏蔽效率和SE值增大。
2.2涂层方式对涂层防静电屏蔽性能的影响涂层方式对涂层防静电屏蔽性能的影响结果如表2所示。
表2涂层方式对涂层防静电屏蔽性能的影响涂层方式表面电阻/kΩ·cm－2屏蔽效率/%SE/dB正面刮涂一层83.2160.38.22正面连续刮涂两层25.2166.59.50正反面各刮涂一层25.7871.0210.76表2结果表明，当在涤纶水刺非织造布上正反面各刮涂一层时可以获得最好的防静电屏蔽效果，正面连续刮涂两层所获得的防静电屏蔽效果次之，—23—但两者的结果比较接近。
考虑到实际应用中一面涂层的材料更便于使用，且正面连续刮涂两层的工艺也便于操作，故可选用正面连续刮涂两层的方式。
2.3固化温度对涂层防静电屏蔽性能的影响不同固化温度对涂层防静电屏蔽性能的影响见图1。
图1固化温度对涂层防静电屏蔽性能的影响当固化温度较低（80ħ）时，聚丙烯酸酯大分子还没有完全固化，铜粉颗粒被完全包裹在黏合剂大分子中，不能相互接触而形成导电通道，因此涂层材料的表面电阻较大且屏蔽效能较低；随着温度升高，黏合剂大分子开始固化，铜粉颗粒逐渐接触；当在120ħ下固化10min 时，水分子蒸发较快，乳液粒子变形，分子扩散成膜，而铜粉颗粒部分露出且接触紧密，良好的导电通道形成，具有较好的防静电屏蔽性能。
温度继续升高时，防静电屏蔽性能下降。
陈建等［4］关于石墨/丙烯酸涂料的研究表明，当温度大于120ħ以后，聚合物胶粒会过度膨胀，且填料易氧化，电阻升高，涂层随温度升高逐渐被破坏，导致涂层材料表面电阻又逐渐升高。
本实验结果也表明了当用铜粉做填料时具有相同的规律。
2.4铜粉含量对涂层防静电屏蔽性能的影响铜粉含量对涂层防静电屏蔽性能影响较大。
铜粉含量越多越容易形成导电通道，但随着其含量的增多也越不容易分散均匀。
铜粉含量对涂层防静电屏蔽性能的影响见图2。
从图2可以看出，当铜粉质量分数小于55%时，SE 值较小，基本没有屏蔽效果；当铜粉质量分数在55% 60%时，涂层的SE 值显著增大；当铜粉质量分数继续增大时，SE 值又减小。
图3是用图2铜粉含量对涂层防静电屏蔽性能的影响图3不同铜粉质量分数时涂层样品的SEM 照片SEM 显示的随铜粉含量变化导电通道形成的过程。
当铜粉质量分数为25%时，铜粉粒子含量较低，粒子相互接触较少，没有形成良好的导电通道；当铜粉质量分数为45%时，由于铜粉粒子含量增加，粒子相互接触的机会增多，导电通道开始形成，具有微小的屏蔽作用；当铜粉质量分数为55%时，铜粉粒子可以形成连续的导电通道，屏蔽作用显著增加；当铜粉质量分数为60%时，大量的铜粉粒子相互接触，并有一定程度的堆积，形成良好的导电通道，屏蔽作用良好。
继续增加铜粉质量分数至65%时，由于铜粉含量高，分散效果差，且树脂不能—33—很好地包裹铜粉颗粒，铜粉多凝聚成团粒，涂布困难。
3结论用铜粉作防静电填料，以丙烯酸酯共聚乳液作黏合剂配制的防静电涂料可以利用干法直接刮刀涂层的方式制作防静电屏蔽功能性涤纶水刺非织造布。
经过亲水处理的涤纶水刺非织造布更容易涂层。
当铜粉质量分数为60%，选用连续刮涂两层的方式涂层，在120ħ下固化10min 可以获得良好的防静电屏蔽效果。
参考文献［1］赵玉峰.抗静电、防电磁辐射织物与服装功能性指标要求与检测技术［C ］//第二届功能性纺织品及纳米技术应用研讨会.纺织行业生产力促进中心，2002：151-162.［2］ASTM-D4935—1989Standard test method for measuringthe electromagnetic shielding effectiveness of planar ma-terial ［S ］.1999.［3］王庆，蒋全兴，张林昌，等.SJ 20524—1995材料屏蔽效能的测量方法［S ］.CSIC2SJ ，1995.［4］陈建，卿明强.新型石墨/丙烯酸防静电涂料研究［J ］.新型炭材料，2000（6）：53-56.Brief discussion on anti-electrostatic coating forpolyester spunlaced nonwovensYuan Xingjie ，Wu Haibo and Jin Xiangyu（Donghua University ）Abstract ：Electrically conductive coatings were mainly required for static charge dissipation and electromagnetic /radio frequency interference （EMI /RFI ）shielding.In the present investigation copper powder was used as the conductive filler and acrylic resin as binder.PET spunlace nonwovens was treated by dry direct conduct coating.The result showed that hydrophilic finished PET spunlaced nonwovens with coating process have good anti-electrostatic effect.When the solidification tempreture is 120ħ，copper powder concentration is 55%and coating two layers continuously can have a better EMI /RFI function-ality.Keywords ：spunlaced nonwovens ，copper powder ，anti-electrostatic ，shielding ，coating城市，让生活更美好Better City ，Better Life中国2010年上海世博会欢迎您Welcome to EXPO 2010Shanghai ，China—43—。
