高中物理 多用电表 (提纲、例题、练习、解析)
多用电表【学习目标】1．了解欧姆表的内部结构和刻度特点。
2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。
3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极。
【要点梳理】要点一、欧姆表1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成．2．基本原理欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，G 是电流表（表头），内阻为g R ，满偏电流g I ，电池的电动势为E ，内阻为r ，电阻R 是可变电阻，也叫调零电阻．（1）当红、黑表笔相接时（如图甲所示），相当于被测电阻0x R =，调节R 的阻值，使g g E I r R R=++，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，g r R R ++（）是欧姆表的内阻．（2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻x R =∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是刻度的“∞”点．（3）当红、黑表笔间接入被测电阻x R 时（如图丙所示），通过表头的电流g xE I r R R R =+++．改变x R ，电流I 随着改变，每个x R 值都对应一个电流表，在刻度盘上直接标出与I 值对应的x R ，就可以从刻度上直接读出被测电阻的阻值．（4）当g R R R r =++时，12g I I =，指针半偏，令欧姆表内阻g R R R r =++内，则当指针半偏时，表盘的中值电阻g R R R R r ==++中内．要点诠释：（1）当欧姆表未接入电阻，处于断路状态，即x R →∞时，电路中没有电流，指针不偏转，故刻度盘最左端为∞处．故当电路接入电阻后如果偏角很小。
表明被测电阻阻值较大．（2）当欧姆表表笔直接相连，即0x R =时，表路中电流最大．指针偏满，故电阻零刻度在最右端满偏电流处．（3）x R 与I 是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度．要点二、多用电表1．功能：多用电表又叫“万用表”，是一种集测量交流与直流电压、电流和电阻等功能于一体的测量仪器，它们共用一个表头．由于它具有用途多、量程广、使用方便等优点，在科学实验、生产实践中得到广泛应用．2．外部结构：如图所示是一种多用电表外形图，表的上上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到OFF 挡，或交流电压最高挡．要点诠释：除了机械式多用电表，还有数字式多用电表．数字电表的测量值以数字形式直接在液晶显示屏上显示，使用方便．数字式多用电表内部装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还可具有多种其他功能．要点三、 实验：练习使用多用电表使用多用电表前应先检查其机械零件．若一开始指针不正对电流的零刻度，应调节多用电表的机械零点调节旋钮，使指针正对零刻度．1．用多用电表测量小灯泡的电压（1）将功能选择开关旋到直流电压挡．（2）根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．（3）测量时，用红、黑测试笔使多用电表跟小灯泡L并联，注意使电流从“+”插孔流人多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图所示．（4）根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．2．用多用电表测量通过小灯泡的电流（1）多用电表直流电流挡在电流表原理相同，测量时应使电表与待测电路串联．（2）红表笔插入“+”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入（即红表笔与电源正极相接的一端），从黑表笔流出（即黑表笔与电源负极相接的一端）．如图所示．（3）多用电表直流电流挡是毫安挡，不能测量比较大的电流．（4）测电流时，选择适当的量程，使表针偏转尽量大一些，测量结果比较准确．要点诠释：无论测电流还是测电压，都应使指针偏转尽量大一些，测量结果较准确．3．用多用电表测量定值电阻（1）首先根据估测电阻的大小选合适挡位，通常按大量程挡向小量程挡顺序选择；（2）电阻调零：两表笔短接，调整调零电阻，使指针指到最大电流处或0Ω处；（3）测量读数：读数时要乘倍率．（4）用毕选择开关拨离欧姆挡，一般旋至交流电压最高挡或“OFF”挡上．要点诠释：○1每次换挡后均要重新欧姆调零．○2被测电阻要与电源等其他元件断开．○3要合理选择挡住（即倍率），使指针尽可能指在中值刻度附近，以减少测量误差．4．用多用电表测量二极管的正反向电阻（1）二极管的单向导电性○1晶体二极管是用半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图：○2晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）．当给二极管加正向电压时，它的电阻很小，电路导通（如图甲所示）；当给二极管加反向电压时，它的电阻很大，电路截止（如图乙所示）．（2）欧姆表中电流的方向多用电表做欧姆表用时，电表内部的电源接通，电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．（3）测二极管的正、反向电阻○1测正向电阻”的位置上，将红表笔插入“+”插孔，黑表用多用电表的欧姆挡，量程拨到“10Ω笔插入“－”插孔，然后两表笔短接进行电阻挡调零后，将黑表笔接触二极管的正极，红表R（如图甲所示）．笔接触二极管的负极，稳定后读取示数乘上倍率求出正向电阻1○2测反向电阻 将多用电表的选择开关旋至高倍率的欧姆挡（例如“1000Ω ”），变换挡位之后，需再次把两笔短接调零，将黑表笔接触二极管的负极，红表笔接触二极管的正极，稳定后读取示数乘上倍率（例如1000）求出反向电阻2R （如图乙所示）．要点诠释：（1）当1R 与2R 相差很大时，说明二极管质量较好；当1R 与2R 相差较小时，说明二极管质量不好．如果1R 和2R 均较小，可能二极管短路；如果1R 与2R 均较大，可能二极管断路．（2）实际使用二极管时要辨明它的正、负极．要点四、多用电表的测量原理和使用1．多用电表的测量原理（1）测直流电流和直流电压的原理这一原理实际上是电路的分流和分压原理，按照下图，将其中的转换开关接1或者2时测直流电流，接3或4时测直流电压，转换开关接5时，测电阻。
（2）多用电表电阻挡（欧姆档）测量电阻原理多用电表欧姆挡测量电阻电路原理如图所示，当待测电阻R ，接入图示电路后形成了闭合电路，则闭合电路欧姆定律可知，流过表头的电流为：''XE I R r r R =+++．式中r ＇是1R 和2R 串联后与g R 并联的等效电阻，R ＇是5R 和6R 串联等效电阻，此式可得''x E R r r R I=---，可见，x R 与I 有着一一对应关系，如果在刻度盘上有直接标出与x I 对应x R 的值，则就能从刻度盘上直接读出待测电阻x R 的值。
（3）多用电表电阻挡（欧姆挡）的刻度上面R r r ++＇＇为欧姆挡的内阻R 内，所以xE I R R =+内． 当多用电表未接入电阻时，处于断路状态，即当x R 为无穷大时，电路中没有电流，指针不偏转，故刻度盘最左端为电阻∞处。
当多用电表两表笔直接相连，即0x R =时，电路中电流最大，指针满偏，故电阻零刻度在最右端满偏电流处，此时：X E I R =内（X I 为表头满偏电流） ① 当表头指针半偏时，此时阻值为X R ，则有2X XI E R R =+内 ② 由①②得：X R R =内，即此时被测电阻阻值等于欧姆挡内阻，这时的电阻又叫中值电阻。
由上面的分析可知，在欧姆表的刻度盘上，标出的刻度从零到无穷大，由于I 与R 的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻越大，在刻度盘上刻度值跨度越大，使得在零值附近和无穷大附近很难准确地读出被测电阻的数值（测量误差很大了所以欧姆表只能粗略地测电阻）。
要点诠释：○1测直流电流、直流电压时内部测量电路没有电源，但欧姆挡中有内接电源且红表笔接正接线柱，接电源的负极；黑表笔接负接线柱，接电源的正极。
○2不管用多用电表测什么项目，电流都是从红表笔流入，从黑表笔流出。
○3在中值电阻附近时，指针偏角 与xR的关系比较接近线性，刻度比较均匀，因此在具体测量时，最好使指针位于中央附近，这就是选挡的依据。
2．多用表的使用（1）使用步骤○1用螺丝刀轻轻转动多用电表的机械调零旋钮（调整定位螺丝），使指针正对零刻度（电流、电压的零刻度）。
○2选挡：测电流、电压时选择合适的量程；测电阻时选择合适的倍率，以使指针指在中间13刻度范围。
○3测电阻选用合适的倍率后，用欧姆调零旋钮进行调零（表笔直接接触，指针指右侧电阻零刻度）。
○4将红黑表笔接被测电阻两端进行测量。
○5将指针示数乘以倍率得测量值。
○6将选择开关扳到OFF或交流电压最高挡。
（2）注意事项○1使用欧姆表前，首先应估测待测电阻的大小，选择合适的挡位，如果指针偏转角度大小，应增大倍率；如果指针偏转角度太大，应减小倍率。
○2每次换挡后都要重新进行欧姆调零。
○3被测电阻要跟电源及其他元件断开。
○4测电阻时不要用两手同时接触表笔的金属杆。
○5读数时应将指针示数乘以相应倍率。
要点五、多用电表的量程（挡位）选取与误差分析1．测直流电压或直流电流时，首先根据待测电压（或电流）的估计值选择量程．如果难以估测电压值（或电流值）。
应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测出的值重新确定适当的量程再进行测量．测电压（或电流）时，应使指针尽量指在满刻度的三分之二左右，这时读数较准，测量误差较小．2．测电阻时，应选取合理的倍率挡（1）选挡原则：指针越接近中值电阻，读数越精确．因为当x R R =内，即被测电阻等于欧姆表内阻时，指针半偏恰好指在中间刻度，所以此时的电阻又叫中值电阻．而在中值电阻附近时，指针偏角ϕ与x R 的关系比较接近线性，刻度比较均匀，因此在具体测量时，最好使指针位于中央附近，这就是选挡的依据．（2）选挡方法：首先应估测待测电阻的大小，选择合适的挡位（通常按大量程挡向小量程挡次序选择）．如果选择的挡次不合适，则应重新选挡即换挡，若指针偏角较小，则应选择倍率高一挡的挡次，反之则选低一挡的挡次．每次换挡须重新电阻调零后方可进行测量．实际操作时，若已知待测电阻的数量级，所选挡位是电阻的数量级除以中值电阻的数量级．3．误差分析（1）测量值偏大的主要原因可能是表笔与电阻两端接触欠紧而增大接触电阻，或者在连续测量过程中，表笔接触时间过长，引起多用电表内电池电动势下降，内阻增加．（2）测高值电阻时测量值偏小，则可能是人体电阻并入造成的．（3）欧姆表的刻度是按标准电池标出的，当电池用旧了，电动势和内阻均发生变化，由此会引起测量误差．要点六、 多用电表的读数方法在实验中，测量时要按照有效数字的规律来读数．测量仪器的读数规则为：测量误差出现在哪一位，读数就相应读到哪一位，在中学阶段一般可根据测量仪器的最小分度来确定读数误差出现的位置，对于常用的仪器可按下述方法读数．1．最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读，如最小刻度是1 mm 的刻度尺，测量误差出现在毫米的十分位上，估读到十分之几毫米．量程为3 A V （）的电流表（电压表）、最小刻度为0.1 A V （），则误差出现在安培（伏特）的百分位上，即估读到0.01 A V （）．2．最小分度是“2”或“5”的仪器，测量误差出现在同一位上，同一位分别按二分之一或五分之一估读．如学生用的电流表0.6 A 量程，最小分度为0.02 A ，误差出现在安培的百分位，只读到安培的百分位，估读半小格，不足半小格的舍去，超过半小格的按半小格估读，以安培为单位读数时，百分位上的数字可能为0129、、、、（例如0.48 A ）；学生用的电压表15 V 量程，最小分度为0.5 V ，测量误差出现在伏特的十分位上。

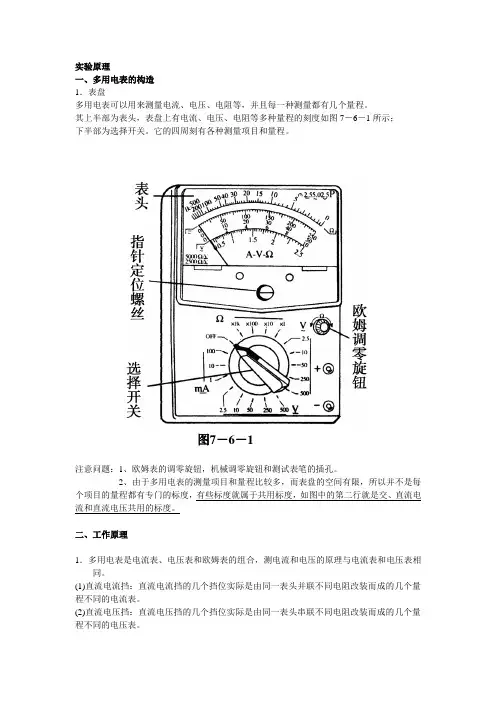

高二多用电表(万用表)深入解析
实验原理一、多用电表的构造 1．表盘多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。
其上半部为表头，表盘上有电流、电压、电阻等多种量程的刻度如图7－6－1所示； 下半部为选择开关。
它的四周刻有各种测量项目和量程。
注意问题：1、欧姆表的调零旋钮，机械调零旋钮和测试表笔的插孔。
2、由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度。
二、工作原理1．多用电表是电流表、电压表和欧姆表的组合，测电流和电压的原理与电流表和电压表相同。
(1)直流电流挡：直流电流挡的几个挡位实际是由同一表头并联不同电阻改装而成的几个量程不同的电流表。
(2)直流电压挡：直流电压挡的几个挡位实际是由同一表头串联不同电阻改装而成的几个量程不同的电压表。
图7－6－1(3)电阻档原理欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻方便。
调零时Ig＝ERg＋R＋r测量时I＝ERg＋R＋r＋Rx显然：只要将对应Rx值的电流刻度I改为阻值Rx即为欧姆表．注意：1、由于I与R成非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻的零刻度在电流满偏处（即表恰好与其它表相反）．2、同时交流电压档的刻度也是不均匀的。
（即除了欧姆表、交流电压表的刻度却是不均匀的，其它三表直流电压、交直流电流表的刻度都是均匀的。
）综合到一个表中见下图所示：图 2.8-3分别表示电流表、欧姆表、电压表的电路示意图。
把它们组合在一起，在图2.8-4的基础上画出最简单得多用电表的电路，并说明转换测量功能。
图7当场训练：学生讨论，画电路图。
教师：（投影）教材图2.8-5（如图所示）。
说出那些位置是电流挡、那些位置是电压挡、那些位置是欧姆挡？哪些位置的量程比较大？学生讨论、代表发言。
师生互动、点评。
人教版高中物理必修三练习使用多用电表课后习题答案及解析
练习使用多用电表
课后习题答案及解析
1．下表是用图 11.5-5 的多用电表进行测量的四次记录，a、b 分别为测量时的指针位置。其中有 的记录了量程（或倍率）但没有记录读数，有的记录了读数但没有记录量程（或倍率），请你填写 表格中的各个空格。
表 用多用电表测量直流电压、直流电流、电阻
序号
所测物理量
量程或倍率
指针
1
直流电压
5V
a
2
直流电流
50mA
a
3
电阻
×100 Ω
ห้องสมุดไป่ตู้
a
4
电阻
×100 Ω
b
读数
1.13V
11.3 mA 5.0×103Ω
400Ω
2．用表盘为图 11.5-1 的多用电表正确测量了一个 13.0 Ω 的电阻后，需要继续测量 一个阻值大约是 2 kΩ 左右的电阻。在用红、黑表笔接触这个电阻两端之前，以下哪 些操作步骤是必需的？请按操作顺序写出。
万用表如果没有OFF档位， 不用的时候要调至交流最 大档，在其他档位容易忘 记换挡把表头烧坏。
5．如图 11.5-7，电池、开关和灯泡组成串联电路。当闭合开关 时，发现灯泡不发光，有可能是以下原因造成的：
（1）电池没电了； （2）开关接触不良； （3）灯泡和灯泡座接触不良。 为了判断究竟是以上哪种原因造成的，在闭 合开关且不拆开导线的情况下，用多用电表2.5 V 直流电压挡进行检测。多用电表红、黑表笔 应该分别接触何处？根据电压表读数怎样作出 判断？
接触AB点如果没有示数，说明电池没电了。 接触CD点如果没示数，说明开关完好，如果有示数说明开关坏了。 接触EF点如果没示数，说明灯泡和灯座完好，如果有示数说明灯泡或灯座坏了
高中物理多用电表原理基础练习题(含答案)
高中物理多用电表原理基础练习题（含答案）一、单选题1．如图是多用电表的原理图，通过选择开关k分别与123456连，以改变电路结构，分别成为电流表、电压表及欧姆表，则下列说法正确的是（）A．当选择开关k分别与1、2相连时是电流表，与3、4相连是电压表，与5、6相连时是欧姆表B．当选择开关k分别与1、2相连时是电流表，与3、4相连是欧姆表，与5、6相连时是电压表C．作电流表时2比1量程大，作电压表时6比5量程大D．作电流表或电压表时电流从红表笔流进黑表笔流出，作欧姆表时电流从红表笔流出黑表笔流进2．多用电表在测量通过小灯泡的电流时，应选择下图中的哪种连接方式？（）A．B．C．D．二、实验题3．如图中，甲所示为某多用电表内部简化电路图。
藏同学想通过该多用表的欧姆挡测量量程为3V的电压表内阻，如图乙所示。
（1）主要步骤如下：①将选择开关拨到“×100”的欧姆挡上：①将两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻零刻度处；①将红表笔与待测电压表（选填“正”或“负”）接线柱相接，黑表笔与另一接线柱相连，发现此时指针偏转角度很小；①换用（选填“×10”或“×1k”）欧姆挡重新后测量，发现此时指针偏转适中，记下电阻数值；①将选择开关调至空挡或交流电压最高挡后拔下表笔，将多用电表放回桌上原处，实验完毕。
（2）实验中表盘示数如图所示，则欧姆表的读数为Ω。
（3）此时电压表读数为V。
4．如图甲所示为多用电表的示意图，现用它测量一个阻值约为2000Ω的电阻，测量步骤如下：①调节指针定位旋钮，使电表指针停在 （填“电阻”或“电流”）的“0”刻度线； ①将选择开关旋转到电阻挡的 （填“×1”或“×10”或“×100”或“×1 k”）位置； ①将红、黑表笔分别插入“＋”“-”插孔，并将两表笔短接，调节 ，使电表指针对准 （填“电阻”或“电流”）的“0”刻度线；①将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为 Ω；①测量完毕，将选择开关旋转到 位置。
实验：练习使用多用电表(专题训练)(学生版) 24-25学年高中物理同步知识点(人教版必修第三册)
11.5 实验：练习使用多用电表（专题训练）【四大题型】一．多用电表的结构和使用方法（共8小题）二．多用电表直流电流、电压表的读数（共5小题）三．多用电表测电阻的方法、操作步骤、注意事项和读数（共11小题）四．使用多用电表测量二极管的正反向电阻（共3小题）一．多用电表的结构和使用方法（共8小题）1．关于多用电表的使用，下列操作不正确的是（ ）A．测电压时，图甲连接方式红、黑表笔接法正确B．测电流时，应按图乙连接方式测量C．测电阻时，可以按图丙连接方式测量D．测二极管的正向电阻时，应按图丁连接方式测量2．如图为简易多用电表的电路图。
电源E为直流电源；R1、R2、R3、R4和R5是定值电阻；表头G的满偏电流为5mA，内阻为20Ω；虚线方框为换挡开关；A端和B端分别与两表笔相连。
该多用电表共有5个挡位，分别为直流电压5V挡和10V挡，直流电流10mA挡和25mA 挡，欧挡。
则以下说法中正确的是（ ）A．多用电表的B端应与黑色表笔相连接B．在使用欧姆表中“×100”挡测量电阻阻值时，发现指针非常靠近欧姆零点，应该选择更小倍率挡C．开关接1时比接2时电表量程小D．若要使用直流电压5V挡，则换挡开关应与5相连3．（多选）某同学练习使用多用电表分别测量如图电路中小灯泡L的电压、电阻与电流。
以下测量中多用表与电路的连接正确可行的是（ ）A．S闭合，红表笔接a，黑表笔接b，测L两端电压B．S闭合，红表笔接a，黑表笔接b，测L的电阻C．S断开，红表笔接a，黑表笔接b，测L的电阻D．S断开，红表笔接c，黑表笔接d，测流经L的电流4．（多选）关于多用电表和电阻率，下列说法正确的是（ ）A．用多用表测电压、电流和电阻时，电流都是从红表笔流入B．多用表的电压挡、电流挡和欧姆挡都是靠外部提供电流的C．电阻率反映导体的导电性能，电阻率越大，导电性能越好D．常用的导线是用电阻率较小的铝、铜材料做成的5．如图甲为简易多用电表原理图，表头G的满偏电流为250μA，内阻为480Ω。
高考物理多用电表读数练习——全部
高考物理多用表读数练习专题多用电表【例】（2008年宁夏理综）图1为一正在测量中的多用电表表盘.（1）如果是用×10Ω档测量电阻，则读数为Ω。
（2）如果是用直流10 mA档测量电流，则读数为 mA。
（3）如果是用直流5 V档测量电压，则读数为 V。
答案： (1)60 (2)7.18 (3)3.59练习1、某人用多用电表按准确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如图2所示，则其电阻值是__________。
如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。
改变挡位调整倍率后，要特别注意重新____________________。
练习2、用多用表测量电流、电压或电阻时，表盘指针的位置如图21＇-3所示。
如果选择开关指在“ｖ—2.5”位置时，测量结果为；如果选择开关指在“ｍＡ—10”位置时，测量结果为；如果选择开关指在“Ω×100”位置时，测量结果为。
练习3、（08上海长宁区一模）如图所示是学生实验用的多用表刻度盘，当选用量程为25V的电压档测量电压时，表针指于图示位置，则所测电压为_____V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为_______Ω；用多用表测电阻所使用的原理是___________________________________．练习4、（（08上海浦东新区一模）如图是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为_____mＡ；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。
如果要用此多用表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆档是_________（选填“×10”、“×100”或“×1K”）。
高中物理学案：多用电表的原理实验：练习使用多用电表含解析
8多用电表的原理9 实验:练习使用多用电表一、欧姆表1．原理：依据闭合电路的欧姆定律制成，它是由电流表改装而成的．2．内部构造：由表头、电源和可变电阻三部分组成．3．测量原理如图所示，当红、黑表笔间接入被测电阻R x时，通过表头的电流I g＝错误!,改变R x,电流I随着改变,每个R x值都对应一个电流值，在刻度盘上直接标出与I值对应的R x值，就可以从刻度盘上直接读出被测电阻的阻值．电阻挡的零刻度为什么在刻度盘最右端？提示：当所测电阻R x＝0时,电流表中的电流最大，为表头的满偏电流．二、多用电表1．用途：共用一个表头，可分别测量电压、电流、电阻等物理量．2．最简单的多用电表原理图如图甲所示，当单刀多掷开关接通1时，可作为电流表使用；接通2时,可作为欧姆表使用；接通3时，可作为电压表使用．3．外形构造如图乙所示(把图上内容补充完整），选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位置，多用电表内对应的仪表电路被接通，就相当于对应的仪表．在不使用时,应把选择开关旋到OFF挡或交流电压最高挡．多用电表在使用完毕后，为什么将选择开关置于“OFF”挡或交流电压的最高挡？提示：原因有二：一是为了断开表内电源电路，以防电源放电，损坏电源；二是为了在使用不当时保护电表。
考点一欧姆表测电阻的原理1．原理如图所示欧姆表测量电阻的理论根据是闭合电路欧姆定律,所以通过表头的电流为:I＝错误!，R x与电流I一一对应,故可以将表盘上的电流值改为电阻值, 就可以从表盘上直接读出电阻的数值，这样就制成了一个欧姆表．其中，R也叫调零电阻,R＋R g＋r为欧姆表的内阻．2．刻度标注1使用欧姆挡测电阻时，指针的偏角越大，测量电阻值越小，指针的偏角越小，测量电阻值越大.2流过欧姆表的电流是自己内部电源提供的，流过电压表和电流表的电流是外电路的电源提供的。
【例1】如图所示是欧姆表的工作原理图．（1）若表头的满偏电流为I g＝500 μA,干电池的电动势为1。
高中物理 第二章 恒定电流 第8节 多用电表的原理讲义+习题(含解析)新人教版选修3-1
第8节 多用电表的原理1．知道欧姆表测量电阻的原理。
2．了解欧姆表的内部结构和刻度特点。
3．了解多用电表的基本结构，知道多用电表的测量功能。
一、欧姆表1．原理依据□01闭合电路的欧姆定律，由□02电流表改装而成的。
2．内部构造由□03表头、□04电源和□05可变电阻三部分组成(如图)。
二、多用电表1．用途共用一个表头，可分别测量□01电压、□02电流、□03电阻。
2．最简单的多用电表原理图如图所示，当单刀多掷开关接通1时，可作为□04电流表使用，接通2时，可作为□05欧姆表使用，接通3时，可作为□06电压表使用。
(1)欧姆表指针偏角越大，表明被测电阻越大。
( )(2)欧姆表红表笔接表内电源的正极。
( )(3)欧姆表测电阻时，指针偏角偏大，应换大倍率挡。
( )(4)多用电表所有刻度都是均匀的。
( )(5)用多用表无论是测电压还是测电流时电流总是从红表笔流入，从黑表笔流出。
( )提示：(1)×(2)×(3)×(4)×(5)√课堂任务欧姆表原理仔细观察下列图片，认真参与“师生互动”。
活动1：我们知道电流表可以看成显示电流的特殊电阻R g，如图甲，当接入电路的电阻R变化时，电流就变化，电流表示数I和电阻R有什么关系？提示：由闭合电路欧姆定律得I＝Er＋R g＋R，所以电流表示数I和接入的电阻阻值R一一对应。
活动2：由活动1的结论可知，将电流刻度换成电阻刻度，就能用电流表测电阻值，图乙的表盘应该如何标定电阻的最大值和最小值？提示：由I＝Er＋R g＋R可知，电流越大，电阻越小，电阻允许的变化范围是0～∞。
当电流为0时，A、B间断开，电阻为无穷大，所以电流的0刻度标为电阻的∞；当电流达到满偏刻度时，电阻应最小，所以标为0。
活动3：为了标定电阻的0刻度，甲图测量电路是否能达到要求？如果不能，请对电路改装，这时电阻0刻度如何标定？提示：由甲图可知，A 、B 接触电阻为0时，电流超过量程，所以甲图不符合要求，应该串联一个滑动变阻器，如图所示。
多用电表的使用---经典练习题(含答案)
(时间: 60分钟)1. 甲、乙两同学使用多用电表欧姆挡测同一个电阻时, 他们都把选择开关旋到“×100”挡, 并能正确操作. 他们发现指针偏角太小, 于是甲把选择开关旋到“×1 k”挡, 乙把选择开关旋到“×10”挡, 但乙重新调零, 而甲没有重新调零. 则以下说法正确的是()A. 甲选挡错误, 而操作正确B. 乙选挡正确, 而操作错误C. 甲选挡错误, 操作也错误D．乙选挡错误, 而操作正确答案 D解析在使用多用电表的欧姆挡时一定要先进行欧姆调零, 再测量；同时为了减小误差, 要尽量使指针指在中间刻度附近, 即要合理地选择倍率挡位.2. 用多用电表的欧姆挡(×1 kΩ)检验性能良好的晶体二极管, 发现多用电表的指针向右偏转的角度很小, 这说明()A. 二极管加有正向电压, 故测得电阻很小B．二极管加有反向电压, 故测得电阻很大C. 此时红表笔接的是二极管的正极D. 此时红表笔接的是二极管的负极答案BC3. 关于多用电表表面上的刻度线, 下列说法中正确的是()A．直流电流刻度线和直流电压刻度线都是均匀的, 可以共用一个刻度盘B. 电阻刻度是不均匀的C. 电阻刻度上的零刻度与直流电流的最大刻度线相对应D. 电阻刻度上的零刻度与直流电流的最大刻度线不对应答案ABC解析多用表中, 直流电流和电压刻度是均匀的, 但电阻刻度不均匀, A.B选项正确；电阻零刻度对应Ig.电阻∞刻度线对应I＝0, 故C选项正确.4．如图2124所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时, 表针指示如图所示, 则：图2124(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻, 为了使测量结果比较精确, 应选用的欧姆挡是________(选填“×10”、“×100”或“×1 k”).(2)用此多用电表进行测量, 当选用量程为50 mA的电流挡测量电流时, 表针指于图示位置, 则所测电流为________ mA；当选用量程为250 mA的电流挡测量电流时, 表针指于图示位置, 则所测电流为________ mA.(3)当选用量程为10 V的电压挡测量电压时, 表针也指于图示位置, 则所测电压为________ V.答案(1)1.5×103×1 k(2)30.8(30.7～30.9都正确)154(3)6.2解析(1)欧姆表读数: 对应最上一行刻度值为15, 倍率为“×100”, 读数为1.5×103 Ω；测2.0×104 Ω电阻时应选“×1 k”的欧姆挡.(2)选50 mA直流电流挡, 则每一大格表示10 mA, 每一小格表示1 mA, 测量的精确度为1 mA, 应估读到0.1 mA(此时为估读), 指针对应的读数为30.8 mA；选择量程为250 mA的电流挡, 则每一大格表示50 mA, 每一小格表示5 mA, 测量的精确度为5 mA, 应估读到1 mA(此时为估读), 指针对应的读数为154 mA.(3)选择10 V电压挡, 则每一大格表示2 V, 每一小格表示0.2 V, 测量的精确度为0.2 V, 应估读到0.1 V(此时应为估读), 指针对应的读数为6.2 V.5．用多用电表的欧姆挡测量一未知电阻的阻值, 若将选择倍率的旋钮拨至“×100 Ω”的挡时, 测量时指针停在刻度盘0 Ω附近处, 为了提高测量的精确度, 有下列可供选择的步骤:A. 将两根表笔短接B. 将选择开关拨至“×1 kΩ”挡C. 将选择开关拨至“×10 Ω”挡D. 将两根表笔分别接触待测电阻的两端, 记下读数E．调节调零电阻, 使指针停在0 Ω刻度线上F. 将选择开关拨至交流电压最高挡上将上述步骤中必要的步骤选出来, 这些必要步骤的合理顺序是________(填写步骤的代号)；若操作正确, 上述D步骤中, 指针偏转情况如图2125所示, 则此未知电阻的阻值是Rx＝________.图2125答案CAEDF160 Ω6. 在练习使用多用电表的实验中(1)某同学连接的电路如图2126所示图2126①若旋转选择开关, 使尖端对准直流电流挡, 此时测得的是通过________的电流；②若断开电路中的电键, 旋转选择开关使其尖端对准欧姆挡, 此时测得的是__________的电阻；③若旋转选择开关, 使尖端对准直流电压挡, 闭合电键, 并将滑动变阻器的滑片移至最左端, 此时测得的是__________两端的电压.(2)在使用多用电表的欧姆挡测量电阻时, 若()A. 双手捏住两表笔金属杆, 测量值将偏大B. 测量时发现指针偏离中央刻度过大, 则必须减小倍率, 重新调零后再进行测量C. 选择“×10”倍率测量时发现指针位于20与30正中间, 则测量值小于25 ΩD．欧姆表内的电池使用时间太长, 虽然完成调零, 但测量值将略偏大答案(1)①R1②R1和R2串联③R2(或电源的路端电压)(2)D解析(1)①当多用电表选择开关尖端对准直流电流挡时, 电流表与R1串联, 此时电流表测得的是通过R1的电流.②切断电路, 选择开关尖端对准欧姆挡时, 测得的是R1和R2的串联总电阻.③选择开关尖端对准直流电压挡, 闭合开关, 且滑动变阻器的滑片移至最左端时, 电阻R1被短路, 此时多用电表示数等于电阻R2两端的电压, 也等于电源的路端电压.(2)双手捏住两表笔金属杆时, 测量值为被测电阻与人体电阻的并联阻值, 应偏小, A错误；测量时指针若向左偏离中央刻度过大, 应增大倍率, B错误；选择开关对应“×10”倍率时, 指针位于20与30正中间时, 测量值应小于250 Ω, C错误；电池用时间太久, 电动势减小, 虽然完成调零, 但中值电阻偏小, 测量时读数将比真实值偏大, D正确．图21277. 用如图2127所示的多用电表测量电阻, 要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量:(1)旋动部件________, 使指针对准电表的“0”刻线．(2)将K旋转到电阻挡“×100”的位置.(3)将插入“＋”、“－”插孔的表笔短接, 旋动部件______. 使指针对准电阻的________(选填“0刻线”或“∞刻线”).(4)将两表笔分别与待测电阻相接, 发现指针偏转角度过小．为了得到比较准确的测量结果, 请从下列选项中挑出合理的步骤, 并按________的顺序进行操作, 再完成读数测量．A. 将K旋转到电阻挡“×1 k”的位置B. 将K旋转到电阻挡“×10”的位置C. 将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接, 旋动合适部件, 对电表进行校准答案(1)S(3)T0刻线(4)ADC解析用多用电表测量电阻时, 在测量之前就要观察指针是否在零刻度线上, 若指针不在零刻度线上, 用螺丝刀小心旋动指针定位螺丝S, 使指针对准电流的“0刻线”. 然后旋动选择开关K, 选择量程, 再将两表笔短接, 调整调零电阻的旋钮T, 使指针对准满偏刻度(即电阻的“0刻线”), 接下来才能将两表笔的金属部分分别与被测电阻的两根引线相接, 测量被测电阻的阻值. 若在测量过程中, 发现指针偏转角度过小, 表明被测的电阻阻值很大, 这时要换用更高倍率的挡位, 例如, 本题就要从“×100”挡位更换到“×.k”挡位.图21288. 如图2128所示, 电路中有三根导线, 其中一根是断的, 电源、电阻R1.R2及另外两根导线是好的. 为了查出断导线, 某学生想先用多用电表的红表笔连接在电源的正极a, 再将黑表笔连接在电阻R1的b端和R2的c端, 并观察多用电表指针的示数. 下列选项中符合操作规程的是()A. 直流10 V挡B. 直流0.5 A挡C. 直流2.5 V挡D. 欧姆挡答案 A解析因为被检测的电路为含电源电路, 所以选用欧姆挡一定不行. 由于电路中电源电动势为6 V, 所以选用直流2.5 V挡也不安全. 估测电路中电流的最大值可能为Im＝＝ A＝1.2 A, 所以选用直流0.5 A挡也不对, 只能选用直流10 V挡. 故正确答案为A.图21299. 如图2129所示为一电路板示意图, a、b、c、d为接线柱, a、d与220 V的交流电源连接, ab 间、cd间分别连接一个电阻, 现发现电路中没有电流, 为检查电路故障, 用一多用电表的交流电压表分别测得b、d两点以及a、c两点间的电压均为220 V, 由此可知()A. ab间电路通, cd间电路不通B. ab间电路不通, bc间电路通C. ab间电路通, bc间电路不通D．bc间电路不通, cd间电路通答案 C解析测量ac时电压为220 V, 说明abc这一段电路某点断路, 测bd时电压为220 V, 说明bcd间某点断路, 显然, 这两种情况综合的结果便是bc断路. 故选C.图2121010. 如图21210所示的电路中, 1.2.3.4.5.6为连接点的标号. 在开关闭合后, 发现小灯泡不亮. 现用多用电表检查电路故障, 需要检测的有: 电源、开关、小灯泡、3根导线以及电路中的各连接点.(1)为了检测小灯泡以及3根导线, 在连接点1.2已接好的情况下, 应当选用多用电表的________挡. 在连接点1.2同时断开的情况下, 应当选用多用电表的________挡.(2)在开关闭合情况下, 若测得5、6两点间的电压接近电源的电动势, 则表明__________________可能有故障.(3)将小灯泡拆离电路, 写出用多用电表检测该小灯泡是否有故障的具体步骤．答案(1)电压欧姆(2)开关或连接点5.6(3)①调到欧姆挡②将红黑表笔相接, 检查欧姆挡能否正常工作；③测量小灯泡的电阻. 如果电阻无穷大, 表明小灯泡有故障.解析(1)当连接点1.2已接好时, 电路中已有电压存在, 故需用电压挡来检测电路. 当连接点1.2同时断开时, 电路中没有电源提供电压, 要检测电路故障, 只有通过测各段电路的电阻是否异常, 故采用欧姆挡.(2)当电路中两点间有电压时, 这表明在此两点之外的电路与电源两极是连通的. 当测出两点间电压等于电源电压而又确定电路故障是断路引起时, 就可以确定断路位置在此两点之间.11．在黑箱内有一由四个阻值相同的电阻构成的串、并联电路, 黑箱面板上有三个接线柱1、2和3.用欧姆表测得1、2接线柱之间的电阻为1 Ω, 2、3接线柱之间的电阻为1.5 Ω, 1、3接线柱之间的电阻为2.5 Ω.(1)在虚线框中画出黑箱中的电阻连接方式；(2)如果将1.3接线用导线连接起来, 1.2接线柱之间的电阻为________Ω.答案(1)见解析(2)0.6解析(1)三次测量电阻不同, 三个接线柱里电阻连接肯定不是对称关系, 电阻连接方式如图所示, 每个电阻为1 Ω.(2)如果将1、3接线柱用导线连接起来, 1、2接线柱之间的电阻可等效为1 Ω电阻和1.5 Ω电阻并联, 阻值为0.6 Ω.。
高二物理 多用电表 习题及答案解析
多用电表一、选择题1．用多用电表欧姆档测电阻时，下列说法中正确的是（）A．测量前必须欧姆调零，而且每测一次电阻都要重新欧姆调零B．为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C．待测电阻若是连在电路中，应当把它先与其他元件断开后再测量D．使用完毕应当拔出表笔，并把选择开关旋到直流电压最高2．关于多用电表表盘上的欧姆挡刻度线，下列说法中正确的是（）A．零欧姆刻度线与电流零刻度线重合B．零欧姆刻度线与电流表满偏电流刻度线重合C．欧姆刻度是不均匀的，欧姆值越大，刻度线越密D．欧姆刻度是不均匀的．欧姆值越小，刻度线越密3．下列说法中正确的是（）A．欧姆表的每一挡的测量范围都是0～∞B．用不同挡的欧姆表测量同一电阻的阻值时，误差大小是一样的C．用欧姆表测电阻，指针越接近刻度盘中央时，误差越大D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小4．用多用电表测量电阻时，下面注意事项错误的是（）A．测量电路中某个电阻的阻值时，一定要把该电阻与其他的元件断开后才能测量B．测量时红、黑表笔不能接错C．测量时手不要与表笔的金属杆接触D．测量时要选择适当的量程，应使电表的指针在中央刻度的附近，否则要改变量程，每次更换量程，都要重新进行欧姆调零5．调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转的角度极小，下列正确的判断和做法是（）A．这个电阻值很小B．这个电阻值很大C．为了把电阻测得更准确一些，应换用“×1”挡，重新调零后再测量D．为了把电阻测得更准确一些，应换用“×100”挡，重新调零后再测量6．(2015 北京西城区二模)如图是一个多用电表的简化电路图。
S为单刀多掷开关，通过操作开关，接线柱O可以接通1，也可以接通2、3、4、5或6。
下列说法正确的是（）A．当开关S分别接1或2时，测量的是电流，其中S接1时量程较大B．当开关S分别接3或4时，测量的是电阻，其中A是黑表笔C．当开关S分别接5或6时，测量的是电阻，其中A是红表笔D．当开关S分别接5和6时，测量的是电压，其中S接5时量程较大7．（2016 铜仁市模拟）学生实验中使用的双量程电流表内是采用如图所示的环形分流电路。
多用电表练习题
多用电表练习题多用电表练习题电力是现代社会不可或缺的能源之一，而电表则是用来测量电能消耗的重要工具。
掌握多用电表练习题，不仅可以帮助我们更好地了解电能的使用和计量，还能提高我们的电力知识和应用能力。
本文将介绍一些常见的多用电表练习题，并解析它们的解答过程，希望能对读者有所帮助。
1. 一个电阻为10欧姆的电炉，通过电流表测得电流为5安培，求电炉的功率。
解析：功率可以通过电流和电阻的关系计算得到。
根据公式P=I^2*R，其中P为功率，I为电流，R为电阻。
将已知数据代入公式，可以得到P=5^2*10=250瓦特。
2. 一台电视机的功率为200瓦特，如果它连续工作10小时，求它消耗的电能。
解析：电能可以通过功率和时间的关系计算得到。
根据公式E=P*t，其中E为电能，P为功率，t为时间。
将已知数据代入公式，可以得到E=200*10=2000瓦时。
3. 一个电路中有一个电阻为20欧姆的电灯泡和一个电阻为30欧姆的电热器，它们并联在一起，通过电流表测得总电流为3安培，求电灯泡和电热器的功率分别是多少。
解析：总电流可以通过电路中的电阻和电压的关系计算得到。
根据公式I=U/R，其中I为电流，U为电压，R为电阻。
将已知数据代入公式，可以得到3=U/(20+30)，解得U=150伏特。
根据功率和电流的关系，可以得到电灯泡的功率为P1=I^2*R1=3^2*20=180瓦特，电热器的功率为P2=I^2*R2=3^2*30=270瓦特。
4. 一个电路中有一个电阻为40欧姆的电炉和一个电阻为60欧姆的电灯泡，它们串联在一起，通过电流表测得总电流为2安培，求电炉和电灯泡的功率分别是多少。
解析：总电流可以通过电路中的电阻和电压的关系计算得到。
根据公式I=U/R，其中I为电流，U为电压，R为电阻。
将已知数据代入公式，可以得到2=U/(40+60)，解得U=200伏特。
根据功率和电流的关系，可以得到电炉的功率为P1=I^2*R1=2^2*40=160瓦特，电灯泡的功率为P2=I^2*R2=2^2*60=240瓦特。
