气相色谱仪的工作原理

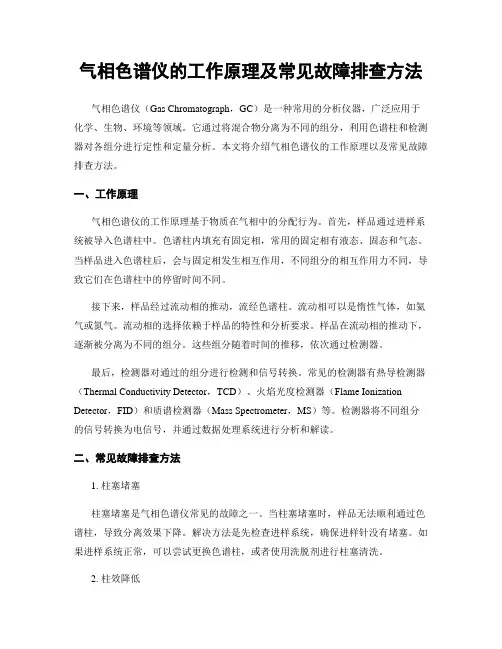

气相色谱仪的工作原理及常见故障排查方法
气相色谱仪的工作原理及常见故障排查方法气相色谱仪（Gas Chromatograph，GC）是一种常用的分析仪器，广泛应用于化学、生物、环境等领域。
它通过将混合物分离为不同的组分，利用色谱柱和检测器对各组分进行定性和定量分析。
本文将介绍气相色谱仪的工作原理以及常见故障排查方法。
一、工作原理气相色谱仪的工作原理基于物质在气相中的分配行为。
首先，样品通过进样系统被导入色谱柱中。
色谱柱内填充有固定相，常用的固定相有液态、固态和气态。
当样品进入色谱柱后，会与固定相发生相互作用，不同组分的相互作用力不同，导致它们在色谱柱中的停留时间不同。
接下来，样品经过流动相的推动，流经色谱柱。
流动相可以是惰性气体，如氦气或氮气。
流动相的选择依赖于样品的特性和分析要求。
样品在流动相的推动下，逐渐被分离为不同的组分。
这些组分随着时间的推移，依次通过检测器。
最后，检测器对通过的组分进行检测和信号转换。
常见的检测器有热导检测器（Thermal Conductivity Detector，TCD）、火焰光度检测器（Flame Ionization Detector，FID）和质谱检测器（Mass Spectrometer，MS）等。
检测器将不同组分的信号转换为电信号，并通过数据处理系统进行分析和解读。
二、常见故障排查方法1. 柱塞堵塞柱塞堵塞是气相色谱仪常见的故障之一。
当柱塞堵塞时，样品无法顺利通过色谱柱，导致分离效果下降。
解决方法是先检查进样系统，确保进样针没有堵塞。
如果进样系统正常，可以尝试更换色谱柱，或者使用洗脱剂进行柱塞清洗。
2. 柱效降低柱效降低是指色谱柱的分离效果下降，峰形变宽或峰高降低。
柱效降低可能由于色谱柱老化、污染或损坏引起。
解决方法是更换色谱柱，并对进样系统进行清洗和维护。
此外，定期检查流动相和进样系统的质量也是预防柱效降低的重要措施。
3. 检测器信号异常检测器信号异常是指检测器输出的信号与预期不符，可能是信号过小、过大或波动较大。
气相色谱仪的原理
气相色谱仪的原理气相色谱仪是一种利用气相色谱法进行分析的仪器。
它主要由进样装置、色谱柱、检测器和数据处理系统组成。
在气相色谱仪中，样品首先被蒸发成气态，然后通过色谱柱进行分离，最后被检测器检测并进行数据处理。
气相色谱仪的原理主要包括进样、分离和检测三个方面。
首先是进样过程。
样品首先被装入进样装置中，然后通过加热或者其他方式转化为气态物质。
气态样品随后被注入色谱柱中，进行后续的分离和检测过程。
进样过程的关键是要确保样品能够被充分蒸发，并且能够稳定地进入色谱柱中，以保证后续的分离和检测的准确性和可靠性。
其次是分离过程。
色谱柱是气相色谱仪中的核心部件，它能够将混合物中的各种成分进行有效的分离。
色谱柱通常由填料和管壁组成，填料的种类和粒径会对分离效果产生重要影响。
当样品进入色谱柱后，不同成分会因为在填料中的分配系数不同而在色谱柱中发生分离，最终形成不同的峰。
分离过程的关键是要选择合适的色谱柱和填料，以及控制好色谱柱的温度和流速，以确保分离的准确性和分辨率。
最后是检测过程。
分离后的物质会通过检测器进行检测，常用的检测器包括火焰光度检测器、质谱检测器等。
检测器会将不同成分转化为电信号，并将其传送到数据处理系统中进行处理。
检测过程的关键是要选择合适的检测器，并且控制好检测条件，以确保检测的灵敏度和准确性。
总的来说，气相色谱仪的原理包括进样、分离和检测三个方面，每个方面都有其关键的技术要点。
只有这些技术要点都得到合理的控制和实施，才能够保证气相色谱仪的分析结果的准确性和可靠性。
希望本文所介绍的气相色谱仪的原理能够对大家有所帮助。
气相色谱仪的原理及应用方法
气相色谱仪的原理及应用方法一、气相色谱仪的原理气相色谱仪（Gas Chromatograph，简称GC）是一种分离和分析化合物的仪器。
它基于样品在气相和固定相之间相互分配的原理，通过柱和载气的选择实现对样品中各种化合物的分离。
1.1 采集样品在开始实验之前，需要准备样品，并采用适当的方法将需要分析的化合物转化为气态。
这可以通过蒸馏、热解、溶剂提取等方法完成。
1.2 柱的选择选择适当的柱是实现有效分离的关键。
柱的选择取决于需要分离的化合物的性质和分析目的。
常见的柱类型包括填充柱和毛细管柱。
填充柱常用于高分子化合物的分离，而毛细管柱适用于低分子量有机物的分离。
1.3 载气的选择载气在气相色谱中起到推动样品通过柱的作用。
常用的载气有氮气、氢气和惰性气体等。
载气的选择取决于对分子扩散速率和分离效果的要求，以及实验室中的安全性和成本等因素。
1.4 分离原理分离原理是气相色谱仪的核心。
它基于化合物在液相和固相之间的分配系数不同，使得样品中的各种化合物在柱上以不同的速率通过。
在样品通过柱的过程中，化合物会被分离出来，并形成不同的峰。
1.5 检测器的作用在分离完成后，需要通过检测器对分离出来的化合物进行定量或定性分析。
常见的检测器包括气体放大器检测器、火焰光度检测器和质谱检测器等。
二、气相色谱仪的应用方法气相色谱仪在各个领域中都有广泛的应用，以下列举几个主要的应用方法。
2.1 环境监测气相色谱仪在环境监测中起到非常重要的作用。
它可以用于检测大气中的有害气体和有机污染物，从而评估环境质量和监测污染源。
通过气相色谱仪的应用，我们可以及时发现和控制环境污染，保护人类的健康和生态环境。
2.2 化学分析气相色谱仪广泛应用于化学分析领域。
它可以对物质进行成分分析、结构鉴定和定量分析。
在药物分析、食品安全检测和石油化工等领域，气相色谱仪都是不可或缺的分析工具。
它可以高效地分离复杂的混合物，提高分析的准确性和灵敏度。
2.3 药物筛查气相色谱仪也被广泛应用于药物筛查。
气相色谱仪的基本原理与结构
气相色谱仪的基本原理与结构一、气相色谱仪的基本原理：色谱法，又称色谱法或色谱法，是一种利用物质的溶解性和吸附性的物理化学分离方法。
分离原理是基于流动相和固定相混合物中各组分功能的差异。
以气体作为流动相的色谱法称为气相色谱法(Gas Chromatography，简称GC)，气相色谱是机械化程度很高的色谱方法，广泛应用于小分子量复杂组分物质的定量分析。
流动相:携带样品通过整个系统的流体，也称为载气。
固定相:色谱柱中的固定相、载体、固定液和填料。
二、气相色谱仪的组成：气相色谱仪主要由气路系统、采样系统、分离系统、检测及温控系统和记录系统组成。
图1. 气相色谱仪结构简图1. 气相色谱仪的气路系统气相色谱仪的气路系统包括气源、净化干燥管和载气流速控制装置，是一个载气连续运行的密闭管路系统，通过气相色谱仪的气路系统获得纯净、流速稳定的载气。
气相色谱仪的气路系统气密性、流量监测的准确性及载气流速的稳定性都是影响气相色谱仪性能的重要因素。
气相色谱仪中常用的载气有氢气、氮气和氩气，纯度要求99.999%以上，化学惰性好，不与待测组分反应。
载气的选择除了要求考虑待测组分的分离效果之外，还要考虑待测组分在不同载气条件下的检测器灵敏度。
2. 气相色谱仪的进样系统气相色谱仪的进样系统主要包括进样器和气化室两部分。
(1)注射器:根据待测组分的不同相态，采用不同的注射器。
通常，液体样品用平头微量进样器进样，如图2所示。
气体样品通常通过旋转六通阀或色谱仪提供的吸头微量进样器注入，如图2所示。
图2. 气体、液体进样器固体试样一般先溶解于适当试剂中，然后用微量注射器以液体方式进样。
（2）气化室：气化室一般由一根不锈钢管制成，管外绕有加热丝，作用是将液体试样瞬间完全气化为蒸气。
气化室热容量要足够大，且无催化效应，以确保样品在气化室中瞬间气化且不分解。
3. 气相色谱仪的分离系统气相色谱仪的分离系统是气相色谱仪的核心部分，作用是将待测样品中的各个组分进行分离。
气相色谱仪工作原理
气相色谱仪工作原理
气相色谱仪（Gas Chromatography，简称GC）是一种常用的色谱分析仪器，它通过气相色谱法进行物质的分离和定性、定量分析。
它的工作原理主要包括样品的进样、分离柱的分离、检测器的检测和数据处理等几个方面。
首先，样品被注入气相色谱仪的进样口，经过进样系统后，样品被导入分离柱中。
分离柱是气相色谱仪的关键部件，它通常由不同材质和不同极性的填料组成，用来分离混合物中的各种成分。
当样品通过分离柱时，不同成分会因为和填料的相互作用力不同而在柱中发生分离，从而实现对混合物的分离。
接下来，样品的各个成分被分离后，会被送入检测器进行检测。
检测器是气相
色谱仪中另一个重要的部件，它可以根据被检测物质的性质产生相应的信号。
常见的检测器包括火焰光度检测器（FID）、电子捕获检测器（ECD）、氮磷检测器（NPD）等。
这些检测器可以对不同类型的物质进行检测，并将检测结果转化为
电信号输出。
最后，检测到的信号会被送入数据处理系统进行处理。
数据处理系统可以对信
号进行放大、滤波、积分等操作，最终将信号转化为峰面积或峰高度等数据。
通过对这些数据的处理，可以得到被分离物质的定量和定性分析结果。
总的来说，气相色谱仪的工作原理是通过进样、分离、检测和数据处理等步骤，将混合物中的各种成分进行分离和检测，最终得到定性和定量分析的结果。
它具有分离效率高、分析速度快、灵敏度高等优点，因此在化学分析、环境监测、药物分析等领域得到了广泛的应用。
气相色谱仪工作原理

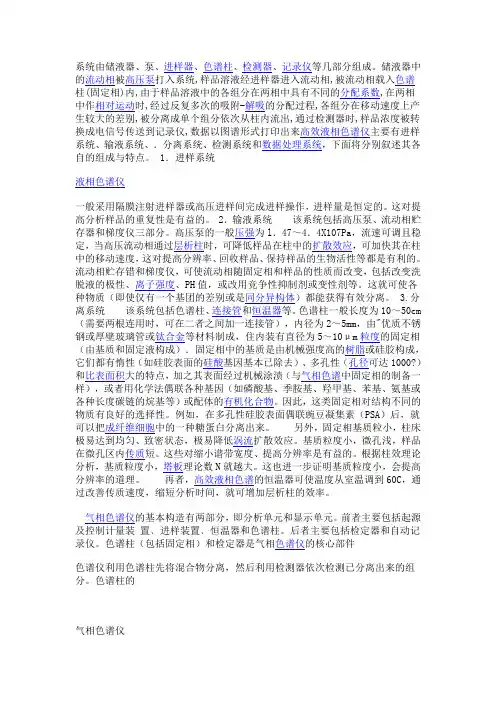

系统由储液器、泵、进样器、色谱柱、检测器、记录仪等几部分组成。
储液器中的流动相被高压泵打入系统,样品溶液经进样器进入流动相,被流动相载入色谱柱(固定相)内,由于样品溶液中的各组分在两相中具有不同的分配系数,在两相中作相对运动时,经过反复多次的吸附-解吸的分配过程,各组分在移动速度上产生较大的差别,被分离成单个组分依次从柱内流出,通过检测器时,样品浓度被转换成电信号传送到记录仪,数据以图谱形式打印出来高效液相色谱仪主要有进样系统、输液系统、．分离系统、检测系统和数据处理系统，下面将分别叙述其各自的组成与特点。
1．进样系统液相色谱仪一般采用隔膜注射进样器或高压进样间完成进样操作，进样量是恒定的。
这对提高分析样品的重复性是有益的。
2．输液系统该系统包括高压泵、流动相贮存器和梯度仪三部分。
高压泵的一般压强为l．47～4．4X107Pa，流速可调且稳定，当高压流动相通过层析柱时，可降低样品在柱中的扩散效应，可加快其在柱中的移动速度，这对提高分辨率、回收样品、保持样品的生物活性等都是有利的。
流动相贮存错和梯度仪，可使流动相随固定相和样品的性质而改变，包括改变洗脱液的极性、离子强度、PH值，或改用竞争性抑制剂或变性剂等。
这就可使各种物质（即使仅有一个基团的差别或是同分异构体）都能获得有效分离。
3.分离系统该系统包括色谱柱、连接管和恒温器等。
色谱柱一般长度为10～50cm （需要两根连用时，可在二者之间加一连接管），内径为2～5mm，由"优质不锈钢或厚壁玻璃管或钛合金等材料制成，住内装有直径为5～10μm粒度的固定相（由基质和固定液构成）．固定相中的基质是由机械强度高的树脂或硅胶构成，它们都有惰性（如硅胶表面的硅酸基因基本已除去）、多孔性（孔径可达1000?）和比表面积大的特点，加之其表面经过机械涂渍（与气相色谱中固定相的制备一样），或者用化学法偶联各种基因（如磷酸基、季胺基、羟甲基、苯基、氨基或各种长度碳链的烷基等）或配体的有机化合物。
气相色谱仪原理及操作步骤
气相色谱仪原理及操作步骤
一、气相色谱仪的原理
用色谱柱先将混合物分离，然后利用检测器依次检测已分离出来的组分。
色谱柱的分离原理在于惯用的具有吸附性的色谱柱填料，使得混合物中各组分在色谱柱中的两相间进行分配。
由于各组分的吸附能力不同，因此各组分在色谱柱中的运行速度就不同，经过一定的柱长后，便彼此分离，按顺序离开色谱柱进入检测器，产生的离子流讯号经放大后，在记录器上描绘出各组分的色谱峰。
二、气相色谱仪的操作步骤如下：
1. 准备工作：检查仪器安全阀是否处于开启状态，确认分析柱安装正确，温度设定在操作手册规定的温度范围内，并检查各部份是否连接完好。
2. 样品溶解：将样品加入溶剂中，采用高速搅拌混匀，以确保样品完全溶解，得到浓缩的溶液。
3. 溶液导入：将溶液加入检测器中，控制流量大小，确保流量的稳定性。
4. 调零：使用空白样品进行调零，确保实验数据准确性。
5. 开始实验：按照实验要求逐次放入样品，并监测色谱图及色谱曲线。
6. 记录数据：记录实验数据，包括色谱图及色谱曲线。
7. 清理仪器：关闭安全阀，拆卸分析柱，清理仪器，确保下次实验的正确进行。
气相色谱仪工作原理
气相色谱仪工作原理气相色谱仪（Gas Chromatograph，GC）是一种常用的分离和分析技术，广泛应用于化学、生化、环保、食品安全等领域。
本文将详细介绍气相色谱仪的工作原理。
1. 概述气相色谱仪基本上由进样装置、分离柱、检测器和数据处理系统组成。
它的工作流程主要包括样品进样、样品分离、物质检测和数据分析四个步骤。
2. 样品进样样品进样是气相色谱仪分析过程的第一步。
常见的进样装置有注射器和进样阀等。
在进样过程中，样品通常通过注射器被定量地蒸发进入分离柱，然后开始分离。
3. 分离柱分离柱是气相色谱仪的核心组件。
它是由玻璃或金属制成的长管状结构，内壁被涂上固定相（stationary phase），例如液体或固体。
当样品进入分离柱时，由于样品成分与固定相的亲和力不同，会发生吸附和解吸的过程，从而使样品成分分离。
分离柱具有不同的长度、内径和固定相类型，可以根据需要进行选择。
4. 检测器检测器是气相色谱仪中用于检测样品分离产物的设备。
常见的检测器包括火焰离子化检测器（Flame Ionization Detector, FID）、热导检测器（Thermal Conductivity Detector, TCD）、质谱检测器（Mass Spectrometer, MS）等。
这些检测器可根据样品的物理性质或者化学性质选择使用，以实现样品分离产物的准确检测和定量分析。
5. 数据处理系统数据处理系统将检测器输出的电信号转化为数字信号，并进行数据处理与分析。
通过对检测器输出信号的采集和处理，可以获得各组分峰面积或峰高，并进行相应的定量分析。
数据处理系统还可以绘制色谱图、生成峰表和进行峰分析等。
6. 工作原理气相色谱仪的分析过程主要基于样品成分与固定相之间的相互作用。
当样品进入分离柱时，固定相上的分子与样品成分发生相互作用，较弱吸附于固定相上的成分在分离柱内层生成吸附相，较强吸附于固定相上的成分则在分离柱内部分被固定相“挡住”，使其在柱内停留时间较长。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气相色谱仪器以气体为流动相。
当某一种被分析的多组份混合样品被注入注样器且瞬间汽化以后，样品由流动相气体载气所携带，经过装有固定相的色谱柱时，由于组份分子与色谱柱内部固定相分子间要发生吸附、脱附溶解等过程，那些性能结构相近的组份，因各自的分子在两相间反复多次分配，发生很大的分离效果，且由于每种样品组份吸附、脱附的作用力不同，所反应的时间也不同，最终结果使混合样品中的组份得到完全地分离。
被分离的组份顺序进入检测器系统，由检测器转换为电信号送至记录仪或积分仪绘出色谱图。
气相色谱仪和其它分析仪器一样，是用来测定物质的化学组份和物质物理特性的。
物质的化学组份指一种化合物或混合物是由哪些分子、原子或原子团组成的，这些分子、原子和原子团的含量各多少。
物理特‘性是指某些物质的分配系数(在固定相上)、活度系数、分子量、蒸汽密度、比表面、孔径分布等物理常数。
气相色谱仪可广泛应用于石油、化工、有机合成、造纸、电力、冶炼、医药、农药残留、土壤、环境监测、劳动保护、商品检验、食品卫生、公安侦破、以及空白分析超纯物质研究等各部门。
今天，气相色谱仪器己成为各个化学分析实验室中不可缺少的分析设备之一。
