八年级物理光学部分竞赛试题及答案
物理竞赛初二试题及答案
物理竞赛初二试题及答案一、选择题（每题2分，共20分）1. 光在真空中的传播速度是：A. 3×10^8 m/sB. 3×10^5 km/sC. 3×10^7 m/sD. 3×10^6 km/s2. 一个物体的质量为2kg，受到的重力是：A. 18.8NB. 19.6NC. 20ND. 21.2N3. 以下哪个不是机械运动？A. 汽车在公路上行驶B. 地球绕太阳转动C. 植物的生长D. 卫星绕地球旋转4. 一个物体在水平面上受到的摩擦力是10N，那么它受到的拉力至少是：A. 5NB. 10NC. 15ND. 20N5. 以下哪个单位是功率的单位？A. 米B. 牛顿C. 焦耳D. 瓦特二、填空题（每空1分，共10分）6. 光年是______的单位。
7. 牛顿第二定律的表达式为______。
8. 一个物体在水平面上滑动，受到的摩擦力大小与______成正比。
9. 功率的计算公式为______。
10. 声音在空气中的传播速度大约是______。
三、简答题（每题5分，共10分）11. 简述牛顿第一定律的内容。
12. 什么是惯性？举例说明。
四、计算题（每题10分，共20分）13. 一个物体从静止开始，以2m/s²的加速度加速运动，求在第3秒末的速度。
14. 一个质量为5kg的物体，从10米高的平台上自由落下，忽略空气阻力，求物体落地时的速度。
五、实验题（每题15分，共15分）15. 设计一个实验来测量小车在斜面上的加速度，并说明实验步骤和所需器材。
六、结束语本次物理竞赛试题旨在考察学生对物理基础知识的掌握和应用能力，希望同学们能够通过这次竞赛，加深对物理知识的理解，提高解决实际问题的能力。
答案：一、选择题1. A2. B3. C4. B5. D二、填空题6. 距离7. F=ma8. 压力9. P=W/t10. 340m/s三、简答题11. 牛顿第一定律，也称为惯性定律，指出一切物体在没有受到外力作用时，总保持匀速直线运动状态或静止状态。
物理竞赛试题与解答（光学）
几何光学7．证明：光线相继经过几个平行分介面的多层介质时，出射光线的方向只与入射方向及两边的折射率有关，与中间各层介质无关。
证：因为界面都是平行的，所以光线在同一层介质中上界面的折射角相等。
如图所示，由折射定律有1212sin sin i n n i = 1312323sin sin sin i n n i n n i ==……………..1111sin sin sin i n n i n n i kk k k k ==--由此可见，最后出射光线的方向只与当初入射方向及两边介质的折射率有关。
8．顶角α很小的棱镜称为光楔。
证明光楔使垂直入射的光线产生偏向角()αδ1-=n ，其中是光楔的折射率。
证明：由于光线垂直入射，帮光线在第一个界面不发生折射。
仅在第二个界面有折射如图，根据折射定律22'sin sin i i n =以及几何关系α=2i ，故 2'sin sin i n =α当α很小时，有22''sin ,sin i i ≈≈αα则上式可写成2'i n =α所以偏向角为()αααδ1'22-=-=-=n n i i这个近似公式，在干涉、衍射、偏振中经常要用到。
9.如图1所示，两个顶角分别为0160=ϕ和0230=ϕ的棱镜胶合在一起（090=∠BCD ）。
折射率有下式给出： 2111λb a n += 2222λb a n +=其中 1.11=a 25110nm b = 3.12=a 242105nm b ⨯=(1)确定使得从任何方向入射的光线在经过AC 面时不发生折射的波长0λ，并求出此情形下的折射率n 1和n 2（2）画出入射角相同的波长为红λ、0λ和蓝λ的三种不同光线的路径； （3）确定组合棱镜的最小偏向角（对于满足（1）中条件的波长）；（4）计算平行于DC 入射且在离开组合棱镜时仍平行于DC 的光线的波长。
φ1φ2n1n2A BDC图1图2λ0解：（1）如果满足)()(0201λλn n = ，则波长为0λ的光线从任何方向入射在AC 面上将不发生折射，所以0λ满足关系式：222211λλb a b a +=+解得 nm a a b b 50021120=--=λ在此情形下折射率为 5.1)()(0201==λλn n（2）对波长比0λ长的红光，n 1和n 2均小于1.5。
八年级物理光学部分竞赛试题及标准答案
A B C D 班级：____________ 姓名：_____________一、选择题（1-10题单选，11-13多选。
10×2分+3×3分=29分） 1．如图所示的四种现象中，由于光的直线传播形成的是（ ）2.晴朗的天空飘着几朵白云，小聪同学向一个清澈的池塘看去，却发现红色的鲤鱼在白云间穿梭，以下分析正确的是 （ ）Ａ．云是实像，鱼是虚像 Ｂ．云是虚像，鱼是实像Ｃ．云和鱼都是虚像 Ｄ云和鱼都是实像3.如图4所示验钞机发出的“光”能使钞票上的荧光物质发光；家用电器的遥控器发出的“光”，能用来控制电风扇、电视机、空调器等。
对于它们发出的“光”，下列说法中正确的是（ ） A ．验钞机和遥控器发出的“光”都是紫外线 B ．验钞机和遥控器发出的“光”都是红外线C ．验钞机发出的“光”是紫外线，遥控器发出的“光”是红外线D ．验钞机发出的“光”是红外线，遥控器发出的“光”是紫外线4. 在“探究凸透镜成像规律”的实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像的情况是图中的（ ）5. 如图所示的是用来研究凸透镜成像规律的实验装置示意图(光屏未画出)，当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。
若透镜位置不变，将蜡烛移动到30cm 刻度线处，则 （ ）A. 移动光屏，可以在光屏上得到倒立放大的像B. 移动光屏，可以在光屏上得到倒立缩小的像C. 移动光屏，可以在光屏上得到正立放大的像D. 不论如何移动光屏，都不能在光屏上得到清晰的像 6. 小丽同学拍了一张1寸登记相后，又想拍一张2寸的登记相，摄影师应该采取的办法是 （ ） A. 靠近小丽，同时镜头往前伸 B. 靠近小丽，同时镜头往后缩 C. 远离小丽，同时镜头往前伸 D. 远离小丽，同时镜头往后缩 7. 如图所示，小刚同学手握放大镜，隔着放大镜看物体，则看到的（ ） A. 只能是正立放大的像 B. 只能是倒立缩小的像 C. 只能是倒立放大的像 D. 这三种像都可以看到8. 如图所示，在“研究凸透镜成像特点”的实验中，右侧光屏上出现了清晰的烛焰像。
2019-2020学年度八年级物理竞赛光学月考卷2(含答案)
4．D
【解析】试题分析：凸透镜成实像时，物近像远像变大，所以要得到放大的实像，应让蜡烛靠近透镜，同时让光屏远离透镜。
考点：凸透镜成像
5．D
【解析】
试题分析：当物体在凸透镜上成实像时，即物体放在1倍焦距以外时，通过做图可以知道，物距一定时，焦距越大则放大率越大；当物体在凸透镜成虚像时，即物体放在1倍焦距以内时，通过做图可以知道，物距一定时，焦距越小则放大率越大；故A、B均不对；
A.焦距大的凸透镜比焦距小的凸透镜聚光程度好
B.焦距小的凸透镜比焦距大的凸透镜聚光程度好
C.材料相同、直径相同的凸透镜，形状越凸，焦距越小
D.材料相同、直径相同的凸透镜，形状越凸，焦距越大
13．如图所示，遮光板A与光屏B平行放置且相距为d．在A的中央挖一直径为d1的圆孔，并在孔内嵌入与孔等大的薄透镜L．现有一束平行光束垂直照射遮光板，在光屏上形成了一个直径为d2的圆形光斑，则该透镜的焦距大小可能为
由图b可知，由于入射光的宽度仍为H，由于其出来的平行光的宽度为4d，则根据光路图的比例可知 ；解之得f1=2f2，故结合四个选项可知，A是正确的。
考点：透镜对光线的作用。
7．B
【解析】
试题分析：根据给出的物距和像距的关系，利用凸透镜成像的规律可以确定该凸透镜焦距的范围．
解：因为物距大于像距，所以满足物距大于2倍焦距，且像距介于1倍焦距与2倍焦距之间，所以40cm＞2f，f＜30cm＜2f，化简后可得15cm＜f＜20cm．
D．把凸透镜向右移动,调整光屏的位置,得到的像变小
11．小明在“探究凸透镜成像的规律”时，将点燃的蜡烛放在凸透镜前 处，在透镜另一侧光屏上观察到缩小的像．小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是
物理竞赛专题训练(光学)
初中竞赛专项训练—光的反射（每空8分共计120分）1.为了能迅速地判断出日食的食相，我们用线段MN 、PQ 分别表示太阳、月亮，地球上的观察者在A 点。
从A 点作射线AP 、AQ ，则可出现下列四种情况，如图所示。
观察者在A 点看到的食相情况是：甲图中可看到____________，乙图中可看到______________，丙图 中可看到___________， 丁图中可看到 _________________________。
2.如图所示，A 、B 两个平面镜平行放置，一束光线入射A 镜，反射后从B 镜射出．若保持入射光线不变，而只让B镜转动θ角，则转动后从B 镜射出的光线与A 镜的反射间的夹角为____________________。
3.如图，在圆筒中心放一平面镜，光点Ｓ1发光射到镜面上，反射光在筒壁上呈现光斑Ｓ2，当平面镜绕筒的中轴线Ｏ以角速度ω匀速 旋转一小角度时，光点Ｓ1在平面镜里的像Ｓ1′的角速度等于 ， 光斑Ｓ2在平面镜里的像Ｓ2′的角速度等于 。
4.如图所示,平面镜OM 1与OM 2成θ角,A 为OM 1上一点,光线从A 点出发,对于OM 2的入射角i 1是50º,经过来回四次反射后跟OM 2平行,则θ角为__________度。
5.如图所示，一发光点Ｓ从Ａ点沿ＡＢ连线方向做匀速直线运动，速度为ｖ＝3ｍ／ｓ，与出发点Ａ相距Ｌ＝3ｍ处有一垂直于纸面的轴Ｏ，ＯＡ垂直于ＡＢ，平面镜ＭＮ可绕Ｏ点旋转，为使发光点Ｓ经平面镜成的像始终处于与ＡＢ平行的ＰＯ连线上，经时间ｔ＝1ｓ后平面镜转过的角度是 。
6.如图所示，平面镜M 开始时与天花板AB 平行，M 与墙的距离为h 。
一束光线沿垂直天花板面方向射到平面镜上的O 点。
现让平面镜绕O 点且垂直纸面的轴以角速度ω匀速转动，当M 转过θ角时，其反射光射到天花板上，形成一光点P 。
此时光点P 运动速度的_________m/s 。
7.如图所示,如xoy 平面内的S 点(位置坐标为x=100cm,y=50cm)有一射灯发出一束发散角为15度的光束，此光束在xoy 平面内匀速转动,转动为每分钟120圈.此光束转至某位置时,经位于x 轴上的平面镜反射后便可射到y 轴上的刻度尺MN 上(M,.N 两点的y 坐标分别为123cm 和50cm).图中PQ 为挡光板,使这些光束不能直接照射到MN 上,每次有镜面反射光照射到MN 上（包括MN 全部被照射和部分被照射）的时间为_________秒 （3＝1.73）8.图所示，在X 轴的原点放一点光源S ，距点光源为 a 处放一不透光的边长为a 的正方体物块。
八上物理竞赛试题及答案
八上物理竞赛试题及答案在物理学的世界里，竞赛试题往往能够激发学生们对物理知识的热情和探索欲望。
以下是一份精心设计的八年级物理竞赛试题及其答案，旨在测试学生们对物理基础知识的掌握程度和应用能力。
试题一：光的折射现象在清澈的湖水中，我们可以看到湖底的石头。
当光线从水中斜射到水面时，会发生折射现象。
请问，折射光线与入射光线之间的关系是什么？答案：折射光线与入射光线、法线在同一平面内，折射光线与入射光线分居法线两侧，折射角小于入射角。
试题二：杠杆原理的应用小明使用一个杠杆来抬起一块石头。
杠杆的一端是支点，另一端是阻力点，小明施加力的点是动力点。
如果石头的重量是200N，小明施加的力是50N，杠杆的阻力臂是1m，那么动力臂的长度是多少？答案：根据杠杆平衡条件，动力乘以动力臂等于阻力乘以阻力臂。
即50N * 动力臂 = 200N * 1m，解得动力臂长度为4m。
试题三：电路中的串联和并联在一个电路中，有两个电阻R1和R2。
如果R1和R2串联，总电阻R总是多少？如果R1和R2并联，总电阻R总又是多少？答案：当R1和R2串联时，总电阻R总等于R1和R2的和，即R总 = R1 + R2。
当R1和R2并联时，总电阻R总等于1/R1 + 1/R2的倒数，即1/R总 = 1/R1 + 1/R2。
试题四：速度和加速度一辆汽车以20m/s的速度行驶，突然以5m/s²的加速度减速。
请问，汽车在减速后5秒内行驶的距离是多少？答案：首先计算汽车减速到停止所需的时间t，由公式v = u + at得，0 = 20m/s - 5m/s² * t，解得t = 4秒。
因为汽车在5秒内已经停止，所以行驶的距离等于4秒内行驶的距离。
根据公式s = ut +0.5at²，代入数值得s = 20m/s * 4s + 0.5 * (-5m/s²) * (4s)²= 40m。
试题五：浮力的计算一个木块的密度为0.6g/cm³，体积为100cm³，当它完全浸没在水中时，受到的浮力是多少？答案：首先计算木块的质量m，由密度ρ和体积V得m = ρV =0.6g/cm³ * 100cm³ = 60g。
全国初中物理竞赛试题精编(八年级上)：第10讲—光学作图专题精练(解析版)
全国初中物理竞赛试题精编第10讲—光学作图专题精练1．如图甲所示，是凹透镜的三条特殊光线画法。
实际上凹透镜也可以成像，物体经凹透镜所成的像是正立缩小的虚像。
如图乙所示，MN是主光轴，A'B'是物体AB通过凹透镜所成的像，请你根据凹透镜的三条特殊光线，在乙图中画出凹透镜的位置并标出其中一个焦点的位置。
（保留作图痕迹）【答案】【详解】连接AA'，与MN的交点即为凹透镜的光心O，然后画凹透镜，作平行与MN的光线AC，连接A'C即为折射光线，折射光线与MN的交点即为焦点F。
如图所示2．有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示，并且光线a经凸透镜折射后的折射光线与凸透镜的光轴平行。
请在图中画出：（1）凸透镜的焦点F；（2）点光源S的位置。
【答案】【详解】（1）因为S发出的一条光线经平面镜反射后，反射光线为a，光线a经凸透镜折射后的折射光线与凸透镜的光轴平行，由此可知光线a的反向延长线过焦点，所以反向延长光线a，与主光轴的交点为透镜的焦点F（S'）。
（2）已知点光源S在平面镜中的像与凸透镜的焦点F重合，画出像S'（F）的对称点，可得点光源的位置S。
所求画图如图所示3．已知暗箱内有一只凹透镜和一只平面镜。
请在暗箱内画出完整的光路图，填上光学仪器，并注明凹透镜虚焦点F的位置。
【答案】【详解】延长射入黑箱的光线，该光线经平面镜反射后，反射光线与射出黑箱的光线交于一点B，过该点垂直主光轴画出凹透镜；前面反射光线OB与主光轴的交点F为凹透镜的焦点；画出入射光线AO与反射光线OB的夹角的角平分线，即法线，垂直法线画出平面镜，如图所示：4．承德避暑山庄湖景如画，如图甲所示。
小玉同学在岸边，通过平静的湖面，既可看到建筑物的倒影，又可看到水中的鲤鱼。
图乙中，A点代表建筑物的顶点，B点代表小玉看到的鱼，C点代表小玉的眼睛。
物理八年级竞赛试卷【含答案】
物理八年级竞赛试卷【含答案】专业课原理概述部分一、选择题（每题1分，共5分）1. 下列哪个物理量是标量？A. 速度B. 力C. 位移D. 加速度2. 一个物体在水平面上做匀速直线运动，下列哪个力对物体不做功？A. 重力B. 摩擦力C. 推力D. 拉力3. 下列哪种现象是升华？A. 冰变成水B. 水变成水蒸气C. 碳酸钙变成氧化钙D. 固态碘变成碘蒸气4. 下列哪种现象是扩散？A. 空气流动B. 水流C. 粉末飞扬D. 香味弥漫5. 下列哪种现象是干涉？A. 水波相遇B. 声波相遇C. 光波相遇D. 以上都是二、判断题（每题1分，共5分）1. 力是改变物体运动状态的原因。
（）2. 动能和势能统称为机械能。
（）3. 摩擦力总是阻碍物体的运动。
（）4. 声音在空气中的传播速度大于在液体中的传播速度。
（）5. 光的反射和折射现象中，光路是可逆的。
（）三、填空题（每题1分，共5分）1. 物体做匀速直线运动时，速度大小和方向都______。
2. 光在真空中的传播速度是______。
3. 一个物体受到两个力的作用，保持静止状态，这两个力的大小相等，方向______。
4. 物体在水平面上做匀速直线运动，若摩擦力消失，物体的运动状态将______。
5. 声音是由物体的______产生的。
四、简答题（每题2分，共10分）1. 简述牛顿第一定律。
2. 简述光的反射定律。
3. 简述声音的传播条件。
4. 简述机械能守恒的条件。
5. 简述电磁感应现象。
五、应用题（每题2分，共10分）1. 一个物体从高处自由落下，求落地时的速度。
2. 一束光从空气斜射入水中，求折射角。
3. 一个物体在水平面上做匀速直线运动，求摩擦力的大小。
4. 一个物体做平抛运动，求落地时的水平位移。
5. 一个电路中有电阻、电容和电感，求电路的谐振频率。
六、分析题（每题5分，共10分）1. 分析物体在斜面上滑动的运动情况。
2. 分析光的折射现象。
七、实践操作题（每题5分，共10分）1. 设计一个实验，验证牛顿第一定律。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

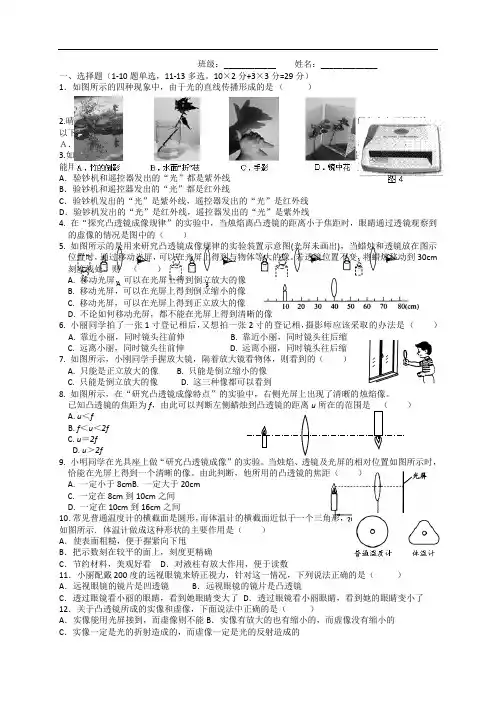

八年上物理竞赛试题满分：85分班级：____________ 姓名：_____________一、选择题（1-10题单选，11-13多选。
10×2分+3×3分=29分）1．如图所示的四种现象中，由于光的直线传播形成的是（）2.晴朗的天空飘着几朵白云，小聪同学向一个清澈的池塘看去，却发现红色的鲤鱼在白云间穿梭，以下分析正确的是（）Ａ．云是实像，鱼是虚像Ｂ．云是虚像，鱼是实像Ｃ．云和鱼都是虚像Ｄ云和鱼都是实像3.如图4所示验钞机发出的“光”能使钞票上的荧光物质发光；家用电器的遥控器发出的“光”，能用来控制电风扇、电视机、空调器等。
对于它们发出的“光”，下列说法中正确的是（）A．验钞机和遥控器发出的“光”都是紫外线B．验钞机和遥控器发出的“光”都是红外线C．验钞机发出的“光”是紫外线，遥控器发出的“光”是红外线D．验钞机发出的“光”是红外线，遥控器发出的“光”是紫外线4. 在“探究凸透镜成像规律”的实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像的情况是图中的（）A B C D5. 如图所示的是用来研究凸透镜成像规律的实验装置示意图(光屏未画出)，当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。
若透镜位置不变，将蜡烛移动到30cm 刻度线处，则（）A. 移动光屏，可以在光屏上得到倒立放大的像B. 移动光屏，可以在光屏上得到倒立缩小的像C. 移动光屏，可以在光屏上得到正立放大的像D. 不论如何移动光屏，都不能在光屏上得到清晰的像6. 小丽同学拍了一张1寸登记相后，又想拍一张2寸的登记相，摄影师应该采取的办法是（）A. 靠近小丽，同时镜头往前伸B. 靠近小丽，同时镜头往后缩C. 远离小丽，同时镜头往前伸D. 远离小丽，同时镜头往后缩7. 如图所示，小刚同学手握放大镜，隔着放大镜看物体，则看到的（）A. 只能是正立放大的像B. 只能是倒立缩小的像C. 只能是倒立放大的像D. 这三种像都可以看到8. 如图所示，在“研究凸透镜成像特点”的实验中，右侧光屏上出现了清晰的烛焰像。
已知凸透镜的焦距为f，由此可以判断左侧蜡烛到凸透镜的距离u所在的范围是（）A. u＜fB. f＜u＜2fC. u＝2fD. u＞2f9. 小明同学在光具座上做“研究凸透镜成像”的实验。
当烛焰、透镜及光屏的相对位置如图所示时，恰能在光屏上得到一个清晰的像。
由此判断，他所用的凸透镜的焦距（）A. 一定小于8cmB. 一定大于20cmC. 一定在8cm到10cm之间D. 一定在10cm到16cm之间10．常见普通温度计的横截面是圆形，而体温计的横截面近似于一个三角形，如图所示．体温计做成这种形状的主要作用是（）A．使表面粗糙，便于握紧向下甩B．把示数刻在较平的面上，刻度更精确C．节约材料，美观好看D．对液柱有放大作用，便于读数11．小丽配戴200度的远视眼镜来矫正视力，针对这一情况，下列说法正确的是（）A．远视眼镜的镜片是凹透镜B．远视眼镜的镜片是凸透镜C．透过眼镜看小丽的眼睛，看到她眼睛变大了D．透过眼镜看小丽眼睛，看到她的眼睛变小了12．关于凸透镜所成的实像和虚像，下面说法中正确的是（）A．实像能用光屏接到，而虚像则不能B．实像有放大的也有缩小的，而虚像没有缩小的C．实像一定是光的折射造成的，而虚像一定是光的反射造成的D．实像为光线相交形成，而虚像由光的反向延长线相交形成13．下列说法中正确的是()A．卫生间里的浴霸是利用红外线加热的B．紫外线和红外线在空气中的传播速度是相等的C．眼睛老花的奶奶应配戴凸透镜来矫正视力D．照相机、小孔成像、平面镜所成的像都是实像二、填空题。
（30×1分=30分）14、当光线垂直射到平面镜时，入射角是；我们能看到本身不发光的物体，是由于光射到物体上发生了的缘故。
15、已知入射光线与镜面的夹角是40º，则入射角是；如果入射线与反射线的夹角是120º，则反射角等于。
16、身高为168cm的同学距平面镜2m，则他的像距他本人有 m，像的高度为 cm；当他以0．5m/s的速度靠近平面镜，那么2s钟后，他本人与镜中的像的距离变为 m。
17、如图为采集奥运圣火的画面。
圣火采集器是一个凹面镜，太阳光经凹面镜后会聚，使置于凹面镜上的火炬点燃。
18.斜插入水中的铅笔，从边上看似乎向________（填“上”或“下“）发生偏折了，这是由于光从 ________进入_________ 时，发生了________现象的缘故。
19. 同学们在讨论“如何在野外生存”的问题时，提出：在野外如果没有火种，怎么生火取暖呢？一位同学想出了一个“削冰取火”的办法，你认为“削冰”就是把冰制成；“取火”应把要点燃的物体放在其位置。
20. 有下列几种常见的镜子：A. 平面镜，B. 凹面镜，C. 凸面镜，D. 凸透镜，E. 凹透镜。
其中发生光的反射的是；发生光的折射是；能会聚光的是；能发散光的是。
(填字母代号)21. 小刚同学用焦距为10cm的凸透镜做实验，实验装置如图所示，在实验过程中保持凸透镜的位置不变，请你根据所学知识完成下列填空。
（1）改变蜡烛位置，使其位于20cm刻度线处，再移动光屏，使烛焰在光屏上成清晰的、的实像。
（2）改变蜡烛位置，使其位于35cm刻度线处，再移动光屏，使烛焰在光屏上成清晰的、的实像。
（3）改变蜡烛位置，使其位于42cm刻度线处，小刚从凸透镜的右侧通过透镜可以看到烛焰的、的像。
22．一次，小明在家写作业时在书桌的玻璃台板上面滴了一滴水，透过水滴看下去，他发现压在台板下面的动画图片上的文字变大了。
这是由于此时的水滴相当于一个，图片上的文字经过水滴折射后形成一个放大的像（选填“实”或“虚”）。
23．小华参观展览会，在一个小展室里可见一个女导游在介绍商品，如图所示．试着与她握手，却发现是一个虚拟导游．可望而不可及．后来他发现这个女导游只是在一个玻璃屏风后倒立的电视机屏幕上经过处理的一个形象而已．则这个玻璃屏风是__________镜，这个虚拟导游是________FF像（选填“虚”或“实”），电视机屏幕与玻璃屏风的距离应满足的条件是________________． 三、作图题（3×2分=6分）24．根据平面镜成像特点，在图丙中画出物体AB 所成的像。
25.如图所示，MN 是平面镜，A 为发光点，B 为反射光线上的一点，试画出经过B 点 的反射光线和这条反射光线的入射光线。
26.完成下列透镜的光路。
第25题 第26题 第27题 四、简答题（4分）27．在某农村的草场上，一塑料薄膜盖在草垛上，夏天的雨后，太阳光直射到草垛上，不久干草就被点燃了。
事故原因查明后，发现祸魃是草垛上塑料薄膜凹下形成的积水坑（如图所示）。
请你解释其中的原因。
五、实验题：（16×1分=16分）28.为了探究光反射时的规律，小明进行了如图10所示的实验。
⑴请在图10中标出反射角的度数。
⑵小明想探究反射光线与入射光线是否在同一平面内，他应如何操____________________________ ⑶如果让光线逆着OF 的方向射向镜面，会发现反射光线沿着OE 方向射出，这表明：____________________________。
图10 图1129.小红同学在做“探究平面镜成像”的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图11所示，在此实验中：(1)小红选择玻璃板代替镜子进行实验的目的是____________________________________．(2)所用刻度尺的作用是便于比较像与物________关系．(3)选取两段完全相同的蜡烛是为了比较像与物的__________关系．(4)移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上__________接收到蜡烛烛焰的像(填“能”或“不能”)．所以平面镜所成的像是__________像(填“虚”或“实”)．(5)小红将蜡烛逐渐远离玻璃板时，它的像__________ (填“变大”、“变小”或“不变”）（6）点燃竖直放置在水平桌面上的蜡烛A，小红同学在桌面上无论怎样移动玻璃板后面的蜡烛B。
都无法与蜡烛A的像完全重合，请你推断其原因是________________________________30．在“探究凸透镜成像规律的实验”中，将蜡烛、焦距等于10cm的凸透镜、光屏放在光具座上，如图18所示，调节烛焰、凸透镜和光屏的高度，使三者的中心大致在_______________，把凸透镜固定在50cm处。
(1)将蜡烛放在A点，光屏放在B位置上，为了找到清晰的像，应将光屏向_______(选填“左”或“右”)移动。
(2)依次改变蜡烛的位置，移动光屏，直到找到清晰的像。
记录的数据如下表。
次数 1 2 3 4 5 6物距(cm) 40 35 30 25 20 15像距(cm) 13.5 14 15 16.7 20 30①在1—4次实验中，所成的像为_________、_______的实像，日常生活中___________（填一光学设备）就是利用这一原理制成的②第6次的像比第5次的_______ (选填“大”或“小”)。
(3)将蜡烛放在C点，观察到烛焰的正立、放大的虚像后，若希望看到更大的虚像，应将蜡烛向_______(填“左”或“右”)移动。
FF八年上物理竞赛答题纸班级：___________ 班级：___________ 姓名：___________一、选择题（1-10题单选，11-13多选。
10×2分+3×3分=29分） 1 2 3 4 5 6 7 8 9 10 11 1213二、填空题。
（30×1分=30分）14、 ； 。
15、 ； 。
16、 m ， cm ； m 。
17、 ， 。
18、 ________ ________ _________ ，________。
19、 ； 。
20、 ； ； ； 。
21.（1） 、 （2） 、 。
（3） 、 。
22． ， 。
23． __________，________ __________． 三、作图题（3×2分=6分）第25题 第26题 第27题 四、简答题（4分） 27．五、实验题：（16×1分=16分） 28.⑴请在图10中标出反射角的度数。
⑵____________________________ ⑶ ____________________________。
29. (1) ____________________________________．(2) ________．(3) __________．(4) __________ __________ ． (5) __________ （6） ________________________________ 30． _______________， (1) _______。
