柴油发电机机组选型
备用机组
应用场合： 市电供给正常，发电机组作为市电故障时应急备用电 源 负 荷 率： 变化性负载，无超载能力 运行时间： 每年运行不超过400小时
2
主用机组
应用场合： 无市电供给，或市电不稳定场所 负 荷 率： 变化性负载，有超载能力——每运行12小时，允许 有累计1个小时10%的过载，但总的过载时间不应超过400 小时/年； 运行时间： 无限定运行时间
5
柴油发电机组的选择 高压发电机组
220kV→110kV(65kV/38kV)→10kV→400V(380V)
★
• 国内供电系统：
• 高压发电机组电压范围:
11kV、10kV、6.3kV、3.3kV、600V
6
柴油发电机组的选择
★
高压 VS 低压
选择高压还是低压机组，需结合高低压变配电系统综合考虑，
9
高压发电机组优势分析
1. 系统上分析：系统简单，故障点少——整套设备少 2. 操作上分析：便于集中管理——集中供应多点供电需求 3. 效率上分析：效率更高——可以多台并联，根据需求启动机
组台数
4. 占地面积分析：相对占地面积小——相对设备少，额外元器
件少
10
3
连续输出机组
应用场合： 为油田钻机提供电源；带基础负荷向电网供电等 负 荷 率： 带持久不变的负荷长期运行，不允许超载
运行时间： 无限定运行时间
4
发电机组容量的选择
• 发电机组行业中，应用最多的是备用功率和主用功率
• 作为备用电源时比如IDC应用，建议按备用功率选择机组。 即选择机组备用功率不小于计算负荷 • 如果负载中有需直接起动的大电动机，当该电机容量达到机组可 用容量的20%时，或降压起动的电机容量达到机组可用容量的30% 时建议与机组供应商联系，进行准确计算以提出解决方案。 • 低压机组，通常要求H级温升（125度主用/150度备用）即可； 10KV机组，通常为F级温升（ 105度主用/130度备用）；不宜过高 提高要求而无谓增加造价。
石油储罐如何选型
石油储罐如何选型引言石油储罐在石油工业中起着至关重要的作用，对于石油储存和运输具有重要意义。
在选择石油储罐时，需要考虑多种因素，如容量、材料、设计压力等。
本文将介绍石油储罐选型的一些基本原则和注意事项。
容量选择石油储罐的容量选择要根据实际需求来确定。
首先要确定所需存储的石油种类和数量，按照计划的存储周期和需求量来合理确定容量。
一般来说，应该充分考虑未来的发展和扩容需求，选择一个略大一些的容量，以防止容量不足而需要增加新的储罐。
材料选择石油储罐的材料选择主要考虑其耐腐蚀性和耐压能力。
常见的材料包括钢材、钢纤维复合材料、玻璃钢等。
钢材具有较好的耐压性能和稳定性，是最常用的材料。
钢纤维复合材料具有较好的耐腐蚀性，可适用于存储一些有腐蚀性的石油产品。
玻璃钢由于其具有良好的耐腐蚀性和质量轻的特点，被广泛应用于一些特殊场合。
设计压力选择石油储罐的设计压力是指储罐能够承受的最大压力。
在选择设计压力时，需要考虑石油产品的蒸汽压力、储罐内气体的蒸腾压力以及地震和风压等外力。
设计压力应有一定的安全余量，以确保储罐在正常使用过程中不产生变形和破裂等事故。
安全配套设施石油储罐的安全配套设施也是选型时需要考虑的重要因素。
常见的安全配套设施包括液位计、压力传感器、温度传感器、泄漏报警装置等。
这些设施能够及时监测储罐的工作状态，发现异常情况并及时报警，确保储罐运行的安全可靠。
结论在选型石油储罐时，需要综合考虑容量、材料、设计压力和安全配套设施等因素。
根据实际需求合理选择石油储罐，能够保证石油产品的储存和运输的安全性和可靠性。
同时，也可以减少后续维护和管理的工作量，提高工作效率。
以上是关于石油储罐选型的一些基本原则和注意事项。
希望对您有所帮助！。
油罐选型

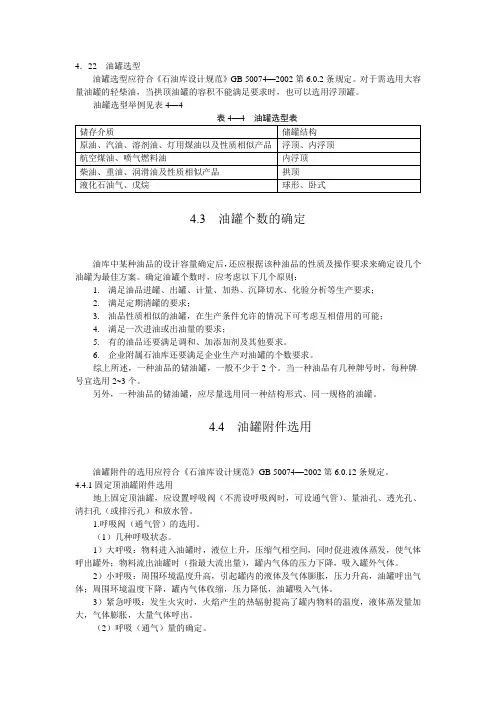

4．22 油罐选型油罐选型应符合《石油库设计规范》GB 50074—2002第6.0.2条规定。
对于需选用大容量油罐的轻柴油，当拱顶油罐的容积不能满足要求时，也可以选用浮顶罐。
油罐选型举例见表4—44.3 油罐个数的确定油库中某种油品的设计容量确定后，还应根据该种油品的性质及操作要求来确定设几个油罐为最佳方案。
确定油罐个数时，应考虑以下几个原则：1.满足油品进罐、出罐、计量、加热、沉降切水、化验分析等生产要求；2.满足定期清罐的要求；3.油品性质相似的油罐，在生产条件允许的情况下可考虑互相借用的可能；4.满足一次进油或出油量的要求；5.有的油品还要满足调和、加添加剂及其他要求。
6.企业附属石油库还要满足企业生产对油罐的个数要求。
综上所述，一种油品的储油罐，一般不少于2个。
当一种油品有几种牌号时，每种牌号宜选用2~3个。
另外，一种油品的储油罐，应尽量选用同一种结构形式、同一规格的油罐。
4.4 油罐附件选用油罐附件的选用应符合《石油库设计规范》GB 50074—2002第6.0.12条规定。
4.4.1固定顶油罐附件选用地上固定顶油罐，应设置呼吸阀（不需设呼吸阀时，可设通气管）、量油孔、透光孔、清扫孔（或排污孔）和放水管。
1.呼吸阀（通气管）的选用。
（1）几种呼吸状态。
1）大呼吸：物料进入油罐时，液位上升，压缩气相空间，同时促进液体蒸发，使气体呼出罐外；物料流出油罐时（指最大流出量），罐内气体的压力下降，吸入罐外气体。
2）小呼吸：周围环境温度升高，引起罐内的液体及气体膨胀，压力升高，油罐呼出气体；周围环境温度下降，罐内气体收缩，压力降低，油罐吸入气体。
3）紧急呼吸：发生火灾时，火焰产生的热辐射提高了罐内物料的温度，液体蒸发量加大，气体膨胀，大量气体呼出。
（2）呼吸（通气）量的确定。
1）正常呼吸（通气）量。
正常呼吸量是指在不超过引起油罐机械损坏、永久变形的操作压力或真空下的最大通过量。
正压通过量应为物料进入和环境温度升高时呼出气体量之和；负压通过量应为物料外出量和温度下降时吸入气体量之和。
柴油发电机组设计油箱要注意的几点
柴油发电机组设计油箱要注意的几点
பைடு நூலகம்
4）为了保证油液清洁，油箱应有周边密封的盖板， 盖板上装有空气过滤器，注油和通气统一由一个空 气过滤器来完成。为便于放油和清理，箱底要有一 定的斜度，并在最低处设置放油阀。对于不易开盖 的油箱，要设置清洗 孔，以便于油箱内部的清 理。 5）油箱底部应距地面150 mm以上，以便于搬运、放 油和散热。在油箱的适当
柴油发电机组设计油箱要注意的几点
目中采用。设计油箱时，应考虑如下几点： 1）油箱容积除了满足设计输入，还要满足散热要 求。 2）吸油管及回油管应插至最低液面以下，以防止 吸空和回油飞溅产生气泡。 管口与箱底、箱壁距离一 般不小于管径的3倍。吸 油管可安装100μ m左右的 网式或线隙式过滤器，
柴油发电机组设计油箱要注意的几点
安装位置要便于装卸和清洗过滤器。回油管口要斜 切45°角，切面面向箱壁，防止回油冲击油箱底部 的沉积物，同时利于散热。 3）吸油管和回油管之间的距离尽可能加大，两管 之间应设置隔板，加大液 流循环的途径，提高散热、 分离空气及沉淀杂质的效 果。隔板高度为液面高度 的2/3～3/4。
柴油发电机组设计油箱要注意的几点
员有一定的帮助。 油箱中安装有很多辅件，如加热器、阻火器（易燃 易爆场合）及液位计等。如果按油箱的形状来分， 还可分为矩形油箱和圆罐形油箱。矩形油箱制造容 易，箱上易于安放附件， 所以被广泛采用；圆罐形 油箱强度高，重量轻，易 于清扫，但制造较难，占 地空间大，通常在大型项
柴油发电机组设计油箱要注意的几点
适用于除水-乙二醇外的所有介质。 ④ 喷砂后进行喷塑。适用于所有介质。但受烘干 设备限制，油箱不能过大。 考虑油箱内表面的防腐处理，不但要顾及与介质的 相容性，还要考虑处理后 的可加工性、制造性和投 入使用的时间间隔及经济 性，条件允许时采用不锈 钢制油箱是最理想的选择。
发电机柴油储罐安全要求
发电机柴油储罐安全要求随着工业化和城市化的发展，电力供应的稳定性越来越受到人们的关注。
而发电机作为电力的重要来源之一，其使用的柴油储罐也变得越来越普遍。
发电机柴油储罐的安全性非常重要，因此需要严格遵守相关的安全要求，确保用户的使用安全。
本文将对发电机柴油储罐的安全要求进行详细说明。
1. 储罐的材质和尺寸发电机柴油储罐的材质应具有一定的防腐能力，常见的材质有玻璃钢、镀锌板、不锈钢等。
储罐的尺寸应符合使用需求，以充分利用空间并确保储存的柴油储存量充足。
2. 安装地点和基础储罐的安装地点应选择干燥、通风良好、靠近发电机室的位置。
储罐底部应预留高度合适的基础，以确保储罐的稳固。
储罐安装时，要确保储罐与地面保持水平，以免产生倾斜、翻倒等危险。
3. 储存柴油的数量和质量在使用发电机柴油储罐过程中，必须要严格控制存放的柴油数量。
柴油存放量不宜超过储罐容量的85%，并要定期检查储罐内部的柴油质量，保证柴油的品质符合使用要求。
4. 储罐的密封性和防静电措施发电机柴油储罐的密封性是保证柴油质量的关键要素之一，因此储罐必须要做好密封措施。
储罐的密封材料应符合要求，且密封性能测试合格。
为了避免静电产生，柴油储罐和输送管道应进行适当的接地处理，以减少静电积累和放电风险。
5. 储罐的安全管理和维护对发电机柴油储罐的安全管理非常重要。
储罐的安全管理应符合国家有关规定，并应制定详细可行的应急措施，并定期进行演练。
在日常维护方面，需要定期对储罐进行清洗、检测、保养等工作。
对于发生了柴油泄漏等事故，及时进行紧急处置，并在事后进行详细的事故检查和分析。
6. 结论发电机柴油储罐的安全要求非常严格，对必须要严格按照相关要求进行操作，确保用户使用的安全。
各项安全措施都应考虑周全，并且要加强平时的维护工作，才能做到真正意义上的安全可靠。
柴油储罐选型及其附件的设置
柴油储பைடு நூலகம்的选型及其附件的设置
柴油储罐的选型 储罐附件的设置
梯子和平台 (Stairways, Platforms) 透光孔 (Inspection Hatch) 人孔 (Manhole) 清扫孔（排污孔） (Cleanout door) 放水管 (Water Drawoff Nozzle) 进出口接合管 (Inlet & Outlet Nozzle) 量油孔 (Guage Hatch) 通气管 (Open Vents) 呼吸阀 (Breathing Valve) 安全阀 (PV Valve) 阻火器 (Flame-arresting Device) 浮动式吸入管、加热器、搅拌器、取样器以及仪表
储罐附件的设置
人孔 (Manholes)
人孔的作用与透光孔类似，但它同时还可供操作人员 进出储罐时使用。 人孔应设置在进出罐方便（罐顶或者罐壁）的位置， 而且应该避开罐内附件。罐壁上的人孔中心应高 出罐底750mm。 详见API620和API650
柴油储罐的直径为58m,根据附件2（来 自于API620/650），柴油罐顶部可选 择2个人孔（此时，需要一个透光孔即 可），罐壁上选择3个人孔。
柴油储罐的选型及其附件的设置
柴油储罐的选型 储罐附件的设置
梯子和平台 (Stairways, Platforms) 透光孔 (Inspection Hatch) 人孔 (Manhole) 清扫孔（排污孔） (Cleanout door) 放水管 (Water Drawoff Nozzle) 进出口接合管 (Inlet & Outlet Nozzle) 量油孔 (Guage Hatch) 通气管 (Open Vents) 呼吸阀 (Breathing Valve) 安全阀 (PV Valve) 阻火器 (Flame-arresting Device) 浮动式吸入管、加热器、搅拌器、取样器以及仪表
