钢管桩工程施工组织设计策划方案
钢管桩施工设计方案
钢管桩桩施工1、工艺流程22.1部拟采用红五环900高风压钻机。
同时钻机机长对该地区地层情况有较深的了解，对成孔工艺方面有丰富经历。
为保证施工的整体进度，每台钻机都配置2个钻头。
2.2钻机对位2.2.1钻孔定位：施工过程中采用分段测量，确定各段端点位置后用白线连接，按图纸设计要求桩间距给定孔位中心点，确保孔位准确无误。
2.2.2钻机就位：钻机就位平、稳、对、正等，钻机就位后，进展孔位复测，复测完毕合格后以开孔通知单形式通知钻机施工桩号，施工深度。
并由工程部技术人员对于施工过程中可能出现的问题做好技术交底，并在成孔施工过程中做好平安，质量跟踪。
2.3成孔工艺2.3.1钻进过程中根据不同地层选择合理的钻进方式及钻进频率。
2.3.2根据地层条件和钻孔间距，孔位密集区应隔桩施工，防止孔坍塌。
2.3.3终孔：当钻至设计标高后，现场经勘察、设计负责人确认前方可进展终孔2.4钢管制作焊工必须具有上岗证，焊条、焊机型号与焊接钢筋型号相符合。
进场钢筋必须“三证〞齐全，符合备案规定的进展初步表观检查检查合格后进展现场取样。
进场钢管在运输车辆上由现场监理工程师旁站情况下直接对钢管随机抽样复试，合格前方可卸车，进展钢管制作。
2.5钢管的吊放2.5.1钢管的吊放应设2—4个位置恰当的起吊点。
2.5.2吊放钢管入孔时应人工把稳对准孔位轻放入孔，应徐徐下放。
假设遇阻碍应停顿下放，查明原因进展处理。
严禁高起猛落、碰撞和强行下放。
2.6水泥浆配制2.6.1水泥浆采用42.5号复合硅酸盐水泥，水泥浆水灰比：1：0.6～0.8.2.7水泥浆的灌注2.7.1将注浆锌管插入管，保证注浆管到达孔底。
2.7.2利用高压〔1MP〕清水循环冲刷注浆管的泥浆等杂物，直至管回水变清。
2.7.3水泥浆灌注过程中严禁中途停工，如遇机械故障应立即排除或启动备用设备，保证水泥浆的连续灌注。
整个拔管过程要保证匀速进展。
严禁注浆胶管管拔起速度过猛。
2.7.4单孔注浆完毕后，及时用压力水冲洗注浆胶管及注浆锌管，以防浆管堵塞，同时移位至另一个孔，穿插施工。
钢管桩基础施工方案(3篇)
第1篇一、工程概况本工程位于我国某城市，总建筑面积约为10万平方米，包括住宅、商业和办公等多种用途。
由于地质条件复杂，地下水位较高，且存在软弱地基，因此采用钢管桩基础以确保结构稳定性和安全性。
二、施工准备1. 施工图纸及技术资料详细阅读施工图纸，了解工程的具体要求和设计意图。
收集相关技术资料，包括地质勘察报告、桩基础设计计算书等。
2. 人员组织成立专门的桩基础施工班组，包括项目经理、技术负责人、施工员、质检员、安全员等。
对施工人员进行专业技能培训和安全教育。
3. 机械设备根据工程规模和地质条件，选择合适的桩基施工机械设备，如桩机、吊车、振动锤、打桩锤、振动平台等。
4. 材料准备提前准备施工所需的钢管桩、焊接材料、锚杆、钢筋笼、混凝土等材料，并确保材料质量符合国家标准。
三、施工工艺1. 桩位放样根据施工图纸和现场实际情况，准确放样桩位，并标记桩号、桩径、桩长等信息。
2. 桩基施工（1）钢管桩运输与堆放：将钢管桩运至施工现场，按照设计要求进行堆放，确保堆放稳固，防止倾斜。
（2）桩机就位：将桩机安装在桩位处，调整桩机位置，确保桩机垂直度符合要求。
（3）桩基施工：采用静压法或锤击法进行桩基施工。
具体步骤如下：a. 开启桩机，将钢管桩吊起至设计标高。
b. 逐节接桩，直至达到设计桩长。
c. 对接桩进行焊接，确保焊接质量。
d. 进行桩基施工，包括桩基打设、焊接、桩基检查等。
3. 桩基检测施工过程中，对桩基进行质量检测，包括桩长、桩径、桩顶标高、桩身完整性等。
确保桩基质量符合设计要求。
4. 桩基连接根据设计要求，进行桩基连接，包括桩顶接桩、桩间连接等。
确保连接牢固，传递上部荷载。
5. 地基处理根据地质勘察报告和设计要求，对软弱地基进行处理，如砂石垫层、水泥土搅拌桩等。
四、质量控制1. 材料质量严格控制施工材料的质量，确保材料符合国家标准和设计要求。
2. 施工质量严格按照施工工艺进行施工，确保施工质量。
3. 质量检测施工过程中，对桩基进行质量检测，包括桩长、桩径、桩顶标高、桩身完整性等。

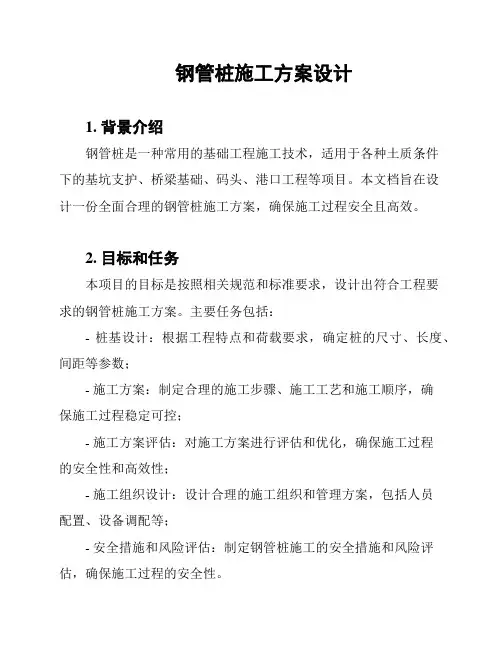

钢管桩施工方案设计
钢管桩施工方案设计1. 背景介绍钢管桩是一种常用的基础工程施工技术，适用于各种土质条件下的基坑支护、桥梁基础、码头、港口工程等项目。
本文档旨在设计一份全面合理的钢管桩施工方案，确保施工过程安全且高效。
2. 目标和任务本项目的目标是按照相关规范和标准要求，设计出符合工程要求的钢管桩施工方案。
主要任务包括：- 桩基设计：根据工程特点和荷载要求，确定桩的尺寸、长度、间距等参数；- 施工方案：制定合理的施工步骤、施工工艺和施工顺序，确保施工过程稳定可控；- 施工方案评估：对施工方案进行评估和优化，确保施工过程的安全性和高效性；- 施工组织设计：设计合理的施工组织和管理方案，包括人员配置、设备调配等；- 安全措施和风险评估：制定钢管桩施工的安全措施和风险评估，确保施工过程的安全性。
3. 施工方案设计根据项目的要求和实际情况，设计的施工方案应包括以下内容：- 钢管桩基础设计：确定桩的数量、直径、长度等参数，根据土质条件和荷载要求进行合理设计；- 施工步骤和工艺：确定钢管桩施工的步骤，包括桩基开挖、钢管安装、混凝土灌注等；- 施工顺序和时间安排：安排施工的顺序和时间计划，确保施工过程的协调和高效；- 施工组织和管理：合理调配人员和设备，确保施工过程的顺利进行；- 安全措施和风险评估：评估施工过程中的安全风险，并采取相应的安全措施；- 质量控制和监督：制定质量控制措施和监督方案，确保施工质量符合要求。
4. 风险评估和安全措施进行钢管桩施工时，需要充分评估施工过程中的风险，并采取相应的安全措施来降低事故发生的可能性。
常见的风险和安全措施包括：- 桩基失稳风险：采用合理的桩基设计和施工步骤，确保桩基的稳定性；- 钢管安装过程中的事故风险：严格控制施工过程中的安全操作规范，保证人员安全；- 爆破施工引发的风险：在爆破施工时，采取安全防护措施，确保周围环境和设备的安全；- 设备操作风险：培训和指导设备操作人员，确保设备操作的安全性。
钢管桩施工方案
钢管桩施工方案钢管桩施工，是一门技术活，讲究的是精细与效率。
下面我就结合自己这十年的经验，给大家详细讲讲这个施工方案。
一、工程概况我们要了解工程的具体情况。
这包括工程地点、工程规模、地质条件、施工环境等。
这些信息是制定施工方案的基础。
比如，工程地点如果在沿海地区，那就要考虑到台风等自然灾害的影响；如果地质条件复杂，那就要做好相应的地质勘探工作。
二、施工材料1.钢管桩：选用的钢管桩要符合国家标准，强度高、耐腐蚀。
直径、壁厚等参数要根据工程需求来确定。
2.钢筋笼：钢筋笼要按照设计要求制作，确保质量。
3.混凝土：混凝土强度等级要达到设计要求，确保桩基承载能力。
4.其他材料：如焊接材料、防护材料等，都要符合相关标准。
三、施工工艺1.施工准备：包括现场平整、测量定位、桩基施工平台搭建等。
2.钢管桩制作：根据设计要求，制作符合规格的钢管桩。
3.钢管桩沉桩：采用振动锤、静压法等方法进行沉桩。
4.钢筋笼安装：在钢管桩内部安装钢筋笼。
5.浇筑混凝土：在钢筋笼内部浇筑混凝土。
6.检查验收：对施工质量进行检查，确保符合要求。
四、施工要点1.钢管桩沉桩：沉桩过程中，要确保桩身垂直度，避免桩身偏斜。
同时，要注意桩顶标高控制，确保桩顶在设计高程范围内。
2.钢筋笼安装：钢筋笼安装要牢固，确保钢筋笼在桩内居中。
3.混凝土浇筑：混凝土浇筑要连续、均匀，避免出现蜂窝、麻面等质量问题。
4.施工安全：施工过程中，要严格遵守安全规定，确保施工人员生命安全。
五、施工进度安排1.施工前期：进行施工准备，包括现场平整、测量定位等。
2.施工中期：进行钢管桩沉桩、钢筋笼安装、混凝土浇筑等工作。
3.施工后期：进行施工验收，确保工程质量。
六、施工质量控制1.施工材料：确保材料质量，不符合要求的材料坚决不用。
2.施工工艺：严格按照施工工艺流程进行施工，确保施工质量。
3.检查验收：加强检查验收工作，发现问题及时整改。
4.质量管理：建立健全质量管理体系，确保工程质量。
桩基础工程钢管桩施工方案
桩基础工程钢管桩施工方案一、工程概况本次施工为桩基础工程，采用钢管桩作为结构支撑。
工程总面积为XXX平方米，桩基总数为XXX根。
二、施工准备1.成立项目组，指定专人负责项目的组织协调和施工管理工作。
2.准备必要的施工工具和机械设备，包括挖掘机、钢管桩施工机、钢管桩切割机等。
3.进行现场踏勘，并制定详细的施工方案和安全措施。
4.与相关部门沟通，取得施工所需的许可证和相关文件。
三、施工步骤1.地基处理（1）清理施工现场，移除杂物和障碍物。
（2）进行地面平整工作，确保施工现场符合施工要求。
（3）根据设计要求，对地基进行必要的处理，如填土、挖土等，以提供稳定的施工条件。
2.钢管桩制作（1）选购符合设计要求的钢管，进行质量检验。
（2）利用钢管切割机将钢管切割成所需的长度和直径。
（3）对钢管进行防腐处理，以提高其耐久性。
（4）根据设计图纸要求，在钢管上进行打孔或扩口等工艺处理。
3.施工机械安装（1）将挖掘机和钢管桩施工机等设备安装到指定位置，并进行调试和测试，确保设备正常运行。
（2）经过安全检查，确保施工现场和设备符合安全要求。
4.钢管桩打入（1）挖掘机采取适当的方式挖孔，以供钢管桩插入。
（2）使用钢管桩施工机将钢管桩插入挖孔中，直至设计要求的深度。
（3）在钢管桩插入过程中，应注意控制施工的垂直度和位置偏差。
（4）根据需要进行钢管桩嵌入地面的固定和加固工作。
5.钢管桩连接（1）根据设计要求，将相邻的钢管桩进行连接，确保连接牢固可靠。
（2）采用焊接、螺栓连接等方式进行钢管桩连接操作。
（3）对连接点进行必要的防腐处理，以增加连接点的耐久性。
6.工程验收（1）施工完成后，进行工程的验收和检查。
（2）对钢管桩的垂直度、位置偏差、强度等进行检测和评估。
（3）如有不合格情况，及时进行整改和修复。
四、安全措施1.施工人员必须按照相关规定佩戴安全帽、安全鞋等个人防护用品。
2.严格执行施工现场的安全管理制度，保证施工人员的人身安全。
钢管桩工程施工方案
钢管桩工程施工方案一、施工前的准备工作1. 现场勘察：施工前需要进行详细的现场勘察，包括地质情况、场地特征、地下管线和设施等情况的调查。
通过对场地的勘察，确定施工桩的位置、深度和类型等信息。
2. 设计方案确认：在勘察的基础上，确认施工方案并进行设计，包括桩的尺寸、深度和布设方式等。
同时，对施工所需材料和设备进行统一采购和准备。
3. 施工人员培训：对参与施工的人员进行相关培训，包括操作规程、安全注意事项和应急处理等，确保施工人员具备必要的技能和知识。
4. 安全保障：在施工现场进行安全隐患排查，并制定详细的安全生产方案，确保施工过程中的安全。
二、施工过程1. 桩的安装：首先进行钢管桩的安装。
根据设计要求，选择合适的钢管桩，然后通过振动锤或顶升等设备将桩体沿设计位置垂直安装到预定深度。
2. 桩顶水平校正：对已安装的桩顶进行水平校正，确保桩顶平整、水平。
在校正过程中，需要确保桩冠与设计标高相符。
3. 布筋灌浆：对桩顶进行布筋，并进行混凝土浇筑，形成桩帽。
灌浆时需保证充分浇筑，并采取措施确保充分密实。
同时，需在浇筑过程中进行检查，并做好清理工作。
4. 检验验收：施工完成后，对桩的质量进行检验，包括桩的尺寸、强度和密实度等。
通过检验合格后，方可进行后续工程。
5. 安全管理：在施工过程中，严格执行安全管理措施，保障施工人员的安全。
同时，对施工现场进行严格管理，确保施工过程中的安全。
三、施工后的处理1. 清理整理：施工完成后，对施工现场进行清理整理，包括清理渣土、废料等，并进行现场清洁处理，确保施工现场的整洁。
2. 资料整理：对施工过程中产生的相关资料进行整理和归档，包括勘察资料、设计图纸、施工记录等，形成施工档案并妥善保存。
3. 与相关单位协调：对于涉及到地下管线、设施等情况，需要与相关单位进行协调，确保施工后的地面设施正常运行，不影响周边环境和设施。
4. 安全检查：施工结束后，对施工现场进行安全检查和验收，确保无安全隐患存在，并及时、完整地交底施工隐患。
微型钢管桩工程施工组织设计及对策
微型钢管桩工程施工组织设计及对策一、工程概况1.施工方案制定通过详细的工程调查和土壤力学试验，确定微型钢管桩工程的设计参数。
在施工方案制定过程中，需要考虑以下因素：-土质和地质情况：包括土层的类型、地下水位、土壤的稳定性等。
根据土质情况选择合适的施工方法和钢管型号。
-施工机械和设备：根据工程规模和施工条件，选择合适的施工机械和设备，包括打桩机、挖掘机、起重机等。
-施工进度计划：根据工程量和施工周期，制定合理的施工进度计划，确保施工顺利进行。
2.施工人员组织和管理合理组织和管理施工人员是确保施工质量和安全的关键。
具体措施包括：-施工人员资质要求：根据施工要求，确保所有施工人员具备相应的专业技能和资质。
-施工人员培训：进行必要的培训，提高施工人员的专业技能和安全意识。
-施工人员配备：确保施工人员数量充足，并合理安排施工班次，以保证施工进度。
3.施工安全管理施工安全是保证工程质量和施工人员安全的基础。
采取以下措施确保施工安全：-施工现场管理：设立施工现场标识和警示标志，设置保护栏杆、警示线等安全设施。
-施工人员防护：施工人员必须佩戴安全帽、安全鞋，并根据需要佩戴防护眼镜、耳塞等。
-机械设备安全：定期检查和维修施工机械和设备，确保其安全可靠，并定期进行安全培训。
4.施工质量控制保证施工质量是施工组织设计的核心任务。
以下是质量控制的关键措施：-施工方案执行：按照施工方案进行施工作业，保证操作规程符合相关标准和规范。
-施工工艺控制：严格控制施工工艺，保证微型钢管桩的安装质量，如确保钢管垂直度、顶部水平度等。
-施工质量检测：进行必要的质量检测，并记录检测结果，确保工程质量符合设计要求。
5.问题处理和纠正措施在施工过程中可能会出现各种问题，及时处理和纠正是施工组织设计的重要环节。
具体措施包括：-建立问题反馈机制：设立问题反馈渠道，及时汇报和记录施工中出现的问题。
-制定纠正措施：针对问题制定解决方案，确保问题及时得到纠正，避免对工程造成不利影响。
钢管桩基施工方案
钢管桩基施工方案钢管桩基施工方案一、施工准备1. 人员准备：项目经理、技术人员、工程师、工人等。
2. 设备准备：钢管桩、打桩机、振动锤、油泵、测斜仪等。
3. 材料准备：水泥、砂浆、钢筋等。
二、施工过程1. 地面处理：清除场地上的杂物、平整土地。
2. 钢管桩埋设：根据设计要求选择合适的钢管桩，在地面上标出桩位，使用打桩机将钢管桩逐节打入地下，确保桩顶与地面齐平。
3. 桩端处理：根据设计要求进行桩头处理，可以采用焊接桩帽或使用加固板固定桩帽。
4. 墩台基础施工：根据设计要求用挖掘机挖掘出墩台基础的位置和尺寸，然后进行浇筑混凝土，同时在墩台基础上预留出与钢管桩连接的孔洞。
5. 桩与墩连接：在墩台基础上的孔洞中嵌入连接件，然后将钢管桩放入孔洞中，与连接件焊接固定，确保桩与墩的连接牢固。
6. 确认施工质量：在施工过程中要随时检查钢管桩的垂直度和水平度，避免出现偏心现象，以确保施工质量。
三、施工安全措施1. 安全培训：对施工人员进行安全培训，了解施工现场的各项安全规定和操作要求。
2. 安全防护：施工现场必须设立合理、明显的安全警示标志，施工人员必须佩戴必要的安全防护装备。
3. 设备检查：施工前对所有施工设备进行检查，确保设备的正常运行和安全可靠。
4. 紧急救援：施工现场必须配备紧急救援人员和相应的急救设备，以应对意外事故的发生。
四、施工效果保障1. 质量控制：在施工过程中严格按照设计要求进行施工，检测施工质量并及时进行调整和修正。
2. 工期保障：合理安排施工计划，确保施工进度和质量的同步进行。
3. 售后服务：施工完成后需要对工程进行验收，及时处理遗留问题，并提供相关售后服务。
五、施工费用控制1. 资源利用：在施工过程中合理利用现有资源和设备，避免浪费。
2. 进度管理：合理安排施工进度，减少人力和材料的浪费。
3. 质量管控：加强对施工质量的监督和检查，减少后期修复和维护费用。
以上就是钢管桩基施工方案，通过合理的施工准备、施工过程和安全措施的实施，以及施工效果保障和施工费用的控制，可以确保钢管桩基工程的顺利施工和优质完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1.编制讲明及编制依据
1.1 编制讲明
1.2 编制依据
2.工程概况
3.施工预备打算
3.1施工场地预备
3.2劳动组织预备
3.3物资预备
4.施工方案
4.1钢管桩基础施工
4.2施工测量、监测技术方案
5.施工进度打算
5.1施工工期及施工进度打算
5.2进度保证措施
6.施工配合
7.质量保证措施
7.1质量治理制度
7.2质量保证措施
7.3隐蔽工程质量保证措施
8.安全文明目标及保证措施
8.1安全保证措施
8.2文明施工保证措施
1．编制讲明及编制依据
1.1编制讲明
本技术标书依照招标文件要求编制，局部内容结合实际施工情况可能进行优化调整。
1.2编制依据
本施工组织设计编制依据:
(1)与工程建设有关的法律、法规。
(2)与工程有关的国家、行业、以及技术规程、规范和标准:
①《建筑地基基础设计规范》（CB50007-2002）；
②《建筑地基基础基础工程施质量验收规范》；GB50202
－2002；
③《建筑地基基础工程施工及验收规范》
（GB50202-2002）；
④广州市建设局文件《广州市建设工程现场文明施工治
理方法》；
⑤现行国家有关规范，标准和规程、广东省有关文件及
规定；
⑥有关的国家标准及施工规范和广东省的有关规程规定
⑦《建筑桩基技术规范》（JGJ94-94）；
(3)本公司内部相关的治理方法、技术标准和ISO9001质量体系文件。
2．工程概况
拟建某钢管桩工程位于广州市多云区金沙洲，位于珠江三角洲冲积平原，地势比较平坦，地面标高约5.8m。
拟建建筑物为1层商业楼，框剪结构。
3．施工预备打算
3.1施工场地预备
按照施工总平面图搭设宿舍、办公室、仓库，安装临时供水管线，架设临时供电线路，设置料场、临时道路和临时排水设施。
3.2劳动组织预备
⑴、项目经理及要紧治理人员简介
（2）、治理机构职责划分
⑶、劳动力组织进场
该工程需要开工前落实劳动力来源，按照开工日期、施工打算适时组织进（退）场，以便配合开展施工，按期完成任务。
现场施工人员依照工种划分，每个工种划分为若干班组，开孔人员3人，钢管制作2人，并依照施工场地工作面的增加相应增加施工人数。
⑷、工人教育工作
为落实施工打算和技术责任制，按治理体制逐级进行交底，交底内容：工程施工进度打算，各分项工程的施工工艺标准及安全、技术措施，质量保证措施和验收规范要求。
同时对进场工人进行三级安全教育，加强遵纪守法教育。
3.3物资预备
⑴、材料进场打算
该工程施工材料依照施工进度打算和施工预算中的工料分析编制工程所需的材料用量打算，提早采购（定货），并保证现场有许多于三天用量的材料储备。
⑵、要紧施工机具使用打算
该工程施工机具较多，施工前应对所有机具进行检修保养，保证施工设备良好率及完好率。
配备足够的备品备件，幸免因设备缘
故而阻碍施工，延误工期或造成质量事故。
要紧施工机具使用打算表
4. 施工方案
4.1钢管桩基础施工
⑴、工艺流程
⑵各项施工技术要求
1.成孔
①成孔直径150㎜
②成孔深度超过设计深度30㎝
③钢管直径133㎜，壁厚不小于5.0㎜
2.钢管制作
①钢管底部采取塑料胶布密封，防止泥浆进入钢管内，注浆时高压能冲破；
②采纳BW-150型注浆泵高压注浆；
③依照开挖时刻要求，能够加入适量的早强剂；
④孔口返浆后，进行孔口密封，增加注浆压力，待注浆压力达到设计要求后，停止注浆；
⑤初凝后（约3小时）进行二次补浆。
4.2质量检测
1.原材料检测项目：水泥、钢管按照质检部门要求进行；
2.注浆体检测：水泥按照质检部门要求进行。
