实验一三相异步电动机点动和自锁控制线路一、实验目的1、通过对三相异步电动机点动控制和自锁控制线路的实际安装接线,掌握由电气原理图变换成安装接线图的知识。

2、通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。

二、实验设备三、实验方法实验前要检查控制屏左侧端面上的调压器旋钮须在零位。

开启“电源总开关”,按下启动按钮,旋转调压器旋钮将三相交流电源输出端U、V、W的线电压调到220V。

再按下控制屏上的“关”按钮以切断三相交流电源。

以后在实验接线之前都应如此。

1、三相异步电动机点动控制线路:按图1-1接线。

图中SB1、KM1选用D61-2上元器件,Q1、FU1、FU2 、FU3 、FU4选用D62-2上元器件,电机选用WDJ24(△/220V)。

接线时,先接主电路,它是从220V 三相交流电源的输出端U、V、W开始,经三刀开关Q1、熔断器FU1、FU2、FU3、接触器KM1主触点到电动机M的三个线端A、B、C的电路,用导线按顺序串联起来,有三路。

主电路经检查无误后,再接控制电路,从熔断器FU4插孔V开始,经按钮SB1常开、接触器KM1线圈到插孔W。

线接好,图1-1 点动控制线路经指导老师检查无误后,按下列步骤进行实验:(1)按下控制屏上“开”按钮;(2)先合Q1,接通三相交流220V电源;(3)按下启动按钮SB1,对电动机M进行点动操作,比较按下SB1和松开SB1时电动机M的运转情况。

2、三相异步电动机自锁控制线路:按下控制屏上的“关”按钮以切断三相交流电源。

按图1-2接线,图中SB1、SB2、KM1、FR1选用D61-2挂件,Q1、FU1、FU2 、FU3 、FU4选用D62-2挂件,电机选用WDJ24(△/220V)。

检查无误后,启动电源进行实验:(1) 合上开关Q1,接通三相交流220V电源;(2) 按下启动按钮SB2,松手后观察电动机M运转情况;(3) 按下停止按钮SB1,松手后观察电动机M运转情况。

实验一 三相异步电动机接触器点动控制

实验一 三相异步电动机接触器点动控制

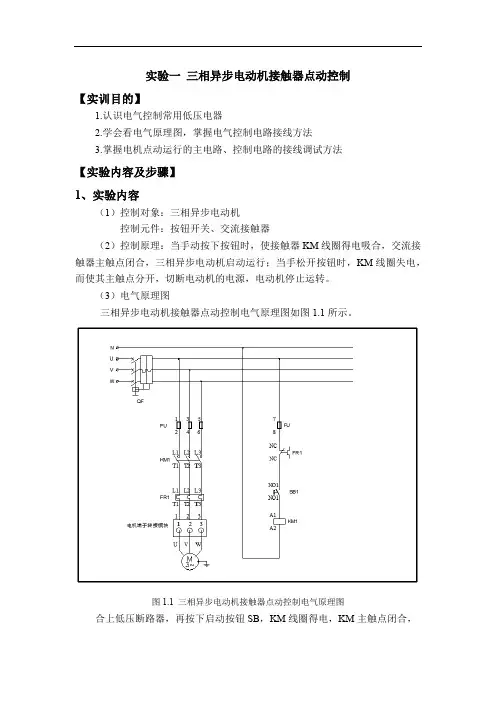

实验一三相异步电动机接触器点动控制【实训目的】1.认识电气控制常用低压电器2.学会看电气原理图,掌握电气控制电路接线方法3.掌握电机点动运行的主电路、控制电路的接线调试方法【实验内容及步骤】1、实验内容(1)控制对象:三相异步电动机控制元件:按钮开关、交流接触器(2)控制原理:当手动按下按钮时,使接触器KM线圈得电吸合,交流接触器主触点闭合,三相异步电动机启动运行;当手松开按钮时,KM线圈失电,而使其主触点分开,切断电动机的电源,电动机停止运转。

(3)电气原理图三相异步电动机接触器点动控制电气原理图如图1.1所示。

图1.1 三相异步电动机接触器点动控制电气原理图合上低压断路器,再按下启动按钮SB,KM线圈得电,KM主触点闭合,三相异步电动机启动运行;松开启动按钮SB,KM线圈失电,KM主触点断开,电动机停止。

2、准备实验器材(1)根据实验要求,按照表1.1所示设备、工具、器材明细表,将实训所需要的设备、工具、器材准备齐全并仔细检查是否完好。

表1.1 设备、工具、器材明细表(2)根据原理图,将低压断路器、熔断器、热继电器、接触器、按钮、电机端子转接板各模块安装到实训台的网孔板上。

图1.2 三相异步电动机接触器点动控制接线图3、实验步骤(1)实物接线:根据1.1所示的原理图,对各元器件进行导线连接。

(注意导线与元器件的连接要牢固,防止出现松动的情况,导线走线须经线槽,导线连接须准确。

) (2)自检:对照电气原理图检查所连导线是否出现掉线、错线,线号漏编、错编,接线不牢固等现象,若存在上述现象,及时更正。

(注:自检完成后须经指导老师检查,才能接通电源。

(3)外观检查:检查有无绝缘层压入接线端子,如有绝缘层压入接线端子,通电后,会使电路无法接通;检查裸露的导线线芯是否符合规定;用手摇动、拉拔接线端子上的导线,检查所有导线与端子的接触情况,不允许有松脱。

(4)功能调试:合上低压断路器QF,按下启动按钮SB,三相异步电动机启动运行;松开启动按钮SB,电动机停止运行。

电器原理实验一——三相异步电机的点动、自锁与正反转控制

电器原理实验一——三相异步电机的点动、自锁与正反转控制

课程名称:电器原理指导老师:_ 孙丹_______成绩:__________________ 实验名称:三相异步电机的点动、自锁与正反转控制实验类型:__同组学生姓名:一、实验目的和要求(必填)二、实验内容和原理(必填)三、主要仪器设备(必填)四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析(必填)七、讨论、心得一、实验目的和要求1.通过对三相异步电动机点动控制和自锁控制线路的实际安装接线,掌握由电气原理图变换成安装接线图的知识;2.通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。

3.掌握三相异步电动机正反转的原理和方法,加深对电气控制系统各种保护、自锁、互锁等环节的理解;4.掌握接触器联锁正反转、按钮联锁正反转控制线路的不同接法,并熟悉在操作过程中有哪些不同之处;5.通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线,掌握由电气原理图接成实际操作电路的方法。

6.学会分析、排除继电--接触控制线路故障的方法.二、实验内容和原理1.继电接触控制在各类生产机械中获得广泛的应用,交流电动机继电接触控制电路的主要设备是交流接触器,其主要构造为:(1) 电磁系统─铁心、吸引线圈和短路环;(2) 触头系统─主触头和辅助触头,还可按吸引线圈得电前后触头的动作状态,分动合(常开)、动断(常闭)两类;(3) 消弧系统─在切断大电流的触头上装有灭弧罩以迅速切断电弧;(4) 接线端子,反作用弹簧等。

2.在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。

要求接触器线圈得电后能自动保持动作后的状态,这就是自锁,通常用接触器自身的动合触头与起动按钮相并联来实现,以达到电动机的长期运行,这一动合触头称为“自锁触头”。

使两个电器不能同时得电动作的控制,称为互锁控制,如为了避免正、反转两个接触器同时得电而造成三相电源短路事故,必须增设互锁控制环节。

为操作的方便,也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故,通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁,又有复合按钮机械互锁的双重互锁的控制环节。

浙师大 机电实验报告 实验1 三相异步电动机的点动控制

浙师大 机电实验报告 实验1 三相异步电动机的点动控制

试验一三相异步电动机的点动控制一、实验目的:1、了解交流接触器、热继电器和按钮的结构及其在控制电路中的应用。

2、学习异步电动机基本控制电路的连接。

3、学习按钮、熔断器、热继电器的使用方法。

4、了解点动与长动的主要区别。

二、实验仪器和设备:1、DT31继电器-接触器1套2、D21三相异步电动机1台3、机电传动试验平台1套4、接线若干三、实验原理:1、继电接触器控制大量应用于对电动机的启动、停止、正反转、调速、制动等控制。

从而使生产机械按规定的要求动作;同时,也能对电动机和生产机械进行保护。

2、图1是异步电动机直接启动的控制电路。

图1-a是点动控制线路,手放开按钮后电动机即停止工作。

电路不能自锁。

图1-b是长动控制线路,手按下按钮后,线圈得电,主触点,辅助触点都闭合,电动机保持运转,控制电路实现自锁。

图1 三相异步电动机点动长动控制线路四、实验内容和步骤:1、在实验板台找到DT31继电器-接触器等,了解其结构及动作原理。

2、通过实验,掌握基本电路的接线方法。

3、按图1-a异步电动机启动线路连接,经老师检查允许后再送电(电动机暂不接入)。

4、1-a的控制电路改接为1-b图,即具有控制电路具有自锁功能。

5、通过点动、长动接线实验,观察实验现象,了解两种接线的不同工作状况及自锁区别。

五、实验总结:1、电路中自锁点起什么作用?电路没有自锁时:按下闭合按钮,接触器线圈得电后,主触点闭合接通回路,电机运转;松开闭合按钮,电路断路,线圈失电,主触点回归常开原位,电机停转。

电路处于点动。

电路有自锁点时:接触器线圈得电后,主触点、常开辅助触点都闭合接通回路,主触点闭合电机运转;常开辅助触点闭合,进行状态保持,此时再松开启动按钮,接触器也不会失电断开。

电路处于长动状况。

自锁点作用就是利用常开辅助触点与通电线圈关系,实现电路长动工作状况。

2、什么叫零压保护,即电路的零压保护是如何实现的?所谓零压(或失压)保护是指当电源断电或电压严重降低时,接触器的线圈失电,电磁铁释放使主触点断开,电动机自动从电源切除停转。

点动实验报告

点动实验报告

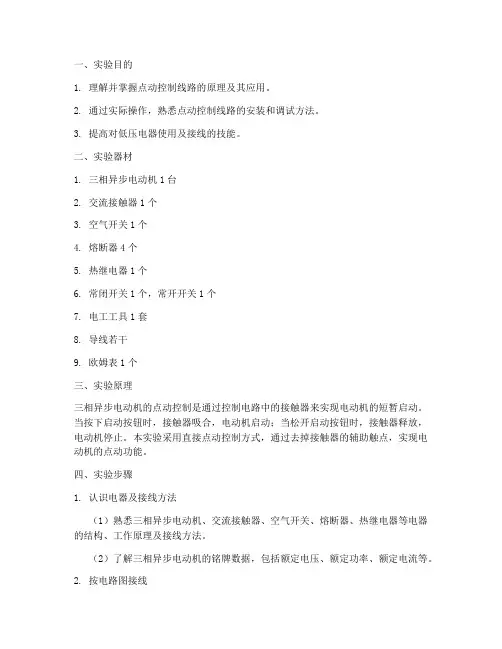

一、实验目的1. 理解并掌握点动控制线路的原理及其应用。

2. 通过实际操作,熟悉点动控制线路的安装和调试方法。

3. 提高对低压电器使用及接线的技能。

二、实验器材1. 三相异步电动机1台2. 交流接触器1个3. 空气开关1个4. 熔断器4个5. 热继电器1个6. 常闭开关1个,常开开关1个7. 电工工具1套8. 导线若干9. 欧姆表1个三、实验原理三相异步电动机的点动控制是通过控制电路中的接触器来实现电动机的短暂启动。

当按下启动按钮时,接触器吸合,电动机启动;当松开启动按钮时,接触器释放,电动机停止。

本实验采用直接点动控制方式,通过去掉接触器的辅助触点,实现电动机的点动功能。

四、实验步骤1. 认识电器及接线方法(1)熟悉三相异步电动机、交流接触器、空气开关、熔断器、热继电器等电器的结构、工作原理及接线方法。

(2)了解三相异步电动机的铭牌数据,包括额定电压、额定功率、额定电流等。

2. 按电路图接线(1)根据实验电路图,按照主线路和辅助线路的顺序进行接线。

(2)先接串联线路,再接分支部分。

(3)确保接线正确,避免短路和接触不良。

3. 检查电路(1)用欧姆表检测电路中的导线、接触器线圈、热继电器等元件的电阻值,确认电路接线正确。

(2)检查电路中各元件的安装位置是否符合要求。

4. 实验操作(1)开启三相交流电源。

(2)按下启动按钮,观察电动机是否能够实现点动控制。

(3)松开启动按钮,观察电动机是否能够停止。

(4)重复上述操作,验证点动控制功能是否正常。

5. 实验数据记录记录实验过程中观察到的现象,包括电动机的启动、停止、转向等。

五、实验结果与分析1. 实验过程中,按下启动按钮时,电动机能够实现点动控制,松开启动按钮时,电动机能够停止。

2. 通过实验,掌握了点动控制线路的原理、安装和调试方法。

3. 了解了三相异步电动机、交流接触器、空气开关等电器的结构、工作原理及接线方法。

六、实验结论本实验成功实现了三相异步电动机的点动控制,验证了点动控制线路的原理及其应用。

实验一三相异步电动机点动和自锁控制(精)

实验一三相异步电动机点动和自锁控制(精)

实验一三相异步电动机点动和自锁控制一、实验目的了解使用 PLC 代替传统继电器控制回路的方法及编程技巧, 理解并掌握三相异步电动机的点动和自锁控制方式及其实现方法。

二、实验仪器1.THPJW-1A 型高级维修电工实训考核装置一台2. 安装有 GX Developer编程软件的计算机一台3.SC-09下载电缆一根4. 实验导线若干5. 三相异步电动机一台三、实验内容及说明在传统的强电控制系统中, 使用了大量的接触器 . 中间继电器 . 时间继电器等分立元器件。

由于使用的元器件数量和品种多,使得系统接线复杂,给系统调试以及修改接线带来困难。

因其潜在故障点多,故降低了整个系统的安全可靠性。

采用 PLC 对强电系统进行控制, 就可以取代传统的继电接触控制系统, 还可构成复杂的过程控制网络。

在需要大量中间继电器以及时间继电器和计数继电器的场合, PLC 无需增加硬件设备,利用微处理器及存储器的功能,就可以很容易地完成这些逻辑组合和运算, 大大降低了控制成本。

因此用 PLC 作为强电系统的控制器件是一种行之有效的解决方案。

本实验中, PLC 对电机的控制方式分两种:1. 点动控制启动:按启动按钮 SB1, X0的动合触点闭合, Y1线圈得电,即接触器 KM2的线圈得电, 0.1S 后 Y0线圈得电,即接触器 KM1的线圈得电,电动机作星形连接启动。

每按动 SB1一次,电机运转一次。

2. 自锁控制启动:按启动按钮 SB2,X1的动合触点闭合, Y1线圈得电,即接触器 KM2的线圈得电, 0.1S 后 Y0线圈得电,即接触器 KM1的线圈得电,电动机作星形连接启动。

只有按下停止按钮 SB3时电机才停止运转。

★四、实验接线图五、梯形图参考程序★ 1、确定系统的输入、输出设备。

输入 :输出:★ 2、控制系统的梯形图(参考★六、实验验证 Y0 Y1 启动(KM1 启动(KM2 X2 X1 X0 停止(SB3 自锁启动(SB2 点动(SB1。

1.实验一 三相异步电动机的启、点动控制实验

1.实验一    三相异步电动机的启、点动控制实验

4、主电路采用AC380V 供电,控制电路根据所选电器 是380V 或220 V 的线圈电压来确定。本次实验是选3 80 V 供电,如选220 V 供电,则控制回路的一端应接 在三相四线制的零线上。
三、实验内容及步骤
1、三相电动机的起动 ① 将空气开关(QF)手柄位置置于“关”位置。 ② 按图6.1.1接线。在连线时通过转动插头将接插件 自行锁紧,使接点牢固、可靠。 ③ 在图6.1.1 和图6.1.2 的两个实验中电动机都 采用星形接法。 ④ 接线完毕后需经指导教师检查线路后,方能接通电源。 ⑤ 合上空气开关QF,按下起动按钮SB1,观察电动机转 动情况。 ⑥ 按下停止按钮SB2,观察电动机是否停止。 ⑦ 先切断电源(拉下空气开关QF),再拆线,主电路仍 保留。
3、实验结束,先切断电源(拉断空气开关QF) ,再拆线, 并将实验器材整理好。
四、实验器材
1、机床电气控制实验台 2、电动机实验台 3、连接导线
一台 一台 若干
五、实验报告要求
1、按照一定的格式书写实验报告。 2、画出实验电路图,叙述实验操作步骤。 3、回答如下问题: ① 为什么在主回路当中没有采用热继电器进行过载保护? ② 在点动控制线路实验中,当SB1 按下,电动机处在运转 状态,此时按下SB3(注意不要按到底)会出现什么状况?
实验一 三相异步电动机的起动、点动控制实验
一、实验目的
1、熟悉一些常用的控制电器和保护电器。 2、学会三相异步电动机的起停和控制线路,加深理解这 些基本控制线路的工作原理。
二、实验原理和电路
1、三相异步电动机的起动有全压起动和降压起动。一般在 小功率情况下采用全压起动,而对于大功率电动机均采用降 压起动方法。这里介绍全压起动的方法,图6.1.1 所示为 三相异步电动机的起停主电路及控制线路,图6.1.2 所示 为三相异步电动机的点动和长动主电路及图6.1.2接线,步骤和以上相同。 ② 接线完毕后需经老师检查后,方能接通电源。 ③ 按下SB1电动机为起动,按下SB2电动机停止,按下SB3 电动机为点动。分别记录电动机转动情况。 ④ 按下SB1电动机运转,此时SB3若按下(注意不要按到 底) ,观察电动机运转情况。

三相异步电动机的点动与长动控制实验

三相异步电动机的点动与长动控制实验

系统化需要一个漫长个过程。

系统化就是程序化,咱们现在的系统是一个教练一个系统,每个人的教学方法都不一样,所以这样很难形成一个系统,咱们可以每个分院驻点一个公司自己培养的主教练,三相异步电动机的点动与长动控制一、实验目的1、了解按钮、中间继电器、接触器的结构、工作原理及使用方法。

2、熟悉电气控制实验装置的结构及元器件分布。

3、掌握三相异步电动机点动与长动控制的工作原理和接线方法。

4、掌握电气控制线路的故障分析及排除方法。

二、实验仪器电气控制实验装置 1台电动机 Y801-4 0.55kw 1 台;万用表 1只电工工具及导线三、实验线路与原理图(a)为用按钮实现长动与点动的控制电路,点动按钮SB3的常闭触点作为连接触点串联在接触器KM 的自锁触点电路中。

当长动时按下起动按钮SB2,接触器KM 得电自锁;当点动工作时按下按钮SB3,其常开触点闭合,接触器KM 得电。

但SB3的常闭触点KM 的自锁电路切断,手一离开按钮,接触器KM 失电,从而实现了点动控制。

若接触器外的释放时间大于按钮恢复时间,则点动结束SB3常闭触点复位时,接触器KM 的常开触尚未断开,使接触器自锁电路继续通电,线路就无法实现点动控制。

这种现象称为“触点竞争”。

在实际应用中应保证接触器KM释放时间大于按钮恢复时间,从而实现可靠的点动控制。

图(b)为用开关SA实现长动与点动转换的控制电路。

当转换开关SA闭合,按下按钮SB2,接触器KM得电并自锁,从而实现了长动;当转换开关SA 断开时,由于接触器KM的自锁电路被切断,所以这时按下按钮SB2是点动控制。

这种方法避免了(b)图中“触点竞争”现象,但在操作上不太方便。

图(c)为用中间继电器实现长动与点动的控制电路。

长动控制时按下按钮SB2,中间继电器KA得电并自锁。

点动工作时按下按钮SB3,由于不能自锁从而可靠地实现点动工作。

这种方法克服了(a)图和(b)图的缺点,但因为多用了一个继电器KA,所以成本增加。
