地形图的基本知识一教学内容讲述内容2学时地形图
地形图
内容提要：
§1地形图的基本知识
§2地形图的测绘
§3地形图的应用
第一部分 地形图的基本知识
1
地形图的比例尺分幅和编号
2 地物符号与地貌符号
3 地形图图外注记
一、 平面图、地形图
地物—地面人工建筑物，如房屋、道路、
地形
农田、桥梁……
地貌—地面自然形态，如山脉、河流、
平原、洼地……
平面图：将地面上各种地物的平面位臵按一定比例尺、 用规定的符号和线条缩绘在图纸上，并注有代表性的高程 点，这种图称为平面图。
比例尺精度
通常人们用肉眼只能分辨出图上最小的距离为0.1mm，因此在 图上量度和描绘时，也只能达到图上0.1mm的正确性。例如，在 1:1000的地形图上量取两点间的距离时，用眼睛最多只能辨别出 0.1mm×1000=0.1m的正确性。不可能辨别到 0.01mm×1000=0.01m。同样，在测绘1:1000比例尺地形图时， 测量水平距离或计算的数据结果的取位只需精确到0.1m，如果要精 确到0.01m,图上也无法表示出来。同理，如果要求图上能表示出地 面线段精度不小于0.2m，则采用的测图比例尺应不小于1:2000。 因此， 我们把图上0.1mm所代表的实地水平距离称为比例尺精 度。如1:1000地形图，其比例尺精度为0.1mm×1000=0.1m、1:500 地形图，其比例尺精度为0.05m。各种比例尺的比例尺精度可表达 为 δ＝0.1mm×M 式中 δ为比例尺精度；M为比例尺的分母。
1.等高距h
相邻等高线之间的高差，称为等高线间隔或称等高 距，一般用h表示。在同一幅地形图上，各处的等高距 应当相同。(一般按图的比例尺和测区的地形类别选择 基本等高距h的值)
地形类别

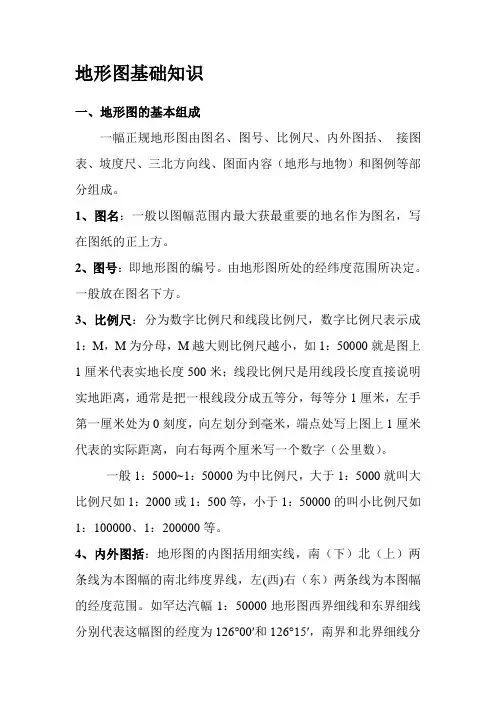

地形图基础知识
地形图基础知识一、地形图的基本组成一幅正规地形图由图名、图号、比例尺、内外图括、接图表、坡度尺、三北方向线、图面内容（地形与地物）和图例等部分组成。
1、图名：一般以图幅范围内最大获最重要的地名作为图名，写在图纸的正上方。
2、图号：即地形图的编号。
由地形图所处的经纬度范围所决定。
一般放在图名下方。
3、比例尺：分为数字比例尺和线段比例尺，数字比例尺表示成1：M，M为分母，M越大则比例尺越小，如1：50000就是图上1厘米代表实地长度500米；线段比例尺是用线段长度直接说明实地距离，通常是把一根线段分成五等分，每等分1厘米，左手第一厘米处为0刻度，向左划分到毫米，端点处写上图上1厘米代表的实际距离，向右每两个厘米写一个数字（公里数）。
一般1：5000~1：50000为中比例尺，大于1：5000就叫大比例尺如1：2000或1：500等，小于1：50000的叫小比例尺如1：100000、1：200000等。
4、内外图括：地形图的内图括用细实线，南（下）北（上）两条线为本图幅的南北纬度界线，左(西)右（东）两条线为本图幅的经度范围。
如罕达汽幅1：50000地形图西界细线和东界细线分别代表这幅图的经度为126°00′和126°15′，南界和北界细线分别代表这幅图的纬度范围为“自北纬50°00′到北纬50°10′。
外图括用粗实线表示，与内图括平行，用图有二。
一是为了图面美观，二是在内外图括之间留出空间方便表示坐标值和经纬度。
5、接图表：为方便查找相邻地形图，在图纸的左上角或右下角绘制一个方框，分成九等分，每个小矩形代表一幅图，将本图放在中心位置用阴影线表示，上下左右四幅图分别表示本图北、南、西和东面相邻的四幅图，他们与本图为线接合，四个角上的图与本图幅为点接合。
6、坡度尺：一般放在图幅的左下角，其中的曲线代表等高线，由左向右越来越密集，相应的坡度也越来越大。
它用来量测地形图上两点之间的坡度，有相邻两根等高线坡度尺和相邻6根等高线坡度尺之分。
地形图的基本知识 PPT
1 d MD
M越大,则比例尺越小。
2)、图示比例尺
❖ 一般说来,在图上除写有数字比例尺外,还有 用线段表示的比例尺,这就是图示比例尺。图 示比例尺有直线比例尺、斜分比例尺与复式 比例尺两种。
❖ 直线比例尺:以直线线段的形式表示图上线段 长度所对应的地面距离,具有能直截了当读出 长度值而无需计算及幸免因图纸伸缩而引起 误差等优点。
2、64单位长
复式比例尺: 又iii.称复成投式的比比影例 例比尺尺,,例系又由称尺主投,比影是例比一尺例与尺种局。依部 分比经照例线地尺比组例图合尺主比 例尺与与地纬线图比投例尺影两长种。度变形分布规律设计 的一种图解比例尺。
双标准纬线等 角圆锥投影的 纬线比例尺
等角正切圆柱 投影的纬线比 例尺
(2)、 透明纸平行线法:
s1
1 2
l1·d
s2
1 2
(l1
l2 )?d
sn1
1 2
(ln1
ln
)?d
sn
1 2
ln
·d
s1 s2
l1
l2
d
l3 l4
sn-1 sn
n
s图 li ·d
i 1
s实 s图 M 2
(3)、 求积仪法: 电子求积仪,机械求积仪、
7、5、3 地形图在工程建设中的应 用
2000 1500
2、 确定图上的两点间的水平距离、
❖ 图解法:
1000 2500
1500 2500
图上直截了当量取l DAB=l×M ❖解析法:坐标反算
DAB x2 y2
2400
2300
B
2200
地形图基本知识
一、比例尺
（一）地形图的比例尺
定义：地形图上一段直线长度与地面上相应线段的 实际水平长度之比
比例尺=图距/实距
1 l M L
某区域面积与实地对应区域的投影面积之比的关系式，即
1 f 2 M F
f-地图上某区域的面积，F-实地对应区域的投影面积。
（二）比例尺种类
数字比例尺
数字比例尺是用分子为 1，分母为整数的分数表示。设 图上一线段长度为l，相应实地的水平距离为L，则该地形 图的比例尺为
常用矿图图例表
常用矿图图例表
第二部分 地形图的应用
一.点位的坐标量测
例：量测A点坐标
1.恢复A点所在格网 2.过A作格网平行线 3.用比例尺量DX、DY 设量得DX=38.6m DY=41.3m 则 XA= 700+38.6= 738.6m YA=1100+41.3=1143.3m
1000 900 800 v 700 600 500 1000 1100 1200 1300 1400 1500 1：1000 h
幅内最著名的地名、厂矿企业或村庄 的名称作为图名。图名一般标注在地 形图北图廓外上方中央。
二、地形图的图廓外注记
基本比例尺地形图编号方法：在1:100万图幅编号后，依次 追加比例尺代码、行号和列号。 形式如下：
1:100万 行号
1:100万 列号
比例尺 代码
横行号 纵列号 （3位数） （3位数）
1:50万－ B 1:25万－C 1:10万－D 1:5万－E 1:2.5万－F 1:1万－G 1:5千－H 例：I－49－48 I49D004012
(9-2-3)
500 1000 1100 1200 1300 1400 1500 1：1000
测量与地图学 第六讲 地形图基本知识
河流的表示
时令河
干河床
消失河段
单线实形
湖泊的表示
井泉的表示
泉 温泉
常年湖
时令湖
水库的表示
井
运河、沟渠
2、土质植被
土质是地表覆盖层表面性质的泛称，如山区的裸岩 、冰川，平原上的沙地、沼泽地和盐碱地等 地形图表示的土质类型：沼泽地、沙地、沙砾及戈 壁、石块地、盐碱地、小草丘地、龟裂地等。 分布特点：一般呈面状分布，范围界线不很确定， 地形图上表现形式：在其分布范围内配置散列的各 种符号加上说明注记表示其类别。
2. 非比例符号
面积小但重要的地物，依比例尺缩小无法实形 表示，则用规定尺寸的符号描绘在图上。非比例符 号只表示地物的位置。
非比例符号上表示地物中心位置的点叫做 定位点。 各种非比例符号的定位点不尽相同，根据 符号不同的形状来确定。在测绘、读图 及用图时应注意区分。
非比例符号定位
①规则的几何图形符号，如圆形、正方形、三角形 等，以图形几何中心点为实地地物的中心位置； ②底部为直角形的符号，如独立树、路标等，以符 号的直角顶点为实地地物的中心位置； ③宽底符号，如烟囱、岗亭等，以符号底部中心为 实地地物的中心位置； ④几种图形组合符号，如路灯、消火栓等，以符号 下方图形的几何中心为实地地物的中心位置； ⑤下方无底线的符号，如山洞、窑洞等，以符号下 方两端点连线的中心为实地地物的中心位置。
植被是指植被覆盖的总称，分天然植被与人 工植被两大类。 地形图上表示的植被类型：森林、矮林、幼 林、灌木林、竹林、果园、芦苇及其他高 草地、草地、稻田、旱地等。 分布特点及表示方法：也呈面状分布，地形 图用黑色点线表示其类型界线，界线内普 染淡绿色，并配置说明符号和简单的文字 数字注记。
林地中有灌木及草类植物
建筑工程技术专业《教案24大比例尺地形图的基本知识及其测绘1》
课程序号：24组织教学：教学目标：1、了解地形图知识2、掌握视距测量方法3、掌握经纬仪测碎部点法重点难点：经纬仪测碎部点法复习内容：授课形式：讲授讲授新课：第7章大比例尺地形图的根本知识及其测绘地形图概述一、地物、地貌、地形图、平面图和地图地物：地球外表的固定物体，边界线或特征点地貌：地球外表各种上下起伏的形态，等高线。
地形：地物和地貌的总称。
地形图：按一定的比例尺，用规定的符号和一定的表示方法表示地物、地貌平面位置和高程的正形投影图。
平面图：只表示地物，不表示地貌，且将水准面看作水平面进行正射投影地图：在大区域范围，将地面点投影到地球椭球面，用特殊的投影方式展绘在图纸上制成的图。
地图上各处的比例尺有不同。
地形图的比例尺1．比例尺的表示方法：〔1〕数字比例尺——用1/M表示。
如1：500，1：1000，1：5000，M为比例尺分母。
M越大，比例尺越小。
〔2〕图示比例尺——绘制于图上，可消除图纸伸缩的影响。
2．地形图按比例尺分类：〔1〕大比例尺地形图——1：500、1：1000、1：2021、1：5000〔2〕中比例尺地形图——1：1万、1：万、1：5万、1：10万〔3〕小比例尺地形图——1：20211：50万、1：100万3．比例尺的精度——相当于图上0.1mm的实地水平距离。
问题：1：500、1：1000地形图的比例尺精度为多少？4 地形图比例尺的选用1：10000、1：5000——城市总体规划、厂址选择、区域布置、方案比拟。
1：2021——城市详细规划及工程工程初步设计。
1：1000、1：500——建筑设计、城市详细规划、工程施工图设计、竣工图。
地形图的图名、图号和图廓1、图名：就是本图幅的名称，一般以本图幅内主要的地名、单位或行政名称命名，注记在北图廓外上方的中央。
2、图号：该图幅相应分幅方法的编号，注于图幅正上方、图名的下方。
3、矩形分幅按图幅西南角点的坐标公里数编号。
适用于大比例尺地形图。
测量学第八章大比例尺地形图测绘
一、图根控制测量
为测绘地形图布设的控制网称为图根控制网，其控制点称 为图根控制点，简称图根点。
图根平面控制点宜在城市各等级控制点下加密，一般采用 图根导线、GPS测量方法布设，局部地区可采用交会定点法。
图根点的高程可应用图根水准测量、图根光电测距三角高 程测量或GPS测量方法测定。
二、测图的准备工作
三、经纬仪测图
测图作业程序
半圆仪（大量角器）
第四节 地物测绘
一、地物测绘的一般原则
地物类型 水系
居民地 道路网 独立地物 管线与垣墙 境界与界碑 土质与植被
地物类型举例
江河、运河、沟渠、湖泊、池塘、井、泉、堤坝、闸等及其附属建 筑物
城市、集镇、村庄、窑洞、蒙古包以及居民地的附属建筑物
铁路、公路、乡村路、大车路、小路、桥梁、涵洞以及其它道路附 属建筑物
d D
1 M
式中M 称为比例尺分母。
大比例尺地形图：1∶500、1∶1000、1∶2000、1∶5000、1∶10000 中比例尺地形图：1∶25000、1∶50000、1∶100000 小比例尺地形图：1∶250000、1∶500000、1∶1000000
（2）图示比例尺
直线比例尺
复式比例尺（斜线比例尺）
地物、等高线的相对位移不应超过规 范规定的平面、高程中误差的√2倍 。
二、地形图的检查
测图结束后，要对地形图进行全面的检查。 1. 室内检查 2. 室外巡视检查 3. 设站检查
三、地形图的整饰 整饰原则：先图内后图外，先地物后地貌，先注记后符号。 图内整饰顺序：内图廓、坐标格网、控制点、地形点符号及高程注 记；独立物体及各种名称、数字的绘注；居民地等建筑物；各种线 路、水系等；植被与地类界；等高线及各种地貌符号等。 图廓外整饰：外图廓线、坐标网、经纬度、图幅名称及图号等。
地形图基本知识.
第六章地形图基本知识一、学习目的与要求1.掌握地形图的基本知识。
2.理解地形图的分幅与编号。
3.了确测图的准备工作的。
4.掌握常规测图方法。
5.了解地形图的绘制。
6．掌握地形图的识读和应用。
二、课程内容与知识点第一节地形图的基本知识一、地形图按照一定的比例尺和规定的符号，将测区内的地物和地貌在图纸上绘制成图。
平面图：只表示地物不表示地貌。
二、测图比例尺图上某一线段的长度与地面上相应线段的水平距离D之比，通常以分子等于1的分数形式表示，即：1/M，M称为比例尺分母。
1、数字比例尺：1/M2、图示比例尺三、地形图分类1、大比例尺地形图1：500~1：50002、中比例尺地形图1：5000~1：10万3、小比例尺地形图：小于1：20万四、比例尺精度人眼在图上能分辨的最小距离为0.1mm，因此在地形图上0.1mm所代表的地面上的实地距离称为比例尺精度。
即：比例尺精度=0.1M（mm）根据比例尺精度可以知道地面上量距应准确到什么程度，比例尺越大，表示地形变化的状况越详细，精度越高。
所以测图比例尺应根据用图的需要来确定，工程常用的几种大比例尺地形图的比例尺精度，如表8-1所列。
表8-1第一节地形在图上的表示方法一、地物的表示方法五、地物符号1、比例符号：如房屋、池塘等，2、非比例符号：如水井、独立树、测量控制点等3、半依比例尺符号：线状地物4、注记符号：用文字、数字或特殊的标记对地物加以说明的符号称为注记符号，如城镇名、道路名、高程注记、平面控制点点号等。
六、地貌符号地貌是指地球表面的各种起伏形态，它包括山地、丘陵、高原、平原、盆地等。
1.等高线原理1)等高线的形成和定义用不同高程而间隔相等的一组水平面P1，P2，P3与地表面相截，在各平面上得到相应的截取线，将这些截取线沿着垂直方向正射投影到水平投影面P上，便得到表示该地表面的一些闭合曲线，即等高线。
如图8-5所示的就是地面高程为90m、95m、100m的等高线，所以等高线就是地面上高程相等Array的相邻点连接而成的闭合曲线。
地形图的基本知识ppt课件
1．数字比例尺
d 1 1 D D/d M
l:500，l:1000，l:2O00 优缺点：换算精度高；但速度慢。
2．图示比例尺
最常见的图示比例尺为直线比例尺
1000m 500m
0
1
1580m
优点：便于直接量取长度，并可减小因图纸伸缩变形而引 起的误差，速度快，直观；换算精度低。
眼睛是心 灵的窗 户，是 人体中 最宝贵 的感觉 器官， 可很多 孩子对 眼睛的 重要性 不重视 。在每 学期的 视力测 查中情 况都不 容乐观
1：100万1幅
2×2
4×4 12×12 2×2
10 25 50
万
万
万
8×8
5万 2×2 2.5万 1万
1:50－1:1万地形图分幅与编号 眼睛是心灵的窗户，是人体中最宝贵的感觉器官，可很多孩子对眼睛的重要性不重视。在每学期的视力测查中情况都不容乐观
1:50万
4
3°, 2°
A,B,C,D
J-50-C
眼睛是心 灵的窗 户，是 人体中 最宝贵 的感觉 器官， 可很多 孩子对 眼睛的 重要性 不重视 。在每 学期的 视力测 查中情 况都不 容乐观
二、矩形分幅与编号
图幅为矩形： 50cm × 50cm，40cm× 50cm
或 40cm × 40cm，
基本方格： 10cm ×10cm
矩形分幅及面积
比例尺
(三)比例尺精度
人用肉眼能分辨的最小距离一般为0.1mm 所以把图上0.1mm所表示的实地水平距离称为 比例尺精度，即0.1mm×M
M—为比例尺分母
注：比例尺越大，其比例尺精度越高。 比例尺精度的概念，对测图和用图都有重要意义
中图版地理七年级上册《第三节地形图》说课稿1
中图版地理七年级上册《第三节地形图》说课稿1一. 教材分析《地形图》是中图版地理七年级上册第三节的内容。
这一节的主要内容是让学生了解地形图的基本知识，掌握地形图的识别和应用。
地形图是一种重要的地理信息载体，对于学生来说，掌握地形图的知识和技能是非常重要的。
二. 学情分析七年级的学生已经具备了一定的地理基础知识，对于地形图也有一定的了解。
但是，他们对于地形图的识别和应用还不够熟练，需要通过这一节课的学习，提高他们的地形图识别和应用能力。
三. 说教学目标1.知识与技能目标：让学生掌握地形图的基本知识，能够识别地形图，并能够运用地形图解决实际问题。
2.过程与方法目标：通过观察地形图，培养学生的观察能力和空间想象力。
3.情感态度与价值观目标：培养学生对地理学科的兴趣，提高他们运用地理知识解决实际问题的能力。
四. 说教学重难点1.教学重点：地形图的基本知识，地形图的识别和应用。
2.教学难点：地形图的识别和应用。
五. 说教学方法与手段在这节课中，我将采用讲授法、演示法、实践法等教学方法，以及多媒体课件、地形图等教学手段。
六. 说教学过程1.导入新课：通过展示一些地形图，让学生初步了解地形图，激发学生的学习兴趣。
2.知识讲解：讲解地形图的基本知识，包括地形图的定义、分类、特点等。
3.实践操作：让学生观察地形图，学会识别地形图，并能够运用地形图解决实际问题。
4.课堂小结：总结本节课的主要内容，强调地形图的识别和应用。
5.布置作业：布置一些有关地形图的练习题，巩固所学知识。
七. 说板书设计板书设计如下：八. 说教学评价教学评价主要通过学生的课堂表现、作业完成情况、课后反馈等方式进行。
对于学生在课堂上的积极参与、认真听讲、能够熟练识别和应用地形图的，给予表扬和鼓励；对于作业完成情况好的，给予高分评价；对于课后反馈积极的，给予肯定和鼓励。
九. 说教学反思在课后，我会认真反思这节课的教学效果，看看学生对于地形图的识别和应用是否有所提高，反思自己的教学方法和教学手段是否得当，反思自己的教学内容是否充实，根据反思的结果，调整自己的教学策略，以期在下一节课中，更好地完成教学目标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七章地形图的基本知识
(一)教学内容
讲述内容：(2学时)：地形图、比例尺精度、等高线、等高线平距、基本等高距、地性线等的概念，地物符号、地貌符号
自学内容：(2学时) 判定地貌的地性线，，地性线它们之间的区别，地形图的分幅编号法，等高线的分类及在绘制地形图中的应用。
(二)复习思考题
1.什么是地形图？
2.何谓比例尺精度？比例尺精度有什么用途？
3.地物符号有哪些种？
4.何谓等高线？等高线有哪些特性？
5.何谓等高距、等高线平距？它们与地面坡度有什么关系？地形图的等高距如何选定？
(三)例题选解
1.1:1000地形图的测图精度是(D)A.0.1mm B.1mm C.1cm D.10cm
2.地面上两点平距为12
3.56m，问在1:2000地形图上为(A)
A.6.2cm
B.0.62cm
C.62cm
D.0.062cm
3.地面上有一条1米宽的土路，将它测绘于1:5000地形图上，应该采用(B)
A.比例符号
B.半比例符号
C.非比例符号
D.注记符号
4.在地形图上等高线出现一组抛物线形的曲线应是(CD)
A.山头
B.洼地
C.山脊
D.山谷
E.鞍部
5.地形图上表示地形的方法是用(ABCDE)
A.比例符号
B.非比例符号
C.线性符号
D.地物注记
E.等高线
6.比例尺精度——地形图上0.1mm所表示的实地水平长度。
或者ε＝0.1mm¡M
7.在1:2000地形图上，等高距为2米，坡度为45°时，两条相邻等高线在图上的距离是(A)A.1毫米B.2毫米C.1厘米D.2厘米
8.在1:1000地形图上，若等高距规定为2m，则其计曲线上的高程应为(ACE)
A.10m
B.15m
C.20m
D.25m
E.30m
9.在同一幅地形图上等高距相同，平距与坡度的关系是(BCE)A.平距越小，坡度越缓B.平距越大，坡度越缓 C.平距越小，坡度越陡D.平距越大，坡度越陡E.平距相等，坡度相同
10.山脊线和山谷线一般情况下都为直线。
(×)
11.地物符号有比例符号、非比例符号、半比例符号、地物注记地貌主要用等高线表示。
12.等高距的选择是根据测图比例尺大小和测区地面坡度来确定。
比例尺越小，坡度越陡，选择等高距就越大。
(√)
13.试用等高线表示典型地貌：有山头、洼地、山脊、山谷、鞍部，并用高程或示坡线加以注记(注：五种地貌分开画或合在一起画均可)(答案略)
14.在地形图上等高线出现一组闭合曲线应是(BE)A.鞍部B.洼地C.山脊D.山谷E.山头
15.示坡线—垂直于等高线的短线，它指示方向是下坡方向。
16.从1：500的地形图上量得一段长度为3.8cm，问在地面上的实际距离是(C)
A.1.9米；
B.3.8米；
C.19米；
D.38米
17.高程相同的地形点，必然在同一等高线上。
(×)
18.1：1000地形图，其测图精度是1米。
(×)
19.等高线的种类有首曲线、计曲线、间曲线、助曲线。
20.根据等高线的定义是(C)A.地面上相邻点高程连线；B.地面上高程相同连线；C.地面上高程相同的相邻点连线；D.地面上等高点连线
21.用等高线表示地面起伏状态。
22.大比例尺地形图常用的分幅方法是正方形或矩形法。
23.在同张地形图上，所有等高线必须闭合。
(×)
24.将地物、地貌按一定比例尺铅垂投影在某一水平面上所形成的图是(B)A.地图；
B.地形图；
C.平面图；
D.断面图
25.欲施测能反映地面不低于0.2米精度的地形图，则测图比例尺应选用不小于
(C)A.1：500；B.1：1000 ；C.1：2000；D.1：5000
26.一组闭合等高线可能表示(ABE)A.山头B.洼地C.山脊D.山谷E.鞍部
27.等高线密集表明地面坡陡；等高线稀疏表明地面坡缓；等高线平距相等表明地面坡度一样。
28.测图比例尺越大，表示地貌变化的状况越简略，精度就越低。
(×)
29.地物注记——用文字、数字或特定的符号对地物所加的说明。
