砖砌雨水井
砖砌矩形直线雨水检查井
砖砌矩形直线雨水检查井【篇一：矩形检查井】矩形检查井（1）施工工艺（2）施工要点和设计图纸要求：管道管径d≥1200时，雨水检查井采用钢筋混凝土矩形检查井（包括矩形四通、矩形直线等，检查井采用图示详见02s515）。
检查井垫层采用不小于10cm厚度的c15混凝土浇筑，当井底垫层混凝土强度≥40%设计强度时，才能开始检查井井底板及墙身钢筋的帮扎和安装（检查井施工中，采取直接在井位上帮扎和安装钢筋），然后进行支模，墙体和底板支模完成后进行混凝土浇筑（底板和墙体混凝土均采用c20，抗渗等级s4），浇筑时可预留梯踏步的安装孔洞。
当墙体混凝土强度达到40%设计值以上时即可拆模，并加强养护。
注意要求：（1）混凝土浇筑必须密实，杜绝产生空洞、麻面。
（2）混凝土浇筑时，要控制浇筑层高（每层不得超过插入式振动棒的长度），防止振捣不到位而产生混凝土空洞、麻面。
（3）浇筑时，振动器不得碰撞模板。
（4）梯踏步安装时，保证上下梯踏步错位安置，每侧梯踏步应在一条直线上；梯踏步材质为钢筋砼，井内梯踏步安砌时的尺寸：上下360mm,中心间距300mm。
（5）砖砌流槽表面应用1：2水泥砂浆分层压实抹光，流槽应与上下游管道衔接顺畅。
（6）检查井井盖和井座的采用原则：检查井采用球墨铸铁井盖座（采用：97s501-1图式标准）。
车行道上是重型a型，荷载等级为超汽-20级（采用：97s501-1-41图式）；道路红线外是轻型a型，荷载等级为超汽-10级（采用：97s501-1-37图式）。
【篇二：常用检查井规格表】常用雨水检查井规格表【篇三：雨水检查井浇筑施工】检查井施工方案本工程污雨水检查分为圆形混凝土检查井、矩形混凝土检查井。
圆形混凝土检查井采用预制装配式混凝土检查井，井室按06ms201-3规定施工；矩形混凝土检查井和阶梯式混凝土检查井采用现浇；矩形直线混凝土和阶梯式混凝土检查井检查井室按06ms201-3规定施工。
检查井位于道路下时，井盖应与道路齐平；位于绿化带时井盖应高于地面0.1m。
砖砌雨水井施工方案
砖砌雨水井施工方案通过合理的雨水管理，可以有效地解决城市雨水排放不畅、地表水污染等问题。
而砖砌雨水井作为一种常见的雨水收集和储存设施，被广泛应用于城市建设中。
本文将介绍砖砌雨水井的施工方案，包括施工材料、施工步骤以及注意事项等内容，以帮助您顺利完成砖砌雨水井的建设。
施工材料在进行砖砌雨水井施工前，需要准备以下材料和工具：•砖块：选择防水性能和耐候性能好的砖块，常用的有红砖、空心砖等。
•水泥：选择符合国家标准的各类水泥，常用的有水泥(PC32.5、PC42.5等)。
•砂浆：用于砌筑砖块和砖与砖之间的粘结。
•配筋钢筋：用于加强雨水井的结构强度。
•梁柱板材：用于雨水井的覆盖和支撑。
除了上述主要的材料外，还需要准备一些基本的施工工具，例如：水平仪、量尺、切割工具、扫帚和铲子等。
施工步骤下面将介绍砖砌雨水井的施工步骤：步骤一：准备施工场地首先，需要清理施工场地，确保场地平整，没有障碍物。
根据设计要求在场地上进行标示，确定雨水井的位置和尺寸。
步骤二：挖掘基坑根据雨水井的设计尺寸，开始挖掘基坑。
挖掘基坑的深度应根据当地的降雨量来确定，一般应保证基坑底部低于周围地面，以便更好地收集雨水。
步骤三：浇筑底板在基坑底部浇筑混凝土底板，底板的厚度一般在10-15厘米之间。
同时，需要在底板上设置好相应的排水管和检查井。
步骤四：砌筑砖墙等底板凝固后，开始进行砌筑砖墙。
根据设计要求，将砖块按照规定的尺寸和排列方式砌筑起来，注意在适当的位置安装配筋钢筋以增强结构强度。
步骤五：浇筑顶板在砖墙搭建完成后，需要浇筑顶板以确保雨水井的密封性。
先在砖墙上铺设防水层，然后浇筑水泥混凝土顶板。
顶板的厚度一般在15-20厘米之间，以保证顶板的强度和耐久性。
步骤六：安装井盖雨水井建设完成后，安装井盖以避免污物和异物进入雨水井内。
井盖的尺寸和材质应与设计相符。
注意事项在进行砖砌雨水井施工时，需要注意以下事项：1.施工过程中要保持施工现场的整洁，及时清理垃圾和杂物。
砖砌雨水井检查井的做法
砖砌雨水井检查井的做法【范本一】正文：砖砌雨水井检查井的做法一、安全管理措施1.施工前，必须制定详细的施工方案，包括安全措施和应急预案；2.施工现场必须设置明显的警示标志，提醒周边人员注意安全；3.施工人员必须佩戴符合要求的个人防护装备，包括安全帽、防护鞋等；4.实施监督和检查，确保施工现场安全。
二、施工步骤1.清理施工区域。
将施工区域内的杂物、泥土、灰尘等清理干净，保持整洁；2.测量施工区域。
使用测量工具，测量施工现场的各项尺寸和位置，确认施工区域的准确位置；3.基础处理。
根据设计要求，对施工区域进行基础处理，包括挖掘土方、打桩、填充材料等；4.砖砌井壁。
根据设计要求，用砖砌筑井壁，确保砌筑质量和强度；5.安装井盖和检查井盖。
安装适合的井盖和检查井盖，确保井口的密封和安全；6.通水试验和鉴定。
完成砖砌雨水井后，进行通水试验和鉴定，确保井水不漏。
三、施工质量控制1.材料选用。
选择符合要求的砖、水泥等建筑材料；2.施工工艺控制。
确保施工过程中各项工艺的正确执行，如砌筑、浇注等；3.施工质量检验。
进行必要的施工质量检验，如井壁强度测试、井盖安装质量检查等；4.施工记录。
详细记录施工过程中的情况和操作，以备查验。
四、附件：无五、法律名词及注释：1. 《建筑法》：指中华人民共和国建筑行业的法律规范文件；2. 《建筑施工安全管理条例》：是为了加强建筑施工安全管理，防止和减少建设工程施工事故而制定的法律法规。
【范本二】正文：砖砌雨水井检查井的做法一、安全管理措施1.施工前，必须全面落实各项安全措施，确保施工过程中的安全；2.严格执行施工现场管控，制定科学合理的施工方案，并进行安全预评价；3.配备专业合格的作业人员，严禁无证无资质人员参与施工；4.加强现场安全宣传教育，提高施工人员的安全意识。
二、施工步骤1.施工准备。
清理施工区域的杂草、垃圾等，确保施工现场整洁；2.基坑开挖。
按照设计要求进行基坑开挖，确保基坑尺寸准确；3.基础处理。

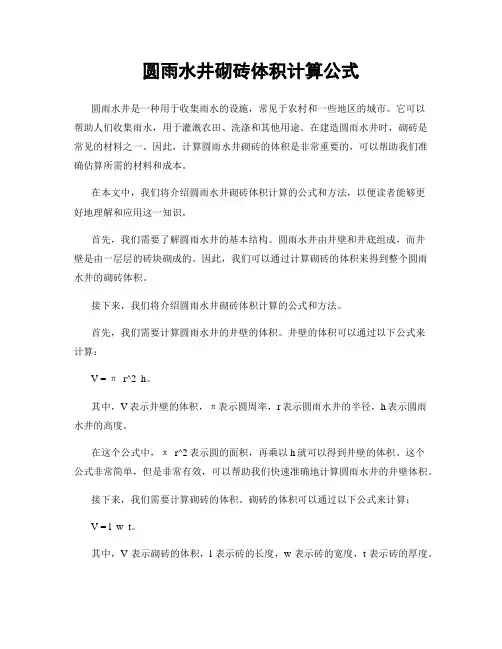

圆雨水井砌砖体积计算公式
圆雨水井砌砖体积计算公式圆雨水井是一种用于收集雨水的设施，常见于农村和一些地区的城市。
它可以帮助人们收集雨水，用于灌溉农田、洗涤和其他用途。
在建造圆雨水井时，砌砖是常见的材料之一。
因此，计算圆雨水井砌砖的体积是非常重要的，可以帮助我们准确估算所需的材料和成本。
在本文中，我们将介绍圆雨水井砌砖体积计算的公式和方法，以便读者能够更好地理解和应用这一知识。
首先，我们需要了解圆雨水井的基本结构。
圆雨水井由井壁和井底组成，而井壁是由一层层的砖块砌成的。
因此，我们可以通过计算砌砖的体积来得到整个圆雨水井的砌砖体积。
接下来，我们将介绍圆雨水井砌砖体积计算的公式和方法。
首先，我们需要计算圆雨水井的井壁的体积。
井壁的体积可以通过以下公式来计算：V = π r^2 h。
其中，V表示井壁的体积，π表示圆周率，r表示圆雨水井的半径，h表示圆雨水井的高度。
在这个公式中，π r^2表示圆的面积，再乘以h就可以得到井壁的体积。
这个公式非常简单，但是非常有效，可以帮助我们快速准确地计算圆雨水井的井壁体积。
接下来，我们需要计算砌砖的体积。
砌砖的体积可以通过以下公式来计算：V = l w t。
其中，V表示砌砖的体积，l表示砖的长度，w表示砖的宽度，t表示砖的厚度。
在这个公式中，l w表示砖的底面积，再乘以t就可以得到砌砖的体积。
这个公式也非常简单，但是非常实用，可以帮助我们快速准确地计算砌砖的体积。
最后，我们将井壁的体积除以砌砖的体积，就可以得到圆雨水井所需的砌砖数量。
这样，我们就可以根据这个数量来估算所需的材料和成本，为建造圆雨水井提供参考。
通过以上的介绍，我们可以看到，圆雨水井砌砖体积计算公式非常简单实用，可以帮助我们快速准确地计算所需的材料和成本。
因此，在建造圆雨水井时，我们可以根据这个公式来进行预算和规划，以确保工程的顺利进行。
除了圆雨水井，这个公式也可以应用于其他类似的圆柱体结构的计算。
因此，它具有广泛的适用性和实用性，可以帮助我们在工程建设和设计中更好地应用数学知识。
砖砌雨水检查井施工方案
砖砌雨水检查井施工方案1. 引言本文档旨在描述砖砌雨水检查井的施工方案。
该方案为了确保雨水系统的正常运行，提供雨水排水和排放功能，确保环境的清洁和安全。
2. 施工准备在施工之前，需要进行以下准备工作：•确定合适的施工位置和规模。
•完成施工图纸的设计并获得批准。
•购买所需的砖石材料和工具。
•准备必要的保护措施，如手套、口罩和安全帽。
3. 施工步骤3.1 清理施工现场在施工开始之前，需要清理施工现场，去除任何障碍物，确保施工区域清洁。
3.2 打地基首先，需要根据设计图纸的要求，确定雨水检查井的尺寸和深度。
然后，开始打地基。
地基应符合土工要求，并确保稳定和坚固。
3.3 砌筑雨水检查井的墙体使用合适的砖石材料，按照设计图纸的要求，开始砌筑雨水检查井的墙体。
墙体应该牢固、垂直，并使用专用的砂浆进行粘结。
3.4 安装雨水检查井盖板在完成墙体的砌筑后，需要安装雨水检查井的盖板。
盖板应符合设计要求，并确保能够防止泥沙等杂物进入雨水管道系统。
3.5 进行防水处理为了保证雨水检查井的密封性和抗渗性，需要对其进行防水处理。
可以使用特殊的防水涂料或胶水来涂抹墙体表面，并确保每块砖都被覆盖到。
3.6 进行质量检验在施工结束之前，需要对雨水检查井进行质量检验。
检查井的尺寸、墙体的垂直度和稳定性，以及盖板的安装是否符合设计要求。
如果发现任何问题，应及时进行修复。
4. 施工安全注意事项在施工过程中，需要注意以下安全事项：•穿戴适当的个人防护装备，如手套、口罩和安全帽。
•确保施工现场的安全，避免其他人员进入施工区域。
•注意使用和存放施工工具，避免造成人身伤害。
•遵守施工操作规范，确保施工过程安全可靠。
5. 施工结束在完成上述施工步骤并通过质量检验后，砖砌雨水检查井的施工就完成了。
在使用前，应确保井内无杂物，并确保盖板安装牢固。
6. 总结本文档详细描述了砖砌雨水检查井的施工方案，包括施工准备、施工步骤和施工安全注意事项。
通过遵循该方案并经过质量检验，能够确保雨水检查井的功能和质量，并达到预期的使用效果。

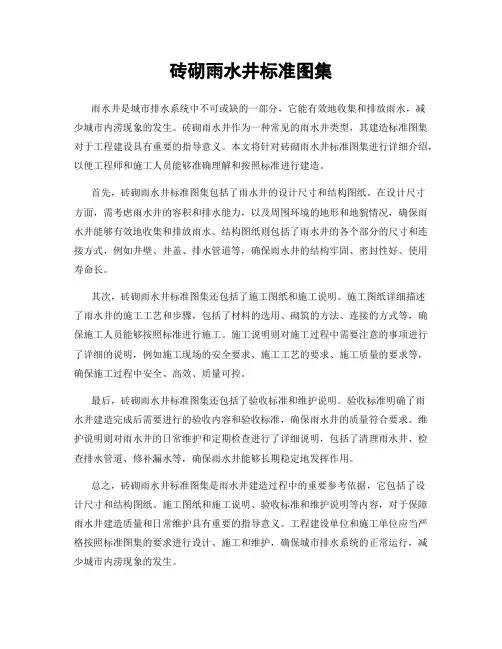

砖砌雨水井标准图集
砖砌雨水井标准图集雨水井是城市排水系统中不可或缺的一部分，它能有效地收集和排放雨水，减少城市内涝现象的发生。
砖砌雨水井作为一种常见的雨水井类型，其建造标准图集对于工程建设具有重要的指导意义。
本文将针对砖砌雨水井标准图集进行详细介绍，以便工程师和施工人员能够准确理解和按照标准进行建造。
首先，砖砌雨水井标准图集包括了雨水井的设计尺寸和结构图纸。
在设计尺寸方面，需考虑雨水井的容积和排水能力，以及周围环境的地形和地貌情况，确保雨水井能够有效地收集和排放雨水。
结构图纸则包括了雨水井的各个部分的尺寸和连接方式，例如井壁、井盖、排水管道等，确保雨水井的结构牢固、密封性好、使用寿命长。
其次，砖砌雨水井标准图集还包括了施工图纸和施工说明。
施工图纸详细描述了雨水井的施工工艺和步骤，包括了材料的选用、砌筑的方法、连接的方式等，确保施工人员能够按照标准进行施工。
施工说明则对施工过程中需要注意的事项进行了详细的说明，例如施工现场的安全要求、施工工艺的要求、施工质量的要求等，确保施工过程中安全、高效、质量可控。
最后，砖砌雨水井标准图集还包括了验收标准和维护说明。
验收标准明确了雨水井建造完成后需要进行的验收内容和验收标准，确保雨水井的质量符合要求。
维护说明则对雨水井的日常维护和定期检查进行了详细说明，包括了清理雨水井、检查排水管道、修补漏水等，确保雨水井能够长期稳定地发挥作用。
总之，砖砌雨水井标准图集是雨水井建造过程中的重要参考依据，它包括了设计尺寸和结构图纸、施工图纸和施工说明、验收标准和维护说明等内容，对于保障雨水井建造质量和日常维护具有重要的指导意义。
工程建设单位和施工单位应当严格按照标准图集的要求进行设计、施工和维护，确保城市排水系统的正常运行，减少城市内涝现象的发生。
砖砌雨水检查井施工方案
砖砌雨水检查井施工方案1. 引言雨水检查井是城市排水系统中重要的组成部分，用于收集、检查和修理管道系统。
砖砌雨水检查井施工方案旨在提供清晰的施工指导，确保施工质量和工期的控制。
本文档将介绍砖砌雨水检查井施工的步骤和要点。
2. 材料准备在开始施工前，需要准备以下材料：•红砖：符合国家相关标准的质量合格的红砖，用于砌筑雨水检查井的墙体；•水泥：优质的水泥，用于砌筑雨水检查井的墙体和底板；•砂浆：按照配比要求配制好的砂浆，用于砌筑雨水检查井的砖缝填充；•钢筋：用于加固雨水检查井的底板和盖板；•防水材料：用于保护雨水检查井墙体不受地下水渗透。
3. 施工步骤砖砌雨水检查井施工步骤如下：3.1 清理施工现场施工现场需要清理干净，移除杂物和堆积物，确保施工区域的平整。
3.2 定位和标线根据设计要求，在施工区域进行定位和标线，确定雨水检查井的位置和尺寸。
3.3 底板施工首先，在定位的位置挖掘合适尺寸的坑洞，然后在坑洞底部铺设一层厚度为10厘米的碎石，再根据设计要求进行钢筋的布置。
接下来，将水泥砂浆倒入坑中，用铁锹进行初步的均匀浇筑，然后使用木板进行抹平，最后完成底板的施工。
3.4 墙体砌筑在底板四周的位置用砖块搭建砖墙，墙体采用砖砌法进行施工。
根据设计要求和标线，先搭建四个角的墙体，然后再进行中间部分的砌筑。
在砌筑墙体过程中，要注意墙体的垂直度和水平度，使用水平仪和垂直仪进行检查。
3.5 砖缝填充墙体砌筑完成后，需要对砖缝进行填充。
使用事先配制好的砂浆，用砂浆刀将砂浆填充到砖缝中，确保砂浆填充均匀、牢固。
3.6 盖板安装等墙体砌筑完成并且砂浆填充干燥后，可以进行盖板安装。
首先，在墙体上方加固钢筋，然后倒入水泥砂浆，并用木板抹平，确保盖板的平整。
3.7 防水处理为了防止地下水的渗透，需要对雨水检查井进行防水处理。
使用防水材料对墙体和盖板进行覆盖，确保密封性。
4. 施工质量控制在施工过程中，要加强质量控制，确保施工质量符合设计要求。
砖砌矩形直线雨水检查井
砖砌矩形直线雨水检查井砖砌矩形直线雨水检查井【篇一：矩形检查井】矩形检查井（1）施工工艺（2）施工要点和设计图纸要求：管道管径d≥1200时，雨水检查井采用钢筋混凝土矩形检查井（包括矩形四通、矩形直线等，检查井采用图示详见02s515）。
检查井垫层采用不小于10cm厚度的c15混凝土浇筑，当井底垫层混凝土强度≥40%设计强度时，才能开始检查井井底板及墙身钢筋的帮扎和安装（检查井施工中，采取直接在井位上帮扎和安装钢筋），然后进行支模，墙体和底板支模完成后进行混凝土浇筑（底板和墙体混凝土均采用c20，抗渗等级s4），浇筑时可预留梯踏步的安装孔洞。
当墙体混凝土强度达到40%设计值以上时即可拆模，并加强养护。
注意要求：（1）混凝土浇筑必须密实，杜绝产生空洞、麻面。
（2）混凝土浇筑时，要控制浇筑层高（每层不得超过插入式振动棒的长度），防止振捣不到位而产生混凝土空洞、麻面。
（3）浇筑时，振动器不得碰撞模板。
（4）梯踏步安装时，保证上下梯踏步错位安置，每侧梯踏步应在一条直线上；梯踏步材质为钢筋砼，井内梯踏步安砌时的尺寸：上下360mm,中心间距300mm。
（5）砖砌流槽表面应用1：2水泥砂浆分层压实抹光，流槽应与上下游管道衔接顺畅。
（6）检查井井盖和井座的采用原则：检查井采用球墨铸铁井盖座（采用：97s501-1图式标准）。
车行道上是重型a型，荷载等级为超汽-20级（采用：97s501-1-41图式）；道路红线外是轻型a型，荷载等级为超汽-10级（采用：97s501-1-37图式）。
【篇二：常用检查井规格表】常用雨水检查井规格表【篇三：雨水检查井浇筑施工】检查井施工方案本工程污雨水检查分为圆形混凝土检查井、矩形混凝土检查井。
圆形混凝土检查井采用预制装配式混凝土检查井，井室按06ms201-3规定施工；矩形混凝土检查井和阶梯式混凝土检查井采用现浇；矩形直线混凝土和阶梯式混凝土检查井检查井室按06ms201-3规定施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砖砌雨水井
Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
二、砖砌雨水井
井室砌筑用机制砖砌筑在整体水泥混凝土基础上，不应利用管道平基，再帮宽的办法作为井基。
应在挖槽时，计算好雨水井的准确位置，浇筑管道混凝土平基时，应将雨水井井基宽度一次浇够。
井室内的流槽砌砖，应交错插入井墙，使井墙与流槽形成整体。
不应先砌井墙，然后再推砌流槽，造成流槽与井墙分离。
流槽应砌（砖）、抹（面）成与上下游管径相同的半圆弧形，不应无流槽，也不应砌成梯形或矩形。
同时，流槽过水断面不应小于上游和下游管径的过水断面。
井底坡度和高程应符合设计要求。
圆井的砌筑，应掌握井墙竖立度和圆顺度，砌筑砂浆应饱满（包括竖缝），保证带井闭水成功。
水泥砂浆抹面要掌握厚度、均匀、平整、密实。
抹完后要封闭井口，以保证井室湿润养护，不使抹面造成裂缝、空鼓。
井室收口砌筑或井室盖板安装：砌井时随时掌握井内尺寸，三面收口时最大可收进5cm，并随时将挤出的砂浆抹平并将墙表面残余的砂浆及时清除干净。
如果管道覆土较浅，检查井必须也浅，当井深尺寸不能满足收口高度，或满足了收口高度以后，井室缩小到难以使用时，可以采用四面收口，减少一半收口高度，来加大井室的办法。
至于浅到什么程度可采用四面收口，可根据工程实际情况掌握。
砌收口时，每收一层，变化一个直径，为了保证每层直径准确，第一块砖收进尺寸要均匀，每层缩小后的直径圆都要保持圆润，根据规范规定宜按每层收进40mm掌握。
收口部分容易出现竖向通缝或鱼鳞缝（错缝尺寸小于1/4块丁砖），应打制六分砖块，以满足错缝要求，不使出现通缝
或鱼鳞缝。
收口收进部分的竖缝，为防止形成空缝，应在砌砖时，在砖的接砌一侧面挑上灰浆，将竖缝推挤严密。
勾缝时再进一步填严抹平，保证收口部分的砖层能结合成整体受力。
盖板的预制加工或采购，要控制配筋量的合理性（应符合设计要求），控制钢筋网片垫块高度和密度，以保证各层厚度，不露筋。
控制底模平整度，以保证板底光洁、平整、直顺、无安装板差，控制井室盖下的入孔圆润、规矩，以保证井筒砌砖易接顺、圆润美观。
