宏电GPRS DTU H7210调试报告(DEMO测试篇)
宏电GPRS DTU H7210调试报告之DEMO测试 DTU模块配置成功后，下载和打开“H7200 GPRSDTU演示数据中心DEMO”软件。
利用该软件完成对DTU模块的测试（超链接为demo 测试配套的DTU参数供查阅学习）。
一、内网穿透
使用花生壳软件实现内网穿透，花生壳的配置信息如下:
外网网址：
外网端口：10xxx （免费版花生壳软件随机生成的端口）在DTU模块配置以上参数。
内网IP地址：192.168.0.103 （根据本机IP设置）
内网端口：1100 （用户可以自定义端口） 在DEMO软件配置以上信息。
二、DEMO软件配置和启动
根据内网的IP地址和端口对DEMO软件进行设置，点击左上角启
动按钮，启动服务。
三、测试部分
重启DTU模块，可以看到DTU模块与DEMO软件已连接。
打开串口调试工具，发送测试信息。
同时，可以在DEMO软件界面观察到该信息。
测试成功。
测试日期：2017年6月25日
测试工程师：yunyouxia5251。

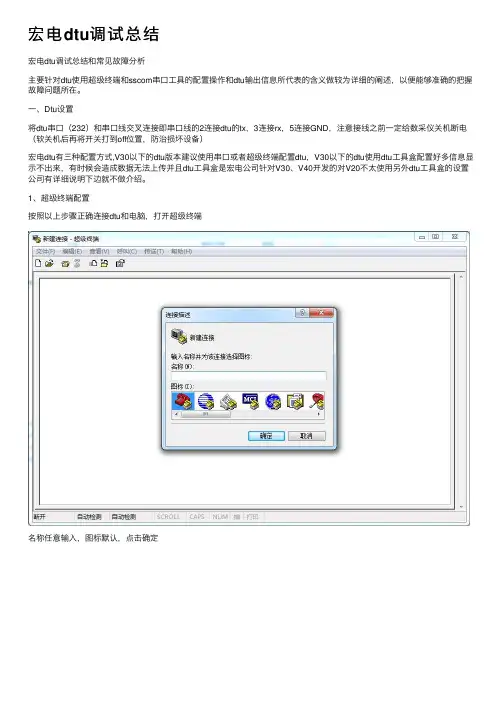

宏电dtu调试总结
宏电dtu调试总结宏电dtu调试总结和常见故障分析主要针对dtu使⽤超级终端和sscom串⼝⼯具的配置操作和dtu输出信息所代表的含义做较为详细的阐述，以便能够准确的把握故障问题所在。
⼀、Dtu设置将dtu串⼝（232）和串⼝线交叉连接即串⼝线的2连接dtu的tx，3连接rx，5连接GND，注意接线之前⼀定给数采仪关机断电（软关机后再将开关打到off位置，防治损坏设备）宏电dtu有三种配置⽅式,V30以下的dtu版本建议使⽤串⼝或者超级终端配置dtu，V30以下的dtu使⽤dtu⼯具盒配置好多信息显⽰不出来，有时候会造成数据⽆法上传并且dtu⼯具盒是宏电公司针对V30、V40开发的对V20不太使⽤另外dtu⼯具盒的设置公司有详细说明下边就不做介绍。
1、超级终端配置按照以上步骤正确连接dtu和电脑，打开超级终端名称任意输⼊，图标默认，点击确定真确选择串⼝，点击确定对应以上输⼊配置，点击确定⿏标点击上图空⽩界⾯，按住空格键给设备上电，进⼊到配置界⾯HDOS>H //输⼊“H”显⽰主菜单C DTU 配置(C)T 模块测试(T)F ⾼级功能(F)V 版本信息(V)R 复位(R)HDOS>C //输⼊“C”进⼊DTU 设置输⼊配置密码:**** //输⼊密码“1234”进⼊参数设置DTU 配置列表:1 移动服务中⼼设置(MSC)2 数据终端单元设置3 数据服务中⼼设置(DSC)4 ⽤户串⼝设置5 特殊选项设置6 DTU 配置密码设置7 出⼚默认设置HDOS> 3 //输⼊“3”进⼊数据中⼼（DSC）设置DSC 设置列表:1 DSC IP 地址2 DSC 域名3 DSC 通讯端⼝4 DNS IP 地址5 备DSC IP 地址6 备DSC 通讯端⼝R 返回HDOS> 1 //输⼊“1”，进⼊DSC IP 设置Current DSC IP Address: 202.162.72.197Change DSC IP Address: 61.178.20.254 //设置为⽤户数据中⼼的IP 地址HDOS> 3 //输⼊“3”进⼊DSC 通讯断⼝设置Current Port Value: 5002Change Port Value: 5002 //数据中⼼端⼝HDOS> r //输⼊“r”返回上⼀级菜单保存设置(Y/N?). //输⼊“Y”保存设置注意：部分dtu在设置ip地址时会要全选择⽹络传输协议TCP或者udp，因为⽢肃省平台传输协议为TCP所以我们也选择TCP ⽹络传输协议，对于是否启⽤udp传输协议现则否DTU 配置列表HDOS> 4 //输⼊4进⼊⽤户串⼝设置，要和数采仪输出串⼝信息⼀⼀对应串⼝设置列表:1 波特率2 数据位3 校验位4 停⽌位5 流控制R 返回按照DSC设置步骤将波特率设为57600，数据为：8位，停⽌位：1位，校验位：⽆，HDOS> r //输⼊“r”返回上⼀级菜单保存设置(Y/N?). Y //输⼊“Y”保存设置HDOS> 1 //输⼊1进⼊移动服务中⼼设置(MSC)MSC设置列表:1 服务代码2 PPP⽤户名3 PPP密码4 SIM PIN5 接⼊点名称(APN)R 返回HDOS>设置步骤⼀样，其他参数默认⽽对于服务代码需要注意⼀下⼏点：1. 中国移动统⼀的接⼊号码(SERVICE CODE)均为"*99***1#"，⽤户在⽤GPRS终端进⾏数据通讯时，⽆须向当地GPRS服务商申请；中国移动的SERVICE CODE是公⽤的接⼊号码，⽆须⽀付费⽤，实际运⾏时只需⽀付终端DTU实际流量的费⽤。
宏电GPRS模块调试及使用细则
*H7000 DTU 管理工具(2.7.8-T)
*硬件平台: HWL92-M12050114-GM2V54050114
*Copyright (C) 2002-2006 Hongdian Inc. 版权所有.
*DTU系列号:7118C1200709M20163
******************************************************
(模块出厂默认的终端类型) (现场正确使用的终端类型)
保存设置(Y/N?) (按Y保存退出)
注意:终端类型出厂默认设置为2, DTU此时工作在数据触发或DSC呼叫模式，平 时不登录网络，只有在有数据需要发送或DSC呼叫DTU上线时才登录网络 在现场我们终端类型设置为0.
设置6.通讯协议选择(透明 0/DDP协议 1)
现在我们的上位机服务器没有对DTU发送的心跳注册包进行,所以在线报告时间 间隔如果设置为非0,那么DTU终端模块发送的心跳注册包没有得到服务器的 确认反馈帧,就会把终端踢下线.
所以建议在线报告时间间隔设置为:0
HDOS> 4 Current Online Report Interval: 40 Change Online Report Interval(0,3~65535(s)): 0
2. 终端设置列表: ---DTU 身份识别码: 13800005578 ---本地通讯端口: 5001 ---在线报告时间间隔: 0 ---最大传输包长: 630 ---重连接时间间隔: 0 ---控制台信息类型: 1 ---最后包空闲时间间隔: 600 ---数据包分隔标识: 0x0A ---自定义心跳包长度: 0x00 ---自定义心跳包(Hex):
(按回车键确认修改设置,按”r”退出,显示如下) HDOS> r
7210说明书
© 版权所有 1997-2009 M80-892001-01 Release 1.1.0 1
手册声明
版权
本使用说明书包含的所有内容均受版权法的保护，未经深圳市宏电技术股 份有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说 明书和部分内容进行复制和转载。
商标
、 、Hongdian、GPRS DTU、MDTU、宏电、宏电技术、深圳宏电、 Galaxy等是深圳市宏电技术股份有限公司的商标和徽标，本说明书中提及到 的其他商标和徽标由拥有该商标和徽标的机构所有，宏电公司并无拥有其 它商标或徽标的权利。
第六章 产品功能使用说明..............................................................................45
6.1 AT指令操作功能........................................................................................ 46 6.1.1 什么是AT指令状态 ............................................................................. 46 6.1.2 如何进入和退出AT指令状态 ................................................................ 46 6.1.3 如何在AT指令状态状态下进行AT指令操作 ........................................... 47
宏电DTU配置方法
5、点击“DTU设置”，并输入如下信息，如下图所示 DTU标识：DTU使用的SIM卡号码，如开峰峪站卡号 为： 其他设置采用默认设置，不作任何修改
6、点击“数据中心设置“，并输入如下信息，如下图所示 通道工作模式：单通道 其他设置采用默认设置，不作任何修改
7、点击“通道1“。并输入如下信息，如下图所示 连网方式：SMS（短消息方式） 其他设置采用默认设置，其它不作任何修改
8、点击“高级设置”，并输入信息，如下图所示 控制级别：3 允许发送+接收 DSC身份识别码：分中心DTU接收端SIM号码 其他设置采用默认设置，其它不作任何修改
9、“特殊设置”、“其它设置”都不作任何 修改。 10、点击“配置”，对DTU进行配置。 11、点击“OK”。配置成功。
ቤተ መጻሕፍቲ ባይዱ
湖北襄樊水情分中心培训资料
宏电DTU配置方法
简介：
本工程采用深圳宏电技术开发有限公司生产的H7710-CCZ型 号CDMA DTU作为测站的备用信道，构建报汛短消息通信网。 在每个测站安装一台H7710-CCZ，作为测站报汛用，共安装 34台；在分中心前置接收机串口安装一台H7710-CCZ，作 为分中心接收数据用。
配置步骤： 1、将DTU通过转接线与电脑串口连接 2、打开DTU配置软件“param_conf_4.exe”，软件界面如下图，点击“打开串口”
3、点击“连接”按钮同时给DTU供电，连接成功后出现 如下图界面，输入连接密码“1234” ，点“OK”。点击 “读取”，读取DTU出厂默认设置。
4、点击“移动服务设置”进行配置，并输入如下信 息。如下图 服务代码：#777 PPP 用户名：card PPP登陆密码：card SIM PIN：1234
深圳宏电DTU及模块产品介绍
2012年10月9日
Page: 3
H7118产品示意图
Connecting Things
产品示意图
注：图示仅供参考，以实物为准
2012年10月9日
Page: 4
H7118选型
Connecting Things
语音信号地
电源地 语音输入 语音输出
* 低电压：0 ～ +0.3V；高电压：+3.0 ～ +10.0V
2012年10月9日 Page: 9
H7118结构图
Connecting Things
面壳尺寸示意图
2012年10月9日
Page: 10
Page: 2
H7118-介绍
Connecting Things
H7118 GPRS DTU是H7000无线DDN通信系统系列产品 之一，提供RS232/RS422/RS485或TTL电平接口，高 性能、工业级，外置式，适用于使用环境恶劣的各 种工业监控、交通管理、气象等应用场合。
Page: 18
GPIO电平
2012年10月9日
H7708接口说明
Connecting Things 引脚 1 2 3 4 5 6 7 信号描述 RXD Power-LED TXD DCD GND GND GND 信号说明 RS232、TTL输入信号 DTU系统工作LED信号输出 RS232、TTL输出信号 用于DTU上下线检测 电源地 电源地 电源地
提 纲
Connecting Things
2012年10月9日
H7118 H7708-定制产品（不备货） H7709-定制产品（不备货） H7710 H7210 H7209 H7200 H9918 中心平台
宏电DTU网络通信调试
宏电DTU网络通信调试
这里把我用过的一个H7210型号的DTU调试经历总结一下。
无论是何种品牌的DTU进行GPRS无线通信，他所要访问的网络IP必须是公网IP，这点必须要注意。
再就是主机用无线网卡与DTU进行无线通信的时候，移动和联通的无线网卡无法实现与DTU的通信，因为移动和联通的无线网卡分配的是内网IP，不是公网IP，所以DTU 访问不到该内网IP；电信的无线网卡能够实现与DTU的网络通信，因为电信的网卡分配的是外网IP。
但是电信的网卡与DTU进行网络通信的方案只能应用于短时间的演示工程，无法应用于实际工程应用。
因为网络存在不稳定性，虽然分配给无线网卡的IP是公网IP，但是经常存在掉线的情况，掉线之后，再重新连接之后分配的就是另外的一个IP，DTU就无法访问到该IP了。
当然也有一种提高稳定性的方法，那就是访问域名解析，但是这也只是治标不治本。
宏电DTU培训PPT
2014年6月5日
DTU培训
Page: 10
公网固定IP接入
Connecting Machine Connecting Things
数据中心固定IP连接：端口映射
服务器(路由器) 公网固定IP Internet FTP WWW 客户端 Telnet GPRS/CDMA 服务器(路由器) 内网IP: 192.168.0.1 公网 内网
深圳宏电DTU产品培训
Connecting Things
2014年6月5日
提 纲
Connecting Things
DTU的产品介绍 DTU的配置及参数说明 DTU的调试 DTU的常见问题及处理 Qusetion ?
2014年6月5日
DTU培训
Page: 2
DTU产品介绍
Connecting Things
数据中心 连接时向域名服务器注册数 据中心的IP地址。 DTU 向域名服务器注册获取数据 中心的IP地址； 获得数据中心IP地址后与数 据中心建立数据通道。
域名认证服务器
可采用商用服务器，如：
； 可采用宏电公司服务器； 可采用用户自己的服务器。
DTU培训
2014年6月5日
DTU硬件组成 DTU 硬件组成部分主要包括CPU控制模块、无线通讯模块以及电源模块 DTU 优点 组网迅速灵活，建设周期短、成本低； 网络覆盖范围广； 安全保密性能好； 链路支持永远在线、按流量计费、用户使用成本低；
宏电DTU-H7710调试总结
宏电总结宏电模块参数设置一、上电后的配置信息1. MSC设置列表:---服务代码: *99***1# 移动用户的服务代码CDMA为“#777”联通为*99# ---PPP用户? CDMA为“card”---接入点名称: nbwater.zj 申请私有时需要更改默认CMNET移动公用接入点联通有两个网络①为uniwap②为 uninet2. 终端设置列表:---DTU 身份识别码: 139******** 手机号（只要和上位设置保持一致）---本地通讯端口: 5001---在线报告时间间隔: 40---最大传输包长: 256---重连接时间间隔: 0---控制台信息类型: 0 设置为0时不显示调试信息，设置为1显示详细的调试信息---最后包空闲时间间隔: 600---数据包分隔标识: 0x0A---自定义心跳包长度: 0x00---自定义心跳包(Hex):多通道时选择工作模式为多通道3. DSC设置列表:---DSC IP地址: 192.168.1.228 外网的静态IP---DSC 域名: 设置域名时必须把DSC IP地址设成：0.0.0.0---网络检测时间间隔: 0---DSC 通讯端口: 5002 监控室电脑的映射端口---DNS IP 地址: 202.96.134.133---备DSC IP地址: 0.0.0.0---备DSC 通讯端口: 04. 串口设置列表: 与中断设备的通讯参数设置（如PLC）---波特率: 9600---数据位: 8---停止位: 1---校验位: 偶校验---流控: 半双工(RS485)5. 特殊选项设置列表:---终端类型: 0---呼叫类型: 2---呼叫时间间隔: 60---空闲下线时间间隔: 0---DSC身份识别码:---通讯协议选择(透明0/DDP协议1): 1 默认为1可以远程修改配置，透明时不可以---网络连接方式(UDP 0/TCP 1): 0 UDP可以有少量丢包，TCP有丢包就连接故障重新连接---TCP保活时间间隔: 5---PPP保活时间间隔: 0二、在线监测HDOS>r //输入“r”退出配置，DTU将自动拨号与DSC建立连接HDOS> //以下为DTU运行信息（软件版本不同运行信息会稍有差异）Hongdian H7000 GPRS DTU Software Suite 3.0.2-T //DTU软件版本Copyright (C) 2004-2008 Hongdian Inc.H/W: HWL92-7118-GM1V28050401 硬件平台DTU Identity Number:139******** 配置ID号Service Code:*99***1#PPP Username:Access Point Name:CMNETDSC IP Address:211.162.72.197DSC IP Port:5007Checking...要是无SIM卡会提示Searching GPRS network... //搜索网络Registered, home network. //注册网络Signal strength is <20>. //信号强度20---31为正常Module initialized. //模块初始化Dialing... //拨号不成功可能是欠费或是基站的问题或中心配置问题，端口映射的问题，等Dial successfully. //拨号成功，获得GPRS网络IP地址，5次都无返回重新返回Connecting with DSC...Connect OK.Registering DSC... //注册数据中心（DSC）Register OK. //登陆数据中心（DSC）成功如要显示更详细的调试信息进入高级功能里控制台类型设为3testtesttesttest //中心发来的数据也可恢复出厂的设置连接深圳的中心来检测模块是否有问题域名三、DSC DEMO使用调试DTU需要在中心启动DSC DEMO程序，用于向DTU发送和接收从DTU发来的数据,可以远程参数设置修改DTU的配置，通讯协议必须选择DDP协议。
宏电H7210规格参数
H7210H7210 GPRS DTU是基于GPRS数据通信网络的终端产品，为各行业用户提供稳定可靠、经济实用的专用数据网络。
手机是通过语音或者短信的传输使人们建立起沟通的桥梁，而享有“工业手机”美誉的DTU则是机器与机器之间完全透明的数据传输终端设备。
H7210 符合工业级标准，优化电磁兼容性设计，具有超强的可靠性；H7210 GPRS DTU内嵌PPP、TCP/I P、DDP等多种协议，可实现用户设备到数据中心远程透明数据通信；优化功能设计，提供AT参数配置协议、中文短信发送、更多的可配置的通讯提示信息；提供专业工业级产品接口，与用户设备即插即用，安装简单、使用方便。
产品广泛应用于电力、环保监测、车载、水利、金融、路灯监控、热力管网、煤矿、油田等行业。
功能特性：基本功能内嵌PPP、TCP/IP协议栈支持RTU与DSC透明数据传输支持移动运营商的APN专网DSC寻址方式支持固定IP地址和域名支持TCP/UDP/短信三种通信方式TCP/UDP链路支持心跳功能TCP/UDP链路重链接时间可配置支持空闲下线和定时强制下线方式短信支持7bit、8bit、UCS2编码，可以进行中文短信收发短信号码支持国际区号及本地号码支持自动上线工作模式支持唤醒上线工作模式，可以通过短信、电话、RTU数据三种方式唤醒支持串口输出调试信息支持最高115200的串口波特率通过专门的图形化配置工具进行参数配置增强功能支持获取移动专网的指定IP支持宏电DDP传输协议，配合DDP协议开发包简化开发难度通过宏电DDP协议可实现数据传输、远程参数配置、重启动控制支持串口AT协议，可在运行过程中切换到AT状态，进行参数配置、重启控制透明链路下可自定义注册包、心跳包、注销包短信状态下可自定义发送成功、失败的提示信息支持短信参数配置、重启动控制支持日志功能，可通过AT或远程查看工业级设计，满足恶劣应用环境需求精选工业级器件优化电磁兼容性设计支持宽电压范围输入智能电源管理技术技术规格：关键词：GPRS,, DTU,, 数据通信。
H7210 DTU 技术规格书
由于产品版本升级或其他原因，本文档内容会不定期进行更新。除非另有约定，本文档仅作为使用指导，本 文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
H7000_V50DTU 技术规格书
文档版本 V1.0 (205-02-02)
宏电机密，未经许可不得扩散
iii
H7000_V50DTU 技术规格书
3 用户接口定义....................................................................................................................................................... 3-1 3.1 概述............................................................................................................................................................... 3-1 3.2 指示灯状态及含义....................................................................................................................................... 3-1 3.3 接口定义....................................................................................................................................................... 3-2
