本仪器采用磁控放电法进行测量。
将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。
这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。
对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。
通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。
当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。
在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。
这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。
而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。
而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。
五、仪器的工作原理
真空度测试仪框图如图1所示。
图1 磁控放电法灭弧室真空度测试电路框图
华天电力整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。
其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。
该电流经取样电阻R和预处理电路后输入单片机，最后经运算由液晶显示屏显示测得的真空度值。
图2 放电波形图。
真空度测试仪的原理介绍
真空度测试仪的原理介绍真空度测试仪是一种用于测量密闭容器内部压力的设备。
其原理基于气体压强的测量，通过测量某一气体在给定温度下的压强，可以推算出该气体的浓度。
在真空度测试仪中，通常测量的气体是空气。
真空度测试仪的工作原理真空度测试仪通过利用“自由分子运动”的原理来测量气体密闭容器中的压强。
当容器内部的气体分子数量很少时，它们之间的相互作用力也会减弱，相当于变成了单个分子独立运动。
这就是所谓的自由分子运动。
当容器内的气体分子数量变得越来越少时，它们之间的相互碰撞就越来越少。
在真空度测试仪内部，有一个称作“热阴极”的电子枪，它会发射一束电子束进入测试区域，与被测气体中自由分子碰撞，使其发生离子化。
然后利用电子束的特性，我们就能够精确地测量被测气体分子的离子化速率以及离子化后电离子在电场中的运动状态。
通过这些数据，真空度测试仪就可以计算出测试这个气体所需要的压强。
真空度测试仪的主要组成部件真空度测试仪主要由以下组成部件构成：1.真空室：用于存放测试气体的密闭容器。
2.热阴极电子枪：发射一束电子束进入测试区域，与被测气体中自由分子碰撞，使其发生离子化。
3.溅射电离空间：放置一个电场，被测气体分子在电场中运动。
4.离子检测器：用于捕捉被测气体分子在电场中运动的电离子。
5.控制电路：负责控制各个组成部件的工作状态。
真空度测试仪的适用范围真空度测试仪被广泛应用于各种行业中，如半导体制造、电子制造、航空航天、医药等领域。
这些领域常常需要进行精密的控制，而真空度测试仪正是能够提供精准测量数据的工具。
结论总的来说，真空度测试仪利用“自由分子运动”的原理测量气体的压强，主要由真空室、热阴极电子枪、溅射电离空间、离子检测器和控制电路等组成部件。
该设备适用于各种需要精密测量的领域，如半导体制造、电子制造、航空航天、医药等领域。
真空开关真空度测试仪使用方法 测试仪常见问题解决方法
真空开关真空度测试仪使用方法测试仪常见问题解决方法真空开关真空度测试仪（英文名称：Vacuum Switch Vacuum Degree Tester 或 Vacuum Tester），紧要用于定量测真空开关真空度测试仪（英文名称：Vacuum Switch Vacuum Degree Tester 或 Vacuum Tester），紧要用于定量测量各种型号真空开关灭弧室内的真空度，它以单片计算机为主控单元，测试过程完全实现自动化，在原理上更改了国内外同类产品接受电流峰值做标定的方法，而接受离子电荷来做标定，有效地抑制了测试过程中脉冲电源的干扰，使测试更为稳定牢靠。
真空开关真空度测试仪使用方法：1.将被测的真空管两端断电。
被测的真空管不必从开关柜上拆卸，但必需使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要实行措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中心略偏动触头的位置。
2.将被测的真空管与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。
实在的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。
3.功能选择。
接线完毕后打开仪器电源开关。
这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调整数字与当前的日期一致，调整完成后按“确认”键，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，仪器将会依据所选择的功能执行管型设置、测量、查看历史数据等任务。
4.设置管型。
选择“设置管型”功能后,按确认键,会进入设置管型界面。
此时，按“↑”键或“设置”键即可进行管型设置，实在的管型设置参数表如下：灭弧室直径≤80mm 1号管型80<灭弧室直径≤100mm 2号管型100mm<灭弧室直径≤110mm 3号管型110mm<灭弧室直径≤130mm 4号管型5.真空度测量。
真空度测试仪的测量与使用注意事项及工作原理
真空度测试仪的测量与使用注意事项及工作原理真空度测试仪的测量与使用注意事项真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样简单检测其质量。
传统上，真空断路器用户判定灭弧室真空度的方法是工频耐压法,这种方法只能粗略判定真空开关的真空度。
真空度测试仪是真空灭弧室的真空度的鉴定设备，以单片计算机为主控单元，测试过程完全实现自动化。
该仪器的采样设计一改以往接受电流峰值做标定的方法，而接受离子电荷来做标定。
这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定牢靠。
由于接受计算机为主控单元，该仪器能很便利地扣除由于环境因素产生的漏电电流。
本仪器zui突出的特点是：实现了真空灭弧室的免拆卸测量，直接显示真空度值，使真空断路器用户认真把握灭弧室的真空状态，为有计划地更换灭弧室供应了牢靠的依据，为电网的安全运行供应了有力保障，克服了工频耐压法仅能判定灭弧室是否报废的缺陷。
本仪器测量精度高，操作简单，携带便利，抗干扰本领强，特别适用于供电单位现场测试，是真空断路器生产、安装、调试、维护和修理的必备仪器之一、真空度测试仪测试原理将灭弧室的两触头拉开确定的开距，施加脉冲高压，与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度貌似成比例关系。
对于不同的真空管，在同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流一真空度曲线,由计算机自动完成真空度的计算，并显示真空度值。
真空度测试仪操作面板示意图使用注意事项1、该仪器属精密仪器，电路板布线密度较大，一般要求存放于较干燥的地方。
若环境较潮湿，则应常常通电。
2、若测试后真空度值显示为零，应检查灭弧室表面是否清洁。
由于表面不清洁可能使漏电的变化值大于电离电流值，这样，测量值减去漏电后小于零，而被仪器判为零。
发生这种情况后，将灭弧室表面榛干净，再做试验，一般来说这样得到的真空度值较精准明确。

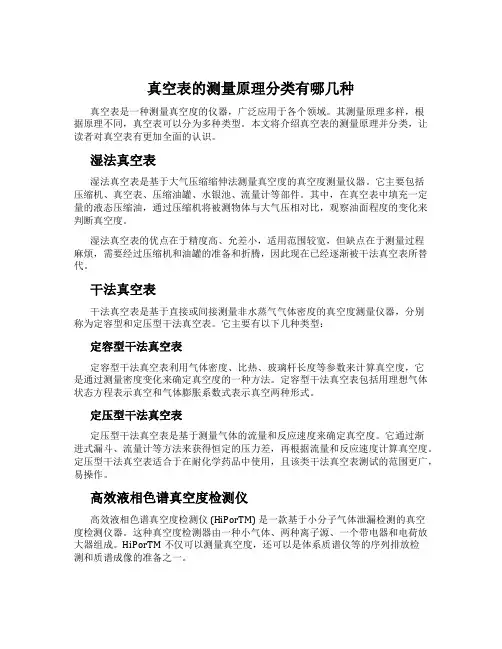

真空表的测量原理分类有哪几种
真空表的测量原理分类有哪几种真空表是一种测量真空度的仪器，广泛应用于各个领域。
其测量原理多样，根据原理不同，真空表可以分为多种类型。
本文将介绍真空表的测量原理并分类，让读者对真空表有更加全面的认识。
湿法真空表湿法真空表是基于大气压缩缩伸法测量真空度的真空度测量仪器。
它主要包括压缩机、真空表、压缩油罐、水银池、流量计等部件。
其中，在真空表中填充一定量的液态压缩油，通过压缩机将被测物体与大气压相对比，观察油面程度的变化来判断真空度。
湿法真空表的优点在于精度高、允差小，适用范围较宽，但缺点在于测量过程麻烦，需要经过压缩机和油罐的准备和折腾，因此现在已经逐渐被干法真空表所替代。
干法真空表干法真空表是基于直接或间接测量非水蒸气气体密度的真空度测量仪器，分别称为定容型和定压型干法真空表。
它主要有以下几种类型：定容型干法真空表定容型干法真空表利用气体密度、比热、玻璃杆长度等参数来计算真空度，它是通过测量密度变化来确定真空度的一种方法。
定容型干法真空表包括用理想气体状态方程表示真空和气体膨胀系数式表示真空两种形式。
定压型干法真空表定压型干法真空表是基于测量气体的流量和反应速度来确定真空度。
它通过渐进式漏斗、流量计等方法来获得恒定的压力差，再根据流量和反应速度计算真空度。
定压型干法真空表适合于在耐化学药品中使用，且该类干法真空表测试的范围更广，易操作。
高效液相色谱真空度检测仪高效液相色谱真空度检测仪 (HiPorTM) 是一款基于小分子气体泄漏检测的真空度检测仪器。
这种真空度检测器由一种小气体、两种离子源、一个带电器和电荷放大器组成。
HiPorTM不仅可以测量真空度，还可以是体系质谱仪等的序列排放检测和质谱成像的准备之一。
总结综上所述，真空表根据测量原理的不同可以分类为湿法真空表、定容型干法真空表、定压型干法真空表和HiPorTM等。
不同类型的真空表和仪器各自的优点和缺点不同，可以根据具体使用需求选择和采购。
武汉特试特 TE 3018 真空开关真空度测试仪 说明书
TE 3018真空开关真空度测试仪使用说明书武汉特试特科技有限公司地址: 武汉市东湖高新技术开发区关山二路特1号国际企业中心Ⅱ－2免费服务热线：800－880 0780电话: (027)6784 5315、6784 5317传真: (027)6784 5319网址：E-Mail：****************一、概述随着中压开关无油化浪潮的兴起，真空开关以其独特的优点得到了广泛的推广和应用。
这些年来，由于生产工艺和现场使用环境方面的原因，有些真空开关在运行过程中其真空灭弧室会有不同程度的泄漏，有的在正常寿命范围内就可能泄漏到无法正常开断的地步。
在这种情况下进行开断就会出现不能正常开断的现象而造成严重的后果。
国内真空开关事故大多是由此原因引起。
所以加强定期或不定期检测真空开关真空度成了十分重要的环节。
传统的检测方法是“耐压法”，即真空开关处于开断状态下，在动静触头之间施加一定的电压，检测其泄漏电流的大小，由此推断真空管的好坏。
这种方法的优点是：操作简单；缺点是：只能定性地检测真空管的好坏；而且真空度在10-4～10-1Pa之间无法准确分辨，所以无法判断泄漏的发展趋势（即同一个真空开关和上次相比有多大程度的泄漏）。
本公司经过不懈努力,研究出真空开关灭弧室真空度现场的定量检测方法，并能实现现场不拆卸定量测量。
有了定量测量的手段，不仅可以测量真空开关真空度是否在正常范围内，同时更重要的是，对某些泄漏速度较快的真空开关，通过历年测量结果相比较，可以大致推断它的寿命，真正起到预防意外事故发生的目的。
本公司推出的TE3018真空开关真空度测试仪,该产品结构紧凑，机型轻便小巧，测试时间更短，测量可靠性、稳定性、精度更高，功能更加完善。
二、主要特点1、可定量测量各种型号真空开关灭弧室内的真空度；2、现场测量时不需拆卸真空开关；3、测试结果准确可靠；4、液晶汉字显示，操作更加简单方便；5、可保存、打印、查看测试的试验数据；6、仪器带有RS232通讯接口，可以连接计算机实现真空度-离子电流曲线下载、寿命估计等多种功能；7、仪器重量轻，携带方便；说明：本公司有π型线圈和扁平电缆两种磁控线圈，用户可根据待测开关柜的结构在订货时自行选配。

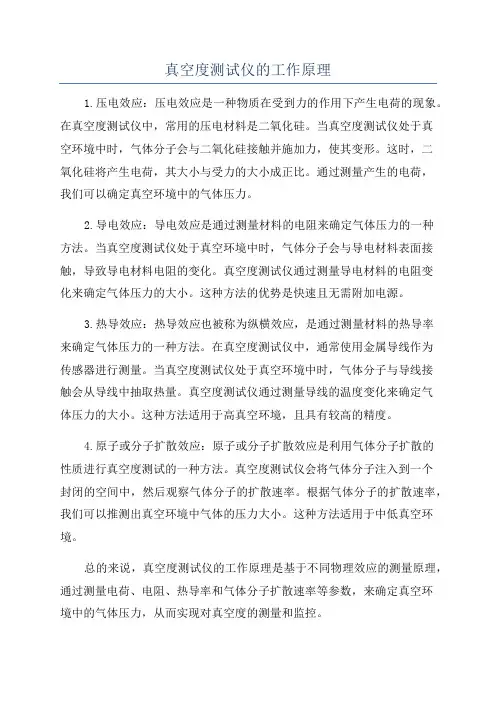

真空度测试仪的工作原理
真空度测试仪的工作原理1.压电效应：压电效应是一种物质在受到力的作用下产生电荷的现象。
在真空度测试仪中，常用的压电材料是二氧化硅。
当真空度测试仪处于真空环境中时，气体分子会与二氧化硅接触并施加力，使其变形。
这时，二氧化硅将产生电荷，其大小与受力的大小成正比。
通过测量产生的电荷，我们可以确定真空环境中的气体压力。
2.导电效应：导电效应是通过测量材料的电阻来确定气体压力的一种方法。
当真空度测试仪处于真空环境中时，气体分子会与导电材料表面接触，导致导电材料电阻的变化。
真空度测试仪通过测量导电材料的电阻变化来确定气体压力的大小。
这种方法的优势是快速且无需附加电源。
3.热导效应：热导效应也被称为纵横效应，是通过测量材料的热导率来确定气体压力的一种方法。
在真空度测试仪中，通常使用金属导线作为传感器进行测量。
当真空度测试仪处于真空环境中时，气体分子与导线接触会从导线中抽取热量。
真空度测试仪通过测量导线的温度变化来确定气体压力的大小。
这种方法适用于高真空环境，且具有较高的精度。
4.原子或分子扩散效应：原子或分子扩散效应是利用气体分子扩散的性质进行真空度测试的一种方法。
真空度测试仪会将气体分子注入到一个封闭的空间中，然后观察气体分子的扩散速率。
根据气体分子的扩散速率，我们可以推测出真空环境中气体的压力大小。
这种方法适用于中低真空环境。
总的来说，真空度测试仪的工作原理是基于不同物理效应的测量原理，通过测量电荷、电阻、热导率和气体分子扩散速率等参数，来确定真空环境中的气体压力，从而实现对真空度的测量和监控。
真空度测试仪的工作原理
真空度测试仪的工作原理一、真空度测试仪的概述真空度测试仪是一种专门用于检测真空度的仪器，广泛应用于不同领域的实验室和生产现场。
它采用了不同的测试方法和工作原理，以便适应不同的应用需求。
二、真空度测试仪的分类1. 涡街式真空度测试仪。
该测试仪利用了旋转体的动量变化与流体流量之间的关系来测量真空度。
它通常适用于低压力区域的测量，精度较高。
2. 热电式真空度测试仪。
该测试仪利用了热电效应的原理来测量真空度。
它通过在真空中加热一个热电偶，测量出热电偶电势变化来计算出真空度。
它通常适用于中高真空区域的测量。
3. 油浸式真空度测试仪。
该测试仪利用了液体的气化压强与外界压强之间的关系来测量真空度。
它通常适用于高真空区域的测量，但需要使用特定的油品，并且需要更长时间的测量时间。
三、涡街式真空度测试仪的工作原理涡街式真空度测试仪主要由涡街流量计和压力变送器两个部分组成。
当气体流经涡街流量计时，涡街流量计中的涡街会不断旋转。
旋转的涡街将带动磁片旋转，从而产生一个信号。
这个信号被传递到压力变送器中，并且被转换成一个压力信号。
通过测量这个压力信号，可以计算出气体的流量和压力，从而得出真空度。
四、热电式真空度测试仪的工作原理热电式真空度测试仪通常采用热电偶法来测量真空度。
该测试仪将两个不同的金属导线组合成一个热电偶电路，并通过电路加热一个环形热电偶。
当热电偶中的电流通过时，会产生一个温度差，从而产生一个热电势。
当将热电偶放入真空容器中时，热电偶中的电流会通过预先安装的传感器读数，从而计算出真空度。
五、油浸式真空度测试仪的工作原理油浸式真空度测试仪通常利用液体的气化压强与外界压强之间的关系来测量真空度。
该测试仪将一个封闭的容器放入真空中，并加入一定量的特定油品。
当容器中的气体被真空泵抽出时，油品中的气体也会相应减少。
这个过程中，油品产生的气泡数量与外界压强和容器中的气体量相关联。
通过测量油泡数量和油品中的量变化，可以计算出真空度，并且与一定压强下油品压强的对应关系进行对比，从而得出准确结果。
真空断路器的真空度检测
· ２７ ·
新疆 电力技术
２０１０年第ｌ期 总第１０４期
作简 单 、使 用维 护方 便 ，检 测过 程仅 三 十秒 左 右 ，为用 户 掌握 真 空灭 弧室 真空 状 态 ，有计 划 的更 换真 空 灭弧 室提 供 了可 靠 依据 ，对 电 网的 安全 运行 提供 了有力 保 障 。我 班组 先后使 用 了三 台真空度 测试 仪 ，属 于 同一厂 家，型号为 ＺＩＧＺ－ ＩＩＩ型 和ＺＫ－Ｎ 型这 两 种型 号 测试 仪 的测 试 原理 （附 图）：将 真空 断路 器 的灭 弧 室动 、静 触头 拉 开到 正常 开 距 ，将 电磁 线 圈绕 在灭 弧室 外侧 ，由计 算机 控 制 ，分 别提 供脉 冲 高压 和脉 冲 强磁 场 。从 而 在 灭 弧 室 产 生 与 高 压 同步 的脉 冲 磁 场 。这 样 ，在 脉 冲磁 场 的作 用下 ，灭弧 室 的 电子作 螺 旋运 动 ，并 与残余 气 体分 子 发生 碰撞 电离 ，所产 生 的 离子 电流 与残 余气 体密 度 （即真 空度 ）近 似成 比例关 系 。对 于 直径 不同 的真 空 管 （附表 ），在 同等 真 空度 条件 下 ， 离子 电流 的大 小 也不 相 同。通 过 试验 可 以标 定 出各种 管 型 的真 空度 与离 子 电流 的对 应关 系 曲线 。在 检 测真 空度 之 前 ，仪器 会 先检 测 真空 泡 的泄漏 程 度 ，即进 行 检漏 ，如 果 测试 结 果离 子 电流 大于 ５００ Ａ则 表 明真 空管 已漏 气 ，不 必进 行 测 量 。 离子 电流小 于５００ｌｌ Ａ时 ，才 会进 行真 空 度 的测 试 。 当测 出 离子 电流 后 ，就 可 以通 过查 询此 管 型真 空管 的 “离子 电流 真 空度 ”关 系 曲线获 得 测试 的 真空 度值 ，所 有 的这 些 过程 都 由计 算机 自动 完成 。对于 真 空度 的标 准值 一 般根 据 Ｉ高 压 断 路 器订货 技 术条 件 ＞ （９９）对 于运 行 中 的真 空断路 器
真空开关真空度测试在尼尔基发电厂的应用
左岸为黑龙江省讷河市 ， 右岸为内蒙古莫力达瓦达 ３ ． １真 空 度测试 方法 斡尔族 自治旗 ， 为河床式电站 ， 主要承担防洪度汛 、 实际应用 中，真空灭弧室真空度的测试方法主 城乡供水 、 机组发 电、 环境保护及航运等功能 ， 电厂 要有 ： 工频耐压法 、 高频放 电法 、 观察法 、 火花计法 、 总装 机容 量为 ４×６ ２ ． ５ Ｍ Ｗ，为两 机一 变扩 大单 元接 吸气剂颜色变化的判定法、高频电流法 、耦合 电容 线方式 ， 真空断路器主要应用在 １ ０ ． ５ ｋ Ｖ 、 １ ３ ． ８ ｋ Ｖ两
准确分辨 ， 所以无法判断泄漏的发展趋势 （ 即同一个 真空开关和上次相 比有多大程度的泄漏 ） 。
３ ． ２ ． ２磁控 放 电法
２ 真空度降低 的原 因分析
在 开关 运行 过程 中 ， 由于外力 造成灭 弧 室损 坏 ，
将真空开关灭弧室 的两触头拉开一定的距离 ， 施加电场脉冲高压 ，将灭弧室置于螺线管圈内或将
基发 电 厂 １ ０ ． ５ ｋ Ｖ、 １ ３ ． ８ ｋ Ｖ配 电系 统 得 到 了广泛 应 用 。尼尔基 电厂 自 ２ ０ ０ ６年并 网运行 至今 ， 每年 在 春
季定期对真空开关进行真空度测试 ，以检测真空开 关在运行过程 中真空灭弧室有无不同程度的泄漏。 尼尔基 电厂 ２ ０ ０ ６至 ２ ０ １ ０年高压试验均 由外 单位承包 ， ２ ０ １ １ 年引进真空度测试仪以来 ，开始独 自承担该项试验 ， 并在试验过程中发现个别 因真空 度降低引起开关断口间绝缘耐压不合格 ，由于及时 发现并处理 ， 避免了较大事故的发生 ， 保证了电厂的 安全生产 ， 因此 ， 加强真空开关 的核心部件一 灭弧室真空度 的现场检测工作十分重要。 真空
真空度检测仪的使用介绍及操作规程
真空度检测仪的使用介绍及操作规程真空度检测仪的使用介绍真空度检测仪以磁控放电为原理，以单片计算机为主控单元，测试过程完全实现自动化。
该仪器的采样设计一改以往接受电流峰值做标定的方法，而接受离子电荷来做标定。
这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定牢靠。
由于接受计算机为主控单元，该仪器能很便利地扣除由于环境因素产生的漏电电流。
真空度检测仪使用方法本仪器分两种用途使用折叠连线将面板上的磁控电流输出端通过导线与磁控线圈相连，使灭弧室触头至于分状态（线圈套于灭弧室外），将高压线和信号输入线分别接灭弧室的动端与静端。
注意，高压线应悬空。
管型选择测量时，首先选择管型，仪器内已存入多种管型，实在参数见附录表格。
（1）管型选择操作方式按[选择键]，使[◢◢]指向选择测试管型，按[确认键]，用〔+键〕或〔—键〕调整管型参数，当显示器显示管型与所需测量的管型一致时便可，按[确认键]，返回主菜单。
若说明书中没有给出要测量的管型时，可用尺寸相近，接线方式相同的管型代替。
（2）测量按[选择键]使[◢◢]至测试真空管Pa，按[确认键]仪器处于测量状态。
并自动完成全部的测量、计算、显示等全过程。
（3）打印若需打印测试数据，则按[确认键]返回主菜单，按[选择键]使[◢◢]至打印测试数据，再按[打印键]，即可打印出全部测量数据。
（4）假如没有可代用的参数，则可按[选择键]使[◢◢]指向A，这样可直接给出电离电流，一般来说。
电离电流（A）较真空度（Pa）小2个数量级。
折叠仪器内计算机执行测量步骤启动高压→测漏电电流→自动关闭高压，接通充电开关→电压到规定值→重新启动高压，同时启动磁控电流，测量漏电电流+电离漏电电流→扣除漏电电流→电流变化成真空度值→显示、打印。
若[测A键]有效，则显示电流值。
本仪器接受两次启动高压的方法，若仪器第一次启动高压后又回到初始状态，此时为仪器拒检。
应检查真空管是否处于合的状态，如不是，则该管已严重漏气或完全泄漏。
