女儿墙(有压顶)节点图
办公楼女儿墙压顶设置钢筋1
C.爱国主义教育与民族精神
D.集体主义教育
E.家庭美德教育
F.民主与法制教育
G.理想教育与世界观教育
28.学校德育创新内容与基本原则
A.诚信教育
B.感恩教育
C.生命教育
29.德育过程中学生品德形成的基本规律
A.学生品德由知，情，意，行四个要素构成
B.学生品德在活动与交往中形成
C.学生品德在其品德内部矛盾转化过程中形成
D．劳动性质上的特点——创造性
E．劳动形态和劳动成果上的特点——个体性与集体性
18.教师专业知识：
A．教育科学知识
B．学科知识
C．学科教学知识（最核心）
D．通识性知识
19.教师专业能力：
A．教学技巧
B．教学能力（教学设计能力、教学实施能力、教学检查评价能力）
C．交往能力
D．组织与管理能力
E．自我反思与教育研究能力
然后将建筑物四个角上女儿墙延伸，
选中1号轴女儿墙单击鼠标右键选择“延伸”选择D轴和A轴上的女儿墙将其延伸至1号轴女儿墙中心线上。如图：
反复延长各轴线女儿墙使女儿墙相交如图：
绘制其他女儿墙体，如下：
2、屋面构造柱根据建施-07 新建构造柱GZ1和GZ2，进入“绘图输入”点击“构造柱”新建GZ1、GZ2编辑信息如下：
1号办公楼女儿墙压顶操作（钢筋）
1、女儿墙根据建施-07点击“绘图输入”新建“砌体墙”编制如下：
进入绘图界面绘制女儿墙,点击“智能布置”选择“轴线”选择1、8、A、D轴线，在A轴打断女儿墙。
选择1号轴女儿墙，单击鼠标右键选择“偏移”输入“130”点击“enter”键后点击确认。
同理偏移D轴女儿墙，8号轴女儿墙，A轴女儿墙。
知名企业30张节点图示和做法培训讲义PPT
工序节点30
桥梁、立交
要求与做法： （一） 构筑物各部分： ① 混凝土桥梁构筑物各部位不得有蜂窝、露筋 等现象，表面保持清水砼，不得抹水泥浆及砂 浆； ② 桥面砼铺装层拉毛压纹应纹深一致、耐磨； ③ 伸缩缝必须全部贯通，不得堵塞或变形； ④ 支座接触面必须严密，不得有空隙； ⑤ 梁、板、柱的砼表面平整度允许偏差为 5mm/2m。 （二） 防撞栏： ① 防撞栏砼应坚实、平整，无裂缝、蜂窝、麻 面、烂脚； ② 防撞栏线条应直顺，不得歪斜、扭曲，其伸 缩缝必须贯通。防撞栏压顶允许偏差为 5mm/10m。 （三） 桥台后填土： ① 水平分层填筑、分层夯实； ② 按规范，合理选择松铺厚度压实机具和压实 方法； ③ 严格控制回填材料的质量，（含水量、粒径 等）； ④ 逐层检测纵横断面标高、坡度、平整度和压 实度。
要求与做法： 1、严禁无支托架(墩)沿地面 敷设，应采用膨胀螺栓固定 型钢支(托)架的敷设方式。在 支架安装损坏结构及防水层 处，必须做好防水处理。 2、管道经过建筑物的伸缩缝 或沉降缝处，应装设合适的 补偿装置（如伸缩节、伸缩 弯管等）
工序节点20
防雷与接地装置的安装
要求与做法： ① 外露的避雷针（带）及引下线等防雷装置，当选用碳素型钢 时，须作热镀锌处理。镀锌层被破坏时须补涂防锈底漆后再涂 面漆。 ②当用圆钢作避雷针（带）及引下线时： （1）连接应采用双面搭接连续焊，焊缝长度不小于直径的6倍， 焊缝外观应良好。 （2）转角处的弯曲半径应正确，一般R≥60mm。 （3）外露的避雷带应采用热镀锌的专门夹式支持码支持，避免 支持件与避雷带焊接（如图示）。 （4）避雷针（带）及引下线等应横平竖直，牢固可靠；无倾斜， 弯曲和高低起伏。
要求与做法：块料面层交接位做法设计无明确要求时，按图示施工。
建筑屋面防水及构造
(1)檐口（图8－2）
图8－2
檐口
(2)檐沟
（图8－3）
图8－3
檐沟及檐沟卷材收头
(3)水落口（图8－4、图8－5）
①直式水落口（图8－4）
图8－4 直式水落口
②横式水落口（图8－5）
图8－5
横式水落口
(4)泛水收头 （图8－6、图8－7）
①混凝土墙卷材泛水收头（图8－6）
图8－6
混凝土墙卷材泛水收头
2.防水层细石混凝土浇捣
(1)在混凝土浇捣前，应清除隔离层表面浮渣、杂物，先在 隔离层上刷水泥浆一道，使防水层与隔离层紧密结合，随 即浇筑细石混凝土。 (2)混凝土的浇捣按先远后近、先高后低的原则进行。 (3)施工时，一个分格缝范围内的混凝土必须一次浇完，不 得留施工缝；分格缝做成直立反边（图8－24），并与板 一次浇筑成型。
一、细石混凝土材料要求
• 细石混凝土不得使用火山灰质水泥；砂采用粒径0.3～ 0.5mm的中粗砂，粗骨料含泥量不应大于1%；细骨料含泥 量不应大于2%；水采用自来水或可饮用的天然水；混凝土 强度不应低于C20，每立方米混凝土水泥用量不少于330kg， 水灰比不应大于0.55；含砂率宜为35%～40%；灰砂比宜为 1∶2～1∶2.5。
1.一般构造
• 卷材屋面的防水层是用胶结剂或热熔法逐层粘贴卷材而成的。其一 般构造层次见图8-1所示，施工时以设计为施工依据。
•
图8-1 卷材防水屋面构造层次示意图 （a）正置式屋面；（b）倒置式屋面
•
2.节点构造
• 卷材屋面节点部位的施工十分重要，既要保证质量，又要施工方便。 图8－2～图8－13提供了一些节点构造做法，供参考。 • • (1)檐口（图8－2） • (2)檐沟 （图8－3） • (3)水落口 （图8－4、图8－5） • (4)泛水收头 （图8－6、图8－7） • (5)女儿墙泛水收头与压顶 （图8－8） • (6)变形缝 （图8－9、图8－10） • (7)伸出屋面管道（图8－11） • (8)出入口 （图8－12、图8－13）

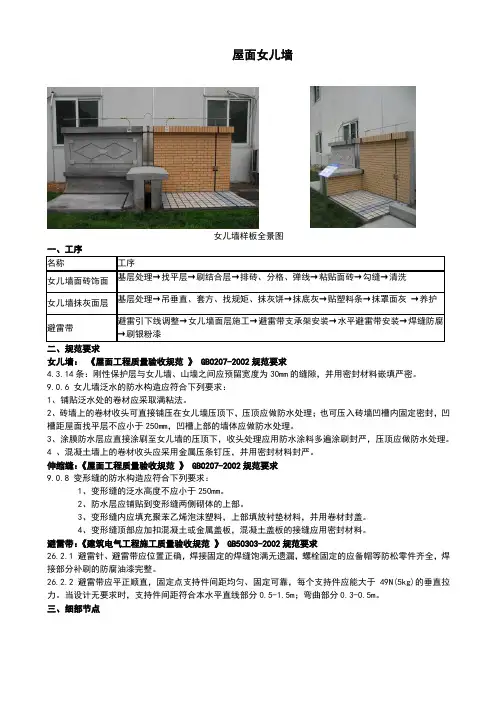

屋面女儿墙施工做法
屋面女儿墙女儿墙样板全景图一、工序二、规范要求女儿墙：《屋面工程质量验收规范》GB0207-2002规范要求4.3.14条：刚性保护层与女儿墙、山墙之间应预留宽度为30mm 的缝隙，并用密封材料嵌填严密。
9.0.6 女儿墙泛水的防水构造应符合下列要求：1、铺贴泛水处的卷材应采取满粘法。
2、砖墙上的卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理；也可压入砖墙凹槽内固定密封，凹槽距屋面找平层不应小于250mm ，凹槽上部的墙体应做防水处理。
3、涂膜防水层应直接涂刷至女儿墙的压顶下，收头处理应用防水涂料多遍涂刷封严，压顶应做防水处理。
4 、混凝土墙上的卷材收头应采用金属压条钉压，并用密封材料封严。
伸缩缝：《屋面工程质量验收规范》GB0207-2002规范要求9.0.8 变形缝的防水构造应符合下列要求：1、变形缝的泛水高度不应小于250mm 。
2、防水层应铺贴到变形缝两侧砌体的上部。
3、变形缝内应填充聚苯乙烯泡沫塑料，上部填放衬垫材料，并用卷材封盖。
4、变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应用密封材料。
避雷带：《建筑电气工程施工质量验收规范》GB50303-2002规范要求26.2.1 避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，焊接部分补刷的防腐油漆完整。
26.2.2 避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能大于49N(5kg)的垂直拉力。
当设计无要求时，支持件间距符合本水平直线部分0.5-1.5m ；弯曲部分0.3-0.5m 。
三、细部节点1、屋面女儿墙伸缩缝各部位构造做法:20mm以上的空隙压顶采用混凝土现浇，防水、抗震，整体观感较好。
一侧与女儿墙留设20mm缝隙，采用打胶处理滴水线2、屋面女儿墙抹灰工程实景图(水泥砂浆女儿墙)粉刷女儿墙分格简洁到位，图案清晰，有效控制了墙面开裂、空鼓，无色差，女儿墙抹灰面层注意事项：女儿墙塑料条和磁片造型应在女儿墙贴饼后先施工。
幕墙工程施工方案施工工艺方法及要点技术交底
幕墙1 女儿墙压顶1.1 施工工序收口排版→找坡安装→防雷配合→打胶处理1.2 工艺控制要点1.2.1幕墙在女儿墙压顶收口时应进行计算机排版，排版应遵循下列原则：（1）与幕墙排版同时考虑；（2）与外墙分格宜对应；（3）宜与女儿墙栏板内侧分格对应；（4）压顶与外墙女儿墙内侧无法对应时，应在顶面进行过渡调整；（5）在压顶内侧底面应设滴水线。
1.2.2压顶顶面应向内侧设3%～5%的坡度，压顶内侧底部采用铝单板收口做法；铝单板压顶收口下应设鹰嘴。
外墙为涂饰面层时，压顶应向内坡，压顶平面外侧应设挡水。
安装时应拉通线控制坡度、坡向。
幕墙接缝、压顶与墙面交接处应打胶密封，胶面平顺。
石材压顶剖面示意图铝板压顶剖面示意图女儿墙压顶做法实例图1.2.3幕墙压顶安装应考虑土建顶部防雷做法,土建防雷分如下两中情况：暗敷防雷网，明装防雷网。
（1）暗敷防雷做法：横向角钢作用在女儿墙上部，角钢两侧上挑固定挂件的角钢。
石材压顶内隐蔽防雷示意图铝板压顶内隐蔽防雷示意图（2）明装防雷做法：防雷钢筋通过幕墙胶缝，穿过幕墙压顶，通过固定夹具固定。
石材压顶外露防雷示意图铝板压顶外露防雷示意图（3）土建顶部防雷平面布置位置图。
：幕墙压顶外露防雷立面布置示意图幕墙压顶外露防雷平面布置示意图1.3 质量要求密封良好，排水通畅，打胶均匀美观。
2 幕墙底部封闭2.1 施工工序确定封闭形式→安装止水钢板或其他防水收口→底部交接→收口处理2.2 工艺控制要点幕墙底部与散水、种植土、石材地面相接处应该进行封闭处理，常见处理方式为内侧1.2mm厚防水钢板，外侧打密封胶。
幕墙底部为回填土部位示意图幕墙底部为石材饰面部位示意图幕墙底部为回填土部位做法实例图玻璃幕墙底部收口部位示意图玻璃幕墙底部收口实例图2.3 质量要求缝隙均匀平整，防水到位，交口整齐。
3 埋件加固与偏差处理3.1 施工工序埋件表面剔凿→弹线→埋件位置复核→偏差处理3.2 工艺控制要点3.2.1当锚板预埋左右偏差大于30mm时，角码一端已无法焊接。
外墙保温节点
细节点处理及注意事项聚苯板的拼缝不得正好在门窗口的四角处。
具体操作如图1所示：粘贴方式为点框法。
点框法适用于平整度小于8mm（2米范围内）的墙面，对于平整度大于8mm （2米范围内）的墙面，应采用1︰2.5水泥砂浆找平，如不找平会导致粘结砂浆用量增加，楼层在7层以下的建筑物，保温板与基层的有效粘结面积率不小于50%；楼层在7层及7层以上的建筑物，保温板与基层的有效粘结面积率不小于70%。
加强处见工程设计。
不得在聚苯板侧面涂抹胶粘剂。
具体做法如图示意图：排板时按水平排列，上下错缝粘贴，阴阳角处做错茬处理。
具体做法如图4所示：粘贴用专用工具轻柔、均匀挤压聚苯板，随时用2m靠尺和托线板检查平整度和垂直度。
粘板时注意清除板边溢出的胶粘剂，使板与板之间无“碰头灰”。
板缝拼严，缝宽超过2mm时用发泡注射填充。
拼缝高差不大于1.5mm，否则用砂纸或专用打磨机具打磨平整。
（1）设计要求采用机械锚固件固定聚苯板时，锚固件安装应至少在胶粘剂使用24h后进行，用电锤在聚苯板表面向内打孔，进墙深度按设计要求。
拧入或敲入锚固钉，钉头和园盘不超过板面。
安装锚固件：应选用塑料固定盘式锚固件。
大墙面锚固件的固定密度为间距500mm，梅花状分布，在洞口、窗口侧口、女儿墙顶、阴阳角、沉降缝等部位，锚固件间距500mm，错位锚固，锚固件锚固深度不小于50mm。
（2）配制抗裂砂浆（3）压入翻包网格布（4）抹底层抗裂砂浆聚苯板安装完毕检查验收后进行聚合物砂浆抹灰。
抹灰分底层和面层两次。
在聚苯板面抹底层抗裂砂浆，厚度2~3mm。
（5）贴压网格布将网格布绷紧后贴于底层抗裂砂浆上，用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，严禁网格布皱褶。
网格布不得压入过深，表面必须暴露在底层砂浆之外。
单张网格布长度不小于6m。
铺贴遇有搭接时，必须满足横向100mm、纵向80mm的搭接长度要求。
阴阳角网格布搭接如图5所示：（6）抹面层抗裂砂浆在底层抗裂砂浆凝结前抹一道抗裂砂浆罩面，厚度2~3mm，仅以覆盖网格布、微见网格布轮廓为宜。
女儿墙压顶计算公式
女儿墙压顶计算公式女儿墙压顶在建筑工程中可是个重要的部分，要搞清楚它的计算公式，咱们得一步步来。
先来说说女儿墙压顶到底是啥。
想象一下，在屋顶四周有一堵矮墙，这就是女儿墙。
而女儿墙顶部那一条横着的部分，就像给它戴了个帽子一样，那就是女儿墙压顶啦。
女儿墙压顶的作用可不少呢！它能保护女儿墙不受雨水侵蚀，增强墙体的稳定性，还能让整个建筑看起来更美观。
那女儿墙压顶的计算公式是怎么来的呢？这就得从它的形状和尺寸说起啦。
一般来说，女儿墙压顶常见的形状有矩形、梯形等。
如果是矩形的女儿墙压顶，计算它的体积就相对简单些。
假设它的长度为 L，宽度为 B，高度为 H，那体积 V 就等于 L×B×H 。
要是梯形的女儿墙压顶，计算起来就稍微复杂一点点。
咱们得先算出梯形的面积。
假设梯形的上底为 a，下底为 b，高度为 h，那梯形的面积 S 就等于（a + b）× h ÷ 2 。
然后再乘以长度 L ，得到体积 V 。
我记得之前在一个建筑工地上，就遇到过关于女儿墙压顶计算的有趣事儿。
当时工人们正在施工，负责计算材料用量的师傅因为把女儿墙压顶的尺寸弄错了，导致材料准备得不够。
大家都着急得不行，后来还是项目经理亲自出马，重新仔细测量和计算，才解决了问题。
这也让我深刻体会到，在建筑中，哪怕是一点点的计算错误，都可能带来大麻烦。
在实际的工程中，还得考虑一些其他因素。
比如，材料的损耗。
因为在施工过程中，不可能每一块材料都被完美利用，总会有一些边角料被浪费掉。
所以在计算的时候，要适当增加一点余量，以保证材料够用。
另外，不同的建筑设计可能会对女儿墙压顶有特殊的要求，比如弧度、斜边等。
这时候，计算就更加复杂了，可能需要用到一些更高级的数学知识和工具。
总之，女儿墙压顶的计算公式虽然看起来简单，但实际应用中要考虑的细节可不少。
只有认真测量、准确计算，才能保证工程的顺利进行和质量可靠。
希望大家以后在遇到女儿墙压顶的计算时，都能胸有成竹，不出差错！。
砖砌体通用节点图
砖砌体通用节点图
6@200
(b )
(a )
600
600
600600600
6@200
36(外墙)
26(内墙)
36(外墙)
26(内墙)
转角墙拉结筋 内外墙拉结筋
过梁
窗台板
3 10
窗台板宽(墙厚） 6@250
过梁
1米控制线
梁底标高楼面结构通长拉结筋 通长拉结筋 通长拉结筋
上一层梁板
外墙墙中设置腰梁或配筋带
墙高4米以上的设置圈梁
构造柱支模
节点图：
图3.13.1 斜砌顶砖节点图
斜砌端部预制三角砼块 斜砌中部预制三角砼块（方法一）
<30°<30°
l
l/2
l/2
斜砌管线部位的节点 斜砌中部预制三角砼块（方法二）
斜砌参考图片
图3.13.2 顶部灌缝节点图
第一次灌缝 第二次灌缝
灌缝参考图片
不同材料界面加强网
给水管预留预埋
电气管预留预埋
施工缝及后续抹灰施工
抹灰层
墙体与墙面成60
度角的反槎
滴水线槽做法
6%
鹰嘴
鹰嘴
女儿墙、阳台栏板压顶
内侧
外侧
滴水线
滴水槽
檐口、雨棚滴水线、滴水槽示意图
3%
3%
腰线、挑檐示意图
>=5%
外墙抗裂控制缝做法
架体搭设
内支撑
外墙柱施工缝要求。
