DQS型电接点水位计

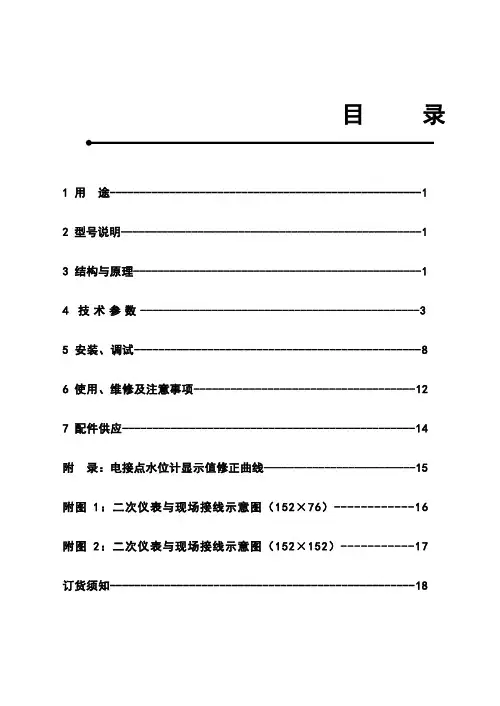

目录1 用途----------------------------------------------------12 型号说明---------------------------------------------------13 结构与原理------------------------------------------------14技术参数-----------------------------------------------35 安装、调试-----------------------------------------------86使用、维修及注意事项------------------------------------127 配件供应------------------------------------------------14 附录：电接点水位计显示值修正曲线-------------------------15 附图1：二次仪表与现场接线示意图（152×76）------------16 附图2：二次仪表与现场接线示意图（152×152）-----------17 订货须知--------------------------------------------------181 用 途DQS □-1.6～32-Y/X （原型号为DQS-76/152、UDZ ，）型电接点水位计，主要用于各种汽包液位的监视及高、低压加热器、除氧器、蒸发器及水箱等的水位测量，并具有报警节点输出等功能。

2型号说明以DQS6-32-19Y 为例：3结构与原理3.1本水位计主要由测量筒体、陶瓷电极、二次仪表等几部分组成。

二次仪表型号：DQS-76型，盘式安装开口尺寸（高mm ×宽mm ）有： 152×76、76×152、152×152；壁挂式仪表尺寸（高mm ×宽mm ×深mm ）264×184×95上述二次仪表均带有4～20mA 输出功能。

陶瓷电极型号：压入式：DJY2212-115；DHDJ2210-155； 旋入式DJM1615-115；DJM1615-873.2本装置采用热工习惯的标志，即汽红、水绿的双色合成光柱及数码显示，直观地显示汽、水位置。

3.3结构原理图见图1：图1 结构原理图Y19326DQS 电极形式：压入式为Y，旋入式为X 测点数量：19个公称压力：32MPa连接形式：焊接为6，法兰为4产品类别为电接点汽包水位计容器水显位示就地集控室二次仪表测量筒电极电缆排污阀联锁保护输出3.4工作原理及特点本水位计是利用炉水和蒸汽的导电率差异的特性进行测量的。

由于液位变化使部分电极浸入水中，部分电极置于蒸汽中，在炉水中的电极对筒体阻抗小，而在蒸汽中的电极对筒体的阻抗大，利用这一特性，可将非电量的水位转化为电量，送给智能二次仪表，从而实现水位的显示、报警输出等功能。

二次仪表使用双色光柱及数码显示水位。

全部参数使用数字化设定，标准型水位设定最大指示为24点（非标准型25～32点），7路可在线编程的任意高、低位报警输出，由于全部参数均可在线设定，并能掉电记忆，故能适用国内不大于24点水位，7路以下报警需要的各种电接点测量筒（包括其他厂家生产的测量筒），对不同地区各种水阻均可适应，给现场应用带来很大方便。

二次仪表带有3种方式可选的两路有源4～20mA输出，适用于就地控制并与DCS系统连接。

同时，利用CMOS高输入阻抗的特点，信号输入回路仅有微电流通过电极，可以使被测液体对电极的化学腐蚀减少到最低限度，因此，使用本仪表能延长电极的使用寿命。

另外，本二次仪表能够适应不同压力、不同水质的各种汽包的水位监视，也能适用于其它可用电极取得差异信号的液态介质的液位测量，但测量电极由用户自配。

我公司自行研制的DHDJ2210-155新型特制电极是本水位计所使用的电极之一，这种电极打破了以往传统的密封型式，采用的是带密封斜面的单石墨环的密封型式。

电极压盖通过填料环对石墨环产生由外向内的挤压，使石墨环在填料腔内膨胀。

在工作状态时，电极本体受到来自测量筒内部压力的作用，对石墨环产生由内向外的挤压,这样双向的挤压，会使石墨环达到最佳密封效果。

因此，该电极工作时，在内压的作用下具有良好的自密封性，而且内压越大，自密封效果越好。

装配电极时只需要较小的装配力矩（90～110N.m）便可达到密封要求，定期更换电极也变成一件简单、容易的事。

由于该电极整体结构的特殊性，其使用寿命大大超过我公司以前使用的电极，大大减少了用户的维护量。

因石墨环密封属于柔性填料密封，当机组运行时，若有某个电极点偶尔渗漏，只要在就地略微紧固一下电极压盖即可止漏。

3.5 DHDJ2210-155新型特制电极结构安装形式见图2：1234561.测量筒2.电极3.电极座4.石墨密封环5.填料环6.电极压盖图2 DHDJ2210-155型电极结构图4技术参数4.1测量筒体技术参数4.1.1测量筒外形结构图见图3d1×S11.筒体2.汽管3.电极4.电极压盖5.电极座6.水管7排污管图3 测量筒外形结构图4.1.2测量筒性能参数及外形尺寸见表1表1测量筒常规性能参数及外形尺寸表4.1.3测量筒测点位参数参见表2。

4.2二次仪表技术参数4.2.1工作环境条件：环境温度：-10℃～+50℃；相对湿度：＜80% 无凝结。

4.2.2电源: AC 220（1±10% ）V 50Hz 电流＜1A4.2.3功耗：＜20VA4.2.4安装方式：盘装式、壁挂式4.2.5二次仪表外形尺寸与表盘开孔尺寸见表3。

表2 测量筒测点参数表表3 二次仪表外形尺寸与表盘开孔尺寸4.2.6报警输出：7路报警输出，无源触点（220V/3A），可在线任意设定，自动记忆。

4.2.7水位指示：最大5位显示（含“—”号），用户自设。

4.2.8水位修正：设定有效范围10～99分档，自动记忆。

4.2.9水位设定：设定范围：-9999～+9999，自动记忆。

4.2.10筛选功能：故障电极筛选4.2.11电极信号传输距离：长距离传输可达500m。

多数电厂的工业现场都有不同程度的干扰，典型情况有：共模干扰，走线环境有大的变频设备干扰，线缆破损又与强电缆共布一槽等。

如干扰严重，造成仪表不能正常工作，可订购电接点水位计远传指示仪+普通电接点二次仪表或我公司四线制电接点二次仪表，四线制电接点二次仪表与普通电接点二次仪表相比有如下特点：就地接取样器，只用4根线（含电源和通讯）与二次仪表连接距离可达1000m，信号线与测量筒无地连接，从而解决长线电磁干扰的问题；因只用4根线连接，不仅解决普通电接点二次仪表现场校线和焊线的问题，而且大大减少了连接线缆和端子排的费用，用户应根据现场实际情况选择合适的仪表。

4.2.12二次仪表面板开口为76×152mm、152×76mm的二次仪表前面板见图4、图5，后面板见图6；开口为152×152mm的二次仪表前面板见图7、后面板见图8；壁挂式仪表面板见图9。

图4 76×152mm二次仪表前面板（卧式）二次仪表前面板（竖式）二次仪表后面板图7 152×152mm 二次仪表前面板 图8 152×152mm 二次仪表后面板图9 264×184×95mm 壁挂仪表面板5安装、调试5.1准备工作5.1.1开启包装箱，小心操作，避免损伤箱内物品。

5.1.2开箱后，取出文件袋，按装箱清单清点箱内物品的品种、数量以及外观有无损坏。

5.1.3取出水位计使用说明书，仔细阅读，以便按说明书的指导去安装、调试。

5.1.4运输过程中，应使之受力平衡，无论搬运或吊运都应轻拿轻放、避免冲击，防止内部零件受到冲击而损坏。

5.1.5核实汽包引出管的中心距是否与水位计的中心距一致；水位计的接口规格与汽包引出管的规格是否一致；汽包上、下引出管或法兰中心线应处于同一铅垂面内，引出管端面或法兰端面也应处于同一铅垂面内。

■以上几点若有偏差，及时校正。

5.2安装、调试5.2.1本水位计在出厂前，测量筒均逐一经过水压试验、与二次仪表联机调试，安装后即可投入使用，严禁将测量筒解体。

5.2.2将本水位计的汽、水接口分别与汽包隔绝阀门外侧接口焊接（见附图一）；水位计的汽、水接口带法兰时，则将水位计的汽、水法兰分别与汽包汽、水引出管隔绝阀门外侧的法兰相连接。

注意：本水位计安装前必须对锅炉管道进行气吹清理，防止杂质进入水位计，产生事故造成严重后果。

5.2.3水位计安装完毕后，应对测量筒及汽、水连接管做厚度不小于100mm 厚的保温层。

5.2.4根据说明书提供的附图和二次仪表后部接线面膜提供的二次仪表接线图接线。

5.3电源线、信号线、外报警输出线均接好检查无误后，接通电源。

5.4参数设置参数的设置和修改前应先将二次仪表后部子短接，该端子作用相当于电子钥匙，短接时，电子钥匙打开；断开时，电子钥匙关闭，该钥匙操作与二次仪表加电与否无关。

5.4.1水位修正，直到水位修正指示灯亮起。

从0～9数字键中选择适当数字（修正值）输入，键自动记忆。

如需改变数值，可键，将数值清除后重新输入。

水位修正值选择合适与否，对仪表工作抗干扰状态有很大影响，一般情况，用户使用的水质越纯净，修正值相应越大。

根据试验，一般国内用户的水位修正值设定在60～90之间。

建议用户在修正值设定后，向修正值大和小两个方向试设定，直至水位显示不正确后，取中间值，此时，修正值为最佳值。

5.4.2 水位设定，直到水位设定指示灯亮起。

仪表将自动出现第一个待设定水位点，选择相应点位的水位数值输入，后自动记忆，二次仪表自动出现下一个要设定的水位点，，各点的水位会循环出现，以供设置修改。

5.4.3低报设定，直到低报设定指示灯亮起。

此时，仪表自动出现左侧第一个水位点（红灯表示）。

水位指示/设置数码显示窗中如出现该点水位值，并且报警指示/设置显示窗中有灯亮起，则表示该点已经设为报警点；如数码显示窗中全黑，则表示该点未设定为报警点，此时，如需要将该点设为报警点，则从1～7数字键中选择一个数字输入，按回车键，即将此点设定为报警点。

报警通道与输入的数字对应。

按上述步骤，所有报警点设置完成后，请顺序检查确认报警点的设置是否正确。

如要取消已经设定的报警点，则需在显示该报警点时，清除后，再即可。

5.4.4高报设定设定步骤同低报设定，不同的是面板左侧水位点指示灯是绿色状态。

5.4.5报警方式设定，直到报警方式指示灯亮起。

输入0，，则为或方式报警；输入1，，则为与方式报警；输入2，，则为无逻辑保护方式报警。
