电接点水位计
通达智能电接点液位计 DS-8S 使用说明书
智能电接点液位计使用说明书江苏通达仪表有限公司一、概述智能型电接点液位计以显示直观这一特有的优点被广泛应用于锅炉汽包、汽轮机、冷凝器、高低压加热器、除氧器、蒸发器、水箱、水塔等液面的测量、显示。
该机以智能化、小型化、通用化为特点，性能更加可靠。
并有越限报警输出功能，以确保被测容器的正常工作。
二、特点1．电接点测量采用低压小电流供电方式，有效地延长了电接点的使用寿命。
2．该机电路采用89S52单片机为主，具有体积小，重量轻，耗电省，性能可靠。
3．该机采用高亮度双色LED光柱显示模拟液位（有液位为绿色；无液位为红色），直观清晰；同时设有数字液位显示。
4．该机具有自动告警电路，采用声光报警以示液位超越正常位置。
5．该机配备上、下限各三组继电器触点，供用户外接使用；亦可作为开关量输出，以确保被测容器的安全运行。
6．该机还备有标准直流信号输入和输出接口。
可参与调节控制系统，控制被测容器的液位。
三、主要技术参数（一）显示仪表（二次仪表）1．产品型号：DS--8S-----（Q、G、Y）-----液位仪标尺型号汽包高加除氧器安装方式标尺型号：见附表；安装方式：Z----竖式安装；H----横式安装；2．液体阻值范围：0~500K仪表出厂时设定至0~150K左右。
3．模拟显示：双色LED光柱显示，配合标尺刻度显示即时液位值。
4．数字显示：对应模拟显示值显示数字值。
5．报警方式：上、下限超越正常液位，被设定的报警点的LED光柱点闪烁，蜂鸣器发声。
同时报警继电器触点输出动作。
6．输入方式：a。
电接点信号。
最多19点b．模拟信号。
4~20mA；0~10mA；1~5V。
7．模拟信号输出：4~20mA；0~10mA；1~5V。
8．报警输出触点容量：AC220V，3A。
9．电源电压：AC220V±10%50Hz±1Hz。
10．消耗功率：15VA。
11．仪表工作条件：环境温度–10℃~+40℃；相对湿度≤85%；无腐蚀性气体。

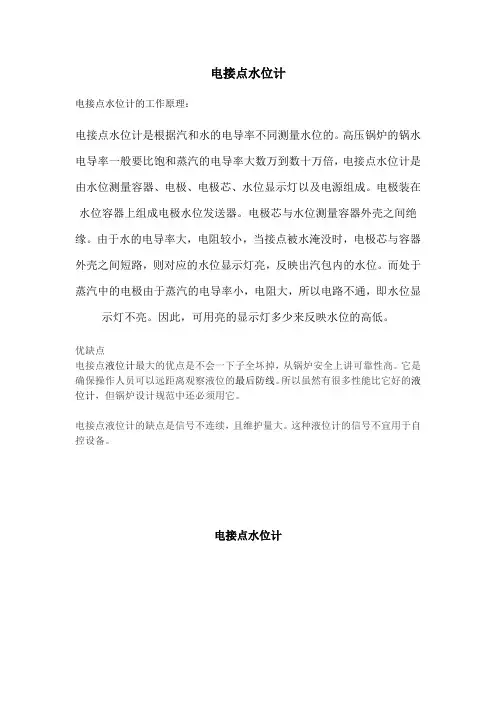

电接点水位计
电接点水位计电接点水位计的工作原理：电接点水位计是根据汽和水的电导率不同测量水位的。
高压锅炉的锅水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，电接点水位计是由水位测量容器、电极、电极芯、水位显示灯以及电源组成。
电极装在水位容器上组成电极水位发送器。
电极芯与水位测量容器外壳之间绝缘。
由于水的电导率大，电阻较小，当接点被水淹没时，电极芯与容器外壳之间短路，则对应的水位显示灯亮，反映出汽包内的水位。
而处于蒸汽中的电极由于蒸汽的电导率小，电阻大，所以电路不通，即水位显示灯不亮。
因此，可用亮的显示灯多少来反映水位的高低。
优缺点电接点液位计最大的优点是不会一下子全坏掉，从锅炉安全上讲可靠性高。
它是确保操作人员可以远距离观察液位的最后防线。
所以虽然有很多性能比它好的液位计，但锅炉设计规范中还必须用它。
电接点液位计的缺点是信号不连续，且维护量大。
这种液位计的信号不宜用于自控设备。
电接点水位计产品型号：UDZ系列一、概述UDZ系列电接点水位计，主要用于锅炉汽包、高低加热器、除氧器、蒸发器、直流锅炉起动分离器、水箱等的水位测量。
本装置由测量筒和二次仪表组成。
采用数码显示和汽红水绿双色发光二极管显示液位。
二、仪表的特点及技术参数1.特点：①具有闪光、声音报警功能。
②具有4-20mA信号输出，可接DCS系统，设有保护联锁输出功能。
③具有自供电功能，断电后可继续工作4小时。
④仪表上设有三个按钮，a报警消音、b排污按钮、c检测按钮。
2.技术参数①电源电压：220V±10% 、50Hz②工作环境温度：-10-45℃③工作相对湿度：≤85%④液体水阻范围：0-500KΩ⑤继电器输出接点容量：220V、3A⑥水位显示点数：5-19点（最多可达38点）例如19点：0、±15、±30、±50、±75、±100、±150、±250、±300⑦外形尺寸：800mm×160mm×300mm 安装尺寸：15mm×76mm⑧整机功率：≤5W3.电极（电接点）采用超纯陶瓷制造。
电接点水位计故障原因分析
电接点水位计故障原因分析及如何更换电极电接点液位计电接点液位计江苏德川仪表科技有限公司(简称DEC)电接点水位计全图特点及技术参数 1.特点：①具有闪光、声音报警功能。
②具有4-20mA信号输出，可接DCS系统，设有保护联锁输出功能。
③具有自供电功能，断电后可继续工作4小时。
④仪表上设有三个按钮，a报警消音、b排污按钮、c检测按钮。
2.技术参数①电源电压：220V±10% 、50Hz ②工作环境温度：-10-45℃③工作相对湿度：≤85% ④液体水阻范围：0-500KΩ⑤继电器输出接点容量：220V、3A ⑥水位显示点数：5-19点（最多可达38点）例如19点：0、±15、±30、±50、±75、±100、±150、±250、±300 ⑦外形尺寸：800mm×160mm×300mm 安装尺寸：15mm ×76mm ⑧整机功率：≤5W 测量筒、电极及技术参数 1.测量筒制造标准按国家机械行业标准JB/T6691-93锅炉用电接点液位计技术条件制造、生产、检验。
2.电极（电接点）采用超纯陶瓷制造。
结构分两种：压入式和螺纹式技术指标工称压力：1.6、2.5、4.0、6.4、10、12、16、22MPa 绝缘性能：≥500MΩ工作压力：≤21.56MPa 可测中心距：≤2200mm 工作温度：372℃工作原理电接点水位计根据水与汽电[1]阻率不同而设计。
测量筒的电极在水中对筒体的阻抗小。
在汽中对筒体的阻抗大。
随着水位的变化，电极在水中的数量产生变化。
转换成电阻值的变化。
传送到二次仪表，从而实现水位的显示、报警、保护联锁等功能。
测量筒结构组成图：测量筒结构组成图汽包水质对电接点水位计的影响汽包内的水质结垢，化学腐蚀及气泡堆堵造成水侧电接点与筒体的“开路”故障。
会造成二次表显示水位不准，或水柱间断显示，误发水位报警信号等异常现象。
DQS型电接点水位计
目录1 用途----------------------------------------------------12 型号说明---------------------------------------------------13 结构与原理------------------------------------------------14技术参数-----------------------------------------------35 安装、调试-----------------------------------------------86使用、维修及注意事项------------------------------------127 配件供应------------------------------------------------14 附录：电接点水位计显示值修正曲线-------------------------15 附图1：二次仪表与现场接线示意图（152×76）------------16 附图2：二次仪表与现场接线示意图（152×152）-----------17 订货须知--------------------------------------------------181 用 途DQS □-1.6～32-Y/X （原型号为DQS-76/152、UDZ ，）型电接点水位计，主要用于各种汽包液位的监视及高、低压加热器、除氧器、蒸发器及水箱等的水位测量，并具有报警节点输出等功能。
2型号说明以DQS6-32-19Y 为例：3结构与原理3.1本水位计主要由测量筒体、陶瓷电极、二次仪表等几部分组成。
二次仪表型号：DQS-76型，盘式安装开口尺寸（高mm ×宽mm ）有： 152×76、76×152、152×152；壁挂式仪表尺寸（高mm ×宽mm ×深mm ）264×184×95上述二次仪表均带有4～20mA 输出功能。
电接点水位计
目 录1、用途： (1)2、结构及工作原理： (1)3、主要技术参数: (4)4、安装调试： (5)5、使用、维护注意事项： (8)6、配件供应: (8)7、订货须知： (8)1、用途：我公司生产的LHDJ-1.6～32普通型和LHDJ-BC-1.6～32自补偿型电接点。
主要用于各种锅炉汽包、储集器、除氧器、蒸发器、加热器及水箱的水位测量。
其二次仪表具有触点报警输出，可直接参与闭环控制系统和连锁控制系统，增强型二次仪表具有4～20mA变送输出功能。
2、结构及工作原理：2.1 液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成。
其中普通型见图1，自补偿型见图2 。
2.2、工作原理及特点：2.2.1普通型电接点水位计是利用锅炉水和蒸汽的导电率差异的特性进行液位测量的。
由于液位的变化，部分电极浸于水中，部分置于蒸汽中，在水中的电极对筒体阻抗小，而在蒸汽中的电极对筒体的阻抗大，利用这一特性，就可将非电量的水位转化为电量，送入智能二次仪表，从而实现水位显示、报警输出等功能。
2.2.2自补偿型通常电接点水位计在使用时，由于做了保温，习惯上认为电接点水位计筒体内的水样是接近汽包的。
但是随着这些年发电机组越做越大，汽包内压力、温度越来越高，加上保温达不到预期效果，电接点水位计筒体内的水温就与汽包内的水温产生了差距。
又由于习惯上电接点水位计是不做水位补偿的，这样相比之下，电接点水位计与就地水位计所显示的水位就会有差异，电接点水位计所显示的水位往往会偏低，而且越是大机组，偏差越大。
针对上述现象，自补偿型水位计突破了以往的结构形式，增加了伴热和冷凝装置。
伴热装置的汽源来自汽侧取样管，汽源进入加热管，通过加热管对筒内的水样进行加热，以提高水样的温度。
而冷凝装置所收集的冷凝水由冷凝管输至筒体内不同高度的水样中，这样筒体中就会不断涌现出温度为饱和温度的纯净水，迫使筒体内下部温度稍低、水质相对稍差的水样流出筒体，经过水侧取样管流回汽包。
电接点水位计
1、电接点水位计工作原理
2、电接点水位计组成 3、电接点、水位容器要求 4、电接点水位电接点水位计的突出优点是指示值不受汽包压力变 化的影响，在锅炉起停过程中能准确地反映水位情况， 仪表构造简单，迟延小。 一、工作原理 电接点水位计是利用汽、水介质的电阻率相差很大 的性质来实现水位测量的，它属于电阻式水位测量仪 表。在360℃以下，纯水的电阻率小于 106 Ω·cm，蒸 汽的电阻率大于 108 Ω·cm。 电接点水位计主要由水位容器（测量筒）、电接 点及水位显示仪表等构成。
雷达式液位计根据脉冲—回波方式工作，发射—反射—接 收是它的基本原理。其工作天线向被测对象发射出波长较短
的雷达波脉冲，一部分雷达波穿过了被测介质，另一部分在 被测液面产生反射后，由天线接收（天线同时还起着接收器 的作用）。通过测量从开始发射雷达波到接收到反射雷达波 之间的时间间隔来确定天线与液面之间的距离，再根据水位 计的安装尺寸L，可得出被测液位
（二）功能介绍 1. 数码显示 正常工作时显示水位值，在电极测试状态显示被测电极与 测量筒体之间的电阻值。 2. 水位标尺 汽红水绿，直观显示水位。如果某一点闪烁则表示对应点 的电极出现故障。 3. 状态指示灯 智能电接点水位计共有5个指示灯，上下两端的4个灯分别 指示上限、下限、上极限、下极限4种报警状态，报警时对 应灯闪烁红色；中间一个灯指示排污状态，在排污状态时闪 烁红色。 4. 按键 智能电接点水位计共有3个按键，每个按键都是复用的， 在不同的场合下有不同的用途，如消音和▽在同一个按键上。
2. 水位容器 水位容器也称为水位测量筒，通常用直径为76mm或 89mm的20号无缝钢管制造。 （1）其内壁应加工得光滑些，以减少湍流。 （2）水位容器的水侧连通管应加以保温。
电接点水位计说明书(4代)
1 用 途----------------------------------------------------1 2 型号说明---------------------------------------------------1 3 结构与原理------------------------------------------------1 4 技 术 参 数 -----------------------------------------------3 5 安装、调试-----------------------------------------------8 6 使用、维修及注意事项------------------------------------15 7 配件供应------------------------------------------------17 附 录：电接点水位计显示值修正曲线-------------------------18 附图 1：二次仪表与现场接线示意图（152×76）------------19 附图 2：二次仪表与现场接线示意图（152×152）-----------20 订货须知------------------------------------------------21
材质
筒体规格 D×S(mm)/
材质
Ø89×4 /20G
Ø28×4 /20G Ø89×14 /20G
Ø102×20 /20G
电极形式
□ 压 入 式 （ Y）
□ 旋 入 式 （ X） （ 用 户 可 自 行 选 择 ）
二次仪表开口 尺 寸 (高 ×宽 )
汽水管中心距 L(mm) L1(mm)
□ 152×76
简述电接点水位计的工作原理
简述电接点水位计的工作原理
电接点水位计是一种特殊的水位测量仪表，它可以测量水位的高度。
下面将介绍电接点型水位计的工作原理：
一、电接点水位计的工作原理
1、电接点水位计由三部分组成，即金属浮子、测量电阻器和电源电路。
2、测量电阻器通过精密钢印制成，测量电阻的变化能够在水位的上升或降低时发
生变化。
3、金属浮子与测量电阻之间是一个导通的可调节电路，一端接测量电阻器，另一
端与电源连接，可将测量电阻器与电源之间的电动势引起的分支电流做成1：1的
增益，因此可达到测量水位的目的。
4、测量电阻器与电源间的电动势引起的分支电流随着水位而发生变化，由于电源
形成的恒定电路环境，测量电阻器与电源间的电动势也会随着水位的变化而发生变化，从而产生不同的测量信号。
二、电接点水位计的优点
1、电接点水位计可以测量水位高度，准确性高，并且可以实现快速和可靠的测量；
2、它是一种简单、可靠、便于安装和维护的测量系统；
3、采用电接点设计，不受溶液腐蚀、温度、湿度等因素的影响，同时也不需要使
用其他介质；
4、该仪表的准确性和精度高，有一定的工作环境容限，不受温度变化的影响；
5、它的安装快捷和维护方便，操作简单，价格合理；
6、电接点水位计的工作带宽宽，有效量程范围大，长投入使用寿命，更加可靠。
总之，电接点水位计是一种新型的水位测量仪表，在准确性、精度、环境容限、安装快捷、工作带宽等方面有着独特的优势，并且在工业界具有重要的应用价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电接点水位计
电接点水位计的突出优点是指示值不受汽包压力变 化的影响，在锅炉起停过程中能准确地反映水位情况， 仪表构造简单，迟延小。 一、工作原理
电接点水位计是利用汽、水介质的电阻率相差很大 的性质来实现水位测量的，它属于电阻式水位测量仪 表。在360℃以下，纯水的电阻率小于 106 Ω·cm，蒸 汽的电阻率大于 108 Ω·cm。
氧化剂，即使在较高温度下也不发生任何反应。其使用温度 为-180～250℃，适合于水质较差的中压锅炉。
1—电极芯；2—接线螺丝；3、7—聚四氟乙烯绝缘套；4—压紧螺栓；5— 绝缘垫；6—挡环；8—电极头；9—接管座；10—电极座；11—紫铜片；
电1接2—点水垫位片计
2. 水位容器 水位容器也称为水位测量筒，通常用直径为76mm或
电接点是仪表的感受件，其电极芯既要与水位容器金属壁 面可靠的绝缘，又要能耐受汽包的工作压力及汽水的化学腐 蚀。
电接点可分为超纯氧化铝绝缘电接点（用于高压、超高压 锅炉）和聚四氟乙烯绝缘电接点（用于中、低压锅炉）。
（1）超纯氧化铝绝缘电接点。
电极芯和瓷封件钎焊在一起，作为一个电极；电极螺栓和
瓷封件焊在一起，作为另一个电极，两者用超纯氧化铝管和
89mm的20号无缝钢管制造。 （1）其内壁应加工得光滑些，以减少湍流。 （2）水位容器的水侧连通管应加以保温。 （3）水位容器的壁厚根据强度要求选择，强度根据介质工
作压力、温度及容器壁开孔的个数、间距来计算。 （4）为了保证容器有足够的强度，安装电接点的开孔位置
通常呈120°（或90°）夹角，在筒体上分3列（或4列）排列。 （5）一般在正常水位附近，电接点的间距较小，以减小水
电接点水位计
电接点水位计
电接点水位计
2. 双色显示 二次仪表若采用双色显示，即以“汽红”、“水绿”的
色光在显示屏上所占的高度来显示水位高低。
电接点水位计
电接点水位计
电接点水位计
电接点水位计
3. 数字显示 电接点工作时输出的开关信号很便于实现数字显示。
电接点水位计
电接点水位计
电接点水位计
雷达式液位计利用了雷达波的反射性能来进行液位检测。 它主要由发射和接收装置、信号处理器、天线、操作面板、 显示及故障报警等部分组成。
电接点水位计
复习
1、差压式水位计组成 2、平衡容器的工作原理
单室、双室平衡容器的缺点 3、平衡容器的改进 4、差压式水位计汽包压力的自动补偿 5、差压式水位测量系统
电接点水位计
主要内容： 1、电接点水位计工作原理 2、电接点水位计组成 3、电接点、水位容器要求 4、电接点水位计显示方法 5、智能电接点水位计
电接点水位计
四、智能电接点水位计 智能电接点水位计是一种智能化、高可靠性的新一代液位
监测仪表量。 （一）工作原理
仪表的核心是一块微控制器，在它的控制下，水阻测试电 路通过多路电子开关逐个地测试每一个电极与测量筒体之间 的阻抗，微控制器得到这些阻值后首先用数字滤波程序滤去 干扰，然后由智能水位识别程序识别出当前的水位，再由面 板上的标尺和数码显示出来。如果水位超过预先设定的上下 限，则产生声光报警，并触发相应的报警输出。
位测量的误差。
电接点水位计
电接点水位计
电接点水位计
电接点水位计
电接点水位计
三、显示方式
电接点水位计的显示方式主要有氖灯显示、双色显示及 数字显示。
1. 氖灯显示
氖灯显示是最简单的一种显示方式，其电源有交流和直 流两种类型。电接点水位计一般采用交流氖灯，这样可以省 去整流电路和避免极化现象。
4. 按键
智能电接点水位计共有3个按键，每个按键都是复用的， 在不同的场合下有不同的用途，如消音和▽在同一个按键上。
电接点水位计
电接点水位计
雷达式液位计 一、雷达波概述
雷达波是一种特殊形式的电磁波，其频率为0.3～3000GHZ。 雷达波的物理特性与电磁波相似，传播速度相当于光速。雷 达波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被 反射，被测介质导电性越好或介电常数越大，雷达波的反射 效果越好。 二、雷达式液位计的基本组成及工作原理
电接点水位计主要由水位容器（测量筒）、电接 点及水位显示仪表等构成。
电接点水位计
电接点水位计的基本结构
电接点水位计
电接点水位计
电接点水位计
电接点水位计
电接点水位计
电接点水位计能把水位信号转变为一系列电路开关信号，由 燃亮氖灯的数量就可以知道水位的高低。
电接点水位计
二、电接点及水位容器
1.电接点
芯杆绝缘瓷管隔离开。瓷封件由可伐合金加工而成，它的线
膨胀系数与氧化铝瓷管很相近，这使两者焊接后能承受温度
的变化。
ቤተ መጻሕፍቲ ባይዱ
电接点水位计
1—电极芯；2—绝缘瓷管；3—电极螺栓； 4、6—可伐合金连接件（瓷封件）；5—超纯氧化铝管
电接点水位计
（2）聚四氟乙烯绝缘电接点 聚四氟乙烯具有很好的抗腐蚀性能，对于强酸、强碱和强
（1）供给氖灯的电源电压必须高于氖灯的极限起辉电压。 由于氖灯允许通过的电流很小，为了保护氖灯，延长氖灯的 使用寿命，应串联一分压电阻R2。
（2）由于氖灯显示装置距离水位容器较远，其电缆长度 达50～80m，因此电缆分布电容不可忽略（在交流供电的情 况下，分布电容将提供一个电流通路，有可能使处于蒸汽中 的电接点所对应的氖灯也亮）为了防止这种情况，在每一氖 灯支路上并联了一个分流电阻R1。
延迟报警、智能水位识别程序识别水位、将 表现异常的电 极识别出来。
电接点水位计
（二）功能介绍
1. 数码显示
正常工作时显示水位值，在电极测试状态显示被测电极与 测量筒体之间的电阻值。
2. 水位标尺
汽红水绿，直观显示水位。如果某一点闪烁则表示对应点 的电极出现故障。
3. 状态指示灯
智能电接点水位计共有5个指示灯，上下两端的4个灯分别 指示上限、下限、上极限、下极限4种报警状态，报警时对 应灯闪烁红色；中间一个灯指示排污状态，在排污状态时闪 烁红色。
