圆振动筛的用途及型号命名规则
2YK系列双层圆运动振动筛使用说明书
2YK系列双层圆运动振动筛安装使用说明书目录一、用途...........................。
.......。
(2)二、技术特征 (2)三、型号意义 (2)四、结构特点 (3)五、工作原理....................................。
(3)六、激振器装配简图 (3)七、起重、运输与保管 (3)八、安装、试运转及验收 (4)九、操作规程....................................。
(5)十、润滑与检修维护...........................。
(5)十一、易损件明细表......................。
.. (6)十二、安装总图………………………..…附图二2YK系列振动筛是在消化、吸收国内外先进技术的基础上，结合筛机现场的使用情况进行优化设计的，具有：处理量大、结构强度高、刚性好、运转平衡可靠、噪音小、维护检修方便等一系列优点。
一用途:2YK系列圆运动振动筛适用于煤炭或类似比重矿物预筛分和最终筛分。
二技术特征:（入料粒度均为0-300mm）三型号意义：参数（例如1836) 筛面尺寸圆振动双层四结构特点：2YK系列圆运动振动筛由筛箱、激振器、弹性支撑装置、挠性联轴器及电机等部件组成.l。
筛箱:由筛框、筛板组成。
（1)筛框为高强度螺栓联接的空间金属结构件.主要由侧板、梁、加强梁、支承座组成。
下部横梁与横向支撑托架组成承重桁架，用于承受筛板和物料的负荷。
支承梁与弹性支撑装置联接,承受筛机振动部分的重量.在筛框的入料端设有入料异型梁。
在出料端设有出料异型梁。
(2）筛板：为不锈钢焊接筛板、冲孔筛板或橡胶筛板，采用长矩形孔或方孔筛板。
2.激振器：激振器采用对称布置在筛箱两侧板上的块偏心结构，四组偏心块的联接轴用挠性盘与中间轴联接,外设中间保护罩，电机经皮带轮、传动轴和挠性联轴器驱动激振器组。
通过更换、添加或减少配重块，实现振幅的调整。
圆振动筛中的2yk
圆振动筛中的2yk
一、2yk振动筛介绍：
2YK振动筛属于圆振动筛的型号之一，圆振动筛顾名思义，其筛箱的运动轨迹为圆形或椭圆形，又因为振动筛只有一个轴，所以又称为单轴振动筛。
二、2yk振动筛工作原理：
2yk振动筛的带轮中心在轴承中心和偏心块的中心之间，同时带轮的中心线也在偏心块与振动机体合成的质心上，故而当振动筛进行作业时，带轮就不会与筛箱同时振动，独自旋转运动，因此一般用较大的振幅，来提高筛分效率。
这使得2yk振动筛发展十分迅速，得到了大量的应用。
时下工业生产中采用的振动筛基本都会有圆振动筛这一类型。
三、2yk振动筛使用注意事项：
2yk振动筛可以按照作业场地的条件需求来采取吊装或座装，而2yk振动筛通常选择座装。
因为振动筛会把较大的动负荷传结基础，这就要求基础必备足够的硬度和力度。
一旦采取座装，建议要用底脚螺栓来固定大、中型振动筛与基础相连的弹簧座，而小型振动筛则可不必固定。
假如减振弹簧是分组安装的，那么应该让给料端两组弹簧的平均高度和静压缩量尽可能保持一致，排料端的两组弹簧亦得这样，而前后是允许有所差别的。
支承弹簧安装后，要求与弹簧支撑平面保持垂直。
为减轻对筛面的冲击，须保持受料端的给料落差小于等于500毫米，其给料方向须保持与筛面上物料运动的方向一致。
筛箱安装后，进料端和出料端的筛扳平面须保持左右方向水平，确认时用水平尺检查即可。
本文转自新乡大用。
ZD筛子说明书
ZD圆振动筛（圆振筛）使用说明ZD系列圆振动筛（圆振筛）使用说明矿用单轴振动筛是一种作圆运动的振动筛。
可供黑色、有色以及非金属矿山的辅助或独立筛分作业中作中等粒度的分级之用。
本筛子具有结构简单，动转平稳，工作可靠等优点。
1.产品型号及其说明2ZDXXXX2-表示双层，单层不写Z-表示座式 D-表示吊式XX-筛箱宽度（分米）XX-筛箱长度（分米）2.工作原理振动筛系原筛箱、振动器、弹簧等部分组成。
筛箱采用了焊接结构，坚固可靠，在振动器的主轴上除中间部分制出偏心外，在主轴的两端有可调节偏心重的偏心轮，或者轴的两端也制出偏心再装上可调节偏心重的椭轮。
电动机通过三角玻带带动振动器，传动轴以一定转速转动，于是偏心轴及偏心质量产生惯性力，在该力作用下，筛箱作近似的圆运动，弹簧是支承筛箱用的，同时也减轻了筛子在运转时传给基础的动力。
弹簧座上横向装有阻尼装置。
限制筛子作横向摆动及减少筛子共振时的振幅。
3.主要技术参数处理能力： 30t∕h最大进料尺寸： 50mm筛网： 1000*2200筛网层数： 1层电机功率： 4KW 供电电压： 380V 设备重量： 3400kg性能参数表4设置操作保养规程4.1操作4.1.1操作人员应了解本筛机情况和熟悉本说明书，当出现异常情况时应有能力采取适当措施处理。
4.1.2起动前须做好如下准备：（1）阅读值班纪录，处理上一班遗留下来的问题。
（2）检查并排除筛机与溜槽、漏斗等固定物之间有无石料等影响筛机工作的杂物。
（3）仔细检查所有紧固件是否完全紧固，筛面有无破损。
（4）检查激振器轴承是否按期加油。
4.1.3有不正常现象时，应立即停车查明原因，排除故障后方可再进行起动运转。
4.1.4检查激振器轴承温度应无异常。
4.1.5筛机运行无异常噪音。
4.1.6物料要求均匀的给到筛机上，料流应均匀平衡地通过筛面不得跑料。
4.1.7禁止带料停机或在停机后继续给料。
4.1.8严禁在运转中用手触摸轴承箱检查轴承温度。
YSZ1860圆振筛说明书
的润滑脂 7、张紧皮带 1、调整支架高度 2、调整弹簧
3、调换筛网 4、均衡操作，稳定给料 5、更换筛网托架 1、更换轴承 2、紧固螺栓 3、更换筛网托架 4、更换支撑角钢或支撑条。
1、增加润滑脂 2、减少润滑脂 3、清洗换新 4、调换轴承 采用磨平或钻孔等方法保护
注意点：
1、拆装激振器不得用重锤敲击，应用拉压方法。
-2-
物料流运动异常
异常噪音
轴承温度过高 侧板横梁等构件损 坏
块 7、皮带打滑 1、筛箱横向水平没校正 2、支撑弹簧刚度相差太大 或损坏 3、筛面破损 4、给料极不平衡 5、筛网托架断裂 1、激振器轴承损坏 2、振动筛紧固螺栓松动 3、筛网托架断裂 4、筛面支撑角钢或支撑条 断裂 1、润滑脂不足 2、润滑脂过多 3、润滑脂脏污变质 4、轴承损坏 1、物料磨损严重 2、在临界频率下工作时间 太长 3、气割或加焊其它附件
目录
一、用途和适用范围………………………………………1 二、主要技术参数…………………………………………1 三、结构组成………………………………………………1 四、安全操作规程…………………………………………2 五、可能出现的故障及处理意见…………………………2 六、圆振筛发货清单………………………………………3
2、高强度螺栓用扭力扳手或其m
M16 螺栓
旋紧力
250N.mm
用户单位可根据自身常规要求编制本机操作规程及安全规程。
六、圆振筛发货清单
2YZS1860 圆振筛
序
名称
规格
数 单位
备注
号
量
1 筛箱
1台
2 弹簧
φ30*220*465 8 根
3 底座（弹簧座）
4个
YK系列圆振动筛说明书
YK系列圆振动筛使用说明书目录一、机器用途二、型号说明三、技术性能四、工作原理五、结构说明六、起重运输与保管七、安装、试运转与验收八、操作规程九、维护检修一、机器用途YK系列振动筛为圆形轨迹运动、座式安装﹑筛箱有单层筛面﹑双层筛面二种，可供选矿﹑建材﹑电力及化工部门作物料的分级。
二、型号说明2 Y K 15 45表示筛机长度（分米）表示筛机宽度（分米）块偏心激振器圆运动表示双层筛面（单层不写）三、技术性能（见表1）四、工作原理YK型圆振动筛是单质量弹性系统（见图1），电动机经轮胎联轴节使振动器偏心块产生高速旋转。
运转的偏心块产生很大的离心力激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而做连续的抛掷运动，物料在抛起时被分层，在与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。
五、结构说明本筛由下列部件组成：1、激振器：每个侧板上安装一组激振器，每组激振器是由两个主偏心块，两个副偏心块，一对单列向心短圆柱轴承和两个保护罩所组成，激振器通过螺栓固定在侧板上，左右两个激振器之间用万向联轴节连成一体，改变主副偏心块之间的角度即可改变激振器的大小获得不同的振幅，振动器安装在侧板上节省了笨重的支撑梁使筛箱受力更为合理。
2、筛箱：它是筛机的最大部件，有给料槽﹑排料槽﹑侧板﹑横梁﹑筛面﹑张紧装置等组成，侧板为Q235Ａ整块钢板制成，横梁为无缝钢管，各焊接片与侧板间均采用高强度螺栓联接，工作可靠，制作维修简单。
3、支撑装置：用橡胶弹簧做弹性元件，通过改变前后支架的高度改变筛面倾角（本图倾角为17.5o）,改变后的支撑架高度和地脚螺栓孔尺寸由用户自行决定。
４、轮胎联轴器：它将参振的激振器与固定的电动机连接以后，传动扭矩，比汽车联轴节简单适用。
六、起重运输与保管１、起重：筛子整体起重时，应使用钢丝绳套着筛箱的吊耳或弹簧座上的起吊孔进行，起吊位置附近如刚度不够，可在两侧板之间支撑一根方木。
２、运输：筛子的铁路公路运输应符合有关规定，在现场运输时，筛箱下部应垫以若干滚筒，地面要平整，拉钢丝绳应兜住筛框下部刚度较大部位。

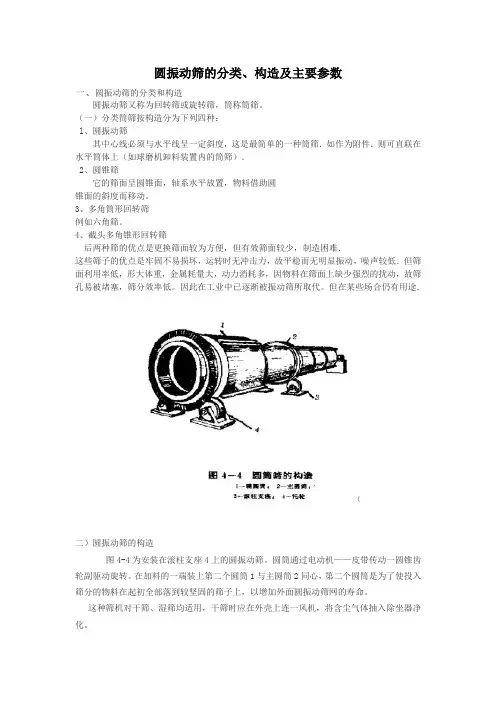

圆振动筛的分类、构造及主要参数
圆振动筛的分类、构造及主要参数
一、圆振动筛的分类和构造
圆振动筛又称为回转筛或旋转筛，筒称筒筛。
（一）分类筒筛按构造分为下列四种：
l、圆振动筛
其中心线必须与水平线呈一定斜度，这是最简单的一种筒筛．如作为附件．则可直联在水平筒体上（如球磨机卸料装置内的筒筛）．
2、圆锥筛
它的筛面呈圆锥面，轴系水平放置，物料借助圆
锥面的斜度而移动。
3、多角筒形回转筛
例如六角筛。
4、截头多角锥形回转筛
后两种筛的优点是更换筛面较为方便，但有效筛面较少，制造困难．
这些筛子的优点是牢固不易损坏，运转时无冲击力，故平稳而无明显振动，噪声较低．但筛面利用率低，形大体重，金属耗量大，动力消耗多，因物料在筛面上缺少强烈的扰动，故筛孔易被堵塞，筛分效率低。
因此在工业中已逐渐被振动筛所取代。
但在某些场合仍有用途．
（
二）圆振动筛的构造
图4-4为安装在滚柱支座4上的圆振动筛。
圆筒通过电动机——皮带传动一圆锥齿轮副驱动旋转。
在加料的一端装上第二个圆筒1与主圆筒2同心，第二个圆筒是为了使投入筛分的物料在起初全部落到较坚固的筛子上，以增加外面圆振动筛网的寿命。
这种筛机对干筛、湿筛均适用，干筛时应在外壳上连一风机，将含尘气体抽入除坐器净化。
圆形振动筛
圆形振动筛圆形振动筛是指外形为圆形的振动筛，一般是指常见的旋振筛，只是一些人的叫法不同，旋振筛、超声波就是常见的圆形振动筛。
也是一种高效新型的筛分设备。
筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。
旋振筛圆形振动筛隶属一种精细振动筛分机，是通过电机的激振力使其做三次元运动，因此也称三次元振动筛。
具有全封闭、无粉尘溢散、可连续作业；筛分精度高、效率高、筛网利用率高；体积小、重量轻、启动迅速、噪音低等特点。
旋振筛应用极为广泛，不管干的、湿的、精细的、粗糙的、重的、轻的、0〜400目都可以筛分，液体的、浆状的、0〜600目都可以过滤。
本机采用特制高性能振动电机，支持长时间不间断工作。
本公司振动电机均为自主研发生产，质量保证一年，一年内任何质量问题均可更换新电机。
旋振筛一般由振动电机、隔离装置、底座、筛网、筛盖、筛框等部分组成。
若使用于食品、化工等要求较高行业，怎旋振筛材质可使用304不锈钢或其他不锈钢材质。
我公司可根据客户需要定制设计。
旋振筛技术参数超声波振动筛超声波振动筛是将220V、50Hz或110V、60Hz电能转化为18KHz的高频电能，输入超声换能器，将其变成18KHz机械振动，从而达到高效筛分和清网的目的，使超微细粉筛分成为易事。
该系统在传统的旋振筛基础上在筛网上引入一个低振幅、高频率的超声波振动波（机械波），以改善超微细粉体的筛分性能。
特别适合高附加值精细粉体的用户使用。
不锈钢超声波振动筛材质为不锈钢，适用于食品、化工、医药等行业。
免费咨询电话：400-0000-343。
改善低密度粉在重力沉降中的平降（粉末与网口轻接触）、滑移效应，改善高密度金属在网口的滞留或楔入，改善带静电粉体的粘附效应，从而提高筛分效率和筛分质量。
用筛分通过率表示，一般情况下比不加超声波振动筛增加通过率50% —400%。
振动筛选型资料
1、YZDS型振动筛一、简介YZDS系列振动筛为新从外国引进技术，拥有今世国际先进水平的一种圆运动振动筛，该系列振动筛宽泛合用于冶金、矿山、煤炭、建材、化工、电力、交通、轻工等部门进行各样物料的分级。
它拥有以下特色：1、构造新奇，技术参数先进，办理能力大，筛分效率高。
2、采纳振动电机作为激振源，使用维修方便。
3、采纳弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔。
4、采纳橡胶陌振弹簧，寿命长、噪声小、过共振区安稳等。
二、构造与型号1、筛箱筛箱是筛机的承裁零件，由侧板、承料板、出科柜、联接梁主梁，保护板等组合而成的套体构造，用以传达激振力，拥有足够的强度和刚度。
2、惯性电机采纳 ZG系列振动电机作为振源，它利用两头轴伸偏爱块旋转产生的离心力获得额定激振 P。
每组偏爱块由固定偏爱块和活动偏爱块构成，只需改变活动偏爱块对固定偏爱块在圆周方向的相对地点，使能够改变偏爱块的合成偏爱距，从而调整激振力的大小，使用时可依据现场需要，调理激振力到所需地点，如表 1 所示。
4、橡胶簧用邵氏硬度为 50 和 60 的丁晴橡胶作振动系统的弹性元件易于变形，能有效地抗压、抗剪、抗扭、内阻大。
非线性的刚度特征，使其经过共振区时，振幅扩大较金属簧小得多，使用寿命长，在合理的频次比下工作，振动成效很好。
5、支座用型钢焊成，作为振动质体的支撑，构造能保证足够的强度与刚度，能合理安置弹性元件，便于安装与保护。
三、工作原理YZDS系列振动筛为单铀圆运动惯性振动筛，它是利用惯性电机工作时，偏爱块产生的惯性力迫使筛箱产生振动，使加到筛机筛面上的物料产生投掷运动，从而使必定粒度的物料颗粒透过筛孔，实现筛分操作。
因为激据器部署在筛箱重心的上方故筛箱两头椭圆长轴成正八字形，且结料端椭圆长轴的上端朝向排料方向，有益于给到箱机上的物料快速敬开* 而诽料端椭圆长轴上端逆着排科方向，减低物料运动速度，有益于难筛物料透筛且圆弧状的筛面又增大了筛机的有效面积，从而能够提升其办理能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
圆振动筛的用途及型号命名规则
森达圆振动筛的用途及型号命名规则
森达重工是从事多年的矿山破碎设备的厂家，经验丰富，设备齐全，深受广大客户的喜爱，圆振动筛是矿山筛分，分级所必须的设备，也是作为森达重工的重点设备，可以根据客户要求，产量来定制振动筛的尺寸、规格和层数。
森达圆振动筛的用途：
森达振动筛为圆形轨迹运动、座式安装、筛箱有单层、双层筛面多种，可供选矿、建材、电力及化工部门做物料的分级，筛分。
振动筛的型号说明：
例如型号2YK1548型：其中2表示筛网的层数，Y表示圆运动，K表示偏心块激振器，15表示筛机的宽度（分米），48表示筛机的长度（分米）
