往复式真空泵的主要部件有气缸及在其中做往复直线运动的活塞，活塞的驱动是用曲柄连杆机构来完成的。
往复式真空泵的主要缺点是结构复杂，体积较大，运转时振动较大等往复式真空泵，又名活塞式真空泵，属于低真空获得设备之一。
与旋片式真空泵相比较，它能被制成大抽速的泵；与水环式真空泵相比，效率稍高。
1、当活塞达到右位置时，气缸内就完全充满了气体。
接着活塞从右端向左端运动，此时吸气阀5关闭。
气缸内的气体随着活塞从右向左运动而逐渐被压缩，当气缸内气体的压强达到或稍大于大气压时，排气阀被打开，将气体排到大气中，完成一个工作循环。
2、当活塞再自左向右运动时，又吸进一部分气体，重复前一循环，如此反复下去，直到被抽容器内达到某一稳定的平衡压力为止。
这类泵的主要缺点是结构复杂，体积较大，运转时振动较大等。
其在很多场合可由液环式真空泵所取代。
3、运转时，在电动机的驱动下，通过曲柄连杆机构的作用，使气缸内的活塞做往复运动。
当活塞在气缸内从左端向右端运动肘，由于气缸的左腔体积不断增大，气缸内气体的密度减小，而形成抽气过程，此时容器中的气体经过吸气阀进入泵体左腔。
1。
往复式真空泵工作原理
往复式真空泵工作原理
往复式真空泵是一种常见的真空设备，它通过往复运动将气体从系统中排出，从而达到创建真空的目的。
其工作原理如下：
1. 活塞往复运动：往复式真空泵主要由活塞、气缸和阀门组成。
当活塞向后运动时，气缸内的体积扩大，形成一个负压区域。
2. 进气阀关闭：在活塞向后运动的同时，进气阀关闭，防止气体倒流进入气缸。
3. 排气阀打开：当活塞向前运动时，气缸内的体积减小，气体被压缩，此时排气阀打开，气体被排出系统。
4. 进气阀打开：当活塞向前运动到达极限位置时，进气阀打开，新的气体进入气缸。
5. 循环运动：活塞不断往复运动，气体被压缩和排出，系统内的气体压力逐渐降低，达到所需的真空度。
需要注意的是，往复式真空泵中还配备了一个密封装置，以防止气体泄漏影响真空度。
另外，往复式真空泵需要外部动力源（如电机）来驱动活塞的运动。
往复真空泵幻灯片
I、泵经过2500小时运转后应进行大修，所有零件必须进行拆洗并 重新装配。在修理后，活塞的位置必须进行调整、活塞上下止点 应对气缸盖和气缸颈端面均保持约0.8mm左右间隙。 5、环境因素运行控制： A、维护工具摆放整齐、保持清洁。 B、维护过程中产生的棉纱、废油、废料放在指定的回收桶内，集 中进行处理和回收，保持现场清洁生产。
往复泵的流量调节
a'
H'
1' a 1
H
2
1
0
V
1.设备概述 1.1几个常见概念 1、“真空”的概念：“真空”是指在给定空间 内低于一个大气压力的气体状态，也就是该空间内 气体分子密度低于该地区大气压的气体分子密度。 完全没有气体的空间状态称为绝对真空。 2、真空泵：是用以产生、改善和维持真空的装 置。 3、抽气量：真空泵在工作压强下单位时间内抽 吸气体的流量。单位：kg/h或m3/h； 4、极限压强（真空度）：在抽汽量为零的情况 下真空泵所能达到的绝对压强。单位：Pa、KPa、 MPa或mmhg（极限绝压减当地大气压为极限真空 度）；
气体流通部分：气缸上下端 由气缸盖和气缸颈密闭起来 形成一个气室。吸、排气阀 的气槽上有阀片和螺旋弹簧 组成逆止阀。以控制进、 排 气和自动完成配气作用。气 缸内的活塞上装有活塞环， 保证被活塞间隔的气缸两端 气密。当活塞在气缸内作往 复运动时，不断改变气缸两 端的容积。一端容积扩大吸 入气体，另一端缩小排出气 体。活塞和气阀的联合作用，周期的完成真空吸气和排气。流动 在气缸内的冷却水，把气缸中因气体被压缩而产生的热量和金属 表面摩擦而产生的热量带去，使气缸不至过热。 主要有曲轴、连杆、十字头、轴瓦、气缸、活塞、气阀等组成。
往复泵的特点
1.有较强的自吸能力 靠自身抽出泵及吸入管中的空气而将液体从低处吸入泵 内的能力。自吸能力可由自吸高度和吸上时间来衡量。泵吸 口造成的真空度越大，则自吸高度越大；造成足够真空度的 速度越快，则吸上时间越短。自吸能力与泵的型式和密封性 能有重要关系。当泵阀、泵缸等密封变差，或余隙容积较大 时，其自吸能力就会降低。 2.理论流量与工作压力p无关，只取决于转速n、泵缸尺寸和 作用数K。 不能用节流调节法，只能用变速调节或回流调节法。有 些特殊结构的往复泵可通过调节柱塞的有效行程来改变流量。
往复式真空泵工作原理
往复式真空泵工作原理一、往复式真空泵概述往复式真空泵是一种常用的机械真空泵，广泛应用于工业生产中的真空工艺。
该泵具有结构简单、操作方便、可靠性高等优点，因此被广泛应用于各种真空工艺领域。
二、往复式真空泵结构往复式真空泵由气缸体、活塞、活塞杆、阀门等组成。
其中，气缸体是整个泵体的主体部分，其内部包含了一个活塞腔；活塞和活塞杆则负责在气缸内进行上下往复运动；阀门则起到控制气体流动方向的作用。
三、往复式真空泵工作原理1. 活塞上升阶段当往复式真空泵开始工作时，首先是通过电机带动连杆进行转动，进而带动活塞进行上升运动。
在这个过程中，由于气缸内部的压力低于大气压力，所以外界的大气压力将会推动进入气缸内部的大量空气。
同时，在这个过程中，进气阀门会打开使得外界大量空气进入气缸内部，而出气阀门则关闭以防止空气流回。
2. 活塞下降阶段当活塞上升到一定高度时，进气阀门会自动关闭，而出气阀门则会打开。
这样，活塞下降时就会将气缸内的空气压缩并排出。
同时，在活塞下降的过程中，由于出口端的压力低于进口端的压力，所以外界大气压力将会推动进入气缸内部的大量空气。
这个过程一直持续到活塞下降到最低点。
3. 排放废气当活塞下降到最低点时，出口端的阀门会关闭，并且进口端的阀门会自动打开。
这个时候泵体内部已经形成了一个真空环境，而外界大气压力将会推动一定量的新鲜空气进入泵体内部。
同时，在这个过程中，由于排放废气回路被打开了，所以泵体内积累的废气回路也可以通过排放口进行排放。
四、往复式真空泵应用领域往复式真空泵广泛应用于各种真空工艺领域，例如电子、半导体、光学、化工、医药等行业。
它可以用于真空干燥、真空蒸馏、真空冷却等多种工艺。
同时，往复式真空泵还可以与其他类型的泵配合使用，以提高其性能和效率。
五、总结往复式真空泵是一种常用的机械真空泵，具有结构简单、操作方便、可靠性高等优点。
其工作原理是通过活塞上下往复运动来实现气体的压缩和排放。
该泵广泛应用于各种真空工艺领域，并且可以与其他类型的泵配合使用，以提高其性能和效率。
往复式真空泵原理
往复式真空泵原理

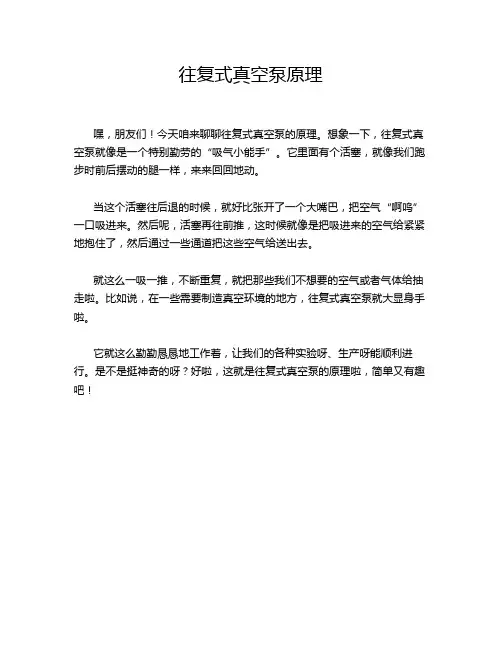

嘿，朋友们！今天咱来聊聊往复式真空泵的原理。
想象一下，往复式真空泵就像是一个特别勤劳的“吸气小能手”。
它里面有个活塞，就像我们跑步时前后摆动的腿一样，来来回回地动。
当这个活塞往后退的时候，就好比张开了一个大嘴巴，把空气“啊呜”一口吸进来。
然后呢，活塞再往前推，这时候就像是把吸进来的空气给紧紧地抱住了，然后通过一些通道把这些空气给送出去。
就这么一吸一推，不断重复，就把那些我们不想要的空气或者气体给抽走啦。
比如说，在一些需要制造真空环境的地方，往复式真空泵就大显身手啦。
它就这么勤勤恳恳地工作着，让我们的各种实验呀、生产呀能顺利进行。
是不是挺神奇的呀？好啦，这就是往复式真空泵的原理啦，简单又有趣吧！。
往复真空泵的结构是怎样的

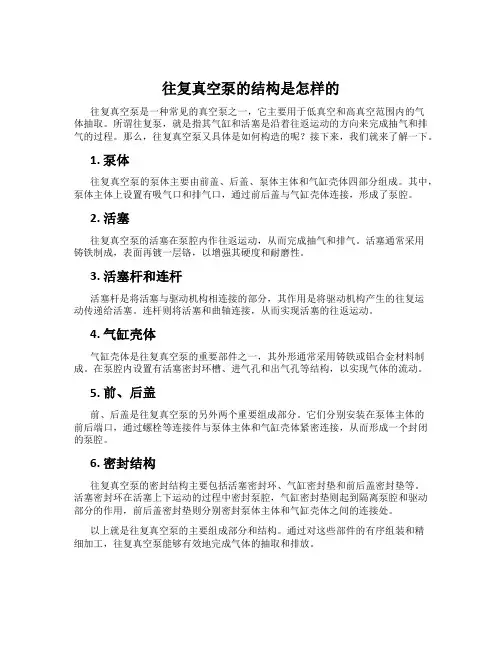

往复真空泵的结构是怎样的往复真空泵是一种常见的真空泵之一，它主要用于低真空和高真空范围内的气体抽取。
所谓往复泵，就是指其气缸和活塞是沿着往返运动的方向来完成抽气和排气的过程。
那么，往复真空泵又具体是如何构造的呢？接下来，我们就来了解一下。
1. 泵体往复真空泵的泵体主要由前盖、后盖、泵体主体和气缸壳体四部分组成。
其中，泵体主体上设置有吸气口和排气口，通过前后盖与气缸壳体连接，形成了泵腔。
2. 活塞往复真空泵的活塞在泵腔内作往返运动，从而完成抽气和排气。
活塞通常采用铸铁制成，表面再镀一层铬，以增强其硬度和耐磨性。
3. 活塞杆和连杆活塞杆是将活塞与驱动机构相连接的部分，其作用是将驱动机构产生的往复运动传递给活塞。
连杆则将活塞和曲轴连接，从而实现活塞的往返运动。
4. 气缸壳体气缸壳体是往复真空泵的重要部件之一，其外形通常采用铸铁或铝合金材料制成。
在泵腔内设置有活塞密封环槽、进气孔和出气孔等结构，以实现气体的流动。
5. 前、后盖前、后盖是往复真空泵的另外两个重要组成部分。
它们分别安装在泵体主体的前后端口，通过螺栓等连接件与泵体主体和气缸壳体紧密连接，从而形成一个封闭的泵腔。
6. 密封结构往复真空泵的密封结构主要包括活塞密封环、气缸密封垫和前后盖密封垫等。
活塞密封环在活塞上下运动的过程中密封泵腔，气缸密封垫则起到隔离泵腔和驱动部分的作用，前后盖密封垫则分别密封泵体主体和气缸壳体之间的连接处。
以上就是往复真空泵的主要组成部分和结构。
通过对这些部件的有序组装和精细加工，往复真空泵能够有效地完成气体的抽取和排放。
真空泵抽真空工作原理
真空泵抽真空工作原理
所谓真空泵抽真空工作原理是指使用真空泵将容器内的气体抽除，从而在容器内形成较低的压力，达到真空的状态。
真空泵的工作原理主要包括以下几个方面：
1. 机械排气原理：真空泵通过激发机械运动，如旋转或往复活塞运动，使工作室体积逐渐增大，进而降低压力。
例如，旋转叶片型真空泵通过叶片的旋转运动，将容器内的气体逐渐排出，实现抽真空的效果。
2. 汽化排气原理：真空泵在工作过程中将液体引入泵腔，并通过泵腔内的喉管使液体形成细小液滴或薄膜。
随后，液体被泵腔内部机械产生的高速气流击打而汽化，由液体变为气体，继而被排出。
3. 分子撞击原理：低真空或高真空泵工作时，气体分子量较大，分子束通过速率极高的旋转机械或结构上的小孔时，气体分子会与机械或小孔壁面碰撞，从而形成气体分子的扩散和泄漏。
4. 过滤吸附原理：真空泵内部装有吸附剂，如活性炭、分子筛等，通过吸附作用捕获气体分子。
吸附剂可去除部分气体分子，提高泵的抽真空能力。
综上所述，真空泵通过机械排气、汽化排气、分子撞击和过滤吸附等原理，将容器内的气体逐渐排除，最终达到所需的真空状态。
往复式泵工作原理
往复式泵工作原理
往复式泵以其简洁的结构和高效的工作原理而被广泛应用于各个领域。
它是一种通过往复运动产生压力差来实现液体输送的装置。
往复式泵的主要部件包括泵体、运动机构和阀门系统。
泵体是一个密封的容器，通常由金属材料制成。
运动机构包括一根柱状的活塞和一个连杆，它们通过曲轴轴承相互连接。
阀门系统则用于控制液体的流动方向。
往复式泵的工作过程可分为吸入和排出两个阶段。
当活塞从下向上运动时，泵体内的压力降低，液体通过吸入阀门进入泵体。
随后，当活塞从上向下运动时，泵体内的压力增加，液体通过排出阀门被排出。
往复式泵的工作原理基于泵体内部的压力差。
当活塞运动产生负压时，液体由低压区域流向高压区域。
相反，当活塞运动产生正压时，液体则被排出。
通过合理设计泵体内的阀门系统，可确保液体只能在指定的方向上流动，从而实现有效的液体输送。
总之，往复式泵通过活塞的往复运动和阀门系统的控制，实现了液体的吸入和排出。
其工作原理简单而高效，使其成为各行业中不可或缺的设备。
真空泵有哪些类型
机械真空泵按其工作原理及结构特点分述如下：一、变容真空泵它是利用泵腔容积的周期变化来完成吸气和排气以达到抽气目的的真空泵。
气体在排出泵腔前被压缩。
这种泵分为往复式及旋转式两种。
1、往复式真空泵：利用泵腔内活塞往复运动，将气体吸入、压缩并排出。
又称为活塞式真空泵。
2、旋转式真空泵：利用泵腔内转子部件的旋转运动将气体吸入、压缩并排出。
它大致有如下几种分类：1)油封式真空泵它是利用真空泵油密封泵内各运动部件之间的间隙，减少泵内有害空间的一种旋转变容真空泵。
这种泵通常带有气镇装置。
它主要包括旋片式真空泵、定片式真空泵、滑阀式真空泵、余摆线真空泵等。
2)液环真空泵将带有多叶片的转子偏心装在泵壳内。
当它旋转时，把工作液体抛向泵壳形成与泵壳同心的液环，液环同转子叶片形成了容积周期变化的几个小的旋转变容吸排气腔。
工作液体通常为水或油，所以亦称为水环式真空泵或油环式真空泵。
3)干式真空泵它是一种泵内不用油类(或液体)密封的变容真空泵。
由于干式真空泵泵腔内不需要工作液体，因此，适用于半导体行业、化学工业、制药工业及食品行业等需要无油清洁真空环境的工艺场合。
4)罗茨真空泵泵内装有两个相反方向同步旋转的双叶形或多叶形的转子。
转子间、转子同泵壳内壁之间均保持一定的间隙。
二、动量传输泵它依靠高速旋转的叶片或高速射流，把动量传输给气体或气体分子，使气体连续不断地从泵的入口传输到出口。
这类泵可分为以下几种形式：1、分子真空泵：它是利用高速旋转的转子把动量传输给气体分子，使之获得定向速度，从而被压缩、被驱向排气口后为前级抽走的一种真空泵。
这种泵具体可分为：1)牵引分子泵气体分子与高速运动的转子相碰撞而获得动量，被驱送到泵的出口。
2)涡轮分子泵靠高速旋转的动叶片和静止的定叶片相互配合来实现抽气的。
这种泵通常在分子流状态下工作。
3)复合分子泵它是由涡轮式和牵引式两种分子泵串联组合起来的一种复合型的分子真空泵按其工作原理，基本上分为气体输送泵和气体捕集泵两种类型。
往复式真空泵
往复式真空泵往复式真空泵是一种常见的真空泵类型，主要用于各种实验室和工业领域的真空处理。
本文将从往复式真空泵的工作原理、结构特点、应用领域及维护保养等方面进行详细介绍。
一、工作原理往复式真空泵基于活塞往复运动实现真空抽取的原理。
其主要组成部分包括气缸、活塞、气阀和连杆等。
工作时，活塞在气缸内做往复运动，通过活塞上的活塞杆连接到一个驱动机构，如电动机或手动把手。
当活塞向上运动时，气缸内形成真空，气阀打开，从被抽疏水器或真空室中的气体被抽走。
当活塞向下运动时，气阀关闭，将抽取到的气体从排气阀中排出。
通过反复循环的活塞运动，就可以持续进行真空抽取。
二、结构特点1. 活塞和气缸：往复式真空泵的核心组成部分是气缸和活塞。
活塞采用高强度的材料制成，确保长期运行的耐磨性。
气缸内壁光滑，表面经过特殊处理，减少内部阻力，提高泵的抽取效率。
2. 气阀：气阀用于控制气体的流动方向。
往复式真空泵通常配备了进气阀和排气阀，使气体能够在正确的方向流动。
气阀采用高强度材料制成，耐久性好，可以承受高压和高温。
3. 驱动机构：往复式真空泵的驱动机构通常由电动机或手动把手组成。
电动机驱动的泵具有自动化的特点，适用于连续工作；而手动把手驱动的泵则需要人工操作，适用于小规模操作或紧急情况。
三、应用领域往复式真空泵广泛应用于各种实验室和工业领域，如：1. 化学实验室：在化学实验室中，往复式真空泵用于抽取反应器内的气体，以实现高真空环境，用于研究化学反应的动力学和热力学性质。
2. 制药工业：在制药工业中，往复式真空泵用于抽取和过滤药品，确保在制造过程中的高纯度和无菌环境。
3. 真空冷冻干燥：在冷冻干燥过程中，往复式真空泵用于抽取冷冻室中的空气，以形成真空环境，促进物质的挥发和冷冻干燥过程。
4. 太空模拟实验：在太空模拟实验中，往复式真空泵用于模拟太空条件，研究物质在真空环境下的行为和性质。
四、维护保养为了确保往复式真空泵的正常运行，需要进行定期的维护保养。
