《机床电气控制PLC》期末考试试卷附答案
plc期末考试试题和答案6
plc期末考试试题和答案6 **PLC期末考试试题和答案**一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程控制逻辑C. 可编程控制器D. 可编程控制单元答案：A2. PLC中，用于存储程序的存储器是（）。
A. RAMB. EPROMC. ROMD. SRAM答案：C3. PLC的扫描周期包括（）。
A. 输入处理、程序执行、输出处理B. 程序执行、输入处理、输出处理C. 输入处理、输出处理、程序执行D. 输出处理、程序执行、输入处理答案：A4. PLC的输出接口类型不包括（）。
A. 继电器输出B. 晶体管输出C. 晶闸管输出D. 光纤输出答案：D5. PLC的输入接口类型不包括（）。
A. 光电耦合输入B. 接近开关输入C. 温度传感器输入D. 光纤输入答案：D6. PLC的编程语言不包括（）。
A. 梯形图B. 功能块图C. 指令列表D. 汇编语言答案：D7. PLC中，用于实现定时功能的指令是（）。
A. LDB. ANDC. TOND. OR答案：C8. PLC中，用于实现计数功能的指令是（）。
A. CTUB. CTDC. CTSD. CTDN答案：A9. PLC中，用于实现数据比较的指令是（）。
A. CMPB. CMPEC. CMPRD. CMPD答案：A10. PLC中，用于实现数据移动的指令是（）。
A. MOVB. CPYC. XCHD. SWAP答案：A二、多项选择题（每题3分，共15分）1. PLC的特点包括（）。
A. 可靠性高C. 灵活性好D. 价格低廉答案：A、B、C2. PLC的输入设备包括（）。
A. 按钮B. 接近开关C. 光电开关D. 继电器答案：A、B、C3. PLC的输出设备包括（）。
A. 接触器B. 指示灯C. 电磁阀答案：A、B、C4. PLC的编程语言包括（）。
A. 梯形图B. 功能块图C. 指令列表D. 结构化文本答案：A、B、C、D5. PLC的通信接口包括（）。

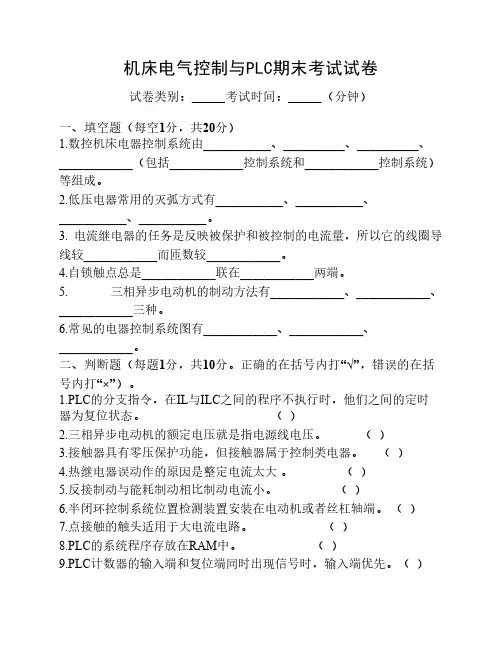

数控机床电气控制与PLC期末试题
机床电气控制与PLC期末考试试卷试卷类别：考试时间：（分钟）一、填空题（每空1分，共20分）1.数控机床电器控制系统由___________、__________、__________、____________（包括____________控制系统和____________控制系统）等组成。
2.低压电器常用的灭弧方式有___________、___________、___________、___________。
3. 电流继电器的任务是反映被保护和被控制的电流量，所以它的线圈导线较____________而匝数较____________。
4.自锁触点总是____________联在____________两端。
5. 三相异步电动机的制动方法有____________、____________、____________三种。
6.常见的电器控制系统图有____________、____________、____________。
二、判断题（每题1分，共10分。
正确的在括号内打“√”，错误的在括号内打“×”）。
1.PLC的分支指令，在IL与ILC之间的程序不执行时，他们之间的定时器为复位状态。
（）2.三相异步电动机的额定电压就是指电源线电压。
（）3.接触器具有零压保护功能，但接触器属于控制类电器。
（）4.热继电器误动作的原因是整定电流太大。
（）5.反接制动与能耗制动相比制动电流小。
（）6.半闭环控制系统位置检测装置安装在电动机或者丝杠轴端。
（）7.点接触的触头适用于大电流电路。
（）8.PLC的系统程序存放在RAM中。
（）9.PLC计数器的输入端和复位端同时出现信号时，输入端优先。
（）10.接触器线圈上的电压应大于其线圈额定电压。
（）三、选择题（每空3分，共18分。
个别题目为多选）1.经济型数控机床伺服系统常采用（）A.步进电动机B.直流电动机C.同步交流伺服电动机D.异步交流伺服电动机2.以下电器元件具有过载保护功能的是（ ）A.热继电器B.低压断路器C.接触器D.时间继电器3.可编程逻辑控制器的功能有（ ）A.开关量逻辑控制B.顺序控制C.插补运算D.定时控制4.以下电气元件具有限位功能的是( )A.中间继电器B.接触器C.行程开关D.热继电器5.目前我国使用的步进电机一般为（）步进电机。

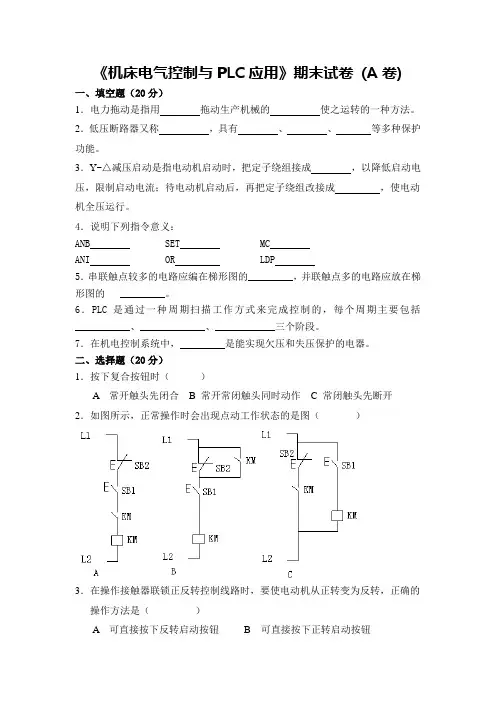

《机床电气控制与PLC应用》期末试卷A
《机床电气控制与PLC应用》期末试卷(A卷) 一、填空题（20分）1．电力拖动是指用拖动生产机械的使之运转的一种方法。
2．低压断路器又称，具有、、等多种保护功能。
3．Y-△减压启动是指电动机启动时，把定子绕组接成，以降低启动电压，限制启动电流；待电动机启动后，再把定子绕组改接成，使电动机全压运行。
4．说明下列指令意义：ANB SET MCANI OR LDP5．串联触点较多的电路应编在梯形图的_________，并联触点多的电路应放在梯形图的 _________。
6．PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___________、_____________、____________三个阶段。
7．在机电控制系统中，是能实现欠压和失压保护的电器。
二、选择题（20分）1．按下复合按钮时（）A 常开触头先闭合B 常开常闭触头同时动作C 常闭触头先断开2．如图所示，正常操作时会出现点动工作状态的是图（）3．在操作接触器联锁正反转控制线路时，要使电动机从正转变为反转，正确的操作方法是（）A 可直接按下反转启动按钮B 可直接按下正转启动按钮C 必须先按下停止按钮，再按下反转启动按钮4．在控制线路中，如果两个动合触点并联，则它们是（）关系。
A、或逻辑B、与逻辑C、与非逻辑5．下列指令使用错误正确的是（）A、ouT xoB、Set yoC、ouT To k10 6．能实现欠压和失压保护的电器是（）A 熔断器B 热继电器C 接触器D 电源7．PLC一般采用（）与现场输入信号相连A、光电耦合电路B、可控硅电路C、晶体管电路8．M8014的脉冲输出周期是（）A、5秒B、1分C、1秒9．执行SET Y0后，Y0的状态是________。
A、ON；B、OFF；C、ON/OFF；D、不确定。
10.MPS和MPP指令必须成对使用，而且连续使用应少于( )次。
A. 12B. 11C. 33D. 10三、简答题（31分）1由指令表画梯形图。
机床电气与PLC控制试题5有答案
无锡职业技术学院20 -20 学年第二学期《机床电气与PLC控制》期末试卷（E卷）（闭卷考试）一、填空题（每空格1分，共20分）1、三相异步电动机常用的减压起动方法有星形－三角形减压起动、自耦变压器减压起动。
2、三相异步电动机常用的电气制动方法有：反接制动、能耗制动、再生制动。
3、改变直流电动机的旋转方向原理是改变电枢或激磁绕组的极性。
4、改变三相异步电动机的旋转方向原理是改变三相电源相序。
5、PLC的输出形式有继电器、晶体管、晶闸管。
6、PLC的编程语言有梯形图、指令表、功能图、功能块图。
7、零线也叫地线，它们有相同的作用，这种说法是否正确？错（填对或错）。
8、指出如下符号代表哪种电气元器件：FU SQ KM KA KT熔断器、行程开关、接触器、继电器、时间继电器。
二、简答题（共30分）1、三相交流电动机的调速方法有哪几种？（6分）答：（1）变频调速，（2）变极调速，（3）变转差率调速2、电气控制系统的保护环节有那些？（8分）答：短路保护、过流保护、过载保护、欠电压保护、零电压保护、过电压保护、弱磁保护。
3、PLC的硬件有哪几部分组成？（6分）答：CPU、存储器、输入输出接口、电源、扩展接口、通讯接口、编程工具等。
4、PLC的工作过程分几个阶段？各阶段完成什么任务？（10分）答：（1）采样输入：将各输入状态存入对应内存的输入映象寄存器中。
（2）程序执行阶段：PLC按照从左到右从上到下的逐点扫描，从输入寄存器读入状态，然后运算结果，再将结果存入映象寄存器。
（3）输出刷新：所有指令执行完毕后，将结果输出到输出寄存器，从而驱动负载。
三、写出梯形图对应的语句表。
（5分）四、综合应用。
（45分）1、如图所示：Y0控制红灯，Y1控制绿灯，Y2控制黄灯，那么当C20中的数据为8和11时，分别是哪盏灯亮？（6分）2、如图所示：Y0控制一盏红灯，问系统上电后，灯的明暗状态？（4分）3、有一台三相异步电动机M,要求用PLC实现“正转－停－反转”的控制要求，且要求有“急停”控制功能，PLC的I/O接线图如下，要求（1）设计梯形图（9分）。
机床电气控制与PLC学习通课后章节答案期末考试题库2023年
机床电气控制与PLC学习通课后章节答案期末考试题库2023年1.如图所示，当M15.0和M15.1都为1且保持时，MB3中的值应是多少？参考答案:102.图中所示指令，N前面的2表示（）。
参考答案:移位的位数3.如图所示的程序，只要I0.0置1，不论后续是0或者1，Q0.0会持续为1。
参考答案:错4.move和SHL指令前的EN前面的信号都接通一个周期，则哪个地址为1？参考答案:M130.25.一个字节有8位，位号从1到8排列，最左边是1，左右边是8。
参考答案:错6.下图中M10.0接通后开始计时，当计时时间在0-15s时，灯Q0.0会亮起，一旦M10.0断开，灯Q0.0 （“会”or“不会”）熄灭。
参考答案:不会7.图中所示是什么指令？（选填“传送指令、上升沿指令、下降沿指令、置位指令、复位指令”）参考答案:上升沿指令8.PLC数据类型的最小单位是一个二进制位（bit），只有两个值0或1。
参考答案:对9.如图所示，当M10.0先为1，后为0，灯Q0.0一定（）亮。
（选填“会or不会”）参考答案:会10.PLC的存储器分了很多区，其中M区的所有地址有实际的输入和输出。
参考答案:错11.图中所示的指令是（）。
（选填“循环左移、循环右移、右移、左移”）参考答案:循环右移12.图中所示程序，若M200.0某一时刻置为1并保持，M100.0线圈在什么情况下会为0？参考答案:M200.0置为1后的5s13.图中所示指令是（）参考答案:除法14.图中所示的程序，计数器在什么情况下清零？参考答案:计数次数达到4次且等2s后15.下列写法中，图与字母对应错误的是（）参考答案:Q0.016.图中所示的程序，若M200.0一直为1，则定时器ET的值在什么情况下会为0？参考答案:计数次数达到5次时17.下列选项中，正确的是（）。
参考答案:Q10.0###I3.1###Q7.718.图中所示是（）运算指令。
（选填“减法、加法、乘法、除法”）参考答案:减法19.图中所示程序，CV的值最大可为（）。
《电气控制与PLC》期末考试试卷A卷及答案
适用专业：一、单项选择题（共10小题，每小题2分，共20分）1、下列电器元件中，可用于实现机床工作台正反向自动循环转换功能的是（）。
A．按钮B．行程开关C．速度继电器D．中间继电器2、机械设备的维修、调整常要求其控制线路具有（）功能。
A．自锁B．互锁C．点动D．正反转3、多地点启动功能须用（）方式来实现。
A．动合触点串联B．动合触点并联C．动断触点串联D．动断触点并联4、继电器、接触器控制系统的优点是（）A．接线调试简便B．控制功能简单时简便实用C．柔性好D．功能强大5、将可编程序控制器分为小型、中型、大型的依据是（）A．扫描速度高低B．CPU主频C．存储器容量D．I/O点数6、可作为可编程序控制器输入元件的是（）A．时间继电器线圈B．继电器线圈C．接触器线圈D．压力开关7、在下列可编程序控制器的指令中，有错误的一组是( )A．AND, LD-AND B．AND-LD, OUT C．OR , OR-LD D．LD, LD-NOT 8、在编程时，遇到多个分支电路同时受一个或一组触点控制时要用IL/ILC指令，在IL指令后的常开触点应用指令是（）A、LDB、ANDC、OUTD、AND-LD9、组合机床自动线最适宜采用（）A ．继电器、接触器控制B ．微机控制C ．数字控制D ．PLC 控制 10、可编程序控制器PLC 的基本工作方式为 ( )A ．硬件控制B ．中断C ．顺序扫描D ．光电耦合二、填空题（每空1分，共14分）1、热继电器是一种保护用的继电器，主要起 保护作用，使用中发热元件应串联在 电路中，常闭触点应串联在控制 电路中。
2、 “”符号为 开关常闭触点，“”符号为(通/断)电延时时间继电器的延时 (断开/闭合)常闭触点。
3、速度继电器常与电动机同轴安装，其作用是 。
4、在可编程序控制器梯形图中，同一个继电器线圈只能出现一次，而其 可以被无限引用。
5、PLC 的输出模块的功率放大元件有三种，晶体管型的可驱动直流负载， 晶闸管型可驱动 负载，继电器型可驱动 负载。
机床电气控制与PLC试卷及答案定稿版
机床电气控制与P L C试卷及答案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分、共26分）1、电气控制技术的拖动方式可以分为：、。
2、通常低压是指交流。
3、低压控制电器常用的具体灭弧方法有、、。
4、热继电器主要参数有、、、及。
5、笼型异步电动机的电气制动方法有：、。
6、可编程控制器主要由、、、组成。
7、P LC的输入电路大都相同，通常有三种类型。
分别为、、。
8、PLC工作时，全过程扫描一次所需的时间称为。
9、PLC工作过程分为、、、、。
二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。
A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。
A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。
A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。
4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。
请问只能带直流负载是哪种输出形式。
（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。
A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。
A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。
A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。
A、短路B、过载C、欠压D、过电流三、问答题（每题8分、共24分）1、熄灭电弧的主要措施有哪些（5分）2、熔断器的选择的原则是什么（5分）3、梯形图有哪些设计规则（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。
机床电气控制与PLC应用考核试卷
4.机床电气控制系统中，所有的电气故障都可以通过PLC进行检测和保护。（）
5. PLC的编程语言只有梯形图一种形式。（）
6. PLC的输入信号通常不需要进行信号调理。（）
7.使用PLC可以减少机床电气控制系统的故障率和维修成本。（）
8. PLC的输出模块只需要提供数字输出，不需要模拟输出。（）
B.气缸
C.电磁阀
D.变频器
3. PLC的输入信号类型可能包括以下哪些？（）
A.数字信号
B.模拟信号
C.脉冲信号
D.旋转编码器信号
4.以下哪些因素会影响机床电气控制系统的稳定性？（）
作人员的技能
5. PLC编程语言包括以下哪些类型？（）
A.梯形图
12. C
13. D
14. D
15. A
16. D
17. D
18. D
19. C
20. A
二、多选题
1. ABC
2. ABC
3. ABCD
4. ABCD
5. ABCD
6. ABCD
7. ABC
8. ABC
9. ABC
10. ABCD
11. ABC
12. ABCD
13. ABC
14. ABC
15. ABCD
3.请解释什么是星角启动控制，它在机床电气控制系统中是如何应用的？
4.假设你需要为一个简单的机床电气控制系统设计一个PLC程序，请列出设计PLC程序的基本步骤，并简要说明每个步骤的目的。
标准答案
一、单项选择题
1. D
2. A
3. C
4. D
5. D
6. A
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机床电气控制PLC》期末考试试卷附答案
一、填空题（每空3分、共30分）
1、电气控制技术的拖动方式可以分为：、。
2、通常低压是指交流，直流。
3、低压控制电器常用的具体灭弧方法有、、栅片灭弧法。
4、热继电器主要参数有热继电器额定电流、、、整定电流及调节范围。
5、笼型异步电动机的电气制动方法有：、。
二、单项选择题（每题4分，共40分）
1、速度继电器的动作转速一般不低于（）。
A、0r/m
B、120r/m
C、1000r/m
D、3600r/m
2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。
A、中间继电器
B、交流继电器
C、热继电器
D、时间继电器
3、绕线转子异步电动机一般采用（）。
A、电阻分级起动
B、星形-三角形减压起动
C、串电阻减压起动
D、自耦变压器减压起动。
4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。
请问只能带直流负载是哪种输出形式。
（）
A、继电器输出
B、晶体管输出
C、晶闸管输出
D、其它
5、在电气控制回路中，启动按键在多地控制中是（）联结。
A、串联
B、并联
C、既可串联又可并联
D、其它
6、在电气控制回路中，停止按键在多地控制中是（）联结。
A、串联
B、并联
C、既可串联又可并联
D、其它
7、熔断器具有（）保护。
A、短路
B、过载
C、欠压
D、过电流
8、热继电器具有（）保护。
A、短路
B、过载
C、欠压
D、过电流
9、交流继电器具有（）保护。
A、短路
B、过载
C、失压
D、过电流
10、低压断路器具有（）保护。
A、短路
B、过载
C、欠压
D、过电流
三、问答题（每题10分，共30分）
1、交流接触器有哪几部分组成？说出交流接触器与交流继电器的相同及不同之处。
2、电动机的启动电流很大，在电动机启动时，能否是按电动机额定电流整定的热继电器动作？为什么？
3、熔断器为什么一般不用作过载保护？
机床电气控制PLC参考答案
一、填空题
1、单独拖动方式集中拖动
2、1200V以下 1500V以下
3、机械灭弧窄缝灭弧法
4、相数热元件额定电流
5、能耗制动反接制动
二、选择题
1B 2A 3C 4B 5B 6A 7A 8B 9C 10A
三、简答题
1、交流接触器由电磁系统、触电系统、灭弧装置、反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构等部分组成
继电器和接触器都是用来自动接通或断开电路的抵押电器，但是他们有很多不同之处。
继电器主要用与控制与保护电路或做信号转换用，可对于各种电量或非电量的变化做出反应，而接触器只在一定的电压信号下动作。
继电器用来控制小电流电流，而接触器则用来控制大电流电路，继电器触点容量不大于5A.
2、一般不会。
因为瞬间的高电流不会使热电器马上动作，如果启动时间较长就可能会动作，这是因为热继电器的动作是靠电流产生热量来控制的，是机械型的，所以反应较慢。
3、熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
