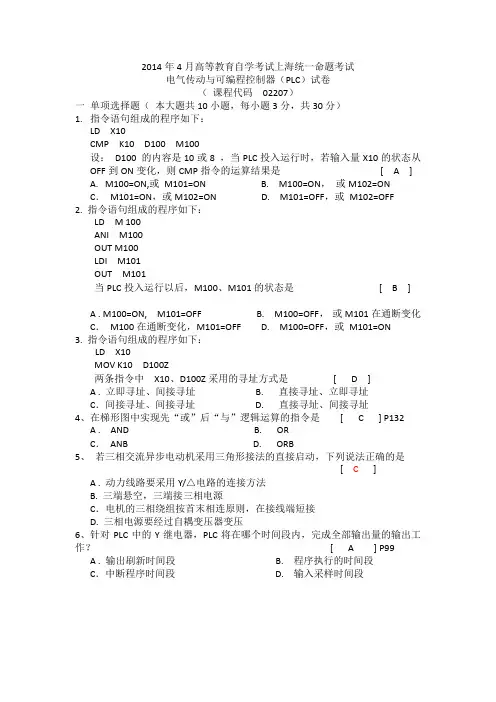

2014年4月高等教育自学考试上海统一命题考试

电气传动与可编程控制器（PLC）试卷

（课程代码02207）

一单项选择题（本大题共10小题，每小题3分，共30分）

1.指令语句组成的程序如下：

LD X10

CMP K10 D100 M100

设：D100 的内容是10或8 ，当PLC投入运行时，若输入量X10的状态从OFF到ON变化，则CMP指令的运算结果是[ A ]

A.M100=ON,或M101=ON

B. M100=ON，或M102=ON

C．M101=ON，或M102=ON D. M101=OFF，或M102=OFF

2. 指令语句组成的程序如下：

LD M 100

ANI M100

OUT M100

LDI M101

OUT M101

当PLC投入运行以后，M100、M101的状态是[ B ]

A . M100=ON, M101=OFF B. M100=OFF，或M101在通断变化

C．M100在通断变化，M101=OFF D. M100=OFF，或M101=ON

3. 指令语句组成的程序如下：

LD X10

MOV K10 D100Z

两条指令中X10、D100Z采用的寻址方式是[ D ]

A . 立即寻址、间接寻址 B. 直接寻址、立即寻址

C．间接寻址、间接寻址 D. 直接寻址、间接寻址

4、在梯形图中实现先“或”后“与”逻辑运算的指令是[ C ] P132

A . AND B. OR

C．ANB D. ORB

5、若三相交流异步电动机采用三角形接法的直接启动，下列说法正确的是

[ C]

A . 动力线路要采用Y/△电路的连接方法

B. 三端悬空，三端接三相电源

C．电机的三相绕组按首末相连原则，在接线端短接

D. 三相电源要经过自耦变压器变压

6、针对PLC中的Y继电器，PLC将在哪个时间段内，完成全部输出量的输出工作？[ A ] P99

A . 输出刷新时间段 B. 程序执行的时间段

C．中断程序时间段 D. 输入采样时间段

7、指令语句组成的程序如下：

1、LD X10 6、OUT C11 K5

2、OUT C10 K5 7、LD C12

3、LD C10 8、RST C12

4、RST C10 9、LD X10

5、LD X10 10、OUT C12 K5

若输入量X10 连续的从OFF到ON 变化五次，则C10、C11 、C12 的状态为

[ ]

A . C10 =ON 、C11=ON、C12=ON

B. C10 =OFF 、C11=ON、C12=OFF

C．C10 =OFF 、C11=ON、C12导通一次扫描周期

D. C10导通一次扫描周期、C11=ON、C12=OFF

8、指令语句组成的程序如下：

LD X10

OUT Txx K 100

OUT Tyy K 100

若输入量X10由OFF变化到ON，并且，X10保持为ON。则使Txx定时器延时1秒后导通，Tyy定时器延时10秒后导通，Txx可选的定时器编号是[ B ]

A . Txx=T10、Tyy=T20 B. Txx=T200、Tyy=T20

C．Txx=T10、Tyy=T200 D. Txx=T100、Tyy=T200

9、若继电器-接触器组成的控制线路图、动力线路图中出现了热继电器的图示符号，则热继电器的作用是[ D ]

A . 保护电源、保护控制电路

B. 保护电源、保护电机

C．保护控制线路、保护电机

D. 保护电源、保护电机、保护控制线路

10、在三菱FX系列PLC中，哪一组基本指令可以不配对使用？[ A ]

A . SET 、RST B. MPS、MPP

C．MC 、MCR D. LD、OUT

二、填空题（本题共15小题，每小题1分，共15分）

11、在交流电动机的正反控制中，为了防止电源短路，需要在继-接控制线路中加入__互锁____控制环节。

12、PLC的一次扫描周期是由__输入采样___、程序执行、输出刷新三个时间段组成。

13、RST指令其指令操作数的寻址地址可以是___Y、M、S______________地址。

14、断电延时型时间继电器，延时闭合的常闭触点( NC ) 的图示符号是____。

15、在交流异步电机的动力线路中出现的断路器，其作用是_分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护____。

16、在FX2N PLC 中，C10计数器的最大设定值是__32767___。

17、在三菱FX2N PLC 中，与N指针配合使用的指令是______________。

18、在[ CPM K10 K1X0 M10]指令中，指令CMP把K1X0地址中数据的数制看成是

________16进制_________________。

19、在ADD的指令前加上D字符，形成DADD D0 D10 D100指令结构，这条指令共计占用的数据寄存器个数是____6_________。

20、若指令语句的开始为LD X10 ，要形成X10后沿微分，则语句的结束指令是___P LF___。

21、读栈指令是___MRD___________________。

22、采用步进指令进行程序设计，程序结构大致可以归纳为单流程结构、___选择性分支______结构、并行流程结构。

23、在交流异步电动机的能耗制动控制中，在启动制动时，对定子绕组要加入____直流电流_____。

24、梯形图中的基本图形元素是___NO触点、NC触点及线圈______。

25、要使Y0、Y1、Y2、Y3的输出状态同时为1、1、1、1，采用功能指令的表达形式是______MOV___K15____K1Y0_________。

三、常规设计题（本大题共3小题，每小题10分，共30分）

26、试述三相交流异步电动机反接制动的工作原理，并画出动力线路图。

答：反接制动是一种电气制动方法，通过改变电动机电源电压相序使电动机制动。由于电源相序改变，定子绕组产生的旋转磁场方向也与原方向相反，而转子仍按原方向惯性旋转，于是在转子电路中产生相反的感应电流。转子要受到一个原转动方向相反的力矩的作用，从而使电动机转速下降，实现制动。

线路工作原理：

按下启动按钮SB2：接触器KM1线圈得电，主触点吸合，电动机启动运行。

在电动机正常运行时，速度继电器KS的常开触点闭合，为反接制动接触器KM2线圈通电准备条件。

当按下停止按钮SB1。

接触器KM1线圈失电，切断电动机三相电源。此时电动机的转速仍然很高。KS的常开触点仍闭合，接触器KM2线圈得电主触点吸合，使定子绕组得到相反相序的电源，电动机串制动电阻R进入反接制动。

当电动机转子的惯性转速接近零时，速度继电器KS的常开触点恢复断开，接触器KM2线圈失电，主触点释放，切断电源制动结束。

27、有两台三相异步电动机M1和M2，控制要求：1）M1、M2同时启动；2）M1有点动功能，当M1停止后，开始定时，延时10分钟，M2才能停止。试完成两台电机的继-接控制线路的设计。

答：

28、顺序控制过程: 主轴电机和刀架安装在液压滑台上，其滑台运动轨迹如下图所示，工作时电磁阀的通断如下表所示，SB1(X10)为启动按钮，SB0（X11）为急停按钮，试采用状态转移流程图表达顺序控制过程。

29、题29图表示了时序进行的顺序动作，从T0-T6时间为一个动作循环周期，图中的M1、M2、M3为动作输出，控制要求：当按了启动按钮以后，循环持续1个小时停止，任何时刻按停止按钮后，循环立刻停止。用X10、X11分别作为启动按钮、停止按钮的输入。

试完成题29图所示控制要求的梯形图设计。

五．综合设计题（本大题共1小题，共13分）

30、被控对象为灌装机，采用PLC实现加液控制。其中，由Y20输出控制加液阀，加液速度为每10秒加液10升，容器的总容量为1000升，并设SB1（X10）为启动按钮，SB0（X11）为停止按钮，容器在位检测用SQ0（X12）。

控制要求：当容器到位，按SB1按钮，启动开始加液，Y020导通；

当加液容量达到50%时，Y000指示灯保持为ON。

当加液容量达到80%时，Y001指示灯保持为ON。

当加液容量达到100%时，加液阀关闭，同时，

Y002指示灯以1秒一次周期闪烁。

按下停止按钮SB0，指示灯全部复位。

试完成梯形图设计。
