ZDY-1200矿用全液压坑道钻机
坑道钻机参数
坑道钻机坑道钻机用途：主要用于矿井内部cm01，供钻探０～３６０度的探放水孔，地质构造孔，灭火孔，抽放瓦斯及其他用途的工程用孔．也可以在地面钻地质钻探孔以及其他工程用孔．133/2517/8055也可以在地面钻地质钻探孔及其他用途的孔，铁矿用于钻探山石，以便利于开采矿石．济宁鼎东坑道钻机特点：钻机采用机械传动，结构简单，体积小，重量轻，操作方便，性能可靠。
钻机配有液压卡盘及液压给进油缸。
坑道钻机参数技术参数ZLJ立轴额定输出转矩(N˙m)200使用钻杆(mm) φ42钻孔深度φ33.5钻杆50（m）φ42钻杆（m）钻孔直径开孔 (mm) φ89终孔 (mm) ≥φ50立轴通径×φ44立轴转数(rp/m) 112/192/350立轴行程(mm) 400额定起拔力(kN) 22(7MPa时)额定推动力(kN) 16(7MPa时)钻孔角度范围（。
）0~3600绞车提升能力(kN)(m/s)绞车单绳D层提升速度卷筒容绳量(m)使用钢丝绳直径(mm)弹簧卡盘使用压力（MPa） 6弹簧卡盘z大夹紧力(kN) 30使用油泵型号YBC-12/125油泵额定压力（MPa）12.5油泵额定流量(L/min) 12电机型号YBK2-112M-4功率(kW) 4转速(r/min) 1440380/660额定电压（V）8.8/5.1额定电流（A）重量(kg) 380外形尺寸(mm) 1036×550×1150坑道钻机是指煤矿用全液压坑道钻机，煤矿用全液压坑道钻机主要使用硬质合金、金刚石复合片钻头回转钻进，液压坑道钻机广泛用于矿井内不同角度的探水、注水、探放瓦斯孔及地质勘探、边坡锚固等钻孔施工。
规格型号：ZDY-660、ZDY1200，ZDY-2000S。
煤矿用全液压坑道钻机广泛用于矿井内不同角度的探水、注水、探放瓦斯孔及地质勘探、边坡锚固等钻孔施工；特别适用煤矿井下±300的近水平钻孔并允许±900全方位使用。
钻机基本参数
三层钢丝编织液压支架胶管总成 附表2 项 目 型 号 油泵 额定压力 最高转速 排 量 型 号 额定压力 液压马达 最大转矩 最高转速 N.m r/min MPa MPa r/min mL/min 油泵液压马达基本参数 单位
KJRB3-10～38
ZDY1200S A7V58 35 3000 0～58 A6V80 31.5 446～130 3350～4500
ZDY-1250钻机说明书
ZDY-1250煤矿用液压坑道钻机--钻进能力200米1 用途及使用范围ZDY-1250，ZDY-2300型煤矿用液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。
适用于岩石坚固性系数f ≤10的各种煤层、岩层。
要求巷道或钻场断面大于6.5m2，高度大于2.3m，宽度大于2.8m。
2、ZDY-1250，ZDY-2300型煤矿用液压坑道钻机基本参数见表项目单位 ZDY-1250最大钻进深度 m 200开孔直径 mm 95/115终孔直径 mm 65/75钻杆直径 mm 50钻孔倾角° -90～+90额定输出转速 r/min 80/170额定输出转矩 N．m 1250/600给进力 kN 60起拔力 kN 45锚固力 kN 4×50钻机钻架支撑高度范围 mm 1800～2600正常进给速度 m/min 0～1.5进给行程 mm 850适应煤岩坚固性系数 f≤10噪声 dB(A) 92主机外形尺寸（长×宽×高） mm 2240×1020×1380整机重量（不含钻杆） kg 约1820泵站小泵出油调定工作压力 MPa 14大泵出油调定工作压力 MPa 14油箱容积 L 100外形尺寸（长×宽×高） mm 1450×760×680操纵台推进压力 MPa 12反转旋转压力 MPa 13正转旋转压力 MPa 11外形尺寸（长×宽×高） mm 1000×570×1120煤矿井下用隔爆型三相异额定功率 kW 22步电动机（YBK2-225S-4）额定电压 V 380/660额定电流 A 42.2/24.4额定转速 r/min 1480三层钢丝编织液压支架胶管总成 KJRB2-10KJRB3-10液压系统推进额定压力 MPa 14旋转额定压力 MPa 143 结构和工作原理3.1钻机结构钻机整体结构（图1），主要由泵站、操纵台、动力头、座架、夹持器、立柱和钻具等7大部分组成。

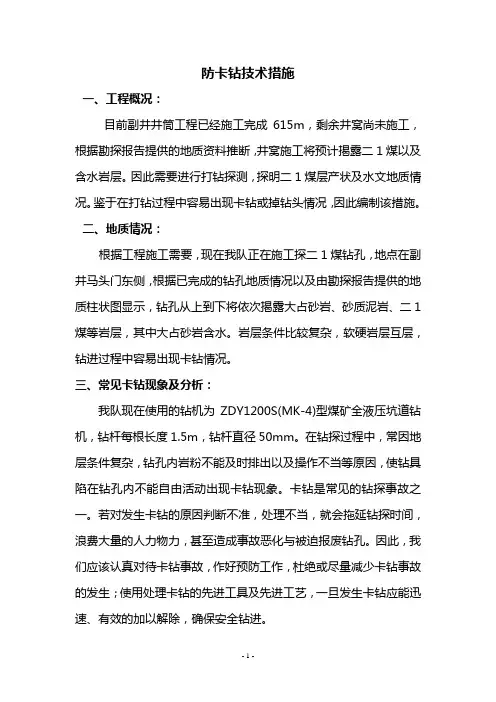

防卡钻技术措施
防卡钻技术措施一、工程概况：目前副井井筒工程已经施工完成615m，剩余井窝尚未施工，根据勘探报告提供的地质资料推断，井窝施工将预计揭露二1煤以及含水岩层。
因此需要进行打钻探测，探明二1煤层产状及水文地质情况。
鉴于在打钻过程中容易出现卡钻或掉钻头情况，因此编制该措施。
二、地质情况：根据工程施工需要，现在我队正在施工探二1煤钻孔，地点在副井马头门东侧，根据已完成的钻孔地质情况以及由勘探报告提供的地质柱状图显示，钻孔从上到下将依次揭露大占砂岩、砂质泥岩、二1煤等岩层，其中大占砂岩含水。
岩层条件比较复杂，软硬岩层互层，钻进过程中容易出现卡钻情况。
三、常见卡钻现象及分析：我队现在使用的钻机为ZDY1200S(MK-4)型煤矿全液压坑道钻机，钻杆每根长度1.5m，钻杆直径50mm。
在钻探过程中，常因地层条件复杂，钻孔内岩粉不能及时排出以及操作不当等原因，使钻具陷在钻孔内不能自由活动出现卡钻现象。
卡钻是常见的钻探事故之一。
若对发生卡钻的原因判断不准，处理不当，就会拖延钻探时间，浪费大量的人力物力，甚至造成事故恶化与被迫报废钻孔。
因此，我们应该认真对待卡钻事故，作好预防工作，杜绝或尽量减少卡钻事故的发生；使用处理卡钻的先进工具及先进工艺，一旦发生卡钻应能迅速、有效的加以解除，确保安全钻进。
一）、岩粉卡钻卡钻原因：在清水开钻的作业中，由于钻速很快且清水悬浮岩屑能力差，未能将所钻岩屑及时排出，钻进时接单根或起钻停泵后岩屑下沉堵塞环空。
埋住钻头与部分钻具形成卡钻。
此时，开泵过猛，还会蹩漏地层，卡的更紧。
预防措施：（1）增加钻杆内供水的压力，以防发生卡钻时岩粉堵死钻头。
（2）接钻杆时组织好人员，相互配合好、动作要快，尽量缩短岩屑沉降时间。
（3）发现泵压升高及岩屑排出量较少时应控制钻速，或停钻活动钻具同时加大供水量，一切正常后再恢复钻进。
二）、煤层卡钻卡钻原因：根据在西马头门下帮所打钻孔情况可知下帮煤层比较厚，煤质松软为碎粒状，在穿煤层过程中在水的冲力或者风的吹力作用下很容易发生塌孔现象，若得不到及时处理很容易发生卡钻。
ZYL-1200LS型履带式全液压坑道钻机
ZDY-1200LPS型履带式全液压坑道钻机安全操作规程一、井下安装1、使用前的准备工作(1)钻机安装前，首先清理好钻场，钻场周围的岩石应安全可靠，且具有足够的空间，通风良好。
(2)配有与钻机相适应的水源(供水量Q>200L/min，供水压力>1Mpa) 或压风(需压风排渣风压>0.6Mpa)，电源及相应的配套设备。
(3)按液压系统图连接各油管。
连接油管时应检查快换接头的动作灵活性和清洁度，连接应正确、牢固可靠。
(4)经空气滤清器油网加入46#抗磨液压油至油位计上标位，开机试车后油位会下降，应及时补油至上标位。
(5)连接电源，电动机连接电压等级应与电源电压等级相符合，电动机的旋转方向应与油泵标注的箭头方向一致。
(6)调定工作压力: 将动力头马达进出油管和推进油管2 对快换接头拔下，松开泵站上的大、小泵溢流阀，旋紧多路换向阀组上的各过载阀(3 个)。
开机后将旋转手把前推至正转位置，缓慢调节操纵台上大泵的溢流阀，使油压逐渐上升，当操纵台右边压力表指示为18Mpa 时，锁紧该过载阀，此压力为旋转油路总压力;调节该阀片上方过载阀压力，当操纵台右边压力表指示为16Mpa 时，锁紧该过载阀，此压力为动力头正转工作压力;将旋转手把向后拉至反转位置，调节总回油阀片下方过载阀压力，当操纵台右边压力表指示为17Mpa 时，锁紧该过载阀，此压力为动力头反转工作压力;将旋转手把打回中位，此时旋转油路上各工作压力调定完毕。
将争创进退手把向后拉至正常后退位置(注意最后为浮动位，即卸钻杆螺纹位置)，缓慢调节操纵台上小泵的溢流阀，使油压逐渐上升，当操纵台左边压力表指示为16Mpa 时，锁紧该溢流阀，此压力为推进油路总压力，即加持器加紧和松开、卡盘松开压力、给进油缸的后退(起拔)压力、履带车行走压力、履带车抬升压力;将推进手把向前推至正常前进位置，调节正常进退阀片，此压力为推进压力。
将推进手把置于中位，各工作压力调定完毕。
ZDY1200LPS使用说明书全方位
ZDY1200LPS型煤矿用全液压坑道钻机使用说明书(安装、使用本产品时请详细阅读本说明书)山东祥德机电有限公司2015年8月前言ZDY1200LPS型煤矿用钻机是一种低转速、大扭矩、能够钻进大口径孔的全液压坑道钻机。
该钻机为煤矿井下钻进大口径瓦斯抽放孔及其它工程孔提供了必要的钻探设备。
该机具有结构合理，技术性能先进、工艺适应性强、操作省力、安全可靠、解体性好、搬迁方便等优点。
采用全液压传动，对于使用和维修提出了更高的要求，为了使机器的优点得到充分发挥，本说明书对钻机的结构，传动原理、使用与维修方法均作了较详细的介绍，希望用户在使用钻机以前认真阅读并严格按有关规定执行。
并对使用过程中出现的问题及建议及时反馈给我们，以便改进我们的工作，更好的为用户服务。
本产品执行Q/XD0834-2014标准。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━说明:煤矿井下使用时，必须选用YBK2-180L-4矿用隔爆型三相异步电动机；矿用隔爆型三相异步电机、V型三角带、液压支架胶管应有安全标志。
钻机出厂之前，系统工作压力已调定。
用户在使用过程中，系统压力不得超调。
否则，出现任何责任事故，我公司概不负责。
我公司有权对说明书中所含的内容作进一步改进，对已发出的说明书不负责修改，有权在不改变产品性能参数的情况下作进一步的改进，恕不作特别说明。
如有需求请索取最新版本。
目录1.使用范围 (1)2.型号含义 (1)3.主要技术数 (1)4.钻机结构简介 (2)5.液压系统工作原理 (7)6.安全警示 (9)7.操作方法 (10)8.维护保养 (15)9.故障的判断与排除 (15)10.产品的成套性 (17)11.易损件明细表 (19)1.使用范围ZDY1200LPS型煤矿用全液压坑道钻机是一种动力头式钻机，该机转数范围宽、扭矩大、起拔能力强。
能够满足钻进各种用途钻孔的需要，如地质勘探孔、抽放瓦斯孔，注水孔及其它工程用孔。
ZDY系列钻机讲义
GX-1 型 旋 喷 钻 机
GX-1大功率多功能旋喷钻机，既可用单管旋喷，也可 用Ф73二重管和Ф89三重管旋喷或摆喷。主要用于地基加固 和地质灾害治理。适宜于黄土层、粘土层及回填土层，配潜
孔锤可用于卵砾石层钻进。
钻孔深度 m
30
钻杆直径 mm 50/42
回转扭矩 N ·m 765 /2435
回转速度 r/min 10-112 10-38
MK-5（D）、 MKD-5、 MKD-5S型
• MK-6、MK-7型
1 MK-2 、 MK-3型
1.1 组成及特点
• 组成 • 特点 1) 体积小、重量轻，搬运方便，用于浅孔钻进 2) 适应于硬质合金钻进、复合片钻进，也可配
用潜孔锤进行冲击—回转钻进 3) 具有起下钻联动功能，起下钻具快且省力
MK-5 型全液压钻机
主要技术参数
机型
MK—5
钻孔深度 m
400
终孔直径
mm 75
钻杆直径 mm 50
钻孔倾角 º
0~±90
回转速度 r/min 10~300
最大扭矩 N·m 1900
给进/起拔能力 kN 50
功率
kW 30
MK-5型体积小,扭矩大,行程 长,可用于孔径150mm以下深30m 以内的土层锚杆孔施工; 也可用于 孔径165mm以下深度在100m以内 的岩石锚索孔的施工; 还可用于复
终孔直径 mm
150/94
输出扭矩 N·m 1700 ~ 5900
给进能力 kN
210
起拔能力 kN
210
功 率 kW
75
l 角度调整范围可根据用户要求设计
（该型钻机在阳泉矿务局岩层中钻成终孔直径153mm,深度603.5m
ZDY1200S(MK-4)型煤矿用全液压坑道钻机使用说明书
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 说明:
煤矿井下采掘工作面使用时，必须选用YBK2-180L-4矿用隔爆型三相异步电动机； 煤矿井下非采掘工作面使用时，须选用YBK2-180L-4或YB2-180L-4矿用隔爆型三相异步电 机；矿用隔爆型三相异步电机、液压支架胶管总成应有安全标志。
3. 主要技术参数
a. 回转装置： 额定转矩 N.m 额定转速 r/min 油马达型号 油马达排量 ml/r 钻杆直径 mm 主轴通孔直径 mm
b. 给进装置： 主轴倾角 最大给进力 kN 给进速度 m/s 最大起拔力 kN 起拔速度 m/s 给进/起拔行程 mm
c. 泵站： 液压系统额定压力 MPa
钻机出厂之前，系统工作压力已调定。用户在使用过程中，系统压力不得超调。否 则，出现任何责任事故，我院概不负责。
我院有权对说明书中所含的内容作进一步改进，对已发出的说明书不负责修改，有 权在不改变产品性能参数的情况下作进一步的改进，恕不作特别说明。如有需求请索取
最新版本。
目
录
1. 使用范围.................................................................................................... 1 2. 型号含义.................................................................................................... 1 3. 主要技术参数............................................................................................ 1 4. 钻机结构简介............................................................................................ 2 5. 液压系统工作原理.................................................................................... 5 6. 钻机的稳装及管路连接............................................................................ 7 7. 安全警示.................................................................................................. 10 8. 操作方法.................................................................................................. 10 9. 维护保养.................................................................................................. 14 10. 故障的判断与排除.................................................................................. 15 11. 产品的成套性.......................................................................................... 17 12. 易损件明细表.......................................................................................... 19
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成孔率低等问题。
ZDY-1200矿用全液压坑道钻机产品特征
ZDY-1200矿用全液压坑道钻机分立柱架和座架两种钻架形式，可根据煤矿井 下的巷道高低和使用选择不同的钻架。 该钻机在配备一台高压水发生器和选 用高压密封钻杆就能对透气性低的煤层进行割缝，从而提高瓦斯抽放效率和 大大缩短抽放时间。该钻机采用液压传动机构，具有钻进能力大、速度快、 操作简单、工作稳定可靠、移动安装方便等特点。 该型钻机采用全液压结构主要由泵站、主机、操作台组成。钻机各部分连接 的接头全部采用快速联接头，安装撤卸搬运方便；主要使用硬质合金、金刚 石复合片钻头回转钻进，同时也可配大口径的螺旋钻杆和取芯钻头，适应不 同的钻探要求。
ZDY-1200矿用全液压坑道钻机型号意义
型号示例：ZDY-1200型煤矿用液压坑道钻机：
Z表示钻机； D表示动力头式 ； Y表示由液压驱动； 1200表示最大输出转矩为1200N· m。
ZDY-1200矿用全液压坑道钻机技术参数
项 目 ZDY-1200S 额定转矩（N.m） 1200 额定转速（r/min） 80~280 钻进深度（m） 300/200 钻孔直径（mm） Φ75~φ115 钻杆直径（mm） Φ42/φ50 不取芯钻头（mm） Φ75~φ115 主轴调整范围 ±90° 给进能力kN 36
给进行程mm 650
起拔能力kN 50 电机额定功率（kW） 22
系统额定压力（Mpa） 21
主机外型尺寸 (mm) 1970×710×1460
钻机重量（kg） 1360国、加拿大、印尼、俄罗斯、越南、 澳大利亚、韩国、伊朗等多个国家，获得客户的一致好评。
因产品生产批次、具体型号不同，以上图片仅供参考，详
情可联系我们的销售人员进行具体核实。
谢谢观看
THANK YOU
ZDY-1200矿用全液压坑道 钻机
中煤集团
目录
ZDY-1200 矿用全液压 坑道钻机 产品简介
ZDY-1200 矿用全液压 坑道钻机产 品特征
ZDY-1200 矿用全液压 坑道钻机型 号意义
01
02
03
ZDY-1200 矿用全液压 坑道钻机技 术参数
ZDY-1200 矿用全液压 坑道钻机备 注
04
05
ZDY-1200矿用全液压坑道钻机 产品简介
ZDY-1200矿用全液压坑道钻机适用于岩石坚固性系数f≤1.5的松软煤 层、zmjt056巷道或钻场面大于7m2、高度大于2.8m的煤矿井下钻进 松软顺煤层瓦斯抽（排）放孔。是在煤矿井下钻进松软顺煤层瓦斯抽 （排）放的理想设备，解决塌孔、卡钻、夹钻等造成的非正常钻进、
