苏州市建筑幕墙工程施工图设计文件审查要点
★规范、规程学习
苏州市建筑幕墙工程施工图设计文件审查要点(试行)
总则
1.1 为指导苏州市建筑幕墙工程施工图设计文件的审查工作,使本市的建筑幕墙工程施工图设计文件的质量符合工程建设标准强制性条文的规定,并切实保障幕墙工程的设计质量,特制定本要点.
1.2 本要点供施工图审查机构对本市的建筑幕墙工程进行施工图技术性审查时参考执行. 1.3本要点审查的对象:由支承结构体系与面板组成的,可相对主体结构有一定位移能力,不分担主体结构所受作用的建筑外围护结构或装饰性结构.
1.4 建设单位报请建筑幕墙工程施工图技术性审查的资料应包括以下主要内容:
1.4.1 作为建筑幕墙工程设计依据的相关建施,结施图.改变原有幕墙设计形式及用材的应由原设计人员签字确认.
1.4.2 全套建筑幕墙工程施工图纸及相关结构,热工计算书,采用软件计算的应注明软件名称,版本号.
1.4.3 审查需提供的其它相关资料.
1.5 本要点由下列内容组成:
1.5.1 工程建设标准强制性条文:工程建设标准强制性条文是工程建设现行国家和行业标准中直接涉及人民生命财产安全,人身健康,环境保护和公共利益的条文,它同时兼顾了提高经济和社会效益等方面的要求.凡审查要点中引用的强制性条文,必须在施工图设计文件中贯彻执行.
1.5.2引用的标准:根据行业特点,除相关的强制性条文外,本要点另行引用了一些与强条关系密切,对安全和公众利益影响较大的重要规范条款,供审查机构根据工程具体情况参照执行.
1.5.3 施工图是否达到规定的设计深度要求.
1.5.4 法律,法规和政府文件中涉及技术管理的规定.
1.6本要点所涉及的标准内容应以现行规范标准内容为准. 对工程建设中采用新技术,新工艺,新材料不符合现行强制性条文的.应由建设单位组织专题技术论证,报苏州建设行政主管部门审定批准.
1.7本要点适用范围为苏州市.
审查要点中引用的强制性条文:
2.1 审查依据：《建筑结构可靠度设计统一标准》GB50068-2001
2.2 审查依据：《建筑结构荷载规范》GB50009-2001
2.3 审查依据：《建筑抗震设计规范》GB50011-2001
2.4 审查依据：《公共建筑节能设计标准》GB50189-2005
2.5 审查依据：《建筑物防雷设计规范》GB50057-94（2000版）
2.6 审查依据：《钢结构设计规范》GB50017-2003
2.7 审查依据：《冷弯薄壁型钢结构技术规范》GB50018-2002
2.8审查依据：《玻璃幕墙工程技术规范》JGJ102-2003
2.9 审查依据：《金属与石材幕墙工程技术规范》JGJ133-2001
2.10 审查依据：《混凝土结构后锚固技术规程》JGJ145-2004。
苏州市建筑幕墙工程施工图设计文件审查要点

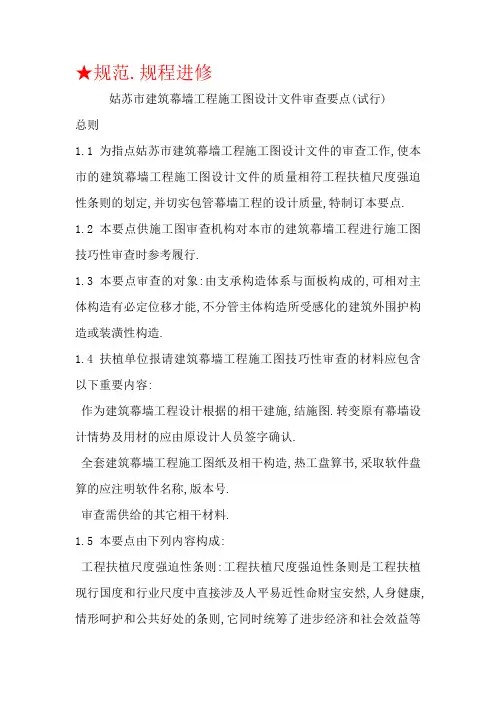

★规范.规程进修姑苏市建筑幕墙工程施工图设计文件审查要点(试行)总则1.1 为指点姑苏市建筑幕墙工程施工图设计文件的审查工作,使本市的建筑幕墙工程施工图设计文件的质量相符工程扶植尺度强迫性条则的划定,并切实包管幕墙工程的设计质量,特制订本要点. 1.2 本要点供施工图审查机构对本市的建筑幕墙工程进行施工图技巧性审查时参考履行.1.3本要点审查的对象:由支承构造体系与面板构成的,可相对主体构造有必定位移才能,不分管主体构造所受感化的建筑外围护构造或装潢性构造.1.4 扶植单位报请建筑幕墙工程施工图技巧性审查的材料应包含以下重要内容:作为建筑幕墙工程设计根据的相干建施,结施图.转变原有幕墙设计情势及用材的应由原设计人员签字确认.全套建筑幕墙工程施工图纸及相干构造,热工盘算书,采取软件盘算的应注明软件名称,版本号.审查需供给的其它相干材料.1.5 本要点由下列内容构成:工程扶植尺度强迫性条则:工程扶植尺度强迫性条则是工程扶植现行国度和行业尺度中直接涉及人平易近性命财宝安然,人身健康,情形呵护和公共好处的条则,它同时统筹了进步经济和社会效益等方面的请求.凡审查要点中引用的强迫性条则,必须在施工图设计文件中贯彻履行.引用的尺度:根据行业特色,除相干的强迫性条则外,本要点另行引用了一些与强条关系亲密,对安然和大众好处影响较大的重要规范条目,供审查机构根据工程具体情形参照履行.施工图是否达到划定的设计深度请求.司法,律例和当局文件中涉及技巧治理的划定.1.6本要点所涉及的尺度内容应以现行规范尺度内容为准. 对工程扶植中采取新技巧,新工艺,新材料不相符现行强迫性条则的.应由扶植单位组织专题技巧论证,报姑苏扶植行政主管部分核定同意.1.7本要点实用规模为姑苏市.审查要点中引用的强迫性条则:2.1 审查根据：《建筑构造靠得住度设计同一尺度》GB50068-20012.2 审查根据：《建筑构造荷载规范》GB50009-20012.3 审查根据：《建筑抗震设计规范》GB50011-20012.4 审查根据：《公共建筑节能设计尺度》GB50189-20052.5 审查根据：《建筑物防雷设计规范》GB50057-94（2000版）2.6 审查根据：《钢构造设计规范》GB50017-20032.7 审查根据：《冷弯薄壁型钢构造技巧规范》GB50018-20022.8审查根据：《玻璃幕墙工程技巧规范》JGJ102-20032.9 审查根据：《金属与石材幕墙工程技巧规范》JGJ133-20012.10 审查根据：《混凝土构造后锚固技巧规程》JGJ145-20042.11 审查根据：《建筑玻璃运用技巧规范》JGJ113-20033. 查要点中引用的强迫性尺度：3.1 审查根据：《高层平易近用建筑设计防火规范》GB50045-95(2005版)3.2审查根据：《玻璃幕墙工程技巧规范》JGJ102-20033.3审查根据：《金属与石材幕墙工程技巧规范》JGJ133-20014. 审查要点中对施工图设计文件深度的请求：4.1 审查根据《建筑工程设计文件编制深度划定》5. 审查要点中引用的相干司法律例:5.1 审查根据：《扶植工程质量治理条例》5.2审查根据：扶植部关于《建筑安然玻璃治理划定》。
幕墙工程施工图会审要点
幕墙工程施工图纸会审要点1.总则1.1 为指导建筑幕墙工程施工图设计文件的审查工作，使建筑幕墙工程施工图设计文件的质量符合工程建设标准强制性条文的规定，并切实保障幕墙工程的设计质量，制定本要点。
1.2 本要点供施工人员对建筑幕墙工程进行施工图技术性审查时参考执行。
1.3本要点审查的对象：由支承结构体系与面板组成的，可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。
1.4 建设单位报请建幕墙工程施工图技术性审查的资料应包括以下主要内容：1.4.1 作为建筑幕墙工程设计依据的相关建施、结施图。
改变原有幕墙设计形式及用材的应由原设计人员签字确认。
1.4.2 全套建筑幕墙工程施工图纸及相关结构、热工计算书，采用软件计算的应注明软件名称、版本号。
1.4.3 审查需提供的其它相关资料。
1.5 本要点由下列内容组成：1.5.1 工程建设标准强制性条文：工程建设标准强制性条文是工程建设现行国家和行业标准中直接涉及人民生命财产安全，人身健康，环境保护和公共利益的条文，它同时兼顾了提高经济和社会效益等方面的要求。
凡审查要点中引用的强制性条文，必须在施工图设计文件中贯彻执行。
1.5.2引用的标准：根据行业特点，除相关的强制性条文外，本要点另行引用了一些与强条关系密切，对安全和公众利益影响较大的重要规范条款，供审查机构根据工程具体情况参照执行。
1.5.3 施工图是否达到规定的设计深度要求。
1.5.4 法律、法规和政府文件中涉及技术管理的规定。
1.6本要点所涉及的标准内容应以现行规范标准内容为准。
对工程建设中采用新技术、新工艺、新材料不符合现行强制性条文的。
应由建设单位组织专题技术论证，报苏州建设行政主管部门审定批准。
1.7本要点适用范围为苏州市。
2.审查要点中引用的强制性条文：2.1 审查依据：《建筑结构可靠度设计统一标准》GB50068-20012.2 审查依据：《建筑结构荷载规范》GB50009-20012.3 审查依据：《建筑抗震设计规范》GB50011-20012.4 审查依据：《公共建筑节能设计标准》GB50189-20052.5 审查依据：《建筑物防雷设计规范》GB50057-94（2000版）2.6 审查依据：《钢结构设计规范》GB50017-20032.7 审查依据：《冷弯薄壁型钢结构技术规范》GB50018-20022.8审查依据：《玻璃幕墙工程技术规范》JGJ102-20032.9 审查依据：《金属与石材幕墙工程技术规范》JGJ133-20012.10 审查依据：《混凝土结构后锚固技术规程》JGJ145-20042.11 审查依据：《建筑玻璃应用技术规范》JGJ113-20033.查要点中引用的强制性标准：3.1 审查依据：《高层民用建筑设计防火规范》GB50045-95(2005版)3.2审查依据：《玻璃幕墙工程技术规范》JGJ102-20033.3审查依据：《金属与石材幕墙工程技术规范》JGJ133-20014. 审查要点中对施工图设计文件深度的要求：4.1 审查依据《建筑工程设计文件编制深度规定》5. 审查要点中引用的相关法律法规:5.1 审查依据：《建设工程质量管理条例》5.2审查依据：建设部关于《建筑安全玻璃管理规定》。
施工图设计文件审查意见书
已调整，见附图PJD-106、TJD-108、TJD-110）
2.根据《高层民用建筑设计防火规范》GB50045-1995（2005版）条，建筑幕墙与每层楼板、隔墙处的缝隙，应采用防火封堵材料封堵。此类要求在《玻璃幕墙工程技术规范》JGJ102-2003第条也有相关规定。送审图中如PJD-104未按此条采取相应的防火封堵措施；PJD-105幕墙与梁间应增设竖直方向防火封堵。（回复：已调整，见附图PJD-104、PJD-105）
三、设计深度优化建议及其他：
6.《建筑工程设计文件编制深度规定》2008年版中第条, 所有的节点图均没有标注各种型材的截面代号，未提供型材截面表；施工图设计说明没有采用图框，没有设计、校对、审核人员签名。（回复：已调整并完善）
7.设计说明中应根据《天然花岗石建筑板材》 GB/T18601-2009中第条要求提供石材的弯曲强度、吸水率等相关物理性能要求；这是干挂石材幕墙的最低极限要求，而具体应该采用的石材板块强度等级由计算确定。（回复：已补充，见设计说明）
1.
2.热工计算书中未提供整体热工性能及结论汇总表。
苏州市建筑工程施工图审查意见表
编号：施审（ 12 ）159M号
审
查
意
见
11.热工计算书中未提供整体热工性能及结论汇总表。（回复：已补充，见热工计算书）
违反强制性条文及安全性4条、强制性标准1条，节能方面2条。
图纸质量：较好
审 查 综 合 意 见
该项目的施工图存在违反强制性标准或强制性条文之处，具体内容详见技术审查意见。本工程的施工图设计待修改满足规范要求后方能通过审查。请建设单位与设计单位对本意见书中的内容逐项进行研究处置，在二周内将回复及变更图件的目录编入原有图纸目录并将回复及变更图件（各肆份），变更后的图纸目录（不少于捌份）返回本审查中心进行复核。
苏州市工程建设项目施工图设计文件
苏州市工程建设项目施工图设计文件联合审查管理办法（试行）第一章总则第一条为贯彻落实《国务院办公厅关于全面开展工程建设项目审批制度改革的实施意见》（国办发〔2019〕11号）、《省政府办公厅关于印发江苏省工程建设项目审批制度改革实施方案的通知》（苏政办发〔2019〕53号）等文件，以及根据建设、消防、人防、技防等有关法律法规和规范性文件要求，结合我市实际，特制定本办法。
第二条本办法所称施工图设计文件联合审査（以下简称施工图联合审查），是指在本市行政区域内，按照“统一标准、联合审查、结果互认、共同监管”的思路，将消防、人防、技防等技术审查并入施工图设计文件审查，推行联合审图，相关部门不再进行技术审查。
施工图未经审查合格的，不得使用。
从事房屋建筑工程、市政基础设施工程施工、监理等活动，以及实施对房屋建筑和市政基础设施工程质量安全监督管理，应当以审查合格的施工图为依据。
第三条本办法适用于我市新建（改建、扩建）房屋建筑工程、市政基础设施工程（含结合地面建筑建设的人民防空地下室）施工图设计文件（含工程地质勘察文件）审查。
具体审查范围如下：（一）住宅小区、工厂生活区、地下工程，三层及以上的住宅工程(含建制镇、集镇规划建设用地范围)；（二）建筑面积在300平方米及以上的一般公共建筑工程，国家民用建筑工程设计等级分类标准规定的特殊公共建筑；（三）工程投资额在30万元及以上的工业建筑工程，乙级及以上设计单位方可承接的构筑物；（四）工程投资额在50万元以上的给水、排水、道路、桥隧等市政基础设施工程；（五）涉及城镇生命线的低于30万元或300平方米的建筑物和构筑物；（六）国家民用建筑工程设计等级分类标准规定的中型及以上民用建筑工程的装饰装修，工程投资额在50万元及以上的建筑智能化、建筑幕墙、轻型钢结构等专项工程。
第四条各区住房城乡建设主管部门负责本行政区域内施工图联合审查工作的统筹实施与监督管理，牵头组织开发工程建设项目施工图联合审查管理系统，推动施工图审查无纸化申报、在线审查、全过程数字化监管和实时在线监督，将审查过程、审查结果实时推送、实时告知、实时反馈建设单位和相关部门，实现信息公开透明。
苏州市建设工程施工图审查事项问答
苏州市建设工程施工图审查事项问答一、问：岩土工程勘察报告先期审查报审需提供哪些材料？答：岩土工程勘察报告先期审查报审需提供以下材料：（1）苏州市岩土工程勘察报告先期审查报审表；（2）勘察单位资质证书副本（复印件）及经备案的勘察合同；（3）可行性研究批复或有关项目审批文件；（4）建筑总平面图及单体底层平面图（设计单位盖章）；（5）全套岩土工程勘察报告及相关原始资料；（6）岩土工程勘察、报告编写人员一览表。
二、问：施工图审查报审需提供哪些材料？答：（一）建筑工程施工图设计文件审查报审需提供以下材料：政策性审查（1）苏州市建筑工程施工图设计文件审查报审书；（2）项目计划任务书批复（复印件）；(3) 建设用地规划许可证（复印件）；(4) 设计单位资质证书副本（复印件）、外省市勘察设计单位进苏核验书（复印件）；（5）经备案的勘察设计合同；（6）设计人员一览表。
技术性审查（1）建设项目设计意见书及设计方案审定意见书；（2）重点设防类建筑、高层建筑抗震初步设计文件及审查意见、审批文件；（3）经审查合格的岩土工程勘察报告；（4）设计计算书（含节能设计计算书）；（5）建设项目节水设计审查表；（6）消防审查意见及审批文件。
（二）市政工程施工图设计文件审查报审需提供以下材料：（1）苏州市市政工程施工图设计文件审查报审表；（2）勘察设计单位资质证书副本（复印件）、外省市勘察设计单位进苏核验书（复印件）；（3）可行性研究批复或有关项目审批文件（立项批文）；（4）反映工程造价的有关材料（概预算等）；(5) 全套岩土工程勘察报告（含相关原始资料一份）、全套施工图；（6）设计计算书（改造工程不能提供计算书的应有书面说明）；（7）经备案的勘察设计合同；（8）设计人员一览表。
（三）建筑装饰、幕墙、轻型钢结构、建筑智能化施工图设计文件审查报审需提供以下材料：（1）苏州市建筑装饰、幕墙、轻型钢结构、建筑智能化施工图设计文件审查报审表；（2）设计单位资质证书副本（复印件）及经备案的设计合同；（3）设计人员一览表；(4) 全套设计施工图；（5）相关计算资料（结构、节能等）、反映工程造价的有关材料（概预算等）；（6）通过审查的原有建筑施工图。

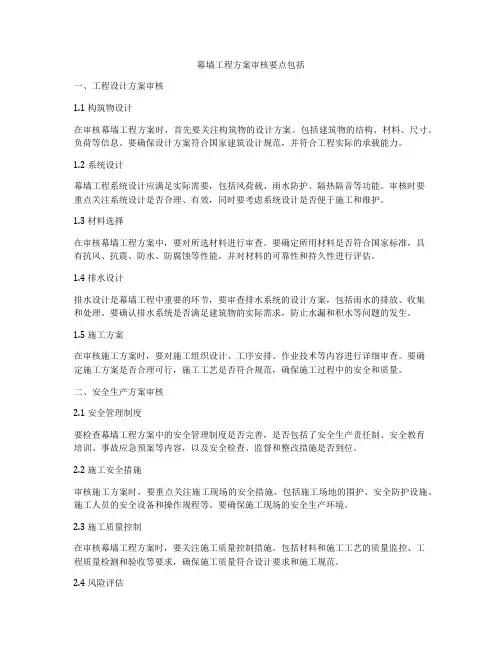

幕墙工程方案审核要点包括
幕墙工程方案审核要点包括一、工程设计方案审核1.1 构筑物设计在审核幕墙工程方案时，首先要关注构筑物的设计方案。
包括建筑物的结构、材料、尺寸、负荷等信息。
要确保设计方案符合国家建筑设计规范，并符合工程实际的承载能力。
1.2 系统设计幕墙工程系统设计应满足实际需要，包括风荷载、雨水防护、隔热隔音等功能。
审核时要重点关注系统设计是否合理、有效，同时要考虑系统设计是否便于施工和维护。
1.3 材料选择在审核幕墙工程方案中，要对所选材料进行审查。
要确定所用材料是否符合国家标准，具有抗风、抗震、防水、防腐蚀等性能，并对材料的可靠性和持久性进行评估。
1.4 排水设计排水设计是幕墙工程中重要的环节，要审查排水系统的设计方案，包括雨水的排放、收集和处理。
要确认排水系统是否满足建筑物的实际需求，防止水漏和积水等问题的发生。
1.5 施工方案在审核施工方案时，要对施工组织设计、工序安排、作业技术等内容进行详细审查。
要确定施工方案是否合理可行，施工工艺是否符合规范，确保施工过程中的安全和质量。
二、安全生产方案审核2.1 安全管理制度要检查幕墙工程方案中的安全管理制度是否完善，是否包括了安全生产责任制、安全教育培训、事故应急预案等内容，以及安全检查、监督和整改措施是否到位。
2.2 施工安全措施审核施工方案时，要重点关注施工现场的安全措施。
包括施工场地的围护、安全防护设施、施工人员的安全设备和操作规程等。
要确保施工现场的安全生产环境。
2.3 施工质量控制在审核幕墙工程方案时，要关注施工质量控制措施。
包括材料和施工工艺的质量监控、工程质量检测和验收等要求，确保施工质量符合设计要求和施工规范。
2.4 风险评估要对幕墙工程的风险进行评估，包括施工过程中的安全风险、施工现场的危险源、特殊气候条件下的施工安全等方面进行评估。
确保施工过程中的安全可控。
2.5 现场监督要审核现场监督措施和监督机制，包括施工现场的监督人员安排、监督设备的配置、监督频率及内容等，确保施工过程中的安全生产。
幕墙工程方案审核要点是什么
幕墙工程方案审核要点是什么1.设计方案幕墙的设计方案是整个工程的基础，必须符合国家相关标准和规范。
审核设计方案时，要重点关注以下几个方面：（1）结构设计：要求结构设计严谨、合理，能够承受外部风载荷、自重以及其他荷载。
同时要保证整个幕墙结构的稳定性和安全性。
（2）密封设计：对幕墙的密封性能进行审核，确保幕墙能够有效地防止雨水、风沙等外界因素的侵入，保证建筑内部的干燥和温暖。
（3）隔热隔音设计：审核隔热隔音方案，确保幕墙能够在保持建筑内部舒适的同时，最大限度地减少外界噪音和热量的传入。
2.材料选型幕墙的材料选型非常重要，直接影响到幕墙的使用寿命和安全性。
审核材料选型时，要重点考虑以下几个方面：（1）铝合金材料：审核铝合金材料的牌号、厚度、强度等技术指标，确保选用的铝合金能够满足工程要求。
（2）玻璃材料：审核玻璃的规格、强度、抗风压性能等指标，确保玻璃能够承受外部风载荷和冲击力。
（3）密封胶：审核密封胶材料的耐候性、耐老化性能等指标，确保密封胶能够长期保持良好的密封效果。
3.施工工艺幕墙的施工工艺直接关系到工程质量和进度，审核施工工艺时需要特别关注以下几个方面：（1）幕墙安装：审核幕墙的安装方案和工艺流程，确保安装过程中能够严格按照设计要求进行，并保证幕墙的安装质量。
（2）密封处理：审核幕墙的密封处理工艺，确保密封胶的涂抹均匀、密实，能够有效地防止雨水和空气的侵入。
（3）洁净施工：审核施工现场的洁净度要求，确保施工过程中能够有效防止杂物和灰尘的污染。
4.安全防护幕墙工程属于高空作业，审核安全防护措施是非常重要的一项任务，要特别注意以下几个方面：（1）安全设施：审核施工现场的安全设施设置情况，包括围护、防护网、安全网等，确保施工人员能够在安全的环境下进行作业。
（2）作业程序：审核工程施工作业程序和安全操作规程，确保施工人员严格遵守相关规定，做到安全第一。
（3）紧急预案：审核紧急预案的制定情况，包括火灾、坠落等突发事件的处理措施，确保能够在发生紧急情况时有序地进行应急处置。
苏州市建筑幕墙工程施工图设计文件审查要点
★规范、规程学习苏州市建筑幕墙工程施工图设计文件审查要点(试行)总则1.1 为指导苏州市建筑幕墙工程施工图设计文件的审查工作,使本市的建筑幕墙工程施工图设计文件的质量符合工程建设标准强制性条文的规定,并切实保障幕墙工程的设计质量,特制定本要点.1.2 本要点供施工图审查机构对本市的建筑幕墙工程进行施工图技术性审查时参考执行.1.3本要点审查的对象:由支承结构体系与面板组成的,可相对主体结构有一定位移能力,不分担主体结构所受作用的建筑外围护结构或装饰性结构.1.4 建设单位报请建筑幕墙工程施工图技术性审查的资料应包括以下主要内容:1.4.1 作为建筑幕墙工程设计依据的相关建施,结施图.改变原有幕墙设计形式及用材的应由原设计人员签字确认.1.4.2 全套建筑幕墙工程施工图纸及相关结构,热工计算书,采用软件计算的应注明软件名称,版本号.1.4.3 审查需提供的其它相关资料.1.5 本要点由下列内容组成:1.5.1 工程建设标准强制性条文:工程建设标准强制性条文是工程建设现行国家和行业标准中直接涉及人民生命财产安全,人身健康,环境保护和公共利益的条文,它同时兼顾了提高经济和社会效益等方面的要求.凡审查要点中引用的强制性条文,必须在施工图设计文件中贯彻执行.1.5.2引用的标准:根据行业特点,除相关的强制性条文外,本要点另行引用了一些与强条关系密切,对安全和公众利益影响较大的重要规范条款,供审查机构根据工程具体情况参照执行.1.5.3 施工图是否达到规定的设计深度要求.1.5.4 法律,法规和政府文件中涉及技术管理的规定.1.6本要点所涉及的标准内容应以现行规范标准内容为准. 对工程建设中采用新技术,新工艺,新材料不符合现行强制性条文的.应由建设单位组织专题技术论证,报苏州建设行政主管部门审定批准.1.7本要点适用范围为苏州市.审查要点中引用的强制性条文:2.1 审查依据：《建筑结构可靠度设计统一标准》GB50068-20012.2 审查依据：《建筑结构荷载规范》GB50009-20012.3 审查依据：《建筑抗震设计规范》GB50011-20012.4 审查依据：《公共建筑节能设计标准》GB50189-20052.5 审查依据：《建筑物防雷设计规范》GB50057-94（2000版）2.6 审查依据：《钢结构设计规范》GB50017-20032.7 审查依据：《冷弯薄壁型钢结构技术规范》GB50018-20022.8审查依据：《玻璃幕墙工程技术规范》JGJ102-20032.9 审查依据：《金属与石材幕墙工程技术规范》JGJ133-20012.10 审查依据：《混凝土结构后锚固技术规程》JGJ145-20042.11 审查依据：《建筑玻璃应用技术规范》JGJ113-20033. 查要点中引用的强制性标准：3.1 审查依据：《高层民用建筑设计防火规范》GB50045-95(2005版)3.2审查依据：《玻璃幕墙工程技术规范》JGJ102-20033.3审查依据：《金属与石材幕墙工程技术规范》JGJ133-20014. 审查要点中对施工图设计文件深度的要求：4.1 审查依据《建筑工程设计文件编制深度规定》5. 审查要点中引用的相关法律法规:5.1 审查依据：《建设工程质量管理条例》5.2审查依据：建设部关于《建筑安全玻璃管理规定》。
苏州市建筑装饰工程施工图设计文件审查要点doc
苏州市建筑装饰工程施工图设计文件审查要点doc1. 总那么1.1为指点我市修建装饰工程施工图设计文件〔以下简称装饰施工图〕审查任务,依据«树立工程质量管理条例»、«树立工程勘察设计管理条例»和«江苏省房屋修建和市政基础设备工程施工图设计文件审查管理实施意见»有关规则要求，特制定本审查要点。
1.2本要点供我市施工图审查机构停止装饰施工图技术性审查时参考运用。
1.3树立单位报送装饰施工图技术性审查的资料应包括以下主要内容：1.3.1全套装饰施工图设计文件〔含计算书〕。
1.3.2审查需求提供的其他相关资料。
1.4装饰施工图技术性审查应包括以下主要内容：1.4.1能否契合«工程树立规范强迫性条文»和其他有关工程树立强迫性规范。
1.4.2能否契合公共利益。
1.4.3装饰施工图能否到达规则的设计深度要求。
1.5修建装饰工程对修建物的原设计用途、运用环境和工程结构能否改动，树立单位及相关设计单位应作出说明，并出具承诺书。
1.6修建装饰工程对修建物的原设计用途、运用环境和工程结构有改动的，应由修建物原设计单位及设计人员签字盖章确认，或由业主委托有相关资质的设计单位重新设计，并将重新设计的修建工程〔或改建工程〕施工图设计文件报审查机构审查。
1.7 控制维护修建装饰工程按国度和中央有关规则另行处置。
1.8本要点所触及规范内容以现行规范规程内容为准。
2. 结构专业2.1修建装饰工程改动原结构的用途及运用环境有改动的，按总那么第六条操持，审查部门依据树立部«施工图设计文件审查要点〔试行〕»有关结构专业局部外容停止审查。
2.2修建装饰工程自身的结构平安参照树立部«施工图设计文件审查要点〔试行〕»有关结构专业局部外容停止审查。
4. 电气专业5. 给排水专业。
幕墙工程施工图纸审查意见
幕墙工程施工图纸审查意见在审查幕墙工程施工图纸时，需要充分考虑设计图纸和施工实际情况，从而保证工程施工的质量和安全。
以下是对幕墙工程施工图纸审查意见的详细解析：一、幕墙工程施工图纸内容审查：1. 确保施工图纸符合设计图纸要求，且内容准确无误。
2. 确认施工图纸中的所有尺寸、平面布置、细部连接等都符合相关规范要求。
3. 确保施工图纸中的玻璃、铝材、密封胶等材料的规格、品牌、型号等都符合设计要求，并在图纸中明确标注。
4. 确保施工图纸中的玻璃幕墙结构设计合理，承重、抗风压能力满足要求。
5. 确保施工图纸中的预埋件、连接件等部件的设计和施工工艺合理可行。
6. 确保施工图纸中的幕墙运行、维护标准说明清晰明了，便于后期维护管理。
二、幕墙工程施工图纸符合性审查：1. 确保施工图纸符合国家、地方相关规范标准，及时更新和调整。
2. 确认施工图纸中对于地质、气候等特殊情况的处理符合实际情况。
3. 确保施工图纸中的工程量计算准确无误，防止后期工程变更及支付争议。
4. 确保施工图纸中的设计和工程造价预算相符，避免工程施工中的额外费用。
5. 确保施工图纸中的施工工艺和安全措施符合规范要求，保障施工人员的人身安全。
三、幕墙工程施工图纸施工工艺审查：1. 确保施工图纸中的施工工艺方案具体可行，施工细则清晰明了。
2. 确认施工图纸中的施工工艺符合相关规范标准，保障工程质量。
3. 确保施工图纸中的施工工艺计划合理，施工周期可靠，并在图纸中详细标明。
4. 确认施工图纸中的施工工艺与材料的搭配和处理方法合理，避免工程质量问题。
5. 确保施工图纸中的施工工艺符合环保要求，确保施工不对环境造成污染。
四、幕墙工程施工图纸户外模拟审查：1. 通过户外模拟审查，确认施工图纸中的设计效果与实物效果一致，满足设计要求。
2. 确认户外模拟审查中的光线透明度、反射性能等指标符合标准要求。
3. 确认户外模拟审查中的施工材料、颜色搭配与设计图纸一致，保持一致性。
