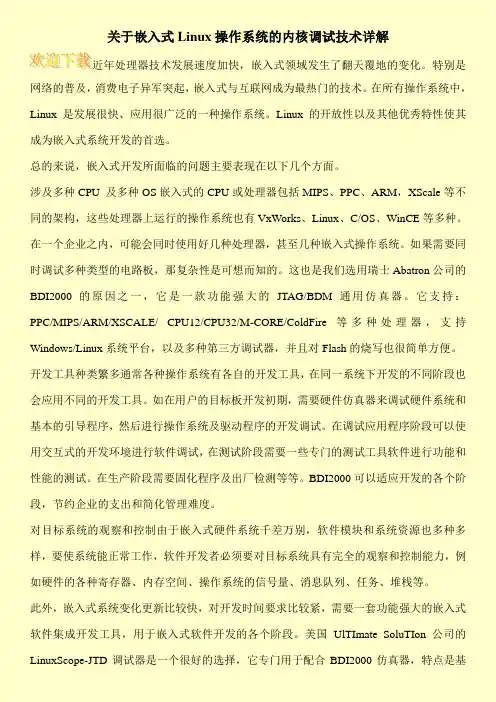

关于嵌入式Linux操作系统的内核调试技术详解

关于嵌入式Linux操作系统的内核调试技术详解

关于嵌入式Linux操作系统的内核调试技术详解近年处理器技术发展速度加快,嵌入式领域发生了翻天覆地的变化。

特别是网络的普及,消费电子异军突起,嵌入式与互联网成为最热门的技术。

在所有操作系统中,Linux是发展很快、应用很广泛的一种操作系统。

Linux的开放性以及其他优秀特性使其成为嵌入式系统开发的首选。

总的来说,嵌入式开发所面临的问题主要表现在以下几个方面。

涉及多种CPU 及多种OS嵌入式的CPU或处理器包括MIPS、PPC、ARM,XScale等不同的架构,这些处理器上运行的操作系统也有VxWorks、Linux、C/OS、WinCE等多种。

在一个企业之内,可能会同时使用好几种处理器,甚至几种嵌入式操作系统。

如果需要同时调试多种类型的电路板,那复杂性是可想而知的。

这也是我们选用瑞士Abatron公司的BDI2000的原因之一,它是一款功能强大的JTAG/BDM通用仿真器。

它支持:PPC/MIPS/ARM/XSCALE/ CPU12/CPU32/M-CORE/ColdFire等多种处理器,支持Windows/Linux系统平台,以及多种第三方调试器,并且对Flash的烧写也很简单方便。

开发工具种类繁多通常各种操作系统有各自的开发工具,在同一系统下开发的不同阶段也会应用不同的开发工具。

如在用户的目标板开发初期,需要硬件仿真器来调试硬件系统和基本的引导程序,然后进行操作系统及驱动程序的开发调试。

在调试应用程序阶段可以使用交互式的开发环境进行软件调试,在测试阶段需要一些专门的测试工具软件进行功能和性能的测试。

在生产阶段需要固化程序及出厂检测等等。

BDI2000可以适应开发的各个阶段,节约企业的支出和简化管理难度。

对目标系统的观察和控制由于嵌入式硬件系统千差万别,软件模块和系统资源也多种多样,要使系统能正常工作,软件开发者必须要对目标系统具有完全的观察和控制能力,例如硬件的各种寄存器、内存空间、操作系统的信号量、消息队列、任务、堆栈等。

linux2.6内核裁剪说明

linux2.6内核裁剪说明

Linux内核裁剪与移植内核,即操作系统。

它为底层的可编程部件提供服务,为上层应用程序提供执行环境。

内核裁剪就是对这些功能进行裁剪,选取满足特定平台和需求的功能。

不同的硬件平台对内核要求也不同,因此从一个平台到另一个平台需要对内核进行重新配置和编译。

操作系统从一个平台过渡到另一个平台称为移植。

Linux是一款平台适应性且容易裁剪的操作系统,因此Linux在嵌入式系统得到了广泛的应用。

本章将详细讲解内核裁剪与移植的各项技术。

4.1 Linux内核结构Linux内核采用模块化设计,并且各个模块源码以文件目录的形式存放,在对内核的裁剪和编译时非常方便。

下面介绍内核的主要部分及其文件目录。

4.1.1 内核的主要组成部分在第1章中已经介绍了Linux内核主要的5个部分:进程调度、内存管理、虚拟文件系统、网络接口、进程通信。

在系统移植的时候,它们是内核的基本元素,这5个部分之间的关系,如图4.1所示。

图4.1 Linux内核子系统及其之间的关系进程调度部分负责控制进程对CPU的访问。

内存管理允许多个进程安全地共享主内存区域。

内存管理从逻辑上分为硬件无关部分和硬件相关部分。

硬件无关部分提供了进程的映射和逻辑内存的对换;硬件相关部分为内存管理硬件提供了虚拟接口。

虚拟文件系统隐藏了不同类型硬件的具体细节,为所有的硬件设备提供了一个标准的接口,VFS提供了十多种不同类型的文件系统。

网络接口提供了对各种网络标准的存取和各种网络硬件的支持。

进程通信部分用于支持进程间各种不同的通信机制。

进程调度处于核心位置,内核的其他子系统都要依赖它,因为每个子系统都存在进程挂起或恢复过程。

* 进程调度与内存管理之间的关系:这两个子系统为互相依赖关系。

在多道程序环境下,程序要运行必须为之创建进程,而创建进程首先就是要将程序和数据装入内存。

另外,内存管理子系统也存在进程的挂起和恢复过程。

* 进程间通信与内存管理之间的关系:进程间通信子系统要依赖内存管理支持共享内存通信机制,通过对共同的内存区域进行操作来达到通信的目的。

linux内核printascii详解

linux内核printascii详解

linux内核printascii详解printasccii的实现在arch/arm/kernel/debug.S中,其中涉及到的文件还有arch/arm/plat-s3c/include/plat/debug-macro.S,arch/arm/mach-s3c2410/include/mach/debug-marco.SENTRY(printascii)addruart r3 /* 选择UARTn的第一个寄存器地址,一般默认选择UART0则r3=0x5000_0000 */b 2f1: waituart r2, r3senduart r1, r3busyuart r2, r3teq r1, #'\n'moveq r1, #'\r'beq 1b2: teq r0, #0 /* 在调用printascii时,r0一般指向要输出的buffer */ldrneb r1, [r0], #1teqne r1, #0 /* 判断是否到了字符串末尾 */bne 1bmov pc, lrENDPROC(printascii)ENTRY(printch) //这里是现实打印一个字符addruart r3mov r1, r0mov r0, #0b 1bENDPROC(printch)下面分别介绍addruart,waituart,senduart,busyuartaddruart的定义在arch/arm/plat-s3c/include/plat/debug-macro.S,主要用来选择uart。

#define S3C2410_UART1_OFF (0x4000)#define SHIFT_2440TXF (14-9).macro addruart, rxmrc p15, 0, \rx, c1, c0 /* 读c1控制寄存器 */tst \rx, #1 /* 测试MMU是否开启 */ldreq \rx, = S3C24XX_PA_UART //直接使用物理地址访问UART 的寄存器ldrne \rx, = S3C24XX_VA_UART //使用虚拟地址访问UART的寄存器,那么就一定要位UART的寄存器建立页表映射在head.S中#if CONFIG_DEBUG_S3C_UART != 0/* 默认使用UART0来显示,如果CONFIG_DEBUG_S3C_UART不等于0则选择相应UART */add \rx, \rx, #(S3C2410_UART1_OFF * CONFIG_DEBUG_S3C_UART)#endif这个三个宏的定义在arch/arm/plat-s3c/include/plat/debug-macro.S中 waituart,senduart,busyuart,waituart是等待Tx FIFO为empty,而busyuart则是判断Tx FIFO是否full,如果full那么就忙循环等待,知道fifo不满为止。

嵌入式Linux2.6内核启动流程)

嵌入式Linux2.6内核启动流程)

Linux内核构成(国嵌)Linux/arch/arm/boot/compressed/head.s1.解压缩2.初始化3.启动应用程序1 arch/arm/boot/compressed/Makefile arch/arm/boot/compressed/vmlinux.lds2. arch/arm/kernel/vmlinux.ldsLinux内核启动流程(国嵌)arch/arm/boot/compressed/start.S(head.s—负责解压缩)Start:.type start,#function.rept 8mov r0, r0.endrb 1f.word 0x016f2818 @ Magic numbers to help the loader.word start @ absolute load/run zImage address.word _edata @ zImage end address1: mov r7, r1 @ save architecture IDmov r8, r2 @ save atags pointer这也标志着u-boot将系统完全的交给了OS,bootloader生命终止。

之后代码在133行会读取cpsr并判断是否处理器处于supervisor模式——从u-boot进入kernel,系统已经处于SVC32模式;而利用angel进入则处于user模式,还需要额外两条指令。

之后是再次确认中断关闭,并完成cpsr写入mrs r2, cpsr @ get current modetst r2, #3 @ not user?bne not_angelmov r0, #0x17 @ angel_SWIreason_EnterSVCswi 0x @ angel_SWI_ARMnot_angel:mrs r2, cpsr @ turn off interrupts toorr r2, r2, #0xc0 @ prevent angel from runningmsr cpsr_c, r2然后在LC0地址处将分段信息导入r0-r6、ip、sp等寄存器,并检查代码是否运行在与链接时相同的目标地址,以决定是否进行处理。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

嵌入式系统搭建过程中,对于系统平台搭建工程师在完成Bootloader 的调试之后就进入Kernel 裁减移植的阶段,其中最重要的一步是Kernel 启动的调试,在调试Kernel 过程中通常遇到最常见的问题是启动异常:
Uncompressing Linux............................................................
........................... done, booting the kernel.( 挂死在此处)
注意:这里是arch/arm/boot/compressed/head.S的解压过程,调用了decompress_kernel()(同目录下的misc.c)->include/asm-arm/arch-xxx/uncompress.h的putc()实现。

这是在uboot中初始化的,用的是物理地址,因为此时内核还没有起来。

而printascii则是调用了汇编。

printascii()位于arch/arm/kernel/debug.S,他需要调用虚拟地址,此虚拟地址通过machine_start提供,而相关的宏在include/asm/arch-xxx/debug-macro.S实现,这下明白了。

10-05-14添加:debug.s里面需要判断一下当前是否打开了mmu,然后指定uart的基址。

在解压阶段的head.s,mmu是1:1映射,目的是加快速度。

到了内核的head.s,就是真正的mmu了,此时就是虚拟地址了。

导致驱动异常(启动挂死)的原因有很多,如基于EVM 板的硬件做了修改(如更改了FLASH 空间大小、地址和型号,更改了SDRAM 、DDR SDRAM 空间大小、地址和型号,更改了晶振频率等),板卡ID号不支持等。

那么如何进行调试那,其实有两种调试技术比较有效。

Kernel 启动调试技术- 使用printascii() 函数跟踪start_kernel() 有没运行,在booting the kernel 之后Kernel 最先执行的是start_kernel() 函数,确认start_kernel() 有否执行就是在其开始代码段添加printascii("start_kernel …") ,如果串口没有打印出start_kernel …,说明start_kernel() 没有运行,那么可能的原因有Bootloader 配置的启动参数错误、 Kernel 加载到(DDR) SDRAM 的地址不正确, Kernel 编译时指定的(DDR) SDRAM 运行地址不正确等。

这样就需要一项一项排查错误,当错误被排查完毕,通常打印出start_kernel …是种必然,如果打印出这仪信息说明 Kernel已进入到start_kernel() 执行,如果此时有串口启动打印就比较成功了,如果仍然没有打印启动信息,就需要另外一种调试技术。

附代码修改:init/main.c <<-

extern void printascii(const char*); // Modify
asmlinkage void __init start_kernel(void)
{
char * command_line;
extern struct kernel_param __start___param[], __stop___param[];
printascii("start_kernel …"); // Modify
smp_setup_processor_id();

->>
Kernel 启动调试技术- 使用printascii() 函数打印printk() 缓存信息,如果Kernel已进入到start_kernel() 执行,仍然没有启动信息打印出来,说明串口波特率出问题的可能性比较大,启动信息是暂时缓存到临时buffer--printk_buf 中的,进入start_kernel() 中会对串口波特率重新初始化,当初始化完成后,缓存的系统启动信息便打印出来,不能打印说明用于串口波特率初始化的系统时钟源没有初始化正确,通常是系统时钟源和实际的晶振频率不一致导致的,通常排查和解决这个问题后,系统启动信息是能正确打印的。

为了帮助解决问题,可以使用 printascii() 打印printk_buf 内容。

这样就能把printascii ()打印的系统信息和预想的系统信息进行比较,从而加快解决问题的进度。

附代码修改:kernel/printk.c <<-

extern void printascii(const char*); // Modify
static char printk_buf[1024]; // Modify
asmlinkage int printk(const char *fmt, ...)
{
va_list args;
int r;
va_start(args, fmt);
r = vprintk(fmt, args);
va_end(args);
printascii(printk_buf); // Modify
return r;
}

static int recursion_bug;
static int new_text_line = 1;
//static char printk_buf[1024]; // Modify

->>
如上是Kernel 裁减移植过程中最重要的两个启动调试技术,灵活使用将带来工作效率的提升,不管硬件平台是那种ARM 或者其它类型的CPU ,也不管是哪个 Kernel 版本(如Linux-2.6.24 、
Linux-2.6.30 等都可以采用这两个启动调试技术解决实际问题。

为了支持 printascii() 函数,需要在 Kernel 裁减中(make menuconfig )添加Kernel hacking ->
Kernel low - level debugging functions 的支持。

我的补充:
1/ 可以在/kernel/head.s里添加打印看是否跑到mmu开启前:
__turn_mmu_on:
//打印一个字符a
mov r9,r0
mov r0,'a'
bl printascii //该函数位于arch/arm/kernel/debug.s,调用了 include/mach/debug-macro.S
mov r0,r9
//现在开启mmu
mov r0, r0
mcr p15, 0, r0, c1, c0, 0 @ write control reg
mrc p15, 0, r3, c0, c0, 0 @ read id reg
mov r3, r3
mov r3, r3
mov pc, r13 /*实际调用了__switch_data,在head-common.s*/
2/ 一般按楼上方法,在startkernel就可以打印出来,如果:在第一步可以打印,而开启mmu后不能打印,那绝对是虚拟地址映射问题,这个问题我搞了2天了....
3/ 如果还没有反应,就要检查串口打印那段 debug-macro.S 是否有问题了。

总结一下:
/compressed/head.s和/kernel/head.s基本上不用改,看文件头,2001年写的,就知道了.呵呵.。
