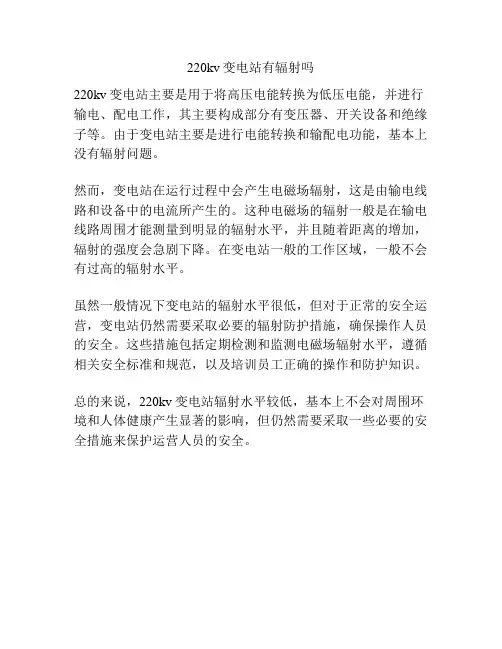

220kv变电站有辐射吗
220kv变电站有辐射吗
220kv变电站主要是用于将高压电能转换为低压电能，并进行输电、配电工作，其主要构成部分有变压器、开关设备和绝缘子等。
由于变电站主要是进行电能转换和输配电功能，基本上没有辐射问题。
然而，变电站在运行过程中会产生电磁场辐射，这是由输电线路和设备中的电流所产生的。
这种电磁场的辐射一般是在输电线路周围才能测量到明显的辐射水平，并且随着距离的增加，辐射的强度会急剧下降。
在变电站一般的工作区域，一般不会有过高的辐射水平。
虽然一般情况下变电站的辐射水平很低，但对于正常的安全运营，变电站仍然需要采取必要的辐射防护措施，确保操作人员的安全。
这些措施包括定期检测和监测电磁场辐射水平，遵循相关安全标准和规范，以及培训员工正确的操作和防护知识。
总的来说，220kv变电站辐射水平较低，基本上不会对周围环境和人体健康产生显著的影响，但仍然需要采取一些必要的安全措施来保护运营人员的安全。
220kV变电站和110kV变电站有那些区别？
220kV变电站和110kV变电站有那些区别？
220KV 110KV 是指变电站入电的电压,在远距离输电中,通常把电压分成几个级别,常用的高压输电中,比较多的是10KV,35KV,而110KV/220KV变电站就是把输入电压转变成中低压往下级传输。
从供电可靠性上，明显220kV及以上要高与110kV变电站，所以在一次接线方式上差别很大。
根据工程的具体情况，110kV变电站明显简单。
在电气方面，110kV实现的是三相一次重合闸，（检压或检同期，两个有严格的区别）。
220kV及以上的变电站要求实现综合重合闸，（检压或检同期）。
在保护配置上，110kV及以下的只需要配置1套完整的保护，（包括线路和电气设备）220kV 及以上要求配置2套主保护，而且彼此独立。
同一个厂家的2套不同保护或不同厂家的同一保护。
目的是为了保证出现电气故障时，确保故障完全切除，来保证设备的安全。
开关的操作方式不同。
具体一些细节，我们可以进行讨论或参阅有关资料。
在通信方面：110kV及以上基本都属于单以太网结构，整套装置全部集中在主控制室。
220kV及以上的都属于双网结构，采用分布安装的方式。
尤其是规模比较大的变电站，设立专门的保护小室，主控制室与通信室相对独立，但都在主控制楼内。

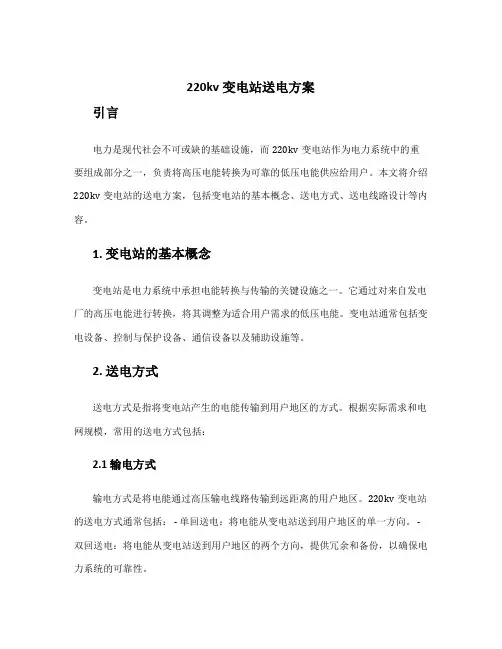

220kv变电站送电方案
220kv变电站送电方案引言电力是现代社会不可或缺的基础设施，而220kv变电站作为电力系统中的重要组成部分之一，负责将高压电能转换为可靠的低压电能供应给用户。
本文将介绍220kv变电站的送电方案，包括变电站的基本概念、送电方式、送电线路设计等内容。
1. 变电站的基本概念变电站是电力系统中承担电能转换与传输的关键设施之一。
它通过对来自发电厂的高压电能进行转换，将其调整为适合用户需求的低压电能。
变电站通常包括变电设备、控制与保护设备、通信设备以及辅助设施等。
2. 送电方式送电方式是指将变电站产生的电能传输到用户地区的方式。
根据实际需求和电网规模，常用的送电方式包括：2.1 输电方式输电方式是将电能通过高压输电线路传输到远距离的用户地区。
220kv变电站的送电方式通常包括： - 单回送电：将电能从变电站送到用户地区的单一方向。
- 双回送电：将电能从变电站送到用户地区的两个方向，提供冗余和备份，以确保电力系统的可靠性。
2.2 配电方式配电方式是将电能通过低压配电网传输到用户的方式。
220kv变电站的送电方式通常采用： - 环网供电：将电能送往用户地区后，形成一个封闭的环形供电网，以提供电力系统的可靠性和灵活性。
- 放射状供电：将电能从变电站通过放射状配电线路传输到各个用户地区，适用于用户分布广泛或电网规模较小的情况。
3. 送电线路设计送电线路设计是确保电能传输到用户地区的关键环节。
在220kv变电站的送电线路设计中，需要考虑以下几方面的要素：3.1 线路选型220kv变电站的送电线路选型需要考虑输电距离、功率负荷、线路电流等因素。
常见的线路选型包括： - 悬空绝缘线路：适用于电网规模较大、输电距离较远的情况。
- 绝缘电缆线路：适用于电网规模较小、输电距离较短的情况。
3.2 线路布置220kv变电站的送电线路布置需要考虑地理条件、环境要求、土地利用等因素。
常见的线路布置方法包括： - 直线布置：适用于地形平坦、无障碍物的区域。
2200kV变电站安全事项
进入供电车间安全注意事项：
1.220KV变电站有强电场、强磁场、噪音危害，进入现场必须正确穿戴劳动保护用品，否则不得进入现场。
2.变电站电压等级为220kV。
220kV设备不停电时安全距离为
3.0米，必须与带电设备保持足够的安全距离，严禁触摸带电设备。
3.值班人员不准单独移开或超过遮拦及警戒线对设备进行任何操作和巡视；
4.严格执行操作五制，做到五不操作:操作任务目的不清楚不操作，没有操作票，操作票不合格不操作，命令不下不操作，有疑问没搞清楚不操作。
5.在电气设备上工作，必须按规定做好组织措施和技术措施；
6.电气设备上工作至少有两人在一起工作，一人操作，一人监护；
7.高空作业必须系好安全带和防护绳；
8.站内搬运长物梯子时，必须两人抬运严禁高处头部；
9.严禁在工作现场嬉笑打闹、大声喧哗；严禁在现场吸烟；
10.雷雨、大风天气时禁止进入高压设备区；
11.高压设备接地时，保持距离在室外8米以上，室内4米以外，接近时要穿绝缘靴。
12.巡视人员在巡视高压设备时不得进行其它工作。
13.
牌子尺寸：1.6m*1.4m ，数量：1块。
220kv变电站安全距离
220kv变电站安全距离220kv变电站是电力系统中的重要组成部分，其安全距离的确定对于变电站的安全运行至关重要。
安全距离的合理确定可以有效地减少事故的发生，保障人员和设备的安全。
本文将就220kv变电站的安全距离进行详细介绍，以期为相关人员提供参考。
首先，220kv变电站的安全距离需要考虑的因素有很多，其中包括变电站的电压等级、设备的类型和数量、周围环境等。
在确定安全距离时，需要综合考虑这些因素，以确保安全距离的准确性和有效性。
其次，根据相关的规范和标准，220kv变电站的安全距离一般包括人员安全距离和设备安全距离。
人员安全距离是指在变电站周围工作人员的安全距离，而设备安全距离是指变电站设备之间以及设备与周围环境之间的安全距离。
这两者都是非常重要的，需要严格按照规范来确定和执行。
另外，在确定220kv变电站的安全距离时，还需要考虑到变电站的运行状态和可能出现的异常情况。
在变电站正常运行时的安全距离可能与变电站发生故障时的安全距离有所不同，因此需要对不同情况下的安全距禿进行综合考虑和确定。
此外，220kv变电站的安全距离还需要与周围环境和相关设备的安全距离进行协调。
周围环境的变化可能会对变电站的安全距离产生影响，因此需要及时进行调整和修订。
同时，与变电站相关的设备的安全距离也需要与变电站的安全距离进行协调，确保整体的安全性。
最后，对于220kv变电站的安全距离，需要进行定期的检查和评估。
随着时间的推移，变电站周围环境和设备可能会发生变化，因此需要定期对安全距离进行检查和评估，及时发现和解决问题，确保安全距禿的有效性和准确性。
总的来说，220kv变电站的安全距离是一个复杂而又重要的问题，需要综合考虑多种因素，并严格按照规范和标准来确定和执行。
只有做到这一点，才能有效地保障变电站的安全运行，减少事故的发生，保障人员和设备的安全。
希望本文的介绍能够对相关人员有所帮助，引起足够的重视和关注。
220kV变电站一次设计
220kV变电站一次设计
介绍
本文档旨在对220kV变电站一次设计进行概述和分析。
其中包括变电站的基本概念、设计要求和关键考虑因素，以及必要的技术规范和安全措施等内容。
变电站基本概念
变电站定义
变电站是用于将电能从高压输电线路转换为适用于配电系统和用户的低压电能的设施。
变电站分类
- 220kV变电站属于高压变电站，通常用于传输长距离和大功率的电能。
- 一次设计指的是该变电站的主要设备和布置设计。
设计要求和关键考虑因素
设计要求
- 220kV变电站应满足电力系统的可靠性和稳定性要求。
- 设计应考虑变电站的安全运行、维护和管理。
- 考虑变电站的扩容和可持续发展。
关键考虑因素
- 变电站的布局和场地选择。
- 电力系统负荷计算和容量规划。
- 主要设备的选型和配置。
- 系统的绝缘和接地设计。
- 保护和自动化系统的设计。
- 安全和环境保护要求的满足。
技术规范和安全措施
技术规范
- 设计应符合相关的电力行业标准和规范要求。
- 按照国家或地方的法律法规执行。
安全措施
- 设计中应考虑安全运行和保护人员的要求。
- 按照相关安全规程对设备和系统进行检测和测试。
总结
本文档对220kV变电站一次设计进行了简要介绍，并提出了设计要求、关键考虑因素、技术规范和安全措施等方面的内容。
在进行设计时，应遵循相关规范和标准，保证变电站的可靠性、安全性和可持续性发展。
220kV变电站主要参数
10kV开关和刀闸参数 10kV开关和刀闸参数 kV
CT参数 参数
额定电压 变比 600/5A 200/5A 800/5A 2X600/5A
主变进线靠主变侧CT 及220kV出线靠负荷侧CT
2X600/6A
220kV出线靠母线侧CT
2X1000/5A
母联开关靠I母侧CT
2X1000/6A
母联开关靠II母侧CT
Y5WZ YH5WZ
51 17
134 45
操动机构
电动 电动 套管泄露比距 高压 2.5cm/kV 中、低压 3.1cm/kV
操动机构
操动机构
准确级次 0.2 0.5 3P 3P 0.5 10P20
0.2 0.5 3P 3P 0.2 0.5 3P 3P
主变参数
SFSZ11-150000/220 YN,Yn0,d11
35kV开关和刀闸参数 35kV开关和刀闸参数 kV
设备名称 主变进线及分段开关 出线开关 主变进线及分段刀闸及地刀 出线侧刀闸及地刀 设备名称 主变进线及分段开关 10kV(1-3S)出线开关C 10kV10-12S)出线开关 10kV(19-21S)出线开关 10kV(28-30S)出线开关 出线及TC/TCR开关 主变进线及分段刀闸 出线侧刀闸 设备名称 主变220kV侧CT 高压侧中性点套管CT 中压侧中性点套管CT 主变进线靠母线侧CT 额定电压 40.5kV 40.5kV 40.5kV 40.5kV 额定电压 12kV 12kV 12kV 40.5kV 40.5kV 额定电流 2500A 1250A 3000A 1250 额定电流 5000A 2000 1250A 5000A 5000A 额定开断电流 31.5kA 31.5kA 31.5kA 31.5kA 额定开断电流 50kA 31.5kA 31.5kA 50kA/2s 50kA 准确级次 5P30 5P30 0.5 5P30 5P30 5P30 5P30 5P30 0.5 5P30 5P30 0.2S 5P30 5P30 5P30 0.5
220kV变电运行知识分享
•
•
•
220kV变电站GIS设备
GIS主要元件结构如下：
• （5）母线。母线有两种结构形式：一种是三相母线封闭在一个筒内，导电杆 采用条形（盆形）绝缘子固定，它的优点是外壳涡流损耗小，相应地载流容 量大。但是，三相母线布置在一个筒内，不仅电动力大，而且存在三相短路 的可能性。另一种是单相母线筒，即每相母线封闭在一个筒内。它的主要优 点是杜绝三相短路的可能性，圆筒直径较同电压等级的三相母线的小。但是 ，存在着占地面积较大、加工量大、外壳涡流损耗大等缺点。 （6）避雷器。目前广泛采用的是氧化锌（ZnO）避雷器，也有采用磁吹避雷 器的。氧化锌避雷器具有残压低，尺寸及质量小，伏秒特性好，保护性能稳 定等优点。 （7）连接管。各种用途的连接管有90度弯管、三通、四通、转角管、直线管 、伸缩节等，一般选择定型规格的连接管。
220kV变电站GIS设备
GIS中断路器与其他元件为什么必须分为不同的气室？
• 由于断路器气室内SF6气体压力的选择要满足灭弧和绝缘两方面的要求，而其 他电器元件内SF6气体压力只需要考虑绝缘性能方面的要求，两种气室的SF6 气压不同，所以不能连为一体。 断路器气室内SF6气体在电弧高温作用下可能分解成多种有腐蚀性和毒性的物 质，在结构上不连通就不会影响其他气室的电器元件。
•
• •
（2）按试验要求分：
由于试验要求不同，PT、避雷器、电缆终端等一般均为独立气室单元。 根据安装运行要求，气隔单元一般不宜过大。
220kV变电站GIS设备
4、SF6气体监控装置
• GIS采用分散控制后，SF6监控装置直接安装在每个气隔单元上. 即SF6密度 计。
220kV变电站GIS设备
•
220kV变电运行知识. 5.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四川凉山220kV*** 变电站
2#主变高压 A 相高压套管更换方案
编制：
校核：
批准：
2014 年月日
四川雅砻江220kV***变电站
2#主变高压A相高压套管更换方案
一、概况：
220kV变电站2#主变A相高压套管，在送电投运一个月左右，运行单位发现高压A相套管渗油。
经我部及天威云变及西安西电高压套厂家技术人员于2014年8月27日现场检查确认，渗油点为套管油枕与上瓷件连接处。
经与套管厂家沟通，此渗油点现场无法修复，需重新更换新套管。
套管厂家尽快准备发货至现场。
为确保现场相关检修作业顺利进行，并能安全、有效的完成此次套管更换工作，特制定此方案。
、设备、工具及材料准备清单
三、作业组成员及职责
1、工作负责人：** ;负责套管更换的现场协调及安全工作
2、成员：
天威云变：共4人，负责放油、原套管拆除，新套管更换。
四、检修计划安排
五、检修作业流程
（一）机具准备：
所有设备、材料、工具及检修人员到达现场。
（二）办理停电工作票
站内调度员及套管更换作业人员按照有关要求办理好停电手续，做好安全措施。
清点所有工具、材料并做好记录。
工作负责人及站内值班员确认安全措施做好之后、召开开工会、宣布作业开始。
（三）作业步骤
1.新高压套管做更换前试验。
（高压套管绝缘电阻测试、介质损耗试验。
）
2•放油（注：放油无需用油罐，关闭储油柜下部蝶阀，用油泵把变压器本体油抽至油枕即可）
2.1关闭油枕下方瓦斯继电器板型门。
2.2连接好油泵与变压器本体阀门，启动油泵，用变压器本体内的
清洁油清洗油泵及管路2分钟，约费油3-5kg。
2.3连接好油枕底部进油阀。
启动油泵1-5分钟，将变压器本体内的变压油抽入油枕约150kg，拆开油枕上部手孔以观察油位情况。
确保拆高压套管时变压器油不溢出即可。
停运油泵，关闭两侧阀门。
（注：抽
油过程中，打开储油柜呼吸口）
3.拆除不合格高压套管（注：套管起吊时高压引线用双股白绳子系住缓慢放下，以防止落入油箱。
）
4.更换套管法兰密封胶垫，将法兰及法兰孔周围清理干净。
装配新高压套管。
将新套管吊装就位固定好，并联接好高压引线。
5.打开瓦斯继电器板型门，打开油枕底部阀门，将油枕内油放至本体。
对高压套管排气。
上述过程中，各部放气塞要打开充分放气。
放气结束后关闭放气塞，观察油枕油位，将油位控制在合格位置，封闭油枕手孔门。
6.上述工作结束后，立即取油样，送至西昌局做油化试验。
并作高压套管交流耐压及局部放电试验。
7.变压器合闸（可不对油静放，套管更换结束后合闸）
（四）注意事项
1、吊车要由专人指挥，并与带电设备保持安全距离。
2、吊装旧套管时注意不要发生磕碰，以免损坏设备及伤人。
3、高空作业人员系好安全带。
4、拆装套管工作中，工作人员使用的工具要用白布带拴在手腕上，拆下的螺丝，平垫等要记清数量并防止掉入油箱。
五）工作结束，撤除安措。
