WRF模式上机手册
WRF使用说明范文
WRF使用说明范文WRF (Weather Research Forecasting model) 是一个高分辨率的天气模式系统，用于模拟和预测各类天气现象。
它由国家大气研究中心（NCAR）和国家环境保护署（EPA）共同开发，已成为全球范围内天气预报、气候研究和环境模拟的重要工具。
本文将介绍WRF的基本使用说明。
一旦配置完成，用户可以使用WRF模式进行多种类型的模拟和预测。
WRF可以模拟从几十米到数百公里尺度上的天气现象，并且可以针对不同的气候区域进行区域定制。
使用WRF之前，用户需要准备好输入数据，包括地形数据、气象观测数据、近地面条件数据等。
WRF模型的运行包括两个主要步骤：预处理和模拟。
预处理步骤主要用于准备输入数据，包括将地形数据转换为模型所需格式，插值气象观测数据到模型网格，生成气象初值和边界条件等。
WRF提供了多个辅助工具，如WPS (WRF Preprocessing System) 来帮助用户完成这些预处理任务。
模拟步骤是WRF模型的核心部分，主要用于模拟和预测天气现象。
用户需要选择合适的模拟选项，包括时间步长、水平和垂直分辨率、物理参数化方案等。
WRF提供了多种物理参数化方案，如微物理方案、积云方案和辐射方案，用户可以根据需要进行选择。
总结起来，WRF是一种功能强大的天气模式系统，可以用于模拟和预测各类天气现象。
但是，使用WRF需要较高的计算机配置和编程基础，以及一定的气象和数值模式理论基础。
用户需要准备好输入数据，进行模拟参数配置，运行模拟，并使用后处理工具进行结果分析和可视化。
建议用户从官方文档和培训材料入手，学习相关的数值模式理论和编程技巧，并与其他用户和研发人员进行交流和讨论。
只有通过不断地实践和学习，用户才能更加熟练地使用WRF模型，并获得准确和可靠的模拟和预测结果。

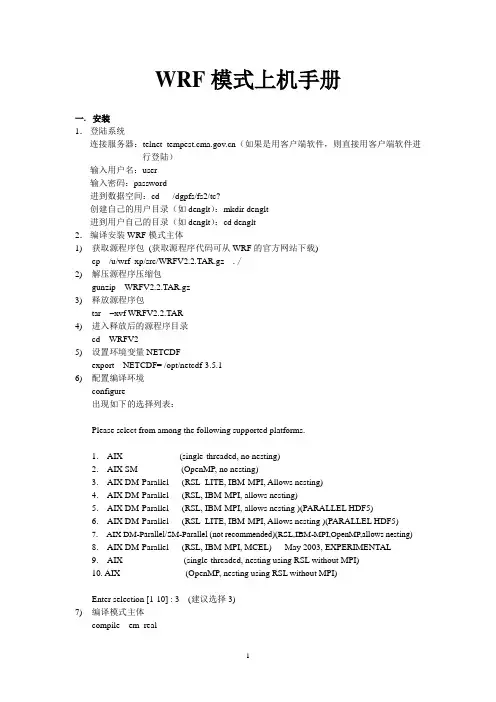

WRF模式上机手册
WRF模式上机手册一.安装1．登陆系统连接服务器：telnet （如果是用客户端软件，则直接用客户端软件进行登陆）输入用户名：user输入密码：password进到数据空间：cd /dgpfs/fs2/tc?创建自己的用户目录（如denglt）：mkdir denglt进到用户自己的目录（如denglt）：cd denglt2．编译安装WRF模式主体1)获取源程序包(获取源程序代码可从WRF的官方网站下载)cp /u/wrf_xp/src/WRFV2.2.TAR.gz ./2)解压源程序压缩包gunzip WRFV2.2.TAR.gz3)释放源程序包tar –xvf WRFV2.2.TAR4)进入释放后的源程序目录cd WRFV25)设置环境变量NETCDFexport NETCDF= /opt/netcdf-3.5.16)配置编译环境configure出现如下的选择列表：------------------------------------------------------------------------Please select from among the following supported platforms.1. AIX (single-threaded, no nesting)2. AIX SM (OpenMP, no nesting)3. AIX DM-Parallel (RSL_LITE, IBM-MPI, Allows nesting)4. AIX DM-Parallel (RSL, IBM-MPI, allows nesting)5. AIX DM-Parallel (RSL, IBM-MPI, allows nesting )(PARALLEL HDF5)6. AIX DM-Parallel (RSL_LITE, IBM-MPI, Allows nesting )(PARALLEL HDF5)7. AIX DM-Parallel/SM-Parallel (not recommended)(RSL,IBM-MPI,OpenMP,allows nesting)8. AIX DM-Parallel (RSL, IBM-MPI, MCEL) May 2003, EXPERIMENTAL9. AIX (single-threaded, nesting using RSL without MPI)10. AIX (OpenMP, nesting using RSL without MPI)Enter selection [1-10] : 3 (建议选择3)7)编译模式主体compile em_real编译成功后，在main目录下有real.exe和wrf.exe。
WRF模式运行指南
WRF模式运行指南（2006.3.13～2006.3.22）国家气象中心数值预报室（内部资料请勿扩散）二○○六年三月十三日目录1.WRF模式简介 (1)2.WRF模式的安装 (2)2.1安装环境 (2)2.2模式源程序 (2)2.3NetCDF函数库的安装 (2)2.4标准初始化（SI）的安装 (6)2.5WRF模式的安装 (9)3.WRF模式与T213模式嵌套 (17)3.1嵌套方案 (17)3.2嵌套程序设计 (17)3.3编译嵌套程序 (21)3.4嵌套的实现 (22)4.WRF模式系统的运行 (29)4.1理想大气方案 (29)4.2真实大气方案 (32)5.WRF模式系统作业卡 (47)5.1源程序 (47)5.2真实大气方案 (48)6.模式结果的显示处理 (61)6.1Vis5D格式 (61)6.2MICAPS格式 (62)6.2GrADS格式 (65)附录1.WRF模式参数配置说明 (68)附录2.T213场库参数表 (78)WRF模式系统安装/调试技术报告数值预报室邓莲堂1.WRF模式简介WRF(WeatherResearchForecast)模式系统是由许多美国研究部门及大学的科学家共同参与进行开发研究的新一代中尺度预报模式和同化系统。
WRF模式系统的开发计划是在1997年由NCAR中小尺度气象处、NCEP的环境模拟中心、FSL 的预报研究处和奥克拉荷马大学的风暴分析预报中心四部门联合发起建立的，并由国家自然科学基金和NOAA共同支持。
现在，这项计划，得到了许多其他研究部门及大学的科学家共同参与进行开发研究。
WRF模式系统具有可移植、易维护、可扩充、高效率、方便的等诸多特性，将为新的科研成果运用于业务预报模式更为便捷，并使得科技人员在大学、科研单位及业务部门之间的交流变得更加容易。
WRF模式系统将成为改进从云尺度到天气尺度等不同尺度重要天气特征预报精度的工具。
重点考虑1－10公里的水平网格。
中心WRF使用指南
中心WRF使用指南一、作业提交•1、在电脑上用Xshell客户端（或其他类似软件）登陆高性能账号，若不知道自己的高性能帐号在哪个分区，登陆帐号以后输入：pwd，可以看到如下图，home-后面的就是高性能帐号所在的分区（图中为YW分区）：•2、如需直接提交作业，在高性能账号下创建放计算任务的文件夹test/run-12/wrf（该名称可以根据自己习惯命名）：mkdir -p test/run-12/wrf•3、用FTP工具登录高性能帐号，将计算所需的算例文件通过XFTP上传至账号目录下test/run-12/wrf：•4、切换至Xshell界面，进入算例文件夹中：cd test/run-12/wrf•5、创建或拷贝提交作业的脚本文件wrf-4.0_YW.lsf（也可在Windows系统写好以后用FTP工具上传；现以YW分区直接从公共目录中拷贝为例），WRF软件脚本的路径在/home-yw/soft/jobscripts/中。
先查看脚本是否存在，图中wrf-4.0_YW.lsf即为所需脚本：•6、采用您最熟悉的方式将上述脚本拷贝至需要提交任务的文件夹中（注意cp后、./前有空格）：•7、修改模板脚本：vi wrf-4.0_YW.lsf•8、输入字母“i”，进入编辑模式。
脚本内容如下，部分内容需要根据情况进行修改：•9、按下键盘上的esc键后，输入:wq保存脚本文件，并退出。
•10、将脚本文件转换为UNIX格式（如从Windows系统上传的话必须要转换，不然提交作业时会报错；若直接拷贝公共目录中的脚本，并在Linux环境中进行修改，则可以省略步骤10、11。
若提交作业的脚本名称不为wrf-4.0_YW.lsf，则需要修改为对应的脚本名称）：dos2unix wrf-4.0_YW.lsf•11、赋予脚本文件可执行权限：chmod +x wrf-4.0_YW.lsf•12、用bsub命令提交作业脚本：bsub wrf-4.0_YW.lsf•13、如果提交正确，则会出现如下内容（其中Job后面的数字为：JobID，每个任务的JobID不一样，可根据JobID查看该任务情况，出问题时，请及时告知JobID，保留计算的输出文件）：•14、查看任务是否计算完成，可以使用bjobs命令（当出现：Done successfully. The CPU time used is xxxx seconds说明计算结束）：bjobs -l•15、任务计算结束后，可以查看输出文件，检查任务是否计算成功（作业脚本中指定的输出文件）：tail .0000•16、如果计算成功，在输出文件.0000的最后会出现如下部分：二、短时间使用软件相关命令•1、WRF软件安装完成后会生成如下可执行文件：•2、若需直接使用WRF软件的可执行文件进行短时间文件处理或操作，必须进入编译节点，ssh +编译节点IP/名称。
WRF使用说明
• Real-data and idealized simulations • Various lateral boundary condition options for real-data and idealized simulations • Full physics options • Non-hydrostatic and hydrostatic (runtime option) • One-way, two-way nesting and moving nest • Three-dimensional analysis nudging • Observation nudging • Applications ranging from meters to thousands of kilometers
4.1.3. ～使用 WRFSI 的 GUI～ ・・・・・・・・・・・・・・・・・・・・・・ 27
4.2. ～运行 WRF_SI～ ・・・・・・・・・・・・・・・・・・・・・・・・・・・ 28
STEP1: Localize model domain and create static files ・・・・・・・・・・・・・・ 28
aioply
WRF 安装运行入门指南
WRቤተ መጻሕፍቲ ባይዱ 安装运行入门指南
WRF模式入门指南
（一）WPS 预处理过程----------------------------------------------------（28） （二）WRF 主程序过程----------------------------------------------------（29） 附 1：namelist.wps 的参数简单说明-------------------------------------（30） 附 2：namelist.input 的参数简单说明-----------------------------------（32） 附 3：模拟 1013 号台风的 namelist.wps 及 namelist.input 范例-----（35） 附 4:一些简单的 LINUX、UNIX 命令--------------------------------------（39）
4
兰溪之水修订版
其变为 free）
WRF 模式入门指南
图 9 创建 swap 交换分区，点击“新建”，出现上图，大小（MB）的设置按实际情况而定， 一般机器内存大于 1G 的，建议设为 2048MB
图 10 创建根挂载点，把剩余的空闲空间选中，然后点击“编辑”，出现上图，大小为你剩 下的所有空闲空间的大小
子网掩码以及网关信息。
图 14 继续设置【网关】、DNS 地址等信息，然后点击【下一步】
7
兰溪之水修订版
WRF 模式入门指南
中大的 DNS 服务器的 IP 地址是: 南校区：202.116.64.1， 202.116.64.2， 202.116.64.3 南校区学生宿舍区：202.116.64.119， 202.116.64.120 北校区：202.116.96.1， 202.116.96.2 珠海校区：211.66.128.1， 211.66.128.2 东校区：222.200.160.1， 222.200.160.2
wrf手册中文
w r f手册中文(总20页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除Chapter 1: OverviewIntroductionThe Advanced Research WRF (ARW) modeling system has been in development for the past few years. The current release is Version 3, available since April 2008. The ARW is designed to be a flexible, state-of-the-art atmospheric simulation system that is portable and efficient on available parallel computing platforms. The ARWis suitable for use in a broad range of applications across scales ranging from meters to thousands of kilometers, including:Idealized simulations (e.g. LES, convection, baroclinic waves)Parameterization researchData assimilation researchForecast researchReal-time NWPCoupled-model applicationsTeaching简介Advanced Research WRF (ARW)模式系统在过去的数年中得到了发展。
最近公布了第三版，从2008年4月开始可供使用。
ARW是灵活的，最先进的大气模拟系统，它易移植，并且有效的应用于各种操作系统。
wrf手册中文
Chapter 1: OverviewIntroductionThe Advanced Research WRF (ARW) modeling system has been in development for the past few years. The current release is Version 3, available since April 2008. The ARW is designed to be a flexible, state-of-the-art atmospheric simulation system that is portable and efficient on available parallel computing platforms. The ARW is suitable for use in a broad range of applications across scales ranging from meters to thousands of kilometers, including:Idealized simulations . LES, convection, baroclinic waves)Parameterization researchData assimilation researchForecast researchReal-time NWPCoupled-model applicationsTeaching简介Advanced Research WRF (ARW)模式系统在过去的数年中得到了发展。
最近公布了第三版，从2008年4月开始可供使用。
ARW是灵活的，最先进的大气模拟系统，它易移植，并且有效的应用于各种操作系统。
ARW 适用于从米到成千上万公里尺度的各种天气系统的模拟，它的功能包括：理想化模拟（如，LES，对流，斜压波）参数化研究数据同化研究预报研究实时数值天气预报耦合模式应用教学The Mesoscale and Microscale Meteorology Division of NCAR is currently maintaining and supporting a subset of the overall WRF code (Version 3) that includes:WRF Software Framework (WSF)Advanced Research WRF (ARW) dynamic solver, including one-way, two-way nesting and moving nest.The WRF Preprocessing System (WPS)WRF Variational Data Assimilation (WRF-Var) system which currently supports 3DVAR capabilityNumerous physics packages contributed by WRF partners and the research communitySeveral graphics programs and conversion programs for other graphics toolsAnd these are the subjects of this document.The WRF modeling system software is in the public domain and is freely available for community use. NCAR的中尺度以及微尺度气象部门最近维护以及支持整个WRF（第三版）的代码的子集，其中包括：WRF软件框架Advanced Research WRF (ARW)动力求解方法，包括单向，双向嵌套以及移动嵌套预处理系统WRF多种数据同化系统（WRF-Var），该系统还支持3维同化能力为WRF合作伙伴以及研究论坛提供的数值物理包.一些画图程序和转换适合其他画图工具的程序这也是本文档的主题。
