【CN109809646A】一种猪粪污水处理装置及方法【专利】

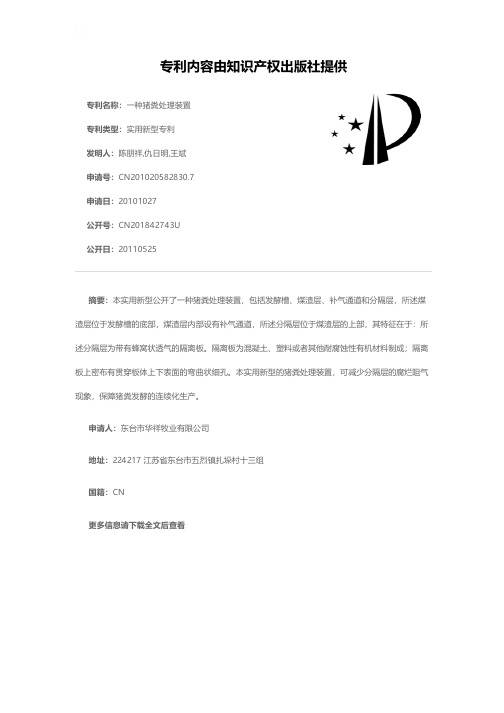

一种猪粪处理装置[实用新型专利]
![一种猪粪处理装置[实用新型专利]](https://img.taocdn.com/s3/m/bc1a79fd55270722182ef70f.png)
专利名称：一种猪粪处理装置专利类型：实用新型专利
发明人：陈朋祥,仇日明,王斌申请号：CN201020582830.7申请日：20101027
公开号：CN201842743U
公开日：
20110525
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种猪粪处理装置，包括发酵槽、煤渣层、补气通道和分隔层，所述煤渣层位于发酵槽的底部，煤渣层内部设有补气通道，所述分隔层位于煤渣层的上部，其特征在于：所述分隔层为带有蜂窝状透气的隔离板。
隔离板为混凝土、塑料或者其他耐腐蚀性有机材料制成；隔离板上密布有贯穿板体上下表面的弯曲状细孔。
本实用新型的猪粪处理装置，可减少分隔层的腐烂阻气现象，保障猪粪发酵的连续化生产。
申请人：东台市华祥牧业有限公司
地址：224217 江苏省东台市五烈镇扎垛村十三组
国籍：CN
更多信息请下载全文后查看。
一种生猪养殖粪污处理装置[发明专利]
![一种生猪养殖粪污处理装置[发明专利]](https://img.taocdn.com/s3/m/99bfccd0376baf1ffd4fad5e.png)
专利名称：一种生猪养殖粪污处理装置
专利类型：发明专利
发明人：孙杰龙,李扬,汤洪,宋灵峰,丁宁,张经其,刘卫波申请号：CN202010724058.6
申请日：20200724
公开号：CN111742845A
公开日：
20201009
专利内容由知识产权出版社提供
摘要：本发明公开了一种生猪养殖粪污处理装置，包括饲养圈、栅栏门、阀门、第二弹性件和气囊，所述饲养圈的一侧铰接安装有栅栏门，且饲养圈内部边缘处固定安装有喂料槽，并且喂料槽的底部贯穿安装有导流管，所述饲养圈的外壁上固定安装有集流管，且集流管的端部固定有阀门，并且集流管的内部与导流管的一端内部贯通设置，所述饲养圈内底部活动安装有承重板，且承重板边侧的饲养圈底部固定有排污板，并且承重板的边缘处之间固定安装有弹性封胶条，所述排污板的中部开设有排污口。
该生猪养殖粪污处理装置，能够在生猪饲养走动时，使得生猪的排便能够在有效的进行处理收集，减少人为辅助处理的次数，便于冲洗，延长冲洗结构的使用寿命。
申请人：益阳市农业科学研究所
地址：413046 湖南省益阳市桃花仑东路2137号
国籍：CN
代理机构：西安研创天下知识产权代理事务所(普通合伙)
代理人：娄柱
更多信息请下载全文后查看。
一种养猪污水处理装置[实用新型专利]
![一种养猪污水处理装置[实用新型专利]](https://img.taocdn.com/s3/m/f3377af7fad6195f302ba6a9.png)
专利名称：一种养猪污水处理装置专利类型：实用新型专利
发明人：屠扬军
申请号：CN201920399479.9申请日：20190327
公开号：CN209778591U
公开日：
20191213
专利内容由知识产权出版社提供
摘要：本实用新型公开一种养猪污水处理装置，包括按照污水流向依次连通的厌氧池、缺氧池、好氧池和沉淀池。
本实用新型的有益效果：通过设置连接轴、出液孔、第一旋转接头和导管，使得污水进入到本装置的沉淀池内时，絮凝剂能够从絮凝剂投放箱内依次经过导管、第一旋转接头和连接轴内部，最终从出液孔进入到搅拌腔的污水中，而后人们通过开启电机，电机带动主动轮转动，主动轮通过三角带带动从动轮转动，从动轮带动吸泥管和连接轴转动，连接轴带动桨叶进行搅拌，使得絮凝剂与污水中的固体颗粒充分混合，从而令大颗粒能够沉淀到搅拌腔底面或者聚泥池内，使得本装置能够充分除去污水中的污泥。
申请人：绍兴搏水环境科技有限公司
地址：312030 浙江省绍兴市柯桥区福全镇五洋村
国籍：CN
更多信息请下载全文后查看。
一种粪便污水处理设备和方法[发明专利]
![一种粪便污水处理设备和方法[发明专利]](https://img.taocdn.com/s3/m/64a9d93b773231126edb6f1aff00bed5b9f373cb.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610299242.4(22)申请日 2016.05.06(71)申请人 中国科学院生态环境研究中心地址 100085 北京市海淀区双清路18号(72)发明人 刘俊新 欧昌海 郭雪松 肖本益 (74)专利代理机构 北京鼎佳达知识产权代理事务所(普通合伙) 11348代理人 王伟锋(51)Int.Cl.C02F 9/14(2006.01)(54)发明名称一种粪便污水处理设备和方法(57)摘要本发明涉及一种粪便污水处理设备和操作方法，所述设备由调节单元、固液分离单元、氮磷同步回收单元、生物处理单元、深度处理单元和除臭单元组成。
经过该设备处理粪便污水后，出水达到排放标准，同时实现氮磷的资源化回收利用，氮磷处理率分别在80％和95％以上。
此外，各处理单元产生的臭气经过除臭单元处理后排入大气。
本发明粪便污水处理设备和方法可应用于处理高铁粪便污水，也可用于普通铁路及分散点源的粪便处理与资源回收。
权利要求书2页 说明书6页 附图1页CN 105906144 A 2016.08.31C N 105906144A1.一种粪便污水处理设备，其特征在于，由调节单元、固液分离单元、氮磷同步回收单元、生物处理单元、深度处理单元和除臭单元组成；调节单元位于粪便污水处理设备的始端，包括卸粪收集装置，用于收集卸粪车排放的粪便污水；固液分离单元位于调节单元的下一端，其进水口与调节单元的出水口连通，包括离心分离设备和污泥收集装置；氮磷同步回收单元位于固液分离单元的下一端，其进水口与固液分离单元的出水口连通；氮磷同步回收单元包括：曝气区，主要的脱氨氮和磷酸根化学反应区域，通过热空气使氨氮吹脱并起到搅拌作用；过渡区，设置于曝气区的下方，避免曝气对沉降区和污泥区的影响；沉降区，设置于曝气区的外侧，与曝气区通过设备壁分隔，使生成的沉淀与水体分离；污泥区，设置于过渡区的下方，用于短暂的存储产生的磷镁沉淀；氨氮吸收区，与上述四个区域分隔设置并通过管道连接，装有吸收液，用于吸收并富集被吹脱的氨氮气体；生物处理单元位于氮磷同步回收单元的下一端，其进水口与氮磷同步回收单元的出水口连通，生物处理单元包括厌氧、缺氧和好氧工艺段；深度处理单元位于生物处理单元的下一端，其进水口与生物处理单元出水口连通；深度处理单元包括臭氧系统和活性碳系统，臭氧系统在活性碳系统之前，二者通过管道连通；除臭单元包括臭气收集装置和臭气处理装置，二者通过管道连通。

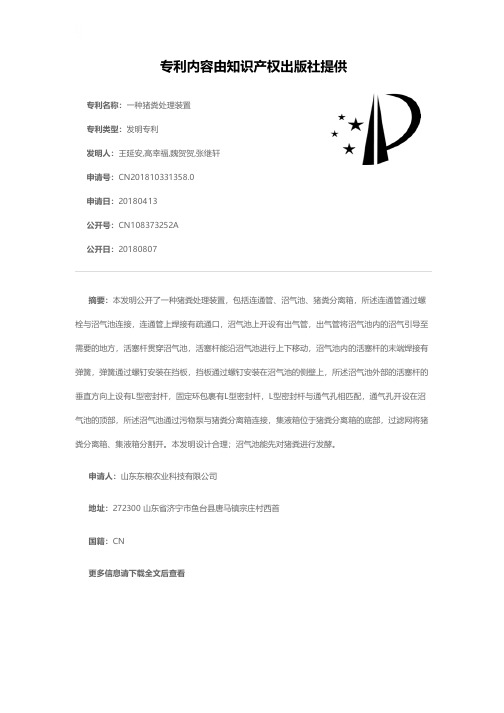

一种猪粪处理装置[发明专利]
![一种猪粪处理装置[发明专利]](https://img.taocdn.com/s3/m/fad15ac3cfc789eb162dc8be.png)
专利名称：一种猪粪处理装置
专利类型：发明专利
发明人：王延安,高幸福,魏贺贺,张继轩申请号：CN201810331358.0
申请日：20180413
公开号：CN108373252A
公开日：
20180807
专利内容由知识产权出版社提供
摘要：本发明公开了一种猪粪处理装置，包括连通管、沼气池、猪粪分离箱，所述连通管通过螺栓与沼气池连接，连通管上焊接有疏通口，沼气池上开设有出气管，出气管将沼气池内的沼气引导至需要的地方，活塞杆贯穿沼气池，活塞杆能沿沼气池进行上下移动，沼气池内的活塞杆的末端焊接有弹簧，弹簧通过螺钉安装在挡板，挡板通过螺钉安装在沼气池的侧壁上，所述沼气池外部的活塞杆的垂直方向上设有L型密封杆，固定环包裹有L型密封杆，L型密封杆与通气孔相匹配，通气孔开设在沼气池的顶部，所述沼气池通过污物泵与猪粪分离箱连接，集液箱位于猪粪分离箱的底部，过滤网将猪粪分离箱、集液箱分割开。
本发明设计合理；沼气池能先对猪粪进行发酵。
申请人：山东东粮农业科技有限公司
地址：272300 山东省济宁市鱼台县唐马镇宗庄村西首
国籍：CN
更多信息请下载全文后查看。

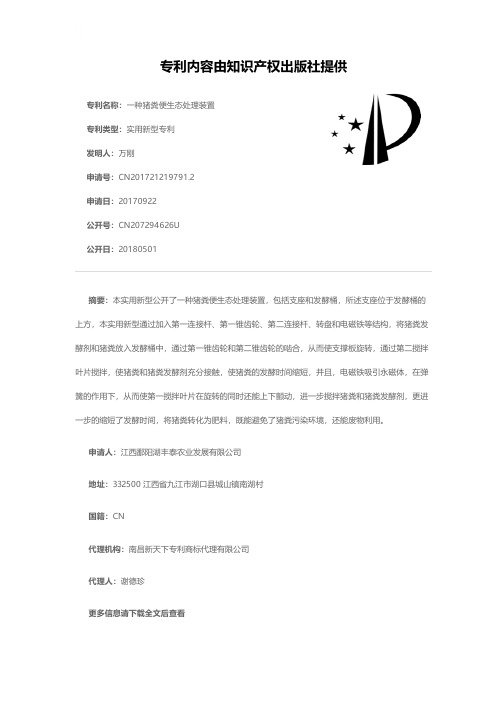

一种猪粪便生态处理装置[实用新型专利]
![一种猪粪便生态处理装置[实用新型专利]](https://img.taocdn.com/s3/m/5f3fd0cdccbff121dc368387.png)
专利名称：一种猪粪便生态处理装置专利类型：实用新型专利
发明人：万刚
申请号：CN201721219791.2
申请日：20170922
公开号：CN207294626U
公开日：
20180501
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种猪粪便生态处理装置，包括支座和发酵桶，所述支座位于发酵桶的上方，本实用新型通过加入第一连接杆、第一锥齿轮、第二连接杆、转盘和电磁铁等结构，将猪粪发酵剂和猪粪放入发酵桶中，通过第一锥齿轮和第二锥齿轮的啮合，从而使支撑板旋转，通过第二搅拌叶片搅拌，使猪粪和猪粪发酵剂充分接触，使猪粪的发酵时间缩短，并且，电磁铁吸引永磁体，在弹簧的作用下，从而使第一搅拌叶片在旋转的同时还能上下颤动，进一步搅拌猪粪和猪粪发酵剂，更进一步的缩短了发酵时间，将猪粪转化为肥料，既能避免了猪粪污染环境，还能废物利用。
申请人：江西鄱阳湖丰泰农业发展有限公司
地址：332500 江西省九江市湖口县城山镇南湖村
国籍：CN
代理机构：南昌新天下专利商标代理有限公司
代理人：谢德珍
更多信息请下载全文后查看。
一种养猪场粪水处理装置[实用新型专利]
专利名称：一种养猪场粪水处理装置专利类型：实用新型专利
发明人：王艺银
申请号：CN201922213441.0
申请日：20191212
公开号：CN211339226U
公开日：
20200825
专利内容由知识产权出版社提供
摘要：本实用新型属于生猪养殖技术领域，具体涉及一种养猪场粪水处理装置，包括罐体和盖体，所述盖体通过螺栓固定在所述罐体上，所述盖体上设置有驱动电机、进料斗和导气管，所述驱动电机与搅拌轴连接，所述搅拌轴位于所述罐体内，所述搅拌轴上设置有多个桨叶；所述进料斗与进料管连接，并伸至所述罐体底部；所述罐体内设置有第一隔板，所述第一隔板纵向设置；所述罐体下部外侧设置有出料槽，所述出料槽与所述罐体内通过出料口连通；所述罐体的侧壁内设置有夹层，所述罐体下部设置有进水管，所述罐体上部设置有出水管，所述进水管和出水管与所述夹层连通。
本实用新型提高了粪水处理效率。
申请人：玉溪旺祥农业开发有限公司
地址：653100 云南省玉溪市峨山县小街街道牛白甸村委会阿巴冲组
国籍：CN
代理机构：昆明盈正知识产权代理事务所(特殊普通合伙)
代理人：张正美
更多信息请下载全文后查看。
一种猪粪及养殖污水自动化处理系统[实用新型专利]
专利名称：一种猪粪及养殖污水自动化处理系统专利类型：实用新型专利
发明人：李平华,黄瑞华,李卫东,周斌,包文斌,黄小国申请号：CN201720327203.0
申请日：20170330
公开号：CN206767758U
公开日：
20171219
专利内容由知识产权出版社提供
摘要：一种猪粪及养殖污水自动化处理系统，由污水池、固液混合装置、中温厌氧反应器、脱硫装置、贮气装置、分离机、自动灌装机、加药机、贮水罐与达标排放水池组成；其特征在于：所述的污水池与固液混合装置通过抽污水设备连接，固液混合装置与中温厌氧反应器连接，中温厌氧反应器与脱硫装置、分离机分别连接；所述的脱硫装置与贮气装置连接；所述的分离机与自动灌装机、贮水罐、加药机分别连接；所述的贮水罐上分别连接有加药机、达标排放水池。
本实用新型，有效解决了污水蔓延问题，节约了排污支出而且制成的沼气、有机肥料与达标排放水。
申请人：江苏康乐农牧有限公司
地址：212300 江苏省镇江市丹阳市司徒镇银光村
国籍：CN
更多信息请下载全文后查看。
一种养猪场污水处理装置[实用新型专利]
专利名称：一种养猪场污水处理装置专利类型：实用新型专利
发明人：刘蕊,王福娟,邹宏
申请号：CN201821693697.5
申请日：20181019
公开号：CN210736418U
公开日：
20200612
专利内容由知识产权出版社提供
摘要：本实用新型涉及污水处理技术领域，尤其是一种养猪场污水处理装置，包括污水处理箱，所述污水处理箱的顶部固定安装有水泵，所述水泵的出水口与污水处理箱内部连通，所述污水处理箱内部水平连接有隔板，所述隔板呈圆弧状设置，所述隔板下方污水处理箱内部底端水平安装有紫外线灭菌器，所述紫外线灭菌器的进水口延伸至隔板上方，所述紫外线灭菌器出水口延伸至污水处理箱外侧，且所述隔板的上方污水处理箱内部水平安装有过滤板，所述过滤板的顶部和底部分别设有第一清理装置和第二清理装置。
本实用新型，结构简单，操作方便，工作效率高，有效的提高了污水处理的效果。
申请人：邢台职业技术学院
地址：054000 河北省邢台市钢铁北路552号
国籍：CN
代理机构：北京高沃律师事务所
代理人：王加贵
更多信息请下载全文后查看。
一种养猪场粪水的处理方法[发明专利]
专利名称：一种养猪场粪水的处理方法
专利类型：发明专利
发明人：周智,李文平,何纯莲,郭开,李娇,黄浩,盖淑杰,周春娇,周子迁,唐巍
申请号：CN201510662334.X
申请日：20151014
公开号：CN105152416A
公开日：
20151216
专利内容由知识产权出版社提供
摘要：本发明公开了一种养猪场粪水的处理方法，包括沉降、前处理、氧化脱色后处理、聚沉处理、石灰乳后处理、氧化塘氧化、使用超滤膜进行脱色几个步骤。
本发明可对COD值高、COD值和有机物不稳定、高氨氮的粪水进行有效的处理，并能对其进行深度脱色，同时抑制生物菌落的再次增加，适合实际应用。
申请人：周智,李文平,何纯莲,湖南湘润环保节能有限公司
地址：410000 湖南省长沙市芙蓉区农大路1号
国籍：CN
代理机构：长沙市融智专利事务所
代理人：刘擎天
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910222761.4
(22)申请日 2019.03.22
(71)申请人 连云港市连威农牧科技有限公司
地址 222000 江苏省连云港市海州区通灌
南路108号至善楼805-7
(72)发明人 赵乃明 赵威
(74)专利代理机构 连云港润知专利代理事务所
32255
代理人 刘喜莲
(51)Int.Cl.
C02F 9/14(2006.01)
C02F 103/20(2006.01)
(54)发明名称一种猪粪污水处理装置及方法(57)摘要一种猪粪污水处理装置，涉及污水处理技术领域，主要用于处理持续产生的大量猪粪污水，包括依次设置的收集厌氧池、一级过滤厌氧池、二级过滤厌氧池、好氧池、一级沉淀池和二级沉淀池；收集厌氧池与一级过滤厌氧池之间设有干湿分离器，好氧池中设置有爆气装置。
本发明还提供了一种猪粪污水处理方法，其步骤如下：（1）分解菌培养；（2）猪粪污水收集和初步厌氧处理；（3）过滤沉淀和厌氧处理；（4）好氧处理；（5）再次沉淀厌氧处理；（6）消毒杀菌处理。
本发明的污水处理装置结构简单、制造成本低、可连续运行、处理效率高、污水处理量大。
本发明的污水处理方法采用物理沉淀过滤和生物降解结合的方法处理污水，
绿色环保。
权利要求书2页 说明书6页 附图4页CN 109809646 A 2019.05.28
C N 109809646
A
权 利 要 求 书1/2页CN 109809646 A
1.一种猪粪污水处理装置，其特征在于：包括依次设置的收集厌氧池、一级过滤厌氧池、二级过滤厌氧池、好氧池、一级沉淀池和二级沉淀池；
收集厌氧池与一级过滤厌氧池之间设有干湿分离器，干湿分离器的进料口通过进料管路通入收集厌氧池中，干湿分离器的液体出料口通过出液管路通入一级过滤厌氧池中；
一级过滤厌氧池与二级过滤厌氧池连体并共隔墙设置，在一级过滤厌氧池与二级过滤厌氧池之间具有第一隔墙，在第一隔墙靠近一级过滤厌氧池侧的墙体上开设有第一溢流槽，第一溢流槽在第一隔墙上沿水平方向开设的深度占第一隔墙厚度的1/3至2/3，第一溢流槽的槽体处于第一隔墙高度的2/3以上位置，第一溢流槽的宽度小于第一隔墙的宽度；在靠近一级过滤厌氧池侧的第一隔墙墙体上安装有第一过滤网框，第一过滤网框完全覆盖在第一溢流槽靠近一级过滤厌氧池侧的端面上；在第一隔墙上安装有连通第一溢流槽与二级过滤厌氧池的连通管，在连通管上安装有排液阀；
二级过滤厌氧池通过管路连通好氧池，并在管路上安装有水泵；好氧池中设置有爆气装置；好氧池通过管路连通一级沉淀池，并在管路上安装有水泵；
一级沉淀池与二级沉淀池连体并共隔墙设置，在一级沉淀池与二级沉淀池之间具有第二隔墙，在第二隔墙靠近一级沉淀池侧的墙体上开设有第二溢流槽，第二溢流槽在第二隔墙上沿水平方向开设的深度占第二隔墙厚度的1/3至2/3，第二溢流槽的槽体处于第二隔墙高度的2/3以上位置，第二溢流槽的宽度小于第二隔墙的宽度；在靠近一级沉淀池侧的第二隔墙墙体上安装有第二过滤网框，第二过滤网框完全覆盖在第二溢流槽靠近一级沉淀池侧的端面上，在第二隔墙上安装有连通第二溢流槽与二级沉淀池的连通管，在连通管上安装有排液阀。
2.根据权利要求1所述的一种猪粪污水处理装置，其特征在于：所述好氧池中安装有加热棒，好氧池上设有保温机构，保温机构包括阳光棚和保温布层，阳光棚固定安装在好氧池正上方，保温布层覆盖在好氧池上。
3.根据权利要求3所述的一种猪粪污水处理装置，其特征在于：所述保温布层由内层的保温层和外层的防水层组成；所述加热棒上设有防水套管，防水套管的底部固定连接在加热棒的安装座上，加热棒的供电线路从防水套管中穿过。
4.根据权利要求1所述的一种猪粪污水处理装置，其特征在于：所述爆气装置包括鼓风机和输气管道，输气管道与鼓风机的出气口相连接，输气管道上安装有爆气头，爆气头均匀间隔排列安装在输气管道上，鼓风机的送气口处固定安装有三通接头，输气管道的两端管口均固定连接在三通接头上，输气管道均匀分布布置在好氧池底部。
5.根据权利要求5所述的一种猪粪污水处理装置，其特征在于：所述鼓风机为罗茨鼓风机，罗茨鼓风机的功率为2.2KW—7.5KW。
6.根据权利要求5所述的一种猪粪污水处理装置，其特征在于：所述爆气头布置在好氧池底部的数量每平方米不少于1.5个。
7.根据权利要求1所述的一种猪粪污水处理装置，其特征在于：该处理系统还设有一个好氧备用池，好氧备用池和好氧池连体并共隔墙设置。
8.根据权利要求1所述的一种猪粪污水处理装置，其特征在于：所述第一过滤网框包括过滤网和用于安装过滤网的固定框，第二过滤网框与第一过滤网框的结构相同。
9.根据权利要求8所述的一种猪粪污水处理装置，其特征在于：所述过滤网的孔径不超
2。
