高盐废水强制循环蒸发结晶器设备工艺原理
mvr强制循环结晶器工作原理
MVR强制循环结晶器工作原理引言在化工生产中，结晶技术广泛应用于制药、食品、化肥等各个领域。
随着工艺的不断发展，MVR强制循环结晶器作为一种新型结晶设备，逐渐受到人们的关注。
本文将深入探讨MVR强制循环结晶器的工作原理。
MVR强制循环结晶器的概述MVR强制循环结晶器是一种以机械循环为主的结晶设备。
其主要由蒸发器、结晶器、结晶泵以及蒸发泵等组成。
MVR（Mechanical Vapor Recompression）是指利用机械能将低压蒸汽压缩，使其温度升高，然后重新进入蒸发器进行蒸发和汽化。
通过这种方式，MVR强制循环结晶器可以实现蒸发器内部的温度升高和液体浓缩的效果。
MVR强制循环结晶器的工作原理MVR强制循环结晶器的工作原理可以分为以下几个步骤：1. 初始浓缩首先，将待处理的溶液输入蒸发器，通过加热，使溶液中的水份开始蒸发。
在这个过程中，蒸发器内部会产生一定的蒸汽压力。
2. 液体循环蒸发器中的液体通过结晶器中的结晶泵进行循环，以保持溶液中的温度和浓度均匀分布。
结晶泵能够提供所需的液体流量，并保持溶液在结晶器内的循环。
3. 蒸汽增压、加热在结晶器中，蒸发泵将低温低压的蒸汽抽出，通过压缩将其增压，使其温度升高并重新进入蒸发器。
这样一来，蒸发器内部的温度会保持在较高的水平，促进溶液中水份的蒸发。
4. 结晶核形成在蒸发器中，随着水份的蒸发，溶液中的溶质浓度逐渐增加，达到饱和点时，结晶核开始形成。
结晶核在结晶器中生长，并不断吸附溶液中的溶质分子，使结晶逐渐增大。
5. 结晶分离随着结晶的增大，结晶器内部的结晶泵会将结晶颗粒从结晶器中分离出来，同时将其送入旋流器或者其他分离设备中。
通过分离设备的作用，可以将结晶颗粒与溶液分离，得到所需的结晶产品。
MVR强制循环结晶器的优点MVR强制循环结晶器相比传统结晶设备具有以下优点：1.节能高效：通过利用机械循环与蒸汽压缩，可以循环利用蒸汽的热能，节约能源。
2.结晶速度快：通过提高蒸发器内部的温度，可以加快水份的蒸发速度，提高结晶的效率。
强制循环MVR蒸发结晶器,MVR降膜蒸发器机构原理及特点
蒸发(或蒸馏法)虽然是一种古老的方法，但由于技术不断地改进与发展，该法至今仍是浓缩或制淡水的主要方法。
机械蒸汽再压缩技术(MVR)可以说是一种经济的能量集成技术，减少了一次能源的浪费和大量的冷却、加热需求对环境造成的负面影响。
MVR蒸发器作为整个技术里最重要的设备，其机构原理和特点值得反复学习。
强制循环MVR蒸发结晶器，MVR降膜蒸发器具有如下优点：①③⑥①⑥①①②⑨⑧⑧耗用少量新鲜蒸汽，运行费用低;公用工程配套少，占地空间小;启动容易，操作简单，运行稳定;构造简单，操作成本低，蒸发温和MVR系统组成蒸发器：主题设备，包含加热器、分离器、循环泵。
压缩机系统：核心设备，压缩二次蒸汽提供蒸发热源，提高二次蒸汽的热焓。
预热器：余热利用及提高进料温度。
真空系统：维持整个系统的真空度，从装置中抽出部分不凝气体以及溶液代入得气体，以达到系统稳定的蒸发状态。
控制系统：压缩机转速、阀门、流量计、温度、压力的控制调节，以达到自动蒸发、清洗、停机等操作。
自动报警、自动保护系统不受损伤，保持系统动态平衡。
MVR其工作过程是将低温位的蒸汽经压缩机压缩，温度、压力提高，热焓增加，然后进入换热器冷凝，以充分利用蒸汽的潜热。
除开车启动外，整个蒸发过程中无需生蒸汽从蒸发器出来的二次蒸汽，经压缩机压缩，压力、温度升高，热焓增加，然后送到蒸发器的加热室当作加热蒸汽使用，使料液维持沸腾状态，而加热蒸汽本身则冷凝成水。
这样原来要废弃的蒸汽就得到充分的利用，回收潜热，提高热效率，生蒸汽的经济性相当于多效蒸发的30效。
为使蒸发装置的制造尽可能简单和操作方便，可使用离心式压缩机、罗茨式压缩机。
这些机器在1：1.2到1：2压缩比范围内其体积流量较高。
强制循环MVR蒸发结晶器，MVR降膜蒸发器介绍1、MVR降膜蒸发器工作原理：物料原液从换热器上管箱加入，经过布液器把物料分配到每根换热管内，并且沿着换热管内壁形成均匀的液体膜，管内液体膜在向下流的过程中被壳程的加热蒸汽加热，边向下流动边沸腾并进行蒸发。
电厂高盐废水蒸发结晶装置设备工艺原理
电厂高盐废水蒸发结晶装置设备工艺原理引言电厂的高盐废水一直是行业中的一个难题。
废水中的重金属离子、放射性元素等有害物质会对周围的生态环境和人类健康造成严重威胁。
在传统的污水处理方式下，这些有害成分不能够被有效地去除。
而高盐废水处理的一种重要方法就是蒸发结晶技术。
蒸发结晶技术原理蒸发结晶技术是一种通过加热并逐渐蒸发液体，使溶质在溶剂中逐渐饱和沉淀，从而得到纯净溶剂的技术。
此技术可以使溶质几乎完全地被分离和回收，故在废水处理、卤水处理、盐类化工等领域中得到广泛应用。
蒸发结晶技术中，主要原理为在温度升高的情况下，液体的蒸发速率会增加，若控制液面的晃动，则溶质沉淀相对固定。
当液体蒸发到一定程度时，便可以得到较为纯净溶剂。
特别是对于高盐废水处理方案，蒸发结晶技术是一种可行的处理方式。
蒸发结晶过程蒸发过程在高盐废水处理中，首先将废水处理成含有高浓度盐分的液体，然后向蒸发器中喷入高压蒸汽或加入热载体，加速液体内分子的运动，使溶质被高效蒸发。
随着时间的推移，液体中盐分的浓度逐渐升高，蒸发速度也随之上升。
晶化过程随着液面逐渐下降，溶剂中溶质浓度会不断增加。
当达到一定浓度，便会发生结晶作用。
在结晶作用发生的同时，盘片的转速逐渐变慢，同时萎缩当溶质晶体达到一定的大小，被从液体中剥离并被输送至干燥区域。
干燥过程晶体被输送至干燥区域，在干燥区域的风机的带动下，晶体表面的水分蒸发，晶体的颗粒逐渐增大，同时也达到了纯净度的要求。
设备工艺特点在高盐废水处理中，蒸发结晶技术是一种非常有效的处理方式。
它有着以下的特点：1.适应性强：可以适应不同浓度、不同盐类组成的高盐废水处理。
2.能耗低：蒸发结晶设备仅在初期需要大量耗能，当处理过程变成结晶时，设备的能耗将会逐渐降低。
3.操作简单：设备操作简略，无需过于复杂的控制技术，易于维护。
4.处理效率高：蒸发结晶工艺处理的效率远高于传统处理方法，可以有效提取出溶质并分离。
结语以蒸发结晶技术来处理电厂的高盐废水，不仅可以高效地清除污染物质，也有助于生态环境的保护。
煤化工高盐废水MVR多效蒸发结晶技术
一、概述：136.一611.二988高盐废水指的是总含盐质量分数在1%以上的废水，来源主要集中在电力生产、煤化工生产、炼油、冶金和制造生产等行业中。
高盐废水有机物根据生产过程的不同，其有机物种类和化学性质也有很大的差别，但是基本上含盐类物质都包含氯离子、硫酸根离子、钠离子等。
高盐废水的处理采用的是蒸发结晶设备来进行蒸发浓缩结晶处理，从而实现中水回收利用、降低能耗的目标。
对于高盐废水的蒸发结晶处理，其设备包括多效蒸发结晶设备和机械热压缩蒸发结晶设备。
其中多效蒸发结晶设备是将几个蒸发器串联起来操作，前一级蒸发器产生的二次蒸汽可以作为下一级蒸发器的加热热源，具有进水预处理简单、溶剂溶质分离彻底、应用灵活、成本低、热能利用率高等优点。
机械热压缩蒸发结晶设备的特点是利用蒸发器中的二次蒸汽，经过压缩机压缩、压力、温度升高后，送到蒸发器的加热时作为加热蒸汽使用，使料液保持持续沸腾的状态，加热蒸汽成为冷凝成水。
充分利用了蒸汽，也回收了潜热，提高了热效率，具有降低能耗和减少污染的优点。
同时该设备的占地面积较小，自动化程度高。
但是和多效结晶设备相比，机械热压缩蒸发结晶设备的总造价成本、运行成本都高，尤其在废水沸点随着浓度上升快时，需要压缩的温度升高，压缩机电功率提升，其经济性能会明显降低。
二、煤化工高盐废水MVR多效低温蒸发结晶技术的应用特点：多效蒸发结晶技术已发展到成熟阶段，解决了结垢严重的问题，该技术主要具有以下几方面的特点：第一，多效蒸发传热过程是沸腾和冷凝换热，属双侧相变传热，所以传热系数较高。
在相同温度范围内，多效蒸发所用传热面积比多级闪蒸所用面积少。
第二，多效蒸发和多级闪蒸相比，其产生淡水过程不用过多依赖含盐水分吸收的显热，潜热比显热要低，所以产生同样多的淡水，多效蒸发所需循环量比多级闪蒸少，且不需要过多的动力消耗。
第三，多效蒸发结晶技术在运行操作时其弹性较大，负荷范围广泛。
三、煤化工高盐废水MVR多效低温蒸发结晶技术的应用原理：多效蒸发器的种类也有很多，从蒸汽利用角度出发可分成一效到五效。
多效强制循环废水蒸发器,废水三效强制循环结晶蒸发器

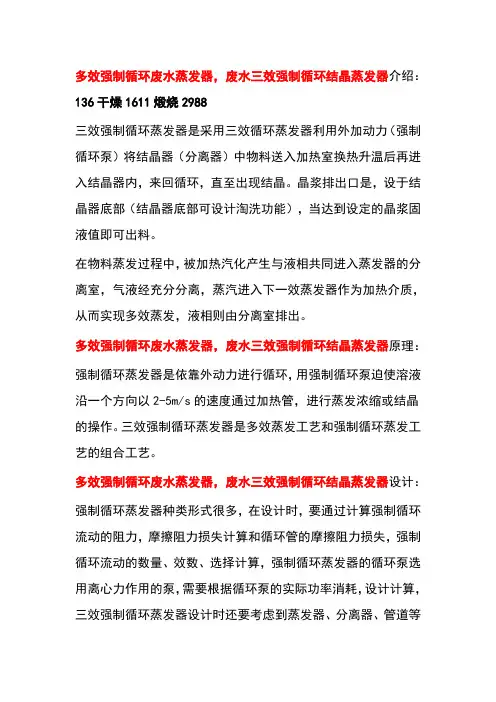

多效强制循环废水蒸发器，废水三效强制循环结晶蒸发器介绍：136干燥1611煅烧2988三效强制循环蒸发器是采用三效循环蒸发器利用外加动力（强制循环泵）将结晶器（分离器）中物料送入加热室换热升温后再进入结晶器内，来回循环，直至出现结晶。
晶浆排出口是，设于结晶器底部（结晶器底部可设计淘洗功能），当达到设定的晶浆固液值即可出料。
在物料蒸发过程中，被加热汽化产生与液相共同进入蒸发器的分离室，气液经充分分离，蒸汽进入下一效蒸发器作为加热介质，从而实现多效蒸发，液相则由分离室排出。
多效强制循环废水蒸发器，废水三效强制循环结晶蒸发器原理：强制循环蒸发器是依靠外动力进行循环，用强制循环泵迫使溶液沿一个方向以2-5m/s的速度通过加热管，进行蒸发浓缩或结晶的操作。
三效强制循环蒸发器是多效蒸发工艺和强制循环蒸发工艺的组合工艺。
多效强制循环废水蒸发器，废水三效强制循环结晶蒸发器设计：强制循环蒸发器种类形式很多，在设计时，要通过计算强制循环流动的阻力，摩擦阻力损失计算和循环管的摩擦阻力损失，强制循环流动的数量、效数、选择计算，强制循环蒸发器的循环泵选用离心力作用的泵，需要根据循环泵的实际功率消耗，设计计算，三效强制循环蒸发器设计时还要考虑到蒸发器、分离器、管道等方面的设计计算。
康景辉采用MDP2019蒸发器设计软件，即可准确计算出结晶器大小、配套管道泵组的设计、强度校核等所有三效强制循环蒸发器设计数据参数。
多效强制循环废水蒸发器，废水三效强制循环结晶蒸发器性能：1、多效强制循环蒸发器系统设计合理美观、运行稳定、高效节能，蒸汽耗量低；浓缩比大，强制循环式，使粘度较大的料液容易流动蒸发，浓缩时间短；2、特殊设计经简单操作可实现切换改效，以适应不同产品的生产；3、蒸发温度低，热量得到充分利用，料液受热温和，适用于热敏性物料的浓缩；4、蒸发器通过强制循环，在管内受热均匀，传热系数高，可防止“干壁”现象；5、料液进入分离器再分离，强化了分离效果，使整体设备具有较大的操作弹性；6、整套设备结构紧凑，占地面积小，布局简单流畅，代表了大型成套蒸发设备的发展方向；7、连续进出料，料液液位与所需浓度可实现自控；应用行业MVR节能蒸发技术应用于海水淡化、精细化工废水蒸发结晶、锂电材料生产过程蒸发结晶、稀有金属废水蒸发结晶、环保工程、冶金废水蒸发结晶、食品生产蒸发浓缩、生物制药蒸发浓缩、废液蒸发蒸馏提取、余热回收等过程。
高盐废水MVR强制循环蒸发系统,含盐废水蒸发处理 零排放
一、高盐废水MVR强制降膜循环蒸发系统，含盐废水蒸发处理，含盐废水降膜蒸发器现状：当前人们处理高盐废水时，采用的工艺方法时生物法与非生物法。
其中，生物法中包含普通活性污泥与生物膜方法，可以将高盐废水中有机物去除，但是生物法处理系统与化工厂内环境条件、高盐废水的水质有关系，微生物在高盐废水中生物代谢功能可能丧失，因此生物法的效果可能无法达到预期目标。
非生物法中主要包含蒸发、膜分离以及电解法等，这些高盐废水处理技术成本较高，污水处理周期比较长，在高盐废水处理时存在一定局限性。
人们将蒸发处理技术加以优化和改进，将其变为蒸发结晶技术。
该技术是当前化工厂高盐废水零排放的主要方式，蒸发需要通过加热装置将高盐废水加热，让废水中部分溶剂汽化后变为蒸汽，增加高盐废水的盐浓度，为溶质的析出提供便利条件。
二、高盐废水MVR强制降膜循环蒸发系统，含盐废水蒸发处理，含盐废水降膜蒸发器应用:多效蒸发多效蒸发是高盐废水零排放蒸发处理技术的一种，简称为MED。
这种处理技术主要是将多个蒸发器连接操作，高盐废水通过前一个蒸发器后形成二次蒸汽，这些二次蒸汽可以作为后一个蒸发器的重要热源，有效提高蒸发处理技术中热能利用效率。
多效蒸发处理技术的优势在于进水预处理十分便利，应用起来也很灵活，蒸发器可以单独使用，也可以与其他蒸发处理方法同时使用，系统操作简单，且安全可靠。
机械蒸汽再压缩蒸发机械蒸汽再压缩系统（简称：MVR）是现有蒸汽系统中耗能低的蒸发工艺，其利用蒸汽压缩机对二次蒸汽做功，提高二次蒸汽的压力和温度，升温后的蒸汽可重新作为蒸发热源蒸汽，不断重复，保持蒸发过程连续。
排出系统的蒸馏水和浓液经换热器将其能量传递给进液，能量得到充分回收。
热力蒸汽再压缩蒸发蒸汽再压缩蒸发处理技术，主要是根据热泵原理完成高盐废水零排放的处理技术。
这一技术应用下，沸腾室中蒸汽被压缩处理，进入加热时后已经含有加高的压力，能量加入蒸汽上，人们应用蒸汽喷射压缩机，按照热泵原理进行操作，系统运行简单有效，且有效提高高盐废水零排放蒸汽处理系统的运行效率。
强制循环蒸发分离原理
强制循环蒸发分离原理
一、循环流程
强制循环蒸发分离装置主要由加热室、分离室、循环泵和控制系统等部分组成。
物料在加热室中被加热并沸腾，产生的蒸汽和少量固体颗粒通过循环泵输送到分离室进行汽液分离。
分离后的蒸汽经过冷凝器冷凝后，液态部分可回收利用，而固体颗粒则被排出系统。
二、传热过程
在强制循环蒸发分离过程中，传热过程是非常重要的环节。
物料在加热室内通过热传导和热对流的方式吸收热量，使物料中的水分蒸发为蒸汽。
传热效率的高低直接影响到蒸发效率，因此选择合适的传热方式和高效的传热元件对于蒸发分离过程至关重要。
三、汽液分离
汽液分离是强制循环蒸发分离过程中的关键步骤。
经过加热和沸腾的物料在进入分离室后，通过降低压力或增加流速等方式，使汽液两相得以有效分离。
分离后的蒸汽和液体可以通过不同的管道排出，以便进一步处理或回收利用。
四、浓缩与排盐
在强制循环蒸发分离过程中，随着水分的蒸发，物料的浓度逐渐增加。
当物料中的盐分或其他杂质达到一定浓度时，可能会出现结晶或沉淀现象，影响系统的正常运行。
因此，需要对物料进行适时的排盐处理，以维持系统的稳定运行。
排盐的方式有多种，如定期排放、添加化学药剂等。
五、控制系统
为了保证强制循环蒸发分离过程的稳定性和效率，需要采用先进的控制系统对整个系统进行监控和调节。
控制系统主要实现对温度、压力、流量等工艺参数的实时监测和控制，通过自动调节加热功率、循环泵转速等参数，使系统始终保持在最佳运行状态。
同时，控制系统还可以对异常情况进行自动报警和记录，以便及时发现和解决问题。
高盐废水零排放处理设备及工艺！废水能够全部回用就是零排放
高盐废水零排放处理设备及工艺！废水能够全部回用就是零排放五硫化二磷法工艺五硫化二磷法是以五硫化二磷与无水酒精为原料，经过硫化阶段、氯化阶段、水解阶段及精馏阶段最终生成高纯度产品（图1 五硫化二磷法工艺流程图）。
（1）硫化阶段：将五硫化二磷与无水乙醇在催化剂的作用下，生成乙基硫化物及硫化氢，再通过氢氧化钠将硫化氢制备为硫化钠。
（2）氯化阶段：将硫化阶段生成的乙基硫化物与氯气反应，制取粗乙基氯化物产品。
（3）水解工段：通过加入硫化阶段生成的硫化钠去除氯化阶段产生的二氯二硫杂质的过程。
（4）蒸馏工段：将上述工段的产品进行蒸馏提纯，获得高纯度的乙基硫化物产品。
图1-五硫化二磷法工艺流程图3.三废处理从图1 五硫化二磷法工艺流程图可以看出，三废主要包括：氯化氢气体、二氧化硫气体、硫磺、氯化钠溶液，除此之外，还有乙基氯化物精馏后残余在废水中含硫、磷的有机物。
三废中，氯化氢气体使用二级吸收罐进行吸收，生成工业副产物盐酸，二氧化硫废气及氯化氢未被吸收的废气使用碱液吸收中和，生成无机盐溶解于废水中，硫磺单质通过过滤机进行过滤分离，剩余废水内包含氯化钠、亚硫酸钠以及含硫、磷的有机物，经过后续的处理达到零排放的目标（图2 三废处理流程图）。
图2 三废处理流程图二、废水处理再利用系统工艺由于废水组分复杂，处理难度较高，此处理工艺选用“预处理+蒸发结晶+生化处理”的流程形式进行零排放处理（图3 高盐高有机物废水零排放处理工艺流程图）。
1.酸化吹脱乙基氯化物生产线在经蒸馏提纯获得产品后，所产生废水内残留少量未被提取的乙基氯化物，此部分残留物需最先分解，以免对后续处理工艺造成负面影响。
为处理此部分残余乙基氯化物，可利用其在酸性条件下会发生水解反应的性质，其反应如下：通过空气吹脱水解反应生成的硫化氢气体并使用碱液吸收，促进残余的乙基氯化物正向水解反应的进行，将其分解为乙醇、正磷酸及硫化氢。
图3 高盐高有机物废水零排放处理工艺流程图2.催化氧化对经过酸化吹脱的高盐废水使用较为先进的芬顿氧化法进行催化氧化，芬顿氧化作为一种均相氧化技术，其氧化作用是通过二氧化氢作为氧化剂在二价铁离子的催化作用下产生的氢氧根来实现的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高盐废水强制循环蒸发结晶器设备工艺原理引言
随着工业化的发展，各种生产过程中都会产生废水。
其中不乏高浓度高盐度的废水。
这些废水如果直接排放会对水环境造成污染，严重影响水的质量。
针对这样的情况，循环经济已经成为了当前环保政策的主导方向。
因此，研发高效能的废水处理设备非常重要。
目前，强制循环蒸发结晶器设备正逐渐成为一种解决高浓度高盐废水问题的有效技术手段。
设备原理
强制循环效应
结晶器设备采用强制循环的方式进行处理。
废水经过预处理后，进入结晶器，形成废水池。
然后，将一定量的池内水导入蒸发室。
在蒸发室里，废水受热，水分不断蒸发，除去其中的纯水分。
而焦化排放的溶质的浓度逐渐增大。
当浓度逐渐达到饱和度时，其中的盐便开始结晶，并沉积在池内底部。
随后，带有一定浓度的焦化排放被不断循环泵送进入蒸发室，形成闭环。
此时，在蒸发室内的盐液浓度逐渐升高，因此使得结晶过程更为迅速。
此外，循环水的作用也有助于将结晶器中已凝固的晶体重新悬浮在浓盐水中，形成新的晶体，以加快无促进结晶的效果。
能源回收效应
由于蒸发室和结晶器设备本身是密闭的，因此室内水分蒸发后，不
必担心水的蒸发量对室外环境产生影响。
同时，蒸发室壁面设有蒸发器，让热能的损失得到了极大的减小。
此外，结晶器中扁平的结晶器
板也能较好保持热量不散失和积蓄余热，便于重复利用。
这样的能源
循环回收方式，更加环保。
设备的应用前景
强制循环蒸发结晶器设备逐渐变得广泛申请，主要依据在于它的优
良特性。
能耗低
这些强制循环循环蒸发结晶器设备可以在一定程度上减少水资源消耗，并减少能源成本。
强制循环循环水处理设备可以在废水处理中，
减少能源消耗，减少污染物的排放，减少处理成本，十分环保。
应用广泛
强制循环蒸发结晶器设备除去处理高盐度废水之外，还可用于处理
高浓度污染废水、含重金属物废水和有机废水、臭气等废气排放等领域。
由于其易操作性以及精度高的特点，一直以来被广泛应用于电镀、印染、造纸、化工、制药、油溶剂等行业。
总结
强制循环循环蒸发结晶器设备是一种重要的废水处理设备。
应用于
各种生产中的高浓度高盐度废水处理，还有化工，金属，制药等各种
行业废水的处理，具有环保、易操作和精准处理的优势。
而且这种设
备在能源的回收上也是具有不错的优势，因此受到了广泛关注和应用，是当前环保政策的主导方向之一。
