第一章引言1.1概述近年来，计算机技术得到了突飞猛进的发展。
特别是微机己经渗透到人们生活生产的各个领域，小至家用电器的控制，大到人造地球卫星的发射，到处可以看到计算机在发挥作用。
今天，许多以计算机为基础的监测与控制系统正在控制着各种各样的生产过程。
我国的一些主要行业，如石化、电力、冶金等已大量使用计算机监控系统，它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。
在组态概念出现之前，要实现这些任务，都是通过编写程序（如使用BASIC、C、FORTRAN等）来实现的。
编写程序不但工作量大、周期长，而且容易犯错误，不能保证工期。
组态软件的出现，解决了这个问题。
对于过去需要几个月的工作，通过组态几天就可以完成。
本文利用组态软件和PLC解决了大型泵站计算机的监控问题，方便有效的实现了泵站的自动化监控。
1.2国内外现状我国水利系统计算机监控系统的应用由于多种原因尚处于起步阶段。
随着计算机技术的进步，目前越来越多的单位对泵站监控自动化技术进行研究，近几年来全国许多泵站工程，都将计算机监控系统纳入提高泵站自动化水平的重要措施之一，但这些计算机监控系统大多没有真正充分发挥应有的作用。
多年来，由于泵站运行产生的是社会效益，其经济效益一直未被重视。
技术改造及资金投入十分有限，微机监控起步较晚，与国外同行业相比仍有较大差距。
目前经过长期运行考验的泵站计算机监控系统是常规系统和与计算机监控系统并存，且计算机监控系统只能完成数据监测和处理，而未能做到计算机控制和调节泵组。
大多数泵站采用继电器逻辑控制、独立的检测装置或仪表，这样运行方式落后，存在的问题主要有：(1)信息处理能力差，软件开发跟不上，许多应有的功能不能实现。
(2)故障追忆能力较差。
事故发生后，由于信息量不足往往难以对事故原因做出正确的分析。
(3)控制可靠性不高。
各控制之间有时不能进行可靠的安全闭锁，不能完全避免操作员的操作错误。
梯级泵站综合自动化的架构与实践
Science and Technology &Innovation ┃科技与创新2023年第03期·111·文章编号：2095-6835（2023）03-0111-03梯级泵站综合自动化的架构与实践＊董雪旺，张林虎（甘肃省景泰川电力提灌水资源利用中心，甘肃白银730400）摘要：以景电工程为例，分析了梯级泵站自动化技术的应用情况及其现状，表明自动化建设为景电工程的运行发挥了至关重要的作用。
梯级泵站综合自动化的建设和实施是实现现代化灌区的一项举措，不仅可以有效提高工作效率，提升管理水平和服务水平，还使提水量增加，从而使灌区的经济效益和生态效益有所提升，为灌区脱贫攻坚起到至关重要的作用。
关键词：景电工程；自动化；泵站；灌区中图分类号：TV675文献标志码：ADOI ：10.15913/ki.kjycx.2023.03.034随着科学技术的飞速发展，互联网、计算机、信息处理、大数据、工业测控等新兴前沿技术不断应用到社会发展的各个领域，梯级泵站工程的智能化已成为水利工程管理的发展趋势。
景电工程在泵站运行和灌区管理方面经过多年自动化升级改造及信息化系统建设，持续改进系统功能和优化结构，不断提升泵站智能化水平，基本建成了调度综合自动化运行管理模式。
1梯级泵站自动化系统的架构梯级泵站自动化的实现有赖于以下4个方面功能：①能够实现远程监视，实时观测前池水位和机组运行情况；②可以实现自动化控制，通过远程联动操控设备开停；③能完成现场数据的采集、处理与传输、分析等一系列功能；④报警、事故处理等。
这些功能的实现必须架构梯级泵站自动化系统，然而自动化系统的实现，就必须是硬件和软件系统有效兼容，再加之其他高新技术的融合。
1.1系统硬件梯级泵站自动化系统是由调度中心控制站、泵站监控站及通讯网络组成的集散型控制系统。
系统各组件在建设中要对其性能、规格和性价比等进行通盘考量以确保各组件集成在一起能够满足系统设计功能的要求。
泵站计算机自动控制系统结构及原理
泵站计算机自动控制系统结构及原理随着科学技术的不断发展，人类对自动化技术的需求也日益增加。
在工程领域中，泵站计算机自动控制系统被广泛应用于各种水利工程、市政工程、农业灌溉等领域，为工程运行和管理提供了便利。
本文将对泵站计算机自动控制系统的结构及原理进行探讨。
泵站计算机自动控制系统一般包括以下几个主要部分：传感器、执行机构、控制器、通信设备和计算机。
下面我们分别对这几个部分进行详细介绍。
1. 传感器传感器是泵站计算机自动控制系统的重要组成部分，它的主要作用是将各种物理量转换成电信号，供控制器进行处理。
在泵站中，常用的传感器有压力传感器、流量传感器、液位传感器等。
这些传感器可以实时监测泵站的各项参数，为自动控制系统提供准确的数据支持。
2. 执行机构执行机构是根据控制器的指令，完成对泵站设备的操作。
在泵站中，常用的执行机构有阀门、电机、液压马达等。
通过这些执行机构，控制器可以远程操作泵站设备，实现自动控制的目的。
3. 控制器控制器是泵站计算机自动控制系统的核心部分，它的主要作用是根据传感器的反馈信号，对泵站设备进行控制。
控制器通常包括信号处理模块、控制逻辑模块、执行机构驱动模块等部分，其中信号处理模块负责对传感器信号进行处理，控制逻辑模块负责根据预定的控制策略进行决策，执行机构驱动模块负责输出控制信号驱动执行机构进行操作。
4. 通信设备通信设备是泵站计算机自动控制系统与外部系统进行信息交换的关键环节。
通过通信设备，泵站计算机自动控制系统可以获取外部环境的实时数据，或者将内部状态信息传输给远程监控中心。
常用的通信设备有以太网、无线通讯模块等。
5. 计算机计算机是泵站计算机自动控制系统的智能决策中心，它可以对大量的数据进行处理和分析，生成控制指令并实时调整。
计算机还可以对泵站进行故障诊断和预测，提高泵站设备的可靠性和安全性。
泵站计算机自动控制系统的原理是基于控制理论和计算机技术的结合，通过对泵站设备的各个参数进行监测和调节，实现对泵站设备的自动控制。
泵站运行管理的计算机自动控制系统

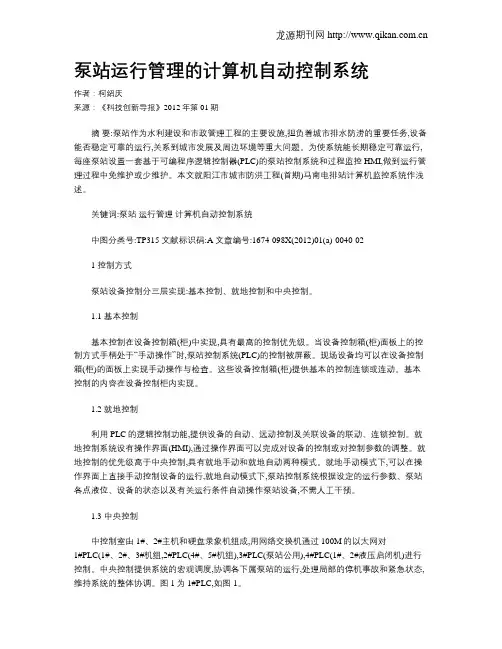

泵站运行管理的计算机自动控制系统作者：柯绍庆来源：《科技创新导报》2012年第01期摘要:泵站作为水利建设和市政管理工程的主要设施,担负着城市排水防涝的重要任务,设备能否稳定可靠的运行,关系到城市发展及周边环境等重大问题。
为使系统能长期稳定可靠运行,每座泵站设置一套基于可编程序逻辑控制器(PLC)的泵站控制系统和过程监控HMI,做到运行管理过程中免维护或少维护。
本文就阳江市城市防洪工程(首期)马南电排站计算机监控系统作浅述。
关键词:泵站运行管理计算机自动控制系统中图分类号:TP315 文献标识码:A 文章编号:1674-098X(2012)01(a)-0040-021 控制方式泵站设备控制分三层实现:基本控制、就地控制和中央控制。
1.1 基本控制基本控制在设备控制箱(柜)中实现,具有最高的控制优先级。
当设备控制箱(柜)面板上的控制方式手柄处于“手动操作”时,泵站控制系统(PLC)的控制被屏蔽。
现场设备均可以在设备控制箱(柜)的面板上实现手动操作与检查。
这些设备控制箱(柜)提供基本的控制连锁或连动。
基本控制的内容在设备控制柜内实现。
1.2 就地控制利用PLC的逻辑控制功能,提供设备的自动、远动控制及关联设备的联动、连锁控制。
就地控制系统设有操作界面(HMI),通过操作界面可以完成对设备的控制或对控制参数的调整。
就地控制的优先级高于中央控制,具有就地手动和就地自动两种模式。
就地手动模式下,可以在操作界面上直接手动控制设备的运行,就地自动模式下,泵站控制系统根据设定的运行参数、泵站各点液位、设备的状态以及有关运行条件自动操作泵站设备,不需人工干预。
1.3 中央控制中控制室由1#、2#主机和硬盘录象机组成,用网络交换机通过100M的以太网对1#PLC(1#、2#、3#机组,2#PLC(4#、5#机组),3#PLC(泵站公用),4#PLC(1#、2#液压启闭机)进行控制。
中央控制提供系统的宏观调度,协调各下属泵站的运行,处理局部的停机事故和紧急状态,维持系统的整体协调。
