如何选择放大器

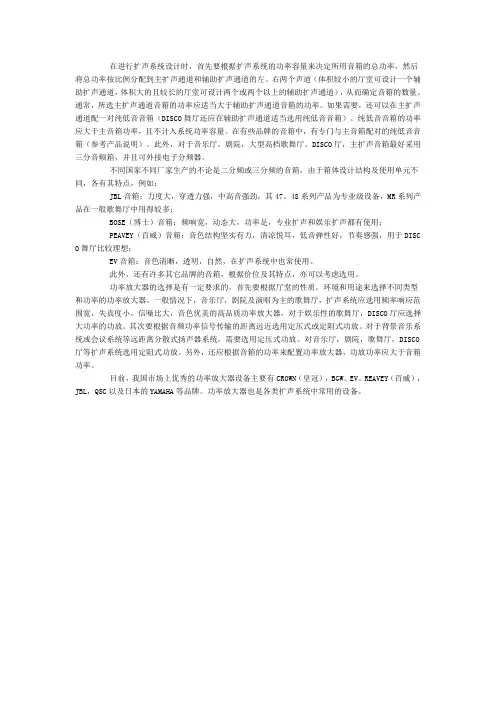

音响中音箱和功率放大器的选择

在进行扩声系统设计时,首先要根据扩声系统的功率容量来决定所用音箱的总功率,然后将总功率按比例分配到主扩声通道和辅助扩声通道的左。
右两个声道(体积较小的厅堂可设计一个辅助扩声通道,体积大的且较长的厅堂可设计两个或两个以上的辅助扩声通道),从而确定音箱的数量。
通常,所选主扩声通道音箱的功率应适当大于辅助扩声通道音箱的功率。
如果需要,还可以在主扩声通道配一对纯低音音箱(DISCO舞厅还应在辅助扩声通道适当选用纯低音音箱)。
纯低音音箱的功率应大于主音箱功率,且不计入系统功率容量。
在有些品牌的音箱中,有专门与主音箱配对的纯低音音箱(参考产品说明)。
此外,对于音乐厅,剧院,大型高档歌舞厅。
DISCO厅,主扩声音箱最好采用三分音频箱,并且可外接电子分频器。
不同国家不同厂家生产的不论是二分频或三分频的音箱,由于箱体设计结构及使用单元不同,各有其特点,例如:JBL音箱:力度大,穿透力强,中高音强劲,其47。
48系列产品为专业级设备,MR系列产品在一般歌舞厅中用得较多;BOSE(博士)音箱:频响宽,动态大,功率足,专业扩声和娱乐扩声都有使用;PEAVEY(百威)音箱:音色结构坚实有力,清凉悦耳,低音弹性好,节奏感强,用于DISC O舞厅比较理想;EV音箱:音色清晰,透明,自然,在扩声系统中也常使用。
此外,还有许多其它品牌的音箱,根据价位及其特点,亦可以考虑选用。
功率放大器的选择是有一定要求的。
首先要根据厅堂的性质,环境和用途来选择不同类型和功率的功率放大器。
一般情况下,音乐厅,剧院及演唱为主的歌舞厅,扩声系统应选用频率响应范围宽,失真度小,信噪比大,音色优美的高品质功率放大器,对于娱乐性的歌舞厅,DISCO厅应选择大功率的功放。
其次要根据音频功率信号传输的距离远近选用定压式或定阻式功放。
对于背景音乐系统或会议系统等远距离分散式扬声器系统,需要选用定压式功放。
对音乐厅,剧院,歌舞厅,DISCO 厅等扩声系统选用定阻式功放。
wifi放大器设置教程

wifi放大器设置教程在本教程中,我将向您展示如何设置WiFi放大器,以扩大家庭或办公室中的WiFi覆盖范围。
我们将逐步介绍WiFi放大器的设置过程,确保您无论在何处都能获得稳定的无线网络连接。
1. 首先,找到一个插座并插入您的WiFi放大器。
确保插座位于您的WiFi路由器和需要放大信号的区域之间,以确保最佳的信号传输。
2. 等待一段时间,直到WiFi放大器开机并完成初始化过程。
这通常需要一到两分钟的时间。
3. 现在,拿起您的手机、平板电脑或电脑,并连接到WiFi放大器的无线网络。
您可以在设备的WiFi设置中找到该网络,并选择连接。
4. 连接成功后,打开您的网页浏览器,并输入WiFi放大器的配置页面的地址。
这通常是通过输入“192.168.0.1”或“192.168.1.1”来完成。
请注意,这可能因厂家而异,因此请查看您的WiFi放大器的用户手册以获取更准确的地址。
5. 输入地址后,您将被引导到WiFi放大器的登录页面。
输入您的管理员用户名和密码以继续。
这些凭据通常可以在您的WiFi放大器用户手册中找到。
如果您没有更改过这些凭据,可能会使用默认的用户名“admin”和密码“admin”或空密码。
6. 登录后,您将进入WiFi放大器的配置界面。
首先,建议您更改管理员密码以提高安全性。
找到“管理员密码”或类似的选项,并按照提示进行更改。
7. 接下来,您需要选择一个可用的无线网络名称(SSID)和安全密钥(密码)。
这将成为您放大器所提供的WiFi网络的标识和保护层。
找到“无线设置”或类似的选项,并按照提示进行设置。
8. 一旦设置好了WiFi网络名称和密码,保存设置并等待WiFi 放大器重启。
此过程可能需要一到两分钟的时间。
9. 重启后,您的WiFi放大器将开始扩展您的WiFi信号。
您可以返回到您的设备的WiFi设置中,并选择新设置的WiFi 网络连接。
您的设备现在应该能够连接到放大器提供的WiFi 网络,并且您应该能够在更远的区域获得更强的信号。
运算放大器的参数选择

运算放大器的参数指标1. 开环电压增益Avd开环电压增益(差模增益)为运算放大器处于开环状态下,对小于200Hz的交流输入信号的放大倍数,即输出电压与输入差模电压之比。
它一般为104~106,因此它在电路分析时可以认为无穷大。
2. 闭环增益AF闭环增益是运算放大器闭环应用时的电压放大倍数,其大小与放大电路的形式有关,与放大器本身的参数几乎无关,只取决于输入电组和反馈电阻值的大小。
反相比例放大器,其增益为AF=-3. 共模增益Avc和共模抑制比当两个输入端同时加上频率小于200Hz的电压信号Vic时,在理想情况下,其输出电压应为零。
但由于实际上内部电路失配而输出电压不为零。
此时输出电压和输入电压之比成为共模增益Avc。
共模抑制比Kcmr=,通常以对数关系表示:Kcmr=20log共模抑制比一般在80~120Db范围内,它是衡量放大器对共模信号抑制能力高低的重要指标。
这不仅是因为许多应用电路中要求抑制输入信号中夹带的共模干扰,而且因为信号从同相端输入时,其两个输入端将出现较大的共模信号而产生较大的运算误差。
4. 输入失调电压在常温(25℃)下当输入电压为零时,其输出电压不为零。
此时将其折算到输入端的电压称为输入失调电压。
它一般为±(0.2~15)mV。
这就是说,要使放大器输出电压为零,就必须在输入端加上能抵消Vio的差值输入电压。
5. 输入偏置电流在常温(25℃)下输入信号为零(两个输入端均接地)时,两个输入端的基极偏置电流的平均值称为输入偏置电流,即IIB=( IIB -+ IIB+)它一般在10nA~1uA的范围内,随温度的升高而下降,是反映放大器动态输入电阻大小的重要参数。
6. 输入失调电流IIO输入失调电流可表示为IIO=︱IIB --IIB+∣在双极晶体管输入级运算放大器中,IIO约为(0.2~0.1)IIB -或(0.2~0.1)IIB+。
当IIO流过信号源内阻时,产生输入失调电压。
放大器的5个参数

放大器的5个参数
放大器是一种为输入信号进行放大的电子设备。
它常常被用来放大音频信号,使得音乐能够在扬声器中更加清晰响亮。
为了了解放大器的性能和功效,我们需要关注以下五个重要参数:
1. 增益
增益是放大器将输入信号放大的程度。
它是输出信号和输入信号之间的比率,通常以分贝(dB)为单位表示。
增益越高,输出信号就越强,声音就越响亮。
但是增益过高可能导致信号失真和噪音增加。
因此,选择合适的增益是非常重要的。
2. 频率响应
每个放大器都有一定的频率响应范围。
频率响应反映了放大器对不同频率的信号的放大程度。
有些放大器可能在某些频率上具有更好的性能,而在其他频率上则表现不佳。
因此,在选择放大器时需要考虑所需频率响应的范围。
3. 噪声
噪声是指放大器电路中引入的任何不需要的信号。
噪声可以影响输出信号的质量,使其变得模糊或难以辨认。
低噪声放大器能够提供更清晰、更精准的信号放大效果。
4. 输入阻抗(Impedance)
输入阻抗是指放大器电路对输入信号的电阻性质。
输入阻抗会影响信号源和放大器之间的互动效果。
一般情况下,输入阻抗应该越高越好。
如果放大器的输入阻抗太低,就会导致信号源受到过多的负载,从而降低信号源的输出能力。
5. 输出功率
输出功率是指放大器输出信号的能力。
输出功率越大,放大器就可以驱动更大的扬声器或输出更高质量的音频信号。
但是,较大的输出功率通常也意味着较大的尺寸和成本。
因此,在选择放大器时,需要根据具体的使用场景和需求综合考虑输出功率和其他参数。
选择精密运算放大器时的注意事项

为传感器输入处理设计选择精密运算放大器时的注意事项作为消费、工业、科学和其他应用的基本组成部分,运算放大器是最广泛应用的电子元器件。
对大多数低端应用来说,设计要求明确,因而元件的选择也相对容易。
但在用于实现许多高端传感器的输入处理设计时,如何选择最佳的精密运算放大器却存在一些挑战。
在传感器类型和(或)其使用环境带来许多特别要求时,例如超低功耗、低噪声、零漂移、轨到轨输入及输出、可靠的热稳定性和对数以千计读数和(或)在恶劣工作条件下提供一致性能的可再现性,运算放大器的选择就会变得特别困难。
在基于传感器的复杂应用中,设计者需要进行多方面考虑,以便获得规格与性能最佳组合的精密运算放大器,同时还需要考虑成本。
具体而言,斩波稳定型运算放大器(零漂移放大器)非常适用于要求超低失调电压以及零漂移的应用。
斩波运算放大器通过持续运行在芯片上实现的校准机制来达到高DC精度。
虽然没有普遍公式可供遵循,但下面的如何选择运算放大器的例子可帮助实现重要的应用目标。
衡器和压力传感器衡器和压力检测应用通常使用非常灵敏的模拟前端传感器,如应变计,这些传感器可提供非常精确的测量结果,但输出信号非常微弱。
对于高精度衡器应用,设计人员可能使用桥式传感器网络,其中运算器与用于提供共模提取和10PPM~20PPM精度的选定增益电阻器配对使用。
这种先进的“自主”设计对运算放大器性能具有严格的要求,以便从相对较大的输入提取非常弱小的信号。
为了成功地放大这些弱小信号,运算放大器必须具有超低输入失调电压和最小失调温度漂移,并具有宽增益带宽和轨到轨输入/输出摆幅(当然,小输入信号不需要轨到轨输入摆幅)。
同样重要的还有运算放大器需要在接近DC状态(如0.1Hz~10Hz)时具有非常稳定的超低频噪声特征对于高精密衡器桥式网络传感器应用,设计人员应当寻找具有极低输出失调电压和低噪声(1/f-1mHz)的单个零漂移运算放大器。
如图1所示,一个很好的例子是斩波零漂移ISL28134运算放大器,其可在0.1Hz 到10Hz频率范围内提供卓越噪声电压(nV),从而对DC电平提供几乎平坦的噪声频带。
如何选择适合自己的电脑音频放大器

如何选择适合自己的电脑音频放大器在选择适合自己的电脑音频放大器时,我们需要考虑多个因素,包括音质要求、连接方式、功率输出、价格等。
本文将详细介绍如何选择适合个人需求的电脑音频放大器。
一、确定音质要求音质是选择电脑音频放大器的关键因素之一。
在选择之前,我们需要明确自己对音质的要求。
如果你是专业音乐制作人员或音乐爱好者,对音频细节要求较高,那么可以选择高保真音频放大器。
而如果你只是普通用户,只需满足基本音质需求,那么选择价格更实惠的普通音频放大器即可。
二、选择连接方式电脑音频放大器通常有多个连接方式,包括USB、蓝牙、光纤、RCA等。
根据个人需求选择合适的连接方式是十分重要的。
如果你使用的设备支持USB连接,那么可以选择USB接口的音频放大器,这样可以保证更好的音质传输。
如果你需要通过蓝牙无线连接,那么选择蓝牙音频放大器更为便捷。
因此,在购买前务必了解自己的设备连接接口和需求。
三、考虑功率输出功率输出是选择电脑音频放大器时需要重点考虑的因素之一。
一般来说,功率越高,可以提供的音量和音质表现越出色。
但是,并不是每个人都需要非常高的功率输出。
如果你只是在家中用于普通办公和娱乐,那么一般功率输出为10-30瓦的音频放大器已经足够。
但如果你是专业播音员或者有更高要求的音乐制作,那么可以选择更高功率输出的音频放大器。
四、预算与价格预算是选择电脑音频放大器前需要考虑的重要因素之一。
根据个人经济能力合理预算,避免盲目追求高价格的产品。
在市场上,电脑音频放大器的价格区间广泛,从几十元到几千元不等。
一般而言,价格较高的产品通常具备更好的音质和功能。
但是,如果你只是普通用户,选择性价比较高、满足基本需求的音频放大器即可。
五、品牌及评价在选择电脑音频放大器时,我们还需考虑产品的品牌及用户评价。
品牌的声誉往往会对产品的质量和售后服务起到一定的保证作用。
买家的评价和反馈也是我们选择的重要参考依据。
通过查看产品的评价,可以了解其他消费者的使用经验,进而判断产品是否适合自己的需求。
运算放大器参数说明及选型指南

运算放大器参数说明及选型指南一、运放的参数说明:1.增益:运算放大器的增益是指输出信号与输入信号之间的比值,通常用V/V表示。
增益可以是固定的,也可以是可调的。
增益决定了输出信号相对于输入信号的放大程度。
2.带宽:运算放大器的带宽是指在其增益达到-3dB时的频率范围。
带宽决定了运放的工作频率范围,对于高频应用,需要选择具有宽带宽的运放。
3.输入偏置电压:输入偏置电压是指在无输入信号时,运放输入端的直流偏置电压。
输入偏置电压可能会引入偏置误差,对于精密测量电路,需要选择输入偏置电压尽可能小的运放。
4.输入偏置电流:输入偏置电流是指在无输入信号时,运放输入端的直流偏置电流。
输入偏置电流可能会引起输入端的电平漂移,对于高精度应用,需要选择输入偏置电流尽可能小的运放。
5.输入偏置电流温漂:输入偏置电流温漂是指输入偏置电流随温度变化的比例。
输入偏置电流温漂可能会导致运放的工作点发生变化,对于温度变化较大的应用,需要选择输入偏置电流温漂较小的运放。
6.输入噪声:输入噪声是指在无输入信号时,运放输入端产生的噪声。
输入噪声可能会影响信号的纯净度,对于低噪声应用,需要选择输入噪声较低的运放。
7.输出电流:输出电流是指运放输出端提供的最大电流。
输出电流决定了运放的输出能力,在驱动负载电流较大的应用中,需要选择输出电流较大的运放。
8.输出电压:输出电压是指运放输出端能够提供的最大电压。
输出电压决定了运放的输出范围,在需要大幅度信号放大的应用中,需要选择输出电压较大的运放。
二、选型指南:1.确定应用需求:根据实际应用需求确定所需的放大倍数、带宽、输入/输出电压等参数。
例如,对于音频放大器,需要考虑音频频率范围、输出功率等因素。
2.选择性能指标:根据应用需求选择合适的性能指标。
不同应用对各个参数的要求可能会有所差异,需根据实际情况进行权衡与选择。
3.查询产品手册:查询供应商的产品手册或网站,获取相关产品的详细参数信息。
产品手册通常会提供各项参数的典型值和极限值,可以用于评估是否满足需求。
物理实验中的放大器选择与配置技巧

物理实验中的放大器选择与配置技巧在物理实验中,使用合适的放大器进行信号放大是非常重要的。
放大器能够增强信号,使得实验结果更加准确,并提供更多的数据分析选项。
然而,选择合适的放大器并进行正确的配置并不总是容易的。
本文将介绍一些物理实验中的放大器选择与配置技巧,帮助您在实验中取得更好的结果。
一、理解不同类型的放大器在选择放大器之前,我们需要了解不同类型的放大器的特点和适用范围。
常见的放大器包括运放放大器、功放放大器和示波器。
运放放大器适用于小信号放大,具有高增益和低噪声特点。
功放放大器适用于大功率信号放大,主要用于声音和音乐放大等应用。
示波器则用于观察和分析电压波形。
根据实验需求,选择合适的放大器类型是至关重要的。
二、考虑信号频率范围另一个需要考虑的因素是要放大的信号频率范围。
不同的放大器有不同的频率响应特性,因此,根据实验中的信号频率选择合适的放大器非常重要。
例如,在高频实验中,需选择具有较宽带宽的放大器,以确保信号的高频部分能够被完整地放大,避免信号失真。
三、考虑放大器的增益和噪声在选择放大器时,我们还需要考虑其增益和噪声特性。
增益指的是放大器的输出与输入之间的比例关系。
对于需要高增益的实验,选择增益较高的放大器是合理的选择。
然而,较高的增益往往伴随着更高的噪声水平。
因此,需要在增益和噪声之间进行权衡。
一些先进的放大器具有低噪声特性,以及可调节的增益,这使得它们成为物理实验中的理想选择。
四、考虑输入和输出阻抗输入和输出阻抗是放大器的重要参数。
输入阻抗决定了放大器对外部信号源的响应程度,而输出阻抗影响着放大器与其他电路的连接。
在实验中,为了确保信号的传递和质量,需要选择能够匹配实验电路阻抗的放大器。
一般来说,输入阻抗应比信号源的阻抗高几个数量级,以确保不对信号源造成负载,而输出阻抗则应尽量小,以确保信号传输的稳定性。
五、适当调整放大器的参数一旦选择了合适的放大器,我们还需要适当调整其参数以满足实验需求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
8
(3)区别: 运算放大器的闭环增益是由反相输入端与输 出端之间连接的外部电阻决定; 而仪表放大器则使用与输入端隔离的内部反 馈电阻网络。
9
电流反馈运算放大器
电压反馈VS电流反馈
10
应用: (1)电流反馈运放用做单位增益缓冲电器 (2)电流反馈运放的低通滤波器 (3)电流反馈运放的双极点低通滤波器
2
运算放大器
表一:改变外部器件参数产生不同的运放电路
电路类型 反相放大器 同相放大器 反相积分器 缓冲器 差分放大器 地 输入信号 地 V1 输入信号 地 输入信号 地 输入信号 V2 ZG 由增益定 有增益定 RG 开路 ZF 由增益定 由增益定 CG 短路 RF Z1 开路 ZG||ZF 开路 短路 RG Z2 ZG||ZF 开路 ZG||ZF 开路 RF
17
高速应用
电流反馈应用放大器:3001 双运放放大器:提供此封装的所有放大器,除 3001和4001外。 低噪声应用:3001,402X,403X 视频应用:4001 快速稳定时间:4011 低静态功耗:408X
……
18
4
(3)电路图
5
差分或差模放大器
(1)显著特点: a、放大差模电压(信号) b、抑制共模电压(信号) (2)应用: a、实现负反馈。 b、常用于电机控制,以及信号放大。
6
(3)电路图:
7
仪表放大器
(1)概述: 仪表放大器是一种精密差分电压放大器,它源于 运算放大器,且优于运算放大器。 (2)特点: 高共模抑制比、高输入阻抗、低噪声、低线性误 差、低失调漂移增益设置灵活和使用方便等特点。
如何选择放大器
放大器的类型(9类)
选择高速的运算放大器
1、有补偿与无补偿的运算放大器 2、差分输出与单端输出运算放大器 3、高速应用
1
运算放大器 缓冲放大器 差模或差分放大器 仪表放大器(IA) 电流反馈型放大器(CFA) 高频放大器 全差分放大器(FDA) 功率放大器(PA) 音频放大器
14
有补偿与无补偿的运算放大器
(1)补偿的方法: 工程上采用的相位补偿方法,一般可分为滞后补 偿、超前补偿、超前—滞后补偿三种。
(2)
15
表二:补偿方法的比较
16
差分输出与单端输出运算放大器
(1)概念:差分输出有两个输出端,输出的信 号是两输出端之间的电压差;单端输出只有一个 输出端,输出地信号是输出端对地的电压。 (2)区别: 差分输出相比较单端输出有更高的共模抑制比。 差分输出的共模增益较低。 单端输出电路简单,调试简便、性能优良、价格 低廉;高效提供直流输出。
12
高频放大器(特点:有固定增益) (去耦合、高频段、增益带宽积)
全差分放大器 (单端到差分:提高共模制比)
音频放大器 (应用:将音频信号放大,以及实现数模转化)
13
什么是“高速型运算放大器”??
在快速A/D和D/A转换器、视频放大器中,要 求集成运算放大器的转换速率SR一定要高,单位 增益带宽BWG一定要足够大,像通用型集成运放 是不能适合于高速应用的场合的。 高速型运算放大器主要特点是具有高的转换 速率和宽的频率响应。
输入信号- 输入信号+ RG
U0=
-(ZF/ZG)*V1 +(ZF/Z1)*V2
+(ZF/Z2)*V3
3
缓冲放大器
(1)特点: 电压缓冲器有单位增益,非常高的输入阻抗 和非常低的输出阻抗。 (2)应用: 通常在A/D转换器前级配置的缓冲器,起驱 动放大的作用,此时需要考虑阻抗匹配、电荷注 入、信噪比和输出精度等问题。
11
功率放大器
(1)定义: 在给定失真率条件下,能产生最大功率输出以驱 动某一负载(例如扬声器)的放大器。 (2)功率放大原理: 利用三极管的电流控制作用或 场效应管的电压控制作用 将电源的功率转换为按照输入信号变化的电流。 得到电流(或电压)是原先的β倍的大信号 经过不断的电流放大,就完成了功率放大。
