气体发生装置的选择
固液常温型
注意问题
1 长颈漏斗下端浸入液面 以下（ຫໍສະໝຸດ 封） （目的：防止生成的气体逸出）
2 导管口稍露出橡胶塞 （目的：便于气体排出）
优点
装置简单
优点
便 于 添 加 液 体 药 品
改进
优点
随 时 控 制 反 应 的 发 生 和 停 止
若没有弹簧 夹呢？
思考 过氧化氢溶液和二氧化锰反应制氧气可以用此类装置吗？
主讲人：温海侠
固体
O2
固固加热型
CO2
固体和液体
固液常温型
CaCO3＋2HCl＝CaCl2 ＋H2O＋CO2↑
固体和固体
气体 发生 装置 选择
依据
反应物的状态 固体和液体 液体和液体
……
反应条件 是否需要加热、加催化剂等
针筒 A
锥形瓶 B
平底烧瓶 烧杯
C
D
试管 E
广口瓶 F
双孔
长颈漏斗 G
导管
H
I
分液漏斗
J
K
酒精灯 L
固固加热型
注意问题
1 试管口略向下倾斜
（目的：防止冷凝水回流炸裂试管）
2 导管口稍露出橡胶塞
（目的：便于气体排出）
3 粉末状固体（高锰酸钾）制气体 试管口塞一团棉花
（目的：防止固体粉末进入导气管）
4 先预热在对准药品加热
（目的：防止试管炸裂）
5 用酒精灯外焰加热。
6 仪器组装：由下及上，从左到右
不可以 必须是块状固体和液体的反应。
优点
可 以 控 制 反 应 速 率
实验室可以用加热固体氯化铵和熟石灰来 制取氨气，应选择的发生装置是 （ Ｂ ）
还可以快速制氨气，在常温下，用浓氨水和 生石灰反应，（生石灰与水可以发生反应） 应选择的发生装置是（ Ａ ）
常见气体制备装置归纳
C．CH4 D．NH3
5、设计了四种制备气体的方案:(1) 加热稀硫酸和乙
醇制备乙烯；(2) 加热稀盐酸和二氧化锰制备氯气；
(3)用稀硫酸和大理石制备二氧化碳；(4)用稀硝酸和
硫化亚铁制备硫化氢。不宜采用的方案有哪些？D
A.只有(1)和(2)
B.只有(1)和(3)
C.只有(3)和(4)
图2
图3
图4
图5
图6
gfr
5
（4）启普发生器及简易装置
图7
图8
图9 图10
图11 图12
gfr
6
3、固体+液体或液体+液体加热制气体
①反应容器：试管、烧瓶 ②加液容器：分液漏斗 ③注意事项：见图16、17
图13
图14
图1gf5r
图16
图17
7
二、气体净化装置： 根据净化剂的状态和条件选择
gfr
编 A中物 B中物 C中
号质
质 气体
有关化学方程式
(1) Na2SO3
浓硫酸 SO2
Na2SO3 +H2SO4(浓) ═ Na2SO4 +SO2↑+H2O
(2) Cu
浓硝酸 NO2
Cu + 4HNO3(浓) ═ Cu(NO3)2+ 2NO2↑+2H2O
(3) KMnO4 浓盐酸 Cl2
2KMnO4 + 16HCl ═ 2KCl g+fr 2MnCl2+5Cl2↑+ 8H2O
在瓶E和F之间连接装有干燥剂的装置
gfr
21
7根据下面实验图填空和回答问题:(1)烧瓶中所发生的主
要反应的化学方程式是 2H2SO4(浓)+2Na，Br+MnO2═MnSO4+Br2↑+

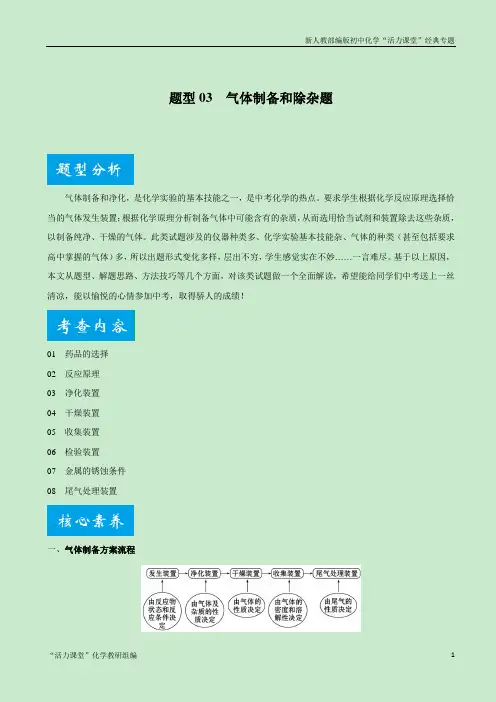

题型03 气体制备和除杂题-2021年中考化学专题复习之三轮题型巧突破(解析版)
题型03 气体制备和除杂题气体制备和净化，是化学实验的基本技能之一，是中考化学的热点。
要求学生根据化学反应原理选择恰当的气体发生装置；根据化学原理分析制备气体中可能含有的杂质，从而选用恰当试剂和装置除去这些杂质，以制备纯净、干燥的气体。
此类试题涉及的仪器种类多、化学实验基本技能杂、气体的种类（甚至包括要求高中掌握的气体）多，所以出题形式变化多样，层出不穷，学生感觉实在不妙……一言难尽。
基于以上原因，本文从题型、解题思路、方法技巧等几个方面，对该类试题做一个全面解读，希望能给同学们中考送上一丝清凉，能以愉悦的心情参加中考，取得骄人的成绩！01 药品的选择02 反应原理03 净化装置04 干燥装置05 收集装置06检验装置07金属的锈蚀条件08尾气处理装置一、气体制备方案流程二、实验室制取气体的思路和方法三、常见气体的制备 1.气体发生装置的选择【装置拓展】制取气体最佳装置的选择装置图装置特点 安装简便 便于添加液体 可控制溶液滴加速度可随时控制反应的发生和停止适用范围用于制取少量气体用于平稳反应并制取较多气体用于剧烈反应并制取较多气体用于平稳反应并持续时间较长的制气2.气体收集装置的选择3.常见气体的检验和验满四、常见气体的净化 1.气体的净化在实验室制备的各种气体中,常含有少量的酸雾、水蒸气或其他气体杂质,须经过净化与干燥才能得到实验所需的纯净气体。
选择气体吸收剂的原则是所选吸收剂只吸收气体中的杂质,而与被提纯的物质不反应。
常见气体杂质的吸收剂及净化装置见下表:可吸收的 气体杂质净化装置易溶性气体, 如HCl 等酸性气体,如 CO 2、SO 2、HCl 等CO 2气体中 混有的HCl 气体水蒸气、酸性气体, 如CO2、HCl等还原性气体,如COO22.气体的干燥3.尾气处理(1)常用装置五、注意事项有关气体的制取、检验和净化实验中的“先”“后”顺序1.制取气体时,先净化后收集。
2.检验气体时,先验水后验杂(其他气体杂质)。

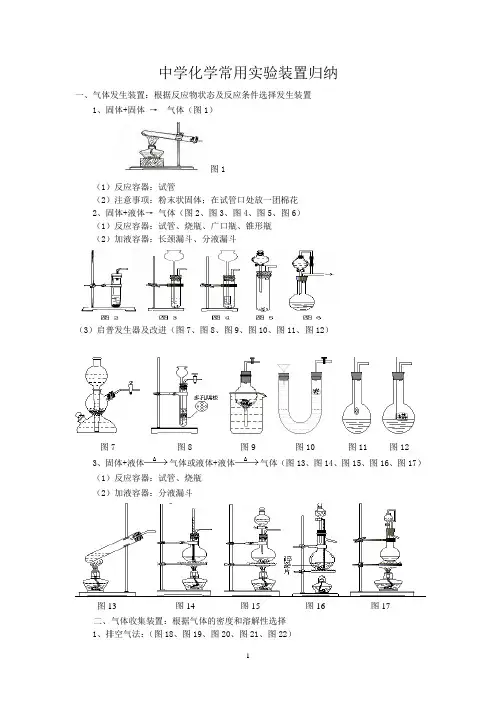

中学化学常用实验装置归纳
中学化学常用实验装置归纳一、气体发生装置：根据反应物状态及反应条件选择发生装置1、固体+固体 →1）图1（1）反应容器：试管（2）注意事项：粉末状固体；在试管口处放一团棉花 2、固体+液体→ 气体（图2、图3、图4、图5、图6） （1）反应容器：试管、烧瓶、广口瓶、锥形瓶 （2）加液容器：长颈漏斗、分液漏斗（3）启普发生器及改进（图7、图8、图9、图10、图11、图12）图7 图8图9图10图11图123、固体+液体气体或液体+液体气体（图13、图14、图15、图16、图17）（1）反应容器：试管、烧瓶 （2）加液容器：分液漏斗二、气体收集装置：根据气体的密度和溶解性选择1、排空气法：（图18、图19、图20、图21、图22）图13 图14 图15 图16 图172、排水法图（图24、图25） （3）贮气瓶（图26）三、尾气处理装置：根据多余气体的性质选择 1、在水中溶解性不大的气体（图27）燃烧或袋装法 (图28、图29)3、在水中溶解性很大的气体：防倒吸（图30-图38）四、气体净化装置：根据净化剂的状态和条件选择（图39、图40、图41、图42）五、气体性质实验装置：根据反应物的状态及反应的条件选择 1、常温反应装置（图43、图44）图18 图19 图20 图21 图22 图23图24 图25图26图27 图28图29图30 图31 图32 图33 图34 图35 图36 图37 图38图39 图40 图41 图42图43图44 图45图46 图472、加热反应装置（图45、图46、图47）3、冷却装置（图48、图49、图50）：图50六、排水量气装置：测量气体的体积（图51、图52、图53、图54）七、装置气密性检查：1、利用热源：用手捂或用酒精灯微热，看是否有气泡，移开热源，是否有一段水柱。
图55二、物质的分离与提纯方法2二、物质的鉴别物质的检验通常有鉴定、鉴别和推断三类，它们的共同点是：依据物质的特殊性质和特征反应，选择适当的试剂和方法，准确观察反应中的明显现象，如颜色的变化、沉淀的生成和溶解、气体的产生和气味、火焰的颜色等，进行判断、推理。
二氧化碳的制取 实验室制取气体的装置选择 课件(共23张PPT) 化学人教版九年级上册
1．CO是一种无色、无臭的气体，密度比空气略小，难溶于水。
2．CO具有可燃性，燃烧发出蓝色火焰（可用作燃料）。
3．CO能与某些氧化物反应，该性质可用于冶金工业。
4．CO还原氧化铜的现象：黑色固体变红，生成能使澄清石灰水
变浑浊的气体。
5．CO中毒的原因是：CO与血红蛋白结合，造成人体缺氧。
6．冬天用煤炉取暖时，一定要装烟囱，并注意开窗通风。如果发
能 溶于水
不 与水反应
能 与水反应
排水法
第六单元
向上排空气法
碳和碳的氧化物
向上排空气法
化学
【归纳总结】实验室里制取气体的一般思路和方法：
确定制取气体的
化学反应原理
设计制取气体的
实验装置
验证得到的气体就
是所要制取的气体
知识补充 制取气体时，若要收集纯净、干燥的气体，还需要考虑除杂、
干燥装置。实验室常用浓硫酸干燥氧气、二氧化碳等。
AC（或AE）
和收集装置是______________（填序号）。
第六单元
碳和碳的氧化物
化学
1.（2023秋滨州期末）某同学对实验室制取氧气和二氧化碳的方法
进行了比较，并得出以下结论，其中错误的是 （ C ）
A．发生装置可能相同
B．收集方法可能相同
C．反应条件一定相同
D．检验方法一定不同
2.（2023德州中考）实验室制取氧气和二氧化碳都必须用到的仪器
化学
（2）确定气体收集装置的依据：根据气体的性质选择气体收集
方法。
密度比空气的大——向 上 排空气法
气体收集方法
排空气法
密度比空气的小——向 下 排空气法
排水法（不易溶于水，不与水反应）

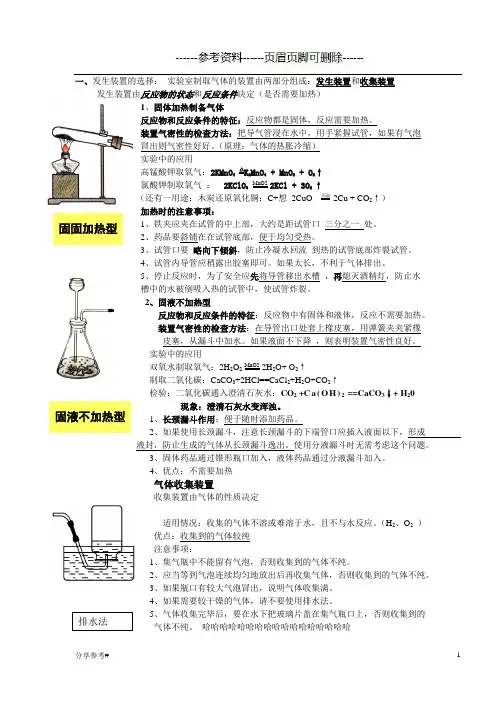

化学实验中发生装置的选择(学习类别)
一、发生装置的选择： 实验室制取气体的装置由两部分组成：发生装置和收集装置 发生装置由反应物的状态和反应条件决定（是否需要加热）1、固体加热制备气体反应物和反应条件的特征：反应物都是固体，反应需要加热。
装置气密性的检查方法：把导气管浸在水中，用手紧握试管，如果有气泡 冒出则气密性好好。
（原理：气体的热胀冷缩）实验中的应用高锰酸钾取氧气：2KMnO 4 △K 2MnO 4 + MnO 2 + O 2↑氯酸钾制取氧气 ： 2KClO 3 MnO2 2KCl + 3O 2 ↑（还有一用途：木炭还原氧化铜：C+想 2CuO 高温 2Cu + CO 2↑）加热时的注意事项：1、铁夹应夹在试管的中上部，大约是距试管口 三分之一 处。
2、药品要斜铺在在试管底部，便于均匀受热。
3、试管口要 略向下倾斜，防止冷凝水回流 到热的试管底部炸裂试管。
4、试管内导管应稍露出胶塞即可。
如果太长，不利于气体排出。
5、停止反应时，为了安全应先将导管移出水槽 ，再熄灭酒精灯，防止水 槽中的水被倒吸入热的试管中，使试管炸裂。
2、固液不加热型反应物和反应条件的特征：反应物中有固体和液体，反应不需要加热。
装置气密性的检查方法：在导管出口处套上橡皮塞，用弹簧夹夹紧橡 皮塞，从漏斗中加水。
如果液面不下降 ，则表明装置气密性良好。
实验中的应用双氧水制取氧气：2H 2O 2 MnO2 2H 2O+ O 2↑制取二氧化碳：CaCO 3+2HCl==CaCl 2+H 2O+CO 2↑检验：二氧化碳通入澄清石灰水：CO 2 +C a (O H )2 ==CaCO 3↓+ H 20现象：澄清石灰水变浑浊。
1、长颈漏斗作用：便于随时添加药品。
2、如果使用长颈漏斗，注意长颈漏斗的下端管口应插入液面以下，形成 液封，防止生成的气体从长颈漏斗逸出。
使用分液漏斗时无需考虑这个问题。
3、固体药品通过锥形瓶口加入，液体药品通过分液漏斗加入。
4、优点：不需要加热气体收集装置收集装置由气体的性质决定适用情况：收集的气体不溶或难溶于水，且不与水反应。
制取气体时选择发生装置的
将固体氯化铵和熟石灰混合物加热，可得到氨气， 已知氨气的密度小于空气，且极易溶于水。 则制备氢气的发生装置应选用 ，收集装置应选用 。
气体收集装置
选择气体收集装置的依据 依据： 依据
1 气体的溶解性 溶解性
2 气体的密度 密度
排水集气装置 适用于收集：
不易溶于水、 不易 难溶于水、 极难溶于水 极难 的气体
向上排空气集气装置 上 适用于收集： 适用于收集：
密度比空气大的 大 气体
向下排空气集气装置 下 适用于收集：
密度比空气小的 小 气体
气体发生装置
制取气体时选： 药品状态是 固态 反应条件是 加热
发生装置 适用于： 药品状态是 固态和液态 反应条件是 不加热） 无（不加热）
实验室可用锌粒（固体）和稀硫 酸（液体）反应制备氢气，已知氢气 难溶于水，密度比空气小。 则制备氢气的发生装置应选 用 ，收集装置应选用 。
气体发生装置和集装置先选择的依据
制取气体时装置选择的依据1、发生装置的选择依据：反应物的状态和反应条件固体、加热型固液混合、常温（不加热）型2、收集装置的选择依据：气体的性质（考虑气体的密度、溶解性及是否与水反应）向上排空气法向下排空气法排水法收集密度比空气大、收集密度比空气小、收集不易溶于水、不与水反（且不与空气中成份反应）的气体（且不与空气中成份反应）的气体应的气体实验室制取O2O 2药品高锰酸钾氯酸钾、二氧化锰过氧化氢、二氧化锰反应原理发生装置收集装置向上排空气法排水因为氧气密度比空气略大因为氧气不易溶于水例题，如图：（1）甲烷是密度小于空气、难溶于水的气体，实验室用加热醋酸钠固体和碱石灰的固体混合物制取甲烷。
制取甲烷的发生装置应选择发生装置___ （填装置编号，下同），收集装置应选__ _。
（2）NO气体难溶于水，密度略大于空气，易与氧气反应生成NO2，则应选择装置__________来收集NO。
(3),氢气难溶于水，密度比空气小，常用锌与稀硫酸常温时反应来制取氢气，制取氢气的发生装置应选择发生装置___ （填装置编号，下同），收集装置应选__ _。
（4）易溶于水，密度比空气大，常用硫化亚铁固体与稀硫酸常温时反应制得，则制取硫化氢气体的发生装置应选择发生装置___ （填装置编号，下同），收集装置应选__ _。
5、（广安2011）实验室利用下列装置可以制取某些气体，请据图回答问题：（1）这五个装置示意图中，有一个装置是错误的，指出错误装置是(填序号)。
（2）图示中仪器①的作用；实验室用高锰酸钾来制取氧气，可选择A作发生装置，但要对A进行改进，改进的方法是；实验室若用B作发生装置制氧气，则该反应文字表达式为。
学年九年级化学上册《二氧化碳制取的研究》知识点归纳及典例导析 (新版)新人教版
二氧化碳制取的研究【学习目标】1.掌握实验室制取二氧化碳的原理、装置和操作要点。
2.了解实验室中制取气体的思路和方法。
【要点梳理】要点一、二氧化碳的实验室制法1.药品：大理石（或石灰石）、稀盐酸。
2.反应原理：CaCO3+2HCl=CaCl2+ H2O+CO2↑3.发生装置和收集装置：（1）发生装置：“固——液不加热型”。
气体的发生装置由反应物的状态和反应条件决定。
制取二氧化碳常用的发生装置如下：（2）装置连接时要注意以下两点：①长颈漏斗的下端管口必须插入到液面以下，否则生成的气体会从长颈漏斗口跑掉；②导气管伸入容器内无需太长，更不能插入到液面以下。
若伸入到液面下，气体就无法从导管口排出。
（3）收集装置：气体的收集方法由气体的密度和气体的溶解性决定。
二氧化碳能溶于水，密度比空气的大，通常采用向上排空气法收集（如右图所示）。
收集时要注意将导管插到瓶底。
4.验满：将燃着的木条置于集气瓶口，如木条熄灭，则二氧化碳收集满了。
5.检验：将产生的气体通入澄清的石灰水中，若观察到石灰水变浑浊，说明有CO2生成。
【要点诠释】药品选用应注意的问题：（1）不能用浓盐酸。
浓盐酸挥发出的氯化氢气体混入二氧化碳中，导致所收集的二氧化碳不纯。
（2）不能用硫酸。
因为硫酸跟碳酸钙反应（H2SO4+CaCO3=CaSO4+H2O+CO2↑）生成的硫酸钙微溶于水，它覆盖在石灰石的表面，阻碍了石灰石与硫酸进一步接触，使反应难以继续进行。
（3）不可用碳酸钠。
因为碳酸钠是固体粉末且易溶于水，它与盐酸反应（Na2CO3+2HCl=2NaCl+H2O+CO2↑）速率太快，不便于控制，且碳酸钠比石灰石价格高，不经济。
要点二、实验室制取二氧化碳的研究与实践1.化学反应原理的确定：可以生成二氧化碳的化学反应有很多，例如：（1）碳在氧气（或空气）中燃烧：C+O2CO2(2)碳在高温下还原金属氧化物：2CuO+C2Cu+CO2↑ 2Fe2O3+3C4Fe+3CO2↑(3)石灰石高温分解： CaCO3 CaO+CO2↑(4)大理石（或石灰石）与稀盐酸在常温下反应：CaCO3+2HCl=CaCl2+ H2O+CO2↑(5)蜡烛、木柴、酒精、汽油等含碳物质的燃烧都可产生二氧化碳气体。
气体发生和收集装置的选择课件
THANK YOU
感谢聆听
实例三：大气污染治理中气体处理装置的选择
• 污染物种类和浓度
01
根据实际污染物种类和浓度选择合适的处理装置。
• 处理效率和效果
02
选择处理效率高、效果好的装置。
• 能耗和成本
03
考虑处理过程中的能耗和成本，选择经济适用的装置。
06
总结与展望
总结
实验室中常用的气体发生装置主要包 括化学反应、电解和吸收等类型。不 同的气体发生装置具有不同的优缺点 ，选择时应根据实际需求进行判断。 例如，化学反应装置操作简单、价格 低廉，但产生的气体纯度不高；电解 装置能够提供高纯度的气体，但价格 昂贵，一般适用于特殊气体的制备。
收集装置的收集速度需与 发生装置的产气速度相匹 配。
收集纯度
收集到的气体应尽可能纯 净，无明显杂质。
收集便捷性
收集装置应方便操作，易 于维护。
03
气体处理装置
废气成分分析
确定气体成分
对废气进行成分分析，可以了解 废气中各种污染物的含量和种类
，为后续处理提供基础数据。
选择分析方法
针对不同的气体成分，可以选择不 同的分析方法，如色谱分析、光谱 分析、质谱分析等。
精度和准确性
对分析方法的精度和准确性进行评 估，以确保得到可靠的分析结果。
处理方法的选择
去除效率
01
根据废气成分和处理要求，选择具有高去除效率的处
理方法，如吸附、催化转化、燃烧等。
适用范围
02 考虑处理方法的适用范围，如处理气量、操作条件、
设备材质等。
能耗和成本
03
评估处理方法的能耗和成本，选择经济可行的处理方
1. 实验室制气的原则：安全、纯度高、易于控制。 2. 常见实验室制气装置 • 氯酸钾与浓盐酸反应制取氯气
化学实验中发生装置的选择
一、发生装置的选择： 实验室制取气体的装置由两部分组成：发生装置和收集装置 发生装置由反应物的状态和反应条件决定（是否需要加热） 1、固体加热制备气体反应物和反应条件的特征：反应物都是固体，反应需要加热。
装置气密性的检查方法：把导气管浸在水中，用手紧握试管，如果有气泡 冒出则气密性好好。
（原理：气体的热胀冷缩）实验中的应用高锰酸钾取氧气：2KMnO 4 △K 2MnO 4 + MnO 2 + O 2↑氯酸钾制取氧气 ： 2KClO 3 MnO2 2KCl + 3O 2 ↑（还有一用途：木炭还原氧化铜：C+想 2CuO 高温 2Cu + CO 2↑）加热时的注意事项：1、铁夹应夹在试管的中上部，大约是距试管口 三分之一 处。
2、药品要斜铺在在试管底部，便于均匀受热。
3、试管口要 略向下倾斜，防止冷凝水回流 到热的试管底部炸裂试管。
4、试管内导管应稍露出胶塞即可。
如果太长，不利于气体排出。
5、停止反应时，为了安全应先将导管移出水槽 ，再熄灭酒精灯，防止水 槽中的水被倒吸入热的试管中，使试管炸裂。
2、固液不加热型反应物和反应条件的特征：反应物中有固体和液体，反应不需要加热。
装置气密性的检查方法：在导管出口处套上橡皮塞，用弹簧夹夹紧橡 皮塞，从漏斗中加水。
如果液面不下降 ，则表明装置气密性良好。
实验中的应用双氧水制取氧气：2H 2O 2 MnO2 2H 2O+ O 2↑制取二氧化碳：CaCO 3+2HCl==CaCl 2+H 2O+CO 2↑检验：二氧化碳通入澄清石灰水：CO 2 +C a (O H )2 ==CaCO 3↓+ H 20 现象：澄清石灰水变浑浊。
1、长颈漏斗作用：便于随时添加药品。
2、如果使用长颈漏斗，注意长颈漏斗的下端管口应插入液面以下，形成 液封，防止生成的气体从长颈漏斗逸出。
使用分液漏斗时无需考虑这个问题。
3、固体药品通过锥形瓶口加入，液体药品通过分液漏斗加入。
4、优点：不需要加热气体收集装置收集装置由气体的性质决定适用情况：收集的气体不溶或难溶于水，且不与水反应。
