AZ31镁合金铸态组织及其退火工艺研究

合集下载

MgCO_3在AZ31镁合金中的细化效果及机理

MgCO_3在AZ31镁合金中的细化效果及机理高声远;张志强;乐启炽;贾征;崔建忠【期刊名称】《材料科学与工艺》【年(卷),期】2011(019)003【摘要】为改善AZ31镁合金铸态组织,用MgCO3对其进行细化,采用扫描电子显微镜、X射线衍射仪和金相显微镜研究了细化工艺参数对AZ31镁合金显微组织及其物相组成的影响.结果表明：在AZ31中添加质量分数为0.6%的MgCO3,于760℃保温10 min细化效果最佳,α-Mg晶粒的尺寸由基体合金的570μm降至100μm,降幅约82.5%.少量多次添加MgCO3的细化效果明显优于单次添加MgCO3的细化效果.研究认为,细化机理是MgCO3反应后生成的部分Al4C3质点作为异质核心细化晶粒,多余的Al4C3质点钉扎【总页数】4页(P49-52)【作者】高声远;张志强;乐启炽;贾征;崔建忠【作者单位】东北大学材料电磁过程研究教育部重点实验室,沈阳110004;东北大学材料电磁过程研究教育部重点实验室,沈阳110004;东北大学材料电磁过程研究教育部重点实验室,沈阳110004;东北大学材料电磁过程研究教育部重点实验室,沈阳110004;东北大学材料电磁过程研究教育部重点实验室,沈阳110004【正文语种】中文【中图分类】TG146.2【相关文献】1.Al-5C中间合金对AZ31镁合金的细化机理 [J], 张爱民;郝海;张兴国2.CaCO3在AZ31镁合金中的细化效果及机理 [J], 高声远;张志强;乐启炽;崔建忠3.Al-5C中间合金对AZ31镁合金的细化机理 [J], 张爱民;郝海;张兴国;4.AZ31镁合金膨胀−连续剪切变形的晶粒细化机理 [J], 车波;卢立伟;项瑶;马旻;罗骏;刘龙飞5.MgCO_3与La_2(CO_3)_3对镁合金晶粒细化效果对比的研究 [J], 韩世平;刘红梅;赵浩峰因版权原因，仅展示原文概要，查看原文内容请购买。

AZ31镁合金静态再结晶过程及机理的研究

AZ31镁合金静态再结晶过程及机理的研究重庆大学硕士学位论文（学术学位）学生姓名：陈建指导教师：刘天模教授专业：材料科学与工程学科门类：工学重庆大学材料科学与工程学院二O一二年十月Study on Static Recrystallization Process and Mechanism of AZ31 Magnesium AlloyA Thesis Submitted to Chongqing Universityin Partial Fulfillment of the Requirement for theMaster’s Degree of EngineeringByJian ChenSupervised by Prof. Tianmo LiuSpecialty:Material Science and EngineeringCollege of Material Science and Engineering ofChongqing University, Chongqing, ChinaOctober 2012摘要镁合金因其优越的物理性能如密度小，比强度高等，在工业上尤其是汽车和航天航空领域越来越受到重视。

但是由于其密排六方晶体结构室温下滑移系较少且不容易开动，导致了了它的延展性和冷加工性能比较差而限制了它的应用。

因此为了得到复杂的镁合金零件，我们通常使用铸造的方法，但是铸件存在夹杂、成分偏析等难以克服的缺点。

而焊接方法通过将简单的部件组装成复杂件因而丰富了镁合金的应用，但是如何提高焊接件的可靠性又是一个难题。

在镁合金产品加工成型过程中，再结晶过程能既能软化金属、提高其组织均匀性又能控制金属晶粒尺寸因而有重要作用。

而本文对再结晶的研究分为理论和应用两个部分。

论文首先研究了孪晶界对镁合金静态再结晶过程的影响，我们将铸态AZ31镁合金进行4%、8%和12%的压缩和锻造后，再在200和300℃下进行了不同时间的退火保温实验，然后通过金相、XRD和EBSD等实验手段比较了不同变形方式和变形量对孪生的影响以及不同退火保温条件下再结晶现象的差异，最后着重研究了不同的孪晶界对镁合金静态再结晶影响并探讨了其形核与长大的机制。

轧制AZ31镁合金板材的显微组织和力学性能

轧制AZ31镁合金板材的显微组织和力学性能苗青【摘要】以初始晶粒尺寸为250～300 μm、20 mm厚的铸态AZ31镁合金板坯为原材料,对比研究4种轧制方案对轧后板材显微组织和力学性能的影响.结果表明,4种方案终轧板材的平均晶粒尺寸依次为5 μm、18 μm、6.5 μm和4.5 μm,抗拉强度均大于250 MPa,屈服强度均大于140 MPa,延伸率均大于20％.其中最佳方案制得了高塑性镁合金板材,抗拉强度为265 MPa,屈服强度为186 MPa,延伸率达29％,同时,板材沿横向、轧向和45°方向的性能相差较小,各向异性不显著.【期刊名称】《上海电机学院学报》【年(卷),期】2013(016)005【总页数】6页(P240-245)【关键词】AZ31镁合金板材;轧制;显微组织;力学性能【作者】苗青【作者单位】上海电机学院机械学院,上海200240【正文语种】中文【中图分类】TG113镁合金具有高比强度、高比刚度、减振性好等一系列优点，被誉为“21世纪最具潜力的绿色工程材料”。

变形镁合金板材、带材适用于“陆、海、空、天”等交通运载装备的制造[1-2]。

镁合金具有密排六方(HCP)的晶体结构，室温变形条件下塑性较差、加工成形困难，但变形镁合金较之铸造镁合金具有更优良的力学性能和尺寸稳定性。

轧制技术是通过塑性成形工艺生产板、带材最经济有效的方法之一，具有在大规模工业化生产中快速应用、全面推广的价值和空间[3-4]。

因此，研究与开发高性能镁合金板材的轧制工艺具有重要意义。

据文献[5-6]报道，传统的AZ31镁合金热轧工艺，一般均从120mm左右厚的铸锭开始轧制，始轧温度为420～450℃，终轧温度为300～260℃，单道次变形量15%～25%，一般轧制到2～4mm厚的板材需要加热3～5次，总轧制道次为28～30次。

热轧后板材的性能为：抗拉强度≥250MPa，屈服强度≥145MPa，延伸率在12%～21%，轧制后板材的方向性较明显。

az31镁合金在高温拉伸中的动态再结晶行为金属所

az31镁合金在高温拉伸中的动态再结晶行为金属所az31镁合金在高温拉伸中的动态再结晶行为[序号一] 引言az31镁合金是一种常见的镁合金材料，具有低密度、高比强度和良好的抗腐蚀性能，因而在航空航天、汽车制造等领域得到了广泛应用。

然而，在高温条件下，az31镁合金的力学性能容易发生变化，尤其是在高温拉伸过程中，动态再结晶行为对材料的性能具有重要影响。

[序号二] az31镁合金的高温拉伸性能及动态再结晶行为在高温拉伸过程中，az31镁合金的晶粒会出现较大程度的变形和织构演变，同时还会发生动态再结晶现象。

这种动态再结晶行为对材料的力学性能和微观组织特征都会产生显著影响。

研究表明，在高温拉伸条件下，az31镁合金的晶粒尺寸会发生显著变化，少量低角度晶界和次晶粒将会形成，这对材料的强度和塑性均产生重要影响。

[序号三] 动态再结晶行为对材料性能的影响动态再结晶行为对az31镁合金的力学性能产生的影响是复杂的。

动态再结晶有助于减轻材料的织构，提高材料的延展性和韧性；另动态再结晶还可能引起材料中局部组织特征的变化，降低其强度和耐磨性。

对az31镁合金在高温拉伸中的动态再结晶行为进行深入研究，有助于更好地理解和控制该材料的力学性能。

[序号四] 我的观点和理解在我看来，az31镁合金在高温拉伸中的动态再结晶行为是一个复杂而值得深入研究的课题。

通过对其动态再结晶行为进行深入了解，可以为其力学性能的调控和优化提供重要参考。

我相信随着科研水平的提高和技术手段的不断完善，对az31镁合金在高温拉伸中动态再结晶行为的研究将会取得更加丰硕的成果，为该材料在工程领域的应用带来更大的发展空间。

[序号五] 总结az31镁合金在高温拉伸中的动态再结晶行为是一个复杂而值得深入研究的课题。

了解其动态再结晶行为对于优化材料的力学性能具有重要意义，也有助于推动该材料在航空航天、汽车制造等领域的应用。

我对这一课题的研究充满信心，相信在不久的将来必将取得更加显著的成果。

铸态AZ31镁合金板材等温轧制工艺及组织性能研究

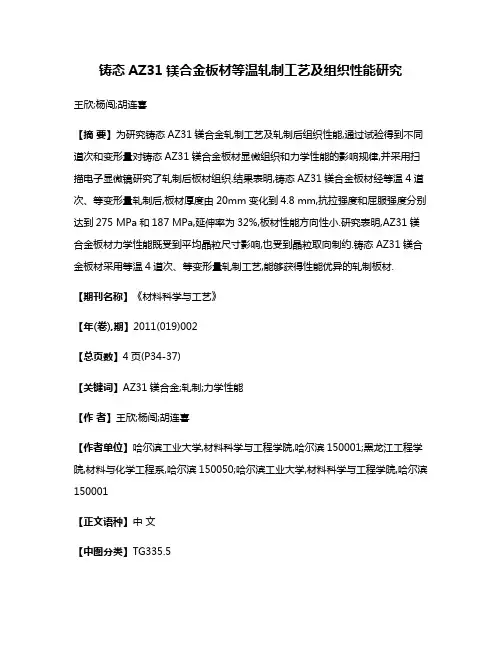

铸态AZ31镁合金板材等温轧制工艺及组织性能研究王欣;杨闯;胡连喜【摘要】为研究铸态AZ31镁合金轧制工艺及轧制后组织性能,通过试验得到不同道次和变形量对铸态AZ31镁合金板材显微组织和力学性能的影响规律,并采用扫描电子显微镜研究了轧制后板材组织.结果表明,铸态AZ31镁合金板材经等温4道次、等变形量轧制后,板材厚度由20mm变化到4.8 mm,抗拉强度和屈服强度分别达到275 MPa和187 MPa,延伸率为32%,板材性能方向性小.研究表明,AZ31镁合金板材力学性能既受到平均晶粒尺寸影响,也受到晶粒取向制约.铸态AZ31镁合金板材采用等温4道次、等变形量轧制工艺,能够获得性能优异的轧制板材.【期刊名称】《材料科学与工艺》【年(卷),期】2011(019)002【总页数】4页(P34-37)【关键词】AZ31镁合金;轧制;力学性能【作者】王欣;杨闯;胡连喜【作者单位】哈尔滨工业大学,材料科学与工程学院,哈尔滨150001;黑龙江工程学院,材料与化学工程系,哈尔滨150050;哈尔滨工业大学,材料科学与工程学院,哈尔滨150001【正文语种】中文【中图分类】TG335.5镁合金具有密度低、比强度和比刚度高、抗震及减震能力强、电磁屏蔽效果优异以及易回收等一系列优点，在电子、电器、汽车、交通、航空、航天、医药材料等领域具有重要的应用价值和广阔的应用前景，被誉为21世纪最具发展前途的金属结构材料［1－2］.但镁合金的室温塑性低，且与其他广泛使用的材料相比，强度比较低，这与其室温滑移系少，塑性变形能力差有关.大量研究表明［3－8］，像热轧这种塑性变形方式可以有效细化晶粒，进而改变镁合金机械性能.为了提高镁合金的机械性能，优化轧制工艺参数是必不可少的，其中，非常重要的是轧制道次和变形量.Kim［9］等的研究表明，上下轧辊的速度比对提高镁合金板材的机械性能很有帮助.利用塑性变形方式提高镁合金机械性能主要是细化晶粒，而通过其他方法同样可以获得超细的镁合金晶粒以提高其力学性能，如粉末冶金［10］、快速凝固［11］以及侧向挤压［12］等方法，但对于大尺寸材料，这些方法稍显不足.本文实验研究了轧制条件下，不同轧制道次和变形量对铸态AZ31镁合金板材晶粒细化效果以及力学性能影响.本实验采用的铸态AZ31镁合金是从半连续铸锭切割下的坯料，坯料尺寸为20 mm(厚)× 140 mm(宽)×200 m(长).坯料的组织由粗大的铸造晶粒组成，平均晶粒尺寸约为350 μm.轧制试验在3150 kN压力机上进行.实验用铸态AZ31镁合金的化学成分见表1，其力学性能见表2.第1道次实验对20 mm厚铸态AZ31镁合金板材坯料进行轧制，轧制温度为400℃，轧制速度为5 m/min，分别对板材坯料进行变形程度为20%，30%，40%，50%的轧制，具体方案见表3.第2道次实验同样是400℃等温轧制，只是坯料选取第1道次轧下量为30%的14 mm厚板坯，轧制速度为5 m/min，分别进行变形程度为20%，30%，40%，50%的轧制，具体方案见表3.在上述实验研究基础上，本文制定了铸态AZ31镁合金板材坯料4道次轧制工艺.其中第1、2道次为400℃等温轧制，第3、4道次为300℃等温轧制，变形程度同为30%，具体方案见表4.对不同工艺等温轧制AZ31镁合金板材取金相试样，金相组织分析在奥林巴斯GX71金相显微镜上进行，晶粒尺寸计算由光学显微镜通过线性插值法测定.采用Instron5569拉伸试验机对轧制后AZ31镁合金板材的室温力学性能进行测试，拉伸试验的应变速率为1×10－3s－1，拉伸试样尺寸如图1所示.图2所示为第1道次、不同变形量轧制后金相组织照片.从图2可以看出，随着变形程度增大，细小晶粒越来越多，粗大晶粒越来越少，平均晶粒尺寸随着变形量的增加逐渐增大.但晶粒大小的不均匀普遍存在，基本上还是混晶组织.这是由于在等温轧制过程中发生了动态再结晶，基本上消除了原始铸态组织形态.产生动态再结晶的原因是由于镁的层错能较低，与面心立方结构的金属相比滑移系较少，且镁合金的晶界扩散速度较高.图3所示为第2道次不同变形程度400℃等温轧制后 AZ31镁合金的金相组织，变形量为20%，30%，40%，50%，原始坯料选取第1道次轧下量为30%的14 mm板坯，但由于40%和50%轧下量板材破裂严重，无法进行力学性能测试，故第2道次仅选择20%和30%轧制变形量的板材进行组织分析.由图3可以看出，随着轧制变形量的进一步加大，晶粒大小并没有太多变化，只是晶粒尺寸逐渐变得均匀，平均晶粒尺寸大约在20 μm.由于第2道次大变形量轧制情况下板材破裂严重，因此，接下来通过降低轧制温度，即300℃的等温轧制，坯料采用第2道次30%变形量的板材，厚度为9.8 mm，进行变形量为30%共2道次轧制，即第3和第4道次轧制，结果如图4所示。

AZ31镁合金的研究进展

重庆大学学报（自然科学版） JOurnaI Of ChOngging University （ NaturaI Science EditiOn）
NOv. 2006 VOI. 29 NO. ll
文章编号： l000 - 582X （ 2006 ） ll - 008l - 04
AZ3l 镁合金的研究进展
［ 11 ， 20 ］ Mg - AI 系镁合金熔体中，发生下列反应： MgCO3 = MgO + CO2 ， 2Mg + CO2 = 2MgO + C， 3C + 4AI = AI4 C3 . C 与 AI 生成大量弥散分布的 AI4 C3 ， AI4 C3 是高熔［ 19 ］
［ 8］组织为 ! （ Mg） + " （ Mgl7 AIl2 ） .
提高铸件强度 . 但 AI 可改善压铸件的可铸造性，
［ 9］是 Mgl7 AIl2 在晶界上析出会降低其抗蠕变性能 .
当含 AI 量小于 l0% 时，随着含 AI 量增加， Mg - AI合金的抗拉强度提高，伸长率则随着含 AI 量增加先是提高然后下降 . AI 提高 Mg - AI 合金的强度的原因是 AI 在 Mg 中的固溶强化作用及时效强化作当用 . 由于 AI 在 Mg 中的溶解度随温度降低而下降，合金凝固或时效处理时，过饱和固溶体中析出弥散、平（ Mgl7 AIl2 ）强化相，提高 Mg - AI 合金的强度 . " 衡的 "
Mpa 伸长率 /% 14 ~ 17 12
［ 6］性能，而且价格较低，因此是最常用的合金之一，
AZ31 镁合金的典型室温力学性能如表 2 所示 . AZ31 镁合金主要通过轧制、挤压和锻造等变形方式加工成形，制成各类棒、杆、型材和管材 .

不同退火条件下AZ31镁合金的组织和硬度分析

从图 3 (c) 可以看出，当在较低温度 (250 ～
(a)280 ℃×3 h
(b)400 ℃×3 h
(c)280 ℃×7 h
(d)400 ℃×7 h
×160
×160
×160
×160
图 3 AZ31 经不同完全退火工艺处理后的微观组织(苦味酸腐蚀) Fig.3 The microstructure of AZ31 after relief annealing at 350 ℃for 15 min and different full annealing processes
2 实验结果与分析
2.1 完全退火工艺对组织的影响镁合金的热处理分为退火和固溶强化。因
AZ31 镁合金中 Mg17Al12 强化相较少，固溶强化效果不明显，所以通过退火改善组织是最佳选择。为此，采用去应力退火与完全退火相结合的方法优
《热加工工艺》 2009 年第 38 卷第 4 期
9
材料热处理技术 Material & Heat Treatment
(b)
×50
×160
图 1 AZ31 在 350 ℃×15 min 去应力退火+350 ℃× 3 h 完全退火后的微观组织(氢氟酸腐蚀)
Fig.1 The microstructure of AZ31 after relief annealing at 350 ℃ for 15min and full annealing at 350 ℃ for 3 h
实验所用材料为轧制 AZ31 镁合金，其化学成分 ( 质量分数，%) 为：3.3Al，0.28Mn，0.6Zn，余为 Mg。试样尺寸为 10 mm ×10 mm ×2 mm。试验所用热处理设备为 SX-5-12 型箱式电阻炉，加热过程中用 SO2 气体保护。热处理工艺方案如表 1 所示。热处理后的试样用海鸥 4X1 型金相显微镜和 HMV-2T 型显微硬度计及图像分析测试系统对金相和硬度进行分析。

AZ31镁合金细丝拉拔工艺的研究

表１退火温度对抗拉强度和延伸率的影响
Ｔａｂ．１ＥｆｆｅｃｔｓｏｆａｎｎｅａｌｉｎｇｔｅｍｐｅｒａｔｕｒｅＯｉｌｔｈｅｔｅｎｓｉｌｅｓｔｒｅｎｇｔｈ
拉拔态２０ｏ ℃ ２２５ ℃ ２５０￣Ｃ２７５ｏｃ３０ｏ ℃ 抗拉强度２６０
第２期
ＡＺ３１镁合金细丝拉拔工艺的研究
・４３・
１实验材料及方法
１．１实验材料及所需设备
２－３单道次变形量
塑性变形将产生加工硬化的现象，而加工硬化率取决于塑性变形的程度。在拉拔工艺中，单道次变形量对细丝性能和总变形程度都将产生一定的影响。对经退火处理后（ｐＯ．５２８ｍｍ进行两种不同单道次变形量的拉拔，工艺一单道次变形量９％，工艺二
ｍＨ广＋０．３９８ｍｎａ，当细丝出现断
１０．３６ｕｍ且呈等轴状，此时延伸率升高至最大值
１０．８５％。当温度继续升高至３００￣Ｃ时，ｆ图中已有部分晶粒发生二次长大，此时丝材的抗拉强度和延伸率均有一定程度的下降。本实验０．３ｍｍ丝材退火工艺采
用：退火温度２７５￣｛２，保温时问９０ｍｉｎ。
丝时计算丝材变形量。
２－２退火温度
随着细丝变形程度的增加，细丝将会发生严重

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

理工大学学报，（: ） ,//, ， ,* 8:/9:.6
4.5
潘洪平，丁志勇，谢水生 6 镁合金加工技术的研究现状与应用 6 轻合金加工技术，（* ） ,//, ， ’/ 8*9(/6
4-5
刘正，王越，王中光，等6镁基轻质材料的研究与应用〔; 〕 6材料研究学报，（- ） ,/// ， 8.-(9.-:6
为 ’%SE 镁合金由铸态组织直接塑性变形提供了一摘要：研究了 ’%SE 合金的铸锭组织及其退火工艺，定的参考依据。铸态组织；退火工艺；塑性加工关键词：金属材料； ’%SE 镁合金；中图分类号： $1EXFP?\? 文献标识码： ’
<
序言镁合金的塑性加工技术比铸造技术有不可替代
为此，本文以 ’%SE 合金为研究对象，对其铸锭组织及其退火工艺进行研究，为 ’%SE 镁合金由铸态组织直接塑性变形提供一定的参考依据。
变形温度基本都在 SGGV 以上。为节约原材料，缩短加工工艺，提出了由铸坯直接成形产品的方案。但在（", ）基体上分布有条块镁合金铸态显微组织中， ! 状 ",EW’BE? 相， ",N’B 系合金的固液两相区范围较大，而且镁是密排六方的晶体结构，使合金元素在镁基体中扩散速率很低，很容易在凝固过程中产生枝晶偏析和形成非平衡相。由于有 ",EW’BE? 相这类相的存在，使本来变形能力就很差的镁合金塑性更差。因此，为了保证后续的等温压缩工艺和提高合金组织成分的均匀性，需对试验合金铸锭进行均匀化退火。
表 6
编号
力学性能
" A M "Q@
’6( ’’2 *P6 *E* ’(&
# M3
*5 *2 *6 *5 *2
*
图* 铸坯示意图
’
# #"$
试验过程退火工艺先将炉温升到 &’() ，待温度设备 % 箱式电阻炉。
6 & 5
恒定后，再把镁合金铸锭水平放入，保温 *’+ ，然后随炉冷却。
X?GV 。 =><
铸坯的规格
’%SE 镁合金铸坯由大同广灵精华集团提供 D 化
学成分见表 E 。供货状态为直接浇铸（空冷 YD 没有进行退火处理。基体为 ! 固溶体，在基体上存在大量的粗大枝晶，少量的第二相 ",EW’BE? ，呈骨骼状分
收稿日期： ?GGFNGSNEG 作者简介：李艳（EZWZN ），女，硕士生，助教，主攻金属精密成形
4(5
叶久新，陈明安，等 6 镁合金及其成型技术在工业中的应用 6 湖南大学学报，（’ ） ,//, ， ,7 8((,9((:6
枝晶偏析消除及非平衡相溶解是同时进行的两个过程。在均匀化过程开始阶段，枝晶网胞与非平衡相的界面处将建立相应于该均匀化温度下的浓度平衡关系。在 .,/0 退火时，首先 ! 固溶体成分发生均匀化过程，使 ! 枝晶与 " 相界面处 ! 固溶体浓度达到低于 1 所表示的浓度值。由于界面处平衡关系破坏， " 相将溶入 ! 基体中，因而 ! 固溶体枝晶边部浓度又升至平衡浓度。这样的过程不断进行， !2" 界面将向 " 相的方向移动，而固溶体内部成分逐渐均匀化。表. 退火前后力学性能的比较
力学性能铸锭直径 2 << 未经均匀化（编号 . ） .,/0 均匀化
4,5
张士宏，王忠堂，等6镁合金的塑性加工技术6金属成形工艺，（- ） ,//, ， ,( 8(9.6
4’5
刘
环，周
荣，蒋业华，卢德宏6镁合金成形技术及应用6昆明
#"!
铸态组织金相试验设备： ,-./+.0’* 金相显微镜。从退火后的镁合金棒中切取试样进行镶嵌（预
（@ ）图6 铸态组织（A ）
先制备 1 、打磨、抛光、腐蚀、观察及显微组织的摄影。所用的腐蚀剂为： 2(3 的乙二醇 4’(3 醋酸 453 的硝酸溶液。所获得的金相组织照片见图 6 实验结果。
布于枝晶间和晶界处。铸坯规格为 !Z?[EHG ，如图 E 所示。
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!"#"$%&’(#&)’ )* +,-" .&,#/ )* 0)’#$(1#&’-23/&’’&’- !&" )* 0)4,/"(,"$
%&’( %)*+,-.+, ， /0 1-.+,23+ ， 4’51 6（678,3+, 98*:: ;3<3:37+ =3>3).*8 ?+@ ".A)3+* $77B 187-CD=3>3).*8 EFEGGHD&*3B7+,I3.+, !)3+. ）
!"$
退火过程中铸锭性能的变化铸锭经均匀化退火后，由于发生了非平衡相的
溶解及过剩相的聚集、球化等组织变化，使室温下塑
@A B>C(， @AD EFG+G,， !H#I J>C)+KG(
（(6IL1MN DCGOK1PGMQ LR !NGC> ， $>GBF>C /’//-( ， SN>CTG !NGC> ；
（@ ）铸态组织 * （外部）（A ）铸态组织 ’ （心部）
#"#
铸态原始试样拉伸试验设备： 7879#*((8 电子万能实验机。试样尺寸（* ）厚度均为 *:: 左右；标距 % (;**<6 !&( ::= 由
晶，首先结晶的固相与随后析出的固相成分来不及扩散均匀，整个结晶过程中 ! 固溶体平均成分将沿固相线向左下方偏移，于是合金冷却至 @C 线变化，共晶温度以下时仍有少量的液相存在。此时液相成分接近共晶成分，将转变为共晶体（! 4"D*E>F*’ ）。因此，在非平衡结晶条件下， >?6* 合金的组织由枝晶状的 ! 固溶体及非平衡共晶组成。合金元素 >F 的
（’ ）试验数据（表 ’ ）
!""# 年第 $ 期
（6 ）力学性能（表 6 ）
&(( 6(( ’(( *((
, .
% %"$
试验结果退火组织铸态合金的组织如图 & 所示， >?6* 合金在平衡结晶时， ! 固溶
!"#$ 锻压装备与制造技术
%"$"$
5
*(
图&
*5
体的成分将沿着 @A 线变化，并在 B 点结晶完毕，整个组织为成分均匀的固溶体，若在非平衡条件下结
!"#!$%&!’( ) $!*!+$,- 试验研究
文章编号：（?GGF ） EFW?NGE?E GSNGGFWNGS
5?@< 镁合金铸态组织及其退火工艺研究
李艳 E，刘奎立 ?，陈芳雷
E
（EP 中北大学材料科学与工程系，山西太原 GSGGHE ；河南周口 F?FEGG ） ?P 周口师范学院物理系，
,6&NLFULF IL1<>+ DCGOK1PGMQ ， &NLFULF :,:(// ， HKC>C !NGC> ） 3>(1*)+1?%P 9V>PM <GV1LPM1FVMF1K LR ") >++LQ %&’( GC)LM >CW GMP >CCK>+GC) MKVNCL+L)Q N>OK 3KKC 1KPK>1VNKW NKCVK VK1M>GC 1KRK1KCVK RL1 WG1KVM X+>PMGV WKRL1<>MGLC R1L< >P9V>PM <GV1LPM1FVMF1K LR ") >++LQ %&’(6 @’8A.*<(： "KM>++GV <>MK1G>+ ； ") >++LQ %&’( ； %P9V>PM <GV1LPM1FVMF1K ； =+>PMGV X1LVKPPGC)Y >CCK>+GC) MKVNCL+L)Q
567#$(1#8J+KB-*+A* 7K *@,* L3@M) 7K A7+M8.AM3+,N M)3++3+, @3* 7K A7B@)*.@*8 7+ @3* B3K* ).: 2**+ .+.BO:*@ .+@ @*:3,+ .+@ .CCB3A.M37+ 7K :-A) @3* ).<* 2**+ 3+M87@-A*@P 9":;)$,7： ".A)3+*8O Q.+-K.AM-8*R #@,* L3@M)R !7+M8.AM3+,N M)3++3+, @3*R ;*:3,+
%
结论在 .,/0 下对铸棒进行均匀化退火后，由于发
