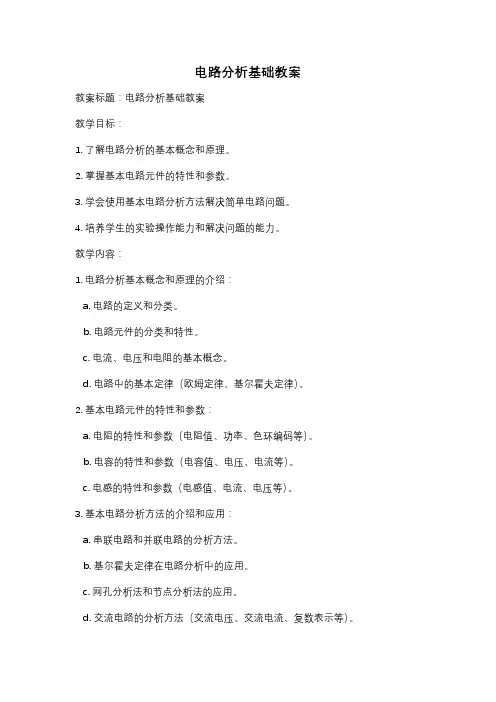

电路分析基础教案

电路分析基础教案

电路分析基础教案教案标题:电路分析基础教案教学目标:1. 了解电路分析的基本概念和原理。

2. 掌握基本电路元件的特性和参数。

3. 学会使用基本电路分析方法解决简单电路问题。

4. 培养学生的实验操作能力和解决问题的能力。

教学内容:1. 电路分析基本概念和原理的介绍:a. 电路的定义和分类。

b. 电路元件的分类和特性。

c. 电流、电压和电阻的基本概念。

d. 电路中的基本定律(欧姆定律、基尔霍夫定律)。

2. 基本电路元件的特性和参数:a. 电阻的特性和参数(电阻值、功率、色环编码等)。

b. 电容的特性和参数(电容值、电压、电流等)。

c. 电感的特性和参数(电感值、电流、电压等)。

3. 基本电路分析方法的介绍和应用:a. 串联电路和并联电路的分析方法。

b. 基尔霍夫定律在电路分析中的应用。

c. 网孔分析法和节点分析法的应用。

d. 交流电路的分析方法(交流电压、交流电流、复数表示等)。

4. 实验操作和问题解决能力培养:a. 进行电路实验,学习使用万用表和示波器等测量工具。

b. 分析实验结果,解决实际电路中的问题。

c. 学会使用计算机辅助工具(如电路仿真软件)进行电路分析和设计。

教学步骤:1. 导入:通过提问或展示实例引起学生对电路分析的兴趣。

2. 知识讲解:依次介绍电路分析的基本概念、原理和方法。

3. 案例分析:通过具体案例演示电路分析的步骤和方法。

4. 实验操作:组织学生进行电路实验,学习测量和分析实验结果。

5. 问题解决:提供一些实际电路问题,引导学生运用所学知识解决问题。

6. 总结归纳:对本节课内容进行总结,强调重点和难点。

7. 作业布置:布置相关练习题,巩固所学知识。

8. 拓展延伸:引导学生进一步学习电路分析的相关知识和应用。

教学资源:1. 教材:电路分析教材或教学参考书籍。

2. 实验设备:万用表、示波器、电路实验箱等。

3. 计算机辅助工具:电路仿真软件(如Multisim、PSpice等)。

评估方式:1. 课堂参与:观察学生在课堂上的积极参与程度和回答问题的准确性。

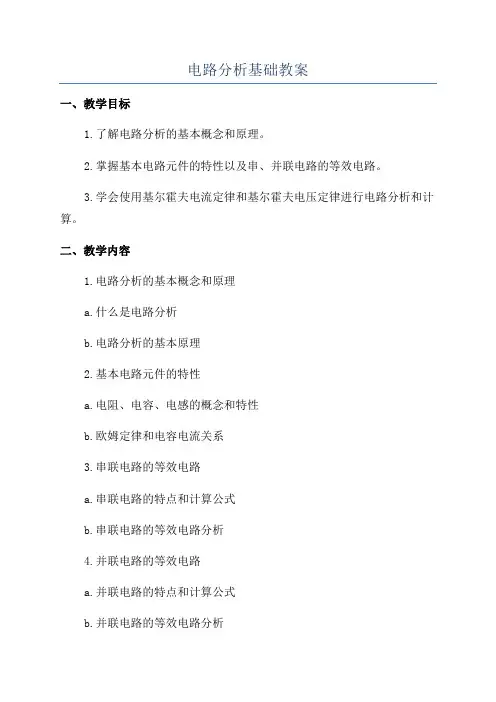

电路分析基础教案

电路分析基础教案

电路分析基础教案一、教学目标1.了解电路分析的基本概念和原理。

2.掌握基本电路元件的特性以及串、并联电路的等效电路。

3.学会使用基尔霍夫电流定律和基尔霍夫电压定律进行电路分析和计算。

二、教学内容1.电路分析的基本概念和原理a.什么是电路分析b.电路分析的基本原理2.基本电路元件的特性a.电阻、电容、电感的概念和特性b.欧姆定律和电容电流关系3.串联电路的等效电路a.串联电路的特点和计算公式b.串联电路的等效电路分析4.并联电路的等效电路a.并联电路的特点和计算公式b.并联电路的等效电路分析5.基尔霍夫电流定律的应用a.基尔霍夫电流定律的概念b.使用基尔霍夫电流定律进行电路分析和计算的例题6.基尔霍夫电压定律的应用a.基尔霍夫电压定律的概念b.使用基尔霍夫电压定律进行电路分析和计算的例题7.电路分析的综合运用a.综合运用以上所学方法进行复杂电路分析和计算的例题三、教学过程1.导入(5分钟)通过实际生活中的例子,引导学生思考电路分析的重要性和应用价值,激发学生的学习兴趣。

2.知识传授(30分钟)a.介绍电路分析的基本概念和原理,包括电路分析的意义以及常用的电路分析方法。

b.详细讲解电阻、电容、电感的概念和特性,以及其在电路分析中的应用。

c.分别介绍串联电路和并联电路的特点和等效电路计算方法。

3.方法演示(40分钟)a.通过示例演示基尔霍夫电流定律和基尔霍夫电压定律的应用过程,让学生理解并掌握这两种常用的电路分析方法。

b.设计一些简单的练习题,让学生进行试算,加深对电路分析方法的理解。

4.综合练习(25分钟)a.给学生提供一些复杂的电路图和相应的题目,让学生独立进行分析和计算练习。

b.学生互相交流,解决遇到的问题,加深对知识的理解和掌握。

5.总结归纳(10分钟)对本节课所学的内容进行总结和归纳,强调学生掌握的重点和难点,为下节课的学习内容做铺垫。

四、教学方法1.教师讲解法:通过简洁明了的语言,讲解电路分析的基本概念和原理,帮助学生理解和掌握所学内容。

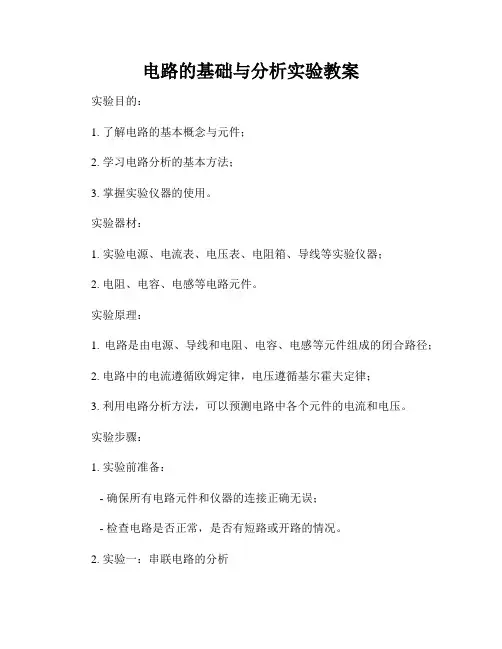

电路的基础与分析实验教案

电路的基础与分析实验教案

电路的基础与分析实验教案实验目的:1. 了解电路的基本概念与元件;2. 学习电路分析的基本方法;3. 掌握实验仪器的使用。

实验器材:1. 实验电源、电流表、电压表、电阻箱、导线等实验仪器;2. 电阻、电容、电感等电路元件。

实验原理:1. 电路是由电源、导线和电阻、电容、电感等元件组成的闭合路径;2. 电路中的电流遵循欧姆定律,电压遵循基尔霍夫定律;3. 利用电路分析方法,可以预测电路中各个元件的电流和电压。

实验步骤:1. 实验前准备:- 确保所有电路元件和仪器的连接正确无误;- 检查电路是否正常,是否有短路或开路的情况。

2. 实验一:串联电路的分析- 将两个电阻串联连接;- 接入电路电源,调节电源电压;- 使用电流表测量串联电路中的电流;- 使用电压表测量各个电阻的电压。

3. 实验二:并联电路的分析- 将两个电阻并联连接;- 接入电路电源,调节电源电压;- 使用电流表测量并联电路中的电流;- 使用电压表测量各个电阻的电压。

4. 实验三:混合电路的分析- 构建一个包含串联和并联连接的电路;- 接入电路电源,调节电源电压;- 使用电流表测量混合电路中的电流;- 使用电压表测量各个电阻的电压。

5. 实验四:交流电路的分析- 构建一个交流电路,包含电感、电容和电阻; - 接入交流电源,调节电源频率;- 使用电流表测量交流电路中的电流;- 使用电压表测量各个元件的电压。

实验结果分析:1. 串联电路分析:根据测量结果计算总电阻和各个电阻的电压;2. 并联电路分析:根据测量结果计算总电流和各个电阻的电流;3. 混合电路分析:根据测量结果结合串联和并联分析得出整个电路的电流和电压;4. 交流电路分析:根据测量结果计算交流电路中各个元件的电流和电压,并绘制相位图。

实验注意事项:1. 实验过程中注意仪器的正确使用和安全操作;2. 确保实验电源的稳定性和电压的精确调节;3. 实验结果的测量精度要求高,尽量减小误差。

实验总结:通过本次实验,我们深入了解了电路的基本概念与元件,掌握了电路分析的基本方法,并且熟悉了实验仪器的使用。

《电路分析基础》课程教案.doc

《电路分析基础》课程教案.doc
第1章电路的基本概念和定律
1. 3欧姆定律
1.3.1欧姆定律
欧姆定律及适用条件,伏安特性曲线;电导
1.3.2电阻元件上消耗的功率和能量
电阻上消耗功率和能量的计算公式,额定值
1.4理想电源
1.4.1理想电压源
理想电压源的定义、特点,伏安特性曲线,功率
1.4.2理想电流源
理想电流源的定义、特点,伏安特性曲线,功率
教学时间安排:2学时
重点和难点
重点:基尔霍夫定律在复杂电路中的应用。
难点:同上
复习思考题,作业题
P72-73页2.2-1至2.2-4为练习题
P83页2.5 2.6为作业
教学安排
课型:理论、实验、上机、观摩录像或其他采用理论
教学方式:讲授、讨论、指导或其他讲授法
教学资源
多媒体、板书、音像及其他多媒体课件
电阻的串联等效,电阻的并联等效,电阻的混联等效; 电导的串联等效,电导的串等效联;电压表和电流表工作原理
1.6.3理想电源的串联与并联等效
理想电压源的串联等效,理想电流源的并联等效,任意电路 元件与理想电压源并联等效,任意电路元件与理想电流源串联等 效。
教学时间安排:计划2学时
重点和难点
重点:
难点:同上
重点和难点
重点:含受控源电路的分析计算。
难点:受控源的模型的概念
复习思考题,作业题
P48页1.9・1至1.9・3练习题
P57页1.27、1.31为作业
教学安排
课型:理论、实验、上机、观摩录像或其他采用理论
教学方式:讲授、讨论、指导或其他讲授法
教学资源
多媒体、板书、音像及其他多媒体课件
授课题目(章、节)
教学目的与要求

电路分析基础教学设计

电路分析基础教学设计

电路分析基础教学设计背景电路分析是电子方向专业的一门重要基础课程,对学习电子技术和开展相关研究具有重要意义。

然而,由于其理论性强、计算量大、难度高等特点,许多学生对该课程感到困难,成绩较差,影响了其学业进程。

因此,设计一种更加有效、生动有趣的教学方式,引导学生更好地掌握课程知识,成为我们面临的重要问题。

教学目标1.理解基本电路分析理论和方法,掌握多种电路分析工具的使用;2.培养学生系统思维、分析问题和解决问题的能力;3.培养学生学习成果计划、实验分析和报告撰写的能力;4.增强学生对电子方向专业学习的兴趣和信心。

教学内容和方法教学内容本教学设计主要包括以下教学内容:1.基本电路分析理论和方法2.简单电路分析方法和计算规则3.电压、电流、功率等电路参数的计算方法4.各种基本电路的分析方法5.电路分析的实践应用教学方法本教学设计主要采用以下教学方法:讲授法讲授法是电路分析教学中最主要的教学方式之一,可以使学生更深入地了解基本电路分析理论和方法。

在讲授过程中,教师要注重深入浅出、相互联系,让学生能够轻松理解和掌握知识点。

实验法实验法是电路分析教学的重要组成部分,可以帮助学生更加深入地了解电路分析理论和方法。

通过实验,学生可以体验电路的工作状态,并且实际操作可以帮助学生更好地理解电路的工作原理,以及各种电路分析方法的使用。

讨论法讨论法是电路分析教学中一种非常有效的教学方式,可以让学生更好地理解和掌握知识点。

在讨论过程中,教师可以引导学生分析学习难点并共同探讨解决方法,激发学生的思考和创新能力。

教学评估为了确保教学效果真正达到预期目标,我们需要对教学效果进行评估。

具体评估方式如下:1.期中、期末考试2.实验报告成绩3.学习计划和进度评估4.课堂讨论成绩教学资源为了更好地完成本教学设计,我们需要搜集以下教学资源:1.教学课件和讲义2.教学案例和实验方案3.相关教学视频和图谱4.学生兴趣问卷调查和课程评估等结论经过本次教学设计的探讨和讨论,我们可以看到,通过采用多种教学方法,结合各种教学资源和评估措施,可以更有效地提高学生的学习兴趣和学习积极性,增强学生学习成就感,并最终达到优化电路分析基础教学的目的。

电路基础分析电子教案何碧贵模块

电路基础分析电子教案何碧贵模块

电路基础分析电子教案何碧贵模块一、第1章:电路基础概念1.1 电流、电压和电阻的概念与计算1.2 欧姆定律的应用1.3 串并联电路的特点与计算1.4 课堂练习:简单电路的设计与分析二、第2章:电路元件2.1 电阻的种类与特性2.2 电容的种类与特性2.3 电感的种类与特性2.4 电路元件的应用实例2.5 课堂练习:电路元件的选择与分析三、第3章:电路分析方法3.1 基尔霍夫定律3.2 节点电压分析法3.3 支路电流分析法3.4 叠加原理与戴维南定理3.5 课堂练习:复杂电路的分析与设计四、第4章:交流电路4.1 交流电的基础知识4.2 交流电路的阻抗与相位4.3 交流电路的功率分析4.4 谐振电路的特点与应用4.5 课堂练习:交流电路的设计与分析五、第5章:数字电路基础5.1 数字电路的逻辑门5.2 逻辑函数与逻辑门电路5.3 组合逻辑电路的设计5.4 时序逻辑电路的设计5.5 课堂练习:数字电路的应用实例分析六、第6章:半导体器件6.1 二极管的特性和应用6.2 晶体管的特性和应用6.3 场效应晶体管的特性和应用6.4 半导体器件的应用实例6.5 课堂练习:半导体器件电路的设计与分析七、第7章:放大电路7.1 放大电路的基本原理7.2 放大电路的类型和特点7.3 耦合和反馈在放大电路中的应用7.4 放大电路的设计与调试7.5 课堂练习:音频放大器的制作与测试八、第8章:振荡与滤波电路8.1 振荡电路的原理和类型8.2 LC振荡器和RC振荡器8.3 滤波电路的类型和应用8.4 有源滤波器和无源滤波器8.5 课堂练习:设计一个简单的振荡器和滤波器九、第9章:电源电路9.1 电源的类型和特性9.2 线性稳压电源的设计9.3 开关电源的设计原理9.4 电源管理电路的应用9.5 课堂练习:设计一个简单的电源管理系统十、第10章:电路仿真与实验10.1 电路仿真软件的使用10.2 电路仿真案例分析10.3 实验仪器的使用和维护10.4 实验操作规程和安全注意事项10.5 课堂练习:利用仿真软件分析和实验验证电路原理十一、第11章:测量与仪器11.1 测量基础理论11.2 常用测量仪器与仪表11.3 测量误差与数据处理11.4 电路参数的测量方法11.5 课堂练习:使用示波器进行信号分析十二、第12章:电子技术应用12.1 电子设备的基本构成12.2 电子电路在日常生活和工业中的应用12.3 现代电子技术的发展趋势12.4 电子产品的设计与制作流程12.5 课堂练习:分析一个常见的电子设备电路十三、第13章:安全与环保13.1 电子电路安全知识13.2 触电急救与防护措施13.3 环保在电子技术中的应用13.4 电子废弃物的处理与回收13.5 课堂练习:设计一个安全的电路保护方案十四、第14章:项目设计与案例分析14.1 项目设计流程与方法14.2 电路图的绘制与原理说明14.3 元件选型与电路仿真14.4 电路制作与调试技巧14.5 课堂练习:完成一个小型电路设计项目十五、第15章:复习与拓展15.1 复习本模块的重点知识点15.2 分析与解决实际电路问题15.3 探索电子技术在现代科技中的应用15.4 介绍电子领域的最新研究成果15.5 课堂练习:编写一篇关于电子技术应用的短文重点和难点解析一、第1章:电路基础概念重点:电流、电压和电阻的概念与计算,欧姆定律的应用,串并联电路的特点与计算。

电路基础分析课程设计

电路基础分析课程设计

电路基础分析课程设计一、课程目标知识目标:1. 学生能理解并掌握电路的基本概念,包括电流、电压、电阻等;2. 学生能描述并分析串联电路和并联电路的特点,以及它们在实际应用中的区别;3. 学生能运用欧姆定律进行简单电路的计算,解决实际问题。

技能目标:1. 学生能够设计简单的串联和并联电路,并进行实验操作;2. 学生能够使用电流表、电压表等工具进行电路参数的测量,具备基本的实验技能;3. 学生能够运用所学知识解决实际电路问题,具备一定的分析和应用能力。

情感态度价值观目标:1. 学生能够认识到电路知识在实际生活中的重要性,激发学习兴趣;2. 学生通过小组合作完成电路设计和实验,培养团队合作精神和沟通能力;3. 学生在实验过程中,养成严谨、求实的科学态度,提高问题解决能力。

分析课程性质、学生特点和教学要求,本课程将目标分解为具体学习成果,以便后续教学设计和评估。

通过本章节的学习,学生能够掌握电路基础知识,具备基本的电路设计和实验能力,同时培养良好的科学态度和团队合作精神。

教学内容与教材紧密结合,确保学生能够将所学知识应用于实际生活和后续学习。

二、教学内容本章节教学内容主要包括以下几部分:1. 电路基本概念:电流、电压、电阻的定义及其单位,电路元件的认识。

2. 串联电路和并联电路:串联电路的特点与计算,并联电路的特点与计算,实际应用案例分析。

3. 欧姆定律:欧姆定律的表述与理解,运用欧姆定律解决实际问题。

4. 电路实验技能:设计串联和并联电路,使用电流表、电压表进行测量,分析实验数据。

5. 教学大纲安排:- 第一节:电路基本概念,认识电路元件;- 第二节:串联电路的特点与计算;- 第三节:并联电路的特点与计算;- 第四节:欧姆定律的学习与应用;- 第五节:电路实验设计与操作。

教学内容与教材章节关联如下:- 教材第一章:电路基本概念;- 教材第二章:串联电路和并联电路;- 教材第三章:欧姆定律。

教学进度按以上大纲安排进行,每节课确保学生充分理解和掌握相应知识点,为后续课程打下坚实基础。

电路基础分析电子教案何碧贵模块

电路基础分析电子教案何碧贵模块

电路基础分析电子教案何碧贵模块第一章:电路基本概念1.1 电路的定义介绍电路的定义和基本组成解释电路的两种基本状态:通路和开路1.2 电路元件介绍电路中的基本元件:电源、导线、电阻、电容、电感解释各元件的作用和特点1.3 电压和电流介绍电压和电流的定义及计量单位解释电压和电流的基本性质和关系第二章:电路的基本分析方法2.1 欧姆定律介绍欧姆定律的内容及应用解释电阻、电压和电流之间的关系2.2 串联电路和并联电路介绍串联电路和并联电路的定义及特点分析串联电路和并联电路中的电流和电压关系2.3 基尔霍夫定律介绍基尔霍夫定律的内容及应用分析复杂电路中的电流和电压关系第三章:电路的简化与分析3.1 等效电路介绍等效电路的概念及分类解释等效电路的原理和应用3.2 节点电压法介绍节点电压法的原理及步骤分析实际电路中的节点电压法应用3.3 支路电流法介绍支路电流法的原理及步骤分析实际电路中的支路电流法应用第四章:交流电路分析4.1 交流电的基本概念介绍交流电的定义、特点及表示方法解释交流电的周期、频率、相位等概念4.2 交流电路的阻抗介绍交流电路中的阻抗概念及计算方法分析阻抗对交流电路的影响4.3 交流电路的功率分析介绍交流电路的功率概念及计算方法分析实际电路中的功率关系第五章:数字电路基础5.1 数字电路概述介绍数字电路的定义、特点及应用解释数字电路与模拟电路的区别5.2 数字电路基本元件介绍数字电路中的基本元件:逻辑门、触发器、计数器等解释各元件的作用和特点5.3 数字电路的基本分析方法介绍数字电路分析的基本方法:逻辑函数、逻辑图、真值表等分析实际数字电路的工作原理第六章:逻辑门电路6.1 逻辑门的基本概念介绍逻辑门的定义和分类解释与门、或门、非门等基本逻辑门的功能和特点6.2 逻辑门电路的组合介绍逻辑门电路的组合原理和实现方法分析逻辑门电路的输入输出关系6.3 逻辑门电路的应用介绍逻辑门电路在数字电路中的应用实例分析实际逻辑门电路的工作原理和性能第七章:触发器与计数器7.1 触发器的基本概念介绍触发器的定义和分类解释SR 触发器、JK 触发器、T 触发器等基本触发器的功能和特点7.2 计数器的基本概念介绍计数器的定义和分类解释二进制计数器、十进制计数器等基本计数器的功能和特点7.3 触发器与计数器的应用介绍触发器与计数器在数字电路中的应用实例分析实际触发器与计数器的工作原理和性能第八章:数字电路设计方法8.1 数字电路设计的基本步骤介绍数字电路设计的基本步骤和方法解释需求分析、电路设计、仿真测试等环节的作用和重要性8.2 数字电路设计的工具与软件介绍数字电路设计中常用的工具和软件解释原理图绘制、逻辑仿真、PCB设计等环节的内容和流程8.3 数字电路设计的实例分析分析实际数字电路设计案例,包括编码器、译码器、数据选择器等讲解设计思路、电路原理和性能指标第九章:数字电路仿真与实验9.1 数字电路仿真的基本概念介绍数字电路仿真的定义和作用解释仿真软件的选择和使用方法9.2 数字电路实验的基本步骤介绍数字电路实验的基本步骤和注意事项解释实验目的、实验设备、实验过程等内容9.3 数字电路仿真与实验的实例分析分析实际数字电路仿真与实验案例讲解仿真结果分析、实验数据处理和性能评估等环节的内容第十章:数字电路应用案例分析10.1 微处理器应用案例介绍微处理器的基本概念和应用领域分析微处理器在数字电路中的应用实例,如温度控制器、智能家居系统等10.2 通信电路应用案例介绍通信电路的基本概念和应用领域分析通信电路在数字电路中的应用实例,如无线通信模块、光纤通信系统等10.3 数字电路在其它领域的应用案例介绍数字电路在其它领域的应用实例,如医疗设备、汽车电子等分析数字电路在实际应用中的优势和作用重点解析本教案《电路基础分析电子教案何碧贵模块》共分为十个章节,涵盖了电路基本概念、电路基本分析方法、交流电路分析、数字电路基础、逻辑门电路、触发器与计数器、数字电路设计方法、数字电路仿真与实验以及数字电路应用案例分析等内容。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

I.组织教学起立、清点人数向各位同学致以新春的问好,同时祝贺同学们新的一年,新春快乐,学习进步,事事顺心。

向全班同学自我介绍,并留下相关联系方式。

1.本门课教师的要求(1)要求同学们要按时上课,按时下课,课堂上不得扰乱课堂秩序。

(2)作业每周教一次,并认真完成(3)考试成绩构成:平时成绩平时占40%期末占60%,平时成绩作业占20%,表现及考勤占20%如果课堂上因为违纪被点名一次扣1分,直到扣完为止。

作业缺一次扣一分直到扣完为止。

2.希望同学们有问题主动和任课教师交流II.复旧引新:1.高中和初中物理中有关的电路知识III.授新课:(第一次课)第1章电路的基本概念和基本定律本章介绍电路模型,电路的基本物理量、基本定律和基本元件,以及电路模型的应用实例。

通过本章的学习,了解实际电路的功能和特点,电路模型的概念和意义,实际电路与电路模型内在的联系和区别。

电流和电压参考方向是电路分析中最基本的概念,基尔霍夫电流定律和电压定律是电路理论的基石,应熟练掌握和运用。

要理解和掌握电路基本元件的定义和元件方程与参考方向的关系,以及功率和能量的计算。

学习电路理论应注重与实际应用的结合。

1.1 电路与电路模型1.1.1 电路1、电路的构成(1)电源:提供电能的装置(2)负载:消耗电能的装置(3)中间环节:用来连接电源和负载,起传递和控制电能的作用。

如下图:2、电路的分类及作用(1)电力电路:实现电能传输和转换功能的电路(2)信号电路:实现信号的传递和处理功能的电路实际上在同一电路中又可能将同时包含这两种电路,比如电视机1.1.2电路模型:通过模型化的方法研究客观世界是人类认识自然的一个基本方法。

为了能对模型进行定量分析研究,通常是将实际条件理想化、具体事物抽象化、复杂系统简单化。

建立起来的模型应能反映事物的基本特征,以便对实际事物本质的了解。

研究电路问题也不例外的采用模型化的方法。

1.1.3有关电路的一些名词支路、节点、串联、并联、回路、网孔1.2电路中的主要物理量1.2.1电流及其参考方向1、电流(1)定义(2)表达式(3)电流的方向电流的实际方向——规定为正电荷运动的方向。

电流的参考方向——假定正电荷运动的方向。

1.2.2电压、电位、电动势及其参考方向1、电压(1)电压的定义:电压——即电路中两点之间的电位差, 用u 表示。

即将单位正电荷由 a 点移至b 点电场力所做的功或能量w ,称为a 、b 两点间的电压u ,可描述为R dt dq t i =)(d w u =(1-2)若设无穷远点为参考点,将单位正电荷分别从a 点和b 点移至参考点,电场力所做的功分别称为a 点电位(记为u a )和b 点电位(记为u b ),a 、b 两点之间的电压(记为u ab )等于a 、b 两点的电位差,即(1-3)当电压的大小和方向不随时间变化时,称为直流(恒定)电压,通常用大写字母U 表示。

若功的单位为焦耳(J ),电荷的单位为库仑(C ),则电压的单位为伏特(V )。

电压的实际方向——电位真正降低的方向。

电压的参考方向——即为假设的电位降低的方向。

(2)在电流和电压参考方向相关联的条件下,可得如下判断:当p 大于零时,表明该元件是吸收(消耗)功率;当p 小于零时,表明该元件是发出功率(或吸收负功率)。

若电流和电压参考方向非关联时,如图1-8(b)所示,则利用式(1-5)计算功率时要加负号:p = -ui 。

关联参考方向——电流的流向是从电压的“+”极流 向“-”极;反之为非关联参考方向。

ab a b u u u=-2、电位:(1)电位与电位参考点م①电路中a 点与参考点o 之间的电压称为该点的电位②电位参考点:(2)电位与电压的关系3、电动势1.2.3电功率物理上定义,单位时间所做的功称为功率p ,数学上的描述为 (1-4)当时间的单位为秒(s ),功的单位为焦耳(J )时,功率的单位为瓦特(W )。

设元件中的电流和电压参考方向相关联,如图1-8(a)所示,应用式(1-1)和式(1-2),可将式(1-4)改写为 (1-5)上式表明,电路元件所吸收的电功率等于元件中的电压和电流的乘积,当电压和电流的单位分别取伏特(V )和安培(A )时,功率的单位为瓦特(W )。

例1-1 各元件电流和电压参考方向如图1-9所示。

已知U 1 = 3 V ,U 2 = 5 V ,U 3 = U 4 = -2 V ,I 1 = -I 2 = -2 A ,I 3 = 1 A ,I 4 = 3 A 。

试求各元件的功率,并指出是吸收功率还是发出功率,整个电路的总功率是否满足能量守恒定律d d w p t =d d d d d d w w q p ui t q t ===00小结:本堂课学习的内容作业:1、课堂上集体作业1.1\1.2\1.3\1.42课后作业:1.5/1.6/1.7/1.8/1.9/1.11教学后记:I.组织教学1、起立、清点人数,对上一堂课迟到和旷课的同学提出告戒2、提醒上堂课做得不够好的同学,进一步鼓励同学们认真学习II.复旧引新:1、电路的有关知识2、电路中的主要物理量III.授新课:上一堂课我们学习了电路中有关电压的知识,我们知道作为电路的必要组成部件,还有电阻,电容电感,今天我们就将学习的内容是电阻无件1.3电阻元件⏹电阻是电路中阻止电流流动和表示能量损耗大小的参数。

⏹电阻元件是用来模拟电能损耗或电能转换为热能等其他形式能量的理想元件。

电阻元件习惯上也简称为电阻,故,“电阻”一词有两种含义,应注意区别。

⏹从元件特性上可分为线性、非线性、时不变和时变电阻;从功率的发出或吸收角度,可分为有源和无源电阻;从端接点数上讲,又可分为二端电阻和多端电阻。

若一个二端元件在任一时刻其端电压u和流经的电流i 二者之间的关系,可由u-i平面上的一条曲线来确定,则此二端元件称为二端电阻元件。

该曲线称为电阻的伏安特性曲线,它反映了电阻的电压与电流的关系(Voltage Current Relation,简称VCR)。

例如:线性电阻的伏安特性曲线是u-i平面上一条通过原点的直线,电阻值的大小与直线的斜率成正比。

直线的斜率随时间变化时称为线性时变电阻,否则称为线性时不变电阻(简称线性电阻或电阻)。

图1-12示出了线性电阻的伏安特性曲线及元件的符号。

由特性曲线可知,线性电阻是双向元件。

设电流和电压参考方向相关联,线性时不变电阻的VCR约束方程由欧姆定律决定,或 (1-10) 式中,电阻R 是与电流和电压大小无关的常数,当电流单位为安培(A ),电压单位为伏特(V )时,电阻的基本单位为欧姆(W );电导G 是电阻的倒数,即 。

电导的基本单位为西门子(S )。

由电功率的定义及欧姆定律可知,电阻吸收的功率为(1-11)这表明正电阻总是吸收(消耗)功率的,称为无源元件。

所谓“有源元件”是指元件可向外部电路提供大于零且无限长时间的平均功率的一类元件。

1.4电感元件图1-17示出了线性电感元件的特性曲线和元件符号(设磁通与电流方向符合右手螺旋法则)。

其数学关系为(1-17)当磁通链的单位为韦伯(Wb ),电流的单位为安培(A )时,电感的单位为亨(H )。

如同电阻、电容一样,“电感”一词u Ri=i Gu=1/G R =22p ui Ri Gu===/L iψ=既表示元件,又表示元件参数大小的度量。

如上所述,随时间变化的磁场将产生电压,设电感电压和电流的参考方向相关联,则有式由式(1-18)可知,电感电压与电流的关系还可表达为积分关系,即(1-19)式中, , 是电感电流的初始值。

此式说明,任意时刻t 的电感电流不仅取决于[0, t ]间的电压波形,而且还取决于(-∞,0)间的电压,即零时刻电感电流的初值。

这一性质与电容相似,所以,电感也是“记忆元件”在电感电流与电压参考方向关联时,电感吸收的功率为 d d d d i u L t tψ==0 0 0111()d () d () d 1(0)() d t t t i u u u L L L i u L ττττττττ-∞-∞==+=+⎰⎰⎰⎰0 1(0)() d i u L ττ-∞=⎰(1-20)则在[t 1,t 2]区间内电感中储存的磁场能量为(1-21) 1.5电容元件⏹ 电容是储存电场能量或储存电荷能力的度量。

⏹ 电容元件是用来模拟一类能够储存电场能量的理想元件模型。

⏹ 实际电容器,简单地讲,是由两片平行导体极板,其间填充绝缘介质而构成的储存电场能量的器件。

图1-14所示为几种实际电容器。

一个二端元件在任一时刻,其上电荷q 与两端电压u 之间的关系可由q -u 平面上的一条不随时间变化,且通过零点的直线来确定,则此二端元件称为线性时不变电容元件,简称电容C ,其特性曲线及符号如图1-15所示。

按图中的参考方向可得电容元件的特性方程式中,参数C 与直线的斜率成正比。

当电荷单位为库仑,电压单位为伏特时,电容的单位为法拉(F )2211 ()()2221 d d 11() ()22t i t t i t w p t Li i L i t L i t ===-⎰⎰/C q u =图1-15 线性电容特性曲线及符号在电路理论中,更多的是讨论元件电压与电流的关系(VCR )。

由 ,并考虑到式(1-12),则有 (1-13)式(1-13)表明,电容的电流与其端电压的变化率成正比,与其电压的数值大小无关。

读者可自行分析在电容电压随时间的变化率分别等于零、有限值和无限值这三种情况下电容电流和电压的对应关系。

由式(1-13)可得(1-14)式中, ,称为电容电压在 时刻的初始值。

这说明任一时刻的电容电压不仅与该时刻的电流有关,而d d d d q u i C t t== 000111()d ()d ()d 1 (0)()d ttt u i i i CCCu i Cττττττττ-∞-∞==+=+⎰⎰⎰⎰01(0)()d u i Cττ-∞=⎰且还与此时刻以前的“历史状态”有关(从-∞开始),与电阻的电压只取决于即时的电流有着截然不同,故电容称为“记忆元件”。

设电容的电压和电流参考方向相关联,电容吸收的功率为(1-15)则在t 1~t 2内电容中所储存的电场能量为(1-16)当时,表明电容从外部电路吸收能量,并以电场形式储存能量(充电);反之,当 时,表明电容将原先已储存的电场能量向外部电路释放(放电)。

由于电容具有能量储存能力,通常称为储能元件。

d d u p ui Cu t ==2211()()2221d d 11 ()()22t u t t u t w p t Cuu Cu t Cu t ===-⎰⎰21()>()u t u t 21()<()u t u t小结:本堂课学习的内容作业:1、课堂上集体作业1.1\1.2\1.3\1.42课后作业:1.5/1.6/1.7/1.8/1.9/1.11教学后记:I.组织教学1、起立、清点人数,对上一堂课迟到和旷课的同学提出告戒2、提醒上堂课做得不够好的同学,进一步鼓励同学们认真学习II.复旧引新:1、电感的有关知识2、电容的有关知识III.授新课:上一堂课我们学习了电路中有关的电阻,电容电感知识,我们知道作为电路的必要组成部件,还有,今天我们就将学习的内容是最后一个知识电源无件1.6理想电压源和理想电流源1、理想电压源:⏹任何实际电路正常工作必须要有提供能量的电源。
