一、磁体与磁场
磁体和磁场
1、称为地磁场。指南针能够指南北，是因为它受到了的作用。
2、地磁N极在_________________________，地磁N极在____________________________
导
练
1、一条形磁铁不慎从中间断为两段，两段的磁性是（）
A、两段都没有磁性
B、一段只有N极，一段只有S极
导ቤተ መጻሕፍቲ ባይዱ
思
活动一、认识磁体：
1、的性质叫做磁性。
2、将一个磁体悬挂起来，当它静止时，指南的那个磁极叫做（）极，指北的那个磁极叫做（）极。
3、磁极间的相互作用：，。
4叫磁化。
活动二、认识磁场：
1、磁体周围存在着，磁极间的相互作用就是通过而发生的。磁场看不见，也摸不着，但却是客观存在的一种物质。
2、磁场的基本性质：。
A、磁感线是磁场中实际存在的曲线
B、磁感线是从磁体的南极出来回到磁体的北极
C、小磁针N极在磁场中某点所受磁力的方向跟该点的磁场方向相反
D、磁场是真实存在的，而磁感线是假想虚构的
4、指南针是中国四大发明之一，它指南北是因为（）
A、同名磁极互相排斥B、异名磁极互相吸引
C、指南针能吸引铁、钴、镍等物质
D、地磁场对指南针的作用
导
创
拓展延伸
1、如图根据小磁针的指向（黑色为N极），画出磁感线的方向（每条都画），并标出磁体的N、S极。
2、根据下图中小磁针静止时的位置，（黑端为N极），标出磁体的磁极，画出磁体周围的磁感线并标出方向。
预习设疑：16.2电流的磁场
1、改变直导线中的电流方向，小磁针偏转方向。这又表明。
这就是著名的实验。
C、每段都有N、S极
D、以上三种情况都有可能
中考物理知识点复习：磁现象和磁场
中考物理知识点复习：磁现象和磁场磁现象：磁性：物体能够吸引钢铁、钴、镍一类物质的性质叫磁性。
磁体：具有磁性的物体，叫做磁体。
磁体的分类：①形状：条形磁体、蹄形磁体、针形磁体；②来源：天然磁体（磁铁矿石）、人造磁体；③保持磁性的时间长短：硬磁体（永磁体）、软磁体。
磁极：磁体上磁性最强的部分叫磁极。
磁体两端的磁性最强，中间的磁性最弱。
磁体的指向性：可以在水平面内自由转动的条形磁体或磁针，静止后总是一个磁极指南（叫南极，用S表示），另一个磁极指北（叫北极，用N表示）。
磁极间的相互作用：同名磁极互相排斥，异名磁极互相吸引。
无论磁体被摔碎成几块，每一块都有两个磁极。
磁化：一些物体在磁体或电流的作用下会获得磁性，这种现象叫做磁化。
钢和软铁都能被磁化：软铁被磁化后，磁性很容易消失，称为软磁性材料；钢被磁化后，磁性能长期保持，称为硬磁性材料。
所以钢是制造永磁体的好材料。
磁场：磁场：磁体周围的空间存在着一种看不见、摸不着的物质，我们把它叫做磁场。
磁场的基本性质：对放入其中的磁体产生磁力的作用。
磁场的方向：物理学中把小磁针静止时北极所指的方向规定为该点磁场的方向。
磁感线：在磁场中画一些有方向的曲线，方便形象的描述磁场，这样的曲线叫做磁感线。
对磁感线的认识：①磁感线是假想的曲线，本身并不存在；②磁感线切线方向就是磁场方向，就是小磁针静止时N 极指向；③在磁体外部，磁感线都是从磁体的N极出发，回到S 极。
在磁体内部正好相反；④磁感线的疏密可以反应磁场的强弱，磁性越强的地方，磁感线越密；地磁场：地磁场：地球本身是一个巨大的磁体，在地球周围的空间存在着磁场，叫做地磁场。
指南针：小磁针指南的叫南极（S），指北的叫北极（N），小磁针能够指南北是因为受到了地磁场的作用。
地磁场的北极在地理南极附近；地磁场的南极在地理北极附近。
地磁偏角：地理的两极和地磁的两极并不重合，磁针所指的南北方向与地理的南北极方向稍有偏离（地磁偏角）。
世界上最早记述这一现象的人是我国宋代的学者沈括。

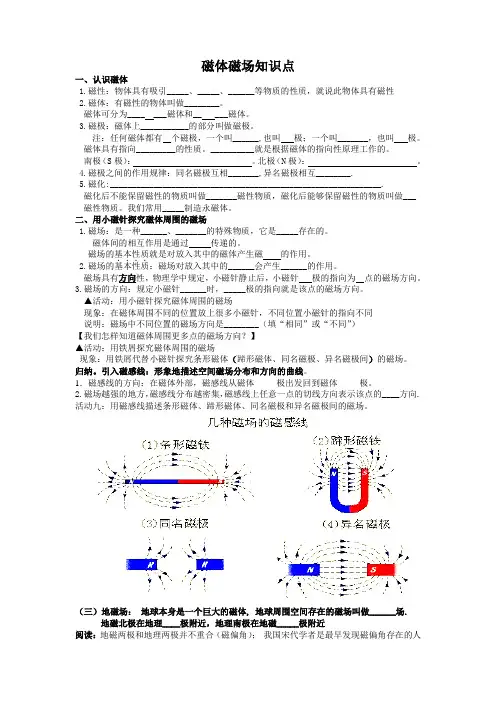

磁体磁场知识点
磁体磁场知识点一、认识磁体1.磁性：物体具有吸引_____、_____、______等物质的性质，就说此物体具有磁性2.磁体：有磁性的物体叫做________。
磁体可分为____ ___磁体和__ ___磁体。
3.磁极：磁体上___________的部分叫做磁极。
注：任何磁体都有个磁极，一个叫______,也叫极；一个叫_______，也叫极。
磁体具有指向_________的性质。
__________就是根据磁体的指向性原理工作的。
南极（S极）：。
北极（N极）：。
4.磁极之间的作用规律：同名磁极互相_______,异名磁极相互________.5.磁化:______________________________________________________________.磁化后不能保留磁性的物质叫做_______磁性物质，磁化后能够保留磁性的物质叫做___磁性物质。
我们常用_____制造永磁体。
二、用小磁针探究磁体周围的磁场1.磁场：是一种______、_______的特殊物质，它是_____存在的。
磁体间的相互作用是通过传递的。
磁场的基本性质．．．．就是对放入其中的磁体产生磁的作用。
2.磁场的基本性质：磁场对放入其中的______会产生______的作用。
磁场具有方向性，物理学中规定，小磁针静止后，小磁针极的指向为点的磁场方向。
3.磁场的方向：规定小磁针______时，_____极的指向就是该点的磁场方向。
▲活动：用小磁针探究磁体周围的磁场现象：在磁体周围不同的位置放上很多小磁针，不同位置小磁针的指向不同说明：磁场中不同位置的磁场方向是________（填“相同”或“不同”）【我们怎样知道磁体周围更多点的磁场方向？】▲活动：用铁屑探究磁体周围的磁场现象：用铁屑代替小磁针探究条形磁体（蹄形磁体、同名磁极、异名磁极间）的磁场。
归纳。
引入磁感线：形象地描述空间磁场分布和方向的曲线。
1．磁感线的方向：在磁体外部，磁感线从磁体_____极出发回到磁体_____极。
磁的基本概念和现象
磁的基本概念和现象一、磁的概念1.磁性：物质具有吸引铁、镍、钴等磁性材料的性质。
2.磁体：具有磁性的物体，如条形磁铁、蹄形磁铁、磁针等。
3.磁极：磁体上磁性最强的部分，分为北极（N极）和南极（S极）。
4.磁性方向：磁极之间的相互作用方向，由南极指向北极。
5.磁铁的极性：磁铁的两端分别具有南极和北极，磁铁的极性由其内部微观结构决定。
6.磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。
7.磁力线：用来描述磁场分布的线条，磁力线从北极指向南极，形成闭合曲线。
8.磁场：磁力线分布的空间区域，磁场强度和方向在不同位置有所不同。
9.磁通量：磁场穿过某个面积的总量，用Φ表示，单位为韦伯（Wb）。
10.磁感应强度：磁场对磁性物质产生的磁力作用，用B表示，单位为特斯拉（T）。
11.磁化：磁性物质在外磁场作用下，内部磁矩排列趋向于一致的过程。
12.磁化强度：磁性物质磁化的程度，用M表示。
13.磁滞现象：磁性物质在反复磁化过程中，磁化强度与磁场强度之间的关系不完全一致的现象。
14.磁阻：磁场对磁性物质运动产生的阻碍作用。
三、磁场的测量与表示1.磁场强度：用符号H表示，单位为安培/米（A/m）。
2.磁感应强度：用符号B表示，单位为特斯拉（T）。
3.磁通量密度：用符号B表示，单位为特斯拉（T）。
4.磁力线密度：表示单位面积上磁力线的数量，用来描述磁场的强弱。
四、磁场的应用1.磁悬浮：利用磁场间的相互作用，使物体悬浮在磁场中，实现无接触运行。
2.磁记录：利用磁性材料记录信息，如磁盘、磁带、磁卡等。
3.磁共振成像：利用磁场和射频脉冲对人体进行无损检测的技术。
4.磁性材料：应用于电机、发电机、变压器、磁悬浮列车等领域。
五、磁场的相关定律1.奥斯特定律：电流所产生的磁场与电流强度成正比，与距离的平方成反比。
2.法拉第电磁感应定律：闭合电路中的感应电动势与磁通量的变化率成正比。
3.安培环路定律：闭合回路中的磁场与电流元之和成正比，与回路长度成反比。
磁与电磁
2．常见电感器外形和电路符号
29
电感器
可变电感器
常见电感器外形图 电感器电路符号
30
3.2 电感
3.2.1电感器
1．空心电感线圈：绕在非铁磁材料骨架上的线圈，称为空心电感线圈，常见的 空心电感线圈如图3.7所示。
图3.7 常见空心电感线圈
31
3.2 电感
3.2.1电感器
2．铁心电感线圈：在空心线圈内放置铁磁材料制作成的铁心，称为铁心电感线 圈，常见的铁心电感线圈如图3.8所示。
2．磁极 磁体两端磁性最强，磁性最强的地方 叫磁极。任何磁体都有一对磁极，一个叫 南极，用S表示；另一个叫北极，用N表示 ，如右图所示。N极和S极总是成对出现并 且强度相等，不存在独立的N极和S极。
4
磁场
当用一个条形磁铁靠近一个悬挂的小磁针(或条形磁铁)时，如 图所示。我们发现：当条形磁铁的N极靠近小磁针的N极时，小磁针 N极一端马上被排斥；当条形磁铁的N极靠近小磁针的S极时，小磁 针S极一端立刻被条形磁铁吸引。
10
2.1 磁场
2.1.5磁通量
1．磁通量：穿过磁场中的某一截面的磁感线的数量，称为穿过这个 截面的磁通量，简称磁通，用Φ表示，单位是Wb（韦[伯]）。 2. 磁通量的表达式：
Байду номын сангаас
Φ＝BA
（2.2）
图2.6 磁通量
11
2.1 磁场
2.1.6磁场对通电直导线的作用
1．安培定律 安培力：通电直导线在磁场中受力，如图2.7所示。
9
2.1 磁场
2.1.4安培定则
1．安培定则（右手螺旋定则）：通电长直导体在其周围产生磁场，它的磁 感线方向与电流方向之间的关系，可以用安培定则判断。 2．安培定则的内容：右手握住导体，伸直拇指，拇指所指的方向表示电流 的方向，弯曲的四指的方向表示磁感线方向。
磁场
一、磁现象和磁场 1. 磁场（1）定义：磁体或电流周围存在一种特殊物质，能够传递磁体与磁体、磁体和电流、电流和电流之间的相互作用，这种特殊的物质叫磁场。
（2）磁场的基本性质：对放入其中的磁体和电流产生力的作用。
（3）磁场的产生：①磁体能产生磁场；②电流能产生磁场。
（4）磁场的方向：注意：小磁针北极（N 极，指北极）受力的方向即小磁针静止时北极所指方向，为磁场中该点的磁场方向。
说明：所有的磁作用都是通过磁场发生的，磁场与电场一样，都是场物质，这种物质并非由基本粒子构成。
2. 电流的磁场（1）电流对小磁针的作用，1820年，丹麦物理学家奥斯特发现，通电后，通电导线下方的与导线平行的小磁针发生偏转。
如图所示。
（2）电流和电流间的相互作用有互相平行而且距离较近的两条导线，当导线中分别通以方向相同和方向相反的电流时，观察发生的现象是：同向电流相吸，异向电流相斥。
小结：磁体与磁体间、电流与磁体间、电流和电流间的相互作用都是通过磁场来传递的，故电流能产生磁场。
二、磁感应强度B1. 物理意义：描述磁场的强弱。
2. 磁场的方向（即为磁感应强度的方向）：小磁针静止时N 极所指的方向规定为该点的磁场方向。
小磁针静止时N 极受力的方向为该点的磁场方向。
磁感线上该点的切线方向为该点的磁场方向。
3. 磁感应强度的大小在磁场中垂直磁场方向的通电导线，所受的磁场力F 跟电流I 和导线长度L 的乘积IL 的比值叫做通电导线所在处的磁感应强度，用B 来表示。
即 B=单位：特（T ） 注意：此式由匀强磁场推出，但适用于任何磁场，在非匀强磁场中，IL 应理解为一个很小的电流元，垂直于磁场方向放置于磁场中某一点，则B=反映了磁场中该点的强弱程度。
4、磁感应强度的矢量性① B 是矢量，计算时遵循平行四边形定则。
② B 的方向即磁场的方向，并不是F 的方向。
③ 磁场的叠加：空间中如果同时存在两个以上的电流或磁体在该点激发的磁场，某点的磁感应强度B 是各电流或磁体在该点激发磁场的磁感应强度的矢量和，且满足平行四边形法则。
磁场的基本知识
3. 磁感线不相交。
直线电流的磁场
安培定则（右手螺旋定则）— 右手握住导线，大 拇指所指的方向跟电流方向一致，则弯曲的四指 所指的方向就是磁感线的环绕方向，如图2所示。
环形电流的磁场
安培定则（右手螺旋定则）— 右手弯曲方向跟环 形电流方向一致，则大拇指所指的方向就是环形 导线中心轴线上磁感线的方向。如图2所示。
图2 直线电流的磁场
通电螺线管的磁场
右手螺旋定则——用右手握住螺线管，四指指 向电流的方向，拇指所指的就是螺线管内部的 磁感线方向。如图3所示。
图3 通电螺旋管的磁场
磁场的基本物理量—磁感应强度（B）
定义：表示磁场内某点的磁场强弱和方向的物理 量。B也可看作是通过单位面积的磁通， 因此磁感应强度 B 也叫做磁通密度。
电磁感应现象
图5 电磁感应实验
感应电动势大小—电磁感应定律
线圈中产生感应电动势的大小与穿 过线圈的磁通的变化率成正比。
感应电动势方向—楞次定律 感应电流的方向总是使感应电流的磁场阻碍 引起感应电流的磁通的变化。
图4 感应电动势的方向
右手定则—判断感应电流的方向
右手定则——伸开右手掌，让磁感应线穿过掌 心，大拇指指向导体运动方向V， 则四指指向感应电流I的方向.
磁性材料的μr
钴 镍 铸钢 铸铁（已退火） 硅钢 坡莫合金
174
1120 500～2200 200～400 7000～10000 20000～200000 400～10000
1. 非铁磁性物质 ① 顺磁性物质μr稍大于1，如空气、铝、铬等 ② 反磁性物质μr稍小于1，如氢、铜等 2. 铁磁行物质μr 远大于1，如铁、镍、铁氧体等
磁体与磁场概念
《磁体与磁场》概念1、（1）磁性：磁体能吸引铁、钴、镍等物质的性质叫做磁性；（2）磁体：具有磁性的物体叫做磁体。
2、磁极：磁体上两端是磁性最强的部位叫做磁极。
3、将一个磁体悬挂起来，当它静止时，总是一端指南，一端指北，指南的那个磁极叫南(S)极，指北的那个磁极叫北(N)极。
（应用：指南针）4、磁极间的相互作用：同名磁极相斥、异名磁极相吸。
（应用：磁悬浮列车）5、（1）磁化：使原来没有磁性的物体获得磁性的过程叫磁化。
（2）磁化方法：①长时间与磁体接触；②与磁体单向摩擦。
6、（1）去磁：使原来有磁性的物体失去磁性的过程叫去磁。
（2）去磁方法：①加热；②用力摔掼。
7、（1）磁体周围存在磁场．（2）磁极间的相互作用就是通过磁场而发生的。
（3）磁场的基本性质：磁场对放入其中的磁体产生力（磁力）的作用．8、磁场方向的规定：小磁针静止时N极所指的方向就是该点的磁场方向。
(用小磁针来确定)9、（1）磁感线：用来描述磁场方向和分布情况的假想的曲线.叫做磁感线.（2）磁感线的特征：①磁感线并非真实存在，是人为假想出来的。
（但磁场是真实存在）②磁体外部的磁感线都是从磁体的N极出发,回到S极.是闭合的曲线.③磁感线永不相交。
④磁感线分布在磁体四周空间中，并非只在一个平面内。
⑤磁场越强的地方,磁感线分布越密;磁场越弱的地方,磁感线分布越疏.⑥磁感线上任意一点切线方向表示该点磁场方向.10、地磁场：地球周围空间存在的磁场叫地磁场。
11、地磁北极在地理南极附近；地磁南极在地理北极附近。
（磁偏角）12、沈括首先发现地理两极与地磁两极并不重合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十六章电磁转换
一、磁体与磁场
【教学目标】1.认识磁体，知道磁性、磁极、磁场、磁感线。
2.知道磁极间的相互作用。
3.知道地磁场的存在及其分布规律。
【教学过程及主要知识点】
1.磁性：能够吸引等物质的性质。
2.磁体：具有磁性的物体叫作磁体。
根据形状：磁体分为、、、等；
根据来源：分为磁体和磁体。
磁体上磁体的分布是不均匀的，最强，最弱。
弹簧测力计从右向左移动时，示数。
3.磁极：磁体上磁性最强的两端。
磁体具有性。
自由静止时，指南的是极（极），指北的是极（极）。
4.磁化：使本来没有磁性的物体具有磁性的过程叫磁化。
根据磁化后磁性是否能长时间存在，磁性材料分为：材料和材料。
5.磁极间的相互作用：同名磁极互相，
异名磁极互相。
N
S
弹簧测力计从右向左移动时，示数。
6.磁场：周围存在着磁场。
磁场看不见、摸不着，但的确存在。
有强弱：越靠近磁极，磁性越。
有方向：小磁针静止时，所指的方向规定为该点的磁场方向。
7.磁感线：带有箭头的曲线。
描述磁场分布和磁场方向。
疏密→；箭头→。
磁场的确存在，磁感线实际并不存在。
（法）
规律：在磁体外部，从极发出，回到极。
方向：该点所在磁感线（或根据周边磁感线排布规律补画出的磁感线）的顺向切线方向。
试画出上图中A、B、C、D四点处的小磁针静止时的指向。
8.地磁场：地球周围存在的磁场。
地磁北极在地理极附近，地磁南极在地理极附近。
是第一个发现地磁南北极与地理北南极不完全重合的人。
