第4章电阻应变式传感器习题
电阻应变式传感器习题
1、一应变片的电阻R0=120Ω，K=，用作应变为800μm/m的传感元件。
(1)求△R与△R/R；(2)若电源电压Ui=3V，求其惠斯通测量电桥的非平衡输出电压U0。
解：(1)△R/R=Kε=μm/106μm=则△R= x R= x 120Ω=Ω(2)2、如果将120Ω的应变片贴在柱形弹性试件上，该试件的截面积S=×10-4m2，材料弹性模量E=2×1011N/ m2。
若由5×104N的拉力引起应变片电阻变化了Ω，求该应变片的灵敏系数K。
解：△R/R=120=K=△R/R/ε=23、以阻值R=120Ω，灵敏系数K=的电阻应变片与阻值120Ω的固定电阻组成电桥，供桥电压为3V，并假定负载电阻为无穷大，当应变片的应变为2με和2000με时，分别求出单臂、双臂差动电桥的输出电压，并比较两种情况下的灵敏度。
解：单臂：双臂：电压灵敏度：4、在材料为钢的实心圆柱试件上，沿轴线和圆周方向各贴一片电阻为120Ω的金属应变片R1和R2，把这两应变片接入差动电桥。
若钢的泊松比μ=，应变片的灵敏系数K=2，电桥的电源电压Ui=2V，当试件受轴向拉伸时，测得应变片R1的电阻变化值△R=Ω，试求电桥的输出电压U；若柱体直径d=10mm，材料的弹性模量E=2×1011N/ m2，求其所受拉力大小。
解：由则=所以电桥输出电压为当柱体直径d=10mm时，由，得5、某120Ω电阻应变片的额定功耗为40mW，如接人等臂直流电桥中，试确定所用的激励电压。
解：由电阻应变片R=120Ω，额定功率P=40mW，则其额定端电压为，当其接入等臂电桥中时，电桥的激励电压为。

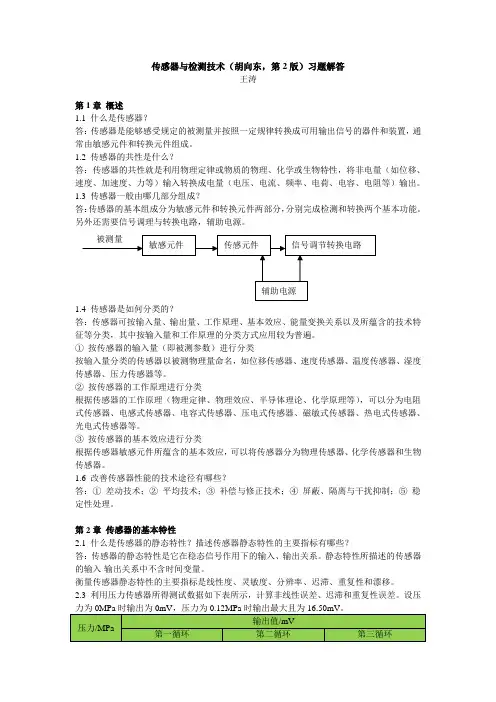

传感器与检测技术胡向东第2版习题解答
传感器与检测技术（胡向东，第2版）习题解答王涛第1章概述1.1 什么是传感器？答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。
1.2 传感器的共性是什么？答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、频率、电荷、电容、电阻等）输出。
1.3 传感器一般由哪几部分组成？答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。
另外还需要信号调理与转换电路，辅助电源。
1.4 传感器是如何分类的？答：传感器可按输入量、输出量、工作原理、基本效应、能量变换关系以及所蕴含的技术特征等分类，其中按输入量和工作原理的分类方式应用较为普遍。
①按传感器的输入量（即被测参数）进行分类按输入量分类的传感器以被测物理量命名，如位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。
②按传感器的工作原理进行分类根据传感器的工作原理（物理定律、物理效应、半导体理论、化学原理等），可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。
③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。
1.6 改善传感器性能的技术途径有哪些？答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。
第2章传感器的基本特性2.1 什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。
静态特性所描述的传感器的输入-输出关系中不含时间变量。
衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。
2.3 利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。

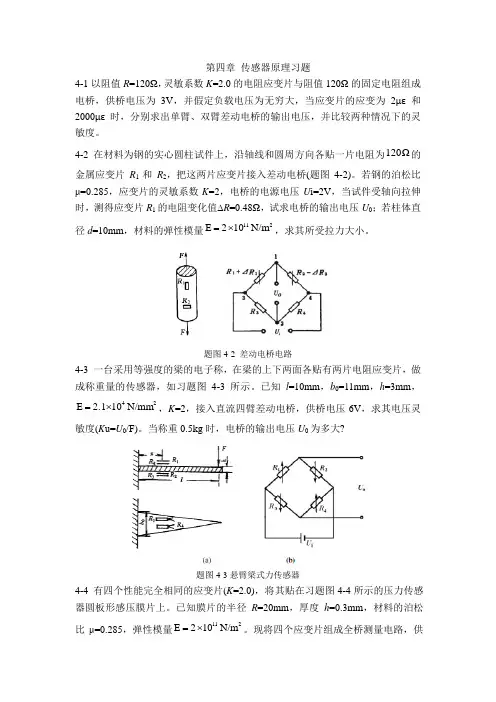

第四章传感器原理习题
第四章 传感器原理习题4-1以阻值R =120Ω，灵敏系数K =2.0的电阻应变片与阻值120Ω的固定电阻组成电桥，供桥电压为3V ，并假定负载电压为无穷大，当应变片的应变为2με和2000με时，分别求出单臂、双臂差动电桥的输出电压，并比较两种情况下的灵敏度。
4-2 在材料为钢的实心圆柱试件上，沿轴线和圆周方向各贴一片电阻为Ω120的金属应变片R 1和R 2，把这两片应变片接入差动电桥(题图4-2)。
若钢的泊松比μ=0.285，应变片的灵敏系数K =2，电桥的电源电压U i=2V ，当试件受轴向拉伸时，测得应变片R 1的电阻变化值∆R =0.48Ω，试求电桥的输出电压U 0；若柱体直径d =10mm ，材料的弹性模量211N/m 102E ⨯=，求其所受拉力大小。
题图4-2 差动电桥电路4-3 一台采用等强度的梁的电子称，在梁的上下两面各贴有两片电阻应变片，做成称重量的传感器，如习题图4-3所示。
已知l =10mm ，b 0=11mm ，h =3mm ， 24N/mm 102.1E ⨯=，K =2，接入直流四臂差动电桥，供桥电压6V ，求其电压灵敏度(K u=U 0/F)。
当称重0.5kg 时，电桥的输出电压U 0为多大?题图4-3悬臂梁式力传感器4-4 有四个性能完全相同的应变片(K =2.0)，将其贴在习题图4-4所示的压力传感器圆板形感压膜片上。
已知膜片的半径R =20mm ，厚度 h =0.3mm ，材料的泊松比μ=0.285，弹性模量211N/m 102E ⨯=。
现将四个应变片组成全桥测量电路，供桥电压U i=6V 。
求：(1)确定应变片在感压膜片上的位置，并画出位置示意图；(2)画出相应的全桥测量电路图；(3)当被测压力为0.1MPa 时，求各应变片的应变值及测量桥路输出电压U 0；(4)该压力传感器是否具有温度补偿作用?为什么?(5)桥路输出电压与被测压力按是否存在线性关系?题图4-4 膜片式压力传感器4-5一测量线位移的电位器式传感器，测量范围为0~10mm ，分辨力为0.05mm ，灵敏度为2.7V/mm ，电位器绕线骨架外径d =0.5mm ，电阻丝材料为铂铱合金，其电阻率为mm Ω103.25ρ4⋅⨯=-。
传感器习题解答
思考与作业绪论.列出几项你身边传感测试技术的应用例子。
解：光电鼠标，电子台称，超声波测距，超声波探伤等。
第1章传感器的基本概念1. 什么叫做传感器的定义？最广义地来说，传感器是一种能把物理量、化学量以及生物量转变成便于利用的电信号的器件。
2.画出传感器系统的组成框图，说明各环节的作用。
答：1）.敏感元件：直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。
2）.转换元件：以敏感元件的输出为输入，把输入转换成电路参数。
3）.转换电路：上述电路参数接入转换电路，便可转换成电量输出。
3.传感器有哪几种分类？按被测量分类——物理量传感器——化学量传感器——生物量传感器按测量原理分类阻容力敏光电声波按输出型式分类数字传感器模拟传感器按电源型式分类无源传感器有源传感器4. 传感器的静态特性是什么？静态特性表示传感器在被测量各个值处于稳定状态时的输入输出关系。
也即当输入量为常量，或变化极慢时，这一关系就称为静态特性。
5. 传感器的动态特性是什么？动态特性是指传感器对随时间变化的输入量的响应特性，反映输出值真实再现变化着的输入量的能力。
6. 为什么要把传感器的特性分为静态特性和动态特性?传感器所测量的非电量一般有两种形式：一种是稳定的，即不随时间变化或变化极其缓慢，称为静态信号；另一种是随时间变化而变化，称为动态信号。
由于输入量的状态不同，传感器所呈现出来的输入—输出特性也不同，因此存在所谓的静态特性和动态特性。
第2章电阻式传感器1. 如何用电阻应变计构成应变式传感器?电阻应变计把机械应变信号转换成ΔR/R后，由于应变量及其应变电阻变化一般都很微小，既难以直接精确测量，又不便直接处理。
因此，必须采用转换电路或仪器，把应变计的ΔR/R变化转换成电压或电流变化（通常采用电桥电路实现这种转换。
根据电源的不同，电桥分直流电桥和交流电桥）。
2. 金属电阻应变片测量外力的原理是什么？金属电阻应变片的工作原理是基于金属导体的应变效应，即金属导体在外力作用下发生机械变形时，其电阻值随着它所受机械变形(伸长或缩短)的变化而发生变化的现象。
应变式传感器习题及解答
第4章应变式传感器一、单项选择题1、为减小或消除非线性误差的方法可采用（）。
A. 提高供电电压B. 提高桥臂比C. 提高桥臂电阻值D. 提高电压灵敏度2、全桥差动电路的电压灵敏度是单臂工作时的（）。
A. 不变B. 2倍C. 4倍D. 6倍3、电阻应变片配用的测量电路中，为了克服分布电容的影响，多采用( )。
A．直流平衡电桥B．直流不平衡电桥C．交流平衡电桥D．交流不平衡电桥4、通常用应变式传感器测量( )。
A. 温度B．密度C．加速度D．电阻5、影响金属导电材料应变灵敏系数K的主要因素是（）。
A．导电材料电阻率的变化B．导电材料几何尺寸的变化C．导电材料物理性质的变化D．导电材料化学性质的变化6、产生应变片温度误差的主要原因有（）。
A．电阻丝有温度系数B．试件与电阻丝的线膨胀系数相同C．电阻丝承受应力方向不同D．电阻丝与试件材料不同7、电阻应变片的线路温度补偿方法有（）。
A．差动电桥补偿法B．补偿块粘贴补偿应变片电桥补偿法C．补偿线圈补偿法D．恒流源温度补偿电路法8、当应变片的主轴线方向与试件轴线方向一致，且试件轴线上受一维应力作用时，应变片灵敏系数K的定义是（）。
A．应变片电阻变化率与试件主应力之比B．应变片电阻与试件主应力方向的应变之比C．应变片电阻变化率与试件主应力方向的应变之比D．应变片电阻变化率与试件作用力之比9、制作应变片敏感栅的材料中，用的最多的金属材料是（）。
A．铜B．铂C．康铜D．镍铬合金10、利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）。
A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片11、在金属箔式应变片单臂单桥测力实验中不需要的实验设备是（）。
A．直流稳压电源B．低通滤波器C．差动放大器D．电压表12、关于电阻应变片，下列说法中正确的是（）A．应变片的轴向应变小于径向应变B．金属电阻应变片以压阻效应为主C．半导体应变片以应变效应为主D．金属应变片的灵敏度主要取决于受力后材料几何尺寸的变化13、金属丝的电阻随着它所受的机械变形(拉伸或压缩)的大小而发生相应的变化的现象称为金属的（）。
应变式传感器习题及解答.docx
一、单项选择题1、为减小或消除非线性误差的方法可采用（）。
A. 提高供电电压B.提高桥臂比C. 提高桥臂电阻值D.提高电压灵敏度2、全桥差动电路的电压灵敏度是单臂工作时的（）。
A. 不变B.2倍C. 4倍D.6倍3、电阻应变片配用的测量电路中，为了克服分布电容的影响，多采用( )。
A．直流平衡电桥B．直流不平衡电桥C．交流平衡电桥D．交流不平衡电桥4、通常用应变式传感器测量( )。
A. 温度B．密度C．加速度D．电阻5、影响金属导电材料应变灵敏系数K 的主要因素是（）。
A．导电材料电阻率的变化B．导电材料几何尺寸的变化C．导电材料物理性质的变化D．导电材料化学性质的变化6、产生应变片温度误差的主要原因有（）。
A．电阻丝有温度系数B．试件与电阻丝的线膨胀系数相同C．电阻丝承受应力方向不同D．电阻丝与试件材料不同7、电阻应变片的线路温度补偿方法有（）。
A．差动电桥补偿法B．补偿块粘贴补偿应变片电桥补偿法C．补偿线圈补偿法D．恒流源温度补偿电路法8、当应变片的主轴线方向与试件轴线方向一致，且试件轴线上受一维应力作用时，应变片灵敏系数K 的定义是（）。
A．应变片电阻变化率与试件主应力之比B．应变片电阻与试件主应力方向的应变之比C．应变片电阻变化率与试件主应力方向的应变之比D．应变片电阻变化率与试件作用力之比9、制作应变片敏感栅的材料中，用的最多的金属材料是（）。
A．铜 B ．铂C．康铜 D ．镍铬合金10、利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）。
A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片11、在金属箔式应变片单臂单桥测力实验中不需要的实验设备是（）。
A．直流稳压电源B．低通滤波器C．差动放大器D．电压表12、关于电阻应变片，下列说法中正确的是（）A．应变片的轴向应变小于径向应变B．金属电阻应变片以压阻效应为主C．半导体应变片以应变效应为主D．金属应变片的灵敏度主要取决于受力后材料几何尺寸的变化13、金属丝的电阻随着它所受的机械变形( 拉伸或压缩 ) 的大小而发生相应的变化的现象称为金属的（）。
《传感器技术》第3版课后部分习题解答
潘光勇0909111621 物联网1102班《传感器技术》作业第一章习题一1-1衡量传感器静态特性的主要指标。
说明含义。
1、线性度——表征传感器输出-输入校准曲线与所选定的拟合直线之间的吻合（或偏离）程度的指标。
2、回差（滞后）—反应传感器在正（输入量增大）反（输入量减小）行程过程中输出-输入曲线的不重合程度。
3、重复性——衡量传感器在同一工作条件下，输入量按同一方向作全量程连续多次变动时，所得特性曲线间一致程度。
各条特性曲线越靠近，重复性越好。
4、灵敏度——传感器输出量增量与被测输入量增量之比。
5、分辨力——传感器在规定测量范围内所能检测出的被测输入量的最小变化量。
6、阀值——使传感器输出端产生可测变化量的最小被测输入量值，即零位附近的分辨力。
7、稳定性——即传感器在相当长时间内仍保持其性能的能力。
8、漂移——在一定时间间隔内，传感器输出量存在着与被测输入量无关的、不需要的变化。
9、静态误差（精度）——传感器在满量程内任一点输出值相对理论值的可能偏离（逼近）程度。
1-2计算传感器线性度的方法，差别。
1、理论直线法：以传感器的理论特性线作为拟合直线，与实际测试值无关。
2、端点直线法：以传感器校准曲线两端点间的连线作为拟合直线。
3、“最佳直线”法：以“最佳直线”作为拟合直线，该直线能保证传感器正反行程校准曲线对它的正负偏差相等并且最小。
这种方法的拟合精度最高。
4、最小二乘法：按最小二乘原理求取拟合直线，该直线能保证传感器校准数据的残差平方和最小。
1—4 传感器有哪些组成部分？在检测过程中各起什么作用？答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。
各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。
传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。
(完整版)第4章应变式传感器习题及解答
第 4 章 应变式传感器、单项选择题1、为减小或消除非线性误差的方法可采用（）。
A. 提高供电电压B. 提高桥臂比2、全桥差动电路的电压灵敏度是单臂工作时的（）。
A. 不变B. 2 倍C. 4 倍D. 6 倍3、电阻应变片配用的测量电路中，为了克服分布电容的影响，多采用（ ）8、当应变片的主轴线方向与试件轴线方向一致，且试件轴线上受一维应力作用时，应变片灵敏系数 K 的定义是（）。
A ．应变片电阻变化率与试件主应力之比B ．应变片电阻与试件主应力方向的应变之比C ．应变片电阻变化率与试件主应力方向的应变之比D ．应变片电阻变化率与试件作用力之比9、制作应变片敏感栅的材料中，用的最多的金属材料是（）。
A ．两个桥臂都应当用大电阻值工作应变片B ．两个桥臂都应当用两个工作应变片串联C ．两个桥臂应当分别用应变量变化相反的工作应变片C. 提高桥臂电阻值D.提高电压灵敏度A ．直流平衡电桥BC ．交流平衡电桥D4、通常用应变式传感器测量 （ ）A. 温度 BC ．加速度D5、影响金属导电材料应变灵敏系数A ．导电材料电阻率的变化BC ．导电材料物理性质的变化D6、产生应变片温度误差的主要原因有（ A ．电阻丝有温度系数BC ．电阻丝承受应力方向不同 D7、电阻应变片的线路温度补偿方法有（ A ．差动电桥补偿法B C ．补偿线圈补偿法DK 的主要因素是（ ．直流不平衡电桥 ．交流不平衡电桥．密度 ．电阻）。
．导电材料几何尺寸的变化 ．导电材料化学性质的变化）。
．试件与电阻丝的线膨胀系数相同．电阻丝与试件材料不同）。
．补偿块粘贴补偿应变片电桥补偿法 ．恒流源温度补偿电路法A ．铜B ．铂C ．康铜D ．镍铬合金10、利用相邻双臂桥检测的应变式传感器， 为使其灵敏度高、 非线性误差小 （）。
D ．两个桥臂应当分别用应变量变化相同的工作应变片 在金属箔式应变片单臂单桥测力实验中不需要的实验设备是（ A ．直流稳压电源 B ．低通滤波器 C ．差动放大器D ．电压表关于电阻应变片，下列说法中正确的是（ ） A ．应变片的轴向应变小于径向应变B ．金属电阻应变片以压阻效应为主C ．半导体应变片以应变效应为主D ．金属应变片的灵敏度主要取决于受力后材料几何尺寸的变化 金属丝的电阻随着它所受的机械变形 （ 拉伸或压缩 ）的大小而发生相应的变化的现象称为 金属的（ ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电阻应变式传感器习题
1、如果将100Ω 电阻应变片贴在弹性试件上，若试件 受力横截面积S=0.5×10-4m2,弹性模量 E=2×1011N/m2，若有F=5×104N的拉力引起应 变阻变化为1Ω 。试求该应变片的灵敏度系数？
R 1 R 100
E
F S
F 5 104 0.005 4 11 SE 0.5 10 2 10
(a)
(b)
由图（a)所示，当重力F作用梁端部后，梁上表面 R1和R3产生正应变电阻变化而下表面R2和R4则产生 负应变电阻变化，其应变绝对值相等 6 Fl 1 3 2 4 2 bt E
R1 R3 R2 R4 R K R1 R3 R2 R4 R R 6 Fl U0 U KU K 2 U R bt E 6 0.5 9.8 100 2 6 17.8m V 2 4 11 3 2 10
（3）
1 R1 R2 R3 R4 U0 ( )U 4 R1 R2 R3 R4 1 R1 R2 ( )U 2 R1 R2 1 (3.12 10 4 0.94 10 4 ) 6 2 1.22m V
（4）可以补偿环境温度变化的影响因素。因 为四个相同电阻应变在同样环境条件下，感受 温度变化产生电阻相对变化量相同，在全桥电 路中不影响输出电压值，即
k R / R
1 / 100 2 0.005
2、采用四片相同的金属丝应变片（K=2），将其贴在 实心圆柱形测力弹性元件上。如图所示，力F=1000kg。 圆柱断面半径r=1cm,=0.3。求： （1）画出应变片在圆柱上粘帖位置及相应测量桥路原 理图； （2）各应变片的应变=? 电阻相对变化量Δ R/R=？ （3）若供电桥压U=6V， 求桥路输出电压UO=？ （4）此种测量方式能否补偿 环境温度对测量的影响？ 说明原因。
R1t R2t R3t R4t Rt R1 R2 R3 R4 R 1 R1t R2t R3t R4t U ot U 0 4 R1 R2 R3 R4
3、一台用等强度梁作为弹性元件的电子秤，在梁的上、 下各贴两片相同的电阻应变片（K=2）如图（a)所示。 已知l=100mm、b=11mm、t=3mm，E=2×104N/mm2。 现将四个应变片接入图（b)直流桥路中，电桥电源电 压U=6V。当力F=0.5kg时，求电桥输出电压U0=？
（1）R1、R3沿轴向在力F作用下 产生正应变ε1>0ε3>0；R2、R4沿圆 周方向贴则产生负应变ε2<0,ε4<0。
（2）
F 1000 9.8 1 3 156 2 7 SE 1 2 10 F 2 4 0.3 156 47 SE R1 R3 k 1 2 1.56 10 4 3.12 10 4 R1 R3 R2 R4 k 2 2 0.47 10 4 0.94 10 4 R2 R4
