最新介电强度的测试
二、介电强度
大多数高分子材料在一定电压范围内是绝缘体， 但是
随着施加电压的升高，性能会逐渐下降。电压升 到一定值时变成局部导电，此时称为材料的击穿。 定义: • 介电强度 试样击穿时,单位厚度承受的击穿电压值， 单位为kv/mm或Mv/m。有时也称为电气强度或击穿 强度。通常介电强度越高,材料的绝缘质量越好
Eb＝Ub/h. Eb表征了材料所能承受的最大电场强度，是高聚物 绝缘材料的一项重要指标件下,对试验施加规定的电压及 时间,试样不被击穿所能承受的最高电压。
介电强度测试的影响因素
• 试样厚度对介电强度的影响
• 湿度影响 因水分浸入材料而导致其电阻降低，必然降 低击穿电压VB值。如有机硅玻璃布板。常态下E＝18kv ／mm，受潮后E＝12kV／mm。
介电强度测试的影响因素
• 电极倒角的影响 电极边缘处电场强度远远高于内 部,但边缘效应极难消除。为避免电极边缘成一直角, 需采用一定倒角r 。国家标准中规定r＝2.50mm。
• 媒质电性能影响 高压击穿试验往往把样品放在一定媒质(如变压器油)
中．其目的为缩小试样尺寸防止飞弧。但媒质本身 的电性能对属于电击穿为主的材料有明显影响，而 以热击穿为主的材料影响极小.故标准中对要求油的 击穿电压 VB＞=25kv/2.5mm. Pvc电缆料及酚醛模塑料击穿点在电极边缘，当油 脏时在试样边缘处有很明显的集聚物的痕迹，而在 净油中没有。
对于酚醛层压板击穿点在电极内部，以热击穿为 主。油的性能对该材料没什么影响
结束语
谢谢大家聆听！！！
11
介电强度测方法
介电强度测试方法可以根据测试对象和测试目的而有所不同，下面将介绍一种常见的测试方法，适用于固体绝缘材料（如塑料、橡胶、陶瓷、玻璃等）的介电强度测试。
一、实验设备1. 高压电场测试仪2. 绝缘电阻表3. 样品夹具或样品容器4. 实验环境控制设备（如恒温恒湿箱）5. 实验标准与规范二、测试步骤1. 准备样品：选择适合的样品，确保样品表面平整、无杂质、无裂纹。
对于大型样品，需要进行切割、打磨等处理。
2. 安装样品：将样品放置在样品夹具或容器中，确保样品之间无相互接触，且与测试电极保持良好的电气接触。
3. 设定测试参数：根据实验标准与规范，设置高压电场测试仪的测试电压、测试频率、测试时间等参数。
4. 开始测试：启动测试仪器，开始进行介电强度测试。
在此过程中，保持环境条件稳定，如温度、湿度等。
5. 观察测试结果：在测试过程中，观察绝缘电阻表的读数。
当绝缘电阻值达到预设值或明显下降时，记录此时的测试电压。
6. 数据处理与分析：根据测试结果，计算样品的介电强度。
介电强度通常以施加电压至样品发生击穿所需的最大直流电压或脉冲电压表示。
7. 重复测试：对同一批次样品进行至少3次测试，确保结果的可靠性。
8. 实验总结：根据测试结果，分析样品的介电强度与环境条件（如温度、湿度）的关系，以及样品的性能特点。
三、注意事项1. 确保样品表面清洁、干燥，避免水分、杂质对测试结果的影响。
2. 在进行高压测试时，必须严格遵守操作规程，避免发生意外触电事故。
3. 确保实验环境条件稳定，避免环境因素对测试结果的影响。
4. 在进行重复测试时，确保样品的一致性，避免因样品差异导致结果偏差。
5. 实验数据应进行充分的统计分析，以确保结果的可靠性。
通过以上介电强度测试方法，可以获得可靠的实验数据，为固体绝缘材料的性能评估提供依据。
同时，需要注意实验过程中的细节和注意事项，以确保实验结果的准确性和可靠性。
复合材料介电强度测试标准
复合材料介电强度测试标准全文共四篇示例，供读者参考第一篇示例：复合材料是一种由两种或多种不同材料组合而成的材料，具有优异的综合性能，广泛应用于航空航天、汽车制造、建筑材料等领域。
在实际应用中，复合材料的性能测试非常重要，其中介电强度测试是其中的一个重要指标之一。
介电强度测试是指在一定的电场强度下，材料发生击穿或绝缘失效的电压值，是评判材料绝缘能力的重要参数。
复合材料介电强度测试标准是指在规定的实验条件下，对复合材料进行介电强度测试的标准和方法。
通过介电强度测试，可以评价复合材料的绝缘性能，为材料的设计和应用提供参考。
下面将详细介绍复合材料介电强度测试标准的相关内容。
一、复合材料介电强度测试标准的相关定义和概念1.介电强度：介电强度是材料在电场作用下发生击穿或绝缘失效的电场强度。
通俗来说，介电强度是材料能够承受的最大电场强度，单位通常为千伏/毫米。
3.复合材料：复合材料是由两种或多种不同材料组合而成的材料，具有优异的综合性能，例如碳纤维增强复合材料、玻璃钢复合材料等。
1.复合材料介电强度测试标准的制定：复合材料介电强度测试标准是由各国标准化组织或行业协会制定的，旨在提供统一的测试方法和标准，确保测试结果的可比性和准确性。
2.复合材料介电强度测试标准的应用：复合材料介电强度测试标准适用于各种类型的复合材料，如碳纤维复合材料、玻璃钢复合材料等，可用于材料评价、产品质量控制和工程设计等方面。
1.试样准备：在进行复合材料介电强度测试前，需要切割具有一定尺寸的试样，并进行表面处理和清洁，以确保测试结果准确可靠。
2.测试装置：复合材料介电强度测试通常采用介电强度测试仪进行，测试装置包括电源、电极、试样夹持装置等，确保测试过程的稳定和可靠。
3.测试方法：复合材料介电强度测试可采用直流电场或交流电场进行，测试过程中需要记录电场强度和试样发生击穿或绝缘失效的电压值，并计算介电强度参数。
4.测试结果分析：根据测试结果分析，可以评估复合材料的绝缘性能、确定材料的电场强度等级，并为产品设计和应用提供依据。

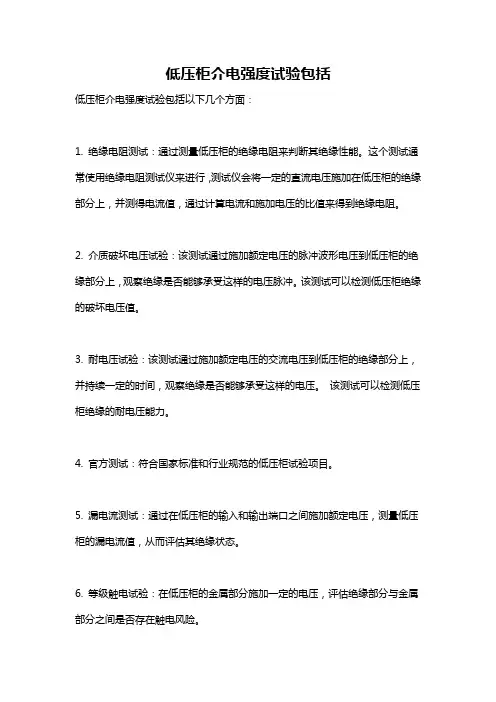

低压柜介电强度试验包括
低压柜介电强度试验包括
低压柜介电强度试验包括以下几个方面：
1. 绝缘电阻测试：通过测量低压柜的绝缘电阻来判断其绝缘性能。
这个测试通常使用绝缘电阻测试仪来进行，测试仪会将一定的直流电压施加在低压柜的绝缘部分上，并测得电流值，通过计算电流和施加电压的比值来得到绝缘电阻。
2. 介质破坏电压试验：该测试通过施加额定电压的脉冲波形电压到低压柜的绝缘部分上，观察绝缘是否能够承受这样的电压脉冲。
该测试可以检测低压柜绝缘的破坏电压值。
3. 耐电压试验：该测试通过施加额定电压的交流电压到低压柜的绝缘部分上，并持续一定的时间，观察绝缘是否能够承受这样的电压。
该测试可以检测低压柜绝缘的耐电压能力。
4. 官方测试：符合国家标准和行业规范的低压柜试验项目。
5. 漏电流测试：通过在低压柜的输入和输出端口之间施加额定电压，测量低压柜的漏电流值，从而评估其绝缘状态。
6. 等级触电试验：在低压柜的金属部分施加一定的电压，评估绝缘部分与金属部分之间是否存在触电风险。
这些试验的目的是确保低压柜的绝缘性能和电气安全性能，以保证低压柜在正常运行和故障情况下的可靠性和安全性。
测试塑料的介电强度
试样预处理应遵循测试材料的产品规格进行。如果没有特殊要求， 则试样在温度为（23±2）℃，相对湿度为（50±5）％的条件下不 少于24h。
2、试样条件
（1）常态实验环境条件：温度为20±5℃，相对湿度为65±5 ％。 （2）热态实验或潮湿环境实验条件由产品标准予以规定。
（3）实验煤质：介电强度试验应尽量在接近测试材料的实 际使用环境的煤质中进行，同时应避免测试中发生闪络。 选用的煤质不应与被测试试样发生反应。通常选用的液体 煤质应符合IEC 60296:2003的变压器油，当在矿物油会发 生膨胀的材料，也可以采用其他液体（如硅油）。对击穿 电压值相对较低的试样，可以直接在空气中试验。
（三）电极倒角r
电极与试样接触平面边缘形成的半径r的角称为倒角。 当电极面积变化不大时，介电强度变化不大， 当电极变成半圆球状（r很大），介电强度变化较 大。
边缘效应，靠边缘处场强非常大的现象。 由于边缘效应，电极边缘间的介质容易已被击穿。 而边缘处场强的大小与倒角r有关系， 一般r小，场强变大，所以，标准方法中规定ｒ＝ 2.5mm。
多数材料在低温下，介电强度与温度无关， 当温度升高至某个高度，介电强度随着温度升 高而下降。 湿度增加，介电强度也下降。 水分进入试样，电导变大之故。
（六）试样加工
不良的加工方法会在材料中形成缺陷， 例如弱的熔接缝、气泡流线和杂质颗粒，都会 使介电强度降低30～60%，降低程度随缺陷的 严重程度而异。
（2）介电强度计算
实验设备
介电强度测试仪，图片如下图：
试验主机由高压变压 器、调压变压器、保 护电路等部件组成
介电强度测试装臵(高压试验变压器)的维护
(1)要经常检查仪器室外及室内接地是否可靠。 (2)参加试验人员必须遵守试验装臵使用操作规程， 确保试验安全。 (3)试验电压通常应不大于仪器最高工作电压的80％ (如≤80kV)。 (4)随时保持工作环境的清洁，应避免仪器工作媒质 受到脏物污染。
第三章介电强度试验
第4页
定义：
介电强度试验
击穿或闪络的判别 ➢ 试样上电压突然降落 ➢ 通过试样上的电流突然增大 ➢ 有时会发出光或声 ➢ 试样上有贯穿的小孔、裂纹以及碳化的痕迹
第5页
介电强度试验
介电强度试验分类
击穿试验 在一定试验条件下，升高电压直到试样发生击穿为止，
测得击穿场强或击穿电压，测量试样的介电强度，用来测 量绝缘材料的介电强度。不能作为选定应用于工作场强的 依据，而只能作为选用材料的参考。 耐电压试验
Ea / Ex x / a 1
➢ 总是在电极边缘的空气中先出现局部放电，这种 放电会腐蚀试样，会使试样的温度升高，最终导 致试样在较低的电压下发生击穿
第16页
介电强度试验
电极效应消除措施
➢ 消除办法： ✓电极的边缘要做成圆角 ✓将试样和电极浸入相对介电常数大、击穿场强 比较高的液体媒质中，如变压器油，硅油 ✓采用的媒质若具有很高的相对介电常数或电导， 必须注意由此而引起的测试回路电流增大、试 验变压器过载、保护电阻上电压降增大以及媒 质本身严重发热等问题。
压，使击穿发生在300~600s内。 ➢ 升压速度慢，电压作用时间更长，测得的击穿电压更
低，试验结果比较可靠。
第28页
试验设备与装置
介电强度试验
试验系统：包括高压试验变压器、调压器，以及控制和保 护装置等。
高压试验变压器 ➢ 工频高电压一般都通过试验变压器升压获得。试验
变压器要求 ✓具有足够的额定电压和容量 ✓输出的电压波形没有畸变
第29页
介电强度试验
试验设备与装置
试验变压器的电压 ➢ 电压等级，根据试样的试验电压等级来选定
✓绝缘材料50~100kV ✓绝缘结构>1000kV ➢ 试验变压器单台容量： ✓国内：750kV ✓国外：1000kV ➢ 超过单台变压器额定电压，采用多台变压器串接以 获得更高的试验电压
介电强度试验和耐压试验
介电强度试验和耐压试验
介电强度试验和耐压试验是电气设备检测中的两项关键测试。
这
两项测试是为了保证设备的安全性能和稳定性能而进行的。
本文将从
步骤、原理等方面对介电强度试验和耐压试验进行详细阐述。
一、介电强度试验
1.步骤
介电强度试验是指在设备正常使用的工作环境下，通过人工施加
高电压来进行的测试。
具体步骤如下：
（1）将被试设备与高压发生器相连；
（2）使被试设备处于正常工作状态，施加漏电流不大于5mA的
高电压进行试验；
（3）测试过程中监测电流和电压，并记录测试结果。
2.原理
介电强度试验的原理在于通过高压测试仪器将高压施加到被试设
备上，以检测电气设备对高电压的承受力。
被试设备需要通过此测试，以验证其绝缘性能是否满足要求，是否存在漏电等现象。
二、耐压试验
1.步骤
耐压试验是用于检测电气设备是否能够承受正常操作中出现的谐
波和浪涌等瞬态电压的测试。
具体步骤如下：
（1）将被试设备与高压发生器相连；
（2）使被试设备处于正常工作状态，施加漏电流不大于5mA的
高电压进行试验；
（3）测试过程中模拟不同情况下的电压瞬变，以验证设备的稳
定性。
2.原理
耐压试验的原理在于通过施加高电压来模拟设备在正常工作状态
下所承受的各种瞬态电压波形，以验证设备的稳定性。
测试过程中还
要监测设备的漏电流和瞬态电压等数据，以评估电气设备的性能。
总之，介电强度试验和耐压试验是电气设备检测中必不可少的两项测试。
通过这两项测试，可以确保设备的安全性和稳定性能，为保障电气设备的可靠性提供有力保障。
介电强试验
电工设备的例行试验中，一般也是做工频耐压试验。
第19页
工频耐压试验
介电强度试验
无局放工频耐压试验变压器
第20页
直流耐压试验
介电强度试验
直流耐压试验现场
第21页
直流耐压试验接线图
介电强度试验
直流试验变压器做直流耐压试验
第22页
冲击耐压试验
介电强度试验
第13页
电极要求
介电强度试验
试样的正常化处理 电极的要求 ➢ 良好的导电、导热性能，由铜或不锈钢制成 ➢ 表面要平整光滑，使之与试样表面接触良好 ➢ 对称电极：电极边缘电场较均匀，
但上下电极必须对准中心线
第14页
介电强度试验
电极效应 电极边缘效应 ➢ 空气a击穿场强比固体材料x低，场强
Ea / Ex x / a 1
对于电气设备使用，施加电压略高于工作电压， 经历时间1min、5min或更长
第5页
介电强度试验
影响介电强度的因素
电压波形
➢ 直流、工频正弦以及冲击电压下击穿机理不同，击穿场强也不同 ➢ 工频交流电压下的击穿场强低的多 ➢ 根据使用条件及试验目的，选择电压或叠加电压
电压作用时间
➢ 电击穿所需时间短，小于微秒级 ➢ 热击穿需要较长时间的热的积累，在直流
第4页
介电强度试验
介电强度试验分类
击穿试验 在一定试验条件下，升高电压直到试样发生击穿为止，
测得击穿场强或击穿电压，测量试样的介电强度，用来测 量绝缘材料的介电强度。不能作为选定应用于工作场强的 依据，而只能作为选用材料的参考。 耐电压试验
在一定试验条件下，对试样施加一定电压，经历一定 时间，若在此时间内试样不发生击穿，即认为试样是合格 的。只能说明试样的介电强度不低于该试验电压的水平， 但不能说明究竟有多高。
介电强度测试标准
介电强度测试标准下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!介电强度测试标准是衡量材料耐电击穿能力的重要指标，在实际应用中具有广泛的意义。
介电强度测试条件
介电强度测试条件在电子设备、电力系统和相关工程领域，介电强度测试是一项至关重要的检测手段，用于评估绝缘材料在电场作用下的耐受能力。
本文将详细解析介电强度测试的条件及其在实际应用中的意义。
一、介电强度与测试概述介电强度，指的是在一定的电场强度下，绝缘材料能够承受而不发生击穿现象的最大电压。
它是衡量绝缘材料性能的重要参数，对于保证设备的安全运行具有重要意义。
介电强度测试，就是通过模拟实际工作状态下的电场环境，对绝缘材料施加电压，观察其是否发生击穿现象，从而评估其介电性能。
二、测试条件1.测试环境：介电强度测试应在干燥、无尘、恒温的环境中进行，以减少外部环境因素对测试结果的影响。
2.测试电压：根据绝缘材料的特性和测试目的，选择合适的测试电压。
通常情况下，测试电压应逐渐增加，以模拟实际工作状态下的电压变化。
3.测试介质：测试时所用的介质，如绝缘油、绝缘气体等，应符合相关标准，以保证测试结果的准确性。
4.试样制备：试样应具有代表性，且表面应平整、无气泡、无杂质。
试样的厚度、尺寸等参数应符合相关标准。
5.测试设备：应选用精度高、稳定性好的介电强度测试设备，以确保测试结果的准确性。
三、应用实例在实际应用中，介电强度测试条件的选择应根据具体需求而定。
例如，在电力系统中，需要根据设备的额定电压、工作电压等参数，选择合适的测试条件，以确保设备的正常运行和安全性能。
此外，在科研领域，介电强度测试可用于研究绝缘材料的性能特性，为新材料的研发和应用提供依据。
四、结论介电强度测试是评估绝缘材料性能的重要手段，其测试条件的选择和应用对于保证设备的安全运行具有重要意义。
在实际应用中，应根据具体需求选择合适的测试条件，以确保测试结果的准确性和可靠性。
同时，随着新材料和新技术的不断发展，介电强度测试技术也将不断进步和完善，为电力系统和相关工程领域的安全运行提供更可靠的保障。
高温介电测量：六种介电性能测量方法
介电性能测量方法一
同轴探头法 同轴探头法最适合液体和半固体（粉末）材料。它 具有简单、方便、非破坏性的特点。典型测量系统 由网络分析仪或阻抗分析仪、同轴探头和软件构成。
介电性能测量方法二
传输线法 传输线法是一种宽带测量方法，适用于可加工固体。 它需要把MUT放入闭合传输线中。
介电性能测量方法三
自由空间法 自由空间法通过天线来把微波能量聚焦（或穿过） 在一大块材料中。该方法具有非接触特性，适合高 温，尤其适用于毫米腔体法 谐振腔体法具有较高的Q值，可在特定频率上发生谐 振。放入材料样品后会改变谐振腔体的中心频率和Q 因数。通过测量放置材料和不放置材料时的谐振参 数，可以计算得到介电常数的值。
高温介电测量系统
高温介电测量系统采用的是平行板电容法来实现材 料介电性能的测量。 文章来源： /gwjd/lzjdxnclff_1.html
介电性能测量方法五
平行板电容法 平行板电容法在两个电极之间夹入一个薄板材料， 来形成一个电容器。该方法最适合对薄膜或液体进 行精确的低频测量。应用该方法的典型测量系统由 LCR表或阻抗分析仪构成。
介电性能测量方法六
电感测量法 该方法通过测量材料（环形磁芯）的电感来推导出 磁导率。具体操作：在MUT上缠绕若干条导线，并 测量导线两端的电感。
高温介电测量六种介电性能测量方法高温介电测量高温介电测量系统高温测量方法介电常数的测量方法介电常数测量方法高温测量锅炉高温力学性能高温性能高温测量
高温介电测量之 六种介电性能测量方法
武汉佰力博科技有限公司
前言
材料的介电性能测量方法有很多，用户需要选择最 适合的测量方法来获取样品的测量结果。下面，我 们来介绍六种介电性能的测量方法。
