机械设计方法
机械设计的基本原理和方法
机械设计的基本原理和方法机械设计是指以机械结构为基础，使用工程技术方法进行创新和设计的过程。
在机械设计中，掌握基本原理和方法是非常重要的，下面将介绍其中的几个关键点。
一、机械设计的基本原理1.结构设计原理机械设计的结构设计原理是指根据机械产品的功能要求，将其分解为若干个组成部分，并通过合理的连接方式使这些部分形成一个有机的整体。
结构设计的关键在于考虑产品的强度、刚度、稳定性等因素，以确保产品的正常运行。
2.运动学原理机械设计中的运动学原理是研究物体运动的规律和方法。
在机械设计中，需要根据产品的工作要求和工作环境，确定产品的运动轨迹、速度、加速度等参数，并通过运动学分析来确定合适的机械结构和传动机构。
3.材料力学原理材料力学原理是机械设计的重要基础。
在机械设计中，需要对所选材料的力学性能进行分析和计算，以确定材料的适用范围和工作条件。
常用的材料力学原理包括弹性力学、塑性力学等。
4.热力学原理热力学原理在机械设计中的应用主要是分析机械系统的热工性能。
通过热力学原理的应用，可以对机械系统的能量传递和转化进行分析，从而优化机械系统的能效和性能。
二、机械设计的基本方法1.需求分析和规划机械设计的第一步是对产品需求进行分析和规划。
通过调研和产品定位，明确产品设计的目标和功能要求，确定设计方向和设计原则。
2.概念设计和创新概念设计是指根据需求和规划，在理论上进行创新和方案设计。
在概念设计中，可以采用创新的思维方式，结合专业知识和设计经验，提出多个不同的设计方案。
3.详细设计和分析详细设计是指从概念设计中选取一个最佳方案，并进行详细制图和参数计算。
在详细设计中，需要进行力学、动力学、热力学等方面的分析，确保设计方案的合理性和可行性。
4.制造和优化机械设计完成后，需要进行制造和优化。
在制造过程中，需要根据设计图纸进行加工和装配，确保产品的质量和精度；在优化过程中，可以根据实际使用情况对机械系统进行改进和调整，提高产品的性能和可靠性。
目前常见的机械现代设计方法
目前常见的机械现代设计方法
机械现代设计方法是指利用计算机辅助设计软件、仿真分析软件等现代化工具，将传统机械设计方法与现代科技手段相结合，以提高机械产品设计质量和效率。
目前常见的机械现代设计方法包括以下几种：
1. 三维建模设计：利用3D建模软件，将机械产品的三维模型建立起来，可视化地展现设计效果，便于设计师进行直观的审查和修改。
2. 有限元分析：利用有限元分析软件对机械产品进行力学分析，包括应力分析、变形分析、疲劳分析等，以评估产品的工作性能和耐久性。
3. 数值优化设计：利用数值优化算法，对机械产品的形状、材料等参数进行优化，以达到最优的设计效果。
4. 虚拟试验：利用仿真分析软件对机械产品进行虚拟试验，模拟产品在各种工作条件下的工作状态，预测产品的工作性能和故障情况，为产品的试制和改进提供依据。
5. 快速原型技术：利用快速原型技术，通过快速制造出机械产品的实物样品，以验证设计效果和性能，缩短产品开发周期。
以上方法在机械产品设计中得到广泛应用，为设计师提供了更加科学、高效、精准的工具和方法。
- 1 -。
机械设计的步骤及方法
机械设计的步骤及方法机械设计是一种复杂而精密的技术，涉及到各个方面的知识和技能。
在进行机械设计时，需要遵循一系列的步骤和方法，以确保设计的质量和可靠性。
接下来的文章将详细介绍机械设计的步骤和方法。
第一步是需求分析。
在进行机械设计之前，需要明确设计的目标和需求。
这包括设计的功能、性能、使用环境、工作条件等方面的要求。
通过对需求的分析，可以为后续的设计提供有针对性的指导。
第二步是概念设计。
在进行具体细节的设计之前，需要进行概念设计，即根据需求和目标，提出不同的解决方案。
概念设计可以采用手绘草图、绘图软件等形式，将设计思路转化为可视化的形式。
在概念设计的过程中，需要考虑设计的创新性、可行性和实用性。
第三步是详细设计。
在完成概念设计之后，需要对各个部件进行详细设计。
这包括确定部件的尺寸、形状、材料等，并进行相应的计算和分析。
在详细设计的过程中，需要考虑各个部件之间的配合和协调，以确保整体设计的完整性和一致性。
第四步是材料选择和工艺设计。
在进行详细设计时，需要考虑所使用材料的性能和特点。
根据设计的要求和需求，选择合适的材料，并进行相应的工艺设计。
工艺设计包括制造工艺的选择和流程的设计，以确保设计的可制造性和实施性。
第五步是结构分析和仿真。
在完成详细设计之后，需要进行结构分析和仿真。
结构分析包括强度分析、刚度分析等，以评估设计的结构是否满足要求。
仿真可以利用计算机软件进行，模拟设计在实际使用条件下的行为和性能。
结构分析和仿真可以帮助优化设计，提高设计的质量和可靠性。
第六步是制造和装配。
在完成设计和分析之后，需要将设计转化为实际的产品。
这包括制造各个部件，并进行相应的加工和装配。
制造和装配过程需要考虑到设计的要求和技术的要求，以保证产品的质量和性能。
第七步是测试和验证。
在完成制造和装配之后，需要进行测试和验证。
通过测试和验证，可以评估设计的质量和可靠性，并对设计进行必要的修改和优化。
测试和验证可以采用各种方法和工具，如实验室测试、现场测试、性能测试等。

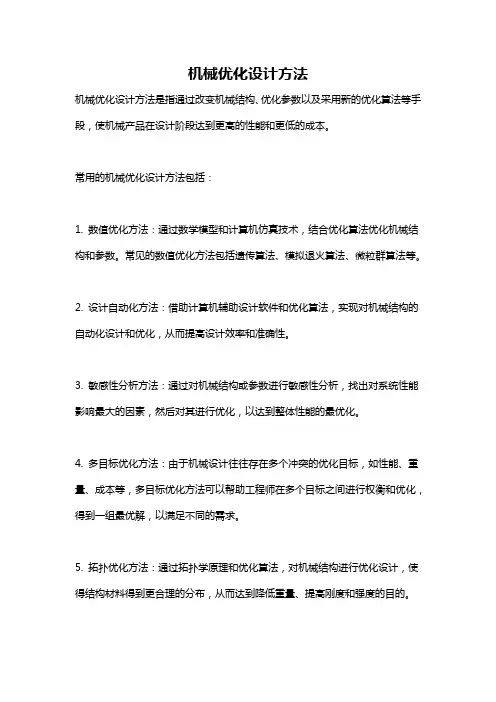

机械优化设计方法
机械优化设计方法
机械优化设计方法是指通过改变机械结构、优化参数以及采用新的优化算法等手段，使机械产品在设计阶段达到更高的性能和更低的成本。
常用的机械优化设计方法包括：
1. 数值优化方法：通过数学模型和计算机仿真技术，结合优化算法优化机械结构和参数。
常见的数值优化方法包括遗传算法、模拟退火算法、微粒群算法等。
2. 设计自动化方法：借助计算机辅助设计软件和优化算法，实现对机械结构的自动化设计和优化，从而提高设计效率和准确性。
3. 敏感性分析方法：通过对机械结构或参数进行敏感性分析，找出对系统性能影响最大的因素，然后对其进行优化，以达到整体性能的最优化。
4. 多目标优化方法：由于机械设计往往存在多个冲突的优化目标，如性能、重量、成本等，多目标优化方法可以帮助工程师在多个目标之间进行权衡和优化，得到一组最优解，以满足不同的需求。
5. 拓扑优化方法：通过拓扑学原理和优化算法，对机械结构进行优化设计，使得结构材料得到更合理的分布，从而达到降低重量、提高刚度和强度的目的。
总的来说，机械优化设计方法旨在通过优化机械结构和参数，以达到更好的性能、更低的成本和更高的可靠性。
采用合适的优化方法可以有效提高设计效率和准确性，推动机械产品的不断创新和提升。
机械设计方法论
机械设计方法论一、引言随着科技的飞速发展，机械设计在工程领域中的应用越来越广泛。
机械设计方法论作为一门系统性的学科，不仅涵盖了丰富的理论体系，还涉及实际应用中的各种技术方法。
本文将从机械设计的重要性、基本原则、过程与方法、现代技术发展、创新思维与实践、可持续发展等方面展开论述，以期为机械设计领域的从业人员提供有益的参考。
二、机械设计的基本原则1.功能原则：在设计过程中，首先要明确机械设备的功能需求，确保设计的产品能够满足使用目的。
2.结构原则：合理布局零部件，使之形成稳定的结构，保证机械设备的可靠性和安全性。
3.材料原则：根据机械设备的使用环境和性能要求，选择合适的材料，实现轻量化和高强度。
4.工艺原则：充分考虑加工工艺和装配工艺，确保设计的可行性。
三、机械设计的过程与方法1.设计前期工作：包括市场调研、技术论证、制定设计任务书等，为后续设计提供依据。
2.方案设计：根据设计任务书，提出多种设计方案，进行比较分析，选取最优方案。
3.详细设计：对选定的方案进行详细设计，包括结构、尺寸、材料、工艺等方面的设计。
4.设计评价与优化：对设计成果进行评价，发现问题并进行优化，提高设计质量。
四、现代机械设计技术的发展1.计算机辅助设计（CAD）：利用计算机软件进行几何建模、分析和优化设计，提高设计效率。
2.有限元分析：对复杂结构进行数值模拟分析，评估机械性能和安全性。
3.快速原型技术：缩短设计周期，降低研发成本，提高新产品上市速度。
4.智能化设计：利用人工智能技术进行设计，实现自动化、智能化设计流程。
五、机械设计中的创新思维与实践1.创新思维的培养：注重跨学科知识的学习，培养敏锐的洞察力、丰富的想象力和独特的创造力。
2.设计实践中的创新策略：善于运用设计心理学、人机工程学等知识，挖掘用户需求，实现产品差异化。
3.团队协作与知识共享：建立高效的设计团队，实现知识共享，激发团队创新潜能。
六、机械设计的可持续发展1.绿色设计理念：在设计过程中，充分考虑环境保护、资源节约和人体健康等因素。
机械设计原理与方法
机械设计原理与方法机械设计原理与方法是指应用科学原理和工程方法来设计机械产品的过程。
在机械设计中，有许多基本的原理和方法可以指导我们进行设计工作。
下面将介绍一些常用的机械设计原理和方法。
1. 机械设计原理之受力分析：在机械设计中，首先需要进行受力分析。
通过对机械零件受力情况的分析，可以确定零件的最大受力以及承受力的方向，从而为后续设计提供参考。
2. 机械设计原理之材料选择：材料选择是机械设计中非常重要的一环。
正确选择材料可以保证机械产品的强度、刚度和耐久性等性能。
在材料选择时，需要考虑材料的力学性能、化学性质以及加工性能等因素。
3. 机械设计原理之机构设计：机构设计是机械设计的核心内容之一。
机构是由多个零件以特定的方式组合而成的系统，可以实现特定的运动或功能。
在机构设计中，需要考虑机构的运动要求、紧凑性、刚度和可靠性等因素。
4. 机械设计原理之传动设计：传动是实现机械运动和能量传递的重要手段。
在传动设计中，需要选择适当的传动装置，如齿轮传动、皮带传动、链传动等。
同时还需要考虑传动的传动比、效率和可靠性等因素。
5. 机械设计原理之强度计算：强度计算是机械设计的基础工作之一。
通过对零件进行强度计算，可以评估零件的强度是否满足设计要求，从而避免零件在使用过程中发生断裂或变形等失效现象。
6. 机械设计方法之CAD辅助设计：CAD（计算机辅助设计）技术在机械设计中得到广泛应用。
通过CAD软件，可以进行零件三维建模、装配体设计和工程图纸绘制等工作，提高设计效率和准确性。
7. 机械设计方法之有限元分析：有限元分析是一种常用的结构分析方法。
通过有限元分析软件，可以对零件或装配体进行应力、应变、变形和疲劳寿命等分析，从而评估设计的合理性。
总之，在机械设计过程中，我们需要遵循一定的原理和方法，才能设计出符合要求的机械产品。
通过受力分析、材料选择、机构设计、传动设计、强度计算、CAD辅助设计和有限元分析等步骤，可以保证设计结果的可靠性和优良性能。
现代机械设计方式及其发展趋势
现代机械设计方式及其发展趋势随着科技的不断进步和人们对生活质量的要求越来越高，现代机械设计方式也在不断发展和改进。
传统的机械设计方式主要以手工制作为主，设计过程较为繁琐，效率不高。
而现代机械设计方式则借助计算机辅助设计（CAD）和计算机辅助制造（CAM）等技术，大大提高了设计的效率和准确性。
1.数字化设计：现代机械设计方式依赖于计算机和现代化软件的支持，可以实现复杂机械的数字化建模和设计。
设计师可以通过CAD软件进行三维建模，快速创建和修改设计方案，减少了传统手工制图的繁琐过程。
2.模拟仿真：现代机械设计方式可以通过数值仿真软件对设计方案进行模拟分析，预测和评估机械系统的性能和行为。
设计师可以通过模拟仿真软件对机械结构的强度、刚度、动力学等方面进行分析，优化设计方案，减少试错成本和加工周期。
3.材料科学的应用：现代机械设计方式强调材料的选择和应用。
随着新材料的不断涌现和材料科学的发展，设计师可以选择更加适合的材料，提高机械系统的性能和寿命。
例如，轻合金、复合材料等新材料的应用，可以减轻机械结构的重量，提高工作效率和能源利用率。
4.智能化和自动化：现代机械设计方式强调机械系统的智能化和自动化。
通过集成传感器、控制器和执行器等智能元件，机械系统可以实现自动化控制和远程监控。
例如，自动化装配线和智能工厂的出现，提高了生产效率和产品质量。
5.绿色环保设计：现代机械设计方式注重绿色环保设计。
设计师需要考虑机械系统的能源利用效率、排放和废物处理等方面。
例如，通过优化设计和增加能源回收设备，减少能源消耗和环境污染，实现可持续发展。
未来的机械设计发展趋势主要有以下几个方面：1.轻量化设计：随着全球对节能减排的要求越来越高，未来机械设计将更加注重轻量化设计。
例如，利用新材料和结构设计优化，减轻机械结构的重量，提高动力性能和能源利用效率。
2.智能化和自动化：未来机械设计将更加趋向智能化和自动化，通过集成传感器、控制器和通信技术，实现机械系统的智能控制和自动化生产。
机械制造中的机械设计优化方法
机械制造中的机械设计优化方法在机械制造领域，机械设计的优化方法至关重要，它可以提高产品的性能、减少成本、延长寿命以及提高生产效率。
本文将介绍几种常见的机械设计优化方法，并说明它们的应用和优势。
一、拓扑优化拓扑优化是一种基于材料的设计方法，通过改变材料在结构中的分布来优化结构的性能。
这种方法可以在减少材料使用的同时保持结构的强度和刚度。
拓扑优化可以通过数值模拟和优化算法来实现。
在求解过程中，机械结构通过逐步去掉不必要的材料，最终达到最佳的结构设计。
这种方法可以应用于各种机械设备的设计中，例如飞机机翼、汽车车身和机械零件等。
拓扑优化的优势在于结构设计更加轻量化，减少了不必要的材料使用，同时确保了结构的强度和刚度。
它可以减轻机械设备的负载，提升整体性能，并减少能源消耗和成本。
二、参数优化参数优化是一种通过调整设计参数来优化机械结构性能的方法。
在设计过程中，各种参数（如尺寸、形状和材料等）会对产品的性能产生影响。
通过使用数值模拟和优化算法，可以找到最佳参数组合，以达到最优性能。
参数优化的优势在于它可以针对不同的需求进行优化设计。
例如，在汽车制造中，可以通过参数优化来提高汽车的燃油效率、降低噪音和提高行驶稳定性。
参数优化方法在机械设计中应用广泛，可以满足不同领域的需求。
三、材料优化材料优化是一种通过选择合适的材料来优化产品性能的方法。
在机械制造中，材料的选择对产品的性能至关重要。
通过选择具有合适力学性能和耐磨性的材料，可以提高机械设备的寿命和性能。
材料优化的优势在于它可以使机械设备在特定工作环境下表现出更好的性能。
例如，在高温环境下，可以选择具有较高耐热性的材料。
此外，材料优化还可以减少材料成本，提高生产效率。
四、流体优化流体力学是研究流动和流体行为的学科，它在机械设计中起着重要的作用。
通过数值模拟和优化算法，可以对流体进行优化设计，以提高流体力学系统的性能。
流体优化的优势在于它可以提高机械设备的能效和工作效率。
