用游标卡尺测量工件
游标卡尺的使用方法全
03 线性尺寸测量技巧
内径、外径和深度测量原理
内径测量
通过游标卡尺的内测量爪来测量 物体的内径，确保测量爪与物体 内壁紧密贴合，以获取准确的测
量结果。
外径测量
使用游标卡尺的外测量爪来测量物 体的外径，将测量爪置于物体外表 面，并确保测量爪与物体表面垂直。
深度测量
利用游标卡尺的深度尺来测量物体 的深度，将深度尺插入被测孔中， 并确保尺身与被测面平行。
维修工具和材料选择建议
维修工具
包括螺丝刀、扳手、锉刀、砂纸等，用于拆卸、调整、修复 游标卡尺。
材料选择
根据维修需要选择合适的材料，如研磨膏、润滑油、密封垫 等。注意选择质量可靠、符合要求的材料，以确保维修效果 和游标卡尺的使用寿命。
06 安全使用注意事项
操作过程中安全防护措施
使用前检查
在开始使用游标卡尺之前，应检查其是否有损坏或松动的部分， 特别是测量爪和深度尺是否完好，以确保测量的准确性。
案例一
测量圆弧的弧度。在某机械零件上有一个圆弧，需要测量其弧度。使用游标卡尺的弧度尺进 行测量，得到刻度值为2.5，根据单位转换和计算，得到该圆弧的弧度约为1.43。
案例二
角度单位转换。在某设计图纸上标注了一个角度为45°30′，需要将其转换为度表示。根据单 位转换方法，将该角度转换为45.5°。
案例三
计算两个角度的差值。有两个相交线，其夹角分别为30°和60°，需要计算它们的夹角差值。 根据角度计算方法，将两个角度进行减法运算，得到夹角差值为30°。
05 维护保养与故障排除
日常清洁和保养方法
清洁外部表面
01
定期使用干净、柔软的布擦拭游标卡尺外部表面，去除灰尘、
油污等杂质。
游标卡尺的读数例题
游标卡尺的读数例题一、使用游标卡尺测量某物体长度时，主尺读数为20mm，游标尺上第5条刻度线与主尺刻度线对齐，若游标卡尺的精度为0.02mm，则该物体的长度为：A. 20.02mmB. 20.10mm（答案）C. 20.20mmD. 20.05mm二、游标卡尺的主尺最小分度是1mm，游标尺上有20个小的等分刻度，用它测量一小球的直径，读数是13mm，游标尺上第11条刻度线与主尺刻度线对齐，则小球的直径是：A. 13.11mmB. 13.55mm（答案）C. 13.45mmD. 13.50mm三、用游标卡尺测量某工件的长度，示数如图所示（此处假设有图示，实际无图，描述代替），则工件的长度为：A. 10.50cmB. 10.49cmC. 10.51cm（答案，假设图示对应此值）D. 10.48cm四、游标卡尺的主尺最小分度是1mm，游标尺上有50个小的等分刻度，用它测量某物体的长度，读数是20mm，游标尺上第48条刻度线与主尺刻度线对齐，则该物体的长度是：A. 20.94mm（答案）B. 20.48mmC. 20.02mmD. 20.46mm五、使用游标卡尺测量某物体的厚度，主尺读数为3cm，游标尺上第10条刻度线与主尺刻度线对齐，若游标卡尺的精度为0.05mm，则该物体的厚度为：A. 3.050cm（答案）B. 3.100cmC. 3.005cmD. 3.025cm六、游标卡尺的主尺最小分度是1mm，游标尺上有10个小的等分刻度，用它测量某物体的长度，读数是4cm，游标尺上第8条刻度线与主尺刻度线对齐，则该物体的长度是：A. 4.08cm（答案）B. 4.80cmC. 4.02cmD. 4.04cm七、用游标卡尺测量某工件的宽度，示数如图所示（此处同样假设有图示），则工件的宽度为：A. 2.20cmB. 2.19cmC. 2.21cm（答案，假设图示对应此值）D. 2.18cm八、游标卡尺的主尺最小分度是1mm，游标尺上有20个小的等分刻度，用它测量某物体的长度，读数是5cm，游标尺上第15条刻度线与主尺刻度线对齐，则该物体的长度是：A. 5.15cm（答案）B. 5.75cmC. 5.05cmD. 5.07cm九、使用游标卡尺测量某物体的长度，主尺读数为6cm，游标尺上第6条刻度线与主尺刻度线对齐，若游标卡尺的精度为0.05mm，则该物体的长度为：A. 6.030cmB. 6.300cm（答案）C. 6.003cmD. 6.015cm十、游标卡尺的主尺最小分度是1mm，游标尺上有50个小的等分刻度，用它测量某物体的长度，读数是7cm，游标尺上第40条刻度线与主尺刻度线对齐，则该物体的长度是：A. 7.08cmB. 7.80cmC. 7.04cmD. 7.76cm（答案）。
机修钳工实操考试题
选择题在机修钳工工作中，使用游标卡尺测量工件时，正确的读数方法是？A. 只读取主尺上的刻度B. 只读取游标上的刻度C. 主尺和游标刻度相加读取（正确答案）D. 随意估读一个数值钳工在装配工作中，常用的紧固螺纹连接件的方法是？A. 用锤子敲击使螺纹连接紧固B. 使用合适的扳手或套筒按顺序逐步拧紧（正确答案）C. 随意使用任何工具拧紧D. 不需要特定工具，直接用手拧紧在进行机械零件的划线作业时，划线基准的选择应遵循的原则是？A. 随意选择任何一面作为基准B. 选择加工面作为基准（正确答案）C. 选择非加工面作为基准D. 选择最不平整的面作为基准钳工在锉削加工中，为了获得较好的表面质量和尺寸精度，应？A. 尽量快速锉削，提高效率B. 保持锉刀平稳，均匀用力，适时退刀（正确答案）C. 用力越大越好，以加快锉削速度D. 随意改变锉削方向在钳工工作中，对于精密孔的加工，常采用的方法是？A. 钻孔后直接达到精度要求B. 钻孔、扩孔后再铰孔（正确答案）C. 只使用钻孔即可D. 使用砂轮磨削达到精度钳工在装配轴承时，为了保证轴承的正确安装，应？A. 直接用力敲击轴承使其就位B. 使用专用工具，如轴承加热器或压力机（正确答案）C. 使用任何可用工具强行安装D. 不需要特定工具，直接手推安装在机修钳工工作中，对于螺纹孔的修复，常采用的方法是？A. 使用电焊填补后重新钻孔B. 使用螺纹修复器或重新攻丝（正确答案）C. 直接用胶水填补D. 不需修复，更换整个部件钳工在进行零件的刮削加工时，刮刀的刃口应保持的状态是？A. 锋利且平直（正确答案）B. 无需锋利，任意形状C. 刃口可略带弧度D. 刃口应磨损以便使用在钳工装配工作中，对于过盈配合的零件，常用的装配方法是？A. 直接敲击装入B. 加热膨胀后装入或冷冻收缩后装入（正确答案）C. 使用润滑油减少摩擦后装入D. 无需特殊处理，直接装配。
游标卡尺测量工件
游标卡尺测量工件
一、准备工作
1、工具、用具、材料准备：游标卡尺、被测件一个、记录笔、纸、棉纱。
2、劳保用品准备齐全，穿戴整齐。
二、操作步骤
1、检查游标卡尺：有合格证、有效期内的校验证。
2、效验游标卡尺：打开卡尺，检查主副尺是否平直，有无变形、弯曲，关闭卡尺检查卡尺2爪是否紧密贴合，主副尺0刻度是否对齐对精度为0.02的卡尺副尺50是否对准主尺49刻度。
2、擦净被测件，检查卡尺的两测量面和测量刀口是否清洁、平直无损，
3、测量工件，读数小数点之前数字读取为幅尺0刻度之前的数值，小数点后数值取主尺与副尺对齐的线的副尺数值。
根据精度读出数值。
4、测量完毕后将卡尺收回工具盒内。
记录读数。
关键点：游标卡尺的测量爪贴合紧密，主尺和副尺的零刻度线对齐。
1、卸松游标卡尺游标的固定螺丝。
2、左手握住被测件，右手四指握住尺身，拇指操副尺向前或向后推动，使量爪接触被测件的部位表面，拧紧固定螺丝。
关键点：测量物件时，卡尺必须与工件垂直，两测量面不得歪斜。
5、读值：在主尺上读出副尺零位前的读数，再在副尺上找到与主尺相重合的读数。
关键点：读数时，应将卡尺水平拿着，使眼睛与卡尺的刻度面垂直。
三、注意事项：
1、严格按照安全操作规程执行。
2、操作时握尺不能用力过猛，以免损伤测量爪。
偏心工件的检测

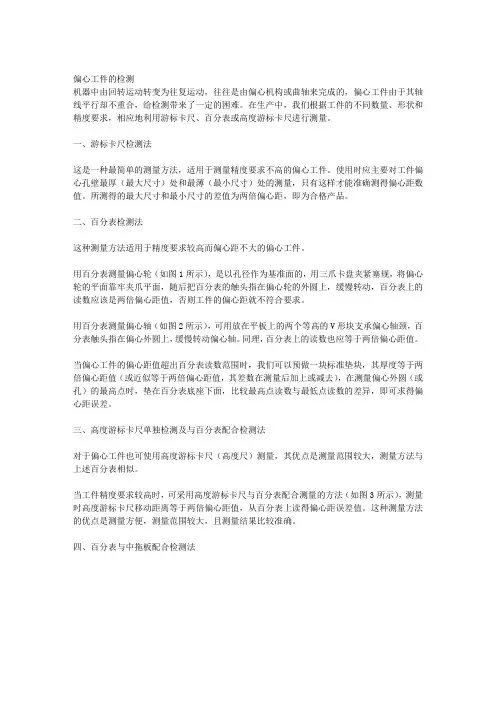

偏心工件的检测机器中由回转运动转变为往复运动，往往是由偏心机构或曲轴来完成的，偏心工件由于其轴线平行却不重合，给检测带来了一定的困难。
在生产中，我们根据工件的不同数量、形状和精度要求，相应地利用游标卡尺、百分表或高度游标卡尺进行测量。
一、游标卡尺检测法这是一种最简单的测量方法，适用于测量精度要求不高的偏心工件。
使用时应主要对工件偏心孔壁最厚（最大尺寸）处和最薄（最小尺寸）处的测量，只有这样才能准确测得偏心距数值。
所测得的最大尺寸和最小尺寸的差值为两倍偏心距，即为合格产品。
二、百分表检测法这种测量方法适用于精度要求较高而偏心距不大的偏心工件。
用百分表测量偏心轮（如图1所示），是以孔径作为基准面的，用三爪卡盘夹紧塞规，将偏心轮的平面靠牢夹爪平面，随后把百分表的触头指在偏心轮的外圆上，缓慢转动，百分表上的读数应该是两倍偏心距值，否则工件的偏心距就不符合要求。
用百分表测量偏心轴（如图2所示），可用放在平板上的两个等高的V形块支承偏心轴颈，百分表触头指在偏心外圆上，缓慢转动偏心轴。
同理，百分表上的读数也应等于两倍偏心距值。
当偏心工件的偏心距值超出百分表读数范围时，我们可以预做一块标准垫块，其厚度等于两倍偏心距值（或近似等于两倍偏心距值，其差数在测量后加上或减去），在测量偏心外圆（或孔）的最高点时，垫在百分表底座下面，比较最高点读数与最低点读数的差异，即可求得偏心距误差。
三、高度游标卡尺单独检测及与百分表配合检测法对于偏心工件也可使用高度游标卡尺（高度尺）测量，其优点是测量范围较大，测量方法与上述百分表相似。
当工件精度要求较高时，可采用高度游标卡尺与百分表配合测量的方法（如图3所示），测量时高度游标卡尺移动距离等于两倍偏心距值，从百分表上读得偏心距误差值。
这种测量方法的优点是测量方便，测量范围较大，且测量结果比较准确。
四、百分表与中拖板配合检测法。
游标卡尺及千分尺测量原理和使用
根据精度要求选择
考虑操作便捷性
在选择测量工具时，还应考虑其操作便捷性 。游标卡尺操作相对简单，适合快速测量； 千分尺操作较为精细，需要一定的操作经验 。
根据工件对精度的要求，选择精度合适的测 量工具。如果精度要求较高，应选择千分尺 ；如果精度要求一般，可选择游标卡尺。
05 维护保养与故障排除
日常维护保养方法
千分尺结构组成
尺身
千分尺的主体部分，通 常由钢材制成，具有较
高的刚性和稳定性。
测砧
测微螺杆
位于尺身的一端，用于与 被测物体接触，其形状和 尺寸根据测量需求而定。
位于尺身的另一端，通过 旋转可沿尺身轴线移动，
用于实现精确测量。
锁紧装置
用于锁定测微螺杆的位 置，防止在测量过程中
发生移动。
测量原理详解
注意事项与误差分析
使用前检查
避免过度用力
在使用千分尺前，应检查其是否有损坏或 变形现象，如有则应及时更换。
在旋转测微螺杆时，应避免过度用力，以 免损坏千分尺或导致测量误差。
注意温度影响
误差来源分析
千分尺的精度受温度影响较大，因此在使 用时应注意环境温度的变化，并在必要时 进行温度补偿。
千分尺的误差主要来源于制造精度、使用磨 损、温度变化等因素。为减小误差，应定期 对千分尺进行校准和维护保养。
04 游标卡尺与千分尺比较与 选择
测量范围及精度比较
01
02
03
游标卡尺测量范围
通常游标卡尺的测量范围 在0-300mm之间，不同 规格的卡尺会有所差异。
千分尺测量范围
千分尺的测量范围一般较 小，通常在0-25mm之间， 但精度更高。
精度比较
游标卡尺的精度一般为 0.02mm或0.05mm，而 千分尺的精度可达到 0.01mm或更高。
简述游标卡尺的使用方法
简述游标卡尺的使用方法如下：
使用游标卡尺前,先将工件被测表面和卡钳接触表面擦干净。
测量工件外径时,将活动卡钳向外移动,使两卡钳间距大于工件外径,然后再慢慢移动副尺,将两卡钳与工件接触。
测量工件内径时的方法与上述相反。
用深度游标卡尺测量工件深度时,将固定卡钳与工件被测表面平整接触,然后缓慢移动副尺,使卡钳与工件接触。
首先读出副尺“ 0” 线所在位置以前的主尺上的读数。
再查看副尺上零刻线右边第几条刻度线与主尺某一刻度线对准,将游标精度乘以副尺上的格数,即为所测读数的小数值。
最后将主尺上整数和副尺上的小数值相加即得被测工件的尺寸。
工件尺寸 = 主尺尺寸 + 游标卡副尺小数值游标卡副尺小数值 = 尺精度 X 副尺格数。
游标卡尺的使用方法
游标卡尺的使用
1、游标卡尺的结构
2、游标卡尺的使用方法与注意事项
①、握尺方法：
用手握住主尺，四个手指抓紧，大姆指按在游标尺的右下侧半圆轮上，并用大姆指轻轻移动游标使活动测脚能卡紧被测物体上，略旋紧固定螺钉，再进行读数。
②、注意事项：
a、用测脚卡紧物体时，用力不能太大，否则会使测量不准确，并容易损坏卡尺。
卡尺测量不宜在工件上随意滑动，防止测脚面磨损。
b、卡尺使用完毕，要擦干净后，将两尺零线对齐，检查零点误差有否变化，再小心放入卡尺专用盒内，存放在干燥的地方。
3、游标卡尺的读数方法
尺身与游标每格之差为：
1 - 49/50 = 0.02（mm）
此差值即为0.02mm游标卡尺的测量精度。
②．读数方法
用游标卡尺测量工件时，读数方法分三个步骤：
（1）读出游标上零线左面尺身上的毫米整数；（如图为3mm）（2）读出游标上哪一条刻线与尺身刻线对齐（第一条零线不算，第二条起每格算0.02mm）; （如图是6大格后面的第3小格与尺身刻线对齐，根据0.02mm游标卡尺的刻线方式1大格为0.1mm，1小格为0.02mm，则此时与尺身对齐的示数为0.66mm）
（3）把尺身和游标上的尺寸加起来即为测得尺寸。
（如图即为3mm+0.66mm=3.66mm）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
读数规则及读数公式：
1.看游标尺总刻度确定精确度；0.02 2.读出游标尺零零刻刻度度线左侧的主
尺整整毫毫米米数（ X ） 3.找出游标尺的第几(n)刻线和主
尺上某一刻线对齐，则游标读数 为：n×精0度.02 4.总测量长度为：L＝X＋n×精0.度02
用游标卡尺测量工件
比一比
用游标卡尺测量工件
26+9×0.02＝26.18mm
用游标卡尺测量工件
3+43×0.02＝3.86mm
用游标卡尺测量工件
18+13×0.02＝18.26mm
用游标卡尺测量工件
32＋17×0.02=32.34mm
用游标卡尺测量工件
13＋25×0.02=13.50mm
用游标卡尺测量工件
19＋32×0.02=19.64mm
用游标卡尺测量工件
25＋33×0.02=25.66mm
用游标卡尺测量工件
游标卡尺的结构 内量爪
固定螺钉
测深杆
外量爪
游标
用游标卡尺测量工件
0+25×0.02＝0.50mm 用游标卡尺测量工件
25+28×0.02＝25.56mm
用游标卡尺测量工件
22+36×0.02＝22.72mm
用游标卡尺测量工件
16＋20×0.02=16.40mm
用游标卡尺测量工件
用游标卡尺测量工件
自我研学：
6、游标卡尺的刻线原理：
游标卡尺尺身上每小格为（ ）mm，游 标上共有（ ）格。当两量爪合并时 ，游标上的50格刚好与尺身上的（ ）mm对正，所以，游标上每格长度为 （ ）mm,尺身与游标每格之差为（ ）mm，此差值即为1/50mm游标卡尺 的测量精度。
用游标卡尺测量工件
不准确。
用游标卡尺测量工件
注意事项
4、游标卡尺在使用过程中，不要和 工具、刀具放在一起，以免碰坏。
5、游标卡尺用完后，应及时擦净、 涂油，放在专用盒中，保存在干燥 处，以免生锈。
用游标卡尺测量工件
量爪贴合无间隙，尺身游标两对零 尺框活动能自如，不松不紧不摇晃 测力松紧细调整，不当卡规用力卡
量轴防歪斜，量孔防偏歪。 测量内尺寸，尺厚勿忘加。 面对光亮处，读数垂直看。
刻线原理
cm
用游标卡尺测量工件
分组观察50分度的游标卡 思考 尺思考并讨论下列问题：
1.主尺上的最小单位是多1m少m? 2.游标尺的总长是多少49？mm
每个小格是多长？0.98mm 3.此游标卡尺的精度是多0.0少2？mm
用游标卡尺测量工件
检测反馈：
1、游标卡尺按其测量精度，常用的有 mm两种。
mm和
2、游标卡尺只适用于 。
精度尺寸的测量和检验
单选：
3、0.02mm的游标卡尺，当两下量爪合拢时，游标 尺的第50格与尺身上的（ ）mm对齐。
A、50
B、49
用游标卡尺测量工件
C、39
4、游标卡尺的外量爪可以测量工件的（ ）。 A、外尺寸 B、内尺寸 C、深度 D、角度
5、游标卡尺的内量爪可以测量工件的（ ）。 A、外尺寸 B、内尺寸 C、深度 D、角度
用检查并校对零位；
2、测量时，移动游标并使量爪与工件被测表 面保持良好接触，取得尺寸后最好把螺钉 旋紧后再读数，以防尺寸变动，使得读数 不准。
3、游标卡尺测量力要适当，测量力太大会造
成尺框倾斜，产生测量误差；测量力太小
，游标卡尺与工件接触不良，使测量尺寸
用游标卡尺测量工件
课题：
用游标卡尺测量工件
用游标卡尺测量工件
学习目标：
1、了解游标卡尺的结构； 2、掌握游标卡尺的读数方法。
用游标卡尺测量工件
自我研学：
自学教材，结合游标卡尺实物， 完成以下内容：
1、游标卡尺的用途；（P3） 2、游标卡尺的结构；（P3) 3、游标卡尺的读数方法;（P4)
用游标卡尺测量工件
用游标卡尺测量工件
44＋39×0.02=44.78mm
用游标卡尺测量工件
47＋27×0.02=47.54mm
用游标卡尺测量工件
自我研学：
自学教材，结合游标卡尺实物， 完成以下内容：
4、游标卡尺的测量方法（外径、内 径、长度、深度）(P5-8)
5、用游标卡尺测量工件的注意事项 。（P8)
用游标卡尺测量工件
6、游标卡尺深度尺可以测量工件的（ ）。 A、外尺寸 B、内尺寸 C、深度 D、角度
多选：
7、游标卡尺的主要精度有（ ）mm。 A、0.05 B、0.02 C、0.48 D、0.98
8、游标卡尺可以直接测量出工件的（ ）及孔径 、孔距等。 A、长度 B、宽用游度标卡尺测C量、工件深度 D、外径
