深度游标卡尺使用方法
游标卡尺深度测量方法
游标卡尺深度测量方法游标卡尺是一种常用的测量工具，广泛用于制造业和机械加工中。
其优点在于测量精度高，操作简便，测量速度快。
深度测量是游标卡尺的一项重要功能，在实际工作中经常使用。
下面将介绍游标卡尺深度测量的方法及技巧。
1.游标卡尺的构造和特点游标卡尺主要由卡尺体、游标尺、测量爪等部件组成。
其测量爪是用于测量深度的部分，通常呈现出一种尖锐的、可弯曲的形状，可以用来测量各种工件内部的深度尺寸。
卡尺体上刻有刻度，一般刻度值为0.1mm。
2.游标卡尺深度测量的方法（1）测量准备：先检查游标卡尺的刻度是否清晰，游标尺是否灵活，并确认卡尺的零点是否准确。
如果需要进行初始调整，可以通过对游标卡尺的两个四方柱进行微调，直到游标尺对准零点。
（2）测量位置：将游标卡尺的测量爪对准待测物件的深度孔或者凹槽。
确保游标爪稳定地触碰到物件表面，并且垂直于测量物的表面。
（3）读取刻度：通过游标尺上的刻度线和刻度尺上的刻度，来读取深度的数值。
标准的游标卡尺通常有一个主刻度盘和一个游标盘。
主刻度盘上的刻度标记直接对应着测量值，而游标盘上的刻度标记则是用来进行辅助读取。
（4）读数的方法：a.游标尺的主刻度读数方法：主刻度盘上的刻度通常表示当前刻度尺上面的数值。
在测量过程中，需要看到游标尺上与主刻度盘刻度线对齐的刻度线，然后将主刻度盘上的刻度值视为测量结果。
b.游标尺的游标盘读数方法：游标盘上的刻度通常用来帮助我们更精细地读取测量结果。
当主刻度盘上的刻度线对齐游标盘上一个刻度线时，我们需要通过游标盘上对应刻度标记来细分游标尺上的刻度，并将其加到主刻度盘上的刻度值上，从而得到更精确的测量结果。
（5）正确的测量方法：在进行深度测量时，需要注意以下几点：a.确保测量爪完全垂直于测量表面，以避免误差。
b.尽量使用轻柔的力度，避免用力过猛，以免损坏测量爪。
c.在测量之前，最好先检查一下测量爪的尖端是否有铁屑或者碎屑，以免产生测量误差。
d.测量结束后，及时清理测量爪和测量位置的杂质，以保持测量的准确性。
游标卡尺的使用方法及步骤
游标卡尺游标卡尺只能用做尺寸公差较大的零件尺寸检测1.使用前的检查1.1量具表面不应有锈蚀，磕碰，断裂，划伤或其他影响使用性能的缺陷。
1.2用手指轻推或轻拉尺框，尺框应平稳移动，不应有阻滞或松动的现象，锁紧螺钉作用可靠。
1.3用手摸卡尺表面，检测是否有毛刺或其他附着物，若有用干净的布沾少许酒精擦拭干净。
1.4校对“0”位。
推动尺框，使外测量爪两侧紧密接触后，观察复尺与主尺的“0”刻度线是否对齐。
（电子式游标卡尺，显示器显示出“000.00”说明对准“0”位。
若显示值不为“000.00”，则按“RESET”按钮归零。
）游标卡尺的外形结构2.测量方法2.1测量外尺寸时，先将两个外侧爪之间的距离调整到大于被测尺寸，放入被测零件后在轻推尺框，在两个测爪接触到测量面后，推动尺框拇指稍稍用力，同时轻轻摆动卡尺找到最小尺寸点，再读取数值。
（条件允许的情况下不要使用部分测量面进行测量）2.2测量内尺寸时，先将两个外侧爪之间的距离调整到小于被测尺寸，放入被测零件后在轻拉尺框，在两个测爪接触到测量面后，拇指稍稍用力拉动尺框，同时轻轻摆动卡尺找到最小尺寸点，再读取数值。
（条件允许的情况下不要使用部分测量面进行测量）2.3测量深度时（只能用做公差要求不高尺寸测量），先将测深直尺拉长到大于被测零件的尺寸，放入被测零件后在平稳压入零件，卡尺测量深度端的缺口面靠紧零件表面，让尺身接触到零件表面后，再读取数值。
3.测量时的读数方法A、先读整数——看游标零线的左边，尺身上最靠近的一条刻线的数值，读出被测尺寸的整数部分；B、再读小数——看游标零线的右边，数出游标第几条刻线与尺身的数值刻线对齐，读出被测尺寸的小数部分；C、得出被测尺寸——把上面两次读数的整数部分和小数部分相加，就是卡尺的所测尺寸。

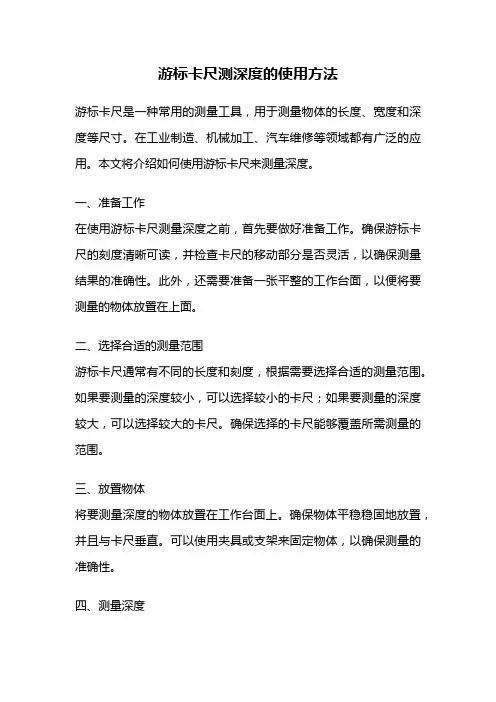

游标卡尺测深度的使用方法
游标卡尺测深度的使用方法游标卡尺是一种常用的测量工具，用于测量物体的长度、宽度和深度等尺寸。
在工业制造、机械加工、汽车维修等领域都有广泛的应用。
本文将介绍如何使用游标卡尺来测量深度。
一、准备工作在使用游标卡尺测量深度之前，首先要做好准备工作。
确保游标卡尺的刻度清晰可读，并检查卡尺的移动部分是否灵活，以确保测量结果的准确性。
此外，还需要准备一张平整的工作台面，以便将要测量的物体放置在上面。
二、选择合适的测量范围游标卡尺通常有不同的长度和刻度，根据需要选择合适的测量范围。
如果要测量的深度较小，可以选择较小的卡尺；如果要测量的深度较大，可以选择较大的卡尺。
确保选择的卡尺能够覆盖所需测量的范围。
三、放置物体将要测量深度的物体放置在工作台面上。
确保物体平稳稳固地放置，并且与卡尺垂直。
可以使用夹具或支架来固定物体，以确保测量的准确性。
四、测量深度1. 打开游标卡尺，将其两个测量臂张开，与物体的侧面紧密贴合。
确保卡尺的测量臂与物体垂直。
2. 观察卡尺上的刻度，确定游标卡尺的起始位置。
通常，游标卡尺的起始位置是零刻度线或刻度尺上的一个固定刻度。
3. 轻轻地将游标卡尺的测量臂向物体的深度方向移动，直到另一个测量臂与物体的底部接触。
4. 读取游标卡尺上的刻度，记录下测量结果。
游标卡尺上的刻度通常有毫米和英寸两种单位，根据需要选择合适的单位。
5. 如果需要进行更精确的测量，可以使用游标卡尺上的游标尺进行微调。
将游标尺移动到刻度上的小刻度线上，再次读取刻度并记录下结果。
五、计算测量误差在使用游标卡尺进行测量时，由于人为因素或卡尺本身的误差，可能会存在一定的测量误差。
为了准确度更高的测量结果，可以进行测量误差的计算。
通过多次测量同一物体的深度，并计算平均值，可以减小测量误差。
总结：使用游标卡尺测量深度需要注意以下几点：准备工作要做好，选择合适的测量范围，放置物体稳固，将卡尺与物体贴合并垂直，读取刻度并记录测量结果。
此外，还可以使用游标尺进行微调，并计算测量误差以提高测量准确性。
游标卡尺的使用方法
游标卡尺的使用方法游标卡尺是一种精密测量工具，常用于工程、制造和科学领域。
它可以精确测量物体的长度、直径和厚度，是一种非常实用的测量工具。
下面将介绍游标卡尺的使用方法，希望可以帮助大家正确、准确地使用这一工具。
第一步：了解游标卡尺的结构游标卡尺通常由主尺、游标、刻度盘和测微螺钉等部分组成。
主尺用于测量整数部分，游标用于测量小数部分，刻度盘用于读取游标的位置，测微螺钉用于微小调节。
在使用游标卡尺之前，需要对其结构有所了解，这样才能更好地使用它进行测量。
第二步：正确握持游标卡尺在使用游标卡尺时，需要正确握持它，以确保测量的准确性。
通常情况下，大部分游标卡尺都有一个固定的主尺和一个可移动的游标。
在测量时，需要将游标卡尺的主尺放置在物体的一端，然后用手指轻轻地按住游标，将其移动到另一端，直到游标与物体接触。
在移动游标的过程中，需要保持游标卡尺的平稳，避免出现晃动和偏差。
第三步：读取游标卡尺的测量数值当游标卡尺的游标移动到物体的另一端后，就可以开始读取测量数值了。
通常情况下，游标卡尺的刻度盘上会有一个固定的零点，而游标上则会有一条刻度线。
在读取测量数值时，需要将刻度盘上的整数部分与游标上的刻度线对齐，然后再根据游标所在的刻度线来确定小数部分。
通过这样的方法，就可以准确地读取出物体的长度、直径或厚度等测量数值了。
第四步：注意游标卡尺的精度游标卡尺通常具有较高的测量精度，但在使用过程中还是需要注意一些细节，以确保测量的准确性。
首先，要确保游标卡尺的刻度清晰可见，避免出现模糊或不清晰的情况。
其次，要注意游标卡尺的使用环境，避免受到外界因素的影响，如温度、湿度等。
另外，在测量过程中要尽量避免出现晃动和偏差，以确保测量结果的准确性。
第五步：正确保养游标卡尺在使用完游标卡尺之后，需要对其进行正确的保养，以延长其使用寿命。
首先，要将游标卡尺放置在干燥通风的环境中，避免受潮或受到腐蚀。
其次，要定期对游标卡尺进行清洁和润滑，以确保其运动部件的灵活性和精度。
游标卡尺的使用方法(全)课件
量不准确，并容易损坏卡尺。 卡尺测量不宜在工件上随意滑动，防止量爪面磨 损。 b、卡尺使用完毕，要擦干净后，将两尺零线对 齐， 检查零点误差有否变化，再小心放入卡尺专用盒 内，存放在干燥的地方。
2024/6/27
二、游标卡尺的刻度原理：
游标卡尺的使用及读数
2024/6/27
我们用什么仪器精确测量以下工件的 内径外径和深度？
2024/6/27
一、游标卡尺的构造及用法
尺
内侧量爪
身 紧固螺
钉
深度尺
游标尺
2024/6/27
外测量爪
主尺
归纳用法：
①、握尺方法： 用手握住主尺，四个手指抓紧，大姆指按在 游标尺 的右下侧半圆轮上，并用大姆指轻轻移动游 标使活 动量爪能卡紧被测物体，略旋紧固定螺钉，再进行 读数。
0
10
20
0
5
10
2024/6/27
二、游标卡尺的刻度原理：
0
10
20
0
5
10
2024/6/27
二、游标卡尺的刻度原理：
0
10
20
0
5
10
2024/6/27
二、游标卡尺的刻度原理：
0
10
20
0
5
10
2024/6/27
二、游标卡尺的刻度原理：
0
10
20
0
5
10
2024/6/27
二、游标卡尺的刻度原理：
小号
三、实际测量：
用50分度的游标卡尺测量工件， 并完成下表：
单位：mm
螺母型号 内径
游标卡尺的使用方法
中号 6.72 13.76 6.18
小号 5.16 9.78 4.72
四、板书设计：
游标卡尺的使用及读数 一、游标卡尺的构造用途及读数 二、游标卡尺的刻度原理及读数 三、游标卡尺的读书步骤： 1. 使用游标卡尺首先看种类（10分度、20分度、50分
度）
2. 找精度（0.1mm、0.05mm、 0.02mm）
43.7mm、4.36mm、 4.35mm
0.28mm、9.72mm 、 68.11mm
三、实际测量：
用50分度的游标卡尺测量工件，
并完成下表：
单位：
mm螺母型号 内径
外径
高度
大号
中号
小号
三、实际测量：
用50分度的游标卡尺测量工件，
并完成下表：
单位：
mm螺母型号 内径
外径
高度
大号 8.54 16.88 8.04
3. 带入公式：Ι=X+n×精度
（Ι为测量长度，X为整毫米数，n为游标上第几刻线对齐）
谢谢大家
读数规则及读数公式：
1.从游标尺的零刻度线对准的主尺位 置，读出主尺毫米刻度值（取整毫 米为整数X）
2.找出游标尺的第几(n)刻线和主尺上 某一刻线对齐，则游标读数为：n× 精度（精度由游标尺的分度决定）
3.总测量长度为：ι＝X＋n×精度
三种游标卡尺的特点：
卡尺种类
10分度 20分度 50分度
主尺最小分度 游标总长
2.游标尺刻度的总长是多少？每个小格是多
长？
3.此游标卡尺的精度是多少？这样的游标卡 尺我们怎么读数？
看看这个尺子的读数是多少？
9＋3×0.05＝ 9.15mm
分组观察50分度的游标卡 尺思考并讨论下列问题：
游标卡尺的使用方法
游标卡尺的使用方法游标卡尺是一种常见的测量工具，它在工业、制造和科学实验中都有着广泛的应用。
它的精准度和便捷性使得它成为了许多测量任务的首选工具。
在使用游标卡尺时，正确的方法能够保证测量结果的准确性，下面将介绍游标卡尺的使用方法。
首先，要确保游标卡尺的零点清洁并且没有损坏。
在使用游标卡尺之前，需要检查游标卡尺的零点刻度是否清晰可见，如果有污垢需要及时清洁，同时还要检查游标卡尺的刻度线是否完整，以及游标卡尺的移动是否顺畅。
接着，将游标卡尺放置在需要测量的物体上，并轻轻按压游标卡尺的下部，使其与物体紧密贴合。
在测量之前，需要确保游标卡尺与物体接触的表面是干净的，以免影响测量的准确性。
然后，读取游标卡尺上的刻度数值。
游标卡尺通常有毫米和英寸两种刻度，需要根据实际情况选择合适的刻度进行测量。
在读取刻度数值时，要尽量准确地对齐刻度线，以确保测量结果的准确性。
在进行内径测量时，可以利用游标卡尺的测量钩，将其放置在需要测量的内径上，然后读取刻度数值。
在进行外径测量时，直接将游标卡尺的两个爪子夹住需要测量的外径，同样也是通过读取刻度数值来得到测量结果。
在使用游标卡尺进行深度测量时，需要将游标卡尺的爪子放置在需要测量的深度处，然后通过读取刻度数值来得到深度测量的结果。
最后，在使用完游标卡尺之后，需要将其放置在干燥通风的地方，避免受潮和氧化。
同时还要注意轻放，避免碰撞和摔落，以免损坏游标卡尺。
总之，正确的使用方法能够保证游标卡尺的测量结果准确可靠。
在日常工作和生活中，我们经常会用到游标卡尺进行测量，因此掌握游标卡尺的使用方法对于我们来说是非常重要的。
希望通过本文的介绍，能够帮助大家更好地掌握游标卡尺的使用技巧，提高测量的准确性和效率。
游标卡尺的使用方法及注意事项
游标卡尺的使用方法及注意事项
以下是 7 条关于游标卡尺的使用方法及注意事项：
1. 嘿，你得先把游标卡尺拿在手里呀，就像握宝贝一样稳当！然后呢，看看卡尺的刻度是不是清晰。
比如要量一块小木板的厚度，可不能马马虎虎哟！
2. 游标卡尺测量的时候，你得让它和被测物体贴得紧紧的呀，就像好朋友拥抱一样，这样才能测准呢。
要是松松垮垮的，那可不行呀！就像考试不认真，能考高分吗？
3. 读数的时候可得仔细了，眼睛瞪大咯！要把主尺和游标上的刻度看准喽，一丝一毫都不能差。
你想想，要是看错了，那不等于白忙活啦？
4. 在使用游标卡尺前，千万别忘了检查一下它有没有损坏呀。
这就好比出门前得看看衣服有没有破洞一样重要。
要是卡尺坏了还咋测量呢？
5. 测量不同形状的物体时，你得灵活运用游标卡尺呀，不能死板教条的。
这不就跟我们做事一样嘛，要懂得随机应变呀。
比如测个圆管，你得找好角度呀！
6. 用完游标卡尺，你得好好把它收起来哟，别随便乱丢。
这就像你爱惜自己的手机一样，要好好珍惜它。
要是不小心摔坏了，多心疼呀！
7. 游标卡尺虽然是个工具，但也需要我们用心对待呀。
就像我们身边的朋友，你对他好，他才会对你好呢！所以呀，使用的时候要细心细心再细心！
我的观点结论就是：只要按照正确的方法使用游标卡尺并注意这些事项，就能让它发挥出最大的作用，为我们的测量工作提供准确的数据。
