卡尺使用方法与注意事项
简述游标卡尺的使用和保养方法
简述游标卡尺的使用和保养方法游标卡尺是一种常用的测量工具，它能够快速、准确地测量物体的长度和宽度。
下面将对游标卡尺的使用方法和保养方法进行简述。
一、游标卡尺的使用方法1. 游标卡尺的读数：游标卡尺是由主尺和游标两部分组成的，主尺上的刻度是毫米或英寸，游标上的刻度是0.02毫米或0.001英寸。
使用时，首先读取主尺上的整数部分，然后再读取游标上与主尺上刻度对齐的那一刻度。
例如，主尺上读取10毫米，游标上刻度对齐的是0.04毫米，那么总长度为10.04毫米。
2. 游标卡尺的测量：使用游标卡尺时，首先要确保测量物体和游标卡尺表面是干净的，避免灰尘或污垢影响测量精度。
将游标卡尺的大钳口对准需要测量的物体，轻轻夹住物体，保持卡尺垂直于物体表面。
然后，读取游标卡尺上的刻度，得到测量结果。
3. 游标卡尺的测量范围：游标卡尺的测量范围根据不同型号的卡尺而定，一般为0-150毫米或0-6英寸。
在测量时，应选择合适的卡尺型号，确保测量结果在卡尺的测量范围之内。
二、游标卡尺的保养方法1. 使用后的清洁：使用完毕后，应及时清洁游标卡尺。
可以使用干净的软布擦拭卡尺表面，去除表面的灰尘和污垢。
如果卡尺表面有油污，可以使用少量的清洁剂擦拭，但要注意不要将清洁剂滴入游标卡尺内部。
2. 防止碰撞和摔落：游标卡尺是一种精密测量工具，应避免碰撞或摔落，以免损坏卡尺的刻度和精度。
使用时要轻拿轻放，放置时要放在平整的桌面上，避免从高处掉落。
3. 定期校准：为了保证游标卡尺的测量精度，应定期进行校准。
可以使用已知长度的标准物体，将其放置在游标卡尺上进行对比测量，检查游标卡尺的刻度是否准确。
如果发现刻度有误差，应及时调整或更换游标卡尺。
4. 存放时的注意事项：游标卡尺在存放时，应放置在干燥、通风的地方，避免阳光直射和潮湿环境。
可以使用专用的卡套或盒子进行存放，以保护卡尺的刻度和表面不受损坏。
总结：游标卡尺是一种常用的测量工具，使用方法简单，但需要注意测量的准确性和保养的细节。

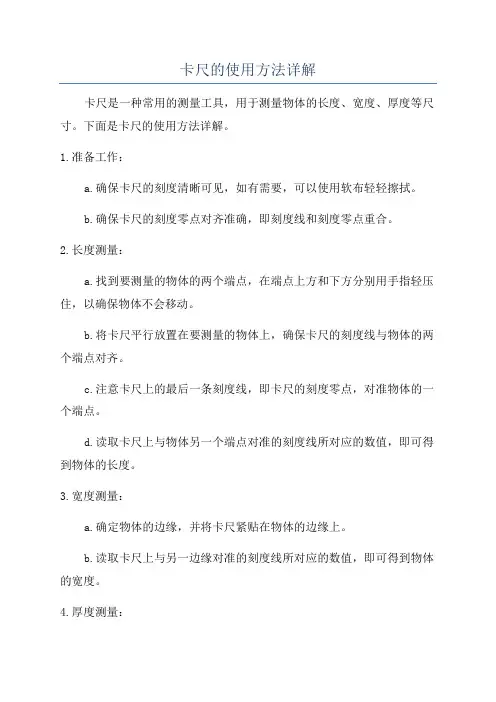

卡尺的使用方法详解
卡尺的使用方法详解卡尺是一种常用的测量工具，用于测量物体的长度、宽度、厚度等尺寸。
下面是卡尺的使用方法详解。
1.准备工作：a.确保卡尺的刻度清晰可见，如有需要，可以使用软布轻轻擦拭。
b.确保卡尺的刻度零点对齐准确，即刻度线和刻度零点重合。
2.长度测量：a.找到要测量的物体的两个端点，在端点上方和下方分别用手指轻压住，以确保物体不会移动。
b.将卡尺平行放置在要测量的物体上，确保卡尺的刻度线与物体的两个端点对齐。
c.注意卡尺上的最后一条刻度线，即卡尺的刻度零点，对准物体的一个端点。
d.读取卡尺上与物体另一个端点对准的刻度线所对应的数值，即可得到物体的长度。
3.宽度测量：a.确定物体的边缘，并将卡尺紧贴在物体的边缘上。
b.读取卡尺上与另一边缘对准的刻度线所对应的数值，即可得到物体的宽度。
4.厚度测量：a.将卡尺轻轻夹持住要测量的物体。
b.用手指按住物体的上下边缘，以稳定物体，并确保物体在卡尺的刻度范围内。
c.读取卡尺上与物体的厚度对齐的刻度线所对应的数值，即可得到物体的厚度。
5.内径测量：a.找到一个适合的测量口径卡尺，确保卡尺的刻度零点对齐准确。
b.轻轻夹持住要测量的物体，并将卡尺的两脚放入物体的内部。
c.调整卡尺的两脚，直到稳定且沿物体内部壁面对称，然后读取与物体壁面对齐的刻度线所对应的数值，即可得到物体的内径。
6.外径测量：a.找到合适的测量范围卡尺，确保卡尺的刻度零点对齐准确。
b.将卡尺脚放在要测量物体的两个边缘上，确保与物体的接触点均匀。
c.读取卡尺的两脚与物体接触点对准的刻度线所对应的数值，即可得到物体的外径。
7.其他注意事项：a.使用卡尺时要保持手稳定，以确保测量结果准确。
b.在读取刻度线时，应尽量与刻度线平行以避免误差。
c.对于卡尺上的长刻度和短刻度，可以根据需要选择合适的刻度进行测量。
d.为了获得更精确的测量结果，可以进行多次测量并取平均值。

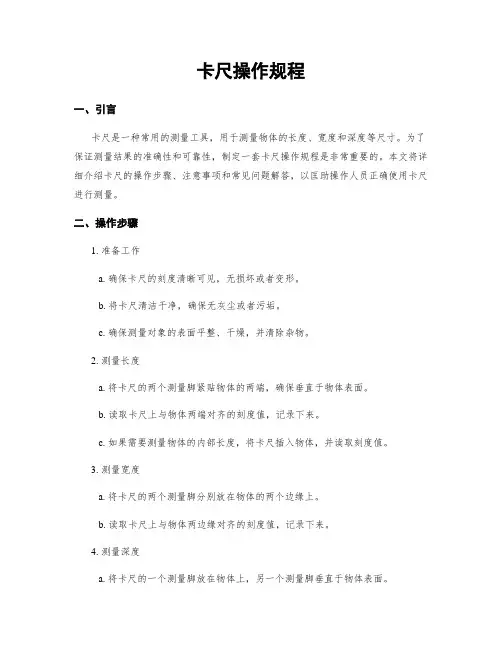

卡尺操作规程
卡尺操作规程一、引言卡尺是一种常用的测量工具，用于测量物体的长度、宽度和深度等尺寸。
为了保证测量结果的准确性和可靠性，制定一套卡尺操作规程是非常重要的。
本文将详细介绍卡尺的操作步骤、注意事项和常见问题解答，以匡助操作人员正确使用卡尺进行测量。
二、操作步骤1. 准备工作a. 确保卡尺的刻度清晰可见，无损坏或者变形。
b. 将卡尺清洁干净，确保无灰尘或者污垢。
c. 确保测量对象的表面平整、干燥，并清除杂物。
2. 测量长度a. 将卡尺的两个测量脚紧贴物体的两端，确保垂直于物体表面。
b. 读取卡尺上与物体两端对齐的刻度值，记录下来。
c. 如果需要测量物体的内部长度，将卡尺插入物体，并读取刻度值。
3. 测量宽度a. 将卡尺的两个测量脚分别放在物体的两个边缘上。
b. 读取卡尺上与物体两边缘对齐的刻度值，记录下来。
4. 测量深度a. 将卡尺的一个测量脚放在物体上，另一个测量脚垂直于物体表面。
b. 读取卡尺上与物体表面对齐的刻度值，记录下来。
5. 其他测量根据需要，可以使用卡尺测量物体的其他尺寸，如直径、厚度等。
三、注意事项1. 使用正确的卡尺类型：根据测量对象的尺寸和形状，选择合适的卡尺类型，如普通卡尺、游标卡尺等。
2. 确保卡尺的精度：在使用前，检查卡尺的精度等级，并根据需要进行校准。
3. 注意测量环境：避免在有强磁场、高温或者潮湿的环境中使用卡尺，以免影响测量结果。
4. 确保稳定测量姿式：在进行测量时，保持稳定的姿式，避免手部晃动或者斜置卡尺，以确保测量结果的准确性。
5. 防止卡尺的损坏：使用卡尺时，避免将其摔落或者受到剧烈碰撞，以免影响卡尺的精度和使用寿命。
四、常见问题解答1. 为什么测量结果不许确？可能是由于卡尺的刻度损坏或者变形，使用不当，或者测量对象表面不平整等原因。
请检查卡尺的状态，并重新进行测量。
2. 如何校准卡尺的精度？可以使用专业的校准工具或者请专业人士进行校准。
普通情况下，校准应定期进行，以确保卡尺的精度。
使用游标卡尺的读数方法及注意事项
使用游标卡尺的读数方法及注意事项游标卡尺是一种用于测量物体尺寸的工具，它具有高精度、易于操作等优点，被广泛应用于各种领域。
但是，要想正确地使用游标卡尺，我们必须掌握一些读数方法和注意事项，以确保测量结果的准确性和可靠性。
一、读数方法1. 内径测量内径是指物体内部空间的直径，测量内径时，我们需要将游标卡尺的两个钩子放入物体内部，将钩子向外旋转，直到它们与物体内壁接触。
此时，读数应该是两个钩子的距离，也就是内径的大小。
2. 外径测量外径是指物体外部的直径，测量外径时，我们需要将游标卡尺的两个钩子放在物体的两端，轻轻地将卡尺固定在物体上，然后读取两个钩子的距离，即为物体的外径大小。
3. 深度测量深度是指物体内部的深度或者物体表面到内部深度的距离，测量深度时，我们需要将游标卡尺的钩子放入物体内部，然后轻轻地将卡尺固定在物体上，读取钩子与物体表面之间的距离，即为物体的深度。
4. 高度测量高度是指物体的高度或者物体表面到顶部的距离，测量高度时，我们需要将游标卡尺的钩子放在物体表面上，然后轻轻地将卡尺固定在物体上，读取钩子与物体顶部之间的距离，即为物体的高度。
二、注意事项1. 使用前检查在使用游标卡尺之前，我们需要检查它的钩子是否清洁、是否有损坏或变形等问题。
如果钩子有问题，我们需要及时更换。
2. 操作时轻柔在使用游标卡尺时，我们需要轻柔地操作，避免对测量物体造成损伤。
同时，我们也需要避免过度使用力量，以免影响测量结果的准确性。
3. 放置时注意在使用完游标卡尺后，我们需要将它放置在干燥、清洁、无尘的地方，避免受到潮湿、污染等因素的影响。
同时，我们也需要避免将卡尺放置在高温或者低温环境中，以免影响卡尺的使用寿命。
4. 维护保养在使用游标卡尺之后，我们需要将它清洁干净，并涂上适当的油脂，以保持其灵活性和精度。
同时，我们也需要定期检查卡尺的精度和功能，以确保其正常使用。
综上所述，游标卡尺是一种非常实用的测量工具，但是要想正确地使用它，我们需要掌握一些读数方法和注意事项。
高度游标卡尺的使用方法和注意事项
高度游标卡尺的使用方法和注意事项一、高度游标卡尺的使用方法1. 准备工作在使用高度游标卡尺之前，首先确保工作台面平整、清洁，并保证卡尺的测量面没有污垢或划痕。
同时，检查卡尺的刻度是否清晰可读，如有模糊或损坏的情况，应及时更换卡尺。
2. 测量准备将高度游标卡尺放置在需要测量的物体旁边，确保卡尺的测量面与物体表面接触紧密。
可以使用卡尺底部的螺丝进行微调，使其与物体表面平行。
3. 读数操作使用高度游标卡尺时，应保持卡尺垂直于物体表面，确保测量结果准确。
将目光平行于卡尺，根据刻度读取结果。
通常，高度游标卡尺的刻度间隔为0.02mm，读数时应注意到最邻近的刻度线。
4. 记录结果完成测量后，应将读数记录下来。
可以使用纸质或电子记录工具，将测量值准确地记录下来，以备后续使用或分析。
二、高度游标卡尺的注意事项1. 使用前检查在使用高度游标卡尺之前，应仔细检查其是否完好无损。
特别是要检查刻度的清晰度和测量面的光滑度，确保测量结果的准确性。
2. 避免碰撞高度游标卡尺属于精密测量工具，使用时应避免与硬物碰撞，以免造成刻度损坏或测量面变形。
3. 防止受潮高度游标卡尺应存放在干燥的环境中，避免受潮。
潮湿的环境可能导致卡尺表面生锈，影响测量的准确性。
4. 定期清洁定期清洁高度游标卡尺是保持其精确度的重要措施。
可以使用软布轻轻擦拭测量面，确保其干净无尘。
5. 注意刻度读数在使用高度游标卡尺时，应注意刻度线的读取。
由于其刻度间隔较小，读数时要仔细观察，以免出现误差。
6. 避免过度使用高度游标卡尺是一种精密测量工具，使用时应避免过度使用，以免损坏其测量面或刻度。
7. 定期校准为了确保高度游标卡尺的准确度，建议定期进行校准。
可以选择将卡尺送到专业机构进行校准，或者使用校准块进行自我校准。
8. 避免高温环境高温环境可能导致高度游标卡尺膨胀或变形，影响测量的准确性。
因此，应避免将卡尺暴露在高温环境中。
总结：高度游标卡尺是一种精密测量工具，在使用时需要注意一些方法和事项。
游标卡尺的使用步骤和注意事项
游标卡尺的使用步骤和注意事项游标卡尺是一种常用的测量工具，具有精度高、使用方便等特点。
在使用游标卡尺时，需要注意一系列的步骤和注意事项。
下面将详细介绍游标卡尺的使用步骤和注意事项。
一、游标卡尺的使用步骤使用游标卡尺进行测量时，需要按照以下步骤进行操作：1.准备工作在使用游标卡尺之前，需要确保卡尺的零位是正确的。
可以将卡尺两个测量面平行放在一个平整的水平面上，轻轻合上量具的张紧螺旋，然后调整卡尺上的滚轮，使之能够顺畅滚动。
接下来，将滚轮转到底，使之抵住螺杆，打开紧急解除和手持螺杆，将游标卡尺的尖端完全闭合，然后再关闭紧急解除和手持螺杆。
2.测量(1)将游标卡尺的两个测量面紧贴待测物体的边缘，旋转刻度盘上的调节盘，直到两个刻度线紧贴物体表面。
注意，要确保测量面与物体表面成垂直，并且尽量避免倾斜和晃动。
(2)读取测量结果。
通过刻度盘上的刻度线和游标线，可以得出待测物体的尺寸。
正常情况下，游标卡尺的刻度盘上刻有主刻度和副刻度。
主刻度表示毫米或厘米，副刻度表示0.1毫米或0.01毫米。
读取测量结果时，应先读取主刻度，再读取副刻度。
例如，当主刻度盘上的刻度线位于2号刻度线，副刻度盘上的刻度线位于3号刻度线时，表示测量结果为2.3毫米。
3.测量结束在使用游标卡尺进行测量后，应将卡尺上的滚轮转到底，使之抵住螺杆，再打开紧急解除和手持螺杆，将游标卡尺的尖端完全闭合。
然后，将卡尺放回合适的存放位置，避免受到损坏。
二、游标卡尺的注意事项1.使用前检查在使用游标卡尺之前，应仔细检查卡尺的状态。
检查卡尺的滚轮、螺杆、刻度盘等部分是否正常运转，是否有损坏或松动现象。
如果发现异常，应及时进行维修或更换。
2.操作规范在使用游标卡尺时，要注意规范的操作。
尽量保持手握稳定，以免晃动或倾斜影响测量结果的准确性。
3.避免碰撞在使用过程中，要注意避免游标卡尺与硬物发生碰撞。
碰撞可能会导致刻度盘或测量面损坏，影响测量结果。
4.防止污染应尽量避免将游标卡尺接触到油脂、水、尘土等污染物。
卡尺的使用方法详解
卡尺的使用方法详解
卡尺的使用方法详解
⒈介绍
卡尺是一种测量长度的工具，通常用于工程、制造业、建筑等
领域。
本文将详细介绍卡尺的使用方法，包括卡尺的结构、读取尺
寸的方法以及常见的使用注意事项。
⒉卡尺的结构
卡尺通常由两个臂组成，一个是主尺，另一个是辅助尺。
主尺
上刻有毫米和厘米的刻度，辅助尺用于测量毫米以下的尺寸。
卡尺
的尺具有一定的可调节范围，可以根据测量需要进行调整。
⒊读取尺寸的方法
首先，将卡尺的两个臂打开，将待测物放置在卡尺的两臂之间。
然后，用眼睛对准待测物与卡尺刻度之间的对应位置，使它们重合。
读取尺寸时，应注意尺规刻度线的对齐，避免误差。
⒋常见的使用注意事项
⑴确保卡尺的刻度清晰可见，如有需要可以使用清洁剂进行清洗。
⑵在测量前，应检查卡尺的准确度，确保其能提供准确的尺寸。
⑶使用卡尺时，应尽量避免将卡尺压弯或断裂，以免影响测量
结果。
⑷当测量不规则物体时，可以使用辅助尺来增加测量的准确性。
⑸将卡尺放置在平坦的表面上，避免误差由于松动或倾斜引起。
⒌附件
本文档包含了卡尺结构图和使用示例，可附在文档的末尾供参考。
⒍法律名词及注释
⑴卡尺：一种测量长度的工具。
⑵主尺：卡尺的其中一个臂，上面刻有毫米和厘米的刻度。
⑶辅助尺：卡尺的另一个臂，用于测量毫米以下的尺寸。
⑷尺度：卡尺刻度上的间隔，用于测量长度。
⑸误差：测量结果与真实值之间的差异。
⑹准确度：测量工具提供的结果与真实值之间的接近程度。
数显卡尺的使用方法及注意事项
数显卡尺的使用方法及注意事项数显卡尺是一种用于测量物体尺寸、长度和深度的工具。
它利用数码显示屏显示测量结果，比传统卡尺更准确和方便。
下面将介绍数显卡尺的使用方法及注意事项。
1.首先，清洁并校准数显卡尺：使用软布擦拭卡尺的测量刀片，确保表面干净。
然后将卡尺的刀片完全收回，并按下"ON/OFF"按钮打开电源。
将卡尺放置在平整的表面上，轻轻按下"ZERO"按钮将读数清零。
等待一会，直到屏幕上显示"0.000"或类似的数值。
2.确定测量对象：选择要测量的物体，并确认要测量的尺寸。
3.使用数显卡尺进行测量：将测量刀片放在物体的两个点之间，并轻轻按下读数保持按钮。
等待屏幕显示出恒定的测量结果。
读取显示屏上的数字，它将显示测量物体的准确尺寸。
4. 重复测量或更换测量模式：如果需要测量其他点的尺寸，将数显卡尺移动到新的位置，按下读数保持按钮并等待结果。
如果需要从尺度模式切换到深度模式，按下"Mode"按钮。
1.使用前进行校准：为确保准确的测量，每次使用前都需要将数显卡尺进行校准。
校准时，将卡尺放置在平整的表面上，按下"ZERO"按钮直到屏幕显示"0.000"或类似的数值。
2.避免碰撞和损坏：数显卡尺是精密的测量工具，应避免碰撞和摔落。
要小心处理，并妥善保管。
3.避免测量过程中的晃动：在进行测量时，应稳定握紧数显卡尺，避免晃动或突然移动。
这样可以确保准确的测量结果。
4.阅读显示屏时注意：确保能够清楚地看到数显卡尺上的显示屏。
需要注意的是，显示屏上只显示出小数点后三位，因此读取数值时要小心。
5. 注意单位和误差：数显卡尺通常提供毫米(mm)和英寸(inch)两种单位。
根据需要选择合适的单位进行测量，并注意数显卡尺的精确度和误差范围。
6.保持数显卡尺清洁和干燥：定期清洁数显卡尺，并确保它保持干燥。
避免水或液体进入数显卡尺内部，以免损坏。
游标卡尺读数及维护注意事项
游标卡尺读数及维护注意事项游标卡尺是广泛应用于工业生产、机械制造和测量领域的一种精密测量工具。
它通过固定尺尺和移动尺尺之间的相对位置来测量长度和尺寸。
在使用游标卡尺进行测量时，需要注意读数的正确方法和对卡尺的维护保养。
下面将详细介绍游标卡尺的读数及维护注意事项。
一、游标卡尺的读数方法：1.关闭游标卡尺：将活动量程刻线与固定刻线对齐，并确保刻度盘完全闭合。
2.初始读数：刻度盘上通常有一个刻度，称为初始读数。
通过对齐初始读数进行测量，可以减小读数误差。
3.是非主刻度读数：固定刻度上使用整数读取刻度值。
如果活动刻度与固定刻度对准，且整数刻度完全或几乎完全线对齐，则取线对齐的最小主刻度值。
4.小数刻度读数：如果活动刻度没有与整数刻度对齐，则需要读取小数刻度值。
小数刻度通常有10个刻度，每个刻度代表0.1毫米。
5.累加读数：将主刻度和小数刻度读数相加，得到最终的读数值。
例如，如果主刻度读数为2，小数刻度读数为0.3，则最终读数为2.3二、游标卡尺的维护注意事项：1.使用前检查：在使用游标卡尺之前，需要检查尺具表面是否平滑无划痕，是否均匀涂上防锈油等。
确保游标卡尺表面光滑且工作正常。
2.避免碰撞：游标卡尺是一种精密测量工具，应尽量避免碰撞和摔落，以防止损坏刻度盘、刻度尺和其他零件。
3.防止尘埃和污染：长期暴露在灰尘、湿气和腐蚀性气体中可能导致游标卡尺表面腐蚀，影响测量精度。
因此，应将其存放在干燥、清洁的环境中，并定期进行表面清洁和防锈处理。
4.定期校准：游标卡尺的测量精度可能随着时间的推移而产生变化。
为了确保测量准确性，应定期将游标卡尺送到专业机构进行校准。
5.不要过量使用力量：在使用游标卡尺进行测量时，避免过量使用力量，以防止造成卡尺变形或其他损坏。
三、游标卡尺的保养方法：1.表面清洁：使用软布蘸取清水或洗涤剂轻轻擦拭游标卡尺的表面，清除尘埃和污垢。
切勿使用酸性或腐蚀性溶剂，以免损坏表面。
2.防锈处理：在清洁后，用干燥的软布蘸取一些防锈剂，轻轻涂抹在游标卡尺的表面，防止生锈和腐蚀。
数显卡尺的使用方法及注意事项
长度旳测量法之一
正确操作措施
错误操作措施
长度旳测量法之二
正确操作措施
错误操作措施
外径测量法：
正确操作措施
错误操作措施
内径测量法：
正常操作措施
错误操作措施
深度或高度测量措施：
正确操作措施
错误操作措施
使用时旳注意事项：
使用卡尺测量零件尺寸时，必须注意下列 几点：
1.测量前应把卡尺擦洁净,检验卡尺旳两个 测量面和测量刃口是否平直无损,把上、下 两个量爪紧密贴合时,应无明显旳间隙;
2.移动尺框时,活动要自如,不应有过松或过 紧,更不能有晃动现象;
3.测量产品时,卡尺旳测量面不可轻斜; 4.测量时,用力要均匀,产品保持要掉不掉旳
状态； 5.卡尺旳液晶显示处不可碰油、碰水； 6.测量零件时,零件上不能有异物,并在常温
下测量； 7.使用时,必须轻拿轻放,不可掉到地上。
如不归“0”，则按归“0”键 归零
二、校正
原则环规
原则棒
校正卡尺下量爪是否有磨损时 用原则棒或原则校正块进行校 正，如与原则值有偏差，测量 时，则对卡尺进行相相应旳加
减
校正卡尺上量爪是否有磨损时 用原则环规进行校正，如与原 则值有偏差，测量时，则对卡
尺进行相相应旳加减
三、卡尺旳使用措施
卡尺可测量到:长数显卡尺旳构造型式
刀口形 上量爪
尺 身
固定 螺钉
原点设 定开关
液晶显示屏
刀口形 下量爪
归 “0” 开关
电源 开关
电池盖
微调 螺钉
刻度标 识表
深度尺
此卡尺旳测定范围:0-150mm 卡尺旳最小表达量：0.01mm
一、清洗并归“0”
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实例图示：
示例一：内径测量 图一测内抓与被测物发生倾斜 从而造成测量的误差
图二测内抓与被测物没有完全接触 卡尺内抓
卡尺内抓
图八
NG
图九
NG
图一 NG
图二 NG
实例图示：
示例二：尽量将内爪伸入测定处，使整个测定面紧挨着被测物体。
图三的被测物内爪没有完全伸入测定处
从而造成测量的误差 图四的被测物放置倾斜 ① 测定内径时,求其最大测定值。 ② 测定槽宽时,求其最小测定值。
※ 卡尺的用途、种类 ※ 卡尺的读数原理
※ 数显卡尺的使用讲解
※ 数显卡尺的保养注意事项
一、卡 尺 的 用 途 及 种 类 用途：测量外尺寸、内尺寸、盲孔、阶梯形孔及凹槽等相关尺寸的量具.
类型：
游标卡尺
附表卡 尺
数显电子卡 尺
另还有深度卡尺、高度卡尺等
二、卡 尺 的 读 数 原 理 2.1 游标卡尺的读数原理 游标卡尺读数部分主要由主尺与游标两部分组成.利用主尺刻线间距与游标刻 线间距之差来进行小数部分读数.整数部分由游标卡尺的零刻线所对应的主尺 刻线确定,小数部分由游标刻线确定.
4.4 数显卡尺LCD显示屏上出现字母“B”时，则表示电池的电压不足，需要 更换电池，型号： SR44氧化银电池；安装电池时， +极朝上、-极朝下， 并将电池 盖盖上，防止电池漏电。 4.5 数显卡尺三个月以上不使用时,应从卡尺内取出电池并妥善保管。否则会
因为电池液泄漏损坏数显卡尺。
注：用卡尺量测外径尺寸时,应尽量靠近测量面根部测量，以减少误差
实例图示：
示例一：尽量将被测物体夹在靠近主尺的根部，使整个测定面紧挨着被 测物体。 图一的被测物没有靠近主尺的根部，这样被测物容易倾斜，从 而造成测量的误差。
图一
NG
图二
OK
3.2 用卡尺测量内尺寸 测内孔尺寸时，先使内量爪间距小于被测孔尺寸，把内量爪沿中心放入孔内， 并接触孔壁，移动尺框，找出量爪间距最大值来，即为测量尺寸.
示屏上显示.
三、数 显 卡 尺 的 使 用 讲 解
刀口内量爪 滑尺 紧固螺钉
深度测量杆
数字显示器
尺身
深度测量面
微动装置 外量爪
3.1 用卡尺测量外尺寸 用卡尺测量产品外尺寸时,先使卡尺外量爪间距略大于被测产品尺寸,把固定量爪 与产品贴合,再轻推尺框,让活动量爪贴合产品，用微调装置稍动一下活动量爪， 找出最小值即为被测尺寸.测量时应保持卡尺的正确位置,以保证测量部位正确和 测量结果准确
示值变动性不得大于卡尺的一个跳变 ！！！
四、电 子 卡 尺 的 使 用 及 保 养 注 意 事 项 4.1 多次多点测量时,应定时对“零”位确认。 4.2 每天使用后,用渗有防锈油的软布清洁卡尺各部位。 注：特别是测量面要加适量的防锈油。
4.3 保管时两卡爪要保留1mm的间距,防止热胀冷缩对测量爪的损伤。
图六
NG
图七
OK
3.4 用卡尺测量台阶尺寸 如图，台阶尺以卡卡尺右端面为基准面,测量时将被测样品与卡尺放置 在同一平面上，移动尺身将台阶尺测量面贴上被测工件时进行读数， 即为测量尺寸.
实例图示：
图示一：测高度差时测定面要紧挨着被测物体。
图一 OK
3.5 使用中需注意的细节 a) 卡尺的日常检查
對齊
首先确认游标卡尺的刻度，其每小格是0.02mm还是0.05mm 读取量测结果的整数位，读取原则为：自游标卡尺0刻度线向左 侧之第一个主尺的刻度做为量测结果证整数部分;
Exercise
40 50 60
mm
0.05mm
0
2
4
6
8
10
(1)
70 80 90 100 110
mm
0.02mm 0 1 2 3 4
3.3 用卡尺测量深度尺寸 深度尺以卡尺深度测量面(卡尺左端面)为基准面,测量时应使尺身端面紧贴 被测孔或槽顶端平面,使深尺与顶端平面垂直,然后移动尺框，伸出深尺，
手感已接触到孔或槽底面时进行读数，即为测量尺寸.
深度测量面
深度基准面
实例图示：
示例三：测定深度时,对着测定面将测深尺设为直角。 图六的测定面与卡尺的测深尺没有成为直角，已发生倾斜造成了测 量误差。
b) 每次测量前对卡尺进行归零,先将两测量面的油污杂质等清除，然后再检查两 测量面的啮合度
将卡尺量测量 面合紧对准光 线,检查两测 量面是否有间 隙
怎么知道? c) 自己检查卡尺的示值变动性 卡尺在长时间用后，可能出现示值波动的情况
在相同条件下,移动尺框,使外量爪两测量面接触,重复10次并读数 示值变动性=读数Max-读数Min
(2)
2.2 附表卡尺的读数原理 借助齿轮与齿条之间的传动，将齿轮沿的位移转变为指针的角度位移， 从而使指针在表盘上指示出相应的示值.只需在主尺上读出毫米整数位,在 刻度盘上读出毫米小数位,再将两个结果相加即为读数.
2.3 电子卡尺的读数原理
电子卡尺的读数机构利用容栅或者光栅的原理将移位直接读出并在显
