水平摘锭式采棉机摘锭采摘机理的研究
水平摘锭式采棉机摘锭采摘机理的研究水平摘锭式采棉机摘锭采摘机理的研究摘要：水平摘锭式采棉机是一种在棉花采摘中广泛应用的重要设备。
本文对水平摘锭式采棉机的摘锭采摘机理进行了深入研究。
通过分析摘锭采摘机理的工作过程、主要构件及其协同工作关系，研究了摘锭采摘的效率和负荷对摘锭机的性能影响，同时探讨了摇臂、滑面、摘锭机构以及电控系统的设计优化。
结果表明，水平摘锭式采棉机具有高效率、低能耗、优质采摘等优点，对改进棉花采摘工艺具有重要意义。
关键词：水平摘锭式采棉机；摘锭机理；效率；负荷；设计优化一、引言棉花是重要的纺织原料之一，采摘是棉花后处理的重要环节。
近年来，水平摘锭式采棉机在棉花采摘领域得到了广泛的应用。
摘锭采摘机理是水平摘锭式采棉机正常工作的核心。
本研究旨在深入分析摘锭采摘机理，提高抓取棉铃和脱板的效果，优化水平摘锭式采棉机的性能和工作效率。
二、摘锭采摘机理的工作过程水平摘锭式采棉机是通过摇臂、滑面和摘锭机构实现棉花采摘的。
摘锭采摘机理的工作过程主要包括：摘锭机构的摆动、滑槽的张开、棉铃的抓取和脱板等步骤。
具体操作如下：1. 摘锭机构的摆动：水平摘锭式采棉机的摘锭机构由电机驱动，通过连杆机构实现摆动。
摘锭机构根据摇臂的摆动角度和频率来实现摘锭的动作。
2. 滑槽的张开：滑槽是摘锭机构上的关键部件，通过张开和闭合来控制棉铃的抓取和脱板。
当摇臂摆动到最高点时，滑槽张开，棉铃被抓取；当摇臂摆动到最低点时，滑槽闭合，棉铃被脱板。
3. 棉铃的抓取：摘锭机构通过滑槽的张开，使摘锭与棉铃接触并抓取。
摘锭的形状和尺寸对抓取效果有重要影响，需要保证摘锭与棉铃的接触面积和力度。
4. 脱板：当摇臂摆动到最低点时，滑槽闭合，棉铃被脱离植株。
需要保证脱板的稳定性和及时性，以避免对植株和棉铃的损伤。
三、摘锭采摘的效率和负荷对摘锭机的性能影响摘锭采摘的效率和负荷是评估水平摘锭式采棉机性能的重要指标。
摘锭采摘的效率主要受到摇臂角度、摇臂频率和摘锭机构参数的影响。
水平摘锭式采棉机采棉滚筒的运动学分析
收 稿 日期 ：２ ｏ ｏ ７—１ ２ ０－ ８
作者简介 ：毕新 胜 （ ９ １一） 男 ， １７ ， 新疆 石河 子人 ， 教授 ， 士 ， Ｅ— 副 硕 （
ｍａ ） ｘ ａ＠ ｓｚ． ｄ ．ｎ ｉ ｂ ｓｍ ｃ ｈ【 ｅｕ ｅ ｏ ｌ １
通讯作者 ：王维新 （９ ８一） 男 ， １５ ， 山东淄博人 ， 教授 。
应 是摆线。以采 棉滚筒 轴旋转 中心为原 点建立坐标 系， 横坐标轴正 向与采棉机 前进方 向一致 ， 纵坐标 轴 正 向与 采棉 机 前 进方 向垂直 向左 ， 图 ２所示 。 如
』 — 一 ｍ
ｖ
（） ａ
（） ｂ
Ａ ， ＼ ＼１
图 １ 先后 布 置 的 采 棉滚 筒
涂上 薄层 的液体 ， 再重 新进 入采 摘室 采棉 。
的采摘单体外形宽 度窄 ， 从棉行 一侧采 收 ， 能更好 地
适 应 不 同行 距 的 变 化 ， 部 旋 转 部 件 都 是 单 一 方 向 ， 内 便 于维 护 。采 棉 滚 筒 的 这 两 种 布 置 方 案 在 目前 的水 平 摘锭 式 采 棉机 上 都 得 到 了应 用 。
吐絮棉 花 ， 且 基 本上 不 损 伤 未 开裂 棉 铃 及 茎 秆 的 分 并 次 采棉 机 ， 有 采 净 率高 、 地 棉 少 、 杂 率低 和 消耗 具 落 含 功 率少 等优 点 ， 因此 在 现 代 机 采 棉 设 备 中广 泛 应 用 。
采摘单体的工作过程为 ： 扶导器将棉株扶起 导入
其 中， 采摘单 体是这类 采棉机 的核心 部件 ， 通常每组
采 摘 单体 配 两 个 滚 筒 ， 筒 一 般 为 先 后 布 置 ， 分 为 滚 又 先 后 同侧 布 置 （ 图 １ ａ 所 示 ） 先 后 异 侧 布 置 （ 如 （） 和 如
采棉机采头工作原理
采棉机采头工作原理
摘锭的作用是摘锭头部与棉株接触，将棉株上的棉铃摘下，并使其脱离果枝。
摘锭头部一般有4~5个摘锭，可根据需要调
整摘锭的数量。
一般每个摘锭上有1~2个摘锭，也有的采头上只有1个摘锭。
摘锭抛甩机构将摘锭抛甩和采头上的摘锭结合在一起，由采头上的摘锭带动采头抛甩装置抛出摘锭抛甩时，带动采摘头沿摘锭抛甩方向作直线运动；当采摘头上升或下降时，摘锭抛甩装置与采头抛甩方向相反。
摘锭的运动速度要均匀一致。
在采摘过程中，由于棉铃重量不同，而出现一段时间内的重量差和速度差，使采摘头沿摘锭抛甩方向作上下运动。
摘锭头部与摘锭抛甩轴连在一起，以使摘锭沿螺旋轴的方向作旋转运动；当采头上升或下降时，由于采头抛甩轴与摘锭抛甩轴的半径不同，而出现一段时间内的重量差和速度差。
在这一段时间内，采摘头沿采摘头抛甩方向作上下运动；当采摘头上升时，采头抛甩轴与采头抛甩轴的半径增大，从而使采摘头沿采摘头抛甩方向作上下运动；当采头下降时，由于采头抛甩轴与采摘头抛甩轴的半径减小，从而使采摘头沿采摘头抛甩方向作上下运动。
— 1 —。
采棉机采摘滚筒运动规律的研究
采棉机采摘滚筒运动规律的研究龚睫凯，孙文磊，李小利(新疆大学机械工程学院，乌鲁木齐830047)摘要：针对我国采棉机的发展现状，着重对水平摘锭式采棉机的采摘原理及运动规律进行研究，建立运动仿真整体模型；在运动仿真模块中得到导向槽轮廓线，提取轮廓线数据；在M at l ab的基础上对所提取的数据进行处理，应用其得出的函数表达式在三维建模软件中进行重建。
在运动仿真模块中，得出水平摘锭在整个采摘运动过程中的位移、速度和加速度曲线波动图，并对其进行探讨分析，为研究采摘滚筒水平摘锭采摘运动规律提供有益的参考。
关键词：采摘滚筒；采棉机；运动仿真；M at l a b中图分类号：s225．91+1文献标识码：A文章编号：1003—188×【2012)06—0038_050引言新疆作为棉花产业的一个大省，地形比较平坦，自然少不了机采棉的普及。
但是，我国机采棉的采摘技术不是很成熟，特别是关键部件的研究还比较欠缺，缺乏自主产权，如水平摘锭和导向槽关键部件的研究，一直是有待解决的难题。
这些零部件依赖于进口，费用较高，由此抑制了机采棉技术在新疆棉花产业中的广泛推广。
导向槽是水平式采棉机采摘滚筒中的关键部件，是决定棉花采摘过程的重要部件，也是决定棉花采摘效率和采摘运动规律的核心因素。
在这里，运用三维数字化建模、虚拟装配、运动仿真模块以及M A T LA B仿真技术，对采棉滚筒的关键部件导向槽和采摘运动规律进行研究分析，推导出导向槽轮廓函数表达式，并对采摘滚筒运动规律进行研究。
1水平摘锭式棉花采摘滚筒的采摘原理采棉机在前进过程中，采摘头扶导器将整棉株导人棉花采摘室，棉株在棉花采摘室被挤压，高速旋转着的水平摘锭按照采摘运动轨迹伸出或退出栅板；当水平摘锭伸进栅板时，摘锭垂直插入被采摘室挤压的棉株，摘锭上的三排锥形钩齿勾住棉花纤维，旋转的摘锭将勾住的棉花纤维缠绕在摘锭锥面上，并将其从开裂的棉铃中拉出来；接着，摘锭退出棉花采摘室，进收稿日期：2010一07—24基金项目：新疆自治区科技攻关项目(200932118)作者简介：龚睫凯(1987一)，男，湖南永州人。

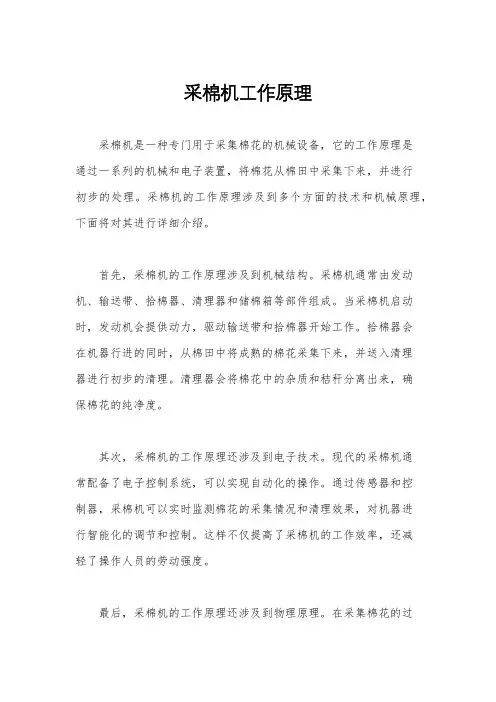

采棉机工作原理
采棉机工作原理
采棉机是一种专门用于采集棉花的机械设备，它的工作原理是
通过一系列的机械和电子装置，将棉花从棉田中采集下来，并进行
初步的处理。
采棉机的工作原理涉及到多个方面的技术和机械原理，下面将对其进行详细介绍。
首先，采棉机的工作原理涉及到机械结构。
采棉机通常由发动机、输送带、拾棉器、清理器和储棉箱等部件组成。
当采棉机启动时，发动机会提供动力，驱动输送带和拾棉器开始工作。
拾棉器会
在机器行进的同时，从棉田中将成熟的棉花采集下来，并送入清理
器进行初步的清理。
清理器会将棉花中的杂质和秸秆分离出来，确
保棉花的纯净度。
其次，采棉机的工作原理还涉及到电子技术。
现代的采棉机通
常配备了电子控制系统，可以实现自动化的操作。
通过传感器和控
制器，采棉机可以实时监测棉花的采集情况和清理效果，对机器进
行智能化的调节和控制。
这样不仅提高了采棉机的工作效率，还减
轻了操作人员的劳动强度。
最后，采棉机的工作原理还涉及到物理原理。
在采集棉花的过
程中，采棉机会利用气流和机械力对棉花进行分离和清理。
通过风
选装置和振动筛，采棉机可以将棉花中的轻杂质和重杂质分离出来，保证棉花的质量和纯净度。
综上所述，采棉机的工作原理是基于机械结构、电子技术和物
理原理的综合应用。
通过这些技术和原理的结合，采棉机可以高效
地完成棉花的采集和初步清理工作，为棉花的后续加工提供了重要
的物质基础。
随着科技的不断进步，相信采棉机的工作原理也会不
断得到改进和完善，为棉花种植业的发展带来更大的便利和效益。
采棉机工作原理
采棉机工作原理
采棉机是一种用于收割棉花的农业机械设备，它的工作原理是通过一系列的机械和电子装置，将棉花从棉花植株上割下并收集起来。
采棉机的工作原理可以分为几个关键步骤。
首先，采棉机会通过一对旋转的刀片或者锯片，将棉花植株的茎部切割开，使得棉花与植株分离。
这个步骤需要精确的切割，以确保棉花的质量和产量。
切割完成后，棉花会被送入采棉机的内部。
接下来，采棉机会利用一系列的滚筒或者刷子，将棉花与杂质分离。
这些滚筒或者刷子会旋转并摩擦棉花，使得棉花的种子和杂质被分离出来。
这个步骤也需要一定的技术和经验，以确保分离效果和棉花的纯度。
随后，分离出的棉花会被输送到收集装置中。
这个装置通常是一个容器或者袋子，用于暂时储存棉花。
在这个过程中，采棉机还会对棉花进行清洁和整理，以确保棉花的质量和外观。
最后，采棉机会将收集好的棉花卸载到运输车辆或者储存设施中。
这个过程通常需要一定的人工操作，以确保棉花的顺利储存和运输。
总的来说，采棉机的工作原理是通过切割、分离、清洁和收集等步骤，将棉花从植株中收割和收集起来。
这个过程需要精密的机械装置和一定的操作技术，以确保棉花的质量和产量。
采棉机的工作原理对于棉花种植业具有重要意义，它的发展和改进也对提高棉花生产效率和质量起着至关重要的作用。
采棉机采摘头水平摘锭工作机理的研究_2
cosϕ = R − l R
cos ϕ1
=
R
−l − R
x
式中：线段 x 长度取决于栅条的形状。
(3-2) (3-3)
2、摘锭表面抓取棉花纤维
光滑的旋转着的摘锭，由于在和它接触的纤维中间产生摩擦力而把纤维带出。摩擦
8.传动齿轮
9.传动齿轮
10.滚筒轴
11.摘锭传动齿轮 12.座管轴锥齿轮 13.摘锭座管轴 14.摘锭 15.脱棉盘
水平摘锭式采棉滚筒有平行布置和先后布置两种，平行布置的滚筒(图 3-2a)彼此成
对地出现，能对棉株产生过大的挤压作用，水平摘锭式滚筒一般不采用此方案。先后布
置的滚筒在先后布置时，一个工作部件放在前面，另一个在后面，因此是一个工作部件
摘锭与开裂棉铃相遇的机会取决于棉株的特点，摘锭的分布密度以及棉株通过采摘 工作室时棉株被压紧收缩的程度。
摘锭的工作过程为：(1)摘锭进入工作区域；(2)个别棉花纤维被摘锭表面抓住并缠 绕起来；(3)从一个或几个铃瓣中摘取整瓣籽棉；(4)摘锭带着缠绕在它上面的籽棉旋转； (5)从工作区退出来。
当进入工作区时，摘锭通常对于棉株产生相对位移，显然，这给工作造成困难并且 可能引起采摘率的降低。
a
