百分表校正规范
百分表内校指导书
百分表内校指导书
一、量仪名称:百分表（柱心表和杠杆表）
二、检查规:
块规1.060mm和1.300mm
三、容许公差:±0.01mm
四、校验周期:6个月
五、校验方法：
1、选择一个水平平整的基准面，把百分表的针头与基准面紧密接触，然后将大
指针调至零位；
2、准备好块规1.060mm和1.300mm；
3、根据此量具的操作指导书，用块规1.060mm和1.300mm测量，观察表上的读
数和回程读数；
4、如果每次测量的数值均位于检查规的容许公差范围内，说明校验合格，可以
就此结束校验工作，记录校验数据和结果；
5、如果测量出的数值超出容许公差，返回第1步骤，重新再测量一次；
6、如果连续重复两次校验仍不合格，仪校员需通知品质部主管确认后，送外校
验并复查确认在前一个校验周期内所检查的产品是否合格。
7、图例
(校验示意图)。
百分表校正的正确方法
百分表校正的正确方法一、百分表校正的前期准备。
1.1 了解百分表。
百分表啊，这可是个挺精密的小玩意儿。
它能精确地测量出微小的位移变化呢。
在校正之前，咱得先把这百分表的结构摸透。
它有表盘、指针、测杆这些部件，就像一个小团队，每个部分都有自己的任务。
表盘上的刻度那可都是精确标记的，就像地图上的坐标一样准确。
1.2 准备工具。
校正百分表，工具可不能少。
首先得有一个精密的平台，这个平台要平得像镜子一样，不能有坑洼。
然后呢，还得有一些标准的量块，这些量块就像是裁判手里的标准尺，是用来做参照的。
另外，一个干净柔软的布也很重要，用来擦拭百分表，就像给它洗脸一样，得把它擦得干干净净的。
二、百分表校正的具体步骤。
2.1 外观检查。
先把百分表拿在手里，仔细地打量一番。
看看表盘有没有破损，指针是不是直的，就像检查一个士兵的装备是不是完好无损。
如果表盘有裂缝或者指针歪了，那这百分表肯定是有问题的，就像瘸腿的马，跑不快也跑不远。
2.2 测杆灵活性检查。
轻轻地拉动测杆，感受一下它的灵活性。
测杆得像个灵活的小泥鳅一样，能够顺畅地伸缩，不能有卡顿的现象。
如果测杆卡壳了，那就好比喉咙里卡了根鱼刺，难受得很，这百分表也就没法正常工作了。
2.3 指针归零校正。
把百分表放在平台上，让测杆自然下垂。
这时候看指针是不是指着零刻度。
如果不是，那就得调整了。
这就像是给时钟对时一样，要把指针准确地调到零位。
可以通过旋转表盘或者调整表头的小螺丝来实现，但是动作要轻，就像给婴儿穿衣服一样小心翼翼。
2.4 精度校正。
用标准量块来校正百分表的精度。
把量块放在平台上，让百分表的测杆接触量块。
这时候看百分表的读数是不是和量块的标准值一致。
如果不一致，那就得再次调整了。
这就像是射箭要射中靶心一样，要让百分表的读数准确无误。
这可能需要反复调整，要有耐心，不能急于求成，俗话说“心急吃不了热豆腐”。
三、百分表校正后的检查与维护。
3.1 再次检查。
校正完之后，可不能就这么算了。
百分表检定规范具体内容
百分表检定规范具体内容:
本规定适用于本司新购的、使用中的数显和指针式的百分表的检定。
一、技术要求
1.1 外观:
指针式的:其表面应完好无损、刻度清晰，指针转动灵活，且在不工作时指针与刻度线对准。
数显式的:其表面应完好无损，当数显按钮按下时有数字显示，并各功能正确。
1.2示值误差:被检测的百分表的读数值与标准量块的标准数值的比对偏差应在+0.01MM 范围内。
1.3示值变动性:不超过0.01mm。
二、检定条件
2.1 在室温条件下。
三、检定方法
3.1 外观:用目力观察，应符合1.1条要求。
3.2用标准量块进行检定。
量程为0-12.7mm用标准量块的5.12、10进行测量，量程为0-25mm用标准量块5.12、15.36、25 进行测量，每点测量三次取平均值，其平均值与标准的对比偏差不应超过1.2的技术要求;每点三次读数中最大值与最小值之差即为示值变动性，应符合1.3条的要求。
检定时数据记录在“--检定记录”CAL-F001上。
四、检定用标准器
标准量块L2-01 、L2-02
五、检定结果处理与检定周期
5.1 经检定符合规范要求的百分表可投入使用，入台帐，贴合格标签，经检定不符合规范要求的贴禁用标签，无法修理则报废处理。
5.2 使用中的百分表检定周期，可根据具体使用情况确定，一般定为一年。
百分表校准方法
百分表准方法一：校准项目：（顺时针上行，逆时针下行）1） 测量力；2） 重复性；3） 测杆径向受力对示值的影响；4） 示值误差；二：校准记录：1）测量力用分度值不大于0.1N 的测力仪在百分表工作行程上进行始、中、末3个位置检测，正向完成后继续使指2）重复性，将百分表轴线垂直于工作台，在工作行程中始、中、末提升5次，5次中最大读数与最小读数之差即3）测杆径向受力对示值的影响，在测头与工作台之间放一个半径10mm 半圆侧块，调整百分表起始位置与侧块圆柱面最高位置接触，沿侧块母线垂直方向分别在百分表前、后、左、右4个位置移动侧块各两次，测量的最大4）示值误差是百分表在正反行程的方向上每隔10个分度进行检测检定仪移动的规范分度，在百分表上读取各相应的误差值，直到终点后继续压缩测杆使指针转过10个分度；回到零位，接着反向检测，中途不得改变测杆方向，百分表不做任何调整，，确定反行程误差的正负号与正行程的相同；百分表工作行程示值误差是有正行程内各受检点误差中的最大值与最小值之差来确定；任意1mm 的示值误差是根据百分表0-1、1-2、2-3…mm 各段正形成范围内所得误差中的最大值与最小值之差确定； （正向范围内一排中最大减最小的）任意0.1mm 范围示值误差是以正行程内任意相邻两个点误差之差求得；回程误差是在示值误差检测完成后，取正、反行程同一点误差之差的最大值即是回程误差；13 2 10三：校准结果表达：1） 百分表最大的测量力为0.95N ；测量力变化0.35N ；测量力落差0.2N ；2） 百分表重复性为5μm ；3） 百分表测杆径向受力对示值的影响为5μm ；4） 全程示值误差 13μm ，（正形程测量值最大与最小之差即是）；任意1mm 的示值误差 13μm ，（正形成范围内所得误差中的最大值与最小值之差确定）；任意0.1mm 范围示值误差 14μm ，（以正行程内任意相邻两个点误差之差求得）；回程误差 12μm ，（取正、反行程同一点误差之差的最大值即是回程误差）；。

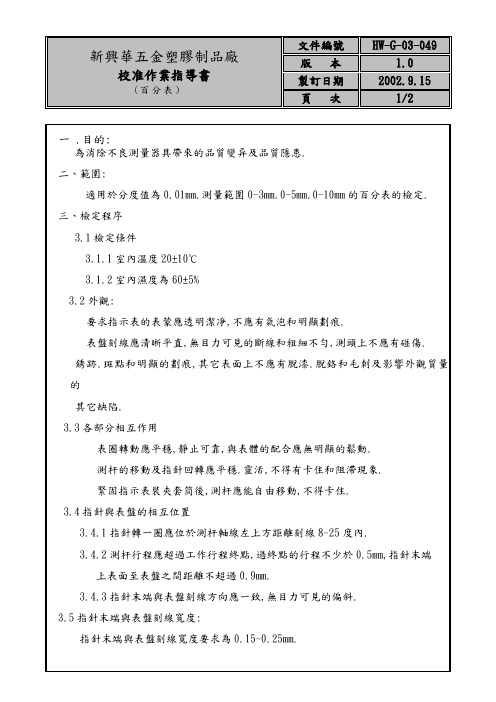

049百分表校正作业指导书
一 .目的:
為消除不良測量器具帶來的品質變异及品質隱患.
二、範圍:
適用於分度值為0.01mm.測量範圍0-3mm.0-5mm.0-10mm的百分表的檢定.
三、檢定程序
3.1檢定條件
3.1.1室內溫度20±10℃
3.1.2室內濕度為60±5%
3.2外觀:
要求指示表的表蒙應透明潔凈,不應有氣泡和明顯劃痕.
表盤刻線應清晰平直,無目力可見的斷線和粗細不勻,測頭上不應有碰傷.
銹跡.斑點和明顯的劃痕,其它表面上不應有脫漆.脫鉻和毛刺及影響外觀質量的其它缺陷.
3.3各部分相互作用
表圈轉動應平穩,靜止可靠,與表體的配合應無明顯的鬆動.
測杆的移動及指針回轉應平穩.靈活,不得有卡住和阻滯現象.
緊固指示表裝夾套筒後,測杆應能自由移動,不得卡住.
3.4指針與表盤的相互位置
3.4.1指針轉一圈應位於測杆軸線左上方距離刻線8~25度內.
3.4.2測杆行程應超過工作行程終點,過終點的行程不少於0.5mm,指針末端
上表面至表盤之間距離不超過0.9mm.
3.4.3指針末端與表盤刻線方向應一致,無目力可見的偏斜.
3.5指針末端與表盤刻線寬度:
指針末端與表盤刻線寬度要求為0.15~0.25mm.
編制:張洪琳審核: 審批:。
百分表车床校正零件的方法
百分表车床校正零件的方法
宝子们！今天来和大家唠唠百分表在车床上校正零件的事儿。
咱先得知道百分表长啥样，它就像一个小小的精密测量员。
把百分表装到车床合适的地方哦。
当要校正零件的时候，就把零件轻轻放在车床上。
然后呢，让百分表的触头去接触零件的表面。
这就像是触头在和零件悄悄对话呢。
如果百分表的指针开始晃动，那就说明零件放得不太正。
要是指针往左边偏得多，就说明零件在左边高了，这时候就得把零件往右边挪一挪。
就像给它调整一下小座位，让它坐得更端正。
如果指针往右边偏，那就是右边高啦，零件就得往左边调整一下。
有时候呢，零件可能不只是左右歪，还会前后歪。
这时候就需要从不同的方向去用百分表测量。
就像从各个角度去审视这个小零件，看它到底哪里不老实。
在调整的时候呀，可不能太着急。
一点点来，就像给小零件做微调美容一样。
而且呢，要多测量几次，确保真的校正准确了。
不能刚看到指针差不多了，就觉得大功告成，说不定再测一下又偏了呢。
还有哦，在使用百分表的时候，要轻拿轻放。
它可是个很娇弱的小精密仪器。
要是不小心磕着碰着，它可就不能好好工作啦。
校正零件的时候，也可以想象自己是个超级工匠，正在精心雕琢一件艺术品。
每一次调整都是在让这个艺术品更加完美。
而且呀，当你看到百分表的指针稳稳地指在合适的位置，那种成就感就像考试得了满分一样，超棒的！宝子们，快去试试这个有趣的百分表校正零件的方法吧。
C1百分表校准方法
指示表校准方法一、本校准方法适用于新制造、使用中和修理后的测量范围为(0~10)mm的百分表的校准。
二、依据JJG34-1996《指示表(百分表和千分表)检定规程》。
三、校准方法：用检定合格后的编号84230百分表检定仪（(0~25)mm 范围内不大于4μm），按《指示表(百分表和千分表)检定规程》进行校准。
测量结果直接使用指示表测量结果不确定度分析报告中的分析方法来评定。
四、实验室环境条件：温度为(20±10)℃，相对湿度小于80%。
五、校准所使用的标准器为百分表检定仪（编号为84230、测量范围为(0~25)mm）。
六、校准周期可根据指示表的使用频率及顾客的意见酌情考虑。
七、参考文件：1、JJG34-1996《指示表(百分表和千分表)检定规程2、百分表示值误差测量结果不确定度分析报告百分表示值误差测量结果不确定度评定1． 概述⑴测量方法：依据JJG34-1996《指示表检定规程》。
⑵环境条件：温度（20±10）℃，相对湿度85≤％ 。
⑶测量标准：百分表检定仪，最大允许示值误差为4.0μm 。
⑷测量对象：分度值为0.01mm ，行程为10mm 的百分表，其最大允许示值误差为20μm 。
⑸测量过程：先将检定仪和百分表分别对好零位，百分表示值误差是在正行程的方向上每隔20个分度进行校准的。
检定器移动规定分度后，在百分表上读取各点相应的误差值，直到工作行程的终点。
由正行程校准得到的最大误差与最小误差之差值为百分表的示值误差。
⑹评定结果的使用：在符合上述条件下的测量结果，一般可直接使用本不确定度的评定结果。
⒉数学模型min max ∆-∆=e （1） 式中： e --百分表示值误差；max ∆--百分表正行程上最大误差；min ∆--百分表正行程上最小误差。
max ∆＝s a L L - ; min ∆＝s a L L -' （2）式中：a L --百分表示值；s L --百分表检定器的示值。
百分表千分表内校操作规程
3.2.4校验结果的处理
3.2.4.1在相同条件下，使电子数显百分表、千分表或带表百分表、千分表测量块规，重复测量10次以最大与最小读数的差值确定。分度值为0.01mm的误差不得超过0.01mm；分度值为0.001mm、0.002mm误差不得超过0.002mm。
3.2.4.2校验合格,由仪校员贴上“内校合格标签”，并填写校验报告。
3.2校验步骤
3.2.1平衡温度
将校验百分表、千分表及量块等设备同时放在校验平台上平衡温度，时间为2Hour。
3.2.2外观
3.2.2.1目视检验百分表、千分表外观，表盘应清晰，盘面透明清洁，不应有碰伤，镀层脱落及明显划痕，目视可见的断线或粗细不均以及影响外观质量的其它缺陷。
3.2.2.2百分表、千分表上必须有制造厂名或商标、分度值和出厂编号。
3.2.4.3校验为不合格，由仪校员贴示“暂停使用”标签，并由使用部门申请检修。百分表、千分表维修好后，仪校员重新进行校验。
3.3校验周期
无特殊情况，百分表、千分表校验周期为一年/次。
1目的
为规范通用百分表、千分表的校验作业，确保仪校结果的准确性，特制订本规程。
2范围
公司内所有分度值为0.01、0.001、0.002测量范围上限至1.0mm通用百分表、千分表的首次校验、使用中校验和修理后校验。
3作业内容
3.1校验环境
3.1.1校验室内温度为：23±2℃
3.1.2.2.3使用中和修理后的百分表、千分表，允许有不影响使用准确度的外观缺陷。
3.2.3各部分相互作用
3.2.3.1目视观察和手动试验：百分表、千分表表头移动应手感平稳，不应有阻滞或松动现象，数字显示应清晰、完整、无黑斑和闪跳现象，各按钮功能稳定，工作可靠。
百分表校准方法
百分表准方法一：校准项目：顺时针上行,逆时针下行1） 测量力；2） 重复性；3） 测杆径向受力对示值的影响；4） 示值误差；二：校准记录：1测量力用分度值不大于的测力仪在百分表工作行程上进行始、中、末3个位置检测,正向完成后继续使指针转动2重复性,将百分表轴线垂直于工作台,在工作行程中始、中、末提升5次,5次中最大读数与最小读数之差即为该位3测杆径向受力对示值的影响,在测头与工作台之间放一个半径10mm 半圆侧块,调整百分表起始位置与侧块圆柱面最高位置接触,沿侧块母线垂直方向分别在百分表前、后、左、右4个位置移动侧块各两次,测量的最大值记下读4示值误差是百分表在正反行程的方向上每隔10个分度进行检测检定仪移动的规范分度,在百分表上读取各相应的误差值,直到终点后继续压缩测杆使指针转过10个分度；回到零位,接着反向检测,中途不得改变测杆方向,百分表不做任何调整,,确定反行程误差的正负号与正行程的相同；百分表工作行程示值误差是有正行程内各受检点误差中的最大值与最小值之差来确定；任意1mm 的示值误差是根据百分表0-1、1-2、2-3…mm 各段正形成范围内所得误差中的最大值与最小值之差确定； 正向范围内一排中最大减最小的任意0.1mm 范围示值误差是以正行程内任意相邻两个点误差之差求得；回程误差是在示值误差检测完成后,取正、反行程同一点误差之差的最大值即是回程误差；13 2 10三：校准结果表达：1） 百分表最大的测量力为；测量力变化；测量力落差；2） 百分表重复性为5μm ；3） 百分表测杆径向受力对示值的影响为5μm ；4） 全程示值误差 13μm,正形程测量值最大与最小之差即是；任意1mm 的示值误差 13μm,正形成范围内所得误差中的最大值与最小值之差确定；任意0.1mm 范围示值误差 14μm,以正行程内任意相邻两个点误差之差求得；回程误差 12μm,取正、反行程同一点误差之差的最大值即是回程误差；。
大量程百分表内校作业规范
作业规范
页码：1 / 2 分发号：
文件名称 编制 审批
1.目的：
大量程百分表内校作业规范
文件编号 版本/状态 生效日期
WI-PZB-016 B/0
2016-01-06
确保本公司所使用之大量程百分表执行校验时能有所依据，特制定本作业规范。
2.范围：
本公司内所有大量程百分表。
值
值
4.5 参考文件：大量程百分表校正方法参考《国家计量检定规程 JJG379》 4.6 校正周期： 六个月
和粗细有不匀；表蒙应透明洁净，无明显气泡和划痕；测头上不应有碰伤、锈 迹、斑点和划痕；其它表面上不应有脱漆、脱铬、毛刺等缺陷；表身上应有分 度值、制造厂名、商标和出厂编号。。 4.4.2 功能检校：表圈转动应平稳、静止应可靠，表圈和表体的配合应无明显松动；测杆 的移动及指针回转应平稳、灵活，不得有跳动、卡住和阻滞现象；指针应牢固 地固紧在轴上，测杆移时，指针不得松动。 4.4.3 大量程百分表示值误差检校：依据下表，将百分表装夹在固定架上量取相应之量块。
********** 有限公司
作业规范
页码：2 / 2 分发号：
测量范围
准确度
示值误差（um）
回程误差
（mm） 0~20 0~30 0~50
检定点值
等级
0 1 0 1 0 1
任意 1mmຫໍສະໝຸດ 工作行程（um）10
25
5
15
30
7
10
2
5
15
30
7
12
30
6
15
40
8
每间隔 10 个分度 每间隔 50 个分度
3.权责：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
百分表检验量测与测试设备校正规范
1.目的
说明百分表的校正程序,确保百分表在使用期间保持其精密度与准确度.
2.范围
适用于不同型号、不同规格的百分表.
3.说明
3.1校正用标准件与辅助工具.
3.1.1精密块规.
3.1.2高度计.
3.1.3无水酒精、棉花棒、无尘拭纸.
3.1.4纱手套.
3.2准备工作.
3.2.1用棉花棒沾无水酒精清洁高度计的大理石平台、块规和待校件的探针部位,轻轻推
动再放松探针,检查百分表指针和探针活动是否顺畅,不顺畅的须调整,无法调整的须送修或报废.
3.2.2清洁完毕将其置于大理石平台上至少1.5小时,以使标准件、辅助工具及待校件与
校正室温度相同.
3.3百分表校正.
3.3.1双手戴上干净的纱手套,将待校百分表安定在高度计架上.
3.3.2用无尘拭纸将块规的量测面、百分表探针和其它部位、大理石平台等清洁干净.
3.3.3调整高度,使百分表指针在探针接触到大理石平台开始转动5格后,锁紧螺丝保持
百分表高度,转动表盘归零.
3.3.4依序将百分表校正点的块规量测面中部放在探针和大理石平台之间,读出数值,填
入《仪器、量具校正报告书》中.
3.4允收标准.
3.4.1校正结果的误差值依照《仪器、量具允收标准规范》判定是否允收,若误差值超出
允收范围,应标识“暂停使用”或“降级使用”标签,并予以处理.
3.5注意事项.
3.5.1校正完成应在合适的位置贴上标签.
3.5.2校正结果若为暂停使用,应张贴“暂停使用”标签.
3.5.3送修完成的百分表应再次实施校正,判定允收后才可发放使用.
3.5.4校正环境温度为23±3℃,湿度为75%以下,若超出范围则不能实施校正工作.
4.相关附件
4.1《仪器、量具治具及检治具一览表》QF-11-001
4.2《仪器、量具治具及检治具履历表》QF-11-003
4.3《仪器、量具校正报告书》 QF-11-005
4.4《仪器、量具年度校验计划表》 QF-11-002
4.5《仪器、量具允收校验规范》 QF-11-006
4.6《测表头校正点明细表》 (单位: mm)。
