建筑电气安装工程质量监理的工作流程
建筑电气安装中的质量监理
维普资讯
囡雷番盈＿
］
广 城 携建设
３ｉ ｎ ｏ ｎ ｏｓｕｔｎｉ Ｇ ａｇｉ ｉｓａｄＴｗｓＣｎｔｃｏ ｕｎｘｌ ｔ ｅ ｒ ｉ ｎ
弥 补， 是监控的重点 。 砖墙 内的暗
单位， 工程 的施 工每前进一 步， 都
要是分配 和控 制各支路 电能。工
气设备 、材料质量对建 筑 电气工 程质量 、 安全至关重要 。 在监理单 位监控过程 中，进场 的主要设备 和材料都必 须报验 ，避 免已经淘
汰的产品用在 工程上 。 ３ １ 配 电柜 、 制柜 ． 控 配电柜 、 制柜进场 ， 控 监理 人
程施 工 中的 配 电箱 型 号复 杂 、 数
楼 的电气系统安 装达到 了优质工
程标 准。
弱 电的配合和沟通 。电线管一般
由强 电施 工单位在打 混凝土 时负
责预埋 ，暗管敷设 的主要部位是
２ 协调环节
参与火炬 大厦施工 的各 专业 工种的施工 队伍多，交叉 施工频
在 建筑物 ？ 凝土楼 板 、 、 昆 梁 柱等 的 内部 ，跟 主体工程 的混凝 土施工 同步进行 ， 由于其 量 大 、 面广 、 施
伴 随着各专业 间的协调配 合 。各
专业施工 队之 间的施工 、调 试需
３ ２ 电缆敷设工程 ． 电缆敷设 时，监理 人员须仔 细检 查支架与支 架间距离是否恰 当， 若距 离不当 、 质量差将 影响通 电后 的散热状况 ，容 易造成火灾
等事故 。工程 中使 用的电缆绝大
管量少， 须与墙体砌筑同步进行。 ２ ２ 弱 电施工环节协 调 ．
华
要有： 建筑设备 自动化 、 灾报警 火

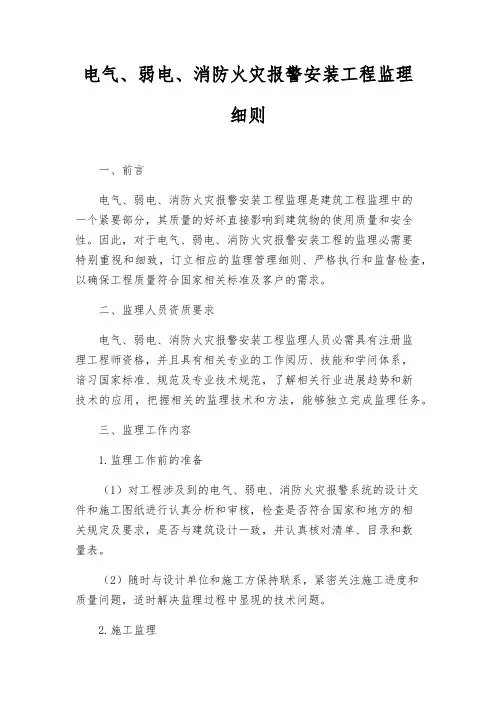

电气、弱电、消防火灾报警安装工程监理细则
电气、弱电、消防火灾报警安装工程监理细则一、前言电气、弱电、消防火灾报警安装工程监理是建筑工程监理中的一个紧要部分，其质量的好坏直接影响到建筑物的使用质量和安全性。
因此，对于电气、弱电、消防火灾报警安装工程的监理必需要特别重视和细致，订立相应的监理管理细则、严格执行和监督检查，以确保工程质量符合国家相关标准及客户的需求。
二、监理人员资质要求电气、弱电、消防火灾报警安装工程监理人员必需具有注册监理工程师资格，并且具有相关专业的工作阅历、技能和学问体系，谙习国家标准、规范及专业技术规范，了解相关行业进展趋势和新技术的应用，把握相关的监理技术和方法，能够独立完成监理任务。
三、监理工作内容1.监理工作前的准备（1）对工程涉及到的电气、弱电、消防火灾报警系统的设计文件和施工图纸进行认真分析和审核，检查是否符合国家和地方的相关规定及要求，是否与建筑设计一致，并认真核对清单、目录和数量表。
（2）随时与设计单位和施工方保持联系，紧密关注施工进度和质量问题，适时解决监理过程中显现的技术问题。
2.施工监理（1）对施工现场进行勘查和检查，确保施工过程符合国家相关标准、规范以及工程设计的要求。
（2）认真审核施工方提交的材料、质量，对施工方提出的变更要求进行评估和判定。
（3）进行目视检查，对施工过程确保工程施工质量和安全，对施工应注意专业工程技术规范和技术质量标准。
（4）依据施工质量要求，检查和验收可行性讨论报告、施工图纸、施工进度计划等制作，确保布置工作的正式打开。
（5）随时进行施工现场监督和检查，确保实施的质量符合施工图纸；质量记录正确适时，移交施工方。
（6）定期召开质量会议，对施工中存在的问题适时处理，上报施工质量问题并要求整改方案。
3.竣工验收监理（1）对施工组织方案及各专业材料的调试进行监理，对管线与构件安装排版、接口处的密封质量、地面的铺装和设备的安装等进行核实和检查。
（2）对工程结构、装饰、照明、电气、弱电、消防等专业进行检查，并要求施工方提交全部完工资料，编制专业竣工验收报告。
建筑电气工程监理实施细则
建筑电气工程监理实施细则引言概述：建筑电气工程监理是确保建筑电气工程质量和安全的重要环节。
为了规范建筑电气工程监理实施过程，制定了一系列的细则。
本文将详细阐述建筑电气工程监理实施细则的五个部分。
一、监理人员资质要求：1.1 监理人员应具备相关电气工程专业知识和技能，熟悉国家相关法律法规和标准规范。
1.2 监理人员应具备一定的工程管理经验，能够独立完成建筑电气工程监理工作。
1.3 监理人员应持有国家认可的相关专业资格证书，并定期参加相关培训和考核，保持专业知识的更新。
二、监理任务和职责：2.1 监理人员应参与建筑电气工程的前期论证和设计审查，确保设计方案合理可行。
2.2 监理人员应对施工单位的电气工程施工进行监督和检查，确保施工符合设计要求和标准规范。
2.3 监理人员应对建筑电气设备的安装、调试和验收进行监督，确保设备质量和性能达到要求。
三、监理过程和方法：3.1 监理人员应按照监理计划和进度安排，及时到场进行监理工作，并记录监理过程中的关键环节和问题。
3.2 监理人员应采用现场巡查、抽样检测、验收记录等方法，对施工过程和质量进行全面监督和评估。
3.3 监理人员应与施工单位和业主进行沟通和协调，解决施工中出现的问题和纠纷，确保工程顺利进行。
四、监理报告和评估：4.1 监理人员应及时编制监理报告，记录工程进展、质量问题和解决措施等内容，并向业主和相关部门进行报告。
4.2 监理报告应客观、准确地反映工程实际情况，提出合理的改进和优化建议。
4.3 监理人员应对电气工程的质量、安全和经济等方面进行评估，为业主提供专业的决策依据。
五、监理验收和总结：5.1 监理人员应参与建筑电气工程的竣工验收工作，检查工程质量和设备性能是否符合要求。
5.2 监理人员应对监理过程中的经验教训进行总结，提出改进建议和措施，为今后的监理工作提供参考。
5.3 监理人员应与业主进行项目总结和交流，了解业主对监理工作的满意度和改进建议，不断提高监理工作的质量和水平。
一电气工程智能建筑工程施工质量监理实施细则
一电气工程智能建筑工程施工质量监理实施细则电气工程、智能建筑工程施工质量监理是确保项目施工过程中符合规范和标准要求，保证工程质量的重要环节。
为了保证监理工作的顺利进行，需要制定详细的实施细则。
下面是一份电气工程、智能建筑工程施工质量监理实施细则的示例，具体内容如下：一、监理资格要求1.监理人员应具有相关工程技术或管理专业学历，并具备一定的电气工程或智能建筑工程施工经验。
2.监理人员应持有有效的监理工程师资格证书。
3.监理人员应熟悉相关国家标准和规范，了解电气工程或智能建筑工程的设计、施工和验收要求。
二、监理工作内容1.对电气工程、智能建筑工程施工过程中的关键节点进行监理，包括施工准备、施工过程、竣工验收等阶段的监理。
2.对施工图纸、施工方案、施工进度计划等文件进行审核，确保符合相关规范和标准要求。
3.对施工现场进行巡视、检查，确保施工质量和安全。
4.对施工中所采用的材料和设备进行验收，确认符合设计要求和质量标准。
5.对施工单位提出的质量或安全问题进行解决，确保施工过程中发现的问题能够及时得到解决。
三、监理工作程序1.开始监理工作前，监理人员应与施工单位开展沟通，了解工程的基本情况和设计要求。
2.在施工现场进行初步勘查，对施工环境、材料、设备等进行检查和评估。
3.对施工单位提供的施工图纸、施工方案等文件进行审核，确保符合相关规范和标准要求。
4.在施工过程中，进行现场巡视和检查，包括施工质量、施工进度、施工现场管理等方面。
5.对施工中使用的材料和设备进行验收，确认其质量和性能符合设计要求。
6.对施工中发现的问题提出整改措施，并监督施工单位进行整改。
7.在工程竣工前进行最终验收，确保工程符合相关规范和标准要求。
8.出具监理报告，描述施工过程中发现的问题和整改情况，并提出相应的意见和建议。
四、监理报告要求1.监理报告应包括施工过程中发现的问题和整改情况，以及对施工单位综合评价和建议。
2.监理报告应及时提交给建设单位和相关部门，并抄送给县市级建设主管部门。
电气设备安装监理实施细则
电气设备安装监理实施细则1、电气安装工程的监理内容和程序1.1电气安装工程的监理内容电气安装工程是建筑安装工程的重要组成部份。
该工程具有时间长、战线长，且隐蔽的特点.电气安装工程的施工从底板（或地梁）做接地装置开始，经管线预埋，穿线，电器设备线路的安装,到各单项和系统的调试，贯穿于整个工程的施工过程。
因此，要求监理人员在土建扎底板钢筋时即进场,直至调试完成出场，在全个过程作全面的监理。
1.2监理程序方框图2、施工准备阶段监理内容和程序2。
1施工准备阶段监理内容施工准备阶段监理工作很多，主要有读图，检查电气工人上岗资格，施工机具数量和完好性，检查主要电气材料，半成品的质量，以及准备好电气工程的质检表格和检测器具。
2。
2监理程序方框图2。
3阅读图纸图纸是施工阶段的依据，施工质量除了必须符合有关规范外，还必须符合设计图纸的要求。
因此，在施工准备阶段，无论是施工部门还是监理部门都必须首先阅读图纸，在读图中不仅要读完图纸，还应读透图纸，深刻领会设计意图，并对设计存在的问题能提出意见和建议.（1)阅读电气专业图的方法和注意点：A。
方法a.看设计说明，从中可了解整个工程的电气配置情况,各分系统的设计原理,并了解各设计图中均未表示而在说明书中作了统一规定的施工说明.b。
看各分项的系统设计图纸,从而使我们对系统有一个比较明确的概念。
c。
看平面布置图。
这是直接指导施工的图纸,是建筑功能配电情况的图纸，，也是检查电气施工质量的主要图纸。
看平面图纸时还应该对照系统图，检查两者间有无矛盾，不相融之处.如平面图上的耗电量，所用电气具的规格和数量等是否与系统图一致。
B．对电气专业图的阅读应注意要点：a。
系统设计方案符合设计规范要求;b。
多系统电能容量分配的合理性，即应符合使用要求，容量不过大或过小。
c。
主要干线的载流量与所选导线规格的一致性。
d. 设计选用的电管(DG管、G管、PVC管等）和桥架其型号、规格应恰当。
e。
各管线、导线、器具的型号、规格、位置、标高应明确。
建筑电气安装工程监理细则
建筑电气安装工程监理细则前言建筑电气安装工程是一个复杂的系统，监理工作的开展对保证工程顺利进行和质量优良至关重要。
为了规范建筑电气安装工程的监理工作，提高监理工作质量，制定并实施本细则。
一、监理方案1.建立监理机构监理机构应当有一定的规模和实力，可以对工程进度、质量、安全进行全面监督。
监理机构应当具备以下条件：–具有独立法人资格，能够独立开展业务；–拥有合格的一线监理人员，可以提供质量监督、技术支持等服务；–拥有完备的监理设备和软硬件条件，可以实现工程现场实时监督和数据存储等功能。
2.制定监理方案监理方案应当综合考虑工程性质、规模、技术难度、工期等因素，详细阐述监理内容、任务、方式和周期等。
监理方案应当包括以下内容：–工程范围；–监理目标和要求；–监理工作的内容、方式和周期；–监理人员的配备和工作要求；–监理报告的编制和提交方式；–监理费用的结算方式。
二、监理人员1.监理人员的资格要求监理人员应当具有下列条件：–具有相关专业的教育背景或职业资格；–拥有一定的实际工作经验，在工程建设和施工方面具备一定的实践能力；–掌握工程建设和施工的相关技术和法律法规等知识；–具有较强的团队协作能力和沟通能力，能够与其他工程参与方进行有效的沟通和协商。
2.监理人员的工作要求监理人员应当具备下列职责：–对工程质量、工程进度、安全等方面进行监督；–检查工程变更、材料采购、质量验收等工作，进行记录和报告；–对施工现场进行监督和检查，切实维护工程建设的安全和顺利进行；–对施工单位进行指导和协调，解决工程建设中出现的问题。
三、监理工作1.施工前的监理工作在施工前，监理人员应当按照监理方案，对施工企业进行现场审核和人员资质核查。
审核程序应当包括检查施工企业资格证书、工人上岗证、质量管理体系认证等情况。
2.施工中的监理工作在施工过程中，监理人员应当及时对施工现场进行监理和检查，遵守监理方案，进行记录和汇报，切实保证工程建设顺利进行。
电力工程监理实施细则
电气工程监理施行细那么一. 工程概况：1．工程名称：**********工程。
2．工程地点：处于************。
3．工程概况：**************。
二.施工监理的主要根据如下：2.1 工程理系列：2.2 技术：三.监理工作的流程建筑电气安装工程质量监理的工作流程三.监理工作的控制要点及目的值：1.工程监理工作目的:按照?监理规划?制定的本工程监理工作总目的的要求本分项工程监理目的如下：质量目的：施工质量验收合格；进度目的：配合土建同完成；目的：不打破施工合同及附件本分项工程的；平安目的：平安无事故。
2.质量控制要点:2.1监理工作的控制要点：2.1.1主要设备、材料、成品和半成品进场检验结应有记录符合要求后方可在工程中使用。
2.1.2接地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接不得串联连接。
2.1.3高压的电气设备和布线系统及继电保护系统的交接试验必须符合现行?电气装置安装工程电气设备交接试验?GB 50150的规定。
2.1.4发电机馈电线路连接后两端的相序必须与原供电系统的相序一致。
2.1.5不连续电源输出端的中性线(N极)必须与由接地装置直接引来的接地干线相连接做重复接地。
2.1.6金属电缆桥架及其支架和引入或引出的金属电缆导必须接地(PE)或接零(PEN)可靠。
且必须符合以下规定。
2.1.7金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接。
2.1.8非镀锌电缆桥架间连接板的两端跨接铜芯接地线最小允许截面积不小于4mm2。
2.1.9镀锌电缆桥架间连接板的两端不跨接接地线但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
2.1.10金属电线导严禁对口熔焊连接;镀锌和壁厚≤2mm的钢导不得套熔焊连接。
2.1.11三相或单相的交流单芯电缆不得单独穿于钢导内。
22.1.13插座接线应符合以下规定：1) 单相两孔插座面对插座的右孔或上孔与相线连接左孔或下孔与零线连接;单相三孔插座面对插座的右孔与相线连接左孔与零线连接。
建筑电气接地安装质量监理细则
建筑电气接地安装质量监理细则建筑电气接地系统是建筑物的重要组成部分，能够确保建筑物内的电气设备和人员的安全，同时还可以保护电气设备免受雷击等电气干扰。
因此，建筑电气接地安装质量监理非常重要，下面是建筑电气接地安装质量监理的细则。
一、施工前的准备工作：1.监理人员应认真研究电气接地设计图纸和相关规范要求，了解接地系统的类型、材料、施工工艺等。
2.监理人员应检查施工单位的资质及相关人员的资质证明，确保施工单位有资格开展电气接地安装工作。
3.监理人员应与施工单位进行项目交底，明确施工要求和质量要求，并制定具体的监理计划。
二、施工过程的监理：1.监理人员应随时到现场进行监理，并对施工单位进行技术指导和协助。
2.监理人员应定期检查施工单位的工作进度和施工质量，确保施工按设计要求进行。
3.监理人员应检查电气接地材料的质量，并对其进行验收，包括接地电缆、接地极、接地装置等。
4.监理人员应关注施工单位的安全技术措施，确保施工过程中人员的安全。
三、施工结束后的验收工作：1.监理人员应参与施工单位的电气接地系统的终验工作，验证施工单位的工作是否按照设计要求进行。
2.监理人员应对电气接地系统进行试验和检测，确保其满足相关规范和标准的要求。
3.监理人员应协助施工单位编制电气接地系统的竣工资料和报告，并对其进行审核。
4.监理人员应对施工单位的工作进行评价，包括施工单位的施工质量、合作配合程度等。
四、质量事故的处理：1.监理人员应及时处理施工过程中的质量事故，并做好记录和报告工作。
2.监理人员应协助相关部门进行质量事故的调查和处理工作，保证质量事故得到妥善解决。
3.监理人员应根据质量事故的情况制定整改措施，并监督施工单位进行整改。
五、监理报告和总结：1.监理人员应定期向建设单位和相关部门提交监理报告，包括施工进度、施工质量、质量事故处理情况等内容。
2.监理人员应在项目结束后编写监理总结报告，并提出对施工单位和监理工作的改进建议。
电气安装监理实施细则
电气安装工程监理实施细则一、工程概况及控制依据1、工程概况本工程电气部分主要由基础接地及屋面防雷、电气照明、弱电智能化、电梯四部分组成，包括基础接地、电线配管、导管敷线、灯具安装、插座及开关安装、配电箱安装、弱电安装、建筑照明通电运行、屋面防雷、电梯安装十个分项。
2、控制依据A、设计图纸文件B、施工组织设计C、监理规划A、《建筑工程施工质量验收统一标准》（GB50300-2001）A、《建筑电气工程施工质量验收规范》（GB50303-2002）二、监理工作流程熟悉设计文件及相关的强制性标准、规范（专业监理工程师组织监理人员实施）熟悉、细研施工组织设计（专业监理工程师）审核施工单位提报的施工组织设计（专业监理工程师）原材料验收（专业监理工程师）各分项工程验收（专业监理工程师）建筑电气分部工程验收（总监）。
三、监理工作的控制要点及目标值（一）、控制要点1、严格审核施工单位提报的施工组织设计。
2、检查进场材料及技术保证资料，不合格的材料拒绝进场，严把材料进场关。
3、严格检查各检验批、分项施工质量。
4、按照现行质量验收规范进行检查验收。
（二）、目标值：质量等级：合格四、监理工作的方法及措施：1、工期控制：要求施工单位根据合同工期要求，提出工程总进度计划，项目监理部对工程总进度计划进行审查，是否满足竣工日期要求，安排是否科学合理，提出意见。
在总进度计划安排下，要求施工单位做出周计划、并根据工程特点做到及时分析，每天调度，确保施工计划的落实。
2、质量控制：A：掌握和熟悉质量控制的技术依据B：审查施工队伍的资质：总承包单位的资质在招标阶段已经进行了检查，开工时，应检查承包单位专业管理人员是否到位。
C：审查施工单位提交的施工组织设计或施工方案施工组织设计或施工方案，对保证工程质量应有可靠的技术和组织措施；D：工程所需原材料、半成品的质量控制审核工程所用材料、半成品的出厂证明，技术合格证或质保证书；抽样检测报告。
电气设备安装工程监理细则
电气设备安装工程监理细则1. 引言本文档旨在为电气设备安装工程监理工作提供细则和指导。
监理工作的目标是确保电气设备的安全可靠性，保证施工符合法规和标准要求。
本细则应严格遵守，并与相关参与方进行有效沟通和合作。
2. 监理人员要求- 监理人员必须具备相关电气设备安装工作经验，熟悉相关法律法规和标准。
- 监理人员应持有相关资质证书，并定期进行继续教育和培训。
- 监理人员应具备良好的沟通技巧和团队合作能力。
3. 工程前准备- 在工程开始之前，监理人员应与业主和施工单位进行会议，明确工程范围、进度计划和质量要求等。
- 监理人员应核查施工单位的资质和相关证明文件，确保其具备进行电气设备安装工作的资格。
4. 工程监理流程4.1 设备验收阶段- 监理人员应对所有电气设备进行验收，并核实其符合安全和技术要求。
- 监理人员应检查设备的安装位置、固定方式和接线情况，并记录相关信息。
- 如发现设备存在质量问题或安全隐患，监理人员应及时提出整改要求，并跟进整改情况。
4.2 工程施工阶段- 监理人员应定期检查施工现场，确保施工按照设计方案和相关要求进行。
- 监理人员应关注施工过程中的安全风险，确保施工人员遵守安全操作规程。
- 监理人员应对施工单位的材料使用和施工质量进行监督和抽查。
4.3 工程竣工验收阶段- 监理人员应对竣工的电气设备进行全面验收，核实其符合设计要求和安全标准。
- 监理人员应检查设备的运行状态和性能，并与相关参与方进行确认。
- 如发现问题或不符合要求之处，监理人员应提出移交前的整改要求。
5. 监理报告和记录- 监理人员应按照要求编写监理报告，记录工程的进展、问题和整改情况等。
- 监理报告应及时提交给业主和施工单位，以便及时采取相应措施。
- 监理人员应保留监理工作的相关记录和文件，以备需求。
6. 合作与沟通- 监理人员应与业主、设计单位和施工单位建立良好的合作关系，加强沟通和协调。
- 如存在工程变更或问题，监理人员应及时与相关参与方商讨解决方案，并记录沟通过程。
