QZ系列潜水轴流泵
上海凯泉ZQ、HQ系列潜水轴流泵
50
3 0
132
C C
1
1/25 1/10
!"#$ (n=250-990) !"# 3 !"# 0 ! 132kW !660V !"# !"#$ ! 380V Z 60000V 1/100 (n=1000-2400)
380V
G
1.
! 2.
! 3.
! 4.
5.
!"#$%&"'()*+, !"#$%&'()
ZQ HQ
!"#$
ZQ,HQ SERIES AXIAL-FLOW AND MIXED-FLOW PUMPS
!
ZQ HQ !"# !"#$%&'() !"#$ !" !" !" !"# !"# !"# !" !"# !"#$ !"#"$% !"#$ !"# !"#$ !" !"#$ !" !"# !"#$%&' 30% 40% !"#$ % !"#$%&'( !"#$ 10 !"#$ !"#$ !"# !"#$
!"#$%&
ZQ HQ
!"#$
ZQ,HQ SERIES AXIAL-FLOW AND MIXED-FLOW PUMPS
=
=
!"#$%&=^ii=qeb=ofdeq=ql=^iqbo=qb`eklildv=al`rjbkqp=obpbosba

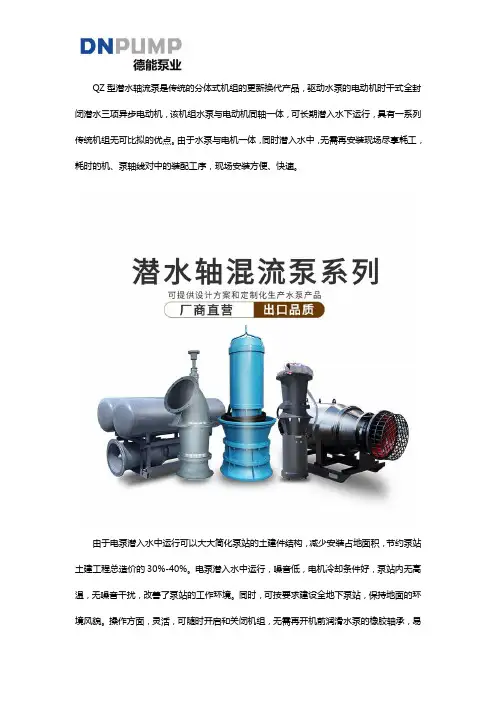

大流量潜水轴流泵介绍
QZ型潜水轴流泵是传统的分体式机组的更新换代产品，驱动水泵的电动机时干式全封闭潜水三项异步电动机，该机组水泵与电动机同轴一体，可长期潜入水下运行，具有一系列传统机组无可比拟的优点。
由于水泵与电机一体，同时潜入水中，无需再安装现场尽享耗工，耗时的机、泵轴线对中的装配工序，现场安装方便、快速。
由于电泵潜入水中运行可以大大简化泵站的土建件结构，减少安装占地面积，节约泵站土建工程总造价的30%-40%。
电泵潜入水中运行，噪音低，电机冷却条件好，泵站内无高温，无噪音干扰，改善了泵站的工作环境。
同时，可按要求建设全地下泵站，保持地面的环境风貌。
操作方面，灵活，可随时开启和关闭机组，无需再开机前润滑水泵的橡胶轴承，易于实现遥控和自动控制。
机组拽拆方便，易于维修。
采用该机组是解决水位涨落大的沿江，湖泊地区站防洪问题的方法，省去了泵与电机间的长轴，提高了运行安全可靠性。
配套电动柜的选择1、降压启动柜（9.2KW-410KW）启动时，冲击电流小，降压小，由于该启动柜冲击电网，不适用于频繁启动。
2、软启动柜（2.2KW-410KW）软启动柜：启动时电流小对电网无冲击力，可用于频繁启动，具有缺相，过载保护功能。
3、变频起动柜（7.5KW-500KW）变频启动柜：功能全，不同的规格具有短路、缺相、三相不平、过载、缺水的保护功能。
型号意义：使用条件（1）电源、频率50HZ电压380V三相交流电源（2）水温不高于40℃（3）水的酸碱PH值应在5.5-8.5范围内（4）电泵须完全潜入水中，淹没深度不得少于0.8米德能泵业（天津）有限公司是一家集生产制造、技术研发、项目设计为一体的大型泵类企业，拥有超过40年产品技术经验，引进国内外先进技术和生产设备，在产品研发上不断创新，最终研制出多种新型潜水泵。
包括自动调整式深井潜水泵、用于具有漂浮作用的移动式潜水混流泵、深井用高扬程潜水电泵、中吸式潜水混流泵、带有密封防堵机构的潜水轴流泵、一种高效提水中吸式潜水轴流泵、一种耐热耐腐潜水泵，且这些水泵产品均获得实用新型专利证书。

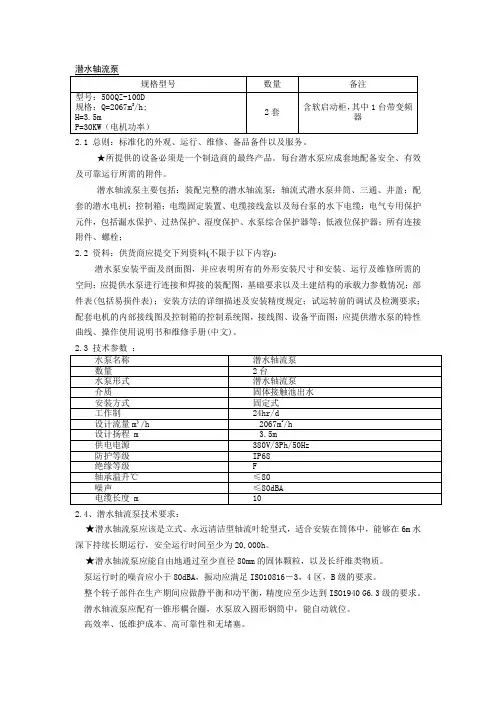

潜污泵原理及使用介绍等
2.1 总则：标准化的外观、运行、维修、备品备件以及服务。
★所提供的设备必须是一个制造商的最终产品。
每台潜水泵应成套地配备安全、有效及可靠运行所需的附件。
潜水轴流泵主要包括：装配完整的潜水轴流泵；轴流式潜水泵井筒、三通、井盖；配套的潜水电机；控制箱；电缆固定装置、电缆接线盒以及每台泵的水下电缆；电气专用保护元件，包括漏水保护、过热保护、湿度保护、水泵综合保护器等；低液位保护器；所有连接附件、螺栓；2.2 资料：供货商应提交下列资料(不限于以下内容)：潜水泵安装平面及剖面图，并应表明所有的外形安装尺寸和安装、运行及维修所需的空间；应提供水泵进行连接和焊接的装配图，基础要求以及土建结构的承载力参数情况；部件表(包括易损件表)；安装方法的详细描述及安装精度规定；试运转前的调试及检测要求；配套电机的内部接线图及控制箱的控制系统图，接线图、设备平面图；应提供潜水泵的特性曲线、操作使用说明书和维修手册(中文)。
2.4、潜水轴流泵技术要求：★潜水轴流泵应该是立式、永远清洁型轴流叶轮型式，适合安装在筒体中，能够在6m水深下持续长期运行，安全运行时间至少为20,000h。
★潜水轴流泵应能自由地通过至少直径80mm的固体颗粒，以及长纤维类物质。
泵运行时的噪音应小于80dBA，振动应满足ISO10816－3，4区，B级的要求。
整个转子部件在生产期间应做静平衡和动平衡，精度应至少达到ISO1940 G6.3级的要求。
潜水轴流泵应配有一锥形耦合圈，水泵放入圆形钢筒中，能自动就位。
高效率、低维护成本、高可靠性和无堵塞。
水泵的选型应满足工艺图的要求，不允许影响水泵寿命的涡流、气蚀、震动等情况发生。
（1）导叶体导叶体材料应为高强度、高质量的灰铸铁。
表面应光洁无任何铸造缺陷，内流道应有规则变化且具足够大的截面，以使液体及固体物质能顺利平稳地通过。
导叶体应有足够的厚度，以承受连续运行时的最大压力。
★所有壳体联接紧固件最低应为1.4571(AISI316Ti)型不锈钢。
潜水泵型号规格及参数
说到潜水泵，大家都知道是深井提水的重要设备，使用时整个机组潜入水中工作。
但是目前随着技术的不断发展进步，潜水泵被应用的领域也越来越广泛了，不仅仅局限于深井取水, 还被广泛的应用于海洋平台，楼宇供水以及地热温泉等多个领域，因此，型号规格及参数也是多种多样，那具体有哪些呢，下边一起来看看吧。
1、高电压QZB潜水轴流泵功率：15-2500 kw扬程：1-10 m 流量：350-50000 m³/h2、QZB 潜水轴流泵功率：15-2500 kw扬程：1-10 m流量：350-50000 m³/h 3、QHB 潜水混流泵功率：15-2500 kw扬程：1-10 m流量：350-50000 m³/h4、QZB 卧式潜水轴流泵功率: 15-2500 kw扬程: 1-10 m流量: 350-50000 m³/h5、ZLB 轴流泵功率: 15-2500 kw扬程: 1-10 m流量: 350-50000 m³/h6、QSZ 潜水轴流泵（中吸式）功率: 15-2500 kw扬程: 1-10 m流量: 350-50000 m³/h7、QSZ 漂浮式潜水轴流泵（中吸式）功率: 15-2500 kw扬程: 1-10 m流量: 350-50000 m³/h8、QZB 漂浮式潜水轴流泵（底吸式）功率: 15-2500 kw扬程: 1-10 m流量: 350-50000 m³/h9、HW 混流泵功率: 15-2500 kw扬程: 1-10 m流量: 350-50000 m³/h综上就是比较常见潜水泵有关型号规格参数的介绍，希望对大家进一步的了解有所帮助，同时，如想了解更多有关潜水泵知识可咨询德能泵业（天津）有限公司。
潜水轴流泵技术标准
潜水轴流泵1 范围本标准规定了潜水轴流泵（以下简称“电泵”）的型式、基本参数、技术要求、检验规则、试验方法、标志、包装等。
本标准适用于输送清水以及物理、化学性质与此类似的液体排放的三相电泵。
流量550～11000m3/h，扬程1.5～12m，轴功率3.5～285kW。
2 引用标准下列标准所包含的条文通过在本标准中引用而构成本标准的条文，在出版时，所示版本均为有效。
这些标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 191-90 包装储运图示标志GB 755-87 旋转电机基本技术要求GB/T 1176-87 铸造铜合金技术条件GB 1220-92 不锈钢棒GB 2828-87 逐批检查计数抽样程序及抽样表（适用于连续批量的检查）GB 3216-89 离心泵、混流泵、轴流泵和旋涡泵试验方法GB 4942.1-85 电机、外壳防护等级GB 5013.2-85 额定电压450/750V及以下橡皮绝缘软电缆第二部分：通用橡套软电缆GB 7021-86 离心泵名词术语GB 9112-88 钢制法兰管类型GB 9239-88 刚性转子平衡品质许用不平衡的确定GB 9439-88 灰铸铁件GB/T 12785-91 潜水电泵试验方法GB/T 13306-91 混流泵、轴流泵技术条件GB/T 13308-91 标牌GB/T 13384-92 机电产品包装通用技术条件CJ 18-86 污水排入城市下水道水质标准JB 5274-91 Y系列(IP44)三相异步电动机技术条件（机座号355）JB/Z 294-87 交流低压电机散嵌绕组匝间绝缘试验方法JB/Z 346-89 交流低压电机散嵌绕组匝间绝缘试验限值ZB K22 007-88 Y系列(IP44)三相异步电动机技术条件（机座号80～315）3 定义术语按GB 7021和GB/T 13008中的规定。
4 型号4.1电泵标记用汉语拼音字母和阿拉伯数字表示。

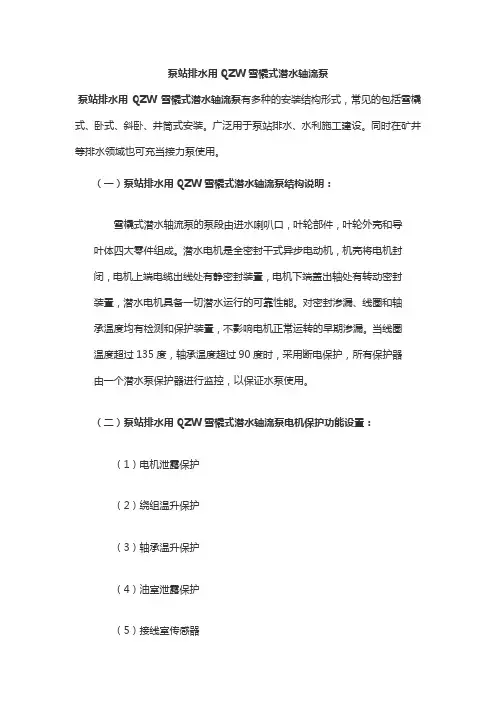

泵站排水用QZW雪橇式潜水轴流泵
泵站排水用QZW雪橇式潜水轴流泵
泵站排水用QZW雪橇式潜水轴流泵有多种的安装结构形式，常见的包括雪橇式、卧式、斜卧、井筒式安装。
广泛用于泵站排水、水利施工建设。
同时在矿井等排水领域也可充当接力泵使用。
（一）泵站排水用QZW雪橇式潜水轴流泵结构说明：
雪橇式潜水轴流泵的泵段由进水喇叭口，叶轮部件，叶轮外壳和导叶体四大零件组成。
潜水电机是全密封干式异步电动机，机壳将电机封
闭，电机上端电缆出线处有静密封装置，电机下端盖出轴处有转动密封
装置，潜水电机具备一切潜水运行的可靠性能。
对密封渗漏、线圈和轴
承温度均有检测和保护装置，不影响电机正常运转的早期渗漏。
当线圈
温度超过135度，轴承温度超过90度时，采用断电保护，所有保护器
由一个潜水泵保护器进行监控，以保证水泵使用。
（二）泵站排水用QZW雪橇式潜水轴流泵电机保护功能设置：（1）电机泄露保护
（2）绕组温升保护
（3）轴承温升保护
（4）油室泄露保护
（5）接线室传感器
（三）泵站排水用QZW雪橇式潜水轴流泵供货范围：
（1）潜水轴流泵：水利件、潜水电机，引出电缆。
（2）动力电缆：三加一规格，潜水电缆。
（3）井筒附件：主井筒，三通，井盖，拍门，穿墙管等。
（4）控制系统：自耦减压、软启动等控制系统。
（5）信号传输系统：信号电缆、液位装置等。
泵站排水用QZW雪橇式潜水轴流泵通过调节叶片的不同安装角度，可以实现不同排水期的不同排水量、排水扬程的排水工作。
在保证足够电机功率配置的情况下，可以使用在多种不同的场所，可做到一机多用。
轴流泵技术说明
轴流泵技术说明1、总体设计说明本项目泵站采用4台1800QZB-2.4带行星齿轮潜水轴流泵，叶轮直径1850mm。
单级设计流量12.81m³/s，设计扬程2.4m。
配套630KW-6P，10KV潜水电机，通过行星齿轮箱减速，水泵转速210r/min。
整个潜水轴流泵机组呈一字型布置，整体预制混凝土井筒安装方式，采用簸箕型进水流道、混凝土蜗壳出水流道，出水口设2.4m×2.4m自由式侧翻双开式拍门。
2、性能保证（1）水泵机组在额定转速、设计扬程工况时，其流量满足设计要求；在最高扬程和最低扬程时均能安全稳定运行。
（2）机组的整机使用寿命应不低于30年（其中绝缘使用寿命不小于8年，机械密封使用寿命不小于20000小时，轴承使用寿命不小于50000小时），首次无故障运行时间不小于8000小时。
潜水泵淹没水下不开机，间隔时间可达10个月以上（没有外加条件）。
（3）水泵临界汽蚀余量（NPSH）应不大于GB/T13006《离心泵、混流泵和轴流泵汽蚀余量》标准。
确保在最低装置扬程、最低内河水位运行时，不发生汽蚀。
汽蚀损坏保证期为累计运行8000h，水泵叶轮在汽蚀保证期内总失重量不超过0.5D²kg（D为叶轮直径，以米计）。
单个叶片的空蚀质量或体积不得超过整个转轮的0.4倍。
叶轮及过流部件任何汽蚀面积上允许最大剥落深度不应超过5D0.4mm （D为叶轮直径，以米计，剥落深度为从母材的原始表面量起）。
（4）泵允许反转，在最大反转速度下历时2min，泵组不允许有损坏。
（5）潜水电泵可从出水流道或钢制井筒内方便的吊出或吊入，泵组依靠自身重量紧密而平衡地安装在耦合座上，无需任何紧固件紧固。
（6）应保证在运行范围内的任何工况，泵均能稳定运行，无有害振动和噪音及其它有害水力现象存在。
（7）水泵设计应重视泵组在长时间停机后，能顺利启动的问题，对此有相应措施；确保电压等级为10kV潜水电机的定子绕组对机壳的冷态试验绝缘电阻在200MΩ以上，380V潜水电机冷态试验绝缘电阻在50MΩ以上。
QZB潜水轴流泵介绍以及工作原理
QZB潜水轴流泵介绍以及工作原理
QZB轴流潜水电泵可广泛用于工矿船、城市给排水、农田排灌、电站给排水等低扬程、大流量场合。
一、QZB潜水轴流泵结构说明：
QZB潜水轴流泵的潜水电机置于泵的上方，潜水电机为干式结构，采用F级绝缘，可靠的机械密封及辅助密封，并设有泄漏和内部绕组、轴承温升保护装置，配备控制柜、运行可靠，运载水质和环境适应广、叶片可调、工况范围大。
从进水口方向看，叶轮为反方向旋转。
当电机功率在315KW以下时，电压采用380V或600V，当电机功率在315 KW以上时，电压采用6KV或10KV。
二、QZB潜水轴流泵的工作原理：
轴流泵是依靠叶轮旋转时叶片对水流产生的升力而工作的，这种泵由于水流进叶轮和流出导叶都是沿轴向的，故称为轴流泵。
轴流泵的叶片剖面与飞机的机翼剖面形状相似，一般称这类形状的叶片为翼型，其工作原理和飞机飞行原理相仿。
三、QZB潜水轴流泵的特点：。
潜水轴流混流泵ZQ、HQ系列
!"#$
3.
!"#$%&'
!"#$%&=^ii=qeb=ofdeq=ql=^iqbo=qb`eklildv=al`rjbkqp=obpbosba
7
ZQ HQ
!"#$
ZQ,HQ SERIES AXIAL-FLOW AND MIXED-FLOW PUMPS
!"#
ZQ1250-2
ZQ1250-2
Q (m3/h) -6 -4 -2 0 +2 +4 636.8 537.5 425.5 691.6 584.3 439.2 746.6 601.9 460.8 806.4 668.5 533.9 855 703.8 574.6 887.8 740.2 601.6 (L/s)
!"
P H n (m) (r/min) 3.24 5.92 7.46 3.18 6.11 7.81 3.18 6.29 8.03 3.33 6.32 7.92 3.41 6.48 8.18 3.7 6.66 8.33 8.6 11.1 12.3 9.1 12.3 13.2 9.8 13 14.3 11.1 14.5 15.6 12.1 15.7 17.4 13.6 17 18.5 (kW) ! 15 15 15 18.5 18.5 22 (%) 65.7 77.9 70.6 65.7 79.1 70.6 65.7 79.1 70.6 65.7 79.3 73.7 65.7 79.1 73.7 65.7 79.1 73.7 (mm)
!"
P H n (m) (r/min) 2.22 2.8 3.68 2.03 2.85 3.99 1.98 2.92 4.19 2.04 2.92 4.34 2.2 3.08 4.35 2.42 3.09 4.17 4.4 5.1 6.1 4.6 5.7 7.2 4.9 6.3 8.1 5.4 6.8 9 6.2 7.5 9.8 7.2 8.1 10.3 (kW) ! 7.5 7.5 11 11 11 15 (%) 76.7 78.3 76.7 76.7 79.8 76.7 76.7 80.4 76.7 76.7 80.7 76.7 76.7 81.2 76.7 76.7 80.9 76.7 (mm)
潜水轴流泵规格整理
材料名称规格单位潜水轴流泵350BQZ-70 功率 22台潜水轴流泵350BQZ-70 功率 30台潜水轴流泵350BQZ-70 功率 30台潜水轴流泵350BQZ-70 功率 40台潜水轴流泵350BQZ-70 功率 40台潜水轴流泵350BQZ-7D 功率 7.5台潜水轴流泵350BQZ-7D 功率 11台潜水轴流泵350BQZ-7D 功率 11台潜水轴流泵350BQZ-7D 功率 15台潜水轴流泵350BQZ-100 功率 22台潜水轴流泵350BQZ-100 功率 22台潜水轴流泵350BQZ-100 功率 22台潜水轴流泵350BQZ-100 功率 22台潜水轴流泵350BQZ-100 功率 30台潜水轴流泵350BQZ-100 功率 30台潜水轴流泵350BQZ-125 功率 18.5台潜水轴流泵350BQZ-125 功率 18.5台潜水轴流泵350BQZ-125 功率 22台潜水轴流泵350BQZ-125 功率 37台潜水轴流泵350BQZ-125 功率 37台潜水轴流泵500BQZ-50 功率 75台潜水轴流泵500BQZ-50 功率 75台潜水轴流泵500BQZ-50 功率 75台潜水轴流泵500BQZ-50 功率 75台潜水轴流泵500BQZ-50 功率 90台潜水轴流泵500BQZ-50 功率 90台潜水轴流泵500BQZ-5D 功率 30台潜水轴流泵500BQZ-5D 功率 30台潜水轴流泵500BQZ-5D 功率 37台潜水轴流泵500BQZ-5D 功率 37台潜水轴流泵500BQZ-5D 功率 45台潜水轴流泵500BQZ-5D 功率 45台潜水轴流泵500BQZ-70 功率 55台潜水轴流泵500BQZ-70 功率 55台潜水轴流泵500BQZ-70 功率 55台潜水轴流泵500BQZ-70 功率 55台潜水轴流泵500BQZ-70 功率 55台潜水轴流泵500BQZ-7D 功率 30台潜水轴流泵500BQZ-70D 功率 30台潜水轴流泵500BQZ-70D 功率 30台潜水轴流泵500BQZ-70D 功率 30台潜水轴流泵500BQZ-70D 功率 30台潜水轴流泵500BQZ-100 功率 55台潜水轴流泵500BQZ-100 功率 55台潜水轴流泵500BQZ-100 功率 55台潜水轴流泵500BQZ-100 功率 55台潜水轴流泵500BQZ-100 功率 65台潜水轴流泵500BQZ-100 功率 65台潜水轴流泵500BQZ-125 功率 30台潜水轴流泵500BQZ-125 功率 37台潜水轴流泵500BQZ-125 功率 45台潜水轴流泵500BQZ-125 功率 55台潜水轴流泵500BQZ-125 功率 55台潜水轴流泵500BQZ160 功率 37台潜水轴流泵500BQZ160 功率 37台潜水轴流泵500BQZ160 功率 45台潜水轴流泵600BQZ-100 功率 55台潜水轴流泵600BQZ-160 功率 37台潜水轴流泵600BQZ-160 功率 45台潜水轴流泵600BQZ-160 功率 45台潜水轴流泵700BQZ-50 功率 132台潜水轴流泵700BQZ-50 功率 132台潜水轴流泵700BQZ-50 功率 160台潜水轴流泵700BQZ-50 功率 160台潜水轴流泵700BQZ-50 功率 185台潜水轴流泵700BQZ-50 功率 185台潜水轴流泵700BQZ-5D 功率 75台潜水轴流泵700BQZ-5D 功率 75台潜水轴流泵700BQZ-5D 功率 90台潜水轴流泵700BQZ-5D 功率 90台潜水轴流泵700BQZ-5D 功率 110台潜水轴流泵700BQZ-70 功率 160台潜水轴流泵700BQZ-70 功率 160台潜水轴流泵700BQZ-70 功率 160台潜水轴流泵700BQZ-70 功率 160台潜水轴流泵700BQZ-70 功率 160台潜水轴流泵700BQZ-70D 功率 80台潜水轴流泵700BQZ-70D 功率 80台潜水轴流泵700BQZ-70D 功率 80台潜水轴流泵700BQZ-70D 功率 80台潜水轴流泵700BQZ-70D 功率 80台潜水轴流泵700BQZ-70※功率 132台潜水轴流泵700BQZ-70※功率 132台潜水轴流泵700BQZ-70※功率 132台潜水轴流泵700BQZ-70※功率 132台潜水轴流泵700BQZ-70※功率 160台潜水轴流泵700BQZ-70※功率 160台潜水轴流泵700BQZ-100 功率 110台潜水轴流泵700BQZ-100 功率 132台潜水轴流泵700BQZ-100 功率 132台潜水轴流泵700BQZ-100 功率 160台潜水轴流泵700BQZ-100 功率 185台潜水轴流泵700BQZ-100 功率 185台潜水轴流泵700BQZ-100D 功率 55台潜水轴流泵700BQZ-100D 功率 75台潜水轴流泵700BQZ-100D 功率 75台潜水轴流泵700BQZ-100D 功率 75台潜水轴流泵700BQZ-100D 功率 90台潜水轴流泵700BQZ-100D 功率 110台潜水轴流泵700BQZ-125 功率 90台潜水轴流泵700BQZ-125 功率 110台潜水轴流泵700BQZ-125 功率 132台潜水轴流泵700BQZ-125 功率 160台潜水轴流泵700BQZ-125 功率 160台潜水轴流泵700BQZ-125D 功率 45台潜水轴流泵700BQZ-125D 功率 55台潜水轴流泵700BQZ-125D 功率 75台潜水轴流泵700BQZ-125D 功率 90台潜水轴流泵700BQZ-125D 功率 90台潜水轴流泵700BQZ-160 功率 90台潜水轴流泵900BQZ-50 功率 250台潜水轴流泵900BQZ-50 功率 280台潜水轴流泵900BQZ-50 功率 315台潜水轴流泵900BQZ-50 功率 355台潜水轴流泵900BQZ-70 功率 160台潜水轴流泵900BQZ-70 功率 160台潜水轴流泵900BQZ-70 功率 160台潜水轴流泵900BQZ-70 功率 185台潜水轴流泵900BQZ-70 功率 185台潜水轴流泵900BQZ-70※功率 220台潜水轴流泵900BQZ-70※功率 250台潜水轴流泵900BQZ-70※功率 250台潜水轴流泵900BQZ-70※功率 280台潜水轴流泵900BQZ-70※功率 315台潜水轴流泵900BQZ-100 功率 220台潜水轴流泵900BQZ-100 功率 220台潜水轴流泵900BQZ-100 功率 250台潜水轴流泵900BQZ-100 功率 250台潜水轴流泵900BQZ-100 功率 250台潜水轴流泵900BQZ-100 功率 250台潜水轴流泵900BQZ-100D 功率 132台潜水轴流泵900BQZ-100D 功率 132台潜水轴流泵900BQZ-100D 功率 132台潜水轴流泵900BQZ-100D 功率 160台潜水轴流泵900BQZ-100D 功率 160台潜水轴流泵900BQZ-100D 功率 160台潜水轴流泵900BQZ-125 功率 115台潜水轴流泵900BQZ-125 功率 132台潜水轴流泵900BQZ-125 功率 160台潜水轴流泵900BQZ-160 功率 90台潜水轴流泵900BQZ-160 功率 110台潜水轴流泵900BQZ-160 功率 132台潜水轴流泵350BQH-50 功率 45台潜水轴流泵500BQH-50 功率 65台潜水轴流泵500BQH-50 功率 75台潜水轴流泵500BQH-50 功率 90台潜水轴流泵500BQH-50 功率 100台潜水轴流泵500BQH-50A 功率 55台潜水轴流泵500BQH-50A 功率 75台潜水轴流泵500BQH-50A 功率 75台潜水轴流泵500BQH-50A 功率 75台潜水轴流泵500BQH-50A 功率 75台潜水轴流泵600BQH-50 功率 95台潜水轴流泵600BQH-50 功率 115台潜水轴流泵600BQH-50 功率 132台潜水轴流泵600BQH-50 功率 132台潜水轴流泵600BQH-50A 功率 95台潜水轴流泵600BQH-50A 功率 95台潜水轴流泵600BQH-50A 功率 115台潜水轴流泵600BQH-50A 功率 132台潜水轴流泵700BQH-50 功率 110台潜水轴流泵700BQH-50 功率 110台潜水轴流泵700BQH-50 功率 132台潜水轴流泵700BQH-50 功率 160台潜水轴流泵900BQH-50D 功率 160台潜水轴流泵900BQH-50D 功率 185台潜水轴流泵900BQH-50D 功率 185台潜水轴流泵900BQH-50D 功率 250台潜水轴流泵900BQH-50D 功率 250台。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QZ系列潜水轴流泵
QZ系列潜水轴流泵
QZ系列潜水轴流泵是特别为大流量、较低扬程场合设计的。
潜水轴流泵使用扬程一般在10米以下。
本产品是传统轴流泵的最佳替代产品，电机与水泵构成一体，潜入水中
运行，具有传统机组无法比拟的一系列优点。
在农业中，用于灌溉与排水：在市政中用于排雨水、轻度污水；在工业中用于给以用水、冷却水及原水供应；在水利中用于调水
工程。
适宜用于输送清水或者轻度污水。
泵名义出水口径有350、500、600、700、800、900、1000、1200、1400、1600、1800mm等口径。
由于电机与水泵构成一体，现场无需进行耗工、耗时、复杂的轴线对中装配程序，安装十分方便、快杰，因此可不预留备用泵的机位，将备用泵存于库房，节省泵站进水池的投资。
由于潜入水中运行，可大大简化泵站及建筑结构工程，减少安装面积，节约泵站
总造价的30~40%。
泵在水中运行，水流从电机周围流过，噪声低，电机冷却条件好。
可以建为地下泵站，保持地面的环境风貌。
采用潜水电泵，是解决在水位涨落大的沿江、湖泊地区建泵站和防洪问题最彻底的方法，省去了机泵间的长轴，提高了运行安全可靠性。
叶轮采用目前最先进的水力模型换算所得，性能优良、稳定、成熟。
选择较小的nD值，
抗汽蚀性能好，确保运行平稳。
两套独立的机械密封，使电机与泵密封隔离；上下串联安装，提供多重保险，提高了可靠性。
油室运用油润滑并冷却密封，在电机与所输送的介质之间起到隔离作用。
内留的体积可减缓油室内压力的升高。
机组启动瞬间，电机启动力矩的反作用力矩，常常会使机组整体向相反方向旋转，防转装置能解决这种问题。
轴承采用滚动轴承，能够承受所有的轴向和径向负荷，并完全与泵输送的介质分开。
泵与电机同轴，结构紧凑，轴伸尽量缩短，从设计上减小挠度，运动时振动小，密封和轴
承寿命更长。
高性能鼠笼式感应电机，特别为潜水泵设计制造，符合GB755标准。
绝缘等级为F级，最高工作温度可达135℃.随功率不同,可采用380V、660V、3KV、6KV、10KV等电压等级，对高电压电机采用两次VPI绝缘工艺，确保绝缘可靠。
电机外壳直
接将热量传到周围介质中，热量被周围的水流带走。
大功率高电压电机，采用内风道散热专利技术，使得三相绕组温升低、温度场分布均匀。
潜水泵装有多道保护装置，可把
引线引至电控箱。
保护装置有：过载、缺相、泄漏、超温、湿度，浸水保护等（视泵的结构不同而有差别）。
QZ系列潜水轴流泵一般采用开敞式进水，安装形式为悬吊式安装、钢制井筒式安装、混凝土预制井筒式安装。
悬吊式安装、钢制井筒式安装提供
整套井筒，混凝土预制井筒式安装提供安装底座（含防转装置）、井盖装置。
较大的潜水泵（一般叶轮直径在1米以上），采用带封闭进水流道的安装形
式。
订货须知：
1、注明准确的产品型号和产品名称、安装形式、性能参数（流量、扬程、电机功率）和使用电压。
2、控制柜应注明起起动方式（直接起动、自藕降压起动、可控硅软起动）、液位控制方式（浮球液位、压力变送器数显液位）、安装形式（户内型、户外型）
3、如需配端子箱，应注明是控制型还是接线型。
4、潜水泵潜水电缆正常供货长度为10M，若用户有特殊要求，请予注明。
