传感器实验报告
磁阻传感器实验报告
磁阻传感器实验报告磁阻传感器实验报告引言磁阻传感器是一种常见的传感器，它能够通过测量磁场的变化来检测物体的位置、速度和方向等信息。
在本次实验中，我们将对磁阻传感器进行测试，并探讨其工作原理、应用领域以及优缺点等方面的内容。
实验目的本次实验的主要目的是通过实际操作，了解磁阻传感器的基本原理和特性，并掌握其在实际应用中的使用方法。
实验材料和仪器本次实验所需的材料和仪器包括：磁阻传感器、磁铁、电源、示波器、导线等。
实验步骤1. 将磁阻传感器连接到电源，并将示波器的探头连接到传感器的输出端口。
2. 将磁铁靠近传感器，并观察示波器上的波形变化。
3. 调整磁铁与传感器之间的距离，观察示波器上波形的变化情况。
4. 将磁铁移动到传感器的不同位置，观察示波器上波形的变化。
实验结果与分析通过实验观察，我们可以发现当磁铁靠近传感器时，示波器上的波形会发生明显的变化。
这是因为磁铁的磁场会影响传感器内部的磁阻元件，导致输出信号的变化。
当磁铁与传感器的距离增加时，波形的振幅会逐渐减小，直至消失。
这是因为磁铁的磁场强度随距离的增加而减弱，无法对传感器产生足够的影响。
根据实验结果，我们可以得出结论：磁阻传感器的输出信号与磁场的强度和方向有关，距离磁场源越近，输出信号的幅度越大。
这一特性使得磁阻传感器在许多应用领域中得到了广泛的应用。
应用领域磁阻传感器由于其灵敏度高、精度高、成本低等优点，被广泛应用于许多领域，如汽车、航空航天、机器人、医疗设备等。
在汽车领域，磁阻传感器可以用于测量转向角、车速、加速度等参数，以实现车辆的自动控制和安全性能的提升。
在航空航天领域，磁阻传感器可以用于导航、姿态控制等方面，为飞行器的精确控制提供支持。
在机器人领域，磁阻传感器可以用于测量机器人的位置和姿态，实现精确的运动控制。
在医疗设备领域，磁阻传感器可以用于监测患者的心率、血压等生理参数，为医疗诊断和治疗提供数据支持。
优缺点分析磁阻传感器作为一种常见的传感器，具有以下优点：首先，磁阻传感器的灵敏度高，能够对微小的磁场变化做出反应；其次，磁阻传感器的响应速度快，可以实时监测磁场的变化；此外，磁阻传感器的成本相对较低，易于大规模生产和应用。
传感器传感器技术实验报告
传感器传感器技术实验报告传感器传感器技术实验报告引言：传感器是现代科技发展中的重要组成部分，它可以将物理量或化学量转化为可测量的电信号。
传感器技术的应用范围广泛，涵盖了医疗、环境监测、工业生产等多个领域。
本报告将介绍我们在传感器实验中的设计、搭建和测试过程，以及实验结果的分析和讨论。
实验目的：本次实验的目的是研究和测试不同类型的传感器，包括温度传感器、光敏传感器和压力传感器。
通过实验，我们希望了解传感器的工作原理、特性和应用，并能够根据实验结果对传感器进行评估和比较。
实验材料和方法：我们使用了温度传感器、光敏传感器和压力传感器作为实验材料。
在实验过程中，我们采用了以下方法进行测试：1. 温度传感器实验：a) 将温度传感器连接到电路中，并通过示波器监测输出信号。
b) 在不同温度下，记录传感器输出信号的变化，并绘制温度-电压曲线。
c) 分析曲线，评估温度传感器的灵敏度和稳定性。
2. 光敏传感器实验：a) 将光敏传感器连接到电路中，并通过示波器监测输出信号。
b) 在不同光照条件下，记录传感器输出信号的变化，并绘制光照强度-电压曲线。
c) 分析曲线，评估光敏传感器的响应速度和线性度。
3. 压力传感器实验：a) 将压力传感器连接到电路中，并通过示波器监测输出信号。
b) 在不同压力条件下，记录传感器输出信号的变化，并绘制压力-电压曲线。
c) 分析曲线，评估压力传感器的灵敏度和可靠性。
实验结果和分析：在温度传感器实验中，我们观察到温度升高时传感器输出信号也随之增加，呈现出较好的线性关系。
这表明温度传感器对温度的变化非常敏感，并且具有较高的稳定性。
在光敏传感器实验中，我们发现光照强度越高，传感器输出信号也越大。
然而，当光照强度超过一定范围时，传感器的输出信号不再线性变化，这可能是由于传感器的饱和效应导致的。
在压力传感器实验中，我们发现压力越大，传感器输出信号也越高。
这表明压力传感器对压力的变化具有较好的灵敏度和可靠性。
西安科技大学电阻压力传感器物理实验报告
西安科技大学电阻压力传感器物理实验报告西安科技大学电阻压力传感器物理实验报告一、实验目的了解扩散硅压阻式压力传感器测量压力的原理和方法。
二、基本原理扩散硅压阻式压力传感器在单晶硅的基片上扩散出P 型或N 型电阻条，接成电桥。
在压力作用下根据半导体的压阻效应，基片产生应力，电阻条的电阻率产生很大变化，引起电阻的变化，我们把这一变化引入测量电路，则其输出电压的变化反映了所受到的压力变化。
三、实验器材主机箱、压阻式压力传感器、压力传感器实验模板、引压胶管。
四、实验步骤1、将压力传感器安装在实验模板的支架上，根据图4-1 连接管路和电路（主机箱内的气源部分，压缩泵、贮气箱、流量计已接好）。
引压胶管一端插入主机箱面板上气源的快速接口中（注意管子拆卸时请用双指按住气源快速接口边缘往内压，则可轻松拉出），另一端口与压力传感器相连。
压力传感器引线为4芯线：1端接地线，2端为U0＋，3端接＋4V电源，4端为Uo－。
图4-1 压阻式压力传感器测压实验安装、接线图2、实验模板上RW2用于调节放大器零位，RW1调节放大器增益。
按图4-1将实验模板的放大器输出V02 接到主机箱电压表的Vin插孔，将主机箱中的显示选择开关拨到2V 档，合上主机箱电源开关，RW1 旋到满度的1／3 位置（即逆时针旋到底再顺时针旋2圈），仔细调节RW2使主机箱电压表显示为零。
3、合上主机箱上的气源开关，启动压缩泵，逆时针旋转转子流量计下端调压阀的旋钮，此时可看到流量计中的滚珠向上浮起悬于玻璃管中，同时观察气压表和电压表的变化。
4、调节流量计旋钮，使气压表显示某一值，观察电压表显示的数值。
5、仔细地逐步调节流量计旋钮，使压力在2～18KPa之间变化，每上升1KPa 气压分别读取电压表读数，将数值列于表4-1。
表4-1P(KPa)2345678910Vo(p-p)P(KPa)1112131415161718Vo(p-p)6、画出实验曲线计算本系统的灵敏度和非线性误差。

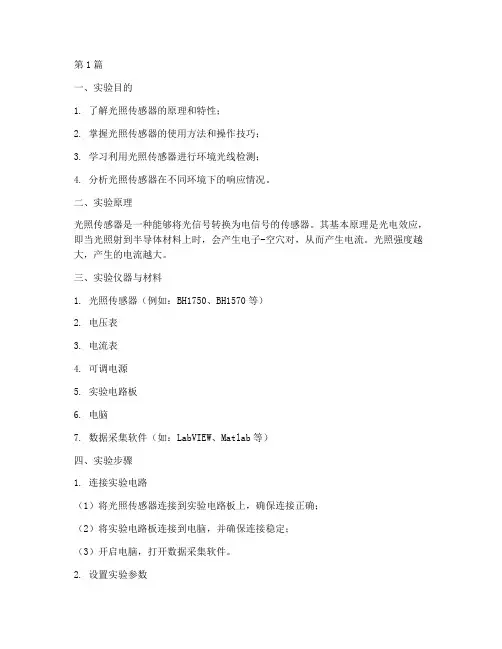

光照传感器实验实验报告(3篇)
第1篇一、实验目的1. 了解光照传感器的原理和特性；2. 掌握光照传感器的使用方法和操作技巧；3. 学习利用光照传感器进行环境光线检测；4. 分析光照传感器在不同环境下的响应情况。
二、实验原理光照传感器是一种能够将光信号转换为电信号的传感器。
其基本原理是光电效应，即当光照射到半导体材料上时，会产生电子-空穴对，从而产生电流。
光照强度越大，产生的电流越大。
三、实验仪器与材料1. 光照传感器（例如：BH1750、BH1570等）2. 电压表3. 电流表4. 可调电源5. 实验电路板6. 电脑7. 数据采集软件（如：LabVIEW、Matlab等）四、实验步骤1. 连接实验电路（1）将光照传感器连接到实验电路板上，确保连接正确；（2）将实验电路板连接到电脑，并确保连接稳定；（3）开启电脑，打开数据采集软件。
2. 设置实验参数（1）根据光照传感器的说明书，设置相应的参数，如量程、采样频率等；（2）根据实验需求，调整可调电源的输出电压。
3. 实验操作（1）将光照传感器放置在实验台上，确保其与被测物体平行；（2）启动数据采集软件，开始采集数据；（3）调整可调电源的输出电压，观察光照传感器输出电流的变化；（4）记录不同电压下光照传感器的输出电流值。
4. 数据分析（1）绘制光照传感器输出电流与电压的关系曲线；（2）分析光照传感器在不同电压下的响应情况，判断其线性度；（3）比较不同光照传感器在相同条件下的性能差异。
五、实验结果与分析1. 光照传感器输出电流与电压的关系曲线如图所示。
从图中可以看出，光照传感器在低电压区域具有较好的线性度，而在高电压区域线性度较差。
2. 在不同电压下，光照传感器的输出电流变化较大。
当电压较低时，光照传感器的输出电流变化较为缓慢；当电压较高时，光照传感器的输出电流变化较快。
3. 比较不同光照传感器在相同条件下的性能差异，发现BH1750光照传感器的线性度较好，响应速度较快。
六、实验结论1. 光照传感器是一种能够将光信号转换为电信号的传感器，具有响应速度快、线性度好等特点；2. 通过调整可调电源的输出电压，可以改变光照传感器的输出电流；3. BH1750光照传感器在相同条件下具有较好的线性度和响应速度。
霍尔传感器实验报告
一、实验目的1. 了解霍尔效应的原理及其在电量、非电量测量中的应用。
2. 熟悉霍尔传感器的工作原理及其性能。
3. 掌握开关型霍尔传感器测量电流和电压的方法。
4. 通过实验验证霍尔传感器在实际测量中的应用效果。
二、实验原理霍尔效应是指当电流垂直于磁场通过导体时，在导体的垂直方向上会产生一个与电流和磁场方向都垂直的电压。
这种现象称为霍尔效应。
霍尔电压的大小与电流、磁场强度以及导体材料的霍尔系数有关。
霍尔传感器利用霍尔效应将磁场变化转换为电压信号，从而实现磁场的测量。
根据霍尔元件的输出特性，可以将霍尔传感器分为开关型霍尔传感器和线性霍尔传感器。
三、实验器材1. 霍尔传感器2. 信号源3. 电流表4. 电压表5. 直流稳压电源6. 磁场发生器7. 电阻箱8. 连接线四、实验步骤1. 将霍尔传感器、信号源、电流表、电压表、直流稳压电源、磁场发生器和电阻箱等器材连接成实验电路。
2. 调节直流稳压电源输出电压，使霍尔传感器工作在合适的工作电压范围内。
3. 调节信号源输出电流，使霍尔传感器工作在合适的工作电流范围内。
4. 改变磁场发生器的磁场强度，观察霍尔传感器输出电压的变化。
5. 测量不同磁场强度下霍尔传感器的输出电压，记录实验数据。
6. 根据实验数据，分析霍尔传感器的输出特性。
五、实验数据与分析1. 霍尔传感器输出电压与磁场强度的关系根据实验数据，绘制霍尔传感器输出电压与磁场强度的关系曲线。
从曲线可以看出，霍尔传感器输出电压与磁场强度呈线性关系。
2. 霍尔传感器输出电压与电流的关系根据实验数据，绘制霍尔传感器输出电压与电流的关系曲线。
从曲线可以看出，霍尔传感器输出电压与电流呈线性关系。
六、实验结果与结论1. 实验结果表明，霍尔传感器输出电压与磁场强度、电流均呈线性关系，符合霍尔效应的原理。
2. 霍尔传感器具有响应速度快、精度高、抗干扰能力强等优点，在实际测量中具有广泛的应用前景。
3. 通过本实验，掌握了霍尔传感器的工作原理、性能特点和应用方法。
烟雾传感器实验实验报告(3篇)
第1篇一、实验目的1. 了解烟雾传感器的原理和特性；2. 掌握烟雾传感器的应用领域；3. 学会使用烟雾传感器进行烟雾浓度检测；4. 提高动手实践能力。
二、实验原理烟雾传感器是一种将烟雾浓度转换为电信号的装置。
当烟雾浓度超过设定阈值时，传感器输出高电平信号，表示有烟雾存在；当烟雾浓度低于设定阈值时，传感器输出低电平信号，表示无烟雾。
烟雾传感器通常采用光散射原理进行检测。
当烟雾进入传感器内部时，部分光线被散射，散射光被传感器接收并转换成电信号。
根据散射光的强弱，可以判断烟雾浓度。
三、实验器材1. 烟雾传感器（MQ-2型）1个；2. Arduino开发板1块；3. 连接线若干；4. 电源适配器1个；5. 气球若干；6. 烟雾发生器1个（可选）。
四、实验步骤1. 将烟雾传感器连接到Arduino开发板的模拟输入端（A0）；2. 将Arduino开发板连接到计算机，并安装Arduino IDE；3. 编写程序，设置烟雾传感器的阈值，并实时读取模拟输入端的数据；4. 通过串口监视器查看烟雾浓度变化情况；5. 使用气球或烟雾发生器模拟烟雾，观察传感器输出信号变化；6. 调整阈值，观察烟雾浓度与传感器输出信号的关系。
五、实验结果与分析1. 当无烟雾时，传感器输出低电平信号，串口监视器显示“无烟雾”；2. 当有烟雾时，传感器输出高电平信号，串口监视器显示“有烟雾”；3. 通过调整阈值，可以控制烟雾浓度检测的灵敏度。
六、实验结论1. 烟雾传感器可以有效地检测烟雾浓度，并在有烟雾时输出高电平信号；2. 通过调整阈值，可以控制烟雾浓度检测的灵敏度；3. 本实验验证了烟雾传感器的原理和应用，为后续烟雾报警系统的研究奠定了基础。
七、实验注意事项1. 实验过程中，注意安全，避免烟雾对人体的危害；2. 烟雾传感器对温度和湿度敏感，实验时尽量保持环境温度和湿度稳定；3. 实验过程中，注意观察传感器输出信号的变化，以便及时调整阈值。
温度传感器实验报告
温度传感器实验报告温度传感器实验报告引言：温度传感器是一种常见的传感器，广泛应用于工业自动化、环境监测、医疗设备等领域。
本实验旨在通过对温度传感器的实际应用和实验验证，探索其原理和性能。
一、温度传感器的原理温度传感器是一种能够感知周围环境温度并将其转换为电信号的器件。
常见的温度传感器有热电偶、热敏电阻和半导体温度传感器等。
热电偶是利用两种不同金属的导线通过热电效应产生的电势差来测量温度的传感器。
当两种导线的接触点温度不同，就会产生一个电势差，通过测量这个电势差可以得到温度值。
热敏电阻是一种电阻值随温度变化而变化的传感器。
常见的热敏电阻有铂电阻和镍电阻等。
当温度升高时，电阻值会增加；反之，温度降低时，电阻值会减小。
半导体温度传感器是一种基于半导体材料电阻随温度变化的原理进行温度测量的传感器。
半导体材料的电阻值与温度呈线性关系，通过测量电阻值的变化可以得到温度值。
二、实验目的本实验旨在通过实际操作和数据记录，验证温度传感器的性能和准确度，并了解不同类型温度传感器的特点和适用范围。
三、实验材料和方法材料：温度传感器、温度计、数字万用表、电源、导线等。
方法：1. 将温度传感器连接到电源和数字万用表上，确保电路连接正确。
2. 使用温度计测量环境温度，并记录下来作为参考值。
3. 打开电源，观察数字万用表上的温度显示，并记录下来。
4. 在不同温度下重复步骤3，记录不同温度下的温度传感器输出值。
四、实验结果与分析通过实验记录的数据，我们可以得到不同温度下温度传感器的输出值。
将这些数据绘制成图表，可以清晰地观察到温度传感器的响应特性和准确度。
根据实验结果，我们可以发现温度传感器的输出值与实际温度存在一定的误差。
这是由于温度传感器本身的精度和环境条件等因素所导致的。
在实际应用中，我们可以通过校准和修正来提高温度传感器的准确度。
此外，不同类型的温度传感器在不同温度范围内具有不同的优势和适用性。
热电偶适用于高温环境的测量，而半导体温度传感器则更适合于低温环境的测量。
传感器实验报告
传感器实验报告实验一金属箔式应变片单臂电桥实验数据处理线性拟合V=5.767*x-0.422 灵敏度为5.767思考题：（1） 本实验电路对直流稳压电源有何要求，对放大器有何要求。
直流稳压源输出应稳定，且不超过负载的额定值。
放大器应对差模信号有较好放大作用，无零漂或零漂小可忽略。
（2）将应变片换成横向补偿片后，又会产生怎样的数据，并根据其结构说明原因。
灵敏度将大幅度降低，线性性也将变差，电压随位移的变化将变得十分小。
因为横向补偿片原本是横向粘贴在悬梁臂上的，用于补偿应变片测量的横向效应。
在悬梁臂形变的时候，横向补偿片仅仅横向部分发生形变，而应变片敏感栅往往很粗而且有效长度短，因此阻值变化小。
实验二金属箔式应变片双臂电桥（半桥）实验数据处理V=11.95*x+0.778灵敏度为11.95思考题：（1）根据应变片受力情况变化，对实验结果作出解释。
在梁上下表面受力方向相反的应变片相当于将形变放大两倍，，因此，ΔV/ΔX大约是实验一中的两倍。
（2）将受力方向相反的两片应变片换成同方向应变片后，情况又会怎样。
同方向的两片应变片相互抵消，输出为零。
（3）比较单臂，半桥两种接法的灵敏度。
在相同形变量下，半桥的灵敏度约是单臂的两倍。
实验三金属箔式应变片四臂电桥(全桥)的静态位移性能V=24.15*x+1.4灵敏度问24.15思考题：（1）如果不考虑应变片的受力方向，结果又会怎样。
对臂应变片的受力方向应接成相同，邻臂应变片的受力方向相反，否则相互抵消没有输出（2）比较单臂，半桥，全桥各种接法的灵敏度。
在相同形变量下，半桥灵敏度约是单臂的两倍，全桥灵敏度越是半桥的两倍，即约为全桥的四倍。
实验四金属箔式应变片四臂电桥（全桥）振动时的幅频性能实验数据处理思考题：（1）在实验过程中，观察示波器读出频率与频率表示值是否一致，据此，根据应变片的幅频特性可作何应用。
不一致。
可以根据这个原理反向测出梁的震动频率，利用应变片读出峰值，在找到对应的频率值即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吉林大学珠海学院 《传感器原理及工程应用》课程实验指导书
主编：徐杭 主审：刘向阳 王丽
机电工程系2008年4月、前 言
本书是针对机电工程系机械设计制造及其自动化专业，与《传感器原理及工程应用》这门必修专业基础课相配套，所编写的一本实验指导书。《传感器原理及工程应用》课程实验是为了使学生更深刻地理解书本上的原理与结论，亲自动手进行验证，提高感性认识和解决实际问题的能力，使学生能更好地掌握理论知识。所以《传感器原理及工程应用》课程实验指导书是紧密结合理论知识，根据教学大纲要求以实验报告形式所编写的一本实验指导书。本实验指导书根据课时要求与课程的重点内容，一共编写了三个实验：金属箔式应变片——全桥性能实验，电容式传感器的位移特性实验，直流激励时霍尔传感器位移特性实验。实验内容包括实验目的、预习要点、基本原理、实验设备及仪器、实验说明及操作步骤、实验注意事项、思考题、实验报告等。由于编者水平有限，加之时间仓促，书中错误在所难免，恳请读者批评指正。
编 者2008年4月目 录 学生实验守则实验一 金属箔式应变片——全桥性能实验实验二 电容式传感器的位移特性实验实验三 直流激励时霍尔传感器位移特性实验 学生实验守则1、 学生必须按照教学计划规定时间，或预定的时间上实验课，不得迟到，早退或无故缺课。2、 必须遵守实验室的各项规章制度，服从实验教师指导，保持室内清洁，卫生，安静，有序。实验室内不得吸烟，接打手机。3、 遵守操作规程，注意人身安全。未经教师允许不许动用与本实验题目无关的仪器设备；凡因违反操作规程或擅自动用其他设备而造成损坏的，应按学校规定赔偿。4、 实验前必须认真阅读实验指导书，明确实验目的，理解实验原理，掌握实验步骤，填写实验报告中的相应内容；实验中要正确操作，仔细观察，认真记录实验数据，经教师签字后方可结束实验；课后要独立完成实验报告，并按时交给实验教师批阅。5、 实验完毕后，应将实验仪器及用过的工具清理复原，搞好室内卫生，关好水电门窗，经教师同意后方可离开实验室。
实验一 金属箔式应变片——全桥性能实验一．实验目的 了解全桥测量电路的原理及优点二．预习要点
1．什么是应变式传感器？它的工作原理是什么？ 2．什么叫应变效应？ 3．试述应变片温度误差的概念，产生原因和补偿办法。
4．什么是直流电桥？若按不同桥臂工作方式，可分为哪几种？ 三．基本原理 全桥测量电路中，将四个应变片接入到电桥中（受力性质相同的两个应变片接入电桥对边），当应变片初始阻值：R1=R2=R3=R4，当有应变产生时，其电阻变化值ΔR1=ΔR2=ΔR3=ΔR4时，其桥路输出电压U03=KEε。其输出灵敏度比半桥又提高一倍，非线性误差和温度误差均得到明显改善。四．实验设备及仪器
1．应变式传感器实验模板2．砝码3．数显表4．15V电源，5V电源五．实验内容与步骤
1. 应变片的安装位置如图1-1所示，应变式传感器已装到应变传感器模块上。传感器中各应变片已接入模板左上方的R1，R2，R3，R4。可用万用表进行测量，R1= R2= R3=R4=350Ω。2. 接入模板电源15V（从主控箱引入），检查无误后，合上主控箱电源开关，顺时针调节Rw2使之大致位置位于中间位置，再进行差动放大器调零，方法为：将差放的正、负输入端与地短接，输出端与主控箱面板上数显电压表输入端Vi相连，调节实验模板上调零电位器Rw3，使数显表为零，（数显表的切换开关打到2V档）。关闭主控箱电源。（注意：当Rw2的位置一旦确定，就不能改变。）3. 根据图1-2接线。R1，R2，为实验模板左上方的应变片，注意R2应和R1受力状态相反，即将传感器中两片受力相反（一片受拉，一片受压）的电阻应变片作为电桥的相邻边。接入桥路电源5V，此时应将5V地与15V地短接（因为不共地）。调节电桥调零电位器Rw1进行桥路调零。4. 在砝码盘上放置一个砝码，读取数显表数值，以后每增加一个砝码并读取相应的数显表值，直到200g砝码加完。记下实验结果填入表1-1，关闭电源。表1-1 全桥输出电压与加负载重量值重量（g） 电压（mv） 5. 根据表1-1计算系统灵敏度（ΔU：输出电压的变化量，ΔW：重量变化量）和非线性误差式中Δm（多次测量时的平均值）为输出值与拟合直线的最大偏差：yFS满量程输出平均值，此处为200g。 6、 实验注意事项：1. 不要在砝码盘上放置超过1kg的物体，否则容易损坏传感器。2. 电桥的电压为5V,绝对不可错接成15V，否则可能烧毁应变片。7、 思考题：1. 全桥测量中，当两组对边（R1，R3为对边）值R相同时，即R1=R3，R2=R4，而R1R2时，是否可以组成全桥：（1）可以；（2）不可以。2. 某工程技术人员在进行材料拉伸测试时在棒材上贴了两组应变片，如何利用这四片电阻应变片组成电桥，是否需要外加电阻。
8、 实验报告要求：1根据所记录的数据绘制出全桥时传感器的特性曲线。 2比较单臂，半桥，全桥输出时的灵敏度和非线性度，并从理论上加以比较，得出相应的结论。
实验二 电容式传感器的位移特性实验一．实验目的 了解电容式传感器结构及其特点 二．预习要点 1． 根据工作原理可将电容式传感器分为哪几种类型？每种类型各有什么特点？
三．基本原理 利用平板电容和其他结构关系式通过相应的结构和测量电路可以选择ε，S，d中三个参数，保持两个参数不变，而只改变其中一个参数，则可以有测量谷物干燥度（ε发生变化），测微小位移（变d）和测量液位（变ε）等多种电容传感器。变面积型电容传感器中，平板结构对极距特别敏感，测量精度受到影响；而圆柱形结构受极板径向变化的影响很小，且理论上具有很好的线性关系，（但实际由于边缘效应的影响，会引起极板间的电场分布不均，导致非线性问题仍然存在，且灵敏度下降，但比变极距型好的多。）成为实际中最常用的结构，其中线位移单组式的电容量C在忽略边缘效应时为：
1) 式中l——外圆筒与内圆柱覆盖部分的长度； r2，r1——外圆筒内半径和内圆柱外半径。 当两圆筒相对移动时，电容变化量ΔC为
2) 于是，可得其静态灵敏度为： 3) 可见灵敏度与 有关，r2与r1越接近，灵敏度越高，虽然内外极筒原始覆盖长度l与灵敏度无关，但l不可太小，否则边缘效应将影响到传感器的线性。本实验为变面积式电容传感器，采用差动式圆柱形结构，因此可以很好的消除极距变化对测量精度的影响，并且可以减少非线性误差和增加传感器的灵敏度。四．实验设备及仪器1．电容传感器；2．电容传感器实验模板；3．测微头；4．数显单元；5．直流稳压源。、五．实验方法及步骤
1. 将电容式传感器装于电容传感器实验模板上，将传感器引线插头插入实验模板的插座中。2. 将电容传感器实验模板的输出端Vol与数显单元Vi相接（插入主控箱Vi孔）Rw调节到中间位置。3. 接入V电源，旋动测微头改变电容传感器动极板的位置，每隔0.2mm记下位移X与输出电压值，填入表2-1。
表2-1 电容传感器位移与输出电压值X（mm） V（mv）
6、 实验注意事项： 1 传感器要轻拿轻放，绝不可掉到地上。2 做实验时，不要接触传感器，否则将会使线性变差。7、 思考题：
1. 简述什么是传感器的边缘效应，它会对传感器的性能带来哪些不利影响。
2. 电容式传感器和电感式传感器相比，有哪些优点？ 8、 实验报告要求： 1. 根据表2-1 数据，用作图法计算电容传感器的系统灵敏度S和非线性误差。
2. 根据实验结果，分析引起这些非线性的原因，并说明怎样提高传感器的线性度 实验三 直流激励时霍尔传感器位移特性实验一．实验目的 1． 了解霍尔式传感器原理与应用 二．预习要点 2． 什么是霍尔效应？霍尔电势与哪些因素有关？
3． 影响霍尔元件输出零点的因素有哪些？怎样补偿？
4． 温度变化对霍尔元件输出电势有什么影响？如何补偿？ 三．基本原理 金属或半导体薄片置于磁场中，当有电流流过时，在垂直于磁场和电流的方向上将产生电动势，这种物理现象称为霍尔效应。具有这种效应的元件称为霍尔元件，根据霍尔效应，霍尔电势UH=KHIB，当保持霍尔元件的控制电流恒定，而使霍尔元件在一个均匀梯度的磁场中沿水平方向移动，则输出的霍尔电动势为UH=kx，式中k——位移传感器的灵敏度。这样它就可以用来测量位移。霍尔电动势的极性表示了元件的位移方向。磁场梯度越大，灵敏度越高；磁场梯度越均匀，输出线性度就越好。四．实验设备及仪器1．霍尔传感器实验模板2．霍尔传感器3．15V直流电源4．测微头6．数显单元
五．实验方法及步骤1. 将霍尔传感器安装在霍尔传感器实验模板上，将传感器引线插头插入实验模板的插座中，实验板的连接线按图3-1进行。1，3为电源5V，2，4为输出。2. 开启电源，调节测微头使霍尔片大致在磁铁中间位置，再调节Rw1使数显表指示为零。
