GPS辅助三角形测量解析
测绘技术中的三角测量原理
测绘技术中的三角测量原理在测绘技术中，三角测量是一项基础而重要的测量方法。
它以三角形的性质来测量目标物体的位置和距离，是测绘学领域中最常用的测量技术之一。
本文将深入探讨三角测量的原理、应用以及相关的注意事项。
1. 三角形的性质三角形是几何学中研究最广泛的图形之一，它具有多个性质可以被应用于测绘技术中的距离和角度的测量。
首先，三角形的内角和定理告诉我们，任意三角形的三个内角之和为180度。
其次，正弦定理和余弦定理则给出了计算三角形边长和角度的公式。
2. 三角测量的原理三角测量原理的基本思想是通过测量三角形的边长和角度来确定物体的位置和距离。
这涉及到测量设备（如测距仪、经纬仪、经纬仪等）的使用，以及对角度和边长的测量方法。
通过测量三角形内部的各种角度和边长，可以使用正弦定理和余弦定理来计算目标物体与测量设备之间的距离和角度。
3. 三角测量的应用三角测量在现实生活中有广泛的应用。
在地理测量中，三角测量可以用于确定地点的经纬度坐标，从而制作地图和确定地球上点的位置。
在工程测量中，三角测量可用于确定建筑物、桥梁等大型结构物的位置和规模。
此外，在导航和定位系统中，三角测量也可以用于确定移动设备的位置和方向，如全球定位系统（GPS）。
4. 三角测量的注意事项在进行三角测量时，需注意以下几点。
首先，要确保测量设备的精确性和准确性，以确保测量结果的可靠性。
其次，测量时需要考虑地形和环境因素对测量结果的影响，如地形起伏、大气折射等。
此外，要充分利用现代测绘技术和软件来辅助三角测量，以提高测量效率和准确性。
5. 三角测量的发展趋势随着科技的不断进步，三角测量技术也在不断发展。
如今，利用卫星导航系统和无人机等高科技手段，三角测量的精度和应用范围得到了大幅提升。
此外，计算机辅助设计和测量软件的广泛应用，也为三角测量提供了更多的便利和效率。
综上所述，三角测量原理是测绘技术中的基础和重要内容。
通过合理应用三角形的性质和测量方法，可以实现目标物体位置和距离的测量。
gps测量仪原理
gps测量仪原理
GPS测量仪是一种利用全球卫星定位系统（GPS）技术来测量位置、速度和航向的仪器。
其工作原理如下：
1. GPS系统：GPS系统由一组运行在地球轨道上的卫星和地面控制站组成。
卫星向地面发射定位信号，接收器通过接收多颗卫星的信号，利用三角测量原理计算自身的位置。
2. 测距原理：GPS测量仪通过接收来自多颗卫星的信号，测量从卫星到接收器的信号传播时间，然后乘以光速即可得到距离。
至少需要接收到四颗卫星的信号来进行三维位置测量。
3. 定位算法：GPS测量仪使用一种称为“三角测量法”的算法来计算自身的位置。
该算法利用接收器与多颗卫星之间的距离关系，将其转化为三角形，并利用三角形的几何关系来计算位置坐标。
4. 时钟同步：GPS测量仪中的时钟非常关键，因为定位精度与时钟的同步程度有关。
GPS测量仪会通过接收卫星的时间信号来进行时钟同步，并校准自身的时钟误差。
5. 数据处理：GPS测量仪会收集并记录卫星信号的时间和强度等信息，并将其传输至数据处理单元。
数据处理单元会对这些信息进行处理和分析，最终得出位置、速度和航向等测量结果。
综上所述，GPS测量仪利用卫星定位和三角测量原理，通过
测量卫星信号的传播时间和强度等信息，来计算位置、速度和航向等参数。
GPS和POS辅助空中三角测量PPT
精选PPT
9
一、GPS辅助空中三角测量
GPS摄站坐标误差方程
顾及动态GPS定位之系统误差
XA XS u aX
bX
YAYS RvaY(tt0)bY
ZA ZS w aZ
bZ
线性化之误差方程
v v vY Z X A A A X A ,,Y A ,, Z A X Z Y S S S R w u v a a a Y X Z (t t0) b b b Y X Z Y Z X A A A 算 Y Z X A A A 测
精选PPT
10
一、GPS辅助空中三角测量
GPS辅助光束法误差方程
将GPS摄站坐标视为带权观测值引入自检校光 束法平差所得到的一个基础方程
Vx AtBxCc
lx 权E
Vc Exx
lc 权Pc
Vs
Ecc
ls 权Ps
Vg At
RrDdlg 权Pg
精选PPT
11
一、GPS辅助空中三角测量
GPS辅助光束法法方程
二、POS辅助空中三角测量
精选PPT
14
二、POS辅助空中三角测量
POS系统
航摄相机 导航控制系统 IMU高精度姿态测量系统 IMU与相机连接架 机载DGPS天线 地面DGPS基站接收机
精选PPT
15
二、POS辅助空中三角测量
直接测量 摄影时刻 像片位置
与姿态
精精度度
mXs mYs mZs 5~10cm m m 0.00518
GPS定位原理
精选PPT
4
一、GPS辅助空中三角测量
为什么要引入GPS辅助空三
传统的空中三角测量总是采用航空摄影、野外测量分布于特 定位置上的地面控制点、量测光学硬拷贝像片获取像点坐标并以 地面控制点为基准进行最小二乘平差以确定地面目标的空间位置 的作业模式。这种作业模式, 周期长, 成本高, 自动化程度低。尤 其是野外控制测量, 施工环境差, 作业员背负仪器, 跋山涉水逐点 进行, 劳动强度之大不言而喻。
三角测量原理及其在测绘中的应用
三角测量原理及其在测绘中的应用测绘是一项用于获取、处理和解释地理空间数据的活动。
在现代的测绘技术中，三角测量是一项重要的原理和方法，它在测绘工作中发挥着至关重要的作用。
本文将探讨三角测量原理的基本概念和其在测绘中的应用。
三角测量原理是基于几何学和三角学的原理，用于确定和测量地面上任意点的位置。
它的基本概念是通过测量和计算角度和距离来描绘和定位地理实体。
三角测量基于规定，即在任何三角形中，三条边和三个内角必须彼此关联。
通过测量三角形的某些元素，如边长和角度，可以计算出其他未知元素，从而确定目标点的位置。
在测绘工作中，三角测量被广泛应用于测量和绘制地形图、制图、测量地球曲线等。
其中，测量地形图是测绘中最常见的应用之一。
地形图提供了地理实体的精确轮廓和高程信息，这对于城市规划、土地利用规划和环境保护至关重要。
通过三角测量原理，测绘人员可以测量地面上的特定点，并使用这些数据绘制地形图。
测量过程中，测绘人员使用现代测量设备，如全站仪、GPS和激光仪等，来测量角度和距离。
通过这些测量数据，可以构建三角形，并计算出目标点的位置。
除了地形图，三角测量还可用于制图。
制图是将地理数据绘制成图形形式的过程，它广泛应用于建筑设计、城市规划和地理信息系统等领域。
在制图中，测绘人员需要测量地理要素的位置和形状，并将这些数据转化为图形形式。
三角测量原理可以帮助测绘人员确定地理要素之间的相对位置和形状关系。
通过测量和计算角度和距离，可以绘制出准确的地图。
此外，三角测量还在测绘工作中用于测量地球曲线。
地球是一个不规则的椭球体，因此在测绘中需要考虑地球的曲率。
通过使用三角测量原理，可以确定地球上两个点之间的距离和方向，从而精确测量地球表面的曲线。
这对于航海、航空和地理研究非常重要。
尽管三角测量是一种强大且广泛应用的测绘方法，但也有一些限制和挑战。
首先，三角测量需要准确测量角度和距离，这要求测绘人员具备专业的技术和设备。
其次，由于地面条件和天气等因素的影响，三角测量的精度有时会受到限制。

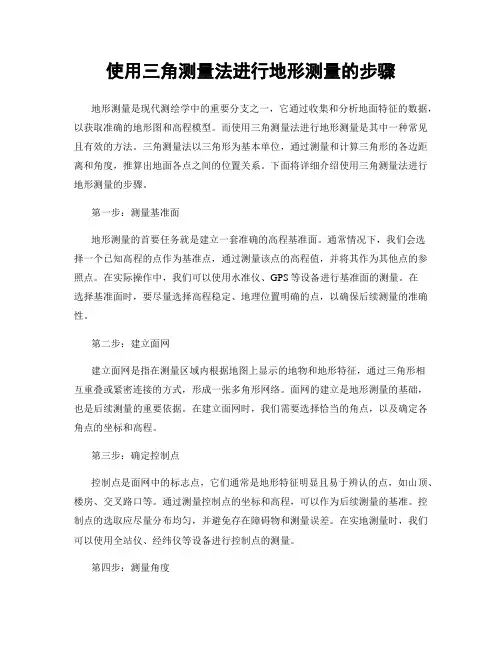

使用三角测量法进行地形测量的步骤
使用三角测量法进行地形测量的步骤地形测量是现代测绘学中的重要分支之一，它通过收集和分析地面特征的数据，以获取准确的地形图和高程模型。
而使用三角测量法进行地形测量是其中一种常见且有效的方法。
三角测量法以三角形为基本单位，通过测量和计算三角形的各边距离和角度，推算出地面各点之间的位置关系。
下面将详细介绍使用三角测量法进行地形测量的步骤。
第一步：测量基准面地形测量的首要任务就是建立一套准确的高程基准面。
通常情况下，我们会选择一个已知高程的点作为基准点，通过测量该点的高程值，并将其作为其他点的参照点。
在实际操作中，我们可以使用水准仪、GPS等设备进行基准面的测量。
在选择基准面时，要尽量选择高程稳定、地理位置明确的点，以确保后续测量的准确性。
第二步：建立面网建立面网是指在测量区域内根据地图上显示的地物和地形特征，通过三角形相互重叠或紧密连接的方式，形成一张多角形网络。
面网的建立是地形测量的基础，也是后续测量的重要依据。
在建立面网时，我们需要选择恰当的角点，以及确定各角点的坐标和高程。
第三步：确定控制点控制点是面网中的标志点，它们通常是地形特征明显且易于辨认的点，如山顶、楼房、交叉路口等。
通过测量控制点的坐标和高程，可以作为后续测量的基准。
控制点的选取应尽量分布均匀，并避免存在障碍物和测量误差。
在实地测量时，我们可以使用全站仪、经纬仪等设备进行控制点的测量。
第四步：测量角度在三角测量法中，测量角度是一项重要的操作。
通过测量三角形的内角或外角，可以确定三角形的形状和大小，从而推算出其他未知参数。
在测量角度时，需要使用自控水平仪、全站仪等设备，确保测量结果的准确性。
另外，在测量过程中，需要注意设备的水平校准和目标的准确定位，以提高测量的精度。
第五步：测量距离除了测量角度，测量距离也是三角测量法中不可或缺的一部分。
通过测量三角形的边长，可以获得三角形的尺寸和形状。
在测量距离时，可以使用测距仪、测距棒等工具，根据实际需求选择适当的设备。

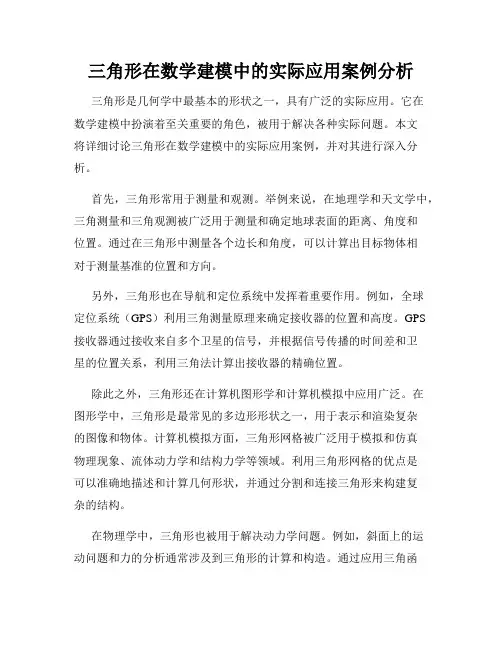

三角形在数学建模中的实际应用案例分析
三角形在数学建模中的实际应用案例分析三角形是几何学中最基本的形状之一，具有广泛的实际应用。
它在数学建模中扮演着至关重要的角色，被用于解决各种实际问题。
本文将详细讨论三角形在数学建模中的实际应用案例，并对其进行深入分析。
首先，三角形常用于测量和观测。
举例来说，在地理学和天文学中，三角测量和三角观测被广泛用于测量和确定地球表面的距离、角度和位置。
通过在三角形中测量各个边长和角度，可以计算出目标物体相对于测量基准的位置和方向。
另外，三角形也在导航和定位系统中发挥着重要作用。
例如，全球定位系统（GPS）利用三角测量原理来确定接收器的位置和高度。
GPS接收器通过接收来自多个卫星的信号，并根据信号传播的时间差和卫星的位置关系，利用三角法计算出接收器的精确位置。
除此之外，三角形还在计算机图形学和计算机模拟中应用广泛。
在图形学中，三角形是最常见的多边形形状之一，用于表示和渲染复杂的图像和物体。
计算机模拟方面，三角形网格被广泛用于模拟和仿真物理现象、流体动力学和结构力学等领域。
利用三角形网格的优点是可以准确地描述和计算几何形状，并通过分割和连接三角形来构建复杂的结构。
在物理学中，三角形也被用于解决动力学问题。
例如，斜面上的运动问题和力的分析通常涉及到三角形的计算和构造。
通过应用三角函数和三角标识，可以确定斜面的角度、力的分解和物体的运动轨迹。
这对于设计和控制各种机械系统以及解决物体的运动问题至关重要。
三角形还在通信和信号处理领域中扮演着重要角色。
在信号处理中，频谱分析是一种将信号拆解为频率成分的技术。
在频谱分析中，三角函数被广泛用于信号的波形拟合和信号成分的提取。
通过应用傅里叶级数和傅里叶变换，信号可以被分解成一系列三角函数的叠加，从而实现频谱分析和信号处理。
总结起来，三角形在数学建模中具有广泛的实际应用。
它在测量和观测、导航和定位系统、计算机图形学和计算机模拟、物理学、通信和信号处理等领域都扮演着重要角色。
通过运用三角形的原理和相关工具，我们可以解决各种实际问题，并且能够更好地理解和分析复杂的现象和系统。
测绘技术中的三角测量原理和应用
测绘技术中的三角测量原理和应用测绘技术是一门关于地球表面和地下空间特征测量、表达和分析的学科。
在测绘过程中，三角测量是一种重要的测量方法，被广泛应用于地理信息系统、地形测量、工程勘测等领域。
本文将探讨三角测量的原理和应用。
一、三角测量的原理三角测量是利用三角形的性质来测量地面或地下空间中不可直接测量的点的位置或距离。
它是基于利用已知边长、角度或高度，通过三角关系计算未知长度或角度的一种几何测量方法。
三角测量的基本原理有两个，即“边角关系”和“高度关系”。
边角关系是指在一个三角形中，三个内角之和等于180度，根据已知两个角度和一个边长，可以计算出未知边长以及三角形的其他未知角度或边长。
高度关系是指在一个三角形中，当一条边平行于水平线时，可以利用其余两条边的长度和夹角计算出该边的高度。
三角测量一般分为平面三角测量和空间三角测量两种情况。
在平面三角测量中，常用的测量设备有测距仪、经纬仪等；而在空间三角测量中，常使用全站仪和GPS 定位等设备来进行测量。
二、三角测量的应用1. 地理信息系统(GIS)中的应用地理信息系统是一种将地理空间信息与属性信息相结合的综合性系统，它通过收集、存储、管理和分析地理数据，实现地理空间信息的智能化利用。
三角测量在地理信息系统中扮演着重要的角色。
它可以用于测量地球表面上不同地点之间的距离、角度和坐标等参数，进而建立地球上的坐标系统。
这为地理信息系统的定位和坐标转换提供了基础数据，并为地图的制作和分析提供了依据。
2. 地形测量中的应用地形测量是指对地球表面的形态和形状进行测量和分析的一门学科。
在地形测量中，三角测量被广泛应用于测量山脉、河流、湖泊等地表特征的位置、高度和形状。
通过三角测量，测绘人员可以获得地面上不同点之间的距离和高差等数据，从而构建地形图和等高线图。
这些图像和数据在土地规划、城市建设、水资源管理等领域具有重要作用。
3. 工程勘测中的应用在工程勘测中，三角测量是勘测工作中常用的技术手段之一。
详解测绘技术中的三角测量原理与应用
详解测绘技术中的三角测量原理与应用三角测量是测绘工程中最基本、最常用的测量方法之一。
它通过测量角度和距离来确定地点的位置和相互之间的位置关系。
三角测量使用简单而又准确的原理，广泛应用于地理信息系统、建筑工程、导航系统等领域。
本文将详解测绘技术中的三角测量原理与应用，并探讨其在现代科技中的发展和挑战。
三角测量的原理是基于几何学中的三角形相似性原理。
根据三角形的相似定理，当两个三角形的两个角对应相等，那么它们的三边成比例。
利用这一原理，我们可以通过测量三角形的两个角度和一个边长来计算出其余两边的长度。
具体来说，三角测量主要包括角度测量和距离测量两个步骤。
角度测量是三角测量的基础。
在过去，角度测量主要依靠经典的光学仪器，如经纬仪和电子仪器，如全站仪。
经纬仪通过读取水平轴和竖直轴上的测角盘来测量角度。
全站仪则利用角度编码器和自动跟踪功能来提高测量精度和效率。
现代科技的进步使得角度测量技术得以突破传统的限制。
例如，全球定位系统（GPS）可以利用卫星信号直接测量角度，从而实现无线电角度测量，减少测量人员的数量和操作复杂性。
距离测量是三角测量的另一个关键步骤。
传统的距离测量方法主要依赖于测距仪（如测距仪和激光测距仪）和测距杆。
测距仪通过测量来回传送的激光或声波的时间差来计算距离。
测距杆通过读取杆上的标尺来确定距离。
近年来，激光雷达和光纤传感器等新型测距技术的出现，进一步提高了测距的精度和效率。
此外，无人机的普及也为测绘工程师提供了更多的测距工具选择，例如无人机和航空摄影测量系统（APS）。
除了角度和距离测量，三角测量还需要考虑误差和精度控制。
由于测量过程中存在各种误差，如人为误差、环境干扰和仪器漂移等，因此在三角测量过程中需要进行误差补偿和精度控制。
传统的误差补偿方法包括观测数据的平差处理和测量装置的校准。
计算机辅助设计和测量软件的广泛应用，使得误差补偿和精度控制更加简便和准确。
三角测量在现代科技中的应用非常广泛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GPS辅助空中三角形测量
GPS卫星数据，然后，利用载波相位测量差分定位技术 对获取的卫星数据进行处理，从而得到待定点的X、Y、Z 坐标。 目的：极大减少甚至完全免除常规空中三角测量所必需 的地面控制点，以节省野外控制测量的工作量缩短航测 成图周期、降低生产成本、提高生产效率。 GPS辅助空中三角测量分为四个作业阶段：
GPS辅助空中三角形测量
的基础上建立单个立体模型的，而这个单元模型可以由 一个立体像对或者两个立体像对，有时也可以由三个立 体像对组成。我们把这个单元模型看作一个刚体，利用 个单元模型彼此间的公共连接点组成一个区域，然后进 行空间相似变换，完成连接过程中各个单元模型所需要 的的平移、旋转以及缩放。但是，在空间相似变换中只 有满足以下三点要求的情况下，才可以按最小二乘原理 求得待定点的地面摄测坐标，即：
其中空间相似变化的数学模型为：
GPS辅助空中三角形测量
(3)按循环分块法对全区域建立起的改化方程进行分块求解，
求得各个模型的7个参数。
(4)由求得的7个绝对定向参数计算出各模型中平差后的待定 点坐标。如果这些待求点是相邻模型的公共点，则取其 平均值作为对应点的地面摄测坐标。
光线束法区域网空中三角测量
GPS辅助空中三角形测量
又要使各模型点坐标（此时作为观测值看待）改正数的 平方和为最小，从而最后获得全区域网加密点的地面坐 标。 航带法的作业流程主要有： (1)像点坐标的量测和系统误差的改正 (2)像对的相对定向
(3)ห้องสมุดไป่ตู้型连接及统一航带网的构成
(4)航带模型的绝对定向 (5)航带模型的非线性改正
GPS辅助空中三角形测量
1.简述 2.GPS辅助空中三角形测量方法 3.GPS辅助空中三角形的优缺点
GPS辅助空中三角形测量
1.简述
利用安装于飞机上与航摄仪相连接的和设在地面一个或 多个基准站上的至少两台GPS信号接收机同步而连续地观 测GPS卫星信号、同时获取航空摄影瞬间航摄仪快门开启 脉冲，经GPS载波相位测量差分定位技术的离线数据后处 理获取航摄仪曝光时刻摄站的三维坐标，然后将其视为 带权观测值引入摄影测量区域网平差中，经采用统一的 数学模型来整体确定地面目标点位和像片方位元素，并 对其质量进行评定的理论、技术和方法。
（1）对现有的航摄系统进行改造并进行偏-C,N定。对 现行的航摄系统安装GPS接收机天线，然后测定GPS接收 机天线到摄影中心的偏心量。
（2）用带有GPS接收机的航摄飞机进行航空摄影。在摄 影过程中，主要是在地面基准站上布设至少两台GPS接 收机，然后和飞机上的GPS接收机同时并且连续观测GPS 卫星信号，从而测定GPS载波相位观测值以及航摄仪曝 光时刻。
GPS辅助空中三角形测量
2.辅助空中三角形测量方法
（1）GPS 辅助空中三角测量的主要过程
GPS辅助空中三角形测量
（2）方法
A. B. C.
航带法区域网空中三角测量 独立模型法区域网空中三角测量 光线束法区域网空中三角测量
GPS辅助空中三角形测量
航带法区域网空中三角测量
航带法区域网空中三角测量 这种方法基本上模仿模 拟法空中三角测量建立单航带的过程，也就是通过计算 相对定向元素和模型点坐标建立单个模型，利用相邻模 型间公共连接点进行模型连接运算，以建立比例尺统一 的航带立体模型。这样由各单条航线独立地建立各自的 航带模型。每个航带模型单元要各自概略置平并统一在 一个共同的坐标系中，最后进行整体平差运算。为此要 对各航带列出各自的非线性改正公式（使用二次或三次 多项式或二次正形变换公式），按最小二乘法准则统一 平差计算，求出各条航带的非线性改正参数。计算过程 中既要考虑使相邻航带间同名连接点的地面坐标相等， 控制点的内业坐标同外业实测坐标相等，
GPS辅助空中三角形测量
作业过程：
现行航空摄影系统改造及偏心测定
带GPS信号接收机的航空摄影
解求GPS摄站坐标 GPS摄站坐标与摄影测量数据联合平差，已确定目标点 位并评定其质量
原理：GPS辅助空中三角测量的基本思想是：利用安置于飞 行器上以及架设在地面上N(N≥1)个基准站上不少于两台 的GPS接收机同时对GPS卫星进行观测以获取连续的
(1)空间相似变换过程中，尽量保证模型间公共连接点的 坐标相同。
(2)控制点的摄测坐标与其他地面摄测坐标最大程度上相 同，或两者之间的差值尽可能小。 (3)依据最小二乘原则，使观测值改正数的平方和最小。
GPS辅助空中三角形测量
主要内容： （1）以每个单元模型为求解对象，依次求出对应模型中 模型点的位置坐标，此外，还需求出摄站点坐标。 （2）把相邻模型上的公共点以及这些公共点所在模型中 的控制点作为观测值，对每个模型进行空间像是变换， 列出误差方程式然后求解。
光线束法区域网空中三角测量 以投影中心点、像点 和相应的地面点三点共线为条件，以单张像片为解算单 元，借助像片之间的公共点和野外控制点，把各张像片 的光束连成一个区域进行整体平差，解算出加密点坐标 的方法。其基本理论公式为中心投影的共线条件方程式 （见解析摄影测量）。由每个像点的坐标观测值可以列 出两个相应的误差方程式，按最小二乘准则平差，求出 每张像片外方位元素的6个待定参数,即摄影站点的3个空
GPS辅助空中三角形测量
独立模型法区域网空中三角测量 独立模型法区域网空中三角测量,首先由航带内各相 邻的航摄像片构成单模型（或双模型或模型组）视为 刚体单元，即在单元内不加任何改正的独立模型。各 独立模型可以用解析法或用立体测图仪来建立。独立 模型法区域网空中三角测量就是把这些独立模型的全 部纳入到整体平差运算中。此时每个独立模型只作平 移、旋转和缩放，把各个加密点和控制点的模型坐标 作为观测值，使相邻独立模型的同名点的坐标相等， 控制点的坐标同外业的实测坐标相等。在实践中常常 把加密点的平面和高程分开解算，以减少计算机的存 贮和计算工作量。 独立模型法区域网空中三角测量是在单独法相对定向
GPS辅助空中三角形测量
（3）求解GPS摄站坐标。对GPS载波相位测量值进行离 线后数据处理，求得航摄仪曝光时刻机载GPS接收机天 线的相位中心坐标，以及GPS摄站坐标和方差、协方差 矩阵。 (4)非摄影测量数据与摄影测量数据的联合平差。通常， 我们采用的非摄影测量数据主要为GPS摄站坐标值，然 后把它视为带权观测值与摄影测量数据进行联合区域网 平差，从而确定地面待定点的位置，并对其进行质量评 定。 应用：数字地球、智慧城市、新农村建设以及大比例尺 地形图的修测和更新中具有广阔的应用前景。
