整流器工作原理一、概述整流器是一种电子器件，用于将交流电转换为直流电。
它在各种电子设备中广泛应用，如电源适配器、电力系统和无线通信系统等。
本文将详细介绍整流器的工作原理及其相关内容。
二、整流器的分类根据整流器的工作原理和结构特点，可以将整流器分为以下几类：1. 无控整流器：包括单相半波整流器和单相全波整流器。
2. 可控整流器：包括单相可控整流器和三相可控整流器。
3. 逆变器：用于将直流电转换为交流电。
三、单相半波整流器的工作原理单相半波整流器是最简单的整流器之一，它由一个二极管和一个负载电阻组成。
其工作原理如下：1. 当输入交流电的正半周到来时，二极管导通，电流通过负载电阻，使得负载电阻上产生正向电压。
2. 当输入交流电的负半周到来时，二极管截止，负载电阻上不会有电流通过。
四、单相全波整流器的工作原理单相全波整流器相较于单相半波整流器具有更高的效率，它由两个二极管和一个负载电阻组成。
其工作原理如下：1. 当输入交流电的正半周到来时，D1导通，电流通过负载电阻，使得负载电阻上产生正向电压。
2. 当输入交流电的负半周到来时，D2导通，电流通过负载电阻，同样使得负载电阻上产生正向电压。
五、单相可控整流器的工作原理单相可控整流器是一种能够控制输出电压的整流器，它由一个可控硅和一个负载电阻组成。
其工作原理如下：1. 当输入交流电的正半周到来时，可控硅在触发脉冲的作用下导通，电流通过负载电阻，使得负载电阻上产生正向电压。
2. 当输入交流电的负半周到来时，可控硅截止，负载电阻上不会有电流通过。
六、三相可控整流器的工作原理三相可控整流器是一种能够控制输出电压的整流器，它由三个可控硅和一个负载电阻组成。
其工作原理如下：1. 当输入交流电的正半周到来时，根据触发脉冲的控制信号，三个可控硅中的一个或者多个导通，电流通过负载电阻，使得负载电阻上产生正向电压。
2. 当输入交流电的负半周到来时，可控硅截止，负载电阻上不会有电流通过。
整流器工作原理
整流器工作原理整流器是一种电子器件，用于将交流电转换为直流电。
它在电力系统、电子设备和通信系统中起着重要的作用。
本文将详细介绍整流器的工作原理，包括整流器的分类、工作原理和应用。
一、整流器的分类根据整流器的工作原理和结构特点，可以将整流器分为以下几类：1. 无源整流器：无源整流器主要由二极管组成，通过二极管的单向导电特性来实现电流的单向传导。
常见的无源整流器有单相半波整流器和单相全波整流器。
2. 有源整流器：有源整流器是指在无源整流器的基础上加入了可控开关元件，如晶闸管、场效应管等。
有源整流器可以实现更高效率的电能转换，并且具有更好的电压和电流控制能力。
3. 脉冲整流器：脉冲整流器是一种特殊的整流器，它通过将交流电转换为脉冲信号来实现整流。
脉冲整流器常用于高频电源和通信设备中。
二、整流器的工作原理无源整流器的工作原理如下：1. 单相半波整流器：单相半波整流器由一个二极管和负载电阻组成。
当输入交流电的正半周时，二极管导通，电流经过负载电阻流向负极，实现了电流的单向传导。
当输入交流电的负半周时，二极管截止，电流不流过负载电阻。
因此，输出电压为输入交流电的正半周的幅值。
2. 单相全波整流器：单相全波整流器由两个二极管和负载电阻组成。
当输入交流电的正半周时，D1导通，电流经过负载电阻流向负极；当输入交流电的负半周时，D2导通，电流经过负载电阻流向负极。
因此，输出电压为输入交流电的绝对值。
有源整流器的工作原理如下：有源整流器在无源整流器的基础上加入了可控开关元件，如晶闸管。
晶闸管具有双向导电特性，可以通过控制晶闸管的导通和截止来实现电流的单向传导。
有源整流器可以实现更高效率的电能转换，并且具有更好的电压和电流控制能力。
三、整流器的应用整流器广泛应用于各个领域的电力系统、电子设备和通信系统中。
以下是整流器的一些常见应用：1. 电力系统：整流器常用于电力系统中的直流输电、直流供电和直流调速等方面。
它可以将交流电转换为直流电，满足直流设备的供电需求。
整流工作原理
整流工作原理
整流是将交流电信号转换为直流电信号的过程。
整流器是负责执行整流的电路元件或设备。
整流的目的是将电流方向限制为单一方向，使其变成直流电。
这可以通过半波整流或全波整流来实现。
以下是整流的基本工作原理：
1.半波整流：
在半波整流中，只有交流波浪的一个半周期被允许通过整流器。
最简单的半波整流电路是使用二极管。
在正半周（正半周期），二极管导通，电流通过；在负半周（负半周期），二极管截止，电流被阻止。
这样就实现了将电流方向限制为单一方向。
2.全波整流：
在全波整流中，整个交流波浪都被允许通过整流器。
最常见的全波整流电路是桥式整流电路，它使用四个二极管。
在正半周，一对二极管导通，允许电流通过；在负半周，另一对二极管导通，也允许电流通过。
这样，无论电流方向如何，都能够被整流为单一方向。
3.滤波：
整流后的直流电信号可能仍然包含一些脉动或波动。
为了减小这些波动，常常在整流电路之后添加一个滤波电容。
这个电容器能够存储电荷并在负载电阻需要电流时释放，从而平滑直流电信号。
4.平均值和峰值：
整流后得到的直流电信号的平均值是原始交流信号的一半。
同时，整流后的直流电信号的峰值电压等于原始交流信号的峰值电压。
整流是电源供电系统中常见的过程，用于将交流电源转换为适用于大多数电子设备和电路的直流电源。
整流器在电子设备、电源适配
器和电源系统中扮演着重要的角色。
整流器的工作原理及应用
整流器的工作原理及应用1. 工作原理整流器是电子装置中的一种重要组件，它用于将交流电转换为直流电。
整流器的工作原理基于半导体器件的特性，通过控制电流流经特定的元件，实现将交流信号的负半周期或正半周期转换成直流信号。
1.1 二极管整流器二极管是整流器的基本元件，常用于低功率电路中。
其工作原理如下：•当输入信号为正半周期时，二极管导通，允许电流流经。
•当输入信号为负半周期时，二极管截止，不允许电流流经。
二极管整流器根据二极管的连接方式和数量的不同，可以分为单相半波整流器和单相全波整流器。
1.2 整流电路的滤波由于二极管整流器只能将交流信号的一部分转换成直流信号，输出的直流信号仍然包含较多的纹波。
因此，在整流器的输出端需要配备滤波电路，以消除或减小纹波。
常见的滤波电路包括电容滤波电路和电感滤波电路。
•电容滤波电路：通过将电容器连接在负载电路后，平滑直流输出信号。
•电感滤波电路：通过将电感器连接在负载电路后，过滤掉纹波信号。
1.3 变压器整流器在高功率电路中，常用变压器整流器替代二极管整流器。
变压器整流器包含一个变压器和整流电路。
其工作原理如下：•首先，变压器对输入电压进行降压或升压，以适应整流电路的工作要求。
•然后，整流电路将变压器输出的电压进行整流，转换为直流信号。
变压器整流器在大型家用电器和工业设备中广泛应用。
2. 应用领域整流器作为电子设备中的关键部件，广泛应用于多个领域，如下所示：•电力输配系统：整流器用于电网中的输配变电站，将输送的交流电转换为直流电，以满足输送和供电的需要。
•通信系统：整流器用于通信基站等设备中，将交流电转换为直流电，为通信设备提供稳定的电力供应。
•汽车电子：整流器用于汽车的发动机控制单元、电动机驱动等部分，将交流电转换为直流电，为汽车电子设备提供电力支持。
•太阳能和风能发电系统：太阳能板和风能发电机产生的电力一般为交流电，整流器用于将其转换为直流电，供应给电网或储存设备。
整流器的工作原理
整流器的工作原理首先，我们需要了解一下交流电和直流电的区别。
交流电是指电流方向和大小都会随着时间的变化而变化，而直流电则是电流方向和大小都保持不变的电流。
在我们日常生活中，交流电是主要的电力供应方式，但是很多电子设备需要使用直流电来工作。
这时候，整流器就起到了转换的作用。
整流器的工作原理主要是通过半导体元件来实现的。
在整流器中，最常见的半导体元件就是二极管。
二极管具有一个特性，就是只允许电流在一个方向上通过，而在另一个方向上则会阻止电流通过。
这个特性使得二极管可以将交流电信号转换为直流电信号。
在整流器中，通常会使用一组二极管来实现整流的功能，这种整流器叫做桥式整流器。
桥式整流器由四个二极管组成，通过合理的连接方式，可以实现将交流电信号转换为直流电信号。
当交流电信号输入到桥式整流器中时，会根据二极管的特性，只有一个方向上的二极管导通，从而实现了信号的整流。
除了桥式整流器之外，还有其他类型的整流器，比如单相半波整流器、单相全波整流器、三相半波整流器、三相全波整流器等等。
它们的工作原理都是基于二极管的特性，通过合理的连接方式来实现对交流电信号的整流转换。
总的来说，整流器的工作原理就是利用半导体元件的特性，将交流电信号转换为直流电信号。
通过合理的连接方式和电路设计，可以实现不同类型的整流器，满足不同场合对直流电的需求。
整流器在电子设备中起着非常重要的作用，它为我们的生活和工作提供了便利，让我们能够更好地利用电能资源。
通过对整流器的工作原理的了解，我们可以更好地理解电子设备中的电路设计和工作原理，为我们的学习和工作提供更多的帮助。
希望本文能够帮助大家更好地理解整流器的工作原理，对电子技术有更深入的了解。
整流器工作原理

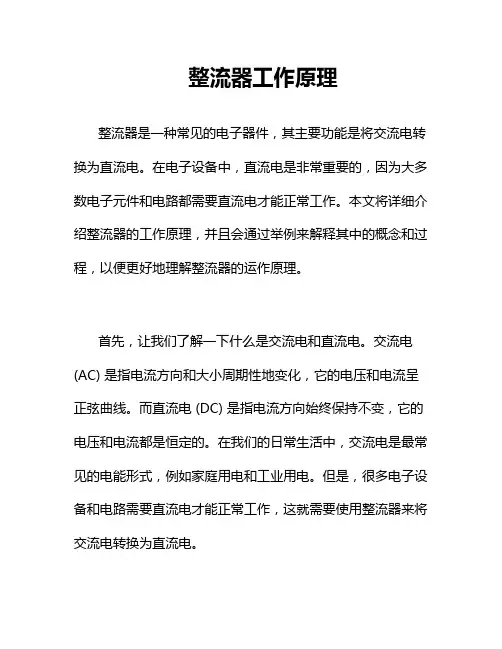

整流器工作原理整流器是一种常见的电子器件，其主要功能是将交流电转换为直流电。
在电子设备中，直流电是非常重要的，因为大多数电子元件和电路都需要直流电才能正常工作。
本文将详细介绍整流器的工作原理，并且会通过举例来解释其中的概念和过程，以便更好地理解整流器的运作原理。
首先，让我们了解一下什么是交流电和直流电。
交流电(AC) 是指电流方向和大小周期性地变化，它的电压和电流呈正弦曲线。
而直流电 (DC) 是指电流方向始终保持不变，它的电压和电流都是恒定的。
在我们的日常生活中，交流电是最常见的电能形式，例如家庭用电和工业用电。
但是，很多电子设备和电路需要直流电才能正常工作，这就需要使用整流器来将交流电转换为直流电。
整流器的工作原理可以简单地归纳为两个步骤：辅助元件选择和电流方向控制。
在具体介绍这两个步骤之前，让我们首先了解一下整流器的基本组成部分。
整流器通常由一个或多个二极管组成，二极管是一种电子器件，它允许电流只在一个方向上流动。
它只有两个电极，一个是“正极”（P）和一个是“负极”（N）。
当P端的电压高于N端时，电流可以流动，而当N端的电压高于P端时，电流无法流动。
这种特性使得二极管成为整流器的重要组成部分。
接下来，让我们详细介绍整流器的工作原理。
步骤一：辅助元件选择在设计整流器时，通常需要选择适当的辅助元件来提高整流效果和稳定性。
其中一个常用的辅助元件是滤波电容器。
滤波电容器的作用是减小直流电中的波动，使得输出的直流电更加平稳。
当交流电经过整流器后，输出的波形通常是带有脉动的直流电（即交流电的残留部分）。
通过使用滤波电容器，可以将这些脉动去除，使得输出的直流电更加稳定。
举个例子，假设我们有一个使用整流器的电子设备，如果直接将交流电输入到设备中，设备可能无法正常工作。
但是，如果我们使用整流器将交流电转换为直流电，并通过滤波电容器去除脉动，那么直流电就可以正常地供应给设备，从而使设备正常工作。
步骤二：电流方向控制整流器的另一个关键步骤是控制电流的方向。
整流器的工作原理
整流器的工作原理
整流器是一种用于将交流电转换为直流电的电路。
它的基本结构是由一个二极管和一个负载组成的。
二极管可以将交流电转化为单向电流，只有当电压达到某一特定值时，二极管才会导通，从而让电流过去，否则电流被拒绝。
整流器的工作原理如下：
当交流电通过二极管时，如果其正向电压大于二极管的导通电压，电流可以流经二极管。
在这种情况下，输出电压将等于原始信号的峰值。
如果输入信号是一个正弦波，则输出信号称为半波整流。
另一种类型的整流器是全波整流器，它与半波整流器的区别在于它使用了两个二极管和一个中心点。
当信号从中心点进入时，它将分成两个相反的信号，一个从正半周期流入负载，另一个在负半周期流入负载，从而通过将两个信号相加来生成一个完整的波形。
全波整流器的输出电压是原始信号的两倍，如果输入信号是正弦波，则输出信号仍然为正弦波。
整流器整流原理
整流器整流原理引言整流器是电子电路中常见的一种元件，其主要功能是将交流电转换为直流电。
整流器广泛应用于电源、电子设备、通信设备等领域。
本文将详细探讨整流器的工作原理、分类及其应用。
工作原理整流器的基本原理是利用二极管的特性，将交流电转换成单方向的直流电。
交流电具有正负两个半个周期，而直流电只有一个方向。
二极管具有只允许电流从P端流向N端的特性，所以可以用来实现交流电到直流电的转换。
具体来说，正弦波的交流电经过整流器后，将负半个周期的部分通过二极管的反向截止特性截取掉，只保留正半个周期的部分。
这样就实现了将交流电转换为直流电的目的。
分类根据整流器的性质和结构，整流器可以分为半波整流器和全波整流器。
半波整流器半波整流器实际上就是利用一个二极管将交流电的负半个周期截取掉，只保留正半个周期的部分。
由于只有一半的电流能够通过，所以该类型整流器的效率比较低。
全波整流器全波整流器利用了两个二极管和一个中心点连接的电阻或电容来实现对正、负半个周期的截取。
具体来说，当交流电正半个周期时，一个二极管导通，另一个截止，将正半个周期的部分通过；当交流电负半个周期时，另一个二极管导通，一个截止，将负半个周期的部分通过。
通过这种方式，可以将交流电的整个周期都转换为直流电。
整流器的应用整流器广泛应用于各种电子设备和电路中。
电源整流器是电源的核心元件，用于将交流电转换为直流电供电。
电源是电子设备正常运行的基础，而整流器是电源不可缺少的组成部分。
电子设备在各种电子设备中，都需要将交流电转换为直流电才能正常工作。
比如电视机、电脑、手机等消费电子产品都需要整流器来转换电源。
通信设备通信设备中也广泛使用整流器来转换电源。
比如通信基站、光纤通信设备等都需要使用稳定的直流电源。
总结整流器是将交流电转换为直流电的重要元件，利用二极管的特性可以实现这一功能。
根据结构和性质的不同，分为半波整流器和全波整流器。
整流器广泛应用于电源、电子设备、通信设备等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整流器工作原理
桥式整流器原理电路
桥式整流电路（如图5-5所示）是使用最多的一种整流电路。
这种电路，只要增加两只二极管口连接成"桥"式结构，便具有全波整流电路的优点，而同时在一定
程度上克服了它的缺点。
图5-5（a）为桥式整流电路图（b）为其简化画法
式整流电路的工作原理如下：e2为正半周时，对D1、D3和方向电压，Dl，D3导通；对D2、D4加反向电压，D2、D4截止。
电路中构成e2、Dl、Rfz、D3通电回路，在Rfz，上形成上正下负的半波整洗电压，e2为负半周时，对D2、D4加正向电压，D2、D4导通；对D1、D3加反向电压，D1、D3截止。
电路中构成e2、D2Rfz、D4通电回路，同样在Rfz上形成上正下负的另外半波的整流电压。
以上两种工作状态分别如图5-6（a）和（b）所示。
图5-6 桥式整流电路的工作原理示意图
如此重复下去，结果在Rfz，上便得到全波整流电压。
其波形图和全波整流波形图是一样的。
从图5-6中还不难看出，桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值，比全波整流电路小一半。
桥式整流电路的整流效率和直流输出与全波整流电路相同，变压器的利用率最高。
现在常用的全桥整流，不用单独的四只二极管而用一只全桥，其中包括四只二极管，但是要标清符号，有交流符号的两端接变压器输出，+、-两端接入整流电路。
需要特别指出的是，二极管作为整流元件，要根据不同的整流方式和负载大小加以选择。
如选择不当，则或者不能安全工作，甚至烧了管子；或者大材小用，造成浪费。
表5-1所列参数可供选择二极管时参考。
另外，在高电压或大电流的情况下，如果手头没有承受高电压或整定大电滤的整流元件，可以把二极管串联或并联起来使用。
图5-7示出了二极管并联的情况：两只二极管并联、每只分担电路总电流的一半口三只二极管并联，每只分担电路总电流的三分之一。
总之，有几只二极管并联，流经每只二极管的电流就等于总电流的几分之一。
但是，在实际并联运用时，由于各二极管特性不完全一致，不能均分所通过的电流，会使有的管子困负担过重而烧毁。
因此需在每只二极管上串联一只阻值相同的小电阻器，使各并联二极管流过的电流接近一致。
这种均流电阻R一般选用零点几欧至几十欧的电阻器。
电流越大，R应选得越小。
图5-8示出了二极管串联的情况。
显然在理想条件下，有几只管子串联，每只管子承受的反向电压就应等于总电压的几分之一。
但因为每只二极管的反向电阻不尽相同，会造成电压分配不均：内阻大的二极管，有可能由于电压过高而被击穿，并由此引起连锁反应，逐个把二极管击穿。
在二极管上并联的电阻R，可以使电压分配均匀。
均压电阻要取阻值比二极管反向电阻值小的电阻器，各个电阻器的阻值要相等。
主要参数：
